Jūsų didelio greičio perjungimo galios elektronikoje vadovas

Didelės spartos galios puslaidininkiai, tokie kaip SiC ir GaN, keičia tai, kaip šiuolaikinės elektroninės sistemos valdo galią, perjungimo greitį ir efektyvumą.Šiame straipsnyje paaiškinamos pagrindinės jų charakteristikos, kaip perjungimo pereinamieji parametrai, pvz., dv/dt ir di/dt, veikia našumą ir kodėl šios reikšmės yra svarbios praktiniam dizainui.Taip pat palyginamas SiC ir GaN įrenginių elgesys, apibūdinami iššūkiai, kuriuos sukelia greitas perjungimas, ir aptariami metodai, naudojami parazitiniam poveikiui sumažinti.Kartu šios temos parodo, kaip pažangūs galios puslaidininkiai palaiko efektyvesnes, kompaktiškesnes ir patikimesnes maitinimo sistemas.

Katalogas

Didelės spartos galios puslaidininkių tyrinėjimas

Galios puslaidininkiai yra svarbios šiuolaikinės elektronikos dalys.Jie veikia kaip greiti jungikliai, kurie efektyviai valdo maitinimą.Nauji įrenginiai gali persijungti labai dideliu greičiu, o tai turi įtakos tam, kaip greitai keičiasi įtampa ir srovė.Šie pokyčiai priklauso nuo medžiagos tipo, įtampos lygio, srovės apkrovos, šilumos ir grandinės konstrukcijos.Šiame skyriuje daugiausia dėmesio skiriama silicio karbidui (SiC) ir galio nitridui (GaN).Jame paaiškinama, kaip jie dirba, ir palyginamas jų veikimas.Taip pat pabrėžiami praktiniai iššūkiai ir tai, kaip šios technologijos naudojamos realiose sistemose.

Silicis anksčiau buvo plačiai naudojamas, nes jį lengva gaminti ir patikimas.Naujos medžiagos, tokios kaip SiC ir GaN, pagerino našumą, nei gali pasiūlyti silicis.SiC yra stiprus esant aukštai įtampai ir aukštai temperatūrai, todėl yra naudingas energijos tiekimo sistemose ir elektrinėse transporto priemonėse.GaN gerai veikia aukštuose dažniuose, todėl naudojamas ryšių sistemose ir mažuose elektroniniuose įrenginiuose.Šios medžiagos viena kitos nepakeičia, bet naudojamos pagal paskirtį.

Medžiagos savybės turi įtakos tam, kaip greitai gali keistis įtampa ir srovė.SiC puikiai valdo aukštą įtampą ir palaiko greitą perjungimą su mažesniais nuostoliais.Tai pagerina didelio galingumo sistemų efektyvumą.GaN leidžia labai greitai keisti srovę dėl didelio elektronų judėjimo.Jis taip pat sumažina triukšmą ir perjungimo nuostolius, todėl idealiai tinka aukšto dažnio programoms.Tinkamas dizainas turi suderinti našumą su šilumos ir sistemos apribojimais.

Didelės spartos puslaidininkiai pagerina daugelį šiuolaikinių sistemų.Atsinaujinančios energijos srityje SiC padeda padidinti saulės energijos sistemų efektyvumą.Elektromobiliuose SiC ir GaN pagerina galios valdymą ir sumažina sistemos dydį.Duomenų centruose ir ryšių sistemose GaN palaiko kompaktišką dizainą ir sumažina energijos suvartojimą.Šios technologijos padeda pagerinti našumą ir sumažinti energijos nuostolius.

SiC ir GaN vis dar susiduria su iššūkiais.SiC yra brangus dėl sudėtingos gamybos.GaN gali turėti medžiagų kokybės problemų, kurios turi įtakos našumui.Kartu šie iššūkiai veda prie patobulinimų.Kuriami geresni gamybos ir aušinimo metodai.Nuolatiniai tyrimai padeda sumažinti išlaidas ir pagerinti patikimumą, todėl šios technologijos tampa plačiau naudojamos.

Realiuose pritaikymuose SiC naudojamas aukštos įtampos sistemose, nes gali atlaikyti atšiaurias sąlygas.GaN naudojamas aukšto dažnio sistemose, kuriose erdvė yra ribota.Inžinieriai naudoja tokius įrankius kaip šiluminė ir grandinės analizė, kad pagerintų sistemos veikimą.Naudojimas realiame pasaulyje parodo, kaip šias technologijas galima pritaikyti didelėse sistemose, tokiose kaip elektros tinklai ir miesto energijos sąrankos.

SiC ir GaN yra didelis žingsnis į priekį galios elektronikos srityje.Jie pagerina daugelio sistemų efektyvumą ir patikimumą.Tobulėjant technologijoms, jos vaidins didesnį vaidmenį energijos sistemose ir šiuolaikinėje elektronikoje.Jų plėtra padeda siekti efektyvesnių ir tvaresnių sprendimų.

Jungiklio pereinamųjų parametrų supratimas ir apibūdinimas

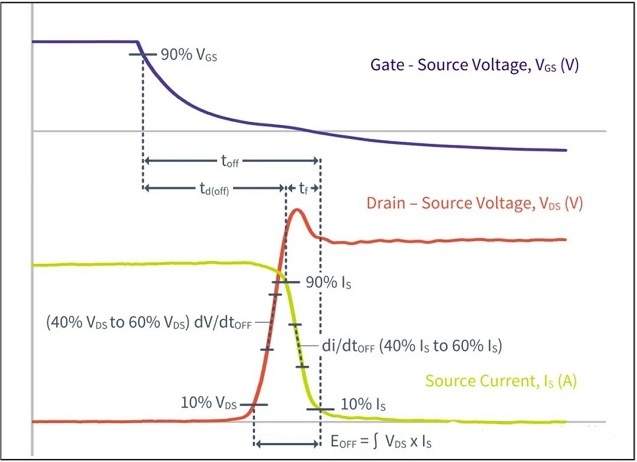

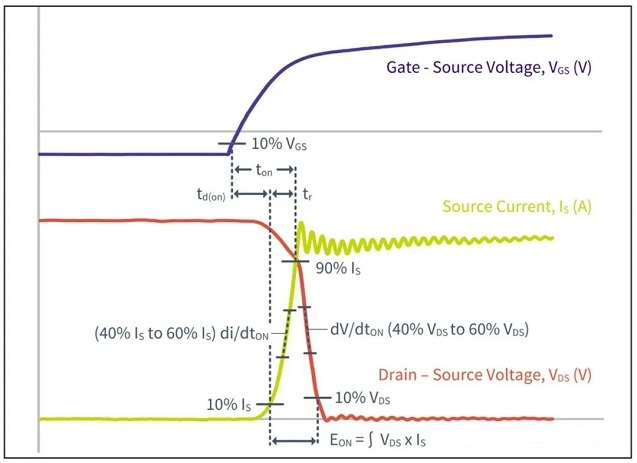

SiC MOSFET perjungimo pereinamieji procesai apima kelis laikinus ir dinaminius parametrus, kurie apibrėžia įrenginio veikimą būsenos perėjimo metu.

Šie parametrai apima:

• Įjungimo delsos laikas: Trukmė nuo vartų signalo taikymo iki srovės tekėjimo per MOSFET pradžios.

• Išjungimo delsos laikas: Intervalas tarp vartų signalo pašalinimo ir srovės tekėjimo nutraukimo.

• Laikinasis pakilimo laikas (tr) ir kritimo laikas (tf): Tai rodo, kaip greitai keičiasi srovė perjungimo įvykių metu, pranešdama apie įrenginio reagavimą.

Be to, įtampos (dv/dt) ir srovės (di/dt) kitimo greičiai atspindi netiesines ir dažnai sudėtingas šių perėjimų charakteristikas.Tokie parametrai apima vidinį fizinį elgesį, todėl jų analizė yra labai svarbi norint suprasti sistemos veikimą dinamiškomis sąlygomis.

Norėdami efektyviai įvertinti šiuos pereinamuosius įvykius, kreivėje išskirkite labai dinamines zonas, kuriose rodomi didžiausi greičio pokyčiai.Šios sritys dažnai sutampa su įrenginio didžiausio įtempimo taškais.Sutelkdama dėmesį į šias svarbias sritis, ji įgyja galimybę tobulinti konstrukcijas, kad būtų padidintas efektyvumas, kartu sumažinant komponentų gedimo riziką.Konkretus pavyzdys apima didžiausių dv/dt arba di/dt sričių identifikavimą, kurios gali būti naudojamos kaip grandinės šiluminio ar elektrinio įtempio indikatoriai.

Perjungimo pereinamųjų procesų įvertinimui naudingi specifiniai mastelio keitimo metodai, pabrėžiantys dominuojančią signalo dinamiką:

• Analizuodamas kilimo ir kritimo laikus 40–60 % amplitudės diapazone, jis gali gauti nuoseklesnius ir prasmingesnius pereinamuosius duomenis.Šis fokusavimo diapazonas sumažina galimus iškraipymus, kuriuos sukelia nedideli svyravimai arba triukšmas išorinėse signalo ribose.

• Šio diapazono lyginamoji analizė leidžia palyginti įvairius įrenginius ir konfigūracijas.Ši lyginamoji analizė tiesiogiai padeda optimizuoti įrenginių perjungimo dinamiką ir sistemos lygio tvirtumą.

Be to, mastelio keitimo metodas padeda įgyvendinti šiluminio ir elektromagnetinio valdymo strategijas.Pavyzdžiui, padidėjęs dv/dt išjungimo fazės metu dažnai padidina elektromagnetinių trukdžių (EMI) riziką.Dėl to gali prireikti atlikti aktyvius koregavimus, pvz., patobulinti vartų tvarkykles arba pertvarkyti slopinimo grandinę.Šios prisitaikančios priemonės ne tik sušvelnina eksploatacinius trūkumus, bet ir suteikia erdvės optimizuotoms perjungimo trajektorijoms, pritaikytoms konkrečioms sistemoms, tokioms kaip elektros pavaros ar atsinaujinančios energijos keitikliai.

Dizainas tobulinamas pakartotinai testuojant ir atliekant lyginamąją analizę.Tai padeda spręsti streso sąlygas SiC MOSFET sistemose.Šis metodas palaiko stabilų veikimą ir suderina įrenginio elgesį su naujais programos poreikiais.

Perjungimo pereinamųjų procesų apibūdinimas yra vertinga priemonė tobulinant sistemos lygio projektus.Tokiose programose kaip elektrinių transporto priemonių galios keitikliai ar saulės energijos keitikliai, perjungimo pereinamasis laikotarpis dažnai tiesiogiai koreliuoja su efektyvumo, patikimumo ir gaminio ilgaamžiškumo pagerėjimu.

Šie privalumai sutelkiami į:

• Sutrumpinti įjungimo delsos laiką, siekiant sumažinti energijos nuostolius.

• Sušvelnina pernelyg didelį trumpalaikį įtempį, dėl kurio pagerėja šilumos valdymas ir stabdomas nereikalingas energijos išsklaidymo.

Šis apibūdinimas taip pat informuoja gamintojus, siekiančius patobulinti savo gamybos procesus.

Pavyzdžiui:

• Vartų geometrijos reguliavimas arba pažangių medžiagų panaudojimas siekiant sumažinti parazitinį induktyvumą buvo patvirtintas kaip veiksmingas pereinamųjų procesų valdymo būdas.

• Tokios kalibravimo pastangos dažnai pagrįstos apibūdinimo duomenimis, siekiant išvengti anomalijų, kurios gali pabloginti gamybos partijų nuoseklumą.

Ši praktika pabrėžia kartotinį ryšį tarp dizaino tobulinimo ir duomenimis pagrįstos analizės ir siūlo pragmatišką planą, kaip susidoroti su unikaliais SiC MOSFET technologijos iššūkiais.

Gilinantis į perjungimo parametrų, pvz., dv/dt, analizę, atskleidžiama esminių įžvalgų apie medžiagų mokslą ir fizinius principus, valdančius laikinuosius reiškinius.Pavyzdžiui:

• Vartų įkrovos dinamika ir kanalo formavimo laikas vaidina lemiamą vaidmenį formuojant srovės perėjimo gradiento statumą.Šios įžvalgos yra svarbios kuriant komponentus, galinčius sumažinti skambėjimą arba kontroliuoti galios praradimą atliekant aukšto dažnio operacijas.

Didėjantis susidomėjimas yra tiesioginis medžiagų charakteristikų poveikis trumpalaikiam veikimui:

• SiC medžiagos, pasižyminčios didesniu kritiniu elektrinio lauko stipriu, palyginti su siliciu, leidžia įrenginiams veikti esant aukštesnei įtampai, pasiekti didesnį perjungimo greitį ir išlaikyti mažesnius energijos nuostolius.

• Tačiau norint pasinaudoti šiais pranašumais, reikia atsargiai elgtis su padidėjusiu trumpalaikiu įtempimu, būdingu SiC technologijoms.Šis subtilus našumo ir patikimumo balansavimo veiksmas yra palanki dirva dizaino naujovėms, kurios lemia šiuos išskirtinius bruožus.

dv/dt ir di/dt pažangiuose galios puslaidininkiuose

dv/dt ir di/dt dinamika SiC MOSFET

Tiksliai įvertinti dv/dt ir di/dt parametrus svarbu suprasti išskirtinį silicio karbido (SiC) MOSFET perjungimo našumą esant sudėtingoms programoms.Ištyrus Cree CAS300M12BM2 modulį, kurio įtampa yra 1200 V / 300 A, paaiškėja jo pereinamoji elgsena.Pavyzdžiui:

• Įjungimo metu stebimas pereinamasis greitis yra 17,5 V/ns dv/dton ir 9A/ns di/dton.

• Išjungimo metu buvo užfiksuotos 12V/ns reikšmės dv/dtoff ir 12A/ns di/dtoff reikšmės.

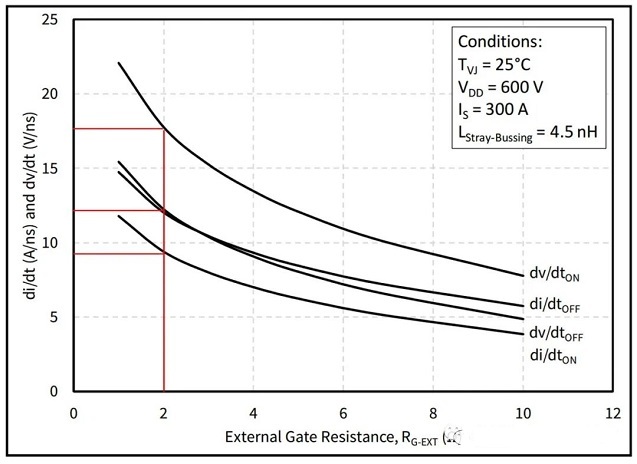

Šie matavimai buvo gauti esant 2 omų vartų varžai, atskleidžiant ryšį tarp vartų varžos ir perjungimo veikimo.Pavyzdžiui, didėjant pasipriešinimui, trumpalaikiai greičiai lėtėja, dėl to tiesiogiai sumažėja dv/dt ir di/dt amplitudės.

Subtilus kompromisas čia verčia balansuoti tarp maksimalaus perjungimo greičio ir elektromagnetinių trukdžių (EMI) valdymo.

Gilesnis pasinerimas į šias charakteristikas atskleidžia SiC MOSFET technologinį pranašumą, palyginti su įprastiniais įrenginiais, tokiais kaip izoliuotų vartų bipoliniai tranzistoriai (IGBT).Išnaudodami puikią perjungimo galimybę, SiC MOSFET idealiai tinka tokioms programoms kaip:

• Elektromobilių inverteriai, kur svarbus energijos vartojimo efektyvumas.

• Pramoninės variklio pavaros, reikalaujančios greito reagavimo ir mažų galios nuostolių.

• Atsinaujinančios energijos keitikliai, reikalaujantys didelio tikslumo ir mažesnių energijos nuostolių.

Diegiant vietoje šie pranašumai tampa dar ryškesni, kai juos papildo gerai suplanuotos topologijos ir pažangus šilumos valdymas, taip sustiprinant neatsiejamą SiC vaidmenį siekiant naujoviškų našumo etalonų.

GaN-HEMT įrenginiai

Galio nitrido (GaN) didelio elektronų mobilumo tranzistoriai (HEMT) reiškia laipsnišką perjungimo dinamikos pokytį, palyginti su SiC MOSFET.

Palyginimui:

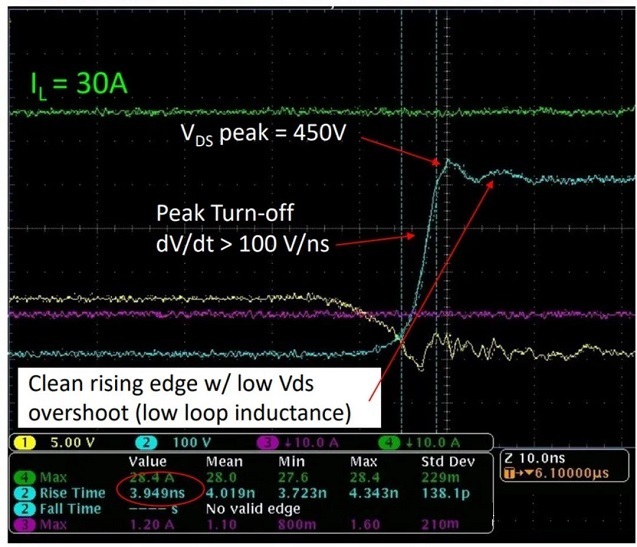

• GaN įrenginiai pasiekia dv/dt dažnį, viršijantį 100V/ns įjungimo metu, o tai beveik keturis kartus viršija SiC MOSFET greitį.

• Išjungimo scenarijuose GaN padvigubina arba viršija greitį, kurį paprastai užtikrina SiC įrenginiai.

Tokie nuostabūs greičiai unikaliai nustato GaN HEMT tais atvejais, kai itin svarbu perjungti ypač greitą perjungimą.

Tai apima:

• Aukšto dažnio DC-DC keitikliai, kuriuose siekiama kompaktiškumo ir efektyvumo.

• RF stiprintuvai, reikalaujantys dažnio judrumo ir minimalaus galios išsklaidymo.

Be to, GaN pagrįsti dizainai demonstruoja atsparumą esant dideliems perjungimo įtempiams, kartu su sumažinta priklausomybe nuo didelių, sudėtingų EMI filtrų.Dėl šių savybių jie puikiai tinka pramonės šakoms, kurioms reikalingi lengvi ir daug energijos suvartojantys sprendimai, pavyzdžiui:

• Telekomunikacijos, kur kompaktiškumas ir greitis yra labai svarbūs.

• Aviacija ir erdvė, pirmenybė teikiama svorio efektyvumui neprarandant galios.

• Greito energijos tiekimo sistemos, įskaitant skirtas gynybai ir didelio našumo elektronikai.

Patirtis naudojant GaN atskleidžia, kad jis nuolat viršija lūkesčius ir siūlo įrankį ne tik optimizuoti sistemas, bet ir kurti visiškai naujas konfigūracijas, kurios anksčiau buvo laikomos nepasiekiamomis.

Našumo diferencijavimas

Atotrūkis tarp senų įrenginių, tokių kaip IGBT, ir naujų technologijų, tokių kaip SiC ir GaN puslaidininkiai, pabrėžia didžiulę galios elektronikos pažangą.Palyginus trumpalaikius rodiklius, gaunamas aiškus vaizdas:

• IGBT rodo žymiai lėtesnį greitį, labiausiai tinka scenarijams, kuriuose pirmenybė teikiama nuolatiniam srovės valdymui, o ne greičiui.

• Priešingai, SiC ir GaN dominuoja tais atvejais, kai reikia greitų perėjimų ir aukšto perjungimo dažnio, todėl galima sukurti mažų nuostolių ir efektyvią galią.

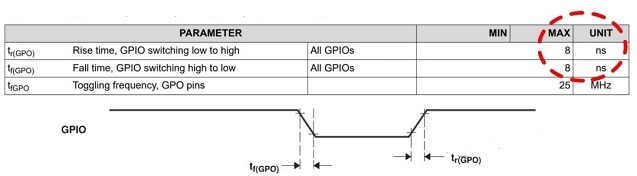

Pridėjus daugiau konteksto šiai našumo diferenciacijai, galima apsvarstyti tipišką valdymo sistemų, tokių kaip skaitmeninių signalų procesoriaus (DSP) GPIO sąsajos, kurios persijungia maždaug 0,41 V/ns greičiu.

Toks ryškus kontrastas su SiC ir GaN pereinamaisiais greičiais atskleidžia, kaip šios naujausios technologijos iš naujo apibrėžia lūkesčius, kad apimtų aukščiausios kokybės dizainą.

Įdiegimas vietoje dar labiau patvirtina šių pažangų potencialą, nes didelis perjungimo greitis suteikia pranašumų, tokių kaip:

• Greitesnis atsako laikas, idealiai tinka dinaminėms ir realaus laiko valdymo sistemoms.

• Didesnis energijos paskirstymo tikslumas ir lankstumas net ir sudėtingomis sąlygomis.

dv/dt ir di/dt įvertinimas

Dv/dt ir di/dt parametrų įvertinimas neapsiriboja vien tik našumo metrika, o tai suteikia galimybę keisti energijos sistemas.Šie perėjimai, nors ir kiekybiškai įvertinami, apima didesnį pasakojimą apie efektyvumą, mastelį ir šilumos valdymą technologinės pažangos priešakyje.

Optimalios pusiausvyros tarp trumpalaikio veikimo ir realaus pasaulio suvaržymų, pvz., EMI slopinimo, įrenginio tvirtumo esant pasikartojančiam įtempimui ir šilumos išsklaidymo, pasiekimas glaudžiai atitinka platesnius inovacijų tikslus.Tikėtina, kad būsima pažanga priklausys nuo tarpdisciplininių tyrimų, kuriuose bus integruota:

• Pažangus medžiagų mokslas, skirtas tolesniam SiC ir GaN komponentų tobulinimui.

• Sudėtingos grandinės ir valdymo konstrukcijos, leidžiančios maksimaliai išnaudoti jų potencialą.

• Šiluminės dinamikos strategijos, leidžiančios išgauti maksimalų našumą nepakenkiant patikimumui.

Galiausiai dv/dt ir di/dt galimybių tyrinėjimas yra tvirtas pagrindas tyrinėti naujus būdus kuriant pažangias, didelio našumo energijos sistemas, pritaikytas dinamiškai besivystančiai technologinei aplinkai.

Neigiamas dv/dt ir di/dt poveikis

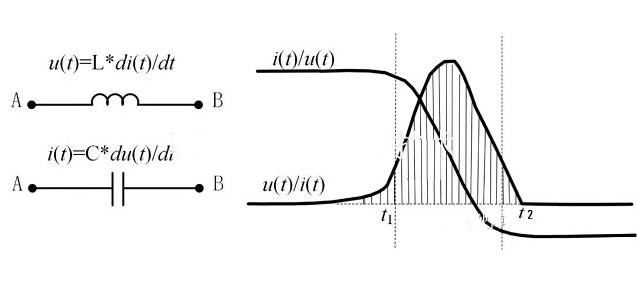

Padidintos dv/dt ir di/dt reikšmės sukelia daugybę parazitinių poveikių, turinčių įtakos elektroninių grandinių veikimui ir patikimumui.Dėl šių padarinių gali išmatuojamai pablogėti našumas ir sutrikti sistemų stabilumas.Pavyzdžiui, 12A/ns di/dt vertė, esant 1nH induktyvumui, gali sukelti 12V įtampos kritimą, o dv/dt vertė 12V/ns, esant 1pF talpai, sukelia nepageidaujamą 12mA srovę.Tokios parazitinės sąveikos tampa vis ryškesnės aukšto dažnio ar didelės spartos grandinių konstrukcijose, kur greiti signalų perėjimai padidina jų poveikį.Be to, komponentų dydžiui ir toliau mažėjant, o veikimo dažniui didėjant, anksčiau buvę nereikšmingi parazitiniai efektai pradeda vaidinti pagrindinį vaidmenį keičiant grandinės elgesį.

Sustiprėję iššūkiai didelės spartos projektavimo srityje

Šiuolaikinės didelės spartos konstrukcijos susiduria su padidėjusiu jautrumu parazitiniams reiškiniams, atsirandantiems dėl padidėjusių dv/dt ir di/dt verčių.

• Gali būti pažeistas signalo vientisumas, todėl gali kilti problemų, tokių kaip laiko iškraipymas ir pablogėjęs sistemos veikimas.

• Miniatiūriniai komponentai, nepaisant vietos taupymo pranašumų, yra labiau linkę į parazitinį poveikį dėl glaudesnio fizinio sujungimo ir siauresnių konstrukcijos leistinų nuokrypių.

• Didėjant perjungimo dažniui, signalai savaime plečia savo dažnių spektrą ir padidina elektromagnetinių trukdžių (EMI) riziką.

Naudojant tankiai supakuotus išdėstymus, šios sąlygos sukelia daugybę tolesnių problemų, įskaitant EMI atitikties iššūkius ir gretimų grandinių trukdžius.

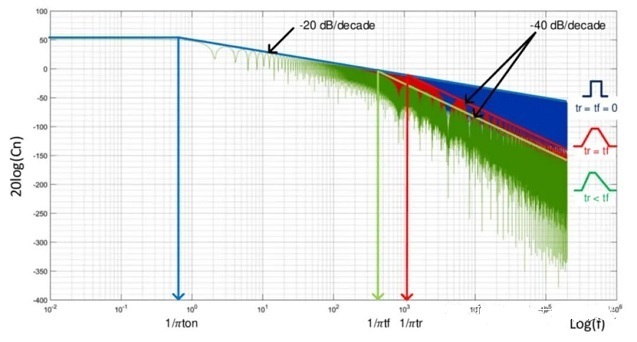

Greitas perjungimas skatina signalo spektro išplėtimą, o tai padidina EMI riziką.Platesni dažnių spektrai skatina netoliese esančių komponentų ir sistemų trukdžius.

Šis scenarijus tampa svarbus tokiose srityse kaip automobilių elektronika, sveikatos priežiūros įrenginiai ir aviacijos elektronika, kur veikimo tikslumas ir sistemos patikimumas tiesiogiai įtakoja saugos priemones.Trikdžiams sumažinti naudojamas ekranavimas, įžeminimas ir išplėstinis filtravimas.Šie metodai yra patobulinti siekiant suderinti našumą su realiomis darbo sąlygomis.

Dv/dt ir di/dt efektų mažinimo strategijos

Norint pašalinti nepageidaujamas didelių dv/dt ir di/dt verčių pasekmes, reikia taikyti kruopščiai parengtus inžinerinius metodus:

• Optimizuotas komponentų išdėstymas: sistemingas išdėstymas sumažina parazitines talpas ir induktyvumus, užkertant kelią signalo pablogėjimui.Strateginis išdėstymas leidžia išvengti nepageidaujamų sujungimo būdų projekte.

• Tvirti elektros paskirstymo tinklai: gerai suprojektuoti tinklai neutralizuoja trumpalaikius įtampos šuolius.

• Tikslinis triukšmo filtravimas: filtrai, pritaikyti tam, kad slopintų trukdžius tam tikruose dažnių diapazonuose, padeda išlaikyti signalo tikslumą.

Papildomi metodai, skirti fiziniam atskyrimui, apima izoliavimo metodikas, tokias kaip ferito granulių naudojimas, įžeminimo plokštumų dislokavimas ir daugiasluoksnių PCB.Jų sėkmė labai priklauso nuo integracijos kokybės visoje sistemos schemoje.Iteraciniai metodai sujungia teoriją su testavimu, kad pagerintų prisitaikymą.Šis metodas padeda pasiekti patikimą našumą realiomis sąlygomis.

Į priekį žvelgiančios inžinerinės praktikos ugdymas

Dv/dt ir di/dt efektų valdymo sudėtingumas reikalauja į priekį žvelgiančio ir numatančio inžinerinio mąstymo.

• Ankstyvosios projektavimo prognozės: parazitinio modeliavimo įtraukimas į pradinius projektavimo etapus, siekiant aktyviai įgyvendinti veiksmingas priemones.

• Subalansuota projektavimo filosofija: struktūriniai metodai, teorijos ir praktinių eksperimentų derinimas, siekiant sukurti pažangius sprendimus, pritaikytus konkrečioms programoms.

• Modeliavimo įrankiai: pažangi modeliavimo programinė įranga padeda užfiksuoti galimas parazitines sąveikas, leidžia virtualiai išbandyti kelias konfigūracijas prieš pradedant kurti fizinius prototipus.

Platesnės strategijos yra orientuotos į nuolatinį sistemos tobulinimą, tuo pačiu sprendžiant parazitų poveikį.Sąnaudos, patikimumas ir dizaino tikslai yra subalansuoti, kad būtų pasiektas stabilus veikimas.

Naujos technologijos ir ateities tendencijos

Nenumaldomas postūmis gerinti grandinės efektyvumą ir kompaktiškumą paskatino transformacinių technologijų, skirtų parazitiniams iššūkiams spręsti, atsiradimą.

• Plataus diapazono puslaidininkiai: tokios medžiagos kaip silicio karbidas (SiC) ir galio nitridas (GaN) atveria naujas grandinės veikimo galimybes.Jie įgalina didesnį perjungimo greitį su minimaliais energijos nuostoliais, keičia dv/dt ir di/dt iššūkių valdymą.

• Algoritminio dizaino optimizavimas: mašininiu mokymusi pagrįstos EMI prognozės ir automatiniai išdėstymo įrankiai padidina tikslumą sprendžiant parazitinius efektus ir suteikia galimybę kurti prisitaikančius ir vartotojui pritaikytus dizainus.

Šios technologinės pažangos remiasi skaičiavimo galios pagrindu, suteikiant galimybę patobulinti grandinių konfigūracijas tokiu tikslumo lygiu, kurio anksčiau nebuvo galima pasiekti.Sričiai ir toliau tobulėjant, tuo pat metu siekis naujovių ir praktinio patikimumo išlieka varomoji jėga, formuojanti būsimą elektronikos dizaino kraštovaizdį.

Išvada

SiC ir GaN galios puslaidininkiai tapo pagrindinėmis technologijomis, skirtomis pagerinti perjungimo greitį, efektyvumą ir galios tankį šiuolaikinėje elektronikoje.Greitas trumpalaikis jų elgesys suteikia didelę našumo naudą, tačiau taip pat sukuria projektavimo iššūkių, susijusių su EMI, parazitiniu poveikiu, šiluma ir patikimumu.Straipsnyje parodyta, kad norint sėkmingai įgyvendinti, būtina suprasti dv/dt ir di/dt, taip pat kruopštų išdėstymą, filtravimą ir terminį dizainą.Medžiagoms, projektavimo įrankiams ir valdymo metodams ir toliau tobulėjant, šie puslaidininkiai vaidins dar didesnį vaidmenį būsimose didelio našumo energijos sistemose.

Dažnai užduodami klausimai [DUK]

1. Ką reiškia di/dt ir kaip tai veikia elektronines sistemas?

Di/dt yra srovės pasikeitimo greitis laikui bėgant.Tai turi įtakos tam, kaip greitai grandinė reaguoja perjungimo metu.Didesnis di/dt padidina perjungimo greitį ir efektyvumą, tačiau taip pat gali sukelti triukšmą, įtempti komponentus ir galimus įtampos šuolių.Norėdami tai valdyti, sureguliuokite vartų valdymą, patobulinkite PCB išdėstymą ir naudokite apsaugos grandines.

2. Kas yra dv/dt ir kodėl tai svarbu elektros prietaisuose?

Dv/dt yra įtampos pasikeitimo greitis laikui bėgant.Jis svarbus greito perjungimo įrenginiuose, nes nustato, kaip greitai gali kilti arba kristi įtampa.Didelis dv/dt pagerina sistemos greitį ir efektyvumą, ypač šiuolaikiniuose įrenginiuose, tokiuose kaip SiC ir GaN.Tačiau jis taip pat gali padidinti triukšmo ir įtempių izoliaciją, todėl reikia tinkamo dizaino ir filtravimo.

3. Kokius vaidmenis di/dt ir dv/dt atlieka IGBT operacijose?

IGBT įrenginiuose di/dt valdo, kaip greitai didėja srovė, kai įrenginys įsijungia, o dv/dt valdo, kaip greitai pasikeičia įtampa, kai jis išsijungia.Didesnės reikšmės pagerina perjungimo greitį ir galios tankį, tačiau taip pat padidina triukšmą, nuostolius ir įtampą.Siekiant subalansuoti veikimą ir patikimumą, naudojami vartų rezistoriai, valdymo metodai ir tinkama grandinės konstrukcija.
