Kas yra galios stiprintuvas? Darbo principai, klasės ir našumas

Galios stiprintuvai padidina mažų įvesties signalų galią, kad galėtų maitinti apkrovas, tokias kaip garsiakalbiai, antenos ir didelės galios elektroninės sistemos. Jų našumas priklauso nuo tokių veiksnių kaip poliarizavimas, atsiliepimai, šilumos kontrolė, efektyvumas, stabilumas ir galios tiekimas. Šiame straipsnyje paaiškinama, kaip veikia galios stiprintuvai, skirtingų stiprintuvo klasių veikimas ir praktiniai dizaino iššūkiai, susiję su stabilaus, patikimo ir efektyvaus stiprinimo pasiekimu.

Katalogas

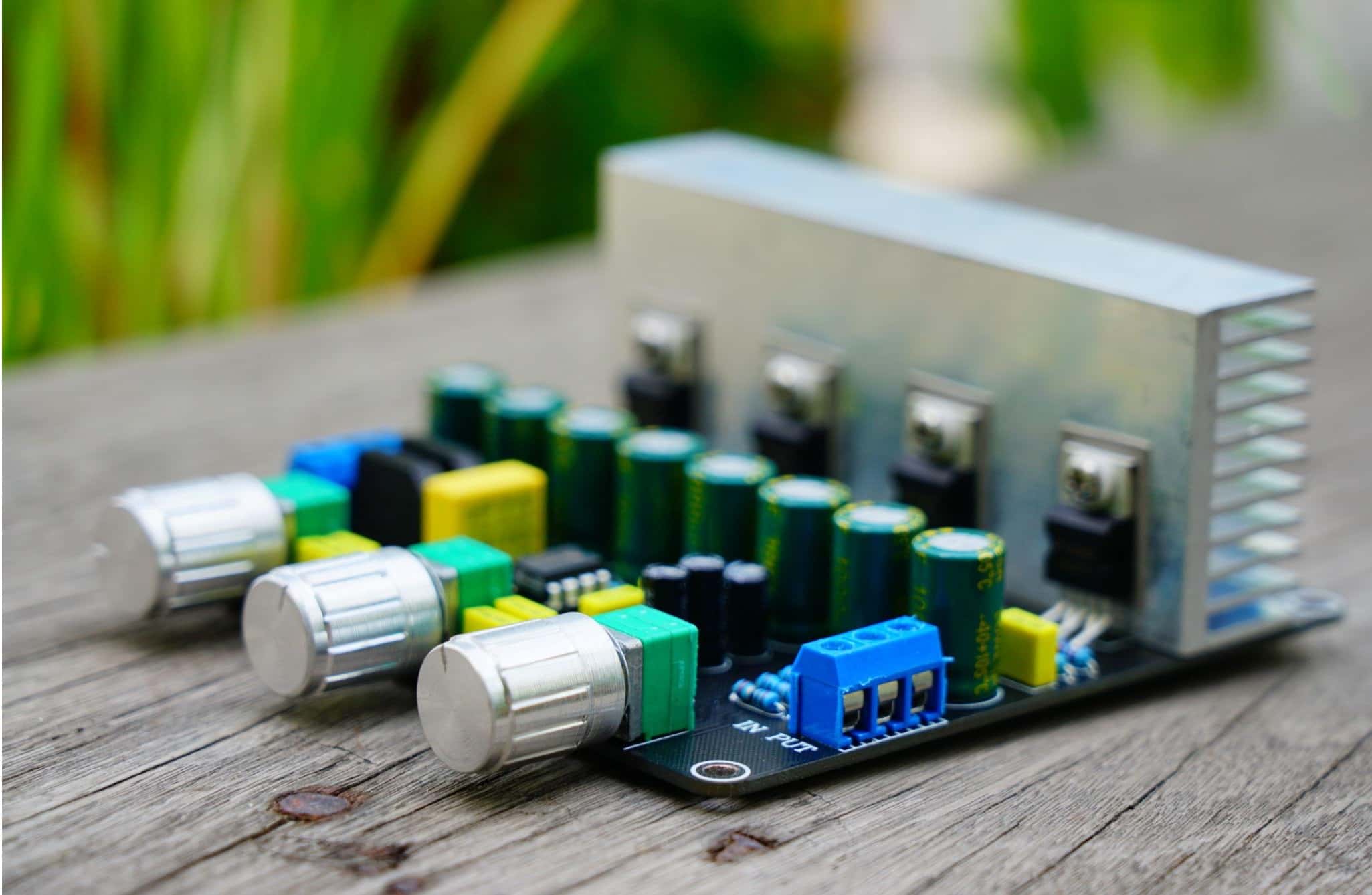

Kaip veikia galios stiprintuvas

Galios stiprintuvas ima mažą, informacijos turtingą įvesties signalą ir sukuria didesnį išvesties signalą, kuris gali tiekti naudotinę energiją apkrovai. Dažna painiava atsiranda, kai įvesties signalas nesuteikia reikšmingos energijos, tačiau išvestis turi daug didesnę galią. Paaiškinimas tampa aiškus, atskyrus signalo šaltinio ir išorinės energijos šaltinio vaidmenis.

Kas iš tikrųjų didina

Aktyvus įtaisas veikia kaip valdomas laidumo elementas, todėl stiprintuvo išvesties energija paimama iš DC tiekimo šaltinių, o ne gaminama pagal įvestį. Įvesties bangos forma daugiausia lemia, kada ir kaip stipriai įtaisas veikia, kas savo ruožtu kontroliuoja, kiek tiekimo energijos pasiekia apkrovą.

Praktinis mąstymo modelis, kuris išlieka naudingas esant derinimo slėgiui, yra toks: įvestis yra komandinė signalas, o maitinimo šaltinis yra rezervuaras, kuris pateikia išvesties energiją. Kai problemos atsiranda esant dideliems išvesties lygiams, priežastis dažnai susijusi su maitinimo šaltiniu, įžeminimu ar srovės keliais, o ne su mažu signalo šaltiniu.

BJT išvesties etapuose emitterio bazinės įtampos valdymas veikia kolektoriaus srovę. Lengva prisirišti prie idėjos, kad tranzistoriaus didinimas (β) atsakys už dizainą, ir ta tikėjimo jausmas gali būti paguodžiantis per ankstyvas skaičiavimus. Praktikoje dizainai, kurie išlieka stabilūs skirtingose temperatūrose, vienetuose ir senėjimo atveju, paprastai išdėstyti taip, kad bendras didinimas ir linijiškumas gautųsi iš supančios architektūros ir atsiliepimų, o ne iš pasitikėjimo β išlikimu mandagiu.

MOSFET ir GaN etapuose, vartų įtampa pirmiausia reguliuoja kanalo laidumą. Po to, kai poliarizacija nustatyta tinkamai, išmetimo srovė tampa formuota reprodukcija įvesties. Vartai atrodo lengvi stabilioje būsenoje, nes jie naudoja labai mažai DC srovės, bet vis tiek reikalauja pagarbos dinaminiame veikime: talpos ir krūvio judėjimas gali priversti vairuotoją dirbti sunkiau nei tikėtasi, ypač didelėje dažnyje arba kai perjungimo kraštai yra agresyvūs.

Dažnai naudojami aktyvūs įtaisai galios etapuose:

• BJT

• MOSFET

• GaN HEMT.

Poliarizavimas: veikimo regiono pasirinkimas, kuris išlieka prognozuojamas

Poliarizavimas nustato ramybės veikimo tašką, kad įtaisas išliktų numatytoje zonoje viso signalo svyravimo metu. Nepriimtina dalis, pažįstama tiems, kurie stebėjo poliarizacijos drifto metu per ilgą bandymo sesiją, yra ta, kad teisinga poliarizacija įjungimo metu gali nebūti teisinga poliarizacija po šiluminio šoko.

Linijinėse klasėse poliarizacijos taškas pasirenkamas taip, kad įtaisas išliktų savo linijinėje arba pusiau linijinėje zonoje didžiąją bangos formos dalį. Šis kompromisas tiesiogiai matomas tiek FFT matavimuose, tiek šilumnešio temperatūroje.

Push-pull etapai atskleidžia dažniausiai pasitaikančią įtampą pereinamojo laikotarpiu:

• Jei poliarizacija nustatyta žema, pereinamoji iškraipymas tampa matomai ir, audio taikymuose, dažnai subjektyviai erzinantis žemais lygiais.

• Jei poliarizacija nustatyta aukšta, tuščia energijos suvartojimas kyla, o šilumos rezervas siaurėja tokiu būdu, kuris gali sumažinti ilgalaikio patikimumo jausmą.

Daugelis praktinių konstrukcijų galiausiai yra derinamos per iteracijas: nustatykite nuokrypį, išmatuokite mažo lygio iškraipymą, sušilkite įrenginį, tada matuokite vėl. Šaltas ir karštas elgesys gali pakankamai skirtis, kad atrodytų, jog patvirtinate du skirtingus stiprintuvus, nors schemos niekada nepasikeitė.

Linijinių klasės parinktys:

• Klasė A

• Klasė AB

• Klasė B.

Klasėje D išvesties įrenginiai didžiąją laiko dalį veikia kaip jungikliai, o ne kaip liniški laidumo elementai. Įvestis transformuojama į impulso modelį (dažnai PWM arba susijusią moduliavimo metodą), galios etapas jungia maitinimą į išvesties tinklą, o LC filtras rekonstruoja bazinį bangos formą apkrovoje.

Projektavimo darbas čia dažnai sukelia labai specifinę nerimo formą: efektyvumo didinimas ir patikimumo didinimas nebūtinai jaučiasi suderinti. Aukštesnė efektyvumo norma gali padidinti jautrumą parazitinėms srovėms, mirusių laikotarpių klaidoms ir jungimo kraštų artefaktams. Tikrame aparate, atrodo, nedidelis išdėstymo pokytis, kai aukštos srovės kilpa perkeliama keliais centimetrų, gali pakeisti projektą nuo švaraus spektro iki nuolatinio EMI, kuris neatgyja, kol srovės kelias nėra patikslintas.

Dažni modulavimo / rekonstrukcijos elementai:

• PWM

• LC išvesties filtras.

Linijiškumas ir stabilumas

Galios stiprintuvas apima kur kas daugiau nei išvesties tranzistorius ir rezistorių. Aplinkinė grandinė kontroliuoja signalo perdavimą, mažina iškraipymus ir palaiko stabilumą esant sudėtingoms apkrovos sąlygoms. Stabilus veikimas su reaktyviomis kolonėlėmis, prasta žeme ir sunkiomis kabelių sąlygomis priklauso nuo atsargaus grandinės projektavimo.

Neigiamas grįžtamasis ryšys dažnai taikomas nustatyti pakartotinį uždarojo ciklo stiprį ir sumažinti nelinijines savybes. Konstruktivus mąstymo būdas yra leisti atviram ciklui būti netobulą, kartais net netvarkingą, kol jis bus pakankamai numatomas ir stabilus, kad grįžtamasis ryšys galėtų koreguoti per jums svarbų pralaidumą.

Grįžtamasis ryšys turi savo įsipareigojimų. Jei fazių poslinkis kaupiasi, o ribos nėra sveikos, stiprintuvas gali skambėti arba osciluoti, ypač su reaktyviomis apkrovomis ar ilgais kabeliais. Tai vienas iš tų gedimų būdų, kuris gali pasirodyti asmeniškai įžeidžiantis, kai jis pasirodo tik po surinkimo, nes schema gali atrodyti švari, o fizinė įgyvendinimas tyliai pakeitė kilpos dinamiką.

Išmetimo rezistoriai (BJT) arba šaltinio rezistoriai (MOSFET) prideda vietinį grįžtamąjį ryšį, kuris linijina įrenginio elgesį ir pagerina srovės dalinimąsi tarp lygiagrečių išvesties įrenginių. Degeneracijos metodai dažnai yra pageidaujami, nes jie padeda užkirsti kelią srovės disbalansui, kurį sukelia temperatūros svyravimai tarp sušalusių įrenginių.

Ši technika taip pat pagerina vieneto nuoseklumą iš vieno įrenginio į kitą, kas yra svarbu, kai tikslas yra produktas, kuris elgiasi vienodai pirmadienio ryte ir po metų lauke.

Degeneracijos komponentai pagal įrenginio tipą:

• Išmetimo rezistoriai (BJT)

• Šaltinio rezistoriai (MOSFET).

Kompensacija naudojama formuoti pralaidumą ir kontroliuoti aukšto dažnio elgesį, ypač kur parazitinės srovės gali dominuoti. Išvesties etapai yra atviri, nes apkrovos retai būna grynai rezistinės realiose įrenginiuose.

Apkrovos aplinka įveda elementus, kurie gali destabilizuoti gerai elgiasi dizainą:

• Kolonėlės gali būti induktyvios ir resonantinės.

• Kabeliai prideda paskirstytą talpą ir induktyvumą.

• Jungtys ir laidai pristato mažas, bet svarbias impedanso diskontinuitetus.

Pakartotina pamoka, gasdindama nuo laboratorijos iki lauko, yra ta, kad stabilus su 8 ohm rezistoriumi negarantuoja stabilumo gyvame sistemoje. Stabilumo patikrinimai dažniausiai vyksta geriau, kai patvirtinami prieš blogiausios apkrovos, talpinės, induktyvinės ir jų derinius, o ne tik tvarkinga laboratorinė apkrova.

Dažni kompensacijos ir amortizacijos elementai:

• Millerio kondensatoriai

• Pradžios/atsilikimo tinklai

• Zobelio tinklai

• Išvesties induktoriai

• Vartotojų/rezistorių stabdžiai.

Išvesties jungimas ir DC valdymas: laikyti DC toliau nuo apkrovos

Kadangi daugelis išvesties etapų sėdi vidiniame DC veikimo taške, projektas turi užtikrinti, kad apkrova nebūtų paveikta žalingo DC. Žmonės dažnai turi stiprų nuomonę apie šią temą dėl paprastos priežasties: kai DC gedimai įvyksta, jie dažnai būna brangūs, garsūs ir greiti.

Vienos maitinimo tiekimo stiprintuvai gali naudoti išvesties jungimo kondensatorių, kad blokuotų DC. Transformatoriai gali suteikti izoliaciją ir impedanso transformaciją, tačiau jie yra mažiau paplitę šiuolaikinėje vartotojų garso srityje dėl dydžio, kainos, pralaidumo apribojimų ir papildomų iškraipymo mechanizmų.

Jungimo / izoliacijos parinktys:

• Išvesties jungimo kondensatorius

• Transformatorius.

Plačiai naudojamas požiūris yra padalintos bėgių maitinimas (pavyzdžiui, ±V bėgiai), taigi, išėjimas gali būti arti 0 V ir būti tiesiogiai sujungtas su apkrova. Tai paprastai pagerina žemo dažnio elgseną ir sumažina priklausomybę nuo didelių elektrolitinių kondensatorių, tačiau nukreipia dėmesį į ofsetų kontrolę ir ilgalaikį nukrypimą.

DC servos gali ištaisyti mažus ofsetus, naudodami lėtą korekcinę grįžtamąją informaciją, kuri vengia trikdyti garso juostą. Apsaugos grandinės stebi sąlygas, kurios praktiškai gali pakenkti garsiakalbiams ir išėjimo etapams: išėjimo ofsetą, perteklių ir temperatūros kilimą. Kai yra nustatyta klaida, ji gali atjungti apkrovą naudodama relę arba elektroninį jungiklį.

Kas šioje srityje laboratorijoje yra emociškai frustracinė, yra tai, kad bloga elgsena gali būti lėta ir atidėta. Maži ofsetai, kurie atrodo nekenksmingi pradiniame etape, gali nukrypti po šilumos įsisavinimo arba po maitinimo šuolio. Dizainai, kurie išgyvena tikrojo naudojimo sąlygas, paprastai numato šias nepatogias, mažai dramatiškas gedimų formas, o ne prisiima, kad sistema visada liks idealiame pastovios būsenos.

Sąlygos, dažniausiai stebimos apsaugos grandinėse:

• Išėjimo DC ofsetas

• Perteklinis srovės srautas

• Perkaitimas.

Patikimas būdas suprasti galių stiprintuvą yra traktuoja jį kaip sistemą, kurios elgsena yra stipriai formuojama maitinimo šaltinio, šiluminio dizaino, PCB išdėstymo, apsaugos strategijos ir valdymo ciklų. Prietaiso pasirinkimas (BJT vs MOSFET vs GaN) keičia apribojimus ir atveria skirtingas galimybes, tačiau kasdieninis našumas dažnai priklauso nuo poliarizacijos strategijos, ciklo stabilumo ir to, kaip dizainas reaguoja į tikras apkrovas ir tikras veikimo sąlygas.

Daugelyje patikimų dizainų našumas dažnai priklauso labiau nuo kruopštaus įgyvendinimo nei nuo pažangių komponentų. Svarbūs veiksniai yra srovės grįžimo keliai, grounding struktūra, kompensavimo vieta ir stabili poliarizacijos kontrolė temperatūros pokyčių metu. Šie duomenys padeda sukurti stiprintuvus, kurie išlieka stabilūs, tikslūs ir patikimi testavimo ir ilgalaikio veikimo metu.

Galia Stiprintuvų Klasės ir Veikimo Principai

Galia stiprintuvai dažnai grupuojami pagal klasę, etiketę, susijusią su išėjimo įrenginių laidumo kampu per signalų periodą. Ši etiketė taip pat nurodo giliau dizaino pasirinkimą: ar išėjimo įrenginiai turėtų elgtis kaip linijiniai elementai, kaip jungikliai, ar kaip valdomas abiejų mišinio.

Praktiškuose produktuose klasės pavadinimas retai numato galutinį klausymo ar matavimo rezultatą pats savaime. Rezultatas dažniausiai priklauso nuo to, kaip dizainas elgiasi, kai sąlygos nustoja būti vadovėlinės, pavyzdžiui, kai temperatūra kyla, apkrova tampa reaguojančia, arba gamybos tolerancijos kaupiasi. Daugelis sunkiai išsprendžiamų dizaino problemų kyla dėl lėto nukrypimo, kraštinių sąlygų ir būsenos perėjimų, kai stabilios grandinės elgsena vis tiek turi būti išlaikyta.

Praktiškas būdas apibrėžti stiprintuvų klases yra nuolat grįžti prie dviejų klausimų:

• Kur energija galiausiai išsiskiria veikimo sąlygų metu?

• Kas palaiko iškraipymų elgseną nuosekliai, kai temperatūra ir apkrova juda?

Klasė A

Klasė A laiko išėjimo įrenginį veikiančią visą ciklą. Kadangi įrenginys neišsijungia, tarp įrenginių nėra perduodamos perėjimo intervalo, o tai paprastai reiškia, kad nėra klasikinio crossover artefakto, kurį reikia valdyti. Kai grandinė yra konservatyviai polarizuota, mažos signalo linijinės charakteristikos gali jaustis patikimai gerai elgiasi, o iškraipymų spektras dažnai išlieka sklandus, o ne staigus.

Kompromisas akivaizdus iš karto energijos išskyrime. Klasė A naudoja didelę srovę net idliu, ir ta srovė tampa šiluma, nesvarbu, ar grojama audio. Daugelyje tikrųjų konstrukcijų schemos ilgą laiką nustoja būti ribojančiu veiksniu prieš šiluminį dizainą. Įprasta po simuliacijos jaustis pasitikintiems, o tada nusivylti korpusu, kuris po valandos ant stalo veikia karščiau nei tikėtasi.

Šiluminė elgsena galiausiai apibrėžiama keliais fiziniais detalėmis, kurios sąveikauja būdais, kuriuos lengva nuvertinti:

• Radiatoriaus dydis ir šiluminė masė

• Jungties-į-korpusą ir korpuso-į-radiatorių šiluminiai varžai

• Sąsajos medžiagos pasirinkimas ir montavimo slėgio nuoseklumas

• Oro srautų keliai, korpuso ventiliacija ir aplinkos temperatūros prielaidos

Žmonės, kurie debugavo klasės A stiprintuvus, dažnai prisimena mažas fizines pokyčių, kurie praktiškai nebuvo maži. Pavyzdžiui, perduoti polarizacijos jutiklį arba keisti jo šilumos jungimą gali pakankamai pakeisti veikimo taškus, kad pasikeistų iškraipymai ir ilgalaikio stabilumo. Klasės A dizainai paprastai veikia sklandžiau, kai jie laikomi kaip šiluminės sistemos su garso grandine viduje, o ne atvirkščiai.

Klasė B

B klasė paprastai naudoja stūmimo-traukimo schemą, kurioje kiekvienas prietaisas veikia maždaug pusę bangos formos. Efektyvumas gerėja, nes tuščiosios srovės galima išlaikyti žemas, o prietaiso nuostoliai žymiai sumažėja, kai nėra signalo.

Sudėtingumas koncentruojasi aplink nulinio kryžminimo sritį. Tikri BJTs ir MOSFETai nepradeda veikti idealizuotu slenksčiu; jiems reikia baigtinio įtampos/srovės, ir jie pereina palaipsniui. Šis elgesys gali sukurti gumbą arba nutraukimą perjungimo metu tarp prietaisų, dėl to gryna B klasės veikla retai naudojama aukštos raiškos garso sistemose.

Ant stalo B klasė gali atrodyti pakankamai švari didesniais išėjimo lygiais, o paskui tapti nuvilianti akivaizdi esant mažam išėjimui, kur kryžminimo sritis užima didesnę bangos formos dalį. Kroviniai šią situaciją dar labiau komplikuoja: garsiakalbiai nepateikia tvarkingo rezistoriaus, o jų impedanso dydis ir fazės kampas kinta pagal dažnį. Praktinio lygio, B klasė gali būti patraukli dėl efektyvumo, tačiau ji paprastai reikalauja tam tikro nulinio kryžminimo disciplinos, kurios tikri prietaisai ir tikri garsiakalbiai natūraliai nesuteikia.

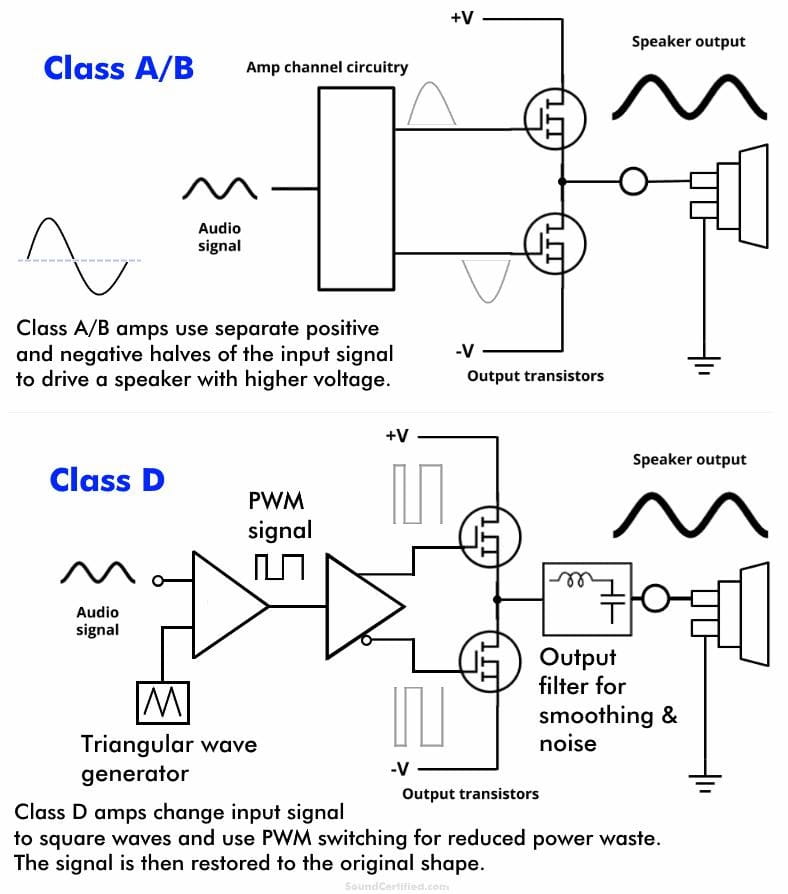

AB klasė

AB klasę galima laikyti B klase su specialiai įvesta tuščiosios srovės derinimu, kad abi įrenginių schemos šiek tiek veiktų aplink nulio kryžminimą. Tas kirtimas sumažina kryžminimo iškraipymą, išlaikant efektyvumą gerokai arčiau B klasės nei A klasės. Daugeliui garso produktų AB klasė tampa pažįstamu „pagrindu“, nes ji gerai skalė ir tinka plačiam kainų ir galios tikslų diapazonui.

Kas atskiria patogų AB klasės dizainą nuo kaprizingo, dažniausiai yra srovės kontrolė esant šilumai. Srovė dažnai yra nustatyta naudojant Vbe dauginimo priemonę arba srovės servo, o srovės mechanizmas turi stebėti temperatūrą su pakankamu tikslumu, kad būtų išvengta pabėgimo, kai šilumos išsklaidytuvė įšilusi. Nepatogus aspektas yra tas, kad „temperatūros stebėjimas“ nėra grynai elektros pareiškimas; tai taip pat susiję su mechaniniu išdėstymu ir šiluminiu jungimu.

Įgyvendinimo detalės, kurios nuolat pasirodo tikrose konstrukcijose, apima:

• Srovės jutiklio išdėstymas, palyginti su karščiausiais prietaisais

• Šiluminio kontakto su šilumos išsklaidytuvu/prietaisu kokybė ir pakartojamumas

• Jautrumas surinkimo variacijai

• Įšilimo nuokrypis ir pastovios būsenos korpuso temperatūros elgsenos

Dažnas lauko modelis yra tas, kad stiprintuvas matuojamas nepriekaištingai švariai, kai šaltas, o po to pereina į didesnius iškraipymus arba net marginalią stabilumą, kai korpusas pasiekia šiluminę pusiausvyrą. Gerai senstančios AB klasės konstrukcijos paprastai traktuoja srovę kaip dinaminę kontrolės problemą, kuri turi išlikti stabili per laiką, vienetų variacijas ir realistišką ventiliaciją. Mažas iškraipymas retai yra vienintelė saldus vieta; ji labiau primena stabilią sritį, kurią dizainas turi išlaikyti nepakitusią, kai aplinka kinta.

C klasė

C klasė veikia mažiau nei 180° ciklo. Žaliavos prietaiso srovės banga yra specialiai toli nuo sinusoidinės, todėl ji yra prasta garso raiškai. RF sistemose, tas iškraipymas nėra galutinis išėjimas; tai tarpinė būsena, kuri yra formuojama apkrovos tinklo.

Derinta LC tinklas prie išėjimo pasirenka pageidaujamą pagrindinį dažnį ir slopina harmonikas, leidžiant pristatomai įtampai veikiant dažniui atrodyti arti sinusoidinės. Dizaino akcentas juda ne nuo plačiai pastebimo amplitudės lygumo, o link siauraamžių galios perdavimo ir spektro formavimo.

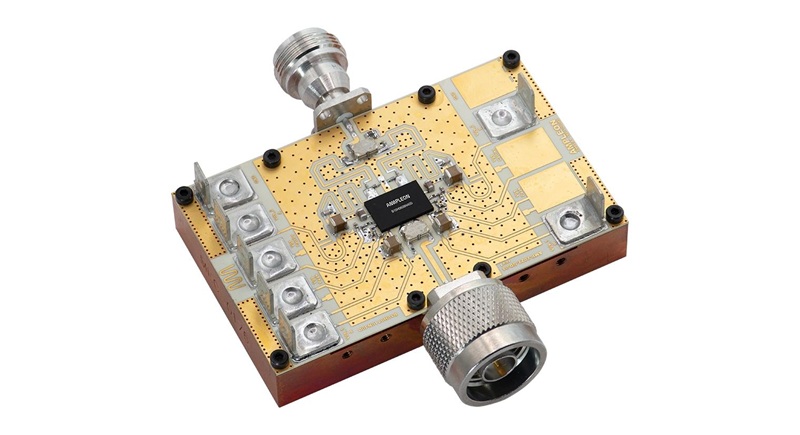

RF orientuotas C klasės darbas paprastai sukasi aplink konkretų valdymo ratukų rinkinį:

• Derenkamo tinklo projektavimas ir derinimo elgsena

• Impedanso derinimas ir transformavimo santykiai

• Q faktoriaus pasirinkimas, juostos pločio kompromisai ir nuostolių valdymas

• Prietaiso apkrovimas, kai tinklas nesišalina arba apkrova keičiasi

Praktikoje stiprintuvas ir išėjimo tinklas veikia kaip vienas sujungtas sisteminis. Maži derinimo ar apkrovos pokyčiai gali greitai paveikti efektyvumą, išėjimo galią ir tranzistoriaus apkrovą. Stiprintuvo veikimas todėl stipriai priklauso nuo suderinimo tinklo, prijungto prie jo.

D klasė

D klasė veikia išėjimo įrenginius kaip jungiklius, o ne kaip linijinius elementus. Garso signalas koduojamas per PWM arba panašią moduliacijos metodiką ir tada atkuriamas LC žemo dažnio filtru. Kadangi įrenginiai didžiąją laiko dalį praleidžia visiškai įjungti arba visiškai išjungti, nuostoliai yra daug mažesni, o šiuolaikiniai dizainai dažnai pasiekia labai aukštą efektyvumą.

Tikras darbas D klasėje yra valdyti perjungimo artefaktus, kad jie netaptų girdimais iškraipymais, spinduliuojamomis emisijomis ar periodiniais gedimais. Aukšti efektyvumo laimėjimai yra pasiekiami šiuose dizainuose, tačiau paslėpti efektai iš parazitinių veiksnių ir fizinio išdėstymo taip pat gali sukelti sudėtingas dizaino problemas.

Technikos, kurios dažnai naudojamos elgesiui kontroliuoti, apima:

• Didelio kilpos pelno atsiliepimai

• Mirties laiko kontrolė, siekiant sumažinti iškraipymus ir išvengti perėmimo

• Greitai perjungimo prietaisai, kad sumažintų perėjimo nuostolius

Prietaisų technologijos pasirinkimai gali pakeisti prekybos erdvę. GaN prietaisai, pavyzdžiui, gali sumažinti perjungimo nuostolius ir pagerinti aukštos dažnio elgseną, tačiau jie taip pat baudžia už netvarkingą išdėstymą, nes parazitiniai junginiai tampa labiau dominuojantys, augant kraštinės greitį.

Dauguma klasės D nesėkmių atsiranda dėl fizinio įgyvendinimo temų, kurios atrodo kasdieniškos, kol jos netampa tokios:

• Grunto sugrįžimo geometrija ir srovės rato apribojimai

• Vartų valdymo rato plotas ir jungimo keliai

• Snubber pasirinkimas ir amortizacijos strategija

• EMI apribojimas per išdėstymą, šarvavimą ir filtravimą

Klasės D našumas daugiausia yra istorija apie netyčinio RF elgesio valdymą, išlaikant nuspėjamą garso juostos linijines savybes. Kai viskas veikia gerai, tai gali skambėti be pastangų; kai viskas blogai, tai gali būti užsispyrusi būdais, kuriuos sunku ištaisyti naudojant griežtai garso įrenginiams skirtus įrankius.

Klasė T

Klasė T naudinga suprasti kaip valdymo strategiją, sluoksniuotą ant perjungimo išėjimo etapo, o ne kaip fundamente skirtingą maitinimo etapo fiziką. Pabrėžiama adaptyvaus laiko ir plačiojo spektro panašūs požiūriai, kurie pertvarko perjungimo energiją, kad sumažintų koncentruotus EMI pikus. Nors terminas turi prekės ženklą istoriją, daugelis pagrindinių idėjų plačiai randamos šiuolaikinėse mažai triukšmo perjungimo garso projektuose.

Realiame produktų kūrime, šios valdymo strategijos tampa ypač aktualios, kai stiprintuvas turi praeiti emisijų testus, liekant tylus su didelio jautrumo garsiakalbiais arba kompaktiškose dėžėse. Švaraus garso našumas ir EMI atitiktis dažnai priklauso nuo tų pačių veiksnių, įskaitant nuspėjamą perjungimo elgesį, stabilias valdymo kilpas ir nuoseklų filtravimą visose gamybos jednostėse.

Dizaino rūpesčiai, kurie paprastai laikomi kaip vienas bendras tikslas stipriuose įgyvendinimuose, apima:

• Moduliacijos strategija ir spektro pasiskirstymas

• Atsiliepimų dizainas ir kilpos stabilumas, kintant apkrovai/filtro

• Išėjimo filtravimo pasirinkimai ir tolerancijos jautrumas

• Elektromagnetinės suderinamumo planavimas nuo pat pradžios išdėstymo sprendimų

Kai Klasės T stiliaus požiūriai įgyvendinami gerai, nauda yra mažiau apie rinkodaros kategorijas ir daugiau apie ramesnį, labiau kartotinį perjungimo parašą, kuris išlieka mandagus skirtinguose garsiakalbiuose, dėžėse ir reguliuojamuose testų nustatymuose.

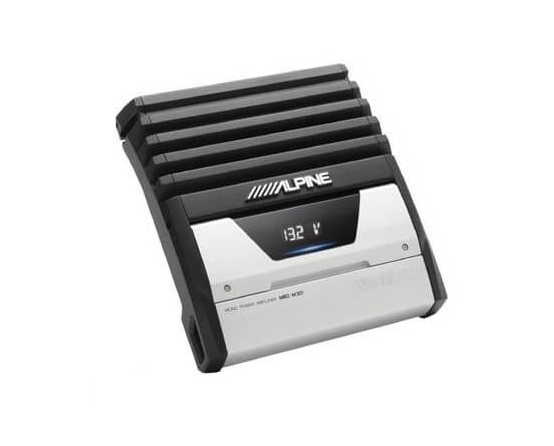

Maitinimo stiprintuvo statybiniai blokai

Maitinimo stiprintuvas, kuris išgyvena už mokomojo vadovo ribų, beveik niekada nėra vienas grandis, darantis viską. Tai labiau primena suderintą etapų grandinę, ir kiekvienas etapas tyliai kompensuoja trūkumą, kuris pasirodo anksčiau ar vėliau tikrojo naudojimo metu: įėjimas fiksuoja šnabždesį ir humą, viduriniai etapai praranda įtampos svyravimą, išėjimo etapas susiduria su dideliu srovės stresu, šiluma lėtai keičia darbo taškus, o apkrova gali atrodyti niekuo nesiskirianti nuo švaraus rezistoriaus. Dizainai, kurie užsitikrino ilgalaikį pasitikėjimą, paprastai laikosi šių blokų kaip vienos sistemos, nes netikėtumai dažniausiai kyla iš sąveikų, stabilumo maržų, žemės sprendimų, šilumos sklaidymo ir maitinimo dinamikos, o ne iš ryškumo pelno skaičiaus.

Įėjimo etapas / Preamplifikatorius

Įėjimo etapas nustato toną viskam, kas vyksta žemiau. Jis formuoja, kaip šaltinis mato stiprintuvą, nustato referencinę elgseną ir nustato lūkesčius garsui ilgai prieš įtraukiant bet kokią didelės galios signalą. Nuoseklus įėjimo elgesys skirtinguose kabeliuose, signalų šaltiniuose ir montavimo sąlygose dažnai yra pageidautinas, nes tai padeda sumažinti laikinas humo ir nepageidaujamo triukšmo.

Didelis įėjimo varžos ir šaltinio suderinamumas

Didelis įėjimo varžos sumažina apkrovą šaltiniui ir padeda išvengti dažnio atsako poslinkių, kuriuos sukelia šaltinio varža, sąveikaujant su įėjimo talpa. Praktiniai galvos skausmai paprastai pasirodo su ilgais tarpusavio ryšiais, pasyviomis garso valdymo sistemomis arba neįprastai didelės varžos šaltiniais; tais atvejais gerai sureguliuotas įėjimo buferis padeda išlaikyti našumą, kad tai netaptų kabelio ilgio eksperimentu. Kai įėjimas yra tolerantiškas, trikčių šalinimas tampa ramesnis: mažiau akimirkų, kai tai vyksta tik su šiuo kabeliu, ir mažiau netikėtumų, kai sistema perkeliama iš suolelio į stovą.

Pelnas/Garcis struktūra ir galios valdymas

Subalansuota pelno struktūra užkerta kelią ankstyviems etapams nuo klipavimo, tuo pačiu leisdama pilną išėjimą esant normaliam įėjimo lygiui. Per didelis pelnas gali padidinti triukšmą ir padaryti garso reguliavimą per daug jautrų, tuo tarpu nepakankamas pelnas gali perkelti aukščiau esančią įrangą ir sukelti šiurkštų garsą. Daugelis dizainų nustato normalius klausymo lygius netoli vidurio garso valdymo diapazone, laikydami papildomą maržą trumpiems garso pikams.

Žemės, šešėliavimo ir mažai triukšmo prietaisų pasirinkimai

Triukšmo našumas dažniausiai priklauso nuo srovės kelių ir nuorodų vientisumo labiau nei nuo įmantrių schemų blokų. Žvaigždės žemės koncepcijos, trumpi ir apgalvoti sugrįžimo keliai, kruopščiai parinkti šasiniai jungtys ir disciplinuotas šarvas dažnai viršija papildomus komponentų keitimus. Žemos triukšmo lygio įvedimo įrenginiai gali padėti, tačiau jie negali atšaukti žemės kilpos arba atleisti nuo aukšto impedanso mazgo, kuris yra nukreiptas greta perjungimo srovių. Tikrojo taisymo procese matomas modelis rodo, kad tylios statybos buvo tos, kur sugrįžtančios srovės buvo tyčia nukreiptos nuo pat pradžių, o ne atrastos po pirmo brūžinimo skundų.

Vairuotojas / Įtampos stiprintuvas (VAS)

Šiame etape vystomas didžiausias įtampos padidėjimas ir įtampos svyravimas, ir jis taip pat suteikia dinaminę srovę, naudojamą įtampos įrenginių talpoms krauti ir iškrauti. Kai stiprintuvas pasižymi prognozuojamumu su skirtingais garsiakalbiais, kabelių ilgiais ir temperatūromis, VAS / vairuotojo pasirinkimai dažniausiai yra viena iš priežasčių. Kai pasirodo nestabili elgsena, šis skyrius dažnai tikrinamas, nes maži problemeliai gali paveikti visą atsiliepimo kilpą.

Įtampos svyravimas su linijine elgsena

VAS turi svyruoti arti tiekimo bėgių, neįkrentant į nelinijines sritis, kurios apsunkina atsiliepimo elgsenos prognozavimą. Šis etapas dažnai biasuojamas, kad išlaikytų transkonduktansą ir padidėjimą stabilų su skirtingais signalų lygiais, nes maži nelinariškumai gali vėliau didinti iškraipymą per atsiliepimo kilpos elgseną. Praktikoje VAS, kuris išlaiko ramybę dideliame svyravime, dažnai virsta stiprintuvu, kuris skamba mažiau įtemptai, kai yra spaudžiamas, net jei suoliuko skaičiai jau yra gerbiami.

Capacitive Loads Driving Inside the Amplifier

Didelių dažnių sferoje, išėjimo BJT arba MOSFET sudaro stiprų talpą. Jei VAS negali greitai tiekėti ir nuleisti srovę, pereinamoji iškraipa kyla ir stabilumo maržos siaurėja būdu, kuris gali pasirodyti tik su greitais kraštinėmis arba reaguojančiomis sąlygoms. Būtent todėl daugelis tvirtų dizainų VAS / vairuotojui veikia su daugiau stovinčios srovės nei grynai popieriaus skaičiavimus galbūt siūlo: tai linkę sukurti švaresnius perėjimus, labiau prognozuojamą fazės elgesį ir mažiau dramatiškumo, kai išėjimo etapas dirba sunkiai.

Kompensacija ir dažnio formavimas

Čia kilpos elgsena formuojama naudojant kompensavimo pasirinkimus, kurie keičia pralaidumą už kontroliuojamą fazės maržą nepalankiose sąlygose. Tikslas dažnai yra pralaidumas, kuris išliktų gerai elgseną, o ne specifikacijos lapo skaičius, kuris atrodytų įspūdingai izoliuotas. Patirtis rodo, kad stiprintuvas gali gerai veikti su resistyviais krūviais, tačiau tapti nestabilus su ilgais garsiakalbių kabeliais arba reaguojančiais garsiakalbiais. Kompensacijos testavimas su realiomis apkrovomis ir laidais padeda užkirsti kelią vėlyvosios stabilumo problemoms.

Kaskados ir etapo izoliacija

Kaskados gali sumažinti Millerio efektus ir išlaikyti įrenginių įtampas labiau konstantias, kas dažnai pagerina linijines savybes ir palengvina dominantinio poliaus valdymą. Tai tampa ypač patrauklu, kai aukšti bėgių įtampai, arba kai dizainas turi išlaikyti nuoseklią elgseną kečiant įrenginius ir temperatūros svyravimus. Kaskados dažnai naudojamos gamybiniuose dizainuose, nes jos sumažina tranzistorių variaciją be jautrių derinimo reguliavimų.

Išėjimo / Galios etapas

Išėjimo etapas yra tas, kur stiprintuvas susitinka su netvarkinga pasauliu: sudėtingos garsiakalbių impedancijos, staigūs impedancijos kritimai tam tikruose dažniuose, atsitiktiniai trumpai ir pereinamosios būsenos, kurios nesiteirauja leidimo. Geros išėjimo etapai dažniausiai neatrodo sujaudinti realių apkrovų, ir tas ramus elgesys paprastai kyla iš konservatyvaus streso valdymo, o ne iš didvyriškos operacijos arti įrenginių ribų.

Topologijos dideliam srovės tiekimui

Dažniausiai naudojami išėjimo realizacijos variantai yra papildomi emisijos sekėjai (BJT) ir šaltinio sekėjai (MOSFET). Topologijos pasirinkimas dažniausiai priklauso nuo to, kaip dizainas tvarko biasavimo elgseną, šilumos tendencijas ir įrenginių stresą realių srovių laikotarpiu, o ne kuri alternatyva šiuo metu madinga. Stabilūs eksploatavimo taškai dažnai yra pageidautini, nes jie išlaiko patikimą veikimą esant temperatūros pokyčiams, vėdinimo sąlygoms ir skirtingoms garsiakalbių apkrovoms.

Lygiagrečiai įrenginiai ir srovės dalijimasis

Didesnės galios dizainai dažnai lygiagrečiai kelis išėjimo įrenginius, kad paskirstytų išsklaidymą ir sumažintų streso kiekį vienam įrenginiui. Balansavimo rezistoriai (emisijos/šaltinio rezistoriai) skatina srovės dalijimąsi ir sumažina vieno įrenginio tikimybę užimtį srovę, kai jis šyla. Realiuose pastatuose šie rezistoriai taip pat palengvina klaidų elgsenos prognozavimą, kas gali atskirti atkuriamą perkrovą nuo kaskadinės gedimo, kuris sugadintų kelis elementus vienu metu.

Bias kontrolė, kirtimo iškraipymas ir šilumos sekimas

AB klasės etapai priklauso nuo nuolatinės biase, kuri pakankamai stabiliai išlaiko kryžminio iškraipymo lygį be perkaitimo. Temperatūrai kompensuojančios biase grandinės ir fizinis išdėstymas, šilumos sujungimas su šilumos išsklaidymo įtaisu arba valdomais įrenginiais dažnai turi tokį patį svarbą kaip ir schemos. Dažna lauko problema yra biase nukrypimas po įjungimo; dizainai, kurie per kelias valandas atrodo „nustatyti“, paprastai laiko šilumos takus kaip tai, kas turi būti specialiai suprojektuota, o ne tiesiog laikoma savaiminiu.

Apsauga: Srovės ribojimas, SOA apsaugos ir gedimų valdymas

Trumpieji jungimai, žemos varžos nuokrypiai ir reaktyvinės srovės gali išstumti įrenginius už jų saugaus eksploatavimo ribų (SOA). Praktiniai stiprintuvai dažnai prideda srovės ribojimą, SOA suprantančias apsaugas ir kartais grįžimo elgesį, kad apribotų apkrovą esant ilgalaikiam poveikiui. Labiau rafinuotose įgyvendinimuose stengiamasi netrukdyti per teisėtus muzikos pikus, tačiau nedelsiant reaguoti, kai perkrova tęsiasi. Daugelis komandų sunkiai mokosi, kad apsaugos grandinės, kurios „niekada neaktyvuojamos“ testuojant, gali tiesiog niekada nebūti išbandytos realiomis gedimų situacijomis.

Maitinimo šaltinis (energijos kaupimas, maksimalus poreikis ir linijos elgesys)

Maitinimo šaltinis yra daugiau nei tiesiog DC tiekėjas; jis tampa signalo aplinkos dalimi per linijos modulaciją, žemės sroves ir transientinį atsaką. Kai galingas stiprintuvas sujungiama su tiekimu, kuris negali išlaikyti savo pusiausvyros, rezultatas gali būti įtempimas pikų metu ir iškraipymo mechanizmai, kuriuos sunku pastebėti stabilumo testuose. Maitinimo šaltinio elgesys dažnai stebimas taip pat atidžiai, kaip ir signalo kelias, siekiant išlaikyti nuoseklų našumą esant skirtingoms elektros tinklo sąlygoms.

Transformatoriaus/SMPS galimybės ir maksimalios galios tiekimas

Nesvarbu, ar tiekimas yra linijinis (transformatorius + tiesinimo įtaisas), ar SMPS pagrindu, jis turi toleruoti trumpus aukštos srovės protrūkius be per didelio svyravimo ar nepageidaujamų apsauginių išjungimų. Daugelis dizainų yra optimaliai parinkti atsižvelgiant į maksimalius poreikius, o ne vidurkius, nes muzika ir realus programinis medžiaga retai elgiasi kaip nuolatinės sinusinės bangos. Laboratoriniai darbai ir klausymosi sesijos dažnai atskleidžia, kad linijos standumas per transientus veikia suvokiamą lengvumą labiau nei nominalūs vattų teiginiai rodo.

Talpyklos talpa, svyravimų kontrolė ir žemės grąžos

Talpyklos talpa mažina svyravimus ir teikia vietinę energiją pikams, tačiau fizinis išdėstymas ir grąžinimo keliai formuoja, ar ta energija atvyks švariai. Didelės srovės krovimo impulsai ir garsiakalbio grąžinimo srovės neturėtų dalintis tomis pačiomis jautriomis referencinėmis keliais, kuriais naudojasi įėjimo etapas. Daugelis triukšmo ir ūžesio problemų gali būti susijusios su išdėstymu, kuris elektriškai teisingas schemos formoje, tačiau nerūpestingas dėl realaus grąžinimo srovių žemėlapių — tai klausimas, kurį kartais itin malonu išspręsti, kai jis identifikuotas, ir labai erzinantis prieš tai.

Linijos svyravimas, reguliavimo strategija ir šilumos pasekmės

Linijos svyravimas veikia galimą erdvę ir gali perkelti biase taškus, kartais būdais, kurie keičia iškraipymo elgesį apkrovos metu. Kai kurie dizainai priima mažą svyravimą kaip minkštą ribojimą, o kiti stengiasi siekti griežtesnio reguliavimo nuosekliam dinamiškumui. Praktinis pirmenybė yra nuoseklus ir lengvai prognozuojamas svyravimas, nes tai leidžia valdyti šilumos elgesį ir veikimo variacijas, esant besikeičiančiai elektros tinklo įtampai ir aplinkos temperatūrai.

Valdymas, stebėjimas ir sistemos patikimumo funkcijos

Didėjant išėjimo galiai, apsauga ir palaikymo grandinės tampa svarbesnės sistemos patikimumui. Šios grandinės padeda apsaugoti garsiakalbius, sumažinti stiprintuvo sugadinimą ir sumažinti sudėtingas aptarnavimo problemas. Stabilios apsaugos funkcijos taip pat padeda sumažinti netikėtas gedimus ilgalaikio veikimo metu.

Garsiakalbio apsauga

Išėjimo relės arba kietojo kūno išjungimai mažina poveikį DC gedimams, įsijungimo/išjungimo transientams ir tam tikriems gedimų režimams. Laiko pasirinkimai, kontaktų elgesys (relėms) ir gedimų aptikimo slenkstiai veikia tai, kaip apsauga jaučiasi realiame naudojime. Dauguma garsiakalbių gedimų kyla dėl nenormalių įvykių, maitinimo ciklų, nutrauktų jungčių arba vieno prietaiso staigaus gedimo, todėl greito ir patikimo išjungimo elgesys dažnai atsiperka mažesniu vienkartinių nesėkmių skaičiumi.

Temperatūros jutikliai, biase reguliavimas ir išjungimas

Termistoriai, temperatūros jutikliai ir Vbe dauginimo schemos padeda stebėti temperatūrą ir sumažinti termodinaminio bakterijų sukimo galimybę. Termodinaminis išjungimas gali užkirsti kelią katastrofiškoms pasekmėms, kai oro srautas yra užblokuotas arba aplinkos temperatūra pakyla virš lūkesčių. Jutiklių išdėstymas yra svarbesnis nei žmonės iš pradžių nori: klaidingas temperatūrinis mazgas gali sukelti raminančią išvestį, tuo tarpu tikras karštasis taškas toliau kyla.

Specifinės D klasės blokai

D klasės stiprintuvai įveda perjungimo elgesį, todėl projektavimas pradeda priminti mišrių signalų RF darbus, net kai tikslas yra garsas. Sėkmė šioje srityje dažnai kyla iš realistiško elektromagnetinio elgesio vertinimo anksti, o ne iš vilčių, kad jis gali būti pataisytas po pirmo EMI testo.

Išvesties LC filtras ir apkrovos sąveika

Išvesties LC filtras rekonstrucuoja garsą iš PWM bangosformos ir turi išlikti stabilus, keičiantis garsiakalbio impedansui. Komponentų tolerancijos, prisotėjimo charakteristikos ir energijos lygio priklausomybės pasireiškia našumo kraštuose. Praktiškas darbo procesas yra projektuoti aplink nepatenkinamas apkrovas ir tada patvirtinti naudojant realius kabelius ir garsiakalbius, nes dideliu dažniu filtras ir kabeliai elgiasi kaip susietas sistema su savo asmenybe.

EMI kontrolė: išdėstymas, ekranavimas, kraštinių greičiai ir atitikimas

EMI kontrolę labai veikia išdėstymo disciplina: mažinant kilpų plotą, valdant aukštus di/dt kelius ir formuojant pakilimo/nusileidimo laikus, kad perjungimo energija būtų mažiau agresyvi. Plačios spektro moduliacija ir snubberiai gali būti naudingi įrankiai, tačiau jie retai kompensuoja didelius, prastai sukonstruotus perjungimo kilpas. Pakartotinė stebėsena iš komandų, kurios sklandžiai praėjo atitikimą, rodo, kad maršrutizavimas laikomas kaip RF darbas nuo pirmo vietos sprendimo, o ne „išvalomas“ pabaigoje.

Produktyvus požiūris į galios stiprintuvą yra spręsti stabilumą, srovės maršrutizavimą ir šilumos elgesį anksti, prieš išlaidaujant energiją ieškant mažų iškraipymų sumažinimų. Kai šie elgesiai yra nustatyti, aukštesnis kilpos laimėjimas, prietaisų atnaujinimai ir išgryninta kompensacija paprastai virsta naudomis, kurios išlieka nepakitusios skirtingiems garsiakalbiams ir laidams. Be to, kai šis pagrindas nėra, geresni komponentai gali atskleisti naujas gedimų formas, ypač su reaktyviomis apkrovomis ir netobulais tikrojo pasaulio kabeliais, o toks rezultatas retai yra patenkinamas, kai pirmieji lauko ataskaitos atvyksta.

Pagrindiniai veiklos rodikliai

Techniniai specifikacijos

Stiprintuvų specifikacijos tampa patikimesnės, kai jos yra susietos su kartojamomis testavimo sąlygomis ir su grandinės fizinėmis ribomis. Kai perskaitau duomenų lapą, jaučiuosi labiau pasitikintis, kai nominali galia nurodyta kaip nuolatinė RMS galia į apibrėžtą apkrovą, su testavimo ribomis, kurios nepalieka vietos interpretacijai. Be šių sąlygų matavimas gali būti teisingas, bet jis tampa mažiau naudingas realiam pasaulio veikimui.

RMS galios ataskaitos dažniausiai yra labiausiai interpretuojamos, kai aiškiai nurodyta matavimo sąranka. Įvertinimas, kuris atrodo kuklus, bet išlieka stabilus minutes, paprastai geriau atitinka tai, kaip žmonės iš tikrųjų klauso, ypač kai kambarys yra šiltas, muzika yra tanki ir sesija trunka ilgiau nei greitas demonstravimas. Priešingai, muzikos galia arba trumpalaikiai įvertinimai gali atrodyti įspūdingai, vengiant ilgalaikių galios tiekimo įtampos sumažėjimo ir šilumos kaupimosi viduje šasi.

RMS galios testavimo sąlygos, kurios leidžia palyginti įvertinimą:

• Apkrovos impedansas (pvz., 8 Ω, 4 Ω)

• Diapazonas (pvz., 20 Hz–20 kHz)

• Iškraipymo riba prie įvertinimo (pvz., 0.1% THD)

• Kanalo vairavimo sąlyga (pvz., abu kanalai varomi stereo įrenginiams)

Visuotiniai harmoniniai iškraipymai (THD) yra šiurkštus įrankis, tačiau vis tiek suteikia realią įžvalgą, kai jis skaitomas su kontekstu. Labai mažas THD skaičius 1 kHz dažniu dažnai rodo stiprų kilpos laimėjimą ir priimtiną linijines savybes, tačiau man labiau atskleidžia matyti, kaip THD keičiasi kylant dažniui, kai išvesties lygis artėja prie diapazono viršaus, ir kai apkrova tampa mažiau draugiška. Šie pokyčiai dažnai yra tie, kur stiprintuvo asmenybė pasirodo, ne kaip rinkodaros kalba, bet kaip inžinerijos elgesys, kurį galima numatyti.

Dažnos priežastys, dėl kurių didėja THD tikruose matavimuose:

• Aukštesnio dažnio THD augimas, kuris priklauso nuo riboto atviro kilpos dažnio

• Kompensavimo pasirinkimai, kurie maino greitį už stabilumą

• Išvesties stadijos nelinariškumas, kai prietaisai perduoda srovę

• Iškraipymo spektrai, kuriuos dominuoja aukštesni komponentai, kurie gali skambėti aštresni, kai jie yra stumiami

Slew greitis nustato lubas, kaip greitai gali pasikeisti išvesties įtampa, ir tos lubos aiškiausiai pasirodo tranzientuose. Kai slew greitis baigiasi, girdimas rezultatas ne visada yra švelnus suminkštinimas; jis gali sukurti tranzientinius tarpinius moduliacijos produktus, kurie praeina į girdimą juostą. Tas neatitikimas, kai matavimas yra švarus stabiliose tonacijose, bet skamba užkimštai sudėtingose partijose, dažniausiai erzina klausytojus, nes jis atrodo nesuderinamas: stiprintuvas atrodo gerai, kol muzika tampa užimta.

Dizaino veiksniai, kurie dažnai veikia slew greičio galimybes:

• Įvesties etapo srovės pajėgumas

• Kompensacijos talpų vertės

• Efektyvus talpinis apkrovimas iš garsiakalbio ir kabelių

Praktinis būdas pagalvoti apie tai yra pažvelgti, kaip stiprintuvas elgiasi su ryškiais, aukšto lygio impulsais į sunkų garsiakalbį. Įrenginiai su pakankamu rezervu dažnai išlaiko detales be trūkinėjimo, nes jie nėra priversti į reabilitacijos elgseną.

Amortizavimo faktorius yra glaudžiai susijęs su išėjimo impedancija ir tampa ypač svarbus reaktiškiems garsiakalbių apkrovoms ir wooferių atgaliniam EMF. Maža išėjimo impedancija gali pagerinti garsiakalbio valdymą, tačiau tikrasis amortizavimo faktorius prie garsiakalbio terminų taip pat priklauso nuo kabelių, jungčių ir kitų išorinių veiksnių. Todėl labai dideli amortizavimo faktoriaus reitingai gali neatitikti realių veikimo sąlygų.

Sistemos elementai, kurie paprastai riboja tikrą amortizavimą prie vairuotojo:

• Garsiakalbio kabelio varža

• Jungtinių / kontaktų nuostoliai

• Krosovers induktoriai ir serijiniai elementai

• Kontaktų oksidacija laikui bėgant

Taigi, vietoj to, kad amortizavimo faktorių laikytume pasididžiavimo skaičiumi, jis labiau primena tvirtumo užuominą: ar stiprintuvas išlaiko bosų artikuliaciją ir toninį balansą, kai laidai, jungtys ir išdėstymas atrodo kaip įprasta namų sistema, o ne kaip kontroliuojamas laboratorinis įrenginys.

Apkrovos impedancijos galimybės yra viena iš atviresnių streso patikrinimų, nes ji priverčia kiekvieną subsistemą bendradarbiauti vienu metu. Veikimas prie 4 Ω ir 2 Ω apkrovų, taip pat prie reaktiškų apkrovų su stačiomis fazių kampais, priklauso nuo to, kaip valdomi išėjimo įtaisai, kaip įgyvendinama srovės ribojimo strategija, kaip stebima šiluminė elgsena ir kaip standus maitinimo šaltinis išlieka esant paklausai. Pagrindinis rūpestis yra ne tik tai, ar stiprintuvas veikia, bet ir tai, ar stabilus ir linijinis našumas išlieka palaikomas arti veikimo ribų be svyravimų, pertraukų ar šiluminio apribojimo, turinčio įtakos garso kokybei.

Subsistemos, kurios paprastai lemia sunkių apkrovų elgseną:

• Išėjimo įtaisų pasirinkimas ir saugaus veikimo srities valdymas

• Srovės ribojimo strategija (kaip ji įsijungia ir kiek staigiai)

• Maitinimo šaltinio standumas esant nuolatiniam srovės poreikiui

• Šilumos sekimas ir šilumos išsklaidymo efektyvumas

Tikroje praktikoje pastebėjau modelį: agresyvią apsaugą turintys dizainai gali atrodyti įspūdingai pirmo smūgio metu, tačiau gali tapti nenuspėjami dinamiškame medžiaga, kai apsauga įsijungia. Ramiai sekami šilumos poveikis ir elegantiškesnis srovės valdymas dažnai atrodo mažiau dramatiškai, bet nuosekliai, kas dažniausiai atitinka tai, ką ilgalaikiai klausytojai apibūdina kaip lengviau gyventi.

Našumo metrikos

Lyginimai laikosi tik tada, kai matavimo standartai yra nuoseklūs ir kai metrikas tikrai atitinka pakartojamus klausymo rezultatus. Išmokau būti atsargus su vieno skaičiaus palyginimais; jie gali būti emociškai tenkinantys, švarūs, paprasti, ryžtingi, vis dėlto nesugebantys prognozuoti, kaip stiprintuvas elgiasi realiuose garsiakalbiuose realiose patalpose.

RMS galia gerai veikia kaip bazinė linija, nes atspindi ilgalaikę galimybę. Sprogimo tipo reitingai, tokie kaip PMPO, daugiausia apibūdina, kiek aukštai trumpas pikis gali pašokti prieš maitinimas nusileidžia arba apsauga įsikiša. Poruojant stiprintuvą su garsiakalbiais, praktinis klausimas tampa ar jis gali tiekti švarią srovę per realius darbo ciklus be tyliai suspaudžiant dinamiką. Daugelis nusivylusių „aukštos galios“ porų nepasiteisina ne dėl to, kad skaičius yra suklastotas, bet dėl to, kad dizainas buvo derinamas trumpiems šou momentams, o ne ilgam klausymui realiame lygyje.

Dažnos priežastys, kodėl „aukštos galios“ poros neveikia praktikoje:

• Maitinimo šaltinis optimizuotas trumpiems demonstravimams, o ne ilgalaikiam nuskaitymui

• Šilumos išsklaidymas dydis vidurkiams, kurie neatitinka realaus naudojimo

• Srovės ribojimas, kuris aktyvuojasi anksti esant žemo impedanso svyravimams

Dažnio atsakas už girdimą juostą nėra labai įdomus kaip trofėjus. Jis tampa tikrai naudingas, kai sumažina girdimą fazės poslinkį, išsaugo impulsų laikymą ir išlaiko atsiliepimų elgseną prognozuojamą visame garso juostoje. Tai, ko ieškau, yra ne tik plokščias amplitudės atsakas, bet ir stabilus fazinis marginas apkrovos metu, nes tas stabilumas paprastai koreliuoja su nuosekliu įvaizdžiu ir mažesniu tik kai kuriuose įrašuose esančiu artefaktu.

Bruožai, kurie dažnai skiria gerai elgiančius plačiajuosčius dizainus nuo tų, kurie to nedaro:

• Stabilus kilpos elgesys vairuojant talpą ir induktivumą

• Juosta, kuri nesugriūva reikalaujant realaus garsiakalbio srovės

• Apkrovos tolerancija, kuri išvengia subtilių aukštų dažnių artefaktų nuo ribinės stabilumo

Signalo-iš triukšmo santykis (SNR) apibūdina, kiek tyliai veikia stiprintuvas, palyginti su pilnu išėjimu, tačiau šis skaičius tampa prasmės tik tuomet, kai nurodomas svėrimo ir nuorodos lygis. Pasiekti daugiau nei 100 dB tikruose produktuose paprastai atspindi ne tik tylų įėjimo etapą; tai atspindi disciplinuotą stiprinimo struktūrą, švarius raundus, apgalvotą žemės ir išdėstymo pasirinkimus, kurie sumažina magnetinį sujungimą ir išlaiko perjungimo triukšmą toli nuo jautrių mazgų. Čia dažnai jaučiuosi šiek tiek atsargiai: specifikacijos gali atrodyti nepriekaištingos, tačiau įdiegtas sistema gali vis dar šnibždėti ar ūžti, jei stiprinimo pasiskirstymas ir žemės sistema yra netvarkingi.

Dizaino ir integracijos veiksniai, kurie stipriai veikia realaus pasaulio triukšmą:

• Stiprinimo etapai per šaltinį, priešstiprintuvą ir stiprintuvą

• Energijos bėgių švarumo ir reguliatoriaus strategija

• Žemės sistema, kuri vengia ūžimo ciklų

• Išdėstymo praktikos, kurios sumažina sujungimą ir RF įsiskverbimą

• Išsivystymas perjungimo kraštuose „Class D“ ir mišriuose skaitmeniniuose/analoginiuose nustatymuose

Pasikartojanti pamoka iš realaus pasaulio yra ta, kad stiprintuvas, kuris matuojamas tyliai izoliacijoje, gali tapti triukšmingas visame sistemoje, jei kabeliai ir žemės sistema kviečia ciklinius srovių. Taigi KPI mąstysena dažniausiai viršija vidinį triukšmo lygį ir pereina į tai, kaip pakanti dizaino sistema yra įprastam kabeliui ir tipiškiems šaltinio įrenginiams.

Vienas siūlas jungia šiuos rodiklius kartu: KPI padeda labiausiai, kai jie numato elgesį realiame stresse, o ne tik idealiuose testiniuose tonuose. Stiprintuvai, kurie linkę patenkinti per laiką, retai yra tie, kurie „laimi“ vieną pavadinimo specifikaciją; tai tie, kurių matavimai išlieka nuoseklūs per dažnių, išėjimo lygio, temperatūros ir apkrovos, ir kurių apsaugos elgesys sklandžiai pereina, o ne sukrėsdama sistemą į girdimą pokytį. Tai ta akimirka, kai specifikacijos nustoja atrodyti kaip marketingas ir pradeda atrodyti kaip inžinerijos įrodymai.

Stiprintuvų diegimas 2026 metais

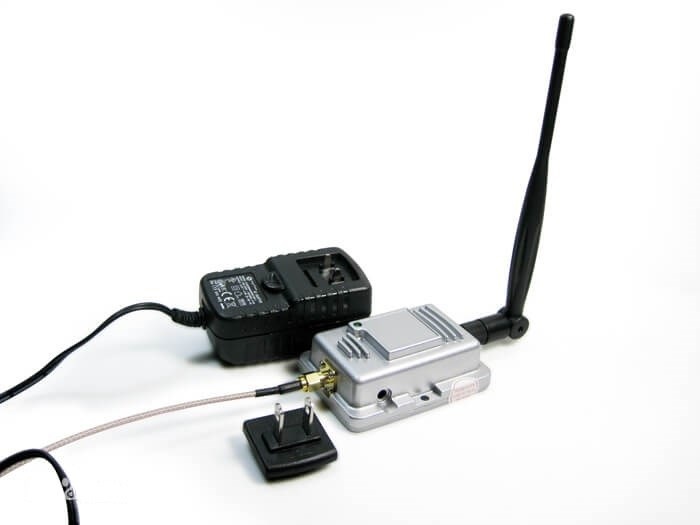

2026 metais, galingieji stiprintuvai (PAs) retai elgiasi kaip savarankiškas galutinis blokas, kurį galima optimizuoti izoliacijoje. Jie vis labiau nustato sistemos gyvybingumo toną, nes kasdieninė efektyvumas, tikroji linijinė veikla, šiluminė driftsija ir laikas, būtinas kalibravimui ir įrenginių suderinimui, visi pasireiškia kaštų, grafikų spaudimo ir lauko našumo kontekste. Daugelis komandų žemėje jaučia problemų paviršiaus pokytį: PA gali atrodyti įtikinamai kontroliuojamoje suolo aplinkoje, tačiau gali atskleisti nemalonius kraštinius atvejus, kai jis yra supakuotas, sujungtas su antenomis ir eksploatuojamas esant gamybai panašiems stresams ir variacijoms. Dėl to diegimai dažnai traktuoja PA kaip bendradarbiaujantį elementą kartu su antenos sąsaja, energijos tiekimu ir programinės įrangos korekcija, su validacijos planais, kurie numato, kad aparatinė įranga elgsis kitaip, kai ji paliks laboratoriją.

5G/6G infrastruktūra

Šiuolaikiniai 5G ir 6G radijo imtuvai naudoja RF galingus stiprintuvus kiekvienam antenos elementui masiniuose MIMO sistemose. Tai pakeičia vieną didelį galingą stiprintuvą daugybe mažesnių išskleistų stiprintuvų, kurie veikia griežtai pagal šilumines ir reguliavimo ribas. Švarus signalo perdavimas didelio piko moduliacijos metu taip pat turi būti išlaikomas mažinant energijos praradimą normaliomis eksploatavimo sąlygomis.

Linijinė veikla esant dideliam PAPR moduliacijai

Plati juosta OFDM dažnai generuoja didelį piko ir vidutinį galios santykį (PAPR). Tai iššūkis PAs išgyventi didelius pikas, nesukeliant jų spektrinio atsigimo, kuris nesukelia maskų ar pablogina šalia kanalo nuotėkį. Tai, kas paprastai komandą neramina, yra tai, kad atitiktis nėra viengubas matavimas kambario temperatūroje: našumas turi išlikti prognozuojamas per temperatūros svyravimus, įrenginio senėjimą ir apkrovos pokyčius, kuriuos sukelia antenos sujungimas, apvalkalo sąveika ir aplinkos judėjimas. Praktikoje linijiniai darbai tampa daugiakompleksės pratybos, o ne vieno skaičiaus tikslas.

Efektyvumas realistiniais eksploatavimo taškais

Bazinės stotys ir radijo imtuvai retai sėdi nuolatinėje pikų išėjimo būsenoje. Jie ilgai išlaiko sumažintą išėjimą, kur daugelis klasikinio PA dizainų greitai praranda efektyvumą. Kai masyvai didėja, vidutinė efektyvumas pradeda dominuoti eksploatacijos klausimu, nes jis formuoja aušinimo biudžetus, energijos išlaidas ir ilgalaikį patikimumo rezervą. Dėl to daugelis diegimų vertina efektyvumo technikas pagal tai, kaip jos elgiasi sumažintoje zonoje realistiniais grafikais ir srauto modelio, net jei tai mažiau žavinga nei cituoti pikinių skaičių.

Diegimo modeliai: architektūros ir algoritmų mišinys siekiant valdyti kompromisus

Pagrindinės infrastruktūros dizainai paprastai kombinuoja PA architektūros pasirinkimus su programinės įrangos pagrindu korekcijos, kad linjiškumas ir efektyvumas gali egzistuoti vienu metu, nesukeldami gamybos kalibracijos maratono.

Architektūrinės ir algoritminės technikos yra

dažnai derinamos 5G/6G radijo imtuvuose:

• Doherty stiliaus apkrovos moduliacija

• Apvalkalo sekimas (energijos moduliacija)

• Skaitmeninė predistorcija (DPD) su gamybos žinomų kalibravimo strategijomis

Doherty stiliaus PA išlieka plačiai naudojami, daugiausia dėl to, kad jie išlaiko stipresnį efektyvumą atsitraukimo zonoje, kur gyvena aukšto PAPR signalai. Ką stebi patyrę komandos, nėra simuliuotos kreivės grožis, bet tai, ar pranašumas išlieka įrenginių išplitimo, nuokrypio ir impedanso judėjimo sąlygomis. Dizainas gali atrodyti išskirtinai geras kruopščiai suderintame stende, tačiau tyliai prarasti pranašumą, kai įvesties neatitikimas, pakavimo poveikiai ir apvalkalo šilumos gradientai įeina į vaizdą. Dėl šios priežasties daug programų linksta prie patvaraus apkrovos moduliavimo elgesio, kuris išlieka stabilus tarp vienetų, net jei tai reiškia, kad reikia atsisakyti šiek tiek geriausios našumo, kuris pasireiškia tik esant idealiai derinimui.

Šalčio sekimas sumažina švaistomą įtampą, judindamas tiekimo įtampą pagal signalo amplitudę. Tikrasis apribojimas yra tai, kaip valdymo kilpa elgiasi, kai produktas yra spaudžiamas: atsilikimas gali išinflatuoti iškraipymą, o pernelyg agresyvus sekimas gali pakviesti EMI ir tiekimo sukeliamus artefaktus, kuriuos sunku izoliuoti. Praktikoje komandos dažnai pageidauja sekimo profilio, kurį lengviau apibūdinti ir reprodukuoti gamybos variacijose, nes tai sumažina vėlyvų siurprizų nerimą ir sutrumpina patvirtinimo ciklus.

DPD dažnai naudojamas lygiagrečiai PA linijavimui, tačiau 2026 metų diegimams suteikiamas neįprastai aštrus dėmesys kalibravimo elgsenai laukinėse sąlygose, o ne tik modelių sudėtingumui. Programos dažnai atranda, kad „paslėptas mokestis“ nėra skaičiavimas, o koeficientų valdymas ir pakartojamumas tarp flotilių.

DPD kalibravimo klausimai, kurie dažnai dominuoja diegimo diskusijose:

• Koeficientų atnaujinimo dažnis pagal temperatūrą ir senėjimą

• Veikloje naudojamos kalibravimo metodikos, kurios išvengia eismo trikdžių

• Atminties efektų ir temperatūros priklausomos elgsenos valdymas be trapios derinimo

Pasikartojanti diegimo pamoka yra ta, kad kalibravimo laikas, pakartotinio darbo rizika ir vieneto prie vieneto pakartojamumas gali nuspręsti, ar PA pasirinkimas gamyboje jaučiasi sklandžiai ar skausmingai. Dėl to PA parinktys vis dažniau vertinamos pagal tai, kaip elegantiškai jos bendradarbiauja su stabiliu, mažo kontakto DPD, o ne vertinamos tik pagal atskirus įrenginio metrikas.

MmWave, šilumos išskyrimas ir parazitiniai komponentai dažnai dominavo rezultatuose. Harmonikais derinamos metodikos, tokios kaip Class F ir inverse-F, naudojamos įtampos ir srovės bangų formoms formuoti, kad sumažintų susidūrimo sukeltą atpalaidavimą. Sudėtingumas kyla iš to, kad mmWave išdėstymo parazitiniai komponentai, pakavimo perėjimai ir tarpusavio jungtis gali paslinkti harmonines impedansus pakankamai, kad panaikintų teorinius laimėjimus. Dizainai, kurie geriausiai išlaiko, traktuoja harmonikų derinimą kaip sistemos discipliną: išdėstymo pasirinkimai, pasyviosios tinklų, pakavimas ir antenos sąsaja laikomi PA dizaino erdvės dalimi, o ne išvalymo darbu pabaigoje.

Perspektyva, kuri rezonuoja infrastruktūros komandose, yra ta, kad mmWave PA darbas mažiau susijęs su vieno „idealaus tipo“ atradimu ir labiau su variacijos kontrolės palaikymu. Įranga, kuri išlieka specifikacijose tarp daugelio vienetų, daugybėje aplinkų ir minimaliu pertvarkymu, linkusi laimėti diegimo pasitikėjimą.

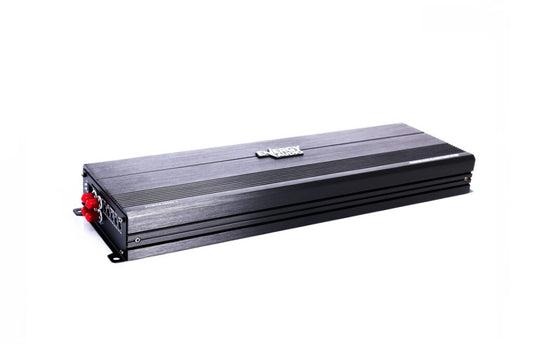

Elektriniai automobiliai

Elektriniuose automobiliuose stiprintuvai sėdi funkcijų kelyje, kurių klientai iškart pastebi ir kurioms reguliuotojai vis labiau atidžiai žiūri. Jie taip pat gyvena elektros aplinkoje, kuri palyginus su vartotojų elektronika jaučiasi negailestinga: tranzientai, tiekimo nuostoliai, žemės nuokrypiai ir plačios temperatūros svyravimai yra normalios veikimo sąlygos, o ne tinkamumo atvejai. Tai paprastai nukreipia dizaino diskusijas tolyn nuo pagrindinių audio specifikacijų ir link prognozuojamo elgesio realių transporto priemonės įvykių metu.

AVAS (akustinės transporto priemonių įspėjimo sistemos)

AVAS vertinama pagal tai, ar pėstieji nuosekliai gali atpažinti transporto priemonės buvimą. Tai nukreipia PA reikalavimus į nuoseklų akustinį išėjimą ir kontroliuojamus gedimo režimus, o ne siekiant maksimalaus garso.

AVAS pagrindu nustatomi PA lūkesčiai dažnai apima:

• Stabilus stiprinimas ir dažnio atsakas pagal temperatūrą

• Prognozuojamas pertraukas elgesys, kad įspėjimo parašai išliktų atpažįstami

• Tolerancija tiekimo nuostoliams ir bėgių tranzientams, būdingiems automobilių energijos sistemoms

Transporto programos dažnai randa nepatogų skirtumą tarp stendo matavimų ir transporto priemonėje elgesio. PA, kuris atrodo švarus pastovaus tiekimo atveju, gali elgtis kitaip, kai variklis veikia, apkrovos iškrovimas arba keičiasi žemės nuorodos. Dizainai, kurie apima apsauginius ribojimus, gerai apibūdintą atkūrimo elgseną ir konservatyvų laisvą vietą, linkę sumažinti vėlyvo derinimo apyvartą ir atitikties neapibrėžtumą.

ANC (aktyvus triukšmo panaikinimas)

ANC priklauso nuo žemo delsimo ir nuoseklios fazės reakcijos, nes stiprintuvas dalyvauja kontrolės ir valdymo kilpoje. Tai reiškia, kad juostos plotis, grupės delsimo stabilumas ir triukšmo lygis yra svarbūs aspektais, kurių paprastas audio testas gali neparodyti. Daugelis komandų išmoksta, kartais sunkiai, kad vienas THD skaičius 1 kHz nesupranta, kaip gerai ANC kilpa išlaikys atšaukimą ilgesniam laikui ir temperatūrai.

ANC orientuotos PA ribos dažnai pasireiškia kaip:

• Platus juostos plotis su fazės elgesiu, kuris išlieka plokščias per atšaukimo juostą

• Žemas triukšmas ir maža iškraipa kukliame išvesties lygyje, kur dažnai veikia ANC

• Stabilus veikimas esant temperatūros ir energijos tiekimo svyravimams, nes maži fazių poslinkiai gali sumažinti atšaukimą

Tai, kas dažniausiai skiria sėkmingus ANC įrenginius, yra stiprintuvo elgesys kilpoje: fazės stabilumas, mažos signalų linijinės charakteristikos ir pakartojamas delsimas realiomis darbo sąlygomis, o ne tik gerai atrodantys izoliuoti matavimai.

IoT ir akumuliatoriais maitinami RF mazgai

IoT įrenginiuose, nešiojamuose įrenginiuose ir akumuliatoriais maitinamuose RF mazguose inžinierių pastangos sutelktos į energijos efektyvumą esant žemiems ir vidutiniams siuntimo galingumams. Perjungimo režimo RF PA, ypač E klasės ir F klasės šeimos, dažnai pasirenkamos, nes bangos formos formavimas gali sumažinti sutapimą tarp drenažo įtampos ir srovės. Tačiau daugelyje mažų produktų nusivylimas kyla dėl to, kad tranzistorius retai būna vienintelis ribojantis veiksnys; įgyvendinimo detalės dažnai nustato ribą.

Harmoninė derinimas praktikoje

Šios architektūros remiasi harmoninėmis derinimo tinklų sistemomis, kad užtikrintų tikslinės impedancijos nuo pagrindinės iki harmoninės. Praktikoje nuostoliai ir kintamumas dažniausiai kyla iš aplinkos įgyvendinimo, o ne iš paties aktyvaus įtaiso.

Dažni įgyvendinimo butelkiukai:

• Komponentų Q ir tolerancijos, ypač mažų induktorių ir kondensatorių

• PCB parazitiniai, per induktyvumą ir žemės sugrįžimo kokybė

• Antenos derinimo svyravimas tarp įrenginių ir vartotojo elgesio sukelti poslinkiai

Praktinis išvados, prie kurių dauguma komandų galiausiai prieina, kartais su šiek tiek apgailestavimo, yra tas, kad efektyvumas dažnai „išleidžiamas“ derinimo tinkle ir jungtyse, dar prieš tai, kai jis prarandamas tranzistoriuje. Programos, kurios anksčiau investuoja į EM ko-simuliaciją, kontroliuojamos impedanso išdėstymą ir tvirtas derinimo strategijas, dažnai išsiunčia produktus su nuoseklesniu baterijų tarnavimo laiku nei programos, kurios pagrinde dėmesį skiria aukštesnės našumo prietaiso pasirinkimui.

Sisteminė bendrai projektavimas

Akumuliatoriais maitinami produktai vis dar privalo atitikti emisijos ribas ir bendradarbiavimo reikalavimus. Perjungimo PA gali generuoti harmonikas ir trukdžius, kai harmoninės terminacijos pasikeičia dėl gamybos variacijos arba antenos derinimo. Patikimiausi dizainai traktuoja antenos sąsają kaip kintamą apkrovą ir projektuoja tolerancijai, o ne tobulumui. Daugelyje gabenamų produktų komandos priima kuklų pikinių efektyvumo kritimą, kad gautų prognozuojamesnį spektrinį elgesį per realaus pasaulio elgesį, korpuso poveikius ir vieneto skirtumus.

Infrastruktūroje, automobilių pramonėje ir IoT PA sėkmė vis labiau priklauso nuo to, kiek valdomas ir pakartojamas tas elgesys, o ne nuo to, kaip įspūdingai atrodo vienas pikinių metrikas izoliuotai. Tokios technikos kaip Doherty operacija, apvalkalų sekimas ir harmoninė derinimas teikia naudos tik tada, kai jos išlieka stabilios per temperatūros svyravimus, nesutapimus, proceso svyravimus ir senėjimą. Konkurencingiausi 2026 metų diegimai linkę derinti RF dizainą su energijos valdymu ir programinės įrangos koregavimu, tuo pačiu atsižvelgdami į požiūrius, kurie išlaiko kalibracijos pastangas prognozuojamomis ir sumažina vėlyvosios sistemos siurprizų tikimybę.

Išvada

Stiprintuvo našumas priklauso ne tik nuo išvesties galios. Stabilus veikimas reikalauja kruopštaus biudžeto, atsiliepimo, šilumos elgesio, apkrovos sąveikos ir energijos tiekimo našumo valdymo. Skirtingi stiprintuvo dizainai skirtingais būdais balansuojasi efektyvumą, linijiniškumą ir patikimumą priklausomai nuo taikymo. Kadangi šiuolaikinės sistemos reikalauja didesnio galios tankio ir efektyvumo, sėkmingas stiprintuvo dizainas vis labiau remiasi prognozuojamo našumo išlaikymu realiomis darbo sąlygomis.

Dažnai užduodami klausimai (DUK)

1. Kodėl stiprintuvo našumas labai priklauso nuo energijos tiekimo, o ne tik nuo paties stiprintuvo grandinės?

Galingumo stiprintuvas tiesiogiai nesukuria išėjimo energijos iš įėjimo signalo. Vietoj to, įėjimo bangos forma kontroliuoja, kiek energijos yra imama iš DC tiekimo ir tiekiama apkrovai. Dėl to maitinimo šaltinio stabilumas stipriai veikia stiprintuvo veikimą esant didelėms apkrovoms. Silpna tiekimo reguliacija, bėgių kritimas, prasta žemė ir nepakankamas srovės tiekimas gali sumažinti dinaminį našumą, padidinti iškraipymus ir sukelti nestabilumą esant aukštos išėjimo sąlygoms. Daugelio praktinių stiprintuvų projektų ilgalaikė patikimumas priklauso tiek nuo maitinimo šaltinio elgesio, tiek nuo srovės grąžinimo valdymo, kaip ir nuo pačių aktyvių komponentų.

2. Kodėl šilumos elgesys laikomas vienu didžiausių iššūkių A klasės ir AB klasės stiprintuvų projekte?

A klasės ir AB klasės stiprintuvai nuolat skleidžia šilumą, nes jų išėjimo įrenginiai išlieka iš dalies arba visiškai veikiantys net ir nenaudojimo sąlygomis. Kai vidinė temperatūra kyla, tranzistorių veikimo taškai gali pasislinkti, nuolatinė srovė gali keistis, o iškraipymų elgesys gali netikėtai pasikeisti. Todėl šilumos valdymas tampa sistemos lygio projektavimo problema, apimančia šilumos perdavimo elementus, oro srautus, šilumos jungimus, jutiklių vietą ir nuolatinės srovės sekimą. Net mažos mechaninės permainos, tokios kaip nuolatinės srovės jutiklio perkėlimas arba šilumos perdavimo slėgio keitimas, gali reikšmingai paveikti ilgalaikį stabilumą ir iškraipymų našumą.

3. Kaip neigiama atsiliepimo sistema pagerina stiprintuvo linariškumą ir kartu įneša stabilumo problemų?

Neigiama atsiliepimo sistema sumažina iškraipymus ir stabilizuoja uždarosios kilpos stiprintuvo stiprį, koreguodama nelinearų elgesį stiprintuve. Tačiau, kai signalo dažnis didėja, kaupiamos fazių poslinkis uždaroje kilpoje gali sumažinti fazės maržą ir potencialiai sukelti banguotumą ar osciliaciją. Reaktyvios garsiakalbių apkrovos, ilgos kabeliai ir parazitiniai talpumai tai apsunkina, nes jie keičia kilpos atsaką realiomis veikimo sąlygomis. Todėl dizaineriai naudoja kompensacines grandines, amortizavimo apdirbimo schemas ir kruopščius išdėstymo metodus, kad subalansuotų juostos plotį, iškraipymų sumažinimą ir stabilų veikimą.

4. Kodėl reaktyvios garsiakalbių apkrovos stiprintuvams yra kur kas sunkesnės nei paprastos rezistorių apkrovos?

Tikri garsiakalbiai nesielgia kaip pastovūs rezistoriai. Jų impedancija keičiasi su dažniu ir dažnai turi indukcines bei rezonansines charakteristikas, kurios keičia srovės fazių santykius. Šios kintančios elektros sąlygos verčia stiprintuvą valdyti sudėtingą srovės srautą, greitą tranzitą ir besikeičiantį atsiliepimo elgesį vienu metu. Stiprintuvas, kuris atrodo stabilus su paprastu laboratoriniu rezistoriumi, gali tapti nestabilus, osciliuoti arba stipriai iškraipyti, prijungus prie reaktyvių garsiakalbių ir ilgų kabelių.

5. Kodėl nuolatinės srovės kontrolė yra tokia svarbi sumažinant kryžminį iškraipymą AB klasės stiprintuvuose?

AB klasės stiprintuvai sumažina kryžminį iškraipymą leisdami abiems išėjimo įrenginiams šiek tiek veikti aplink nulio perėjimo regioną. Jei nuolatinė srovė tampa per maža, atsiranda nenutrūkstamumas įrenginių perdavimo metu, sukeliantis girdimą kryžminį iškraipymą. Jei nuolatinė srovė tampa per didelė, tuščiosios būsenos šilumos sklaida smarkiai kyla, o šilumos pabėgimo rizika didėja. Efektyvūs nuolatinės srovės sistemos todėl naudoja šilumos sekimo grandines, tokias kaip Vbe dauginimo prietaisai, ir kruopščiai išdėstytus jutiklius, kad išlaikytų stabilias veikimo sąlygas esant temperatūros pokyčiams ir ilgiems klausymosi seansams.

6. Kodėl PCB išdėstymas tampa ypač svarbus didelio efektyvumo D klasės stiprintuvuose?

D klasės stiprintuvai perjungia dideles sroves labai dideliais greičiais, sukurdamas stiprius elektromagnetinius laukus ir greitas tranzitines briaunas. Prastas PCB išdėstymas gali padidinti parazitinę induktyvą, spinduliuojamą EMI, perjungimo triukšmą ir žemės grandinės trikdžius. Mažos maršruto klaidos aplink durų variklio kilpas ar didelės srovės grąžinimo takus gali paversti kitaip efektyvų stiprintuvą nuolatinio nestabilumo ir emisijų problemų šaltiniu. Dėl to D klasės stiprintuvų išdėstymas dažnai priartėja prie RF sistemos projektavimo, o ne tradicinio žemo dažnio garso dizaino.

7. Kaip išėjimo apsaugos sistemos padeda užkirsti kelią katastrofiškam stiprintuvo ir garsiakalbio gedimui?

Apsaugos grandinės stebi pavojingas veikimo sąlygas, tokias kaip DC poslinkis, per didelė srovė, perkaitimas ir nenormalūs įjungimo tranzitai. Jei atsiranda gedimo sąlyga, relės ar kietųjų medžiagų atjungimo sistemos izoliuoja garsiakalbį prieš pradedant naudoti žalingą srovę, pasiekiančią apkrovą. Šios grandinės ypač svarbios, nes daugelis stiprintuvų gedimų atsiranda staiga esant šilumos stressui, trumpiems jungimams ar nestabilioms veikimo sąlygoms. Patikimos apsaugos sistemos padeda užkirsti kelią brangiam garsiakalbių pažeidimui ir sumažina grandininio stiprintuvų gedimų riziką nestabilaus veikimo metu.

8. Kodėl didelio slopinimo koeficiento specifikacijos kartais gali būti klaidingos tikruose garso sistemose?

Damping factor atspindi ryšį tarp garsiakalbio impedanso ir stiprintuvo išvesties impedanso, padedantis apibūdinti, kaip gerai stiprintuvas kontroliuoja garsiakalbio judėjimą ir atgalinio elektromotorinio jėgos poveikį. Tačiau tikrasis slopinimas, su kuriuo susiduria garsiakalbis, taip pat yra paveiktas kabelių varžos, jungiamųjų detalių kokybės, filtravimo komponentų ir kontaktų oksidacijos laikui bėgant. Labai dideli slopinimo koeficientai, matuojami laboratorinėmis sąlygomis, todėl gali nesukelti tiesioginių prasmingų skirtumų realiame pasaulyje, kai yra įvedama įprasta garsiakalbių laidų ir sistemos nuostolių.

9. Kodėl šiuolaikiniai 5G ir 6G galios stiprintuvai labai priklauso nuo tokių technikų kaip Doherty veikimas, paketo sekimas ir skaitmeninė predistorcija (DPD)?

Šiuolaikinės belaidės ryšių sistemos naudoja didelį virš peak-to-average power ratio (PAPR) moduliacijos schemas, kurioms reikia tiek didelės efektyvumo, tiek puikios linijos. Doherty architektūros pagerina efektyvumą mažinimo veikimo sąlygose, paketo sekimas dinamiškai reguliuoja tiekimo įtampą, kad sumažintų švaistomą energiją, o DPD taiso nelinearinį iškraipymą, sukurtą RF stiprintuvo. Šios technikos veikia kartu, kad išlaikytų signalo kokybę, sumažintų šilumos generaciją ir patenkintų griežtus spektro reguliavimus, tuo pačiu palaikydamos didelio duomenų perdavimo greičio ryšių sistemas.

10. Kodėl stiprintuvo elgesys realiomis stresinėmis sąlygomis dažnai yra svarbesnis nei izoliuotos laboratorinės specifikacijos?

Daugelis stiprintuvų pasiekia įspūdingas specifikacijas kontroliuojamomis testų sąlygomis, naudodami fiksuotas rezistines apkrovas, trumpų trukmių signalus ir idealias maitinimo šaltinius. Tačiau realus veikimas įveda šilumos kaupimąsi, reaktiškas garsiakalbių apkrovas, kabelių poveikį, įtampos svyravimus, ilgalaikį šalinimo nuokrypį ir pasikartojančius tranzitinius pikus. Stiprintuvai, kurie išlaiko prognozuojamą elgesį, esant besikeičiančiai temperatūrai, sudėtingoms apkrovoms ir ilgam operavimui, paprastai užtikrina patikimesnį ilgalaikį našumą nei dizainai, optimizuoti pirmiausia izoliuotiems standartiniams matavimams.
