Supratimas apie termistorius, varistorius ir LDR elektroninėse grandinėse

Termistoriai, varistoriai ir fotorezistoriai yra varža pagrįsti komponentai, reaguojantys į temperatūros, įtampos ar šviesos pokyčius.Termistoriai padeda nustatyti temperatūrą, apsaugą nuo viršsrovių, išjungti išdeginimą ir slopinti viršįtampio srovę.Varistoriai apsaugo grandines nuo įtampos šuolių, o fotorezistoriai valdo šviesai jautrias perjungimo sistemas.Šiame straipsnyje paaiškinama jų darbo elgsena, grandinės taikomosios programos, apsaugos vaidmenys, dizaino svarstymai ir praktinis panaudojimas elektroninėse sistemose.

Katalogas

Termistorių tipų tyrinėjimas

Termistoriai yra svarbūs temperatūros jutimo ir reguliavimo komponentai, siūlantys funkcionalumą įvairiose pramonės šakose.Jie plačiai skirstomi į teigiamo temperatūros koeficiento (PTC) ir neigiamo temperatūros koeficiento (NTC) kategorijas, atsižvelgiant į jų atsparumo temperatūrai ryšį.Jų charakteristikų ir pritaikymo supratimas ne tik pabrėžia jų inžinerinį lankstumą, bet ir parodo jų galimybes sprendžiant praktinius šilumos valdymo iššūkius.

Teigiamo temperatūros koeficiento (PTC) termistoriai

PTC termistoriai padidina elektrinę varžą kylant temperatūrai.

Jų atsparumo savybė leidžia savarankiškai reguliuoti šildymo galimybes, todėl sumažėja išorinių valdiklių poreikis.Ši funkcija dažnai naudojama sistemose, kurioms reikalinga apsauga nuo per didelės srovės, pavyzdžiui, šiluminiai jungikliai, kurie pertraukia grandines perkaitimo atveju.Taikymas apima jautrių elektroninių grandinių apsaugą nuo temperatūros sukeltų pažeidimų, kartu užtikrinant pramoninės įrangos veikimo nuoseklumą.Šis dvigubas dėmesys saugai ir našumui yra veiksmingas naudojant buitinius šildytuvus arba automobilių temperatūros reguliavimo sistemas.PTC termistoriai dinamiškai reaguoja į aplinkos šilumines sąlygas.Subalansuodami sistemos stabilumą su minimaliu įsikišimu, jie rodo inžineriją, kuri teikia pirmenybę patikimumui ir naudojimo paprastumui, o ne sudėtingumui.

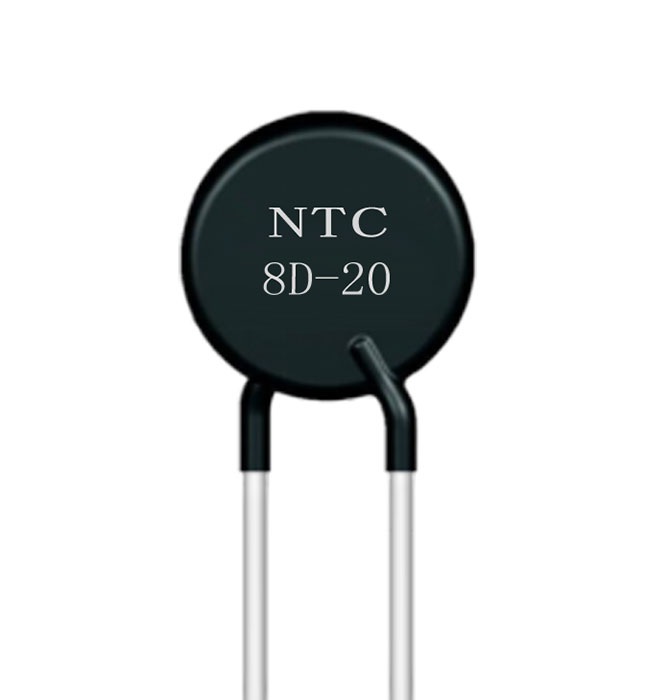

Neigiamo temperatūros koeficiento (NTC) termistoriai

NTC termistoriai sumažina savo varžą kylant temperatūrai.

Dėl šios savybės jie yra neatsiejami nuo tikslių temperatūros matavimo sistemų.Jų greitas ir tikslus atsakas į šiluminius poslinkius yra ypač naudingas tokiose aplinkose kaip medicininės diagnostikos įranga ar klimato reguliavimo sistemos.Viršįtampio srovės slopinimas yra dar viena svarbi programa, nes NTC termistoriai padeda apsaugoti maitinimo šaltinius, elektros variklius ir panašias grandines nuo staigių srovės šuolių.Ši buferio funkcija palaiko kontroliuojamus paleidimo procesus ir išsaugo elektroninių komponentų ilgaamžiškumą.NTC termistorių pritaikomumas dažnai puikiai dera su praktiniais pritaikymais, tokiais kaip skaitmeniniai termometrai ir pramoniniai stebėjimo jutikliai.Jų indėlis į nuspėjamą priežiūrą ir sistemos efektyvumą pabrėžia išplėstą praktinį funkcionalumą, ne tik pagrindinį grandinės veikimą.

PTC ir NTC termistorių pasirinkimas priklauso nuo atitinkamos sistemos šiluminės dinamikos ir norimų atsako charakteristikų įvertinimo.

Aplinkoms, kuriose pabrėžiamas saugumas ir atsparumas, PTC termistoriai siūlo laipsnišką pasipriešinimo didinimą, idealiai tinka savireguliuojančioms sistemoms, kurioms kyla perkaitimo rizika.

Kai reikalingas tikslus šiluminis stebėjimas, NTC termistoriai šviečia savo tiesioginio ir tikslaus aptikimo galimybėmis, ypač didelio jautrumo programose.

Platesnės termistorių pasirinkimo pasekmės pranoksta technines funkcijas, atspindinčias šiuolaikines inžinerines vertybes, tokias kaip tvarumas, veikimo pritaikomumas ir pažangus požiūris į sistemos projektavimą.Jų vaidmuo pabrėžia pragmatiškumą ir kūrybiškumą, susijusį su paprastų komponentų panaudojimu novatoriškiems sprendimams.

Termistorių taikymas grandinėse

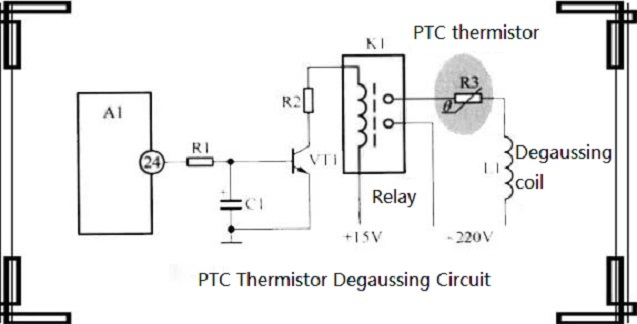

PTC termistoriai degausavimo mechanizmuose

Teigiamo temperatūros koeficiento (PTC) termistoriai yra integruoti į spalvoto televizoriaus ekrano išjungimo grandines.Jie palengvina magnetinių laukų, galinčių pakenkti ekrano veikimui, pašalinimą, nes padidina jų atsparumo savybes, priklausančias nuo temperatūros.

Išdeginimo grandinę paprastai sudaro šie komponentai:

(1) PTC rezistorius.
(2) degausavimo ritė.
(3) Valdymo relė.
(4) Pavaros tranzistorius.
5) valdymo procesorius, prižiūrintis jų veikimą.

Įjungus maitinimą, valdymo procesorius inicijuoja išjungimo seką.Jis nukreipia pavaros tranzistorių, kuris veikia kartu su rele, kad palaikytų grandinės tęstinumą.Iš pradžių PTC rezistorius siūlo mažą varžą, leidžiančią aukštam srovės lygiui tekėti per degausavimo ritę.

Kadangi srovė šildo PTC rezistorių:

• Didėjanti jo varža dinamiškai sumažina srovę, tekančią per ritę.
• Energijos sklaida rezistoriuje laikui bėgant mažėja.
• Valdomas srovės sumažinimas efektyviai pašalina magnetinius trukdžius, todėl ekranas veikia optimaliai.

Šio mechanizmo sėkmė apima sudėtingą sinchronizavimą, reikalingą tarp grandinės komponentų.Pasiekus šią pusiausvyrą, išvengiama per didelio energijos švaistymo, sumažinamas šiluminis įtempis ir padidėja pagrindinės elektronikos patvarumas.

Siekiant pagerinti šį dizainą, buvo naudojamos įvairios rezistorių medžiagos ir valdymo metodai.Šie pakeitimai padidina energijos vartojimo efektyvumą ir išlaiko patikimą veikimą.Be to, dinaminis atsparumo ir temperatūros ryšys parodo adaptyviojo medžiagų mokslo pažangą, parodydamas jo apčiuopiamą naudą įvairiose technologinėse programose.

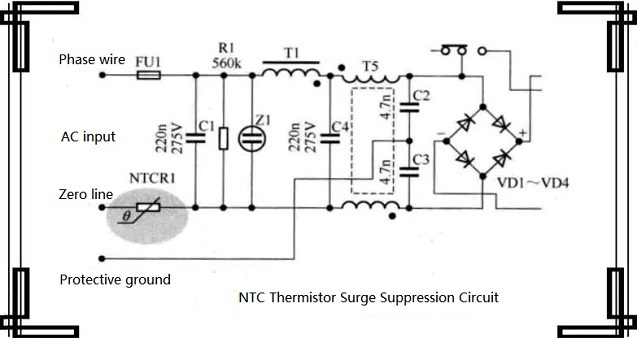

NTC termistoriai viršįtampio srovės slopinimui

Neigiamo temperatūros koeficiento (NTC) termistoriai užtikrina efektyvų viršįtampio srovės slopinimą įjungimo fazėse.Aktyviai valdydami elektros srautus, jie apsaugo jautrius komponentus ir apsaugo nuo žalos dėl staigių energijos šuolių.

Kintamosios srovės grandinėje NTC termistorius veikia:

• Padėtas nuosekliai grandinėje.
• Paleidžiant pasižymi dideliu pasipriešinimu, kad būtų apriboti srovės šuoliai.
• Palaipsniui mažėjantis pasipriešinimas, kylant jo temperatūrai dėl sugertos energijos.

Šis procesas leidžia normaliai tekėti srovei, kai termistorius stabilizuojasi, užtikrinant sklandų grandinės veikimą.

Tokių saugių nuo gedimų mechanizmų įtraukimas parodo esmines elektroninių sistemų apsaugos strategijas įvairiomis aplinkos ir veikimo sąlygomis.Pažymėtina:

• Realaus pasaulio testavimas: empiriniai duomenys ir modeliavimo rezultatai naudojami našumui pagerinti.
• Grandinės projektavimo veiksniai: dažnai manoma, kad strateginis išdėstymas arčiau didelės apkrovos komponentų sumažina riziką ir užtikrina sklandų maitinimo inicijavimą.

Tokie sprendimai skatina giliau įvertinti, kaip pasyvūs komponentai prisideda prie šiuolaikinės elektronikos patikimumo.

Pavyzdžiui:

(1) Jie užtikrina nuoseklią apsaugą su minimalia intervencija.
(2) Jų dizaino paprastumas skatina tvirtumą ir praktinį ilgaamžiškumą.

Pramonės, naudojančios šį metodą, turi naudos iš jo universalumo, nesvarbu, ar tai būtų vartotojui skirti įrenginiai, energijos valdymo sistemos ar didelės pramoninės mašinos.Šis įgyvendinimas sustiprina pagrindinę projektavimo filosofiją, suderindama pritaikomumą ir saugumą, kad būtų patenkinti vis sudėtingesnių elektros tinklų poreikiai.

Termistoriaus grandinės taikymas

Varistoriai yra nuo įtampos priklausomi rezistoriai, kurių atsparumas netiesiškai sumažėja, kai naudojama įtampa viršija tam tikrą slenkstį.Šie komponentai plačiai naudojami jautrioms elektroninėms grandinėms apsaugoti nuo trumpalaikių viršįtampių, kuriuos sukelia tokie reiškiniai kaip elektros šuoliai ir šuoliai.Sugerdami perteklinę energiją ir ribodami įtampos amplitudę, varistoriai suteikia grandinėms elastingumo sluoksnį, skatinantį veikimo stabilumą ir tvirtumą.

Jų funkcionalumas apima kintamosios srovės ir nuolatinės srovės grandines, kuriose jie atlieka įvairius vaidmenis, įskaitant:

• Stabilizuojantys įtampos svyravimai
• Viršįtampių slopinimas
• Sugeria didelės energijos spyglius
• Apriboti amplitudės ekskursus
• Apsauga nuo destruktyvių aukštos įtampos lankų susidarymo

Nepaisant to, varistorių veikimas laikui bėgant keičiasi dėl tokių veiksnių kaip ilgalaikis viršįtampio poveikis arba pasikartojantis energijos išsklaidymo laikotarpis.Dėl šių nusidėvėjimo mechanizmų gali sumažėti apsauginis veiksmingumas, todėl norint išlaikyti ilgalaikį patikimumą, reikia apgalvoto dizaino ir aktyvių priežiūros strategijų.

Kintamosios srovės įvesties apsauga perjungiamiesiems maitinimo šaltiniams

Perjungiamieji maitinimo šaltiniai dažnai susiduria su nereguliariais įtampos sutrikimais, atsirandančiais dėl tokių šaltinių, kaip elektros triukšmas arba atmosferos žaibo smūgis.Varistoriaus įvedimas į kintamosios srovės įvesties skyrių yra veiksminga atsakomoji priemonė nuo šių trumpalaikių įvykių.

Pavyzdžiui, esant viršįtampiui 220 V kintamosios srovės įvesties sistemoje, įtaisytasis varistorius (pvz., R1 grandinėje) greitai sumažina varžą, sugerdamas energijos perteklių ir įtampą fiksuodamas saugiose ribose.Šis reaguojantis veiksmas apsaugo jautrius komponentus nuo galimos viršįtampio žalos ir taip užtikrina stabilų ir nepertraukiamą sistemos veikimą.

Veiksniai, į kuriuos reikia atsižvelgti renkantis varistorių ir jo specifikaciją

Norint efektyviai integruoti varistorių į perjungimo maitinimo šaltinį, reikia išsamiai ištirti grandinės įtampą ir energijos dinamiką.Pagrindiniai svarstymai:

• Didžiausia numatoma pereinamoji įtampa grandinėje
• Varistoriaus energijos sugėrimo galimybė
• Varistoriaus atsako laikas

Pasirinkus varistorių, galintį patenkinti energijos poreikį ekstremalių viršįtampių metu, grandinė apsaugoma nuo pavojų.Pavyzdžiui, nepakankamai įvertinus komponento energetinę vertę, gali sumažėti apsaugos efektyvumas susidūrus su reikšmingais trumpalaikiais įvykiais.Užtikrindamas, kad varistorius atitiktų matmenų ir energijos kriterijus, jis gali optimizuoti grandinės veikimą, kad atlaikytų praktines sąlygas.

Eksploatavimo trukmė ir techninės priežiūros praktika

Nors varistoriai pasižymi trumpalaikiu slopinimu, jų medžiagos charakteristikos keičiasi nuolatinio įtempimo metu, o tai turi įtakos jų ilgalaikiam reagavimui.Norint pasiekti ilgalaikį veikimą, patartina sistemingai vertinti ir pakeisti varistorius, ypač esant dideliam įtempimui.

Diagnostikos įrankiai, tokie kaip galios analizatoriai ar specializuoti testeriai, kontroliuoja varistoriaus funkcionalumą kontroliuojamomis sąlygomis.Šie vertinimai atskleidžia naudojimo tendencijas, kad būtų galima numatyti galimus gedimus ir planuoti priežiūrą.Šis metodas sumažina trikdžius ir padidina bendrą apsaugotos grandinės gyvavimo ciklą.

Funkcijos be apsaugos nuo viršįtampio

Be trumpalaikio slopinimo, varistoriai prisideda prie grandinės patikimumo, sumažindami nenuspėjamus įtampos pokyčius.Jų greitas ir prisitaikantis atsakas apsaugo paskesnius komponentus, tokius kaip:

• Kondensatoriai
• Mikrovaldikliai
• Perjungimo tranzistoriai

Ši stabilizavimo galimybė užtikrina, kad jautrios sistemos išlaikytų pusiausvyrą tarp svyruojančių įėjimo įtampų.Varistorių suderinimas su veikimo patikimumu yra naudingas tokiuose sektoriuose kaip pramonės automatika, atsinaujinančios energijos sistemos ir ryšiai, kur svarbu tikslumas ir nuoseklumas.Greitas jų atsakas įkvepia pasitikėjimą, kad darbas vyksta sklandžiai įvairiomis aplinkos ir elektros sąlygomis.

Strategiškai įtraukus varistorius ir reguliariai vertinant jų veikimą, atskleidžiamas neprilygstamas jų pajėgumas palaikyti šiuolaikinę elektroniką.Apsauginių strategijų subalansavimas su niuansuotu varistorių charakteristikų supratimu ne tik sustiprina tiesiogines apsaugos priemones, bet ir padidina elektroninių ekosistemų, susiduriančių su įvairiais veiklos iššūkiais, patvarumą ir funkcionalumą.

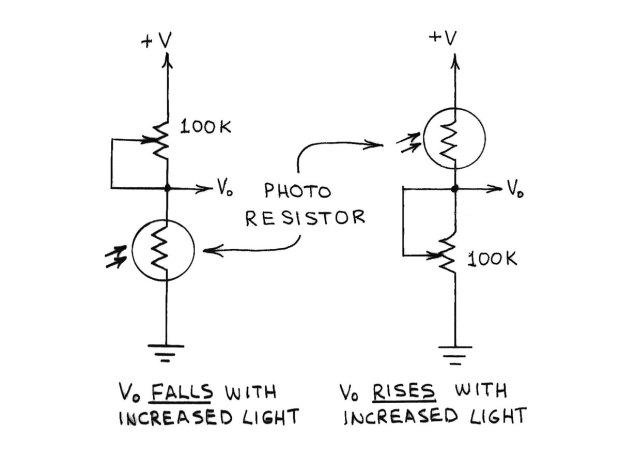

Fotorezistoriaus pagrindai ir grandinės taikymas

Fotorezistoriai, plačiai pripažįstami kaip nuo šviesos priklausomi rezistoriai (LDR), yra esminiai elektroniniai komponentai, kurių varža kinta priklausomai nuo krintančios šviesos intensyvumo.Jų veikimas pagrįstas fotolaidumo efektu, kai šviesos poveikis padidina medžiagos laidumą ir atitinkamai sumažina jos atsparumą.Šis dinaminis atsakas į kintančias šviesos sąlygas plačiai naudojamas grandinėse, kurioms reikalingas tikslus šviesos jutimas arba automatinis valdymas.

Fotorezistoriai šviesos valdomų jungiklių grandinėse

Fotorezistoriai išpopuliarėjo grandinėse, skirtose automatiškai reguliuoti apšvietimą, įskaitant gatvių apšvietimą, prieškambario apšvietimo sistemas ir sodo šviestuvus.

Šios veiklos įžvalgos apibūdina tokių grandinių veikimą:

• Didelis šviesos intensyvumas: Veikiant šviesioms sąlygoms, fotorezistorius (R1) užregistruoja didelį pasipriešinimo sumažėjimą, dėl kurio sumažėja įtampa tiristoriaus (VS1) arba analogiško perjungimo įtaiso valdymo blokuose.Dėl to lempos grandinė lieka išjungta.

• Silpno apšvietimo intensyvumas: Esant blankioms arba nakties sąlygoms, R1 varža žymiai padidėja, todėl padidėja valdymo užtvaro įtampa.Kai įtampa viršija įjungimo slenkstį, tiristorius pradeda laidumą, kuris įjungia prijungtą lempą ir pradeda apšvietimą.

Norint toliau optimizuoti tokias sistemas, į grandinę integruotas reguliuojamas rezistorius (RP1).RP1 leidžia keisti sistemos jautrumą aplinkos apšvietimui.RP1 atsparumo reguliavimas suteikia galimybę prisitaikyti prie įvairios aplinkos, atsižvelgiant į sezoninius pokyčius arba struktūrinį šešėlį, kuris keičia apšvietimo sąlygas.

Norint sukurti efektyvų šviesa valdomą jungiklį, reikia visapusiško požiūrio į komponentų pasirinkimą, grandinės konfigūraciją ir aplinkosaugos iššūkius.Konkrečios medžiagos, pvz., fotorezistoriai, pagaminti iš kadmio sulfido (CdS), yra įprasti dėl jų didelio jautrumo matomos šviesos bangos ilgiams.Dėl aplinkosaugos problemų, susijusių su kadmiu, tiriamos alternatyvios medžiagos, kad būtų galima užtikrinti saugesnį ir tvarų naudojimą.

Kai kurie praktiniai aspektai turi įtakos dizaino tikslumui:

• Temperatūros poveikis: Temperatūros svyravimai gali paveikti fotorezistoriaus jautrumą ir pakeisti jo veikimą įvairiomis sąlygomis.

• Pašalinės šviesos trukdžiai: Fotorezistoriaus ekranavimas nuo nenumatytų šviesos šaltinių naudojant nepermatomą korpusą su tiksline diafragma yra paprastas, bet efektyvus sprendimas, užtikrinantis tikslų kalibravimą.

• Aplinkos apsauga: Ypač lauko grandinėse, komponentų įdėjimas į atmosferos poveikiui atsparius korpusus apsaugo nuo drėgmės ar kietųjų dalelių sukeltos žalos.

Be to, senėjimo padariniai, tokie kaip laipsniškas fotorezistorių jautrumo poslinkis ilgesnį laiką, pabrėžia perkalibravimo praktikos svarbą siekiant išlaikyti veikimo tikslumą.

Praktiniai fotorezistoriais pagrįstų sistemų naudojimo atvejai suteikia vertingų pamokų:

• Laiko signalai: Gatvių apšvietimo grandinėse delsos valdymas naudojamas siekiant sumažinti trumpus šviesos pokyčius iš šaltinių, tokių kaip pravažiuojantys automobilio priekiniai žibintai, kad būtų išvengta mirgėjimo ir klaidingo suveikimo.

• Priežiūra ir reguliavimas: Ilgalaikis tokių sistemų veikimas naudingas periodiškai perkalibruojant RP1.Aplinkos pokyčiai, pvz., trukdantis augmenijos augimas arba statybos veikla, keičianti šviesos modelius, reikalauja koreguoti slenksčius, kad būtų išlaikytas efektyvumas.

Šie pritaikymai ne tik prailgina sistemos eksploatavimo laiką, bet ir padeda sumažinti energijos švaistymą, sumažina perteklinius aktyvavimus ir optimizuoja energijos naudojimą.

Be apšvietimo sprendimų, fotorezistoriai gali būti naudojami įvairiose pramonės šakose.Šie komponentai pagerina robotų navigacijos sistemas, pvz., linijos sekimo mechanizmus arba šviesos ieškojimą autonominiuose įrenginiuose.Optinėse sistemose jų vaidmuo reguliuojant diafragmos reguliavimą ir ryškumo grįžtamąjį ryšį pabrėžia jų universalumą.

Naujos technologijos vis dažniau sujungia fotorezistorius su mikrovaldikliais suderinamomis sistemomis.Šis derinys įgalina išmanesnius, prisitaikančius apšvietimo sprendimus, pagrįstus algoritminiu šviesos duomenų apdorojimu, skatinančiu didesnį tikslumą ir dinamišką sistemos veikimą.

Šviesai jautrių alternatyvų, įskaitant fotodiodus ir fototranzistorius, pažanga tampa įdomiais tradicinių fotorezistorių sistemų papildymais, o ne pakaitalais.Nors šios naujesnės technologijos pasižymi didesniu jautrumu ir mažesniu galios poreikiu, fotorezistoriai išlieka vertinami dėl jų paprastumo, ekonomiškumo ir tvirto patikimumo, ypač naudojant ekonomiškas programas.

Išvada

Atsparumo komponentai išlieka naudingi, nes užtikrina paprastą ir patikimą daugelio grandinių valdymą.PTC ir NTC termistoriai palaiko šiluminį reguliavimą ir srovės apsaugą, varistoriai padeda sumažinti žalą dėl įtampos šuolių, o fotorezistoriai įgalina automatinį šviesos perjungimą.Kiekvienas komponentas turi būti parenkamas atsižvelgiant į grandinės sąlygas, atsako elgesį, aplinkos poveikį ir ilgalaikį patikimumą.Tinkamai suprojektavus ir prižiūrint, šie komponentai pagerina vartotojų ir pramoninės elektronikos saugumą, stabilumą ir efektyvumą.

Dažnai užduodami klausimai [DUK]

1. Kas yra termistorius?

Termistorius yra tam tikros rūšies rezistorius, kuris keičia savo varžą priklausomai nuo temperatūros.Keičiantis temperatūrai, jos varža arba didėja, arba mažėja nuspėjamai.Yra du pagrindiniai tipai: NTC, kur atsparumas mažėja kylant temperatūrai, ir PTC, kai atsparumas didėja didėjant temperatūrai.Termistoriai plačiai naudojami temperatūros jutimui ir valdymui tokiose sistemose kaip oro kondicionavimas, automobilių jutikliai ir elektroniniai prietaisai.

2. Kas yra varistorius?

Varistorius yra komponentas, naudojamas grandinėms apsaugoti nuo aukštos įtampos šuolių.Jo varža kinta didėjant įtampai, išlieka didelė normaliai veikiant ir greitai krenta, kai įtampa tampa per aukšta.Tai leidžia sugerti energijos perteklių ir apsaugoti kitus komponentus.Varistoriai dažniausiai naudojami maitinimo šaltiniuose, prietaisuose ir apsaugos nuo viršįtampių įrenginiuose.

3. Kas yra fotorezistorius?

Fotorezistorius, taip pat vadinamas nuo šviesos priklausomu rezistorius, yra komponentas, kurio varža keičiasi su šviesa.Kai šviesa stipri, jos varža tampa maža, o kai tamsu – didelė.Tai yra
