IC kondensatorių tipai: MIM, MOM ir MOS palyginimo vadovas

Integrinių grandynų kondensatoriai ne visi yra pagaminti vienodai, o kiekvienas tipas yra skirtas išspręsti skirtingą grandinių projektavimo problemą.MIM, MOM ir MOS kondensatoriai skiriasi tuo, kaip jie yra struktūriškai, kiek stabilūs išlieka jų talpa ir kaip efektyviai naudoja lusto plotą.Šie skirtumai tiesiogiai veikia analoginių, RF ir mišrių signalų sistemų veikimą.Šiame straipsnyje paaiškinama, kaip veikia kiekvienas kondensatorius, pabrėžiamos jų privalumai ir trūkumai bei parodoma, kaip projektavimo sprendimai grindžiami tikslumo, tankio, stabilumo ir gamybos sudėtingumo kompromisais.

Katalogas

MIM kondensatoriai

MIM kondensatoriuose naudojamos dvi metalinės plokštės, atskirtos labai plonu izoliaciniu sluoksniu.Ši paprasta struktūra leidžia efektyviai kaupti įkrovą mažame plote.Mažas atstumas tarp plokščių padeda pasiekti didelį talpos tankį, todėl jos tinka kompaktiškoms konstrukcijoms.Tačiau nedideli nepageidaujami poveikiai, tokie kaip parazitinė talpa, vis tiek gali pasireikšti ir šiek tiek paveikti tikslumą.

MIM kondensatoriai padidina talpą, sudėdami kelis metalinius sluoksnius ir sujungdami juos per angas.Ši sąranka padidina efektyvų plokštės plotą neužimant papildomos vietos luste.Metalo sluoksnių pasirinkimas priklauso nuo projektavimo tikslo, suderinant kompaktišką išdėstymą ir stabilų veikimą.Dėl to MIM kondensatoriai yra patikimi analoginėse ir RF grandinėse, kur svarbi nuosekli elgsena.

MIM kondensatorių pridėjimas reikalauja papildomų proceso etapų, o tai padidina gamybos sudėtingumą ir kainą.Norint išvengti problemų, projektavimo ir gamybos metu reikia kruopštaus koordinavimo.Tuo pačiu metu izoliacinis sluoksnis turi atlaikyti stiprius elektrinius laukus nesuirdamas.Tinkamai suprojektuoti MIM kondensatoriai užtikrina stabilų ir nuspėjamą veikimą, ypač aukšto dažnio įrenginiuose.

MIM kondensatoriai plačiai naudojami RF grandinėse, filtruose, stiprintuvuose ir maitinimo sistemose.Nauji dizainai naudoja geresnes medžiagas ir daugiasluoksnes struktūras, kad padidintų talpą ir sumažintų nuotėkį.Šie patobulinimai leidžia palaikyti šiuolaikines sistemas, kurioms reikalingas didelis tankis ir stabilus elektros elgesys.

MIM kondensatoriai orientuoti į tikslumą ir stabilumą, o ne į maksimalų tankį.Dėl to jie yra puikus pasirinkimas grandinėms, kurios turi išlikti patikimos besikeičiančiomis sąlygomis.Nuolatinis medžiagų ir gamybos tobulinimas ir toliau plečia jų naudojimą pažangioje elektronikoje, įskaitant didelės spartos ryšį ir naujas technologijas.

MOM kondensatoriai

MOM (Metal-Oxide-Metal) kondensatoriai naudoja tarpusavyje sujungtas struktūras, esančias tame pačiame metaliniame sluoksnyje, kad išgautų talpą tarp metalinių pirštų, esančių arti.Šios struktūros leidžia efektyviai panaudoti erdvinį kondensatorių ir padidinti kondensatoriaus tankį, ypač pažangiuose puslaidininkiniuose mazguose, kur atstumas tarp pirštų yra minimalus ir yra įtrauktos daugiasluoksnės metalinės konfigūracijos.Projektavimo sistema sklandžiai integruojama į standartinius CMOS procesus, išvengiant papildomų gamybos etapų ir palengvinant nesudėtingą įgyvendinimą kuriant vis sudėtingesnius grandinių dizainus.

MOM kondensatoriai yra žinomi dėl savo unikalių pranašumų, įskaitant:

• Didelė įrenginio talpa, leidžianti sukurti kompaktiškus įrenginius.
• Minimalus parazitinis poveikis, padedantis sumažinti signalo trukdžius.
• Struktūros simetrija, užtikrinanti nuoseklų veikimą įvairiose programose.
• Puikus RF našumas, pritaikytas didelės spartos signalo perdavimui.
• Patikimos suderinimo charakteristikos, palaikančios grandinių dizainą.

Įsidėmėtinas jų suderinamumas su daugiasluoksnėmis laidų sistemomis, nes nebereikia papildomų kaukių sluoksnių.MOM kondensatorių panaudojimas stacionariuose kondensatoriuose yra ypač ryškus 28 nm ir mažesniuose proceso mazguose, kur pabrėžiamas tankio didinimas ir veikimo suderinamumo užtikrinimas.Šių kondensatorių gebėjimas patenkinti aukšto dažnio ir didelės spartos grandinių našumo reikalavimus rodo jų vaidmenį sušvelninant su tikslumu ir mastu susijusius iššūkius.

Nepaisant pranašumų, MOM kondensatoriai turi tam tikrų apribojimų, ypač siekiant stabilumo ir tikslaus talpos valdymo, matomo MIM (Metal-Insulator-Metal) kondensatoriuose.Kai tikslumas nėra esminis reikalavimas, jiems būdinga simetrija ir mažesnės gamybos sąnaudos dažnai nusveria susirūpinimą dėl nedidelių talpos verčių svyravimų.

MOM kondensatoriai dažnai pasirenkami programoms, kurioms reikalingas paprastas integravimas ir mažesnė kaina, pavyzdžiui:

• RF komponentai, kuriems reikia erdvės efektyvumo.
• ADC optimizuoti supaprastintoms laidų konfigūracijoms.
• Didelės spartos duomenų perdavimo grandinės, subalansuojančios našumą ir prieinamą kainą.

Norint efektyviai naudoti MOM kondensatorius, reikia gerai suprasti projektavimo niuansus.Norint optimizuoti tarpusavyje sujungtų metalinių pirštų išdėstymą ir panaudoti daugiasluoksnes struktūras, reikia kruopštaus kalibravimo, kad būtų išvengta veikimo pablogėjimo.Pažangūs modeliavimo įrankiai naudojami numatant parazitus ir tikslinant geometrijas, o projektavimo komandos taiko kartotinį prototipą, kad pagerintų kondensatoriaus veikimą.Ši praktika užtikrina, kad MOM kondensatoriai atitinka tikslius reikalavimus, kartu išlaikant sistemos vientisumą.

Dėl mažesnių proceso mazgų puslaidininkių pramonėje MOM kondensatoriai yra ne tik talpos generatoriai, bet ir kaip keičiamo dydžio, didelio tankio sistemų dizaino palengvintojai.Jų integravimo filosofija atspindi platesnę inžinerijos tendenciją, išnaudojant standartinių procesų galimybes, kad būtų supaprastintos darbo eigos ir nuoseklūs rezultatai, derinant efektyvumą su praktiškumu.

MOM kondensatoriai atlieka svarbų vaidmenį RF grandinėse, kurioms reikalingas atsparus signalo perdavimas ir tikslus varžos valdymas.Jų gebėjimas išlaikyti signalo nuoseklumą suderina juos su šiuolaikinio belaidžio ryšio pažanga, kur svarbu didinti perdavimo greitį ir dizaino simetriją.Šis dvigubas dėmesys greičiui ir tikslumui pabrėžia kondensatorių prisitaikymą prie sparčiai besivystančios technologinės aplinkos, užtikrinant, kad jie išliktų vertingi įrankiai, užtikrinantys veiksmingą visuotinį ryšį.

MOS kondensatoriai

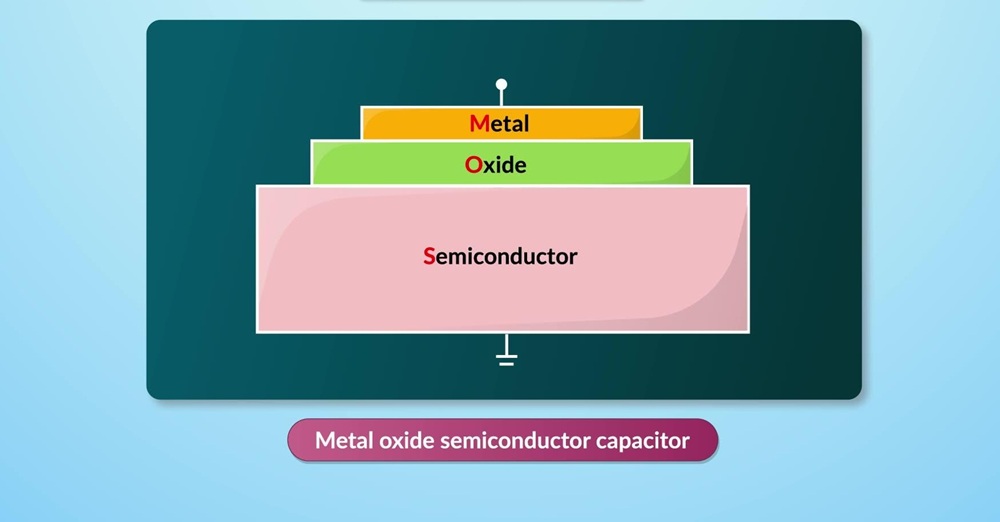

MOS kondensatoriai (Metal-Oxide-Semiconductor) yra pagrindiniai MOSFET pagrindu veikiančių grandinių ir šiuolaikinių integruotų sistemų komponentai.Jų struktūra – sluoksninis metalinių užtvarų, oksido izoliatoriaus (paprastai SiO₂ dėl izoliacijos efektyvumo) ir puslaidininkinio pagrindo formavimas – tai tiksliosios inžinerijos ir medžiagų mokslo konvergencija.Šie kondensatoriai, valdomi vartų įtampos, veikia trijose srityse: kaupimo, išeikvojimo ir inversijos.Kiekviena sritis sukuria skirtingus elektrostatinius efektus, tiesiogiai formuojančius jų praktinį pritaikymą.

Struktūrinės ir funkcinės sąveikos

• Inversijos regiono charakteristikos

Inversijos srityje (kur Vgs > Vth) MOS kondensatoriai labai panašūs į lygiagrečius plokštelinius kondensatorius, o oksido sluoksnis veikia kaip dielektrikas.Ši laidumo būsena užtikrina didesnį tiesiškumą, kuris yra patrauklus programoms, kurioms reikia nuspėjamų talpos profilių.Be to, jų dinaminis veikimo elgesys, kurį lemia vartų įtampos moduliacija, suteikia galimybę juos panaudoti kaip įtampa valdomus kondensatorius.Grandinės, priklausančios nuo reguliuojamos talpos, įgyja funkcinę įvairovę, nors gali atsirasti netiesiškumo, todėl griežto veikimo scenarijus reikia atidžiai įvertinti.

• Įtampos kintamumas ir tikslumo iššūkiai

Talpos kintamumas, atsirandantis dėl įtampos moduliavimo, suteikia MOS kondensatoriams tankio pranašumą, palyginti su įprastiniais variantais, tokiais kaip MIM (Metal-Izoliatorius-Metal) arba MOM (Metal-Oxide-Metal) struktūros.Nepaisant to, toks kintamumas gali kelti nerimą jautriems projektams, nes tai sukelia netiesinį elgesį, kuris kenkia tikslioms analoginėms sistemoms, tokioms kaip ADC (analoginiai į skaitmeniniai keitikliai) arba atskaitos grandinės.Nestabilumas sumažinamas naudojant akumuliacinius MOS kondensatorius su NMOS n šulinėlių sąrankoje.Tai pagerina stabilumą esant teigiamai vartų įtampai.Šis metodas padeda įveikti ribas ir palaiko tikslų veikimą tiksliose analoginėse grandinėse.

Taikymo spektras ir dizaino apribojimai

• Praktinės reikšmės sritys

MOS kondensatoriai yra naudojami kompaktiškuose elektroniniuose išdėstymuose, puikiai tinka RF grandinėse, mišrių signalų aplinkoje ir kitose sistemose, suderintose su derinamos talpos galimybėmis.Tačiau jų dinamiškas pobūdis suteikia dvejopų pasekmių: didesnis ploto efektyvumas, susipynęs su jautrumu kintamumo sukeltams iššūkiams.Didelio našumo jutikliams ir prietaisų grandinėms, kurioms dažnai skiriamas griežtas tikslumas, toks kintamumas gali būti mažiau pritaikytas.

• Dizaino kompromisų įvertinimas

Diskusija apie MOS kondensatorius apima ne tik pranašumus.Pagrindiniai veiksniai, tokie kaip tankis, tiesiškumas ir kitimas, subalansuojami pakartotinai optimizuojant.Oksido storis, vartų geometrija ir integravimo metodai koreguojami taip, kad atitiktų projektinius tikslus.Tokie tobulinimo procesai yra ne tik techniniai koregavimai, bet ir dėmesys grandinės stabilumo ir nuoseklumo sąveikai, formuojant rezultatus, priklausančius nuo sudėtingų dizaino konfigūracijų.

Inovatyvios kryptys ir ateities perspektyvos

• Adaptyviosios grandinės galimybės

Iš prigimties dinamiškos MOS kondensatorių savybės įžiebia prisitaikančių konstrukcijų potencialą, ypač energiją taupančiose programose.Jų įtampa valdomos talpos panaudojimas atveria daugybę galimybių savarankiškai derinti sistemas, galinčias reaguoti į besikeičiančius aplinkos kintamuosius.Šios naujovės galėtų iš naujo apibrėžti naujos kartos elektronikos veikimo atsparumą ir naudingumą.

• Medžiagų tyrinėjimas, siekiant padidinti efektyvumą

Apsiribojimas tradiciniais SiO₂ dielektrikai atveria naujas galimybes.Didelės k medžiagos, pvz., hafnio oksidų, naudojimas gali sumažinti kintamumą ir pagerinti bendrą ploto efektyvumą.Tokių pažangių dielektrikų įtraukimas galėtų paskatinti didesnį tikslumą tiek analoginėse, tiek hibridinėse srityse.

• Kompiuterinė integracija dizaino evoliucijoje

MOS kondensatorių dizaino raida dabar vis labiau apima į AI orientuotus metodus.Mašininio mokymosi modeliai ir pažangūs modeliavimo įrankiai padeda numatyti netiesinį elgesį.Šios priemonės taip pat padeda priimti protingesnius ir efektyvesnius dizaino sprendimus.Šios technologijos veikia kaip intelektuali sistema, skirta aktyviam klaidų mažinimui ir platesniam pritaikymui, suteikiant MOS kondensatoriams galimybę klestėti programose, kurias anksčiau ribojo našumo slenksčiai.

MIM, MOM ir MOS kondensatorių palyginimas

MIM, MOM ir MOS kondensatoriai skiriasi struktūra, tikslumu, stabilumu, talpos tankiu ir gamybos pastangomis.Pasirinkimas tarp jų priklauso nuo trijų praktinių veiksnių: kiek stabili talpa turi išlikti pakreipta, kiek yra prieinama išdėstymo sritis ir koks proceso sudėtingumas gali būti toleruojamas.

MIM kondensatoriai

MIM kondensatoriai veikia lygiagrečios plokštės struktūra, kai dvi metalinės plokštės yra atskirtos dielektriniu sluoksniu.Talpa nustatoma tiesiogiai iš plokštės ploto × talpos vieneto, todėl ji gali labai patikimai įvertinti vertes išdėstymo metu.

Praktiškai šie kondensatoriai gaminami naudojant viršutinius metalo sluoksnius (pvz., mTOP1 ir mTOP-1).Išdėstymo metu viena plokštė priskiriama kaip viršutinė, o kita kaip apatinė, ir jų negalima sukeisti nepažeidžiant elgesio, todėl jungtys turi būti dedamos atsargiai ir nuosekliai.

Kadangi elektrinis laukas yra gerai apribotas tarp plokščių, talpa išlieka labai stabili esant įtampos pokyčiams ir rodo didelį tikslumą atsižvelgiant į proceso pokyčius.Dėl to MIM kondensatoriai yra standartinis pasirinkimas analoginėse ir RF grandinėse, kur svarbus nuspėjamas elgesys.

MOM kondensatoriai

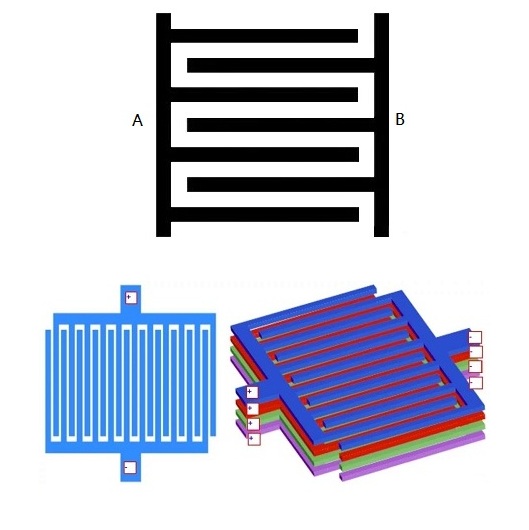

MOM kondensatoriai formuojami dedant metalinius pirštus vienas šalia kito ant to paties sluoksnio, sukuriant talpą tarp gretimų kraštų.Užuot pasikliavę tam skirta struktūra, jie yra sukurti tiesiogiai naudojant geometrinius maršruto šablonus.

Talpa gali būti padidinta sukraunant kelis metalinius sluoksnius vertikaliai ir sujungiant juos lygiagrečiai.Tai padidina talpą nenaudojant daug papildomo ploto.Rezultatas priklauso nuo to, kiek metalo sluoksnių yra PDK.

Kadangi talpa gaunama iš kraštų sujungimo ir išdėstymo geometrijos, ji yra jautresnė tarpų svyravimams, maršruto detalėms ir proceso efektams.Dėl to MOM kondensatoriai yra mažiau nuspėjami ir mažiau stabilūs nei MIM kondensatoriai.

Paprastai jie naudojami, kai reikalinga vidutinė talpa, plotas turi būti taupomas, o didelis tikslumas nėra būtinas.

MOS kondensatoriai

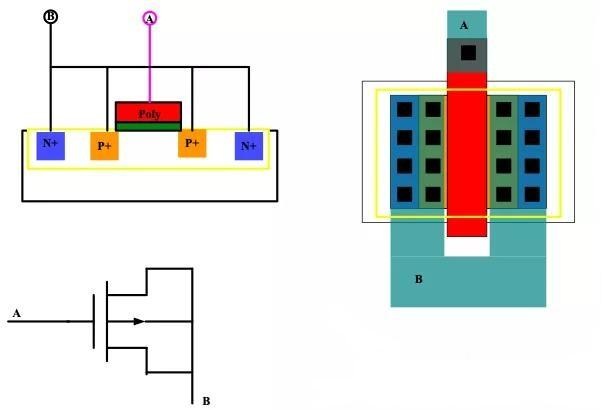

MOS kondensatoriai sukuriami sukonfigūruojant MOS tranzistorių kaip dviejų gnybtų įrenginį, dažniausiai sujungiant tam tikrus gnybtus.Talpa gaunama iš vartų oksido ir kanalo srities apačioje.

Pagrindinis elgesys yra tas, kad talpa keičiasi priklausomai nuo naudojamos įtampos, nes kanalo būklė keičiasi tarp kaupimo, išeikvojimo ir inversijos.Tai reiškia, kad talpa yra netiesinė ir priklausoma nuo šališkumo, o ne fiksuota.

Dėl šios priežasties MOS kondensatoriai netinka grandinėms, kurioms reikalingos stabilios arba tikslios talpos vertės.Tačiau dėl to paties kintamumo jie yra naudingi grandinėse, kurios sąmoningai priklauso nuo įtampos valdomos talpos, pavyzdžiui, derinimo ar adaptyviosios sistemos.

Kaip ir MIM atveju, terminalai nėra keičiami, o dėl neteisingų jungčių gali atsirasti nenumatytų veikimo regionų.

Lyginant kondensatorius toje pačioje išdėstymo srityje, bendra tendencija yra tokia:

MIM < MOM < MOS

MOS kondensatoriai užtikrina didžiausią talpą ploto vienetui, o MIM kondensatoriai – mažiausią.Daugelyje procesų MIM kondensatorius suteikia tik maždaug trečdalį MOS kondensatoriaus talpos tankio.

Tai daro MOS struktūras patrauklias, kai plotas yra griežtai suvaržytas, net jei jie aukoja tikslumą ir stabilumą.

MOM kondensatoriai yra pagaminti tik iš standartinių metalinių sluoksnių, todėl jiems nereikia papildomų kaukių ar specialių gamybos etapų.Dėl to procesas yra paprastas ir ekonomiškas, ypač pažangiuose mazguose, kuriuose yra daug metalo sluoksnių.

Priešingai, MIM kondensatoriams reikia papildomų kaukių ir tam skirtų dielektrinių sluoksnių.Šie papildomi žingsniai padidina gamybos sudėtingumą ir sąnaudas, tačiau leidžia daug geriau valdyti talpos tikslumą ir stabilumą.

Praktiniame projekte tai sukuria aiškų kompromisą:

• MOM → paprastesnis procesas, mažesnė kaina, mažesnis tikslumas
• MIM → sudėtingesnis procesas, didesnė kaina, didesnis tikslumas

Išvada

MIM, MOM ir MOS kondensatoriai atlieka aiškų vaidmenį šiuolaikinėje mikroelektronikoje, nes nėra vieno tipo, tinkančio visoms programoms.MIM kondensatoriai pasižymi didžiausiu stabilumu ir tikslumu, tačiau reikalauja sudėtingesnės gamybos.MOM kondensatoriai užtikrina tankio ir kainos pusiausvyrą naudojant standartinius metalo sluoksnius, nors ir mažesniu tikslumu.MOS kondensatoriai užtikrina didžiausią talpos tankį ir suderinamumą, tačiau nuo įtampos priklausomas jų elgesys riboja naudojimą tiksliosiose grandinėse.Praktiškai kondensatoriaus pasirinkimas priklauso nuo našumo poreikių, turimos srities ir proceso apribojimų subalansavimo, užtikrinant, kad pasirinkta struktūra atitiktų grandinės funkcinius tikslus.

Dažnai užduodami klausimai (DUK)

1. Kas apibrėžia MOM kondensatorių ir kodėl tai svarbu?

MOM kondensatorius naudoja sujungtus metalinius sluoksnius, kad sukurtų talpą per kraštinę jungtį.Tai taupo lusto plotą ir yra svarbus kompaktiškoms, aukšto dažnio RF ir mišraus signalo grandinėms.

2. Kuo skiriasi MIM kondensatorius ir kur jis naudojamas?

MIM kondensatoriuje naudojamos dvi metalinės plokštės, tarp kurių yra plonas dielektrikas.Jis užtikrina tikslią, stabilią talpą, todėl idealiai tinka tikslioms analoginėms ir RF programoms.

3. Kokias funkcijas atlieka MOS kondensatorius?

MOS kondensatorius valdo įkrovimą naudodamas įtampą metalo, oksido ir puslaidininkių sluoksniuose.Jis naudojamas MOSFET, atminties įrenginiuose ir vaizdo jutikliuose įkrovimui valdyti ir saugoti.
