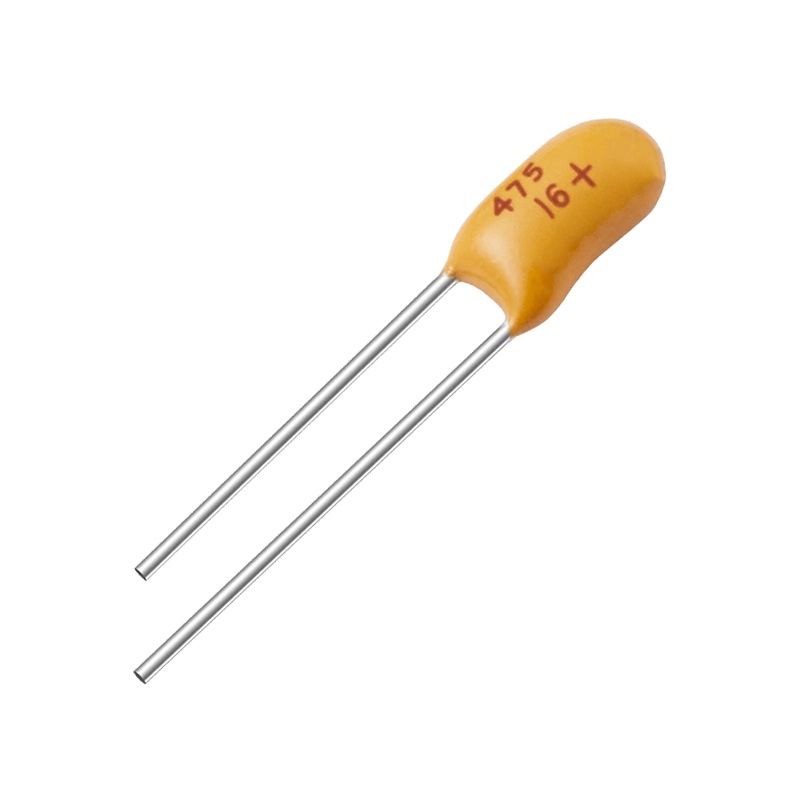

Tantalio kondensatorių pasirinkimo vadovas: patikimumas, kokybė, ESR ir deratingas

Tantalio kondensatorių pasirinkimas turėtų būti grindžiamas tikru grandinės streso lygiu, o ne tik talpa ir įtampos reitingu. Sukimo srovė, pudravimo šilimas, ESR, nuotėkis, deratingas, surinkimo kokybė ir šaltinio patikimumas visi veikia ilgalaikį našumą. Šiame straipsnyje paaiškinama, kaip pasirinkti, patvirtinti ir tikrinti tantalio kondensatorius, kad jie būtų patikimai naudojami energijos bėgiuose, filtravimo grandinėse ir kompaktiškuose elektroniniuose dizainuose.

Katalogas

Grandinės projektavimas ir Tantalio kondensatorių pasirinkimas

Pasirenkant tantalio kondensatorių, reikėtų pradėti nuo tikros signalų aplinkos, o ne tik nuo talpos ir nominalios įtampos. Šis patarimas gali skambėti pažįstamai, tačiau daugelis patikimumo problemų atsiranda dėl pasirinkimų, padarytų iš katalogo lentelės, o ne atsižvelgiant į elektrinį stresą, kurį dalis tikrai turi atlaikyti. Kasdieniniame projektavimo darbe prietaisas, kuris atrodo priimtinas popieriuje, vis tiek gali greitai senti arba staiga sugesti, kai sukimo srovė, pudravimo šilima ar surinkimo pažeidimai buvo įvertinti pernelyg atsitiktinai. Dėl šios priežasties kondensatorių pasirinkimas geriau vertinamas kaip sistemos lygio projektavimo sprendimas nei kaip siauras komponentų pasirinkimas.

Elektrinė aplinka

Tantalio kondensatoriaus elgesį formuoja aplinkinių grandinės impedansas, tranzito atsakas, šilumos sąlygos ir montavimo procesas.

Nominali įtampa žymi viršutinę ribą esant nurodytoms sąlygoms. Ji negarantuoja patogaus veikimo kiekviename bangos pavidale. Atidžiai peržiūrint projektą paprastai kyla daugiau klausimų.

• Kaip greitai kyla įtampa?

• Kiek srovės šaltinis gali pateikti?

• Kaip dažnai stresas kartojasi?

• Kaip efektyviai iš kondensatoriaus gali pasišalinti šiluma?

Kai grandinėje yra reikšmingas serijinis pasipriešinimas, kondensatorius dažnai būna apsaugotas nuo visiško destruktyvaus streso. Rezistorius riboja srovės impulsus ir absorbuoja dalį tranzitinės energijos, kas gali pastebimai pagerinti išgyvenamumą. Esant tokioms sąlygoms, tantalio kondensatoriai gali toleruoti didesnę nominalios įtampos dalį, nes pati grandinė sušvelnina stresą. Tai viena iš priežasčių, kodėl tas pats kondensatorius gali elgtis ramiai viename produkte ir sukelti problemų kitame, kuris iš pirmo žvilgsnio atrodo beveik identiškas.

Įtampos deratingas

Vienas iš labiau nuolatinių projektavimo įpročių yra taikyti vieną deratingo koeficientą kiekvienai paraiškai. Praktikoje deratingas turi sekti grandinės topologiją. Mažo impedancijos grandinėse prieinamo trikties energija smarkiai didėja, o paprasta procentinė marža gali išnykti greičiau nei tikėtasi. Net kai pastovios būsenos įtampa lieka gerokai žemiau reitingo, trumpi perjungimo įvykiai gali sukelti vidinį stresą, kuris yra daug rimtesnis nei vidutinė reikšmė rodo.

Stabiliai krovimo-iškrovimo keliams be stipraus sūkio ir numatomo srovės kelio, veikimas arti pusės nominalios įtampos vis dar gali būti pagrįstas.

Visgi, tai neturėtų būti laikoma universalia formule. Sąžiningiau tai vertinti kaip sąlyginį pradinį tašką, kuris vis tiek reikalauja patvirtinimo per bangos formos, šaltinio impedanso ir temperatūros kilimo. Patyrusių projektavimo peržiūrų metu įtikinamesni pasirinkimai dažnai kyla iš užsimiršimo tvarkingos procentinės taisyklės ir pakeitimo jas į taikymui specifinį įrodymą. Toks požiūris gali atrodyti mažiau patogus, tačiau jis paprastai atspindi realybę su mažiau iliuzijų.

DC-DC ir filtravimo stresas

DC-DC maitinimo bėgiai, įėjimo aplinkos mazgai ir paralelinis tiekimo filtravimas atveria tantalinius kondensatorius daug sunkesnėms sąlygoms.

Įjungimo ir išjungimo metu kondensatorius gali patirti siaurus, tačiau didelio energijos įtampos ir srovės smūgius. Šie smūgiai dažnai yra per greiti, kad juos būtų galima užfiksuoti paprastomis matavimų priemonėmis, todėl suprantama, kodėl kai kurie prototipai praeina bandymus, o vėliau vis tiek sukelia išorines problemas. Problemos neapsiriboja tik nominalia bėgio įtampa.

• Maža kilpos impedencija

• Greiti perjungimo kraštai

• Pakartotinė impulsų energija

Visi šie veiksniai gali gerokai nubausti kondensatorių labiau, nei rodo vardinė įtampa.

Dėl to, darbinė įtampa šiose vietose dažnai sumažinama iki maždaug trečdalio vardinės įtampos. Net ir ši gairė neatsako į klausimą viena. Tikroji riba priklauso nuo perjungimo elgesio, išėjimo galios, svyravimo spektro, pėdsako induktyvumo, šaltinio stiprumo ir kondensatoriaus padėties kilpoje. Daugelyje maitinimo dizainų sprendžiantis veiksnys nėra tik kondensatoriaus specifikacija, bet ir tai, ar išdėstymas leidžia daliai sugerti visą perjungimo impulso poveikį. Ši detalė lengvai gali būti pamiršta per išdėstymo peržiūrą ir erzinančiai vėl atrasta per gedimų analizę.

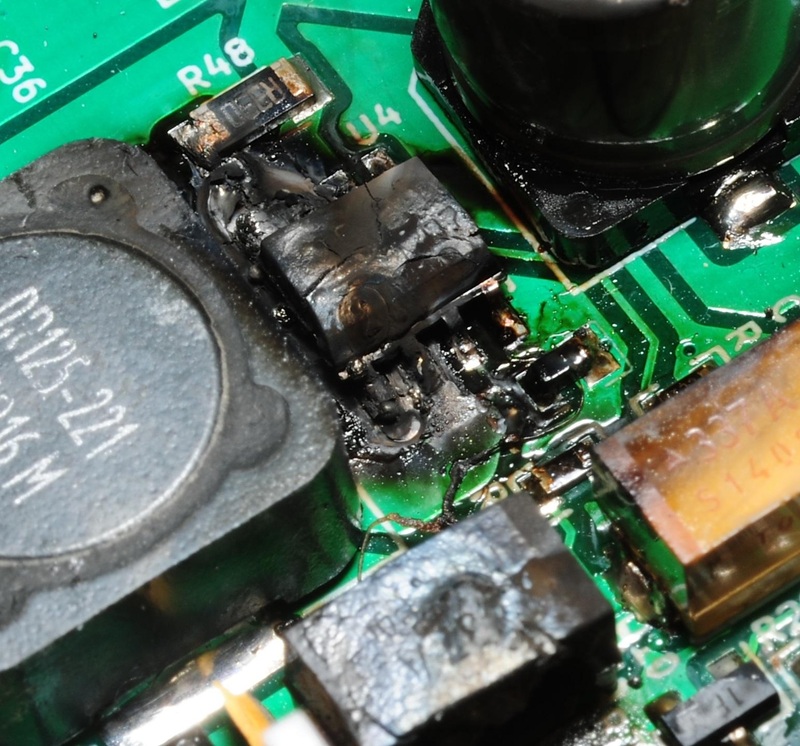

Didžiausios srovės poveikis

Kita dažna gedimų priežastis atsiranda, kai didžiausi srovės rodikliai tampa per dideli, net jei vidutinė įtampa vis dar atrodo patogiai suvaldyta. Jei ESR yra pakankamai maža, kad leistų dideliam srovės impulsui, mažas tantalinis kondensatorius gali sukelti stiprų lokalizuotą šildymą kūno viduje. Žala gali prasidėti mikroskopiniu lygiu, po to plisti, kol dalis sudegs arba sugedės. Būtent todėl „saugi įtampa“ savarankiškai gali sukelti klaidingą saugumo jausmą.

Praktikoje ši schema dažnai pasireiškia grandinėse, kurios ankstyvuoju testavimu pradeda švariai, bet nesėkmingai po kelių kartotinių maitinimo ciklų. Aiškinimas yra pakankamai paprastas: pakartotiniai srovės impulsai nuosekliai sunaudoja komponento vidinį toleranciją. Dizainas, kuris ištveria dešimt ciklų, automatiškai nenusipelno pasitikėjimo dešimties tūkstančių. Greitųjų impulsų jautrioms grandinėms, ypač toms, turinčioms labai mažą šaltinio impedanciją, patikimas dizainas reikalauja daugiau nei vieno sėkmingo bandymo. Pakartotinis testavimas skirtingomis sąlygomis padeda anksti identifikuoti silpnybes ir sumažina nenumatytų gedimų riziką ilgo naudojimo metu.

Svyravimo srovė ir ESR

Šildymas, sukeltas svyravimo srovės, yra nuolatinė patikimumo problema. ESR tiesiogiai paverčia AC svyravimo srovę į šilumą, o ši šiluma turi keliauti per kondensatoriaus kūną, terminaciją, PCB varį ir aplinkinį orą. Jei sugeneruota šiluma viršija tai, ką paketas gali atiduoti, vidinė temperatūra kyla, o elektrinės savybės pradeda nukrypti bloga linkme. Kai tas ciklas pradeda maitinti pats save, gali pasireikšti termo bėgimas.

Šis procesas tampa ypač pavojingas filtravimo tinkluose ir energijos konversijos etapuose, kur svyravimo srovė gali išlikti padidėjusi ilgą laiką.

• Korpusai dydis

• Vidinė konstrukcija

• ESR vertė

• Varis

• Aplinkos temperatūra

Visi šie veiksniai daro įtaką galutiniam šilumos balansui.

Kondensatorius, kuris schemoje atrodo elektra adekvatus, gali vis dar pasirodyti šiluminiu neįtikinamu realioje plokštėje. Būtent todėl patikimas pasirinkimas turėtų apimti tiek svyravimo srovės įvertinimą, tiek realistinį požiūrį į tai, kaip šiluma palieka komponentą po surinkimo. Daugelyje išorinių gedimų istorija neprasidėjo dramatišku per didelės įtampos įvykiu. Ji prasidėjo su nuosekliu, ramiai šildymu, kuris pritraukė mažai dėmesio, kol žala jau buvo pradėta.

Nutekėjimo srovės poveikis

Nutekėjimo srovė yra daugiau nei antrinis duomenų lapo įrašas. Ji tarnauja kaip tiesioginis dielektrinio būklės ir izoliacijos kokybės signalas. Didesnis nutekėjimas dažnai rodo silpnesnę dielektrinę integralumą, sumažėjusią atsparumo gebą ir mažesnę toleranciją temperatūros stresui. Kai temperatūra kyla, nutekėjimo srovė dažnai greitai didėja, o tai dar labiau sumažina esamą padidinamąjį kintamąjį ir pagreitina senėjimą.

Dėl šios priežasties, nutekėjimas turi būti vertinamas kaip praktiškas patikimumo signalas, o ne kaip smulkmeninis priėmimo skaičius. Kai du komponentai atrodo panašūs pagal talpą, įtampą ir dydį, tas, kuris turi stipresnį nutekėjimo elgesį, dažnai siūlo stabilesnę ilgalaikę bazę. Ankstyvas nutekėjimo poveikio apsvarstymas padeda išvengti patikimumo problemų, kurios vėliau gali pasireikšti kaip nenuoseklus našumas, netikėtas elgesys ar sunkiai diagnozuojami gedimai.

Surinkimas ir patikimumas

Elektros projektavimas pats savaime negali užtikrinti kondensatorių patikimumo, jei surinkimo procesas yra prastai kontroliuojamas. Rankinis litavimas be išankstinio įkaitinimo, pakartotinis perdirbimas ar per didelė litavimo temperatūra gali sukelti šilumos smūgį dielektrikui arba vidiniams prijungimams. Tokie pažeidimai gali nesimatyti iš karto, tačiau jie gali sumažinti likusią ribą pakankamai, kad gedimai pasireiškia vėliau esant įprastiniam elektros stresui.

Šis aspektas dažnai yra per lengvai vertinamas prototipų darbe, kur rankinės operacijos yra dažnesnės ir proceso variacija platesnė. Lenta gali veikti teisingai po perdirbimo ir vis tiek turėti paslėptą pažeidimą, kuris pasirodo tik po įdiegimo. Disciplinuotose gamybos aplinkose proceso kontrolė nėra atskirta nuo komponentų patikimumo.

• Ji veikia dielektriko būklę

• Ji veikia vidinius prijungimus

• Ji keičia ilgalaikį išgyvenamumą

Tas ryšys tampa vis sunkiau ignoruojamas kiekvieną kartą, kai gedimo analizė nustato, kad jo kilmė yra surinkimo istorijoje, o ne schemos ketinime.

Patikimumo svarstymai

Tantalinių kondensatorių patikimumas geriau suprantamas kaip tikimybės klausimas, kurį formuoja įtampos sumažinimas, energijos proveržio poveikis, bangų šildymas, temperatūra ir gamybos stresas. Mažo mėginio testas, kuris rodo normalų elgesį, nesudaro ilgalaikio tvirtumo. Jis tik parodo, kad gedimas dar nepasireiškė ribotomis sąlygomis. Šis skirtumas yra svarbus, nes daugelis destruktyvių mechanizmų yra kumuliatyvūs, sąlyginiai arba statistiškai reti, kol laikas ir mastas jų neišryškina be jokios gailestingumo.

Stipresnė dizaino metodika apjungia kelias peržiūros linijas.

• Deratingo analizė

• Energijos proveržio įvertinimas

• Bangų srovės patvirtinimas

• Šilumos peržiūra

• Procesų kontrolė

Šis metodas yra mažiau patogus nei pasirinkimas tik pagal nominalią vertę, tačiau jis remiasi tvirtesniais techniniais pagrindais. Reikalaujančiuose circuit'uose patikimas našumas paprastai kyla iš ribų išsaugojimo prieš pasireiškiant gedimams, o ne iš pažeidimų aiškinimo po fakto.

Praktinė dizaino perspektyva

Patikimas pasirinkimo strategija tantalų kondensatoriams remiasi trimis dizaino sprendimais.

• Pirma, aplinkinis circuit'as turėtų būti įvertintas dėl energijos proveržio, o ne tik pagal nominalią įtampą.

• Antra, šilumos stresas iš bangų srovės turėtų būti tiriamas su ta pačia rimtimi, kuri skiriama elektriniam stresui.

• Trečia, surinkimo kokybė turėtų būti laikoma kaip dalis komponentų eksploatacinių sąlygų.

Kai šios trys sritys yra peržiūrimos kartu, dizainas tampa labiau nuspėjamas ir kur kas mažiau priklauso nuo sėkmės.

Kitaip tariant, patikimiausias kondensatorius nėra tiesiog tas, kurio įvertinimas ant popieriaus yra aukščiausias. Tai tas, kurio elektriniai, šiluminiai ir procesų ribos išlieka nepaliestos realioje taikyme. Tai yra skirtumas tarp dizaino, kuris iš pradžių veikia, ir dizaino, kuris toliau veikia po to, kai išblėsta ankstyvas optimizmas.

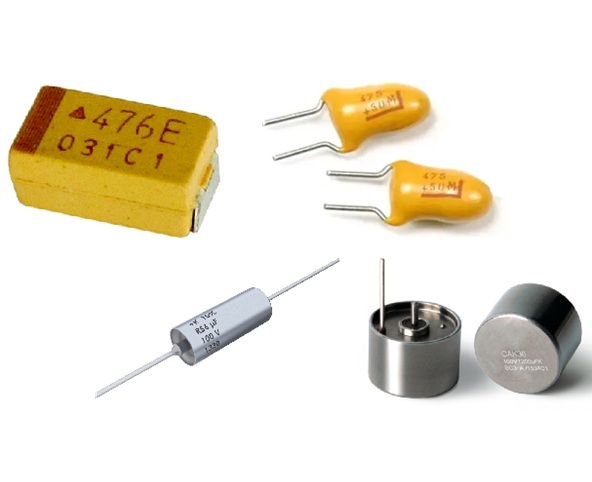

Tantalinių kondensatorių kokybė ir patikimumas

Tantalinių kondensatorių kokybė dažnai lemia, ar dizainas išlieka stabilus po to, kai išeina iš laboratorijos ir pereina į masinę gamybą. Šioje srityje, iš pirmo žvilgsnio nuosaikūs gamybos disciplinos skirtumai gali virsti labai skirtingais lauko rezultatais, o tas atotrūkis dažnai jaučiamas tik po to, kai produktai jau yra diegiami. Tiekėjai, tokie kaip AVX ir KEMET, paprastai susiję su griežtesne kontrole dėl miltelių pasirinkimo, granulių formavimo, dielektriko augimo, katodo sistemos vientisumo ir filtravimo proceso.

Šie gamybos veiksniai veikia:

• ESR

• Nuotėkio srovė

• Energijos proveržio tolerancija

• Ilgalaikis stabilumas

Inžineriniu požiūriu, kondensatorių kokybė neturėtų būti traktuojama kaip įprastas pirkimo detalė. Daugelyje galingumo dizainų ji tiesiogiai veikia, kaip ramiai arba skausmingai sistema elgiasi laikui bėgant.

Dažna nesusipratimas yra vertinti tantalinius kondensatorius pagrindinėmis pagal talpą ir įtampos vertes. Šis požiūris yra per siauras. Du komponentai su tomis pačiomis nominaliomis vertėmis gali elgtis gana skirtingai esant srovės impulsui, pasikartojančiam įkrovimui, padidėjusiai temperatūrai arba mažos varžos maitinimo sąlygoms. Tikrasis atotrūkis dažnai pasirodo tik po pakartotinio streso, o ne atliekant trumpą stalo testą. Dėl šios priežasties komponentų vertinimas dažnai išsiplečia už pagrindinių duomenų lapų specifikacijų, kad apimtų gamintojo patikimumo istoriją, kvalifikacijos duomenis ir našumą neįprastomis eksploatavimo sąlygomis.

Procesų kontrolė nustato ankstyviausią patikimumo ribą

Tantalo kondensatorių vidinė struktūra yra labai jautri proceso vykdymui. Dielektriko formavimas turi išlikti vientisas, stabilus ir be silpnųjų vietų. Kai oksido augimas nėra tolygus, lokalizuoti defektai gali likti paslėpti viduje dalies. Esant lengvai apkrovai, šios silpnos vietos gali išlikti nematomos. Tačiau esant priepuolio srovei ar laikiniems stresams, jos gali tapti šiluminio pabėgimo ar katastrofiško gedimo pradžios tašku.

Disciplinuotoje gamyboje kiekvienas pagrindinis etapas padeda mažinti kintamumą.

• Miltelių grynumas veikia anodų struktūros stabilumą.

• Sinteravimo kokybė įtakoja poringumą ir srovės pasiskirstymą.

• Dielektriko formavimas apibrėžia tikrąją oksido sluoksnio elektrinę stiprumą.

• Katodo nusėdimas ir apdaila formuoja ESR ir šilumos generavimą.

• Atranka ir senėjimas padeda pašalinti nestabilias dalis prieš išsiuntimą.

Kai šie etapai valdoma nuosekliai, pagamintas kondensatorius paprastai elgiasi labiau numatytu būdu per partijas ir darbo sąlygas.

Dizaino komandos, kurios jau patyrė gamybos driftą, retai šias detales laikome abstrakčia gamybos teorija. Grandinė gali prašyti prototipo patvirtinimo su viena partija, tada pradėti rodyti nepaaiškinamus gedimus po pirkimo pokyčių ar sąnaudų mažinimo korekcijų. Daugelyje tų atvejų schemos lieka nepaliestos. Kas keičiasi, tai statistinis kondensatorių populiacijos pasiskirstymas. Paprastai tai yra ta vieta, kur komponentų kokybė nustoja jaustis kaip tiekimo diskusija ir pradeda reikalauti sisteminės inžinerijos dėmesio.

Kodėl aukščiausios klasės dalys dažnai teikia geresnius rezultatus

Aukščiausios klasės gamintojai paprastai teikia:

• Mažesnį ESR

• Geresnį priepuolio toleranciją

• Stipresnę partijų nuoseklumą

• Stabilesnį nuotėkio elgesį

Šios pranašumai nekyla tik iš prekės ženklo. Jie paprastai atspindi subrendusius procesų langus, tikslesnę žaliavų kontrolę, išsamesnį atranką ir stipresnę atsekamumą. Rezultatas nėra tiesiog geriau atrodantis komponento profilis, bet siauresnis ir valdomesnis rizikos pasiskirstymas.

Tas siauresnis pasiskirstymas yra labai svarbus galios programoms. Keitiklio įvestis, karštos prijungimo bėgiai arba įkrovimo-iškrovimo kelias nebaudžia vidutinio vieneto. Jis išryškina silpniausią vienetą populiacijoje, ir jis tai daro be didelės malonės. Jei ekonomiška partija apima net mažą procentą marginalių dalių, tie keli vienetai gali formuoti viso produkto gedimų lygį. Tai yra viena iš sunkesnių pamokų kondensatorių pasirinkime: sunkiuose įrenginiuose patikimumą dažnai lemia uodegos rizika, o ne tipinė našuma.

Dėl to mažesnė pirkimo kaina gali sukurti klaidingą komfortą. Sutaupytos lėšos gali atrodyti patrauklios medžiagų sąraše, tada greitai išnyksta, kai įtraukite remontą, atrankos nuostolius, garantinių grąžinimų ir reputacijos pažeidimų. Praktikoje pigiausias kondensatorius dažnai atveria duris labiausiai varginančiam derinimo ciklui.

Dažnai ignoruojama našumo pasiskirstymo rizika

Mažesnės kainos tantalo kondensatoriai vis dar gali pakankamai gerai veikti lengvose pozicijose, ypač kur nuotėkio srovė yra maža, šaltinio impedansas yra didesnis, o priepuoliai yra riboti. Tose rolėse elektros stresas išlieka pakankamai toli nuo dalies silpnesnių regionų, kad platesnis kintamumas vis dar gali būti toleruojamas. Tai nereiškia, kad tokios dalys yra visur prastai. Tai tiesiog reiškia, kad jų priimtinas naudojimas labai priklauso nuo grandinės sunkumo.

Žemos klasės dalys dažnai rodo platesnį pasiskirstymą:

• ESR

• Nuotėkio srovė

• Dielektrinė stiprumas

• Partijos nuoseklumas

Dizainas, kuris atrodo stabilus su viena pavyzdžių grupe, gali tapti trapus, kai jis plečiamas į gamybą. Tai tampa ypač rizikinga, nes ankstyvas patvirtinimas dažnai apima tik nedidelį skaičių plokščių kontroliuojamomis sąlygomis. Platesnė gamyba atskleidžia dizainą visuose komponentų kintamumo, surinkimo kintamumo ir aplinkos kintamumo pasiskirstymuose. Kai patikimumo problemos iškyla, jos dažnai pasirodo kaip pertraukiami atstatymai, nenormalus kaitimas, paleidimo gedimai arba retkarčiais destruktyvus gedimas, o ne kaip viena akivaizdi defekcija.

Disciplinuota inžinerijos praktika yra vertinti ne tik nominalias vertes, bet ir parametrų pasiskirstymą realiame stresse. Kai komponentų šeima rodo platų kintamumą, dizaino rezervas turi atitinkamai plėstis. Jei tas rezervas negali būti plečiamas, komponentų pasirinkimas turėtų būti peržiūrėtas. Galios elektronikoje optimizmas gali pasijusti patogiai tam tikrą laiką, bet retai išlieka ilgai.

Kodėl žemos impedanso galios grandinės greitai atskleidžia silpnas dalis

Tantalo kondensatoriai ypač pažeidžiami žemos impedanso taikymuose, tokiuose kaip:

• DC-DC keitiklio įvestys

• Didelės srovės bėgiai su stipriais aukštyn šaltiniais

• Karštos iškeitimo mazgai

• Didelės srovės įkrovimo-iškrovimo keliai

Šiose aplinkose kondensatorius yra veikiamas staigių srovės impulsų ir greito energijos tiekimo. Jei dalyje yra dielektrinė silpnybė ar padidėjęs ESR, vietinis šildymas gali greitai padidėti. Pradėjus šį procesą, gedimas gali pagreitėti greičiau, nei išorinė apsauga gali reaguoti.

Būtent todėl net maži ESR arba nuotėkio srovės pokyčiai gali sukelti pasekmes, kurios atrodo nepaisančios per didelės lauko gedimų analizės metu. Švelnioje analoginėje ožkos pozicijoje toks pokytis gali turėti mažai praktinės įtakos. Grubioje energijos tiekimo kryptyje tas pats pokytis gali perkelti dalį iš priimtino veikimo į gedimo teritoriją. Schema neturi būti blogai suprojektuota, kad tai įvyktų. Jai tiesiog reikia derinio su maža impedancija, trumpalaike energija ir kondensatorių populacija, kuri neturi pakankamo nuoseklumo.

Dauguma gedimų, apibūdinamų kaip atsitiktinis kondensatorių silpnumas, iš tikrųjų yra neteisingo komponentų kokybės ir taikymo griežtumo derinio rezultatas. Šis skirtumas nusipelno ypatingo dėmesio, nes jis keičia inžinerinę reakciją. Tikrasis uždavinys nėra tik kondensatoriaus pasirinkimas, bet ir parinkti kondensatorių klasę, kokybės lygį ir derinimo strategiją, atitinkančią faktinę elektros aplinką su disciplina ir susilaikymu.

Autentiškumas, sekamumas ir pasitikėjimas partija

Dalies autentiškumas yra dar vienas veiksnys, kuris nusipelno blaivaus dėmesio. Net gerai suprojektuotas tantalo kondensatorius tampa ekspozicijos šaltiniu, jei jo kilmė, sandėliavimo istorija ar gamybos sekamumas negali būti patvirtinti. Klonai, perklasifikuotos arba blogai tvarkomos dalys gali turėti priimtinas žymes, tuo pačiu slepiančias prastą vidinę kokybę arba nekonsistentišką atrankos istoriją. Tokioje situacijoje projektų komanda nebevertina žinomo komponento. Ji turi reikalų su neaiškiu rizikos šaltiniu, o ta nežinomybė linkusi blogai amžinai pasenusiems produktams.

Ši problema tampa dar rimtesnė taikymuose, kur gedimo pasekmės yra didelės. Kondensatorius iš neaiškaus kanalo gali praeiti įeinamą patikrą ir vis tiek anksčiau laiko gedti paslaugų metu. Priežastis yra paprasta: daugelis kokybės problemų yra statistinės ir priklauso nuo streso. Jos ne visada atsiskleidžia per greitus elektros patikrinimus. Todėl pirkimų disciplina nusipelno tokio pat lygio pagarbos kaip schemos disciplina.

Ramūs kontrolės mechanizmai, kurie dažnai užkerta kelią brangiems gedimams vėliau, apima:

• Patikimas tiekimas

• Partijos dokumentacija

• Gamintojo sekamumas

Praktinis dizaino sprendimas realioms sistemoms

Praktiniais terminais, marginalus tantalo kondensatorius nėra tiesiog mažiau patikimas. Netinkamomis sąlygomis jis gali tapti aktyviu gedimo sukėlėju. Būtent tai inžinieriai linkę prisiminti po to, kai mato per daug lauko grąžinimų. Grubiose energijos grandinėse kondensatorius turėtų būti vertinamas ne tik pagal tai, ar jis veikia, kai yra naujas, bet ir pagal tai, ar jis išlieka stabilus per sprogimo įvykius, temperatūros pokyčius, gamybos plitimą ir tarnavimo laiką.

Garantuotas dizaino požiūris paprastai apima:

• Gerbiamų tiekėjų pasirinkimas

• Įtampos derinimo taikymas

• Sprogimo srovės sąlygų tikrinimas

• ESR elgsenos peržiūra

• Patvirtinimas su realistiška šaltinio impedancija

• Tantalą vengti, kai gedimo energiją sunku kontroliuoti

Komandos, kurios šiuos patikrinimus taiko anksti, dažnai išaiškina silpnybes prieš išleidimą. Komandos, kurios juos praleidžia, dažnai susiduria su tomis pačiomis problemomis vėliau, tik tada kaina yra didesnė, grafikas griežtesnis, o ramiam sprendimų priėmimui likę mažiau vietos.

Mano nuomone, tantalo kondensatoriai turėtų būti vertinami kaip taikymui jautrūs komponentai, o ne kaip bendrojo naudojimo dalys. Jie gali veikti labai gerai, kai naudojami kruopščiai kontroliuojamoje aplinkoje. Už tos aplinkos jų ribojimai tampa pernelyg griežti, kad juos būtų galima ignoruoti. Atsargus pasirinkimas nėra nesiryžimas dėl savęs. Tai atspindi praktinį supratimą, kad komponentų patikimumą formuoja tiek kontekstas, tiek specifikacija.

Galutinė inžinerinė pozicija

Jei dalies autentiškumas, proceso kokybė ir elektros nuoseklumas negali būti pasitikima, tantalo kondensatorių naudojimas grubiose energijos grandinėse yra prastas inžinerinis pasirinkimas. Tai ypač tiesa žemos impedancijos sistemose, kur gedimo mechanizmai greitai vystosi ir palieka mažai galimybių pokyčiams. Tokiose sąlygose tikrasis klausimas nėra ar silpnas kondensatorius gali veikti trumpą laiką, bet ar jis gali gedti kontroliuojamu ir prognozuojamu būdu ilguoju laikotarpiu.

Patikimesnis požiūris yra rezervuoti tantalo kondensatorius tiems taškams, kur jų privalumai yra aiškūs, o rizika yra kontroliuojama. Ten, kur sprogimo stresas, trumpalaikė srovė ar gedimo energija yra reikšminga, stipresni alternatyvos arba konservatyvesnės architektūros dažnai siūlo stabilų ilgalaikį sprendimą. Komponentų pasirinkime pasitikėjimas turėtų kilti iš patvirtintos elgsenos, o ne vien iš nominalių reitingų.

Klientų atpažinimas suklastotų AVX tantalo kondensatorių

Suklastoti AVX tantalo kondensatoriai plačiai cirkuliuoja atviroje rinkoje, todėl identifikacija neturėtų remtis vienu matomu ženklu. Patikimas peržiūra paprastai vyksta sluoksniais ir remiasi struktūriniu patikrinimu, žymėjimo analize, pakuotės patikrinimu, katalogo palyginimu ir šaltinio vertinimu. Realios inspekcijos metu abejotinos dalys dažnai atrodo priimtinos iš pirmo žvilgsnio, būtent todėl skubotas sprendimas dažnai sukelia klaidas. Patikimesnis požiūris yra surinkti nuoseklų įrodymų rinkinį ir ištirti, ar detalės išlieka nuoseklios iš vieno patikrinimo taško į kitą.

Peržiūrėti užbaigimo struktūrą ir poliariškumo išdėstymą

Pirmasis žingsnis yra išstudijuoti kondensatoriaus išorinę konstrukciją, ypač užbaigimo formą ir poliariškumo pusės išdėstymą. Tikri AVX komponentai paprastai rodo stabilų elektrodų geometriją toje pačioje partijoje, ir tokią pakartojamumą sunku tiksliai imituoti. Metaliniai užbaigimai turėtų atrodyti proporcingi, švariai formuoti ir vienodi keliuose įrenginiuose. Poliariškumo pusė taip pat turėtų sekti tvarkingą išdėstymą, be nepatogių perėjimų ar netinkamo suderinimo tarp korpuso ir terminalų.

Suklastoti tiekėjai dažnai skiria daugiau pastangų ant viršutinio žymėjimo, nes būtent ten pirmiausia krypsta akis. Fizinė struktūra yra mažiau atlaidžiai. Maži skirtumai galinės dalies formoje, dangos padengime, kraštų simetrijoje arba liejimo proporcijoje gali rodyti, kad dalis neteko iš teigiamos gamybos srauto. Daugelio patikrinimų metu žymėjimas atrodo priimtinas, kol kelios pavyzdžiai neatsiduria vienas šalia kito ir geometrija pradeda išsiklaidyti. Toks kintamumas linkęs palikti patyrusį peržiūrėtoją neramų, ypač brandaus komponentų šeimoje, kur gamybos modeliai paprastai yra stabilūs.

Tiriant struktūrą, palyginkite keletą įrenginių, o ne remkitės vienu pavyzdžiu:

• Užbaigimo plotis

• Metalinis apdailos

• Korpuso matmenys

• Poliariškumo indikatoriaus vieta

• Bendras pakuotės balansas

Jei vienas įrenginys rodo storesnius užbaigimus, kitas rodo perkeliamą poliariškumo pusę, o kitas rodo netvarkingą liejimą, problema paprastai yra daugiau nei išvaizda. Toks kintamumas dažnai rodo silpną procesų discipliną arba mišrių kilmės medžiagą. Daugelis atvykusių inspektorių pasitiki šiuo palyginimo metodu, nes suklastoti komponentai dažnai praranda nuoseklumą prieš prarandant paviršinį patikimumą.

Patikrinkite nešėjų juostą ir pakuotės modelį

Nešėjų juosta gali atskleisti daugiau, nei daugelis pirkėjų tikisi. Tikra AVX medžiaga dažnai laikosi disciplinuoto pakuotės modelio, įskaitant pakartotinį tarpsnių, nuoseklaus spausdinimo formato ir `AVX` identifikacijos juostoje ar susijusiuose pakuotės elementuose. Įtartina medžiaga gali praleisti šiuos faktus, taikyti juos netolygiai arba remtis bendrine juosta, kuri neatitinka laukiamo pateikimo.

Pakuotė turėtų būti laikoma papildomu įrodymu, o ne galutiniu patvirtinimu. Suklastoti tiekėjai gali pernaudoti ritinius, etiketes ar juostą, paimtą iš nesusijusių atsargų. Vis dėlto pakuotė vis tiek turi diagnostinę vertę, nes tikros tiekimo grandinės paprastai palieka atpažįstamą tvarkos jausmą. Jei juostos kokybė atrodo bendrinė, spausdinimo intervalas atrodo netvarkingas, arba ritinio ženklinimas prieštarauja korpuso žymėjimui, turėtų kilti nerimas. Daugelis žmonių per greitai pasitiki profesionaliai atrodžančiu ritiniu, o tas pasitikėjimas dažnai būna klaidingas, kai palyginimas tampa kruopštesnis.

Atkreipkite dėmesį į šiuos ypatumus per pakuotės apžvalgą:

• Spausdinimo atstumas

• Šriftų stilius

• Etiketės medžiaga

• Ritinio būklė

• Uždaromoji metodika

• Partijos informacija

Jei juosta neturi laukiamo prekių ženklo pasikartojimo, jei atstumas atrodo atsitiktinis, arba jei ritinys atrodo senesnis už pačius komponentus, medžiaga nusipelno didesnio dėmesio. Mišri pakuotė ypač atskleidžia. Švari etiketė, pritvirtinta prie prastos juostos, arba neseniai pateiktas komponentų kodas kartu su dėvėta pakuote dažnai rodo perkrauto inventoriaus, o ne originalios gamyklos tiekimo.

Patikrinkite korpuso žymėjimą ir identifikavimo turinį

Korpuso žymėjimas turėtų atitikti tai, ką AVX paprastai taiko tam paketo dydžiui. Tikras komponentas dažnai turi aiškų ir viduje nuoseklų identifikavimą, tokį kaip `AVX` logotipas, talpos kodas, įtampos kodas ir partijos susijęs arba datos susijęs žymėjimas, nebent pakuotė yra per maža, kad būtų galima užtikrinti visišką skaitomumą. Tikras klausimas nėra tiesiog tai, ar žymėjimas yra, bet ar viso žymėjimo sistema kaip visa daran čia logiška.

Klastotės dažnai pasiskolina simbolius, kurie atrodo teisingi, o tada juos kombinuoja netinkamu būdu. Logotipas gali atrodyti priimtinas, kol įtampos kodas nesutampa su serija, arba partijos kodo formatas gali konfliktuoti su likusia žymėjimo logika. Čia daugelis prastų klastočių pradeda atsiskleisti. Žymėjimas turėtų būti skaitomas kaip integruota tapatybė, o ne kaip izoliuoti simboliai. Jei vienas elementas atrodo galiojantis, tačiau visas profilis nesusideda, abejonė yra pagrįsta.

Labai maži paketai gali neparodyti kiekvieno žymėjimo su pilnu aiškumu. Šis apribojimas neturėtų būti klaidingai suprantamas kaip autentiškumo įrodymas. Tokiais atvejais inspektorius turėtų skirti daugiau svorio kitiems veiksniams.

• Juostos pateikimas

• Matmenų nuoseklumas

• Šaltinių įrašai

• Duomenų lapo suderinamumas

Atsargūs pirkėjai retai priima sprendimą remdamiesi tik neišsamiu viršutiniu žymėjimu, nes neapibrėžtumas vienoje srityje turėtų būti subalansuotas tvirtesniu patvirtinimu kitoje.

Patikrinkite spausdinimo kokybę dėl pakartotinio žymėjimo ar atnaujinimo

Spausdinimo kokybė yra viena iš labiausiai atskleidžiančių sričių klastočių nustatymui. Atnaujintos arba pakartotinai pažymėtos dalys dažnai gaminamos iš žemos įtampos, senų, atgautų ar kitaip netinkamų komponentų, kurie buvo išlyginti ir vėl atspausdinti, kad imituotų vertingesnį lygį. Tokios įrangos gali atrodyti naudojamos pradžioje, tačiau jų istorija yra neaiški, o ši neaiškumas sukelia abejonių dėl našumo ir patikimumo, kurie sunkiai atmetami.

Atidžiai išnagrinėkite šiuos paviršiaus ir spausdinimo defektus:

• Tamsesnė parinktis

• Nelygus spalvų tankis

• Neaiškūs kraštai

• Silpnas suderinamumas

• Nereguliarus simbolių tarpai

• Skirtingumas tarp vienetų

Kai kurios dalys taip pat rodo šlifavimo žymes, atnaujinimo miglą ar viršutinį sluoksnį, kuris atrodo kitaip nei likusi dalies dalis. Kai spauda sėdi nenatūraliai ant korpuso paviršiaus arba šriftų kraštai atrodo šiurkštūs padidinus, žymėjimas gali būti pridėtas po pradinio gamybos. Kasdieniame darbo procese tokios rūšies defektai dažnai tampa akivaizdūs tik padidintu žiūrėjimu, todėl nepadedanti inspekcija padeda, tačiau ne visada išsprendžia klausimą.

Pakartotinai pažymėta dalis nėra tik žymėjimo problema. Tai gali rodyti mažesnį elektros įvertinimą, anksčiau patirtą poveikį, šilumos stresą ar nekontroliuojamą saugojimo istoriją. Kondensatorius, parduodamas kaip didesnės įtampos klasė, bet pagamintas iš mažesnės įtampos bazinės dalies, gali praeiti paprastus nuoseklumo patikrinimus, o vis tiek sugesti naudojimo metu. Šis pavojus yra svarbus rūpestis, nes kai kurie klastoti komponentai gali atrodyti, kad veikia normaliai pagal pagrindines sąlygas, tačiau sugenda, kai veikiami didesnio streso, temperatūros ar reikalaujančios veikimo aplinkos.

Patikrinkite detalių numerį pagal oficialų duomenų lapą

Detalių numeris visada turėtų būti tikrinamas pagal oficialų AVX duomenų lapą ar produkto katalogą. Jei talpos vertė, įtampos kodas, korpuso dydis ar serijos derinys nepasirodo oficialioje dokumentacijoje, detalių numeris turėtų būti vertinamas su rimta abejonė. Šis palyginimas yra vienas iš paprasčiausių filtravimo žingsnių, tačiau esant laiko spaudimui, jis dažnai praleidžiamas daugiau, nei daugelis komandų norėtų prisipažinti.

Klastotės dažnai naudoja derinius, kurie skamba techniškai įtikinamai, bet neegzistuoja tikroje produktų linijoje. Pardavėjas gali pasiūlyti neįprastą vertės-ir-įtampos derinį, retą korpuso dydį arba specialų priedą, kuris atrodo teisėtas ne specialistui. Patikrinus oficialiame kataloge, nesuderinamumas dažniausiai tampa akivaizdus. Tiekimo apžvalgos darbe šis neatitikimas dažnai yra greičiausias būdas sustabdyti blogą pirkimą, prieš jam pasiekus inspekcijos stalą.

Net jei speciali variacija gali egzistuoti, neįprasti specifikacijos paprastai nepasirodo didelėje vietinėje atsargoje per įprastus kanalus. Jei sunkiai randama dalis staiga pasirodo dideliais kiekiais, patrauklia kaina ir per neaiškų šaltinį, atsargumas yra racionalus. Elektroniniai komponentai turi savo tiekimo logiką, ir kai rinkos istorija nesutampa su produktų realybe, patyrę pirkėjai linkę sustoti ir užduoti sunkesnius klausimus.

Įvertinkite šaltinį, o ne tik komponentą

Vienas iš patikimiausių būdų sumažinti klastočių riziką yra pirkti standartinius katalogo komponentus per įgaliotus platintojus. Tai nepašalina kiekvieno pavojaus, tačiau tai ženkliai sumažina neaiškumą, kur kas efektyviau nei vizualinė inspekcija viena. Komponentas turėtų būti vertinamas savo tiekimo kontekste, nes autentiškumas yra susijęs ne tik su fizinėmis savybėmis, bet ir su atsekamumu.

Inspekcija gali filtruoti įtartiną medžiagą, tačiau prevencija paprastai užtikrina mažesnes tolesnes išlaidas nei atsigavimas. Kai abejojamos dalys patenka į atsargas, kiekviena vėlesnė veikla tampa sunkesnė.

• Patikrinimas užtrunka ilgiau

• Su gedimais susijusi analizė tampa sudėtingesnė

• Lauko poveikis didėja

Daugelis komandų šią pamoką išmoksta palaipsniui, dažnai po to, kai įvyksta išvengiamas ginčas, vėlavimas ar nuostolis. Diciplinuota tiekimo tvarka yra daugiau nei pirkimo rutina; ji tarnauja kaip praktinė patikimumo kontrolės priemonė. Tokiu atžvilgiu saugiausia klastotės strategija prasideda prieš atvykstant ritiniui.

Praktinis požiūris yra derinti kelis peržiūros metodus, o ne remtis vienu įspūdžiu:

• Tiekėjo kvalifikacija

• Pakuotės peržiūra

• Vizualinis palyginimas

• Duomenų lapo patvirtinimas

• Eskalavimas detalizuoto bandymo, kai to reikia

Nėra nė vieno žingsnio, kuris būtų be klaidų, tačiau sluoksniuotos patikros yra daug įtikinamesnės nei izoliuotas vertinimas. Stipriausia išvada dažniausiai atsiranda iš derinimo: kai struktūra, ženklinimas, dokumentacija ir šaltinis visi sutampa, pasitikėjimas auga; kai du ar trys veiksniai prieštarauja, įspėjimas nusipelno rimto atsako.

Naudingas mąstymas yra vertinti klastotės aptikimą kaip disciplinuotą šablonų atpažinimą. Tikri AVX tantalo kondensatoriai dažniausiai rodo stabilų šabloną per korpuso struktūrą, spausdinimo stilių, pakuotės formatą ir katalogo tapatybę. Klastotės medžiaga dažnai sulaužo tą šabloną subtiliais būdais, o ne dramatiškais, todėl pernelyg didelis pasitikėjimas gali tapti brangiu. Atsargus palyginimas tarp kelių mėginių ir keliose kontrolės vietose paprastai yra patikimesnis nei instinktas vienas. Įdedant kelias papildomas minutes patikrinimui, gali pasirodyti nuobodu, tačiau tai dažnai išvengia daug skausmingesnių nuostolių vėliau kvalifikacijoje, remonto ar lauko operacijose.

Išvada

Tantalo kondensatoriai gali suteikti kompaktišką dydį, stabilų kapacitą ir stiprų našumą, kai yra naudojami kontroliuojamais ribomis. Patikimas veikimas priklauso nuo tinkamo deratingo, srovės smūgio kontrolės, ritininės srovės rezervų, šilumos valdymo, proceso kokybės ir autentiško tiekimo. Dėmesingas tikrinimas, duomenų lapo patvirtinimas ir pagal taikymą atliekami bandymai padeda sumažinti gedimų riziką ir padidinti pasitikėjimą realių pasaulio dizainų atžvilgiu.

Dažniausiai užduodami klausimai [FAQ]

1. Kodėl tik įtampų deratingas nepakanka renkantis tantalo kondensatorių?

Įtampų deratingas padeda pagerinti patikimumą, tačiau jis neatsižvelgia į srovės šuolius, ritinines sroves, perjungimo transijentus ar šilumos stresą. Kondensatorius, kuris saugiai veikia sumažinta įtampa, vis tiek gali sugesti, jei jis bus veikiamas pernelyg didelių srovės pikų ar perkaitimo. Tinkamas pasirinkimas reikalauja įvertinti visą elektros aplinką, o ne tik darbinę įtampą.

2. Kaip žemos varžos energijos grandinės padidina tantalo kondensatorių gedimo riziką?

Žemos varžos grandinės gali tiekti dideles energijos kiekius labai trumpu laiku. Paleidimo, karštoj perjungimo ar perjungimo įvykių metu, didelių srovių impulsai gali sukelti lokalizuotą šildymą kondensatoriuje. Jei kondensatorius turi silpnus dielektrinius regionus arba nepakankamą smūgio toleranciją, šis stresas gali sukelti trumpus sujungimus arba katastrofišką gedimą.

3. Kodėl ritininė srovė laikoma pagrindiniu patikimumo veiksniu tantalo kondensatoriams?

Ritininė srovė generuoja šilumą per kondensatoriaus ekvivalentinę serijinę varžą (ESR). Jei generuota šiluma negali būti efektyviai išsklaidoma, vidinė temperatūra kyla ir paspartina senėjimą. Laikui bėgant, per didelė ritininė srovė gali sumažinti našumą, padidinti nuotėkio srovę ir sutrumpinti kondensatoriaus tarnavimo laiką.

4. Kokie privalumai teikia aukščiausios klasės tantalo kondensatorių gamintojai reikalaujančiose taikymo srityse?

Aukščiausios klasės gamintojai paprastai siūlo geresnę proceso kontrolę, mažesnę ESR, patobulintą smūgio toleranciją ir nuoseklesnes elektros charakteristikas tarp gamybos partijų. Šie patobulinimai sumažina netikėtų gedimų tikimybę ir suteikia prognozuojamesnį ilgalaikį našumą energijos tiekimuose, DC-DC keitikliuose ir kitose didelės apkrovos taikymo srityse.

5. Kodėl inžinieriai turėtų patikrinti tiekėjų ir komponentų patikimumą perkant AVX tantalo kondensatorius?

Klastotiniai komponentai gali atrodyti autentiški, tačiau jie gali turėti prastesnių medžiagų, neteisingus reitingus ar nežinomas gamybos istorijas. Patvirtinant įgaliotus šaltinius, sekimo įrašus, pakavimo detales ir dalių numerius, padeda užtikrinti, kad kondensatorius atitinka tikėtinus kokybės ir patikimumo standartus. Tai sumažina lauko gedimų ir brangaus trikčių šalinimo riziką vėliau.
