Kietojo kūno akumuliatoriaus veikimo principas, privalumai ir taikymai

Kietojo kūno akumuliatoriai laikomi viena iš perspektyviausių ateities akumuliatorių technologijų, nes jie gali pasiūlyti geresnį saugumą, didesnį energijos tankį ir ilgesnį tarnavimo laiką nei tradiciniai ličio jonų akumuliatoriai. Vietoj skysto ar gelio elektrolito jie naudoja kietą elektrolitą, kuris padeda litio jonams judėti tarp elektrodų įkrovimo ir iškrovimo metu.

Katalogas

Kas yra kietojo kūno akumuliatorius?

Kietojo kūno akumuliatorius yra įkraunamas akumuliatorius, kuris naudoja kietą elektrolitą, o ne skystą ar gelio elektrolitą, kuris randamas tradiciniuose ličio jonų akumuliatoriuose. Šis kietas medžiaga padeda perkelti jonus tarp anodinio ir katodinio elektrodų įkrovimo ir iškrovimo metu.

Kadangi jis nesiremia degiu skystu elektrolitu, kietojo kūno akumuliatorius gali pasiūlyti geresnį saugumą, didesnį energijos tankį, ilgesnį tarnavimo laiką ir mažesnį akumuliatoriaus dizainą. Jis daugiausia vystomas elektrinių transporto priemonių, išmaniųjų telefonų, nešiojamųjų kompiuterių ir energijos kaupimo sistemoms.

Tačiau kietojo kūno akumuliatoriai vis dar yra brangūs ir sudėtingi masinei gamybai, todėl jie dar nėra plačiai naudojami kasdieniuose produktuose.

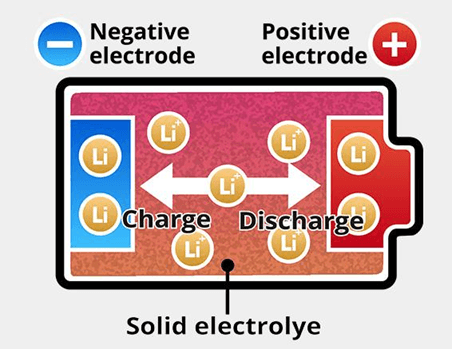

Kietojo kūno akumuliatoriaus pagrindinis veikimo principas

Kietojo kūno akumuliatoriai veikia perkelti litio jonus tarp neigiamo elektrodo (anodo) ir teigiamo elektrodo (katodo) per kietą elektrolitą. Nepaisant to, kad tradiciniai ličio jonų akumuliatoriai naudoja skystą elektrolitą, kietojo kūno akumuliatoriai naudoja kietas medžiagas, kad saugiai ir efektyviai perkelti jonus.

Įkrovimo metu litio jonai juda iš teigiamo elektrodo į neigiamą elektrodą, kur energija kaupiasi. Iškrovimo metu jonai grįžta į teigiamą elektrodą, kad suteiktų elektros energiją įrenginiui.

Kaip parodyta paveikslėlyje, kietasis elektrolitas leidžia jonų judėjimą tarp elektrodų, tuo pačiu veikdamas kaip separatorius. Šis dizainas padeda pagerinti akumuliatoriaus saugumą, sumažinti nuotėkio riziką ir padidinti energijos tankį, palyginti su tradiciniais ličio jonų akumuliatoriais.

Pagrindinės kietojo kūno akumuliatorių technologijų rūšys

Sulfido pagrindu pagaminti kietojo kūno akumuliatoriai

Sulfido pagrindu pagaminti kietojo kūno akumuliatoriai naudoja sulfido medžiagas kaip kietą elektrolitą. Šie akumuliatoriai siūlo labai aukštą joninę laidumą, leidžiančią greitai judėti litio jonams akumuliatoriuje. Dėl to jie laikomi viena iš perspektyviausių technologijų elektrinėms transporto priemonėms ir greito įkrovimo taikymams.

Tačiau sulfido elektrolitai yra jautrūs drėgmei ir gali gaminti toksiškas dujas, kai liečiasi su oru, dėl to gamyba ir apdorojimas tampa sudėtingesni.

Oxidinės, pagrindu pagaminti kietojo kūno akumuliatoriai

Oxidinės, pagrindu pagaminti kietojo kūno akumuliatoriai naudoja oksido keramines medžiagas kaip elektrolitą. Šios medžiagos suteikia puikią šiluminę stabilumą, cheminę stabilumą ir saugumą. Jos taip pat yra atsparios drėgmei, palyginti su sulfido elektrolitais.

Pagrindinis trūkumas yra tas, kad oksido medžiagos yra kietesnės ir trapios, kas gali sukelti sąsajos pasipriešinimą ir gamybos iššūkius.

Polimerų pagrindu pagamintos kietosios baterijos

Polimerų pagrindu pagamintos kietosios baterijos naudoja kietus polimero elektrolitus, kurie yra lengvi, lankstūs ir lengviau gaminami. Jos dažnai naudojamos plonytėse ir lanksčiose elektroninėse įrenginiuose.

Tačiau polimero elektrolitai paprastai turi žemesnę jonų laidumą kambario temperatūroje, kas gali sumažinti baterijų našumą, palyginti su sulfido ir oksido technologijomis.

Hibridinės kietosios baterijos

Hibridinės kietosios baterijos sujungia kelias elektrolitų medžiagas, tokias kaip polimerai ir keramika, kad pagerintų bendrą baterijos našumą. Tikslas yra pasiekti geresnį saugumą, lankstumą, jonų laidumą ir ilgaamžiškumą tuo pačiu metu.

Daug tyrėjų ir gamintojų kuria hibridinius dizainus, nes jie gali padėti išspręsti kai kurias problemas, susijusias su vienos medžiagos kietųjų baterijų sistemomis.

Kietųjų baterijų pagrindiniai pranašumai

• Didesnė energijos tankis - Kietosios baterijos gali saugoti daugiau energijos mažesniame dydyje, palyginti su tradicinėmis ličio jonų baterijomis. Tai gali padidinti elektrinių transporto priemonių važiavimo nuotolį ir pratęsti baterijos tarnavimo laiką nešiojamuosiuose įrenginiuose.

• Pagerintas saugumas - Kietas elektrolitas dega mažiau nei skystas elektrolitas, sumažindamas nuotėkio, perkaitimo ir baterijų gaisrų riziką.

• Ilgesnis baterijos tarnavimo laikas - Kietosios baterijos gali potencialiai atlaikyti daugiau krovimo ir iškrovimo ciklų, kas gali pagerinti ilgalaikį ilgaamžiškumą ir sumažinti baterijos keitimo dažnį.

• Greitesnio krovimo potencialas - Kai kurie kietųjų baterijų dizainai leidžia greitesnį ličio jonų judėjimą, kas gali padėti sumažinti krovimo laiką elektrinėse transporto priemonėse ir elektronikoje.

• Geresnis šiluminis stabilumas - Šios baterijos gali veikti saugiau esant aukštai temperatūrai, nes kietas elektrolitas yra stabilesnis nei skysti elektrolitai.

• Mažesnis ir lengvesnis baterijos dizainas - Didesnė energijos tankis leidžia gamintojams sukurti plonesnes, lengvesnes ir kompaktiškesnes baterijų sistemas, skirtas išmaniesiems telefonams, nešiojamiesiems kompiuteriams ir elektromobiliais.

• Mažesnė elektrolito nutekėjimo rizika - Kadangi baterijoje nėra skystojo elektrolito, nutekėjimo ir cheminių išsiliejimų rizika yra žymiai sumažinta.

• Parama litio metalui anoduose - Kietosios baterijos gali naudoti litio metalą anoduose, kurie gali suteikti žymiai didesnį energijos saugojimo pajėgumą nei grafito anodai, naudojami tradicinėse ličio jonų baterijose.

• Potencialas ilgesniam elektrinių transporto priemonių važiavimo nuotoliui - Dėl pagerinto energijos tankio, kietosios baterijos gali leisti elektrinėms transporto priemonėms nuvažiuoti ilgesnį atstumą vienu įkrovimu.

• Geresnis našumas ekstremaliomis sąlygomis - Kai kurios kietųjų baterijų technologijos gali išlaikyti stabilią veiklą šaltose ar karštose aplinkose, palyginti su standartinėmis ličio jonų baterijomis.

Dabartinės problemos ir techniniai iššūkiai

Kietosios baterijos siūlo daugybę pranašumų, tačiau keletas techninių iššūkių vis dar riboja jų plačiai pritaikymą. Viena didžiausių problemų yra didelės gamybos sąnaudos. Medžiagos ir gamybos procesai, naudojami kietųjų baterijų gamybai, yra sudėtingesni ir brangesni nei tradicinės ličio jonų baterijų gamybos.

Kitas didelis iššūkis yra sąsajos pasipriešinimas tarp kieto elektrolito ir elektrodų. Prastas kontaktas tarp šių sluoksnių gali sumažinti jonų srautą, sumažinti baterijos našumą ir paveikti krovimo efektyvumą. Kai kurie kietieji elektrolitai taip pat gali būti trapūs ir gali įtrūkti veikiami streso ar pakartotinių krovimo ciklų, kas gali sutrumpinti baterijos tarnavimo laiką.

Kietosios baterijos taip pat susiduria su sunkumais masinėje gamyboje. Stabilios veiklos, ilgaamžiškumo ir nuoseklios kokybės išlaikymas gamybos metu išlieka iššūkiu daugelį kompanijų.

Kai kuriuose dizainuose ličio dendritai vis dar gali susidaryti baterijoje krovimo metu. Šios mažytės metalinės struktūros gali pažeisti vidinius sluoksnius ir sumažinti baterijos saugumą ir patikimumą.

Dėl šių iššūkių kietosios baterijos vis dar aktyviai vystomos ir dar nėra plačiai prieinamos daugelyje komercinių produktų.

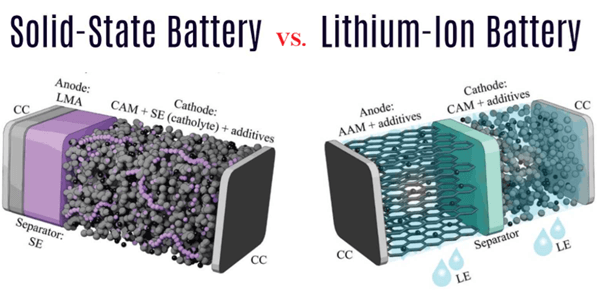

Kietosios baterijos vs Ličio jonų baterijos

Funkcija	Kietoji baterija	Ličio jonų baterija
Elektrolito tipas	Kietas elektrolitas	Skystas arba gelinis elektrolitas
Saugumas	Mažesnė gaisro ir nutekėjimo rizika	Didesnė perkaitimo ir gaisro rizika
Energijos tankis	Didesnis energijos tankio potencialas	Mažesnis, palyginti su kietosiomis
Krovimo greitis	Potencialiai greitesnis krovimas	Vidutinis iki greito krovimo
Baterijos tarnavimo laikas	Ilgesnis ciklo gyvenimo potencialas	Geras tarnavimo laikas, bet trumpesnis laikui bėgant
Dydis ir svoris	Galimas mažesnis ir lengvesnis dizainas	Paprastai didesni ir sunkesni
Terminė stabilumas	Geresnis aukštos temperatūros stabilumas	Labiau jautrūs šilumai
Gamybos kaina	Šiuo metu labai brangus	Žemesnė ir plačiai prieinama
Masinė gamyba	Vis dar ribota	Visiškai masiškai gaminama visame pasaulyje
Komercinė prieinamumas	Daugiausia yra plėtojama	Šiandien plačiai naudojama
EV važiavimo diapazonas	Potencialiai ilgesnis diapazonas	Standartinis EV diapazonas
Elektrolito nutekėjimas	Nėra skysčio nutekėjimo	Galimas elektrolito nutekėjimas
Mažos temperatūros veikimas	Vis dar tobulinamas kai kuriuose dizainuose	Paprastai labiau subrendęs
Ličio metalo naudojimas	Lengviau palaikyti	Sudėtinga dėl saugumo problemų
Pagrindinės programos	Ateities EV, pažangi elektronika, kosmoso pramonė	Išmanieji telefonai, nešiojami kompiuteriai, EV, elektriniai įrankiai
Technologijų brandumas	Atsirandanti technologija	Subrendusi ir plačiai patikrinta technologija

Kietojo kūno baterijų realaus pasaulio taikymai

Elektriniai automobiliai (EVs)

Kietojo kūno baterijos plačiai vystomos elektriniams automobiliams, nes jos gali užtikrinti ilgesnį važiavimo diapazoną, greitesnį įkrovimą ir patobulintą saugumą. Dauguma automobilių gamintojų tiria šią technologiją, kad sumažintų baterijų dydį ir pagerintų EV veikimą.

Išmanieji telefonai ir nešiojama elektronika

Išmanieji telefonai, planšetės, nešiojamieji kompiuteriai ir nešiojami įrenginiai gali pasinaudoti kietojo kūno baterijomis, nes jos gali palaikyti plonesnį dizainą, ilgesnį baterijos tarnavimo laiką ir mažesnį perkaitimo riziką.

Atrenewuojamos energijos saugojimo sistemos

Kietojo kūno baterijos gali būti naudojamos saulės ir vėjo energijos saugojimo sistemose dėl jų pagerinto šiluminio stabilumo ir ilgesnio tarnavimo laikotarpio. Jos gali padėti saugiau ir efektyviau saugoti atrenewuojamą energiją.

Aviacija ir kosmosas

Lėktuvai, palydovai ir kosmoso sistemos reikalauja lengvų ir labai patikimų baterijų. Kietojo kūno baterijos yra patrauklios kosmoso taikymams dėl savo didelio energijos tankio ir geresnio saugumo veikimo.

Medicininiai prietaisai

Medicinos įranga, tokia kaip širdies stimuliatoriai, nešiojami monitoriai ir implantai, gali naudoti kietojo kūno baterijas, nes jos siūlo stabilų veikimą, kompaktišką dydį ir patobulintą patikimumą.

Pramoninė įranga

Gamyklos ir pramoninės automatizavimo sistemos gali naudoti kietojo kūno baterijas atsarginėms energijai, robotikai ir monitoringo įrangai, kur svarbus tvirtumas ir šiluminė stabilumas.

Dronai ir robotika

Dronai ir robotų sistemos gali pasinaudoti kietojo kūno baterijomis, nes jos gali sumažinti baterijos svorį, tuo pačiu užtikrindamos ilgesnį veikimo laiką ir patobulintą saugumą.

Karinės ir gynybos sistemos

Kariuomenės ryšio įrenginiai, stebėjimo sistemos ir nešiojama gynybos įranga reikalauja tvirtų ir saugių baterijų. Kietojo kūno baterijos gali užtikrinti patikimą energiją sunkiomis sąlygomis.

Daiktų interneto (IoT) įrenginiai

IoT jutikliai ir išmanieji įrenginiai dažnai reikalauja mažų ir ilgalaikių energijos šaltinių. Kietojo kūno baterijos gali padėti pagerinti įrenginių tarnavimo laiką ir sumažinti priežiūros poreikius.

Nešiojama technologija

Išmanieji laikrodžiai, fitneso sekikliai ir išmaniosios akinius gali naudoti kietojo kūno baterijas, nes jos palaiko kompaktiškas baterijų konstrukcijas ir geresnį saugumą nešiojamai elektronikai.

Didžiausios įmonės, kuriantys kietojo kūno baterijas

Kelios didelės įmonės aktyviai kuria kietojo kūno baterijų technologiją būsimems elektriniams automobiliams, nešiojamai elektronikai ir energijos saugojimo sistemoms. Pirmaujančios gamintojos yra Toyota, Samsung, QuantumScape, Solid Power, CATL, Panasonic, LG Energy Solution ir BMW. Šios įmonės intensyviai investuoja į tyrimus ir plėtrą, kad pagerintų baterijų saugumą, energijos tankį, įkrovimo greitį ir masinę kietojo kūno baterijų gamybą.

Dažnai užduodami klausimai [DUK]

1. Kodėl kietojo kūno baterijos laikomos saugesnėmis už tradicines ličio jonų baterijas?

Kietojo kūno baterijos naudoja kietuosius elektrolitus vietoj degių skystųjų elektrolitų. Tai sumažina nutekėjimo, perkaitimo, šilumos perviršio ir baterijų gaisrų riziką, ypač elektriniuose automobiliuose ir didelės galios sistemose.

2. Kodėl ličio metalas yra svarbus kietojo kūno baterijų technologijai?

Litio metaliniai anodai gali saugoti kur kas daugiau energijos nei grafito anodai, naudojami ličio jonų baterijose. Tai padeda kietųjų elektrolitų baterijoms pasiekti didesnę energijos tankį ir potencialiai ilgesnį EV vairavimo nuotolį.

3. Kodėl kietųjų elektrolitų baterijų gamyba yra sudėtinga dideliu mastu?

Kietųjų elektrolitų baterijose naudojami medžiagos reikalauja tikslaus surinkimo ir stabilaus kontakto tarp vidinių sluoksnių. Kai kurie kietieji elektrolitai yra trapūs ir jautrūs drėgmei, todėl gamyba tampa sudėtingesnė ir brangesnė.

4. Ar kietųjų elektrolitų baterijos gali visiškai pakeisti ličio jonų baterijas?

Ne iš karto. Ličio jonų baterijos vis dar yra pigesnės, lengviau gaminamos dideliu mastu ir plačiai prieinamos. Kietųjų elektrolitų baterijos gali palaipsniui pakeisti jas tam tikrose programose, kai gamybos technologija tobulėja.

5. Kodėl kai kurios kietųjų elektrolitų baterijos vis dar patiria dendritų formavimąsi?

Nors kietieji elektrolitai mažina dendritų augimą, ličio dendritai vis dar gali susidaryti tam tikromis įkrovimo sąlygomis. Šios mažos metalinės struktūros gali pakenkti baterijai ir sumažinti ilgalaikį patikimumą.

6. Kodėl jonų laidumas yra svarbus kietųjų elektrolitų baterijoms?

Jonų laidumas nustato, kaip lengvai ličio jonai juda per kietąjį elektrolitą. Didesnis laidumas padeda pagerinti įkrovimo greitį, baterijos efektyvumą ir bendrą našumą.

7. Ar kietųjų elektrolitų baterijos geresnės ekstremaliomis temperatūromis?

Daugelis kietųjų elektrolitų baterijų dizainų siūlo geresnį šiluminį stabilumą nei ličio jonų baterijos, tačiau kai kurie elektrolitų medžiagos gali vis dar patirti sumažėjusią našumą labai šaltose aplinkose.
