Schmitt Trigger įvadas

Schmitt trigeris išsiskiria kaip unikali lyginamoji grandinė, kuriai būdingas dviejų slenksčių mechanizmas, pasiekiamas teigiamu atsiliepimu.Ši funkcija, vadinama histereze, suteikia jai reikšmingų pranašumų signalo stabilumo ir tikslumo srityje.Skirtingai nuo įprastų lyginamųjų grandinių, kurios gali sukelti nenuspėjamą atsaką į nedidelius įvesties įtampos svyravimus, Schmitt trigeryje naudojami du skirtingi slenksčiai: vienas teigiamas ir vienas neigiamas.Kai įėjimo įtampa viršija teigiamą slenkstį, grandinė pereina į aukštą būseną.Ir atvirkščiai, nukritus žemiau neigiamos slenksčio, pereinama į žemą būseną.Tarp šių slenksčių išvestis išlieka stabili, suteikdama grandinei į atmintį panašią savybę, kuri padidina veikimo patikimumą.

Šis bistabilus multivibratorius atlieka pagrindines signalo konvertavimo iš analoginio į skaitmeninį, triukšmo filtravimo ir bangos formos formavimo funkcijas.Transformuodamas nestabilius analoginius signalus į švarius skaitmeninius išėjimus, Schmitt trigeris padeda sušvelninti trikdžius, kuriuos sukelia svyruojančios įtampos, ypač triukšmingoje elektros aplinkoje.Grandinės pritaikymas yra platus – nuo ​​pagrindinių logikos sistemų iki sudėtingų grįžtamojo ryšio kilpų multivibratoriuose, parodančių jos pritaikomumą ir būtiną vaidmenį įvairiuose elektroninio dizaino aspektuose.

Teigiamo grįžtamojo ryšio vaidmuo

„Schmitt“ gaidukas yra patikimas dėl teigiamo grįžtamojo ryšio mechanizmo, integruoto į jo dizainą.Teigiamas grįžtamasis ryšys padidina skirtumą tarp įvesties įtampos ir slenkstinių lygių, todėl grandinė priima aiškius perjungimo sprendimus net ir sudėtingomis sąlygomis.Užuot pasikliaujant absoliučiomis įėjimo įtampos vertėmis, ši dinamika sustiprina grandinės gebėjimą atsispirti įvesties triukšmui ir trumpalaikiams svyravimams.

Aplinkoje, kurioje svyruoja įtampa, pvz., dėl nenuoseklių maitinimo šaltinių arba elektromagnetinių trukdžių, Schmitt trigeris išlieka tvirtas palaikydamas pastovius išėjimus.Mechanizmas pašalina klaidas, atsirandančias dėl trumpų triukšmo šuolių, palaikydamas stabilų ir patikimą veikimą praktiškai.

Histerezė: stabilizavimas per dvigubus slenksčius

Schmitt trigerio esmė yra histerezės koncepcija, kuri užtikrina tikslų perjungimą, reikalaujant, kad įvesties įtampa peržengtų skirtingas ribas.Šis dviejų slenksčių dizainas sumažina neapibrėžtumą ir sukuria aiškią signalo būsenų ribą.Histerezė leidžia grandinei teikti pirmenybę pastoviam veikimui, o ne reaktyvumui į nedidelius svyravimus.

Praktinį pavyzdį galima rasti pramoniniuose jutikliuose, kurie stebi tokius parametrus kaip temperatūra ar slėgis.Naudodamas histerezę, jutiklis gali atskirti reikšmingus duomenis nuo trumpalaikių svyravimų, atsirandančių dėl elektrinių trukdžių, užtikrindamas tikslius skaitmeninius išėjimus tolesnei analizei.„Schmitt“ gaiduko dizainas atspindi įsipareigojimą užtikrinti patikimumą ir tikslumą, kuris atitinka inžinerinius poreikius.

Jautrumo ir stabilumo balansavimas

Kuriant Schmitt gaiduką reikia atidžiai apsvarstyti jo slenksčius, kad būtų užtikrinta tinkama jautrumo ir stabilumo pusiausvyra.Šis balansas leidžia patenkinti įvairius veiklos poreikius nepakenkiant našumui.

• Griežtos slenkstinės vertės gali aptikti nedidelius signalo svyravimus, bet gali sukelti jautrumą triukšmui, dėl ko sumažėja grandinės gebėjimas filtruoti laikinus sutrikimus.

• Kita vertus, pernelyg sušvelninti slenksčiai gali uždelsti signalo apdorojimą arba sukelti netikslumų.

Pavyzdžiui, garso slopinimo grandinėse optimaliai sureguliuotas Schmitt trigeris išfiltruoja žemo lygio triukšmą ir išsaugo norimų garso signalų vientisumą.Šie dizaino pasirinkimai parodo kompromisus, susijusius su grandinės elgsenos suderinimu su specifiniais taikymo poreikiais.

Schmitt trigeris sujungia teorinį grandinės dizainą su praktiniu funkcionalumu, naudodamas histerezę, teigiamą grįžtamąjį ryšį ir slenksčiu pagrįstą perjungimą, kad pagerintų signalo stabilumą ir triukšmo atmetimą.Ši konstrukcija leidžia grandinėms patikimai veikti net aplinkoje, kurią veikia įtampos svyravimai ir elektros trukdžiai, kurie kitaip gali sutrikdyti veikimą.

Schmitt trigeriai naudojami sistemose, kurioms reikalingi švarūs ir stabilūs signalo perėjimai, kad patikimai veiktų analoginėje ir skaitmeninėje elektronikoje.Jų lankstus naudojimas palaiko programas, pradedant nuo pagrindinių mokymosi grandinių iki pažangių elektroninių ir pramoninių sistemų.

Supratimas, kaip Schmitt paleidžia darbą, suteikia vertingos informacijos apie signalų apdorojimą ir parodo, kaip svarbu sukurti grandines, kurios išlaiko stabilumą, tikslumą ir patikimumą nenuspėjamomis veikimo sąlygomis.

Schmitto trigerių įgyvendinimo būdai

Tunelinio diodo pagrindu sukurtas įgyvendinimas

„Schmitt“ trigerių įgyvendinimas naudojant tunelinį diodą yra pagrįstas atskira komponento „N“ formos voltų amperų kreive, kuri palengvina staigius perėjimus perjungimo programose.Ši kreivė leidžia grandinei greitai keisti būsenas, kai įvesties signalas svyruoja virš nurodytų įtampos slenksčių, todėl išvestis svyruoja.Tačiau šis metodas dažnai nepasiekia didelio tikslumo ir veikimo efektyvumo, todėl jis labiau tinka sistemoms, kurios teikia pirmenybę paprastumui, o ne aukštam našumui.

Siekiant įveikti šiuos apribojimus, alternatyvus dizainas panaudoja pagrindinius tunelinių diodų principus, kartu įtraukiant tranzistorines grandines.Šiose konfigūracijose tranzistoriai yra suporuoti su teigiamo grįžtamojo ryšio kilpomis, kad būtų galima greičiau perjungti ir griežčiau valdyti histerezės efektus.Praktikoje tranzistoriai dažnai pasirenkami, o ne tuneliniai diodai dėl didesnio jų prieinamumo, pritaikomų dizaino parinkčių ir galimybės valdyti įvairesnius scenarijus.

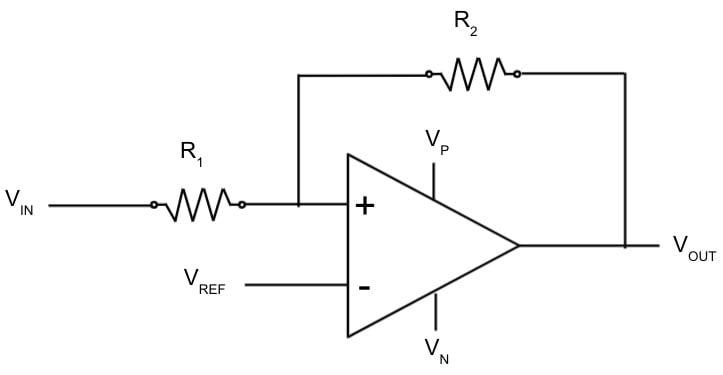

Palyginimu pagrįstas dizainas, skirtas didesniam universalumui

Lyginamieji Schmitt trigeriai yra labai pritaikomas ir tikslus sprendimas, pagrįstas teigiamomis grįžtamojo ryšio kilpomis histerezei nustatyti.Šios grandinės perjungia aukštus (+Vs) ir žemus (−Vs) išvesties lygius, atsižvelgiant į įvesties signalų skirtingą elgesį.Du kritiniai grįžtamojo ryšio rezistoriai, R1 ir R2, apibrėžia histerezės įtampos diapazoną, užtikrindami, kad išėjimas išliktų stabilus ir nepralaidus nedideliems įvesties svyravimams, o tai yra ideali triukšmo mažinimo ir nuoseklaus perjungimo funkcija.

Veikimo mechanizmas apima šiuos elementus:

• Kai neinvertuojantis įėjimas (+) viršija įtampą invertuojančiame įėjime (-), komparatorius persijungia į didelės išvesties būseną.
• Jei invertuojanti įvestis pranoksta neinvertuojančią įvestį, išėjimas pereina į žemą.
• Grįžtamojo ryšio rezistoriai sukuria įtampos daliklį, nustatydami atskirus slenksčius perėjimams aukštyn ir žemyn.
• Histerezės juosta matematiškai išreiškiama ±(R1×Vs)/R2, leidžianti reguliuoti jautrumą arba atsparumą triukšmui keičiant rezistorių.

Tolesni patobulinimai padidina grandinės patikimumą:

• Zenerio diodai: sustiprinkite atsparumą maitinimo šaltinio svyravimams, palaikydami pastovią išvestį dinamiškomis sąlygomis.
• Srovę ribojantys rezistoriai (pvz., R3, R4): sumažinkite poslinkio klaidas ir leiskite tiksliai sureguliuoti, kad atitiktų eksploatacinius poreikius.

Šie papildymai gali labai pagerinti našumą, todėl grandinė tampa stabilesnė ir tinkama sudėtingoms programoms.

Optimizuotas tranzistorių pagrindu sukurtas Schmitt trigeris

Plačiai naudojamas dizainas apima du tranzistorius, sukonfigūruotus regeneracinėje teigiamo grįžtamojo ryšio kilpoje.Ši sąranka sukuria histerezės funkcionalumą per tranzistorių sąveiką, užtikrinant skirtingus įtampos slenksčius perėjimui tarp aukštos ir žemos būsenos.Paprastai naudojami NPN tranzistoriai:

• Vienas tranzistorius (T1) lieka neaktyvus esant žemiems įėjimo lygiams, todėl antrasis tranzistorius (T2) gali veikti, todėl išėjimo būsena yra žema.
• Kai įėjimo įtampa viršija kritinę ribą, T1 suaktyvėja, todėl T2 išjungiamas, o išėjimas perkeliamas į aukštą.

Esminiai šio dizaino pakeitimai pagerina jo veikimą:

• Rezistorius RE: veikia kaip ištraukiamasis komponentas, kad prireikus išlaikytų žemą išėjimo įtampą.
• Grįžtamojo ryšio tinklai: reguliuojami rezistoriai optimizuoja histerezę ir perjungimo elgseną, kad pritaikytų funkcionalumą pagal reikalavimus.

Programoms, kurioms reikalingas lankstumas, rezistorių derinimas naudojamas loginiam tikslumui ir didelės spartos perjungimui subalansuoti, kartu atitinkant konkrečius sistemos reikalavimus ir veikimo standartus.Šis tranzistoriumi pagrįstas dizainas pritaikytas analoginėms ir skaitmeninėms konfigūracijoms, pvz., invertavimo grandinėms, kur histerezė padeda filtruoti triukšmą ir stabilizuoti našumą svyruojančioje aplinkoje.

Aptartos technikos pabrėžia Schmitto trigerių pritaikomumą įvairiuose kontekstuose.Tuneliniai diodai, komparatoriai ir tranzistoriai suteikia įvairių projektavimo galimybių, kad atitiktų sistemos reikalavimus.Naujausi grandinės modeliavimo įrankių pažanga ir pasikartojančio grįžtamojo ryšio taikymas užtikrina, kad dizainai ir toliau tobulėtų ir atitiktų šiuolaikinius našumo reikalavimus dinamiškiems inžineriniams iššūkiams.

Schmitt suaktyvina programas

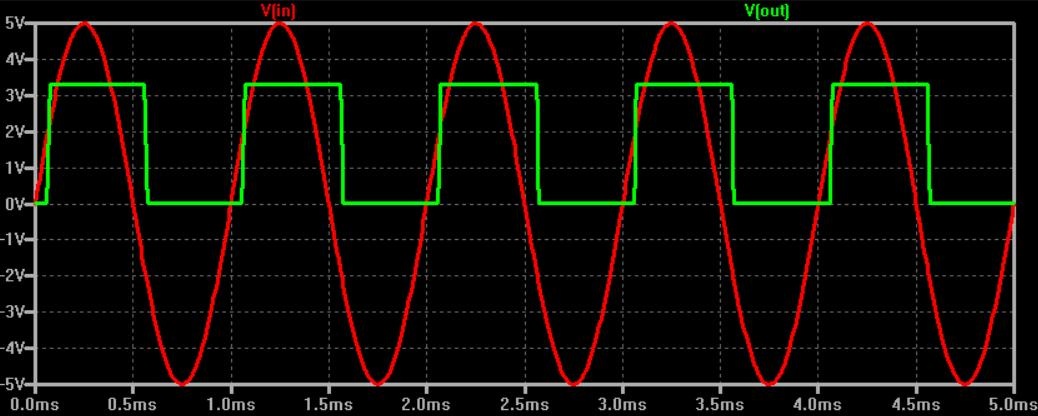

Bangos formos transformacija

Schmitt trigeris atlieka svarbią funkciją konvertuodamas nenuspėjamus arba sklandžiai svyruojančius analoginius signalus, tokius kaip sinusinės arba trikampės bangos formos, į aiškiai apibrėžtus stačiakampius impulsus, tinkamus skaitmeninėms sistemoms.Šie stačiakampiai impulsai įgalina dvejetainį signalo apdorojimą, padidindami analoginių duomenų srautų naudojimą skaitmeninėse platformose.Konvertuojant iš analogo į skaitmeninį, dažnai susiduriama su tokiomis kliūtimis kaip slenksčio nestabilumas arba triukšmo sukeliami signalo trukdžiai.Schmitt trigeriams būdingas histerezės mechanizmas skatina signalo nuoseklumą nustatydamas aiškias viršutines ir apatines aktyvinimo ribas.Tai užtikrina tikslų signalų diferencijavimą ir sumažina netvarkingą perjungimo elgesį.Ši funkcija naudojama jutiklių tinkluose, duomenų rinkimo moduliuose ir aplinkos stebėjimo sistemose, kad būtų palaikoma stabili ir tiksli skaitmeninė integracija.

Impulsinių kraštų tobulinimas

Šiuolaikinėse skaitmeninėse architektūrose signalo vientisumas tiesiogiai veikia sistemos patikimumą, ypač tais atvejais, kai naudojami didelės spartos duomenų perdavimas arba sudėtingi ryšio kanalai.Tokios problemos kaip netolygus kilimo ir kritimo laikas arba varžos neatitikimo sukeltas viršijimas gali pakenkti svarbioms operacijoms.Schmitt trigeriai demonstruoja savo naudingumą patobulindami iškraipytus impulsus į simetriškas bangos formas, taip išlaikant signalo darną.Šis signalo tobulinimas padeda inžinieriams užtikrinti vienodą našumą įvairiomis aplinkos ir eksploatavimo sąlygomis.Pavyzdžiui, mikrovaldikliais pagrįstos komunikacijos konstrukcijos turi naudos iš tikslaus krašto formavimo, kurį siūlo Schmitt trigerinės grandinės, o tai prisideda prie sklandaus duomenų sinchronizavimo ir sumažina nesusipratimą su sąsajos komponentais.

Mažos amplitudės triukšmo filtravimas

Elektroninės sistemos dažnai susiduria su nuolatiniu triukšmu, dėl kurio atsiranda subtilių svyravimų, kurie užgožia prasmingą duomenų apdorojimą.„Schmitt“ trigerio konfigūracija, leidžianti nustatyti skirtingas amplitudės ribas, yra praktinis filtras, leidžiantis pasirinktinai perduoti signalus, viršijančius tam tikrą amplitudę.Ši funkcija sumažina nedidelius trikdžius ir kartu apsaugo sistemos veikimo impulsinius signalus.Šiuo amplitudės filtravimu pagrįstos programos yra įvairios: nuo garso apdorojimo platformų, kurios teikia pirmenybę kalbos aiškumui, o ne aplinkos trukdžiams, iki automatizavimo sistemų, kuriose autentiškų įvesties komandų atskyrimas nuo pašalinių signalų iš esmės paveikia našumą.Schmitt trigeriai dažniausiai naudojami programose, kuriose reikia aiškiai atskirti naudingus duomenis ir foninį triukšmą.

Laikas ir signalų generavimas

Sujungus su kondensatoriais ir rezistoriais grįžtamojo ryšio kilpose, Schmitt trigeriai gali generuoti stabilius stačiakampius signalus ir laikrodžio impulsus.Astabilios, monostabilios ir bistabilios multivibratorių grandinės yra plačiai naudojamos laiko ir sekos valdymui.Šios grandinės palaiko skaitiklius, osciliatorius ir laikmačių sistemas, naudojamas mikroprocesoriuose ir skaitmeniniame signalų apdorojime.„Schmitt“ trigeriais pagrįsti multivibratoriai taip pat sukonfigūruoti taip, kad būtų patikimi laiko nustatymo šaltiniai stabiliam sinchroniniam darbui sudėtingomis sąlygomis.

Įprastos integrinės grandinės su Schmitt trigerio funkcionalumu

Integruotos grandinės su Schmitt paleidimo mechanizmais atlieka daugybę praktinių vaidmenų, leidžiančių pagerinti signalo kondicionavimą, sumažinti jautrumą triukšmui ir supaprastinti grandinių dizainą.Šiose IC yra įdiegtos funkcijos, kurios palengvina stabilų signalo apdorojimą, paverčia netvarkingus perėjimus nuosekliais impulsais ir padidina elektroninių sistemų patikimumą.Optimizuotą veikimą galima pasiekti be papildomų išorinių komponentų, palaikančių paprastesnį grandinės dizainą ir stabilų veikimą.Žemiau pateikiami dažniausiai naudojami IC su Schmitt paleidimo funkcijomis.

Žymūs IC, naudojantys „Schmitt Trigger“ funkcijas

Keletas integrinių grandynų yra suprojektuoti su įmontuotomis Schmitt trigerio funkcijomis, siūlančiomis įvairias programas įvairiose srityse.Čia pateikiamos jų būdingos savybės ir praktinė nauda, siekiant iliustruoti jų reikšmę šiuolaikiniame elektroniniame projekte:

Dviejų keturių įėjimų NAND vartai (74LS18)

• 74LS18 turi Schmitt trigerio įėjimus, kad būtų galima patikimai valdyti triukšmingus ar nestabilius signalus.

• Dviejų keturių įėjimų konfigūracija palengvina sudėtingas logines operacijas esant kompaktiškam dizainui.

• Programos apima atmetimo grandines, loginius valdymo mechanizmus ir stabilumui svarbias skaitmeninių perėjimų sistemas.

Šešiakampiai inverteriniai vartai (74LS14)

• 74LS14 sudaro šeši nepriklausomi inverteriniai vartai su Schmitt trigerio funkcija.

• Idealiai tinka tais atvejais, kai reikia švarios signalų inversijos su lėtu perėjimo greičiu arba netaisyklingomis briaunomis.

• Įprasti naudojimo scenarijai apima konvertavimą iš analoginio į skaitmeninį, bangos formos formavimą ir tikslias laiko nustatymo sistemas generuojant laikrodžio signalą.

Dviejų įėjimų NOR Gates (74132/74HC132)

• 74132 ir 74HC132 turi NOR užtvarus, patobulintus histereze, kad būtų galima patikimai atskirti signalą.

• Sukurta siekiant sumažinti svyruojančius įvesties signalus ir pabrėžti išvesties nuoseklumą.

• Naudojamas skaitmeninio valdymo programose, užtikrinančias triukšmo pašalinimą ir veikimo patikimumą.

Du monostabilūs multivibratoriai (74221/74LS221)

• Šiose IC integruotos Schmitt trigerio charakteristikos, kad būtų patikimai generuojami impulsai net esant triukšmingam įvesties scenarijui.

• Plačiai naudojamas į laiką orientuotoms užduotims, tokioms kaip vėlavimo generavimas ir impulsų pločio moduliavimo sistemos.

• Prisidėti prie grandinės veikimo stabilizavimo kintančiomis eksploatavimo sąlygomis.

Universalus laikmačio IC (555 laikmatis)

• Garsųjį 555 laikmatį galima sukonfigūruoti kaip Schmitt paleidimo grandinę tokioms užduotims kaip bangos formos generavimas arba signalo stabilizavimas.

• Plačiai taikoma įvairiuose projektuose, tokiuose kaip osciliatorių grandinės, laikrodžio moduliavimo sistemos ir analoginio-skaitmeninio projektavimo spragas.

• Jo pritaikomumas sustiprina jo, kaip svarbios įvairių elektroninių dizainų sudedamosios dalies, poziciją.

Keturių dviejų įėjimų NAND Schmitt paleidikliai (CD4093)

• CD4093 integruoja keturis NAND vartus su būdingomis Schmitt trigerio savybėmis, skirtas valdyti netiesinius signalus.

• Suranda naudą įjungimo iš naujo nustatymo sistemose, dažnio generavimo užduotyse ir atkūrimo programose, kurioms reikalingas tikslumas ir stabilumas.

• Tinka naudoti, kai reikalaujama atsparumo triukšmui ir nepastovioms įvestims.

Praktinių sistemos patobulinimų tyrinėjimas

Šiuose IC integruota Schmitt trigerio funkcija skatina patikimą sistemos elgesį ir padidina grandinės patikimumą.

• Stebėjimai atskleidžia jų vaidmenį kondicionuojant mikrovaldiklio įėjimų signalus, kur svarbūs stabilūs signalai.

• Pagrindinės programos apima osciliatorių stabilizavimą ir problemų, susijusių su signalų įėjimų ar perėjimų kintamumu, sprendimą.

• Praktinės įžvalgos, įgytos įgyvendinant praktinius sprendimus, parodo Schmitt trigerių transformacinį potencialą tobulinant grandinių dizainą ir sprendžiant su triukšmu susijusius iššūkius.

Išvada

Schmitt trigeriai yra vertingi, nes pagerina signalo stabilumą, atsparumą triukšmui ir perjungimo patikimumą tiek analoginėse, tiek skaitmeninėse grandinėse.Jų histerezės veiksmas leidžia grandinėms reaguoti tik į reikšmingus įvesties pokyčius, todėl jos yra naudingos jutikliams, osciliatoriams, atmetimo grandinėms, laikrodžio generavimui ir triukšmingo signalo konvertavimui.Dėl skirtingų įgyvendinimo galimybių ir plačiai prieinamų Schmitt trigerių IC jie išlieka praktišku sprendimu kuriant švarius, patikimus ir tiksliai apibrėžtus skaitmeninius signalus iš nestabilių įėjimų.
