Saugos kondensatorių paaiškinimas: tipai, funkcijos ir pasirinkimo vadovas

Apsauginiai kondensatoriai yra apsauginiai komponentai, naudojami siekiant pagerinti elektros saugą, sumažinti elektromagnetinius trukdžius ir stabilizuoti grandinės veikimą.Jie skirti valdyti įtampos įtampą, temperatūros pokyčius, drėgmę ir gedimų sąlygas, nesukeliant smūgio ar gaisro pavojaus.Šiame straipsnyje paaiškinamos saugos kondensatorių, naudojamų maitinimo šaltiniuose, prietaisuose, pramoninėse sistemose ir mažos galios elektroninėse grandinėse, funkcijos, klasifikacija, atrankos faktoriai, bandymo standartai ir įtampos mažinimo elgsena.

Katalogas

Saugių kondensatorių tyrinėjimas

Apsauginiai kondensatoriai skirti užtikrinti, kad elektros sistemos būtų saugios įprasto naudojimo ir netikėtų gedimų metu.Jie padeda išvengti žalos, kurią sukelia įtampos šuoliai, perkaitimas ar elektros gedimas.Jų pagrindinis vaidmuo yra apsaugoti įrangą ir vartotoją.Šie kondensatoriai yra sukurti taip, kad atlaikytų atšiaurias sąlygas, todėl jie yra patikimi daugelio tipų elektroninėse sistemose.

Juose yra įmontuotų saugos funkcijų, kurios sumažina elektros smūgio ar gaisro pavojų.Standartai, tokie kaip IEC 60384-14 ir UL 60384-14, apibrėžia, kaip šie kondensatoriai turėtų veikti esant įtampai.Tai užtikrina, kad jie išliks stabilūs net esant aukštai įtampai, temperatūros pokyčiams ar drėgmei.Dėl šios priežasties jie plačiai naudojami sistemose, kurioms reikalinga stipri ir nuosekli apsauga.

Apsauginiai kondensatoriai yra svarbūs tiek pramonėje, tiek kasdieniame gyvenime.Jie padeda išlaikyti stabilų mašinų, maitinimo sistemų ir elektroninių prietaisų darbą.Apsaugoje nuo viršįtampių jie sumažina staigius įtampos šuolius, kurie gali pažeisti jautrias dalis.Dėl to jie naudingi aplinkoje, kurioje sąlygos gali greitai pasikeisti.

Jų konstrukcijoje yra funkcijų, kurios pagerina saugumą ir ilgaamžiškumą.Izoliacija ir apsauginės dangos padeda sumažinti aukštos įtampos poveikį.Taip pat yra įvairių tipų, atsižvelgiant į jų funkciją.X klasės kondensatoriai naudojami elektros linijose, kad būtų valdomi įtampos šuoliai, o Y klasės kondensatoriai jungia grandines prie žemės, kad sumažintų smūgio riziką.Kiekvienas tipas naudojamas atsižvelgiant į reikalingą apsaugos lygį.

Testavimas yra pagrindinė jų dizaino dalis.Šie kondensatoriai yra tikrinami, pavyzdžiui, eksploatavimo trukmės, įtampos testavimas nepalankiausiomis sąlygomis ir temperatūros bandymai.Šie bandymai užtikrina, kad jie gali atlaikyti ilgalaikį naudojimą ir staigius sąlygų pokyčius.Saugos organizacijų sertifikatas patvirtina, kad jos atitinka reikalaujamus standartus.

Apsauginiai kondensatoriai taip pat naudojami kasdieniuose įrenginiuose.Jie padeda apsaugoti buitinę techniką, smulkiąją elektroniką ir atsinaujinančios energijos sistemas.Saulės sistemose arba įkrovimo įrenginiuose jie palaiko stabilią įtampą ir saugų veikimą.Jų naudojimas padeda pagerinti sistemos tarnavimo laiką ir sumažina gedimo tikimybę.

Saugos kondensatorių funkcinės pareigos

Apsauginiai kondensatoriai patenkina esminį techninį poreikį šiuolaikinėse elektroninėse sistemose, sutelkdami dėmesį į dvi pagrindines funkcijas: elektromagnetinių trukdžių (EMI) mažinimą ir vartotojų bei įrangos apsaugą nuo elektros trikdžių.Šie komponentai prisideda prie ilgalaikio sistemos patikimumo ir elektromagnetinio suderinamumo (EMS), ypač aplinkoje, kuri yra pažeidžiama elektros triukšmo ar maitinimo nenuoseklumo.

EMI filtravimas ir sistemos stabilumo išsaugojimas

Apsauginiai kondensatoriai yra labai svarbūs filtruojant trikdančius elektromagnetinius trukdžius, kylančius iš elektros linijų arba prijungtų įrenginių.Jų vaidmuo yra slopinti nepageidaujamus signalus ir užkirsti kelią trikdžiams, galintiems pakenkti elektroninėms operacijoms, užtikrinant nuoseklų veikimą.

• Didelio masto pramoninės sistemos turi didžiulę naudą iš EMI filtravimo galimybių, užtikrinančių operacijas, kurioms reikalingas patikimumas ilgą laiką.

• Kasdieninė plataus vartojimo elektronika, tokia kaip ryšio prietaisai ar medicinos įranga, priklauso nuo veiksmingo EMI slopinimo, kad būtų išlaikytas nenutrūkstamas funkcionalumas.

Be pagrindinių funkcijų, saugos kondensatoriai prisideda prie platesnių priemonių, palaikančių bendrą sistemos stabilumą.Šie kondensatoriai, esantys maitinimo šaltinių įvesties grandinėse, pagerina signalo aiškumą ir apsaugo įrenginius nuo staigių įtampos šuolių, pvz., tų, kuriuos sukelia perkūnija ar įtampos netolygumai.Jų dvigubos funkcijos užtikrina patikimumą ir apsaugo jautrią įrangą nepastoviomis sąlygomis.

Apsauga ir saugių priemonių įgyvendinimas

Apsauginiai kondensatoriai pagerina elektroninių sistemų saugos ypatybes dėl specialiai sukurtų medžiagų ir tvirtos konstrukcijos.

• Sukurti taip, kad atlaikytų ekstremalias sąlygas, pvz., žaibo sukeltus viršįtampius ar elektros tinklo gedimus, jie pasižymi ugniai atspariomis ir savaime gesinančiomis savybėmis, kad sumažintų pavojų net ir retais gedimų atvejais.

• Greito iškrovimo galimybės užtikrina saugumą, nepaliekant likutinio įkrovimo po išjungimo, sumažinant elektros smūgio riziką techninės priežiūros ar tvarkymo metu.

Integruojant į įrenginius, kuriuos reikia dažnai prižiūrėti, iškrovos savybių patikimumas sumažina eksploatacinius pavojus personalui, ypač dirbantiems su aukštos įtampos sistemomis.Istorinė inžinerijos praktika pabrėžia jų efektyvumą išlaikant saugą sudėtingose ​​programose.

Strateginė integracija ir ilgalaikis optimizavimas

Apsauginiai kondensatoriai vaidina svarbų vaidmenį kuriant grandines ir valdant galią, nes palaiko sudėtingus sistemų sujungimus ir balansuoja kelis posistemius.

• Vietos optimizavimas ir pažangus medžiagų pasirinkimas padidina sistemos atsparumą ir sumažina pažeidžiamumą dėl senstančių komponentų.

• Jų funkcionalumas sinergizuojamas su pastangomis kurti ekologiškus įrenginius, kurie pagerina energijos vartojimo efektyvumą ir palaiko tvarumo tikslus.

Skatindami ilgesnį elektroninių prietaisų eksploatavimo laiką, saugos kondensatoriai sumažina keitimo dažnumą ir medžiagų švaistymą, papildydami pažangą kuriant tvarią technologijų plėtrą.Jų daugialypis indėlis galiausiai atitinka griežtus saugos ir ilgaamžiškumo reikalavimus, o tai suteikia reikšmingą pranašumą šiuolaikiniame elektroniniame projekte.

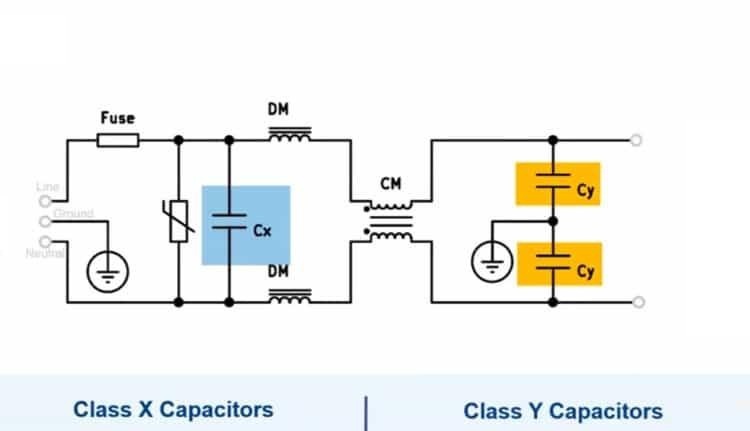

Saugių kondensatorių klasifikacija

Apsauginiai kondensatoriai metodiškai skirstomi į kategorijas, atsižvelgiant į jų padėtį elektros grandinėse ir jų gebėjimą atlaikyti įtampos įtempius.Jų sistemingas klasifikavimas padeda pasiekti veikimo patikimumą įvairiose programose, tuo pačiu skatinant saugumą efektyviai valdant trukdžius.

X kondensatoriai: Diferencialinio režimo sutrikimų valdymas

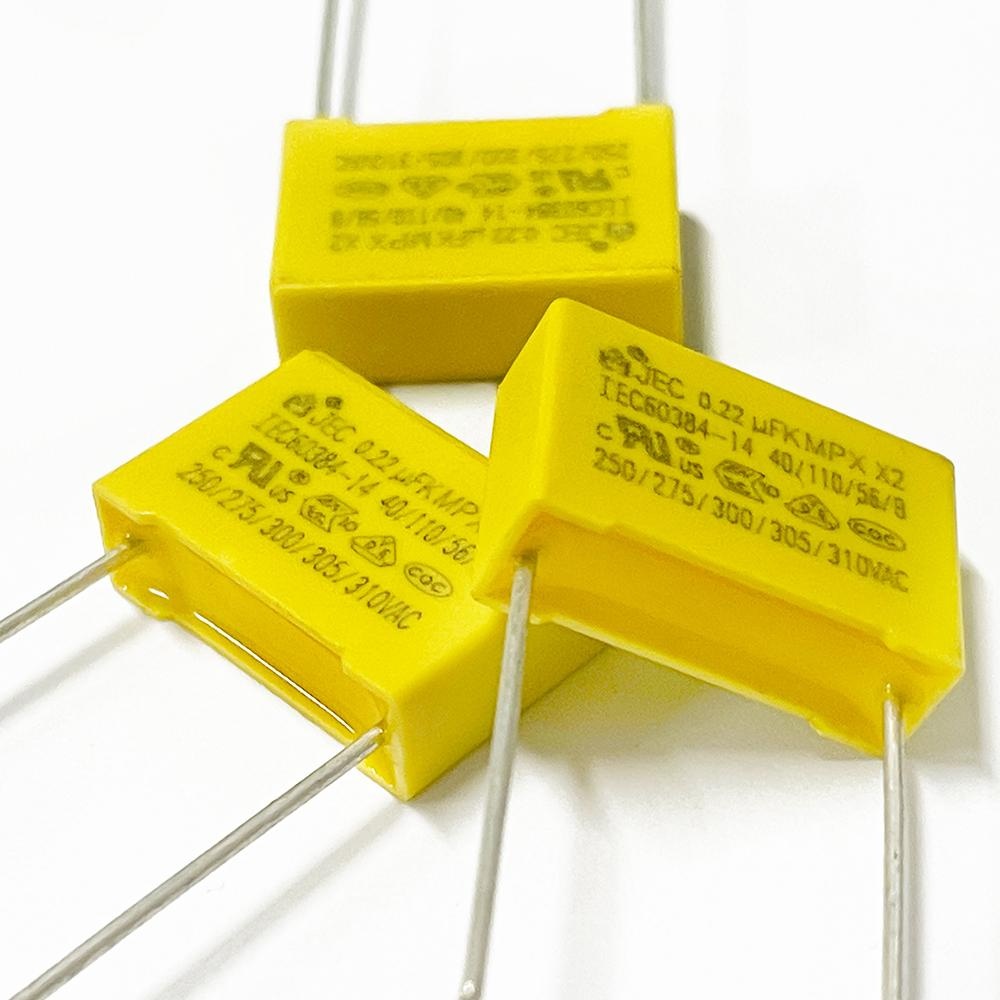

X kondensatoriai yra įterpti tarp maitinimo linijos (L) ir neutralios (N) jungčių, kad būtų išvengta diferencinio režimo trukdžių, elektros trikdžių, atsirandančių tarp šių dviejų mazgų.Kai talpos vertės pasiekia mikrofaradų diapazoną, jie puikiai slopina greitus įtampos svyravimus.Sukurti atsižvelgiant į ilgaamžiškumą, šie kondensatoriai dažnai naudoja plėvele pagrįstą konstrukciją, puikiai tinkančią valdyti bangavimo sroves ir aukšto dažnio trikdžius, užtikrinant patikimumą sudėtingose ​​​​aplinkose.

• Proaktyvios priemonės dažnai apima lygiagrečius iškrovimo rezistorius.Šie rezistoriai neutralizuoja likusius elektros krūvius po to, kai sistema išjungiama, taip sumažinant riziką, pvz., atsitiktinį elektros šoką atliekant įrenginio techninės priežiūros ar tvarkymo darbus.

• Dielektrinės medžiagos pasirinkimas turi įtakos veikimui.Plėvelės technologijos, tokios kaip metalizuotas poliesteris arba polipropilenas, pasižymi tvirtu atsparumu šiluminiam įtempimui ir dideliems impulsų dažniams.Pažangių dielektrikų konstrukcijoms būdingos savaiminio gijimo savybės prailgina eksploatavimo trukmę, sumažindamos žalą dėl nedidelių dielektrikų gedimų.

• Pramonės praktika apima pagreitinto senėjimo testus, kuriais įvertinamas ilgalaikis stabilumas ir našumas, užtikrinant patikimumą sąlygomis, kurios imituoja ilgalaikį eksploatacinį krūvį.

Y kondensatoriai: apsauga nuo bendrojo režimo trukdžių

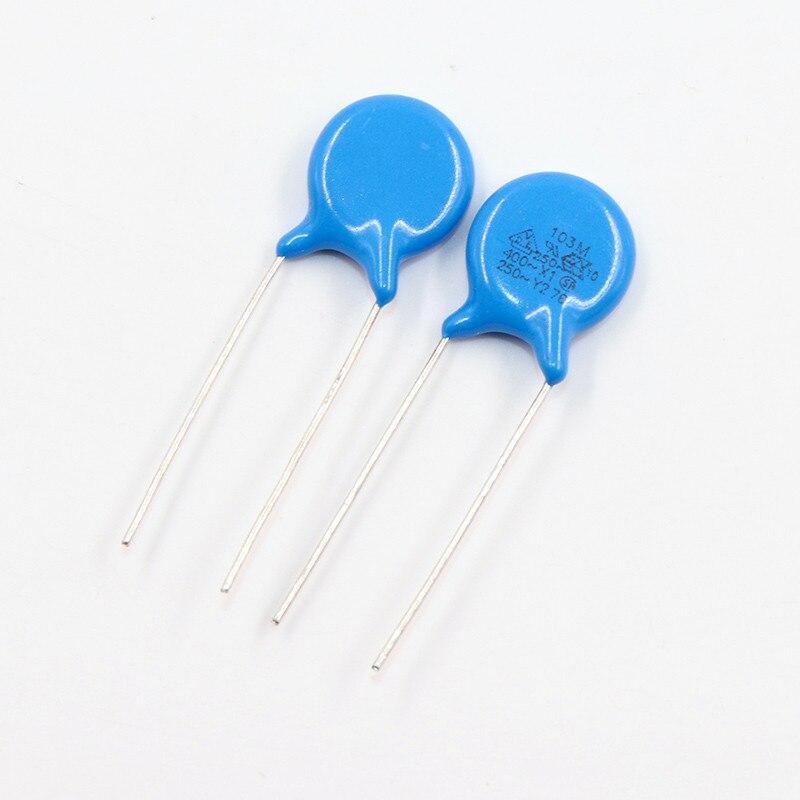

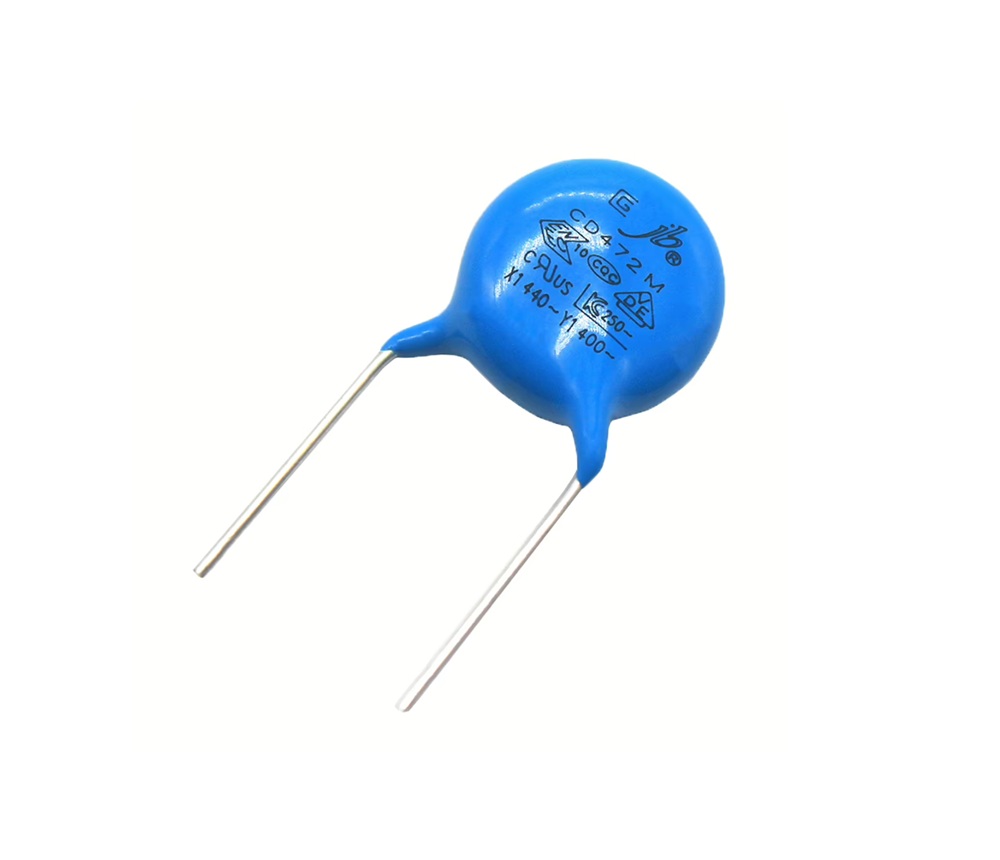

Y kondensatoriai, išdėstyti tarp maitinimo linijos arba neutralios (L arba N) ir įžeminimo (G), yra pritaikyti slopinti bendrojo režimo trikdžius.Šie trikdžiai atrodo kaip pašalinės triukšmo srovės, sklindančios tarp šių jungčių.Jų talpos vertės, paprastai nuo pikofaradų iki nanofaradų, yra tiksliai ribojamos, siekiant sumažinti nuotėkio sroves ir apsaugoti nuo atsitiktinio aukštos įtampos poveikio.

• Pasaulinių saugos standartų, tokių kaip IEC ir UL sertifikatai, laikymasis patvirtina tokias esmines savybes kaip dielektrinis stiprumas ir atsparumas impulsams.Apsauginiai mechanizmai teikia pirmenybę apsaugai, užtikrindami veikimo stabilumą elektros gedimų metu.

• Pasirinkite keramines dielektrines medžiagas, ypač II klasės formules, kad būtų užtikrintas aukštas šiluminis atsparumas ir minimalus veikimo pablogėjimas ilgą laiką.

• Išsamios įžeminimo konfigūracijos užtikrina efektyvų pavojingų įtampų ir naudotojui prieinamų paviršių atskyrimą, didindamos veikimo patikimumą.

• Atliekant patvarumo bandymus, įskaitant drėgmės ir temperatūros ciklą, šie kondensatoriai įvertinami esant įvairioms aplinkos sąlygoms, toliau didinant jų patikimumą didelės svarbos įrenginiuose, pavyzdžiui, medicinos prietaisuose ir pramoninėse sistemose.

X ir Y kondensatorių palyginimas

Skirtumas tarp X ir Y kondensatorių yra pagrįstas specifiniu jų dizaino akcentu ir atsaku į gedimo scenarijus.X kondensatoriai pirmiausia yra skirti elektros grandinėms stabilizuoti, pašalinant trikdžių sukeltus sutrikimus.Priešingai, Y kondensatoriai pabrėžia apsaugą nuo elektros pavojų, kylančių dėl gedimų, suderindami jų paskirtį su į žemę nukreiptais įrenginiais.

• Pažangios testavimo procedūros patobulina abu kondensatorių tipus, kad atlaikytų pereinamąsias viršįtampių sąlygas.Talpos balansavimas, izoliacijos savybės ir aplinkos patikimumas yra tiksliai suderinami gamybos ir įtempių vertinimo procesų metu.

• Daugiasluoksnės kondensatorių konstrukcijos pasižymi padidintu atsparumu, puikiai tinka impulsinės įtampos sąlygomis ir padidina saugos ribas esant realioms elektros gedimams.

• Elektros inžinerijos principų ir praktinių saugos sumetimų sąveikos patirtis padeda kurti kondensatorius, kurie yra skirti tiek našumui, tiek apsaugai, didinant naudingumą įvairiose pramonės šakose.

Suprasdami šias klasifikacijas ir atitinkamus jų niuansus, tai gali pagerinti energijos valdymo sritį ir apsaugoti esminę įrangą ir galutinius vartotojus.

Optimalaus saugos kondensatoriaus pasirinkimas

Apsauginio kondensatoriaus įvertinimui ir parinkimui reikia visapusiškai atsižvelgti į techninius parametrus ir eksploatacines aplinkas.Tokie veiksniai kaip talpa, įtampa ir atsparumas temperatūrai prisideda prie bendro sistemos patikimumo, funkcionalumo ir saugos.Gerai informuotas kondensatoriaus pasirinkimas ne tik pagerina grandinės veikimą, bet ir aktyviai sumažina riziką, susijusią su įrenginio nestabilumu ar gedimu.

Talpa ir pritaikymui būdinga sinergija

Talpa yra apibrėžiantis požymis, kuris tiesiogiai veikia kondensatoriaus gyvybingumą atliekant specializuotas užduotis.

• Mažos talpos konstrukcijos, pvz., keraminiai arba žėručio kondensatoriai, yra labai veiksmingi aukšto dažnio EMI slopinimui, nes jie reaguoja į tikslaus signalo srauto sąlygas.

• Kita vertus, elektrolitiniai kondensatoriai užtikrina didesnį talpos lygį, todėl jie tinka energijos kaupimui ir signalų filtravimui didelės galios grandinėse.

Neefektyvumas atsiranda, kai talpos vertės neatitinka sistemos reikalavimų.Pavyzdžiui:

• Dėl nepakankamos talpos gali būti nepakankamai slopinamas EMI, todėl grandinės gali būti pažeidžiamos trikdžiams.

• Tačiau dėl per didelės talpos gali atsirasti nuotėkių, sutrikimų arba nenumatytas laidumas, o tai gali destabilizuoti grandinės veikimą.

Inžinierių komandos vis dažniau pasikliauja modeliavimo įrankiais ir pasikartojančiomis testavimo metodikomis, kurios imituoja dinamines veikimo sąlygas.Tokie metodai palengvina talpos optimizavimą, tuo pačiu pripažįstant apribojimus ir saugos ribas.

Vardinė įtampa ir veikimo ilgaamžiškumas

Įtampa diktuoja viršutinę kondensatorių elektrinių leistinų nuokrypių slenkstį, išlaikant pusiausvyrą tarp veikimo patikimumo ir fizinių ribų.

• Kondensatorius turi išlaikyti darbinę įtampą, nepasiduodamas tokiems reiškiniams kaip dielektrinis gedimas ar vainikinės iškrovos – iššūkiai, kurie sustiprinami kintamosios srovės (AC) sistemose.

• Vardinės įtampos ir faktinių eksploatavimo sąlygų pusiausvyra reikalauja niuansų: riba, kuri nėra nei per siaura, dėl kurios kyla gedimo pavojus, nei per plati, o tai gali sukelti priešlaikinį susidėvėjimą esant aplinkos veiksniams, pvz., dideliam drėgmės lygiui.

Norint įvertinti ilgaamžiškumą ir prisitaikomumą, taikomi pagreitinti streso testai, kuriuose kondensatoriai veikia įvairiomis temperatūromis, drėgmės lygiais ir elektros viršįtampiais.Pavyzdžiui, drėgnose pramoninėse patalpose naudojami prietaisai yra kruopščiai tikrinami, siekiant užtikrinti, kad dielektrinės dangos išliktų vientisos, kai jos ilgą laiką veikiamos aplinkos spaudimu.Ši praktika pagerina kondensatorių atsparumą ir palaiko funkcionalumą įvairiais naudojimo scenarijais.

Temperatūros charakteristikos ir ilgaamžiškumas

Šiluminis atsparumas ypač svarbus kondensatoriaus funkcionalumui, ypač komponentams, naudojamiems svyruojančioje ar ekstremalioje temperatūroje.

• Pramonės ir automobilių reikmėms reikalingi kondensatoriai, galintys atlaikyti platų temperatūrų diapazoną, pvz., naudojami išoriniuose belaidžio ryšio moduliuose arba didelio intensyvumo gamybos sistemose.

• Ilgalaikis kintančių temperatūrų poveikis gali paspartinti medžiagos skilimą, sukelti funkcionalumo nenuoseklumą arba per anksti apriboti tarnavimo laiką.

Projektavimo optimizavimas integruoja šiluminio įtempio modeliavimą kartu su veikimo grįžtamojo ryšio analize.Gamintojai naudojasi lauko bandymų ir terminio ciklo duomenų įžvalgomis, kad patobulintų medžiagų sudėtį.Kondensatoriai, turintys naudos iš šių patobulinimų, pagerina ilgaamžiškumą ir sumažina jautrumą temperatūros sukeltam nuovargiui, užtikrindami stabilų veikimą nepaisant sudėtingų sąlygų.

Sistemingas testavimas ir patvirtintas patikinimas

Griežti bandymų protokolai yra kertinis akmuo užtikrinant saugos kondensatorių gyvybingumą ir patikimumą.Sistemingu patvirtinimo procesu siekiama atskleisti pažeidžiamumą, pvz., nuotėkį, talpos poslinkį ar dielektrikų senėjimą.

Elektronikos gamyboje naudojami šie tikrinimo metodai:

• Ankstyvas prototipo patvirtinimas, siekiant pašalinti galimus dizaino trūkumus prieš didinant gamybos apimtis.

• Pagreitinto eksploatavimo trukmės testavimo protokolai, imituojantys ekstremalų eksploatacinį slėgį, pradedant nuo smūgio sąlygų ir baigiant ekspozicijos nulemtais nusidėvėjimo faktoriais.

Šie patikrinimai patvirtina, kad nustatyti parametrai atitinka realias naudojimo sąlygas.Jie taip pat padeda rasti netikėtų pavojų ir užtikrina patikimą veikimą įvairiose sistemose.

Integruoti ateities dizaino svarstymai

Apsaugos kondensatoriaus pasirinkimas neapsiriboja skaitiniais apibrėžimais, reikalaujantis teorinių žinių derinio, praktinių bandymų ir prisitaikymo prie realaus pasaulio iššūkių.

• Talpa, nominali įtampa ir šiluminė tolerancija, kai jos efektyviai suderinamos, kartu formuoja grandinės operacijų patikimumą ir efektyvumą.

• Patvirtinimo procesai, kurie užkerta kelią aplinkos poveikiui ir sukuria tvirtumą, dar labiau apsaugo sistemas nuo išvengiamų pavojų.

Elektronikos pramonei tobulėjant, kondensatorių pasirinkimo metodai ir toliau tobulinami, daugiausia dėmesio skiriant tiksliam veikimui ir atsparumui aplinkos sąlygoms.Atsiliepimai apie realų naudojimą padeda patobulinti komponentus, kad atitiktų esamus ir būsimus poreikius.

Kondensatoriumi pagrįstos įtampos mažinimo veikimo principas

Apsauginiai kondensatoriai iš esmės veikia pagal talpinę reaktyviąją varžą, kuri leidžia jiems efektyviai apriboti kintamosios srovės srautą.Apsvarstykite bendrą naudojimo atvejį, kai dažnis yra 50 Hz: 1 µF kondensatorius demonstruoja maždaug 3180 omų reaktyvumą, iš prigimties apribodamas srovę iki valdomo lygio.Ši funkcija leidžia kondensatoriams dinamiškai paskirstyti įtampą tarp savęs ir prijungtų apkrovų, tuo pačiu sunaudojant minimalų realią energiją.Dėl paprastos konstrukcijos jie tinka sistemoms, kurioms reikalingas pastovus energijos konvertavimas ir minimalus šilumos generavimas.

Taikymas mažos galios aplinkoje pabrėžia išskirtinį kondensatorių naudingumą mažinant kintamosios srovės įtampą.Įprasti naudojimo atvejai apima kompaktiškus įtampos reguliavimo projektus LED apšvietimo sistemose, smulkiuose buitiniuose prietaisuose ir kituose įrenginiuose, kuriuose pirmenybė teikiama ekonomiškiems, erdvę taupantiems sprendimams.Tačiau jų galimybės yra apribotos, kai susiduriama su dinaminiais apkrovos pokyčiais arba didelės galios reikalavimais dėl statinio jų reaktyvumo pobūdžio.

Nepoliniai kondensatoriai paprastai pasirenkami kintamosios srovės scenarijams, nes jų atsparumas be poliškumo sąlygoms prisideda prie patvarumo ir ilgaamžiškumo.Siekiant užtikrinti papildomą grandinės apsaugą, kondensatoriai, kurių vardinė įtampa viršija 400 V, veikia kaip apsauga nuo trumpalaikių šuolių, mažina elektros įtampą ir išsaugo prijungtus komponentus nenuspėjamomis veikimo sąlygomis.

Elektrolitinių kondensatorių, nors ir plačiai naudojamų kitose srityse, geriausia vengti kintamosios srovės įtampos mažinimo projektuose dėl jų jautrumo poliškumo jautrumui ir sumažėjusio ilgalaikio veikimo esant kintamosios srovės apkrovai.Plėvelės ir keraminiai kondensatoriai yra tinkamiausios alternatyvos, rodančios didesnį atsparumą, kai jie veikia svyruojančius įėjimus arba aukštesnę įtampą.

Stabilus apkrovos profilis yra būtinas norint pasiekti nuspėjamą reaktyvumo efektyvumą ir nuoseklų srovės apribojimą.Fiksuoti rezistoriai dažnai įjungiami į LED apšvietimo grandines, kad būtų galima reguliuoti suvartojimą, išvengti ryškumo sutrikimų ir skatinti eksploatacijos saugumą.Kruopštus stabilizavimas sumažina sisteminius pažeidžiamumus, atsirandančius dėl varžinių arba indukcinių apkrovų svyravimų.

Kondensatoriumi pagrįstos sumažinimo sistemos remiasi pritaikytu dizainu ir tiksliais skaičiavimais, kad atitiktų konkrečius grandinės poreikius.Išsamūs reaktyvumo ir srovės ribos skaičiavimai naudojami atliekant pakartotinius bandymus, siekiant suderinti teoriją su realiu veikimu.

Dėmesys grandinės integracijai čia vaidina pagrindinį vaidmenį.Tokiuose įrenginiuose kaip mikrovaldikliai, kurie priklauso nuo pastovios įtampos įvesties, kondensatorių nuoseklumas ribojant srovę tiesiogiai atitinka veikimo tikslumą ir patikimumą.Modeliavimo metodų derinimas su fiziniu prototipų kūrimu padeda patobulinti dizainą ir užtikrinti nuspėjamus rezultatus pagal įvairius scenarijus.

Istoriškai apsiribojo mažos galios taikymu, kondensatorių konstrukcijos pradeda gauti naudos iš dielektrinių medžiagų pažangos.Gamybos procesai palaipsniui stumia kondensatorius link didesnės galios aplinkos ir scenarijų, susijusių su kintamos apkrovos dinamika.

Kondensatoriai ne tik veikia kaip pasyviosios dalys, nes padeda įvairiais būdais valdyti įtampą ir srovę.Jų reakcija į reaktyvumo ir apkrovos sąlygas palaiko lankstų ir ekonomišką dizainą.Ši pusiausvyra tarp tikslumo ir praktinių ribų leidžia kondensatorių grandinėms gerai veikti elektroninėse sistemose.

Išvada

Apsauginiai kondensatoriai atlieka svarbų vaidmenį saugant tiek elektroninę įrangą, tiek naudotojus.X kondensatoriai slopina trukdžius tarp elektros linijų, o Y kondensatoriai sumažina bendrojo režimo triukšmą ir padeda sumažinti smūgio riziką valdomu įžeminimu.Tinkamas pasirinkimas priklauso nuo talpos, įtampos, temperatūros diapazono, sertifikavimo, dielektrinės medžiagos ir taikymo aplinkos.Tinkamai suprojektuoti, išbandyti ir išdėstyti, saugos kondensatoriai palaiko saugesnes, stabilesnes ir ilgaamžes elektros sistemas.

Dažnai užduodami klausimai [DUK]

1. Kaip galima patikrinti apsauginį kondensatorių?

Norėdami išbandyti apsauginį kondensatorių, nustatykite multimetrą į didelio atsparumo diapazoną ir palieskite jo zondus prie abiejų gnybtų.Rodmenys turėtų rodyti labai didelę arba begalinę varžą, o tai reiškia, kad kondensatorius nepraleidžia srovės.Ir atvirkščiai, netikėtai mažą pasipriešinimą rodantis rodmuo gali rodyti gedimus, tokius kaip trumpasis jungimas arba vidinis gedimas.Norint atlikti tolesnę analizę, talpos vertės patikrinimas pagal vardinę specifikaciją suteikia papildomo aiškumo.Kad rezultatai būtų tikslūs, reikia kantrybės ir tikslumo, nes paskubinus šį procesą gali atsirasti neapsižiūrėjimas ir galima klaidinga diagnozė.

2. Kodėl kondensatoriai gali būti pavojingi?

Kondensatoriai kelia pavojų, nes jie sulaiko elektros energiją net ir atjungti nuo maitinimo.Jei jie netyčia paliečiami, jie gali staigiai iškrauti šią sukauptą energiją ir sukelti skausmingų sukrėtimų, kurie gali išgąsdinti ir sunerimti asmenį, ypač grandinėse su padidinta įtampa.Šis pavojus pabrėžia būtinybę prieš bet kokį kontaktą iškrauti kondensatorius naudojant tinkamus įrankius arba rezistorius.Informuotas požiūris ir atsargus valdymas užtikrina asmeninį saugumą, kartu gerbiant būdingą šių komponentų galią.

3. Kada reikalingi apsauginiai kondensatoriai?

Apsauginiai kondensatoriai atlieka savo vaidmenį grandinėse, kurioms reikalingas elektros triukšmo, įtampos šuolių ar viršįtampių slopinimas.Šie komponentai yra neatsiejami nuo maitinimo šaltinių, buitinių prietaisų ir pramoninių mašinų.Jų naudojimas atspindi apgalvotą inžineriją, kuri naudojama ne tik prietaisui apsaugoti, bet ir kaip naudotojo apsauga nuo galimų trikdžių ar gedimų.Sprendimas įtraukti tokius kondensatorius yra pagrįstas apskaičiuotu rizikos ir eksploatacinių poreikių įvertinimu.

4. Kas atsitinka, kai sugenda kondensatorius?

Kondensatoriaus gedimas pasireiškia įvairiais būdais, kurių kiekvienas turi skirtingas pasekmes.Pažeistas kondensatorius gali prarasti gebėjimą efektyviai kaupti elektros krūvį, todėl grandinės efektyvumas gali sumažėti arba ji neveikia.Kiti gedimo požymiai yra šortai, nuotėkis, patinimas arba, esant katastrofiškam scenarijui, sprogimas dėl per didelio karščio ar viršįtampio.Tokie incidentai sukelia skubą, nes neaptikti gedimai gali peraugti į platesnius įrenginio veikimo sutrikimus arba sukelti negrįžtamą žalą.Greitas problemų nustatymas skatina patikimumą ir sistemos sveikatą.

5. Kiek laiko paprastai veikia kondensatorius?

Kondensatoriaus eksploatavimo trukmė optimaliomis sąlygomis tęsiasi iki maždaug 20 metų, nors ją daugiausia lemia išoriniai veiksniai, tokie kaip temperatūra, įtampos svyravimai ir naudojimo įpročiai.Nuolatinis didelio karščio arba dažnų įtampos įtempių poveikis pagreitina nusidėvėjimą ir sumažina ilgaamžiškumą.Atvirkščiai, apgalvotas dizaino pasirinkimas ir apgalvota eksploatavimo praktika padeda maksimaliai pailginti tarnavimo laiką.Kondensatorių senėjimas yra priminimas apie medžiagų nepastovumą, raginantis sąmoningai didinti jų efektyvumą, jei įmanoma.
