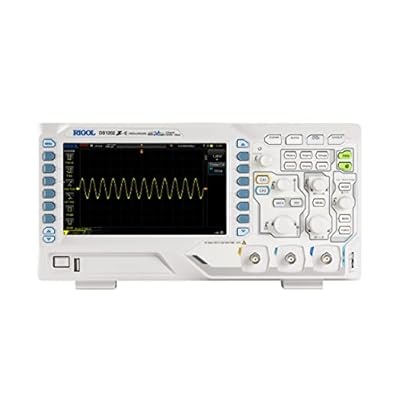

Kas yra osciloskopas ir ką jis matuoja?

An oscilloscope is an electronic instrument that shows electrical signals as visible waveforms on a screen.Ankstesnės versijos buvo žinomos kaip oscilografai.Kai signalas per zondą patenka į osciloskopą, prietaisas nuolat seka, kaip įtampa kyla, krinta, kartojasi ar staiga keičiasi laikui bėgant.Užuot nuskaitęs vien skaičius, jis gali tiesiogiai matyti signalo judėjimą ir formą.Tai leidžia daug lengviau nustatyti nestabilius signalus, triukšmą, laiko klaidas arba nenormalų impulsų elgesį atliekant bandymus ir trikčių šalinimą.

Ekrane rodoma įtampa vertikalioje ašyje, o laikas - horizontalioje ašyje.Kai signalas juda ekrane, bangos forma atskleidžia svarbią informaciją, tokią kaip amplitudė, dažnis, laikas, impulso plotis, kilimo laikas ir signalo stabilumas.Įtampos skalė, laiko bazė ir trigerio nustatymai dažnai koreguojami žingsnis po žingsnio, siekiant stabilizuoti bangos formą ir aiškiau matyti mažas signalo detales.Stabili bangos forma leidžia tiksliai stebėti pasikartojančią elektrinę veiklą, o greitas paleidimo valdymas padeda užfiksuoti staigius trumpalaikius įvykius, kurie gali pasirodyti tik sekundės dalį.

Kaip osciloskopas rodo įtampą laikui bėgant

Osciloskopas veikia paversdamas elektrinį aktyvumą vaizdiniu signalu.Pirmiausia zondas prijungiamas prie grandinės, jutiklio arba bandymo taško.Zondas paima kintančią elektros įtampą ir siunčia ją į osciloskopo įvesties stadiją.Prietaiso viduje signalas praeina per stiprinimo ir apdorojimo grandines, kurios paruošia jį rodyti.Tada bangos forma brėžiama per ekraną realiu laiku, kad būtų galima nuolat stebėti signalo elgesį, kai grandinė veikia.

Tradiciniuose analoginiuose osciloskopuose bangos forma buvo rodoma naudojant katodinių spindulių vamzdį (CRT).Įeinantis signalas valdė elektronų pluošto judėjimą, kuris nuplaukė per ekraną ir tiesiogiai atsekė bangos formą.Šiuolaikiniai skaitmeniniai osciloskopai veikia kitaip.Jie greitai atrenka įeinantį signalą tūkstančius ar net milijonus kartų per sekundę, konvertuoja tuos pavyzdžius į skaitmeninius duomenis ir apdoroja informaciją naudodami didelės spartos elektroniką.Šis skaitmeninis metodas pagerina matavimo tikslumą, bangos formos saugojimą, signalų palyginimą ir ilgalaikę analizę.Galima pristabdyti signalus, priartinti bangos formos dalis, išsaugoti užfiksuotus įvykius, o matavimo duomenis perkelti į kompiuterius tolesnei analizei.

Analoginiai, skaitmeniniai ir specializuoti osciloskopai

Osciloskopai skirti įvairioms testavimo aplinkoms ir signalų sąlygoms.Analoginiai osciloskopai vertinami dėl nuolatinio realaus laiko signalo atvaizdavimo ir paprasto veikimo.Skaitmeniniai osciloskopai dabar yra labiau paplitę, nes užtikrina didesnį tikslumą, automatinius matavimus, bangos formos saugojimą ir pažangias analizės funkcijas.

Kai kurie instrumentai yra optimizuoti specializuotoms užduotims atlikti.Atminties osciloskopai išsaugo užfiksuotas bangų formas, kad būtų galima peržiūrėti vėliau, o tai naudinga analizuojant netaisyklingus ar trumpalaikius įvykius.Mėginių ėmimo osciloskopai yra skirti ypač aukšto dažnio signalams, kuriems reikia labai greitų gavimo būdų.Kelių pėdsakų osciloskopai gali rodyti kelis signalus vienu metu, kad būtų galima palyginti skirtingų grandinės dalių laiko ryšius.Taip pat yra mišrios paskirties ir specializuotų modelių, skirtų įterptinėms sistemoms, ryšių įrangai, automobilių diagnostikai ir galios elektronikos bandymams.

Įprastos osciloskopo programos ir pranašumai

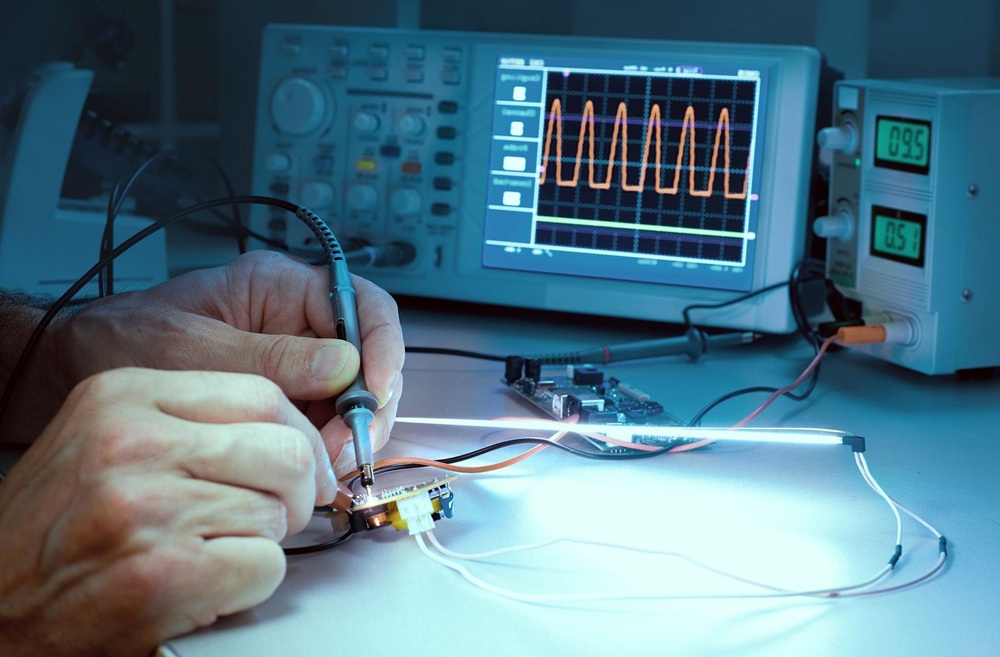

Osciloskopai plačiai naudojami elektronikos, telekomunikacijų, automobilių sistemose, pramonės valdymo įrangoje, įterptosiose plėtros, galios elektronikos ir švietimo laboratorijose.Atliekant grandinės testavimą, technikai dažnai po vieną prijungia zondus prie skirtingų sistemos taškų, stebėdami, kaip keičiasi bangos forma, kai komponentai veikia kartu.Šis tiesioginis vaizdinis grįžtamasis ryšys padeda daug greičiau nustatyti sugedusius komponentus, nestabilius maitinimo šaltinius, netinkamą laiką ar ryšio klaidas, nei pasikliaujant vien skaitiniais matavimais.

Vienas iš pagrindinių osciloskopo pranašumų yra jo gebėjimas užfiksuoti tiek pasikartojančius signalus, tiek greitai besikeičiančius įvykius.Jis gali labai tiksliai matuoti įtampą, dažnį, kilimo laiką, impulso plotį, fazių ryšius ir signalo iškraipymą.Taip pat galima stebėti bet kokią fizinę veiklą, kurią galima paversti elektriniu signalu.Tai apima garsą, vibraciją, slėgį, temperatūrą ir įvairius jutiklių išėjimus.Rodydamas šiuos signalus kaip bangos formas, osciloskopas tiria dinaminę sistemos elgseną realiuoju laiku ir aptinka problemas, kurios kitu atveju gali likti paslėptos.

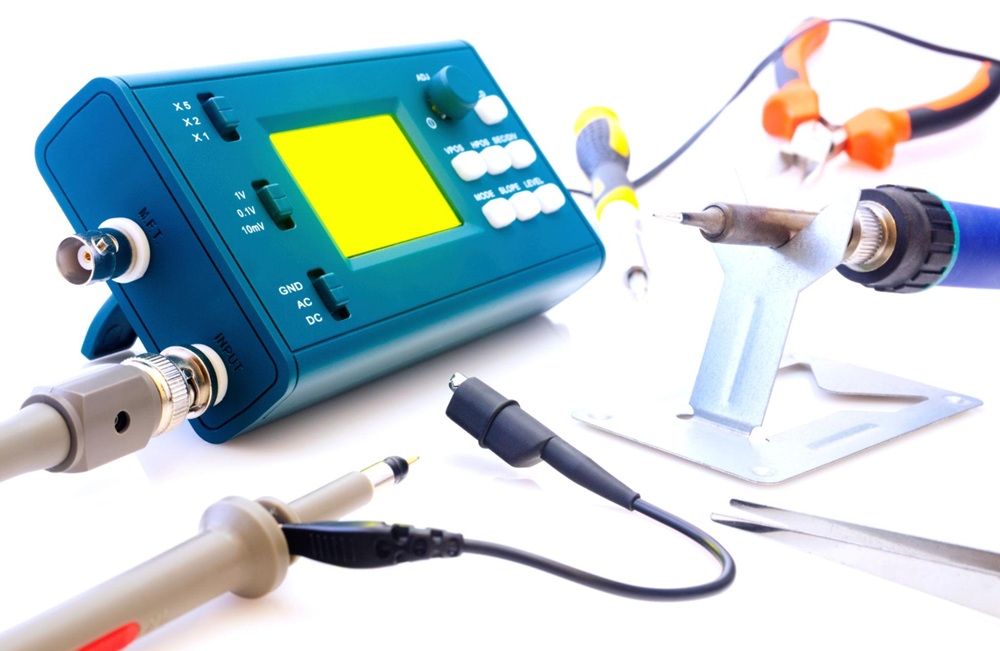

Kaip osciloskopas veikia atliekant tikrus matavimus

Prieš matuojant signalus, dažniausiai pirmiausia peržiūrimas osciloskopo išdėstymas ir valdymo skyriai.Šiuolaikiniai osciloskopai sugrupuoja valdiklius pagal funkcijas, kad bandymo metu būtų greičiau koreguojama bangos forma.Signalo mastelio keitimas, paleidimas, matavimo įrankiai ir saugojimo funkcijos koreguojamos pakartotinai, kol bangos forma tampa stabili, aiški ir paruošta analizei.

Įprastas matavimo procesas prasideda nuo zondo prijungimo, įvesties kanalo pasirinkimo, įtampos skalės reguliavimo ir laiko bazės nustatymo.Ekrane pasirodžius bangos formai, paleidimo nustatymai patobulinami, kad signalas nenukryptų arba nešokinėtų per ekraną.Po stabilizavimo galima tiksliau ištirti tokius matavimus kaip įtampa, dažnis, impulso plotis, kilimo laikas ir laiko santykiai.

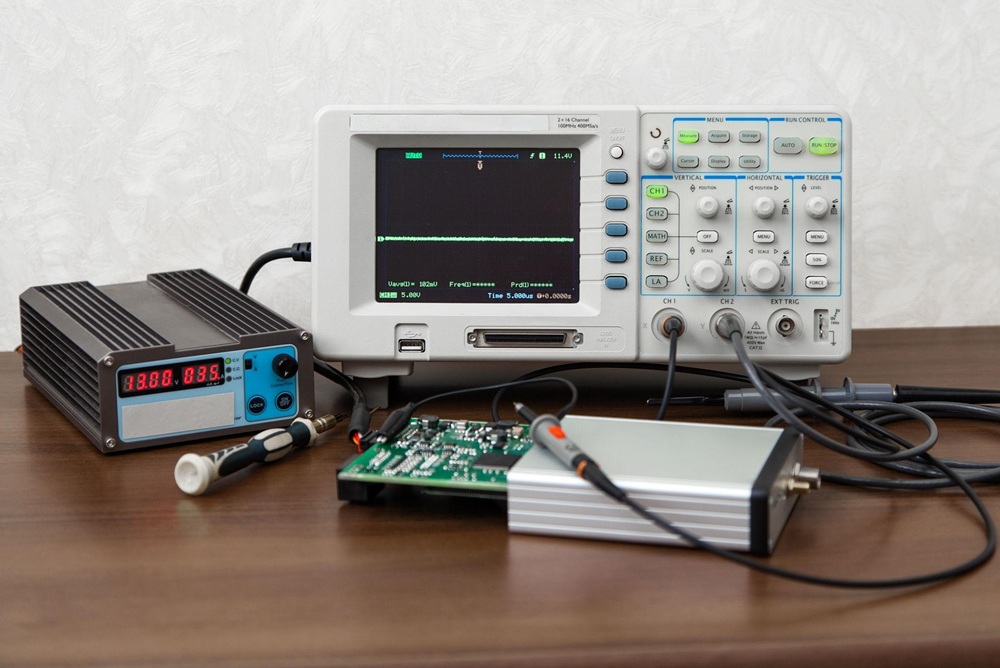

Signalo įvestis, zondai ir pagrindiniai valdikliai

Osciloskopo veikimas paprastai prasideda nuo paties signalo prijungimo.The probe tip is connected to the test point, while the ground clip is attached to the circuit ground reference.Prasta įžeminimo jungtis gali sukelti triukšmą, bangos formos nestabilumą arba iškraipytus matavimus, todėl įžeminimas paprastai yra kruopščiai patikrinamas prieš pradedant bet kokią išsamią analizę.

Osciloskopo priekinėje srityje yra dažniausiai bandymo metu naudojami valdikliai.Ekrane rodoma bangos forma realiuoju laiku, o aplink esančios rankenėlės, mygtukai ir meniu klavišai leidžia greitai reguliuoti matavimo metu.Analoginės įvesties jungtys, zondo kompensavimo gnybtai, USB prievadai, automatinės sąrankos valdikliai ir paleisti/sustabdyti mygtukai paprastai yra sugrupuoti aplink ekraną, kad būtų galima greičiau pasiekti trikčių diagnostiką.

Šiuolaikiniai osciloskopai taip pat apima ryšio ir išorinių jungčių sąsajas, kurios išplečia funkcionalumą ne tik pagrindinio bangos formos peržiūrą.Daugelyje modelių yra LAN prievadai, USB įrenginių sąsajos, paleidimo išėjimai ir Pass/Fail išvesties terminalai automatizavimui ir nuotoliniam valdymui.During testing, waveform screenshots, CSV measurement files, and captured signal data can be transferred directly to a computer for documentation or deeper analysis.Automatizuotose aplinkose trigerių išėjimai dažnai sinchronizuojami su kitais prietaisais, todėl keli įrenginiai gali veikti kartu atliekant matavimus.

Horizontalūs, vertikalūs ir paleidimo koregavimai

Horizontalūs, vertikalūs ir paleidimo valdikliai nuolat veikia kartu nustatant bangos formą.Šios sekcijos retai koreguojamos atskirai, nes signalo stabilumas ir ekrano aiškumas priklauso nuo visų trijų subalansavimo.

Vertikalūs valdikliai reguliuoja bangos formos amplitudę ir ekrano padėtį.Prijungus zondą, įtampos skalės rankenėlė pasukama tol, kol bangos forma užima aiškią ekrano dalį, neperžengdama ekrano ribų.Jei signalo forma atrodo per maža, įtampos diapazonas sumažinamas, todėl mažesnes signalo detales bus lengviau apžiūrėti.Jei bangos forma viršija ekrano aukštį, diapazonas padidinamas, kad būtų išvengta ekrano iškraipymų.Padėties valdikliai perkelia bangos formą aukštyn arba žemyn, o tai ypač naudinga lyginant kelis signalus vienu metu.

Horizontalūs valdikliai valdo bangos formos laiką visame ekrane.Reguliuojant laiko bazę keičiasi, kiek laiko atspindi kiekvienas ekrano padalijimas.Greitiems skaitmeniniams signalams dažnai reikia trumpesnių laiko skalių, kad būtų aiškiau atskleisti siauri impulsai ir perėjimo briaunos, o lėtesniems signalams reikia ilgesnės laiko skalės, kad būtų galima stebėti laipsnišką bangos formos judėjimą ilgesnį laiką.Horizontalios padėties valdikliai perkelia bangos formą į kairę arba į dešinę, kad svarbūs įvykiai atitiktų ekrano tinklelį, kad būtų galima atlikti tikslesnę laiko analizę.Kai kurie osciloskopai taip pat turi ritinėjimo arba slinkties režimus, skirtus ilgalaikiam stebėjimui.

Trigerio valdikliai stabilizuoja bangos formos rodymą, nustatydami, kada prasideda bangos formos fiksavimas.Tinkamai neįjungus, signalas gali nuolat sklisti per ekraną, todėl sunku atlikti išsamų stebėjimą.Auto, Normal arba Single-shot pasirenkamas norint sureguliuoti paleidimo lygį pagal tam tikrą įtampos tašką signalo diapazone.Kiekvieną kartą, kai bangos forma kerta tą tašką, gavimas pradedamas nuo tos pačios vietos, išlaikant signalo formą ekrane stabilią.Kylančio krašto paleidimas dažniausiai naudojamas pasikartojantiems signalams, o vieno kadro paleidimas pirmenybė teikiama fiksuojant trikdžius, trūkstamus impulsus ar staigius įtampos šuolius, kurie atsiranda tik vieną kartą.

Bangų formų matavimas ir analizė

Kai bangos forma tampa stabili, ekrano nustatymai koreguojami matavimui ir analizei.„Auto Setup“ funkcija dažnai naudojama pirmiausia, nes ji automatiškai koreguoja įtampos mastelį, laiko bazės nustatymus ir trigerio konfigūraciją, kad greitai sukurtų naudotiną bangos formą.Tai suteikia atskaitos tašką, kurį vėliau galima patikslinti rankiniu būdu, kad būtų galima atlikti tikslesnę analizę.

Atliekant trikčių diagnostiką, paleidimo ir sustabdymo režimai dažnai perjungiami tikrinant signalo veikimą.Sustabdžius signalo formą, galima atidžiau patikrinti laiko ryšius, viršijimą, skambėjimą, impulsų iškraipymą ir triukšmą, kurį gali būti sunku pastebėti nuolat atnaujinant ekraną.

Šiuolaikiniai skaitmeniniai osciloskopai gali automatiškai išmatuoti tokius parametrus kaip didžiausia įtampa, dažnis, impulso plotis, kilimo laikas ir laiko intervalai.Daugelis modelių šias reikšmes rodo tiesiai ekrane, o bangos formos gavimas tęsiasi realiuoju laiku.Kai kuriuose osciloskopuose taip pat yra bangos formos matematinės funkcijos, atskaitos bangos formos saugojimas, mastelio keitimo valdikliai ir signalų palyginimo įrankiai, skirti išsamiai signalų analizei derinant ir tikrinant gedimus.Atliekant didelio greičio signalo testavimą, mažos bangos formos sekcijos dažnai priartinamos, kad būtų galima atidžiau apžiūrėti kraštų perėjimus, skambėjimą, viršijimą ir trumpalaikį triukšmą.

Saugojimo, iškvietimo ir duomenų perdavimo funkcijos

Šiuolaikiniai skaitmeniniai osciloskopai gali saugoti bangų formas, ekrano kopijas, prietaiso nustatymus ir CSV matavimo failus naudodami vidinę atmintį arba išorinius USB atminties įrenginius.Bandymo metu bangos formos duomenys dažnai išsaugomi prieš keičiant zondus, koreguojant trigerio nustatymus arba iš naujo prijungiant grandines.Tai leidžia vėliau peržiūrėti ankstesnius matavimus nekartojant viso sąrankos proceso.

Išsaugotas bangos formas taip pat galima palyginti su naujai užfiksuotais signalais trikčių šalinimo metu, kad būtų galima efektyviau nustatyti laiko skirtumus, įtampos svyravimus ar nestabilų veikimo elgesį.Daugelis osciloskopų turi priekinio skydelio USB pagrindinio kompiuterio prievadus, kad būtų galima greitai perkelti failus.Įdėjus USB atmintinę, ekrano kopijas ir bangos formos duomenis galima įrašyti tiesiai per ekrano meniu ir vėliau atidaryti kompiuteryje ataskaitoms, dokumentacijai ar gilesnei signalų analizei.

Kaip optimizuoti osciloskopo našumą

Osciloskopo našumo gerinimas yra ne tik greitesnės aparatinės įrangos naudojimas.In many cases, performance depends on how the instrument is configured before testing begins.Kruopštus gavimo parametrų, bangos formos apdorojimo, saugojimo metodų ir kalibravimo reguliavimas gali žymiai pagerinti bangos formos fiksavimo greitį, sumažinti laukimo laiką ir išlaikyti stabilius matavimus ilgų bandymų metu.

Gerai optimizuota sąranka taip pat leidžia sklandžiau veikti bangos formos trikčių šalinimo metu.Signalai ekrane pasirodo greičiau, bangos formos atnaujinimai reaguoja greičiau, o matavimo rezultatus galima rinkti su mažiau pertraukų.Automatizuotose testavimo aplinkose tinkamas optimizavimas padeda sumažinti delsą tarp osciloskopo ir išorinių sistemų, ypač kai nuolat apdorojami dideli bangos formos duomenų kiekiai.

Pradėkite nuo švarios ir stabilios sąrankos

Įprastas optimizavimo metodas yra pradėti nuo žinomos veikimo sąlygos.Prieš prijungiant bandomąjį signalą, osciloskopui dažnai atkuriama numatytoji sąranka arba pirmiausia įkeliamas išsaugotas konfigūracijos failas.Tai apsaugo nuo senesnių nustatymų trukdžių naujiems matavimams ir padeda išlaikyti vienodas bandymo sąlygas atliekant pakartotinius eksperimentus.

Įkėlus sąranką nereikalingos funkcijos paprastai išjungiamos po vieną.Nenaudojami įvesties kanalai, automatiniai matavimai, bangos formos matematikos operacijos, dekodavimo funkcijos ir analizės įrankiai sunaudoja apdorojimo išteklius net tada, kai jie nėra aktyviai reikalingi.Šių funkcijų išjungimas sumažina vidinę apdorojimo apkrovą ir leidžia osciloskopui greičiau reaguoti gavimo metu.

Pavyzdžiui, kai matuojamas tik vienas signalas, nenaudojami kanalai dažnai išjungiami, o ne paliekami aktyvūs fone.Tai sumažina bangos formos atvaizdavimo aktyvumą ir pagerina gavimo efektyvumą, ypač atliekant didelės spartos matavimus.

Sumažinkite apdorojimo ir ryšio delsą

Gaudamas bangos formą, osciloskopas nuolat apdoroja gaunamus duomenis, atnaujindamas ekraną ir bendraudamas su išorinėmis sistemomis.Jei vienu metu atliekama per daug apdorojimo užduočių, bangos formos fiksavimo greitis ir sistemos reagavimas gali palaipsniui sulėtėti.

Siekiant pagerinti našumą, kai kurie osciloskopai leidžia iš dalies arba visiškai išjungti ekrano sistemą, kol bangos formos gavimas tęsiamas viduje.Šiuo režimu sunaudojama mažiau išteklių atnaujinant grafiką, todėl osciloskopas gali labiau sutelkti dėmesį į trigerio apdorojimą, signalų fiksavimą, signalų formos saugojimą ir vidinę analizę.Šis metodas ypač naudingas atliekant automatizuotus gamybos bandymus, kai operatoriams nereikia nuolat stebėti bangos formos.

Dideli bangos formos failai taip pat gali sukurti perdavimo kliūtis.Kai kiekviena bangos forma nedelsiant perduodama į išorinį kompiuterį, susikaupia ryšio delsos ir sumažėja testavimo efektyvumas.Todėl daugelis osciloskopų pirmiausia apdoroja bangos formos matavimus viduje.Užuot perdavęs visus bangos formos duomenų rinkinius, prietaisas viduje apskaičiuoja tokias vertes kaip dažnis, kilimo laikas, impulso plotis ir didžiausia įtampa, tada perduoda tik galutinius matavimo rezultatus.Tai labai sumažina ryšio srautą ir sutrumpina perdavimo laiką.

Norint užfiksuoti kartotines bangos formas, dažnai įjungiamas sekos gavimo režimas.Keli bangos formos segmentai pirmiausia saugomi vidinėje atmintyje, o vėliau perduodami sugrupuotomis partijomis.Tai sumažina pasikartojančius ryšio pertraukimus tarp fiksavimo ir pagerina bendrą gavimo greitį.Kai kurie osciloskopai taip pat palaiko tiesioginį bangos formos saugojimą vidinėje atmintyje, kietojo kūno diskuose arba vietiniuose standžiuosiuose diskuose, kad būtų galima tęsti matavimus nelaukiant, kol bus nedelsiant perduodami išoriniai.

Ryšio greitis tarp osciloskopo ir išorinių kompiuterių taip pat turi įtakos bendram veikimui.Automatinėse sistemose bangos formos komandos ir duomenys nuolat keliauja per USB arba tinklo jungtis, o tai gali sukelti pastebimų vėlavimų atliekant didelės spartos bandymus.Kai kurie pažangūs osciloskopai sumažina šias išlaidas, leisdami valdymo programinei įrangai veikti tiesiogiai osciloskopo operacinėje sistemoje.Kadangi bangos formos apdorojimas ir programinės įrangos valdymas vyksta tame pačiame įrenginyje, komandų atsakas tampa greitesnis ir duomenų tvarkymas tampa efektyvesnis.

Našumas gali dar labiau pagerinti, kai sumažinami nereikalingi skaičiavimai realiuoju laiku ir neaktyvios analizės funkcijos.The number of active processing tasks is often reduced so the oscilloscope can focus on faster waveform acquisition.Tendencijos įrašymo funkcijos taip pat gali padėti sumažinti perdavimo išlaidas, nes matavimo vertes išsaugoma viduje per tam tikrą laiką ir vėliau perduodami didesni sugrupuoti duomenų rinkiniai, o ne iškart siunčiami visi atskiri matavimai.

Pagerinkite ilgalaikio matavimo stabilumą

Našumo optimizavimas taip pat apima stabilių matavimų palaikymą ilgą veikimo laikotarpį.Kalibravimo elgsena turi tiesioginį poveikį bangos formos tikslumui ir bandymo tęstinumui.

Prieš pradedant automatinį testavimą, vertikali skalė, atrankos dažnis ir gavimo nustatymai paprastai sukonfigūruojami iš anksto.Tai leidžia baigti vidinį kalibravimą prieš pradedant nuolatinius matavimus ir sumažinti netikėtas pauzes veikimo metu.

Temperatūros pokyčiai osciloskopo viduje taip pat gali sukelti automatinio perkalibravimo įvykius. Esant stabiliai kambario temperatūrai, automatinis temperatūros kompensavimas kartais išjungiamas, kad būtų sumažintos nereikalingos kalibravimo pertraukos.Tačiau šis reguliavimas paprastai atliekamas tik tada, kai matavimo sąlygos yra kruopščiai kontroliuojamos ir jau patikrintas bangos formos tikslumas.

Ilgalaikis bandymas, stabilių aplinkos sąlygų palaikymas, pakartotinių nustatymų pakeitimų sumažinimas ir nereikalingo bangos formos apdorojimo sumažinimas – visa tai prisideda prie patikimesnio osciloskopo veikimo ir sklandesnės signalo analizės.

Kaip greitai išsirinkti tinkamą osciloskopą

Išsirinkti osciloskopą tampa daug lengviau, kai signalo reikalavimai yra aiškūs nuo pat pradžių.Skirtingos grandinės sukuria skirtingą bangos formos elgesį, todėl osciloskopas turi atitikti faktines bandymo sąlygas, o ne pasikliauti tik bendromis specifikacijomis.Atrankos metu dažnių juostos plotis, diskretizavimo dažnis, atminties gylis, paleidimo galimybė, zondo tipas ir analizės funkcijos paprastai lyginami kartu, nes šios specifikacijos tiesiogiai veikia bangos formos tikslumą ir derinimo efektyvumą.

Praktinis atrankos procesas dažnai prasideda nustatant signalo tipą, įvertinus didžiausią signalo dažnį ir nusprendžiant, ar matavimas apima lėtus analoginius signalus, greitus skaitmeninius kraštus, galios elektroniką, ryšio magistrales ar mišrių signalų sistemas.Kai šios sąlygos yra aiškios, netinkamus modelius galima greitai pašalinti.

Prieš pasirinkdami osciloskopą, supraskite signalą

Pirmasis žingsnis yra tiksliai suprasti, kokį signalą reikia išmatuoti.Prieš tikrinant osciloskopo specifikacijas, paprastai pirmiausia išnagrinėjama grandinės elgsena, numatoma bangos formos forma, signalo greitis ir veikimo aplinka.

Kai kurios signalo charakteristikos stipriai veikia osciloskopo pasirinkimą.Tai apima dažnių diapazoną, kilimo laiką, impulso plotį, bangos formos pasikartojimą, signalo stabilumą ir reikalingą kanalų skaičių.Pavyzdžiui, žemo dažnio maitinimo šaltinio derinimui reikalingas labai skirtingas osciloskopo veikimas, palyginti su didelės spartos ryšio signalo analize.

Jei vienu metu reikia stebėti kelis signalus, svarbūs tampa papildomi kanalai.Skaitmeninės laiko analizės metu laikrodžio signalai, duomenų linijos ir paleidimo įvykiai dažnai lyginami greta tame pačiame ekrane.Tokiose situacijose kanalų skaičius ir bangos formos sinchronizavimas tiesiogiai veikia trikčių šalinimo greitį ir efektyvumą.

Pirmiausia suprasdami signalą išvengsite perteklinių išlaidų nereikalingoms funkcijoms, o kartu išvengsite nepakankamai galingos įrangos, kuri negali užfiksuoti svarbių bangos formos detalių.

Pralaidumas, atrankos dažnis ir atminties gylis

Bandwidth, sampling rate, and memory depth work together during real oscilloscope measurements.Šios specifikacijos dažnai pateikiamos atskirai duomenų lapuose, tačiau paprastai vertinamos kartu, nes bangos formos tikslumas priklauso nuo to, kaip gerai visos trys veikia kaip visa sistema.

Juostos plotis nustato aukščiausią dažnį, kurį osciloskopas gali tiksliai išmatuoti.Paprastai jis nurodomas –3 dB taške, kur išmatuota signalo amplitudė nukrenta iki maždaug 70,7% pradinio signalo lygio.Norint patikimai atkurti bangos formą, osciloskopo dažnių juostos plotis paprastai parenkamas bent penkis kartus didesnis už didžiausio dažnio signalo komponentą.Pavyzdžiui, signalai, kurių dažnio komponentai yra iki 100 MHz, dažnai matuojami naudojant osciloskopus, kurių dažnių juostos plotis ne mažesnis kaip 500 MHz, kad būtų išsaugota bangos formos forma ir krašto tikslumas.Kai pralaidumas per mažas, bangos formos kraštai suapvalėja, impulsų formos praranda detalumą, o aukšto dažnio informacija gali visiškai išnykti.Dėl šių iškraipymų gali būti paslėptos tikrosios signalo problemos arba derinimo metu sveikos bangos formos gali pasirodyti klaidingos.

Atrankos dažnis nustato, kiek kartų per sekundę osciloskopas konvertuoja analoginį signalą į skaitmeninius bangos formos duomenis.Didesnis atrankos dažnis užfiksuoja daugiau bangos formos detalių ir sumažina siaurų impulsų ar trumpalaikių įvykių praradimo riziką.Daugumoje praktinių matavimų atrankos dažnis paprastai nustatomas bent penkis kartus didesnis už didžiausią signalo dažnį.Greitiems kraštų perėjimams ir sudėtingoms bangų formoms taip pat pageidautina naudoti didesnį atrankos koeficientą.Pavyzdžiui, matuojant 200 MHz signalą, norint atkurti stabilią bangos formą, diskretizavimo dažnis paprastai yra didesnis nei 1 GS/s.Žemas diskretizavimo dažnis gali sukelti nepakankamo atrankos problemų, kai bangos formos atrodo iškraipytos, nestabilios arba visiškai skiriasi nuo tikrosios grandinės elgsenos.Didesnis mėginių ėmimo tankis taip pat pagerina priartinimo tikslumą, nes detalaus patikrinimo metu lieka daugiau bangos formos taškų.

Atminties gylis nustato, kiek bangos formos pavyzdžių osciloskopas gali išsaugoti per vieną gavimą.Tai tampa ypač svarbu fiksuojant ilgus bangos formos periodus išlaikant didelę diskretizavimo skiriamąją gebą.Atminties gylis tiesiogiai priklauso tiek nuo diskretizavimo dažnio, tiek nuo ekrane rodomos bangos formos laiko.

Santykis yra:

Storage Depth=Atrankos dažnis × rodymo laikas

For example, capturing a waveform at 1 GS/s over 10 ms requires approximately 10 million sample points of memory depth.Jei turima atmintis yra per maža, osciloskopas gali automatiškai sumažinti diskretizavimo dažnį ilgai gavus, sumažindamas bangos formos detalumą ir galbūt slėpdamas trumpalaikius trikdžius ar laiko klaidas.Gili atmintis yra ypač vertinga, kai šalinamos pertraukiamos signalo problemos, paslėptos ilgų bangų formos įrašuose.Osciloskopo jautrumas taip pat tikrinamas, kai įjungta gilioji atmintis, nes kai kurie modeliai pastebimai lėtėja esant maksimaliems atminties nustatymams.

Ekrano kokybė ir aktyviklio našumas

Ekrano reagavimas ir paleidimo našumas tiesiogiai veikia elektroninių sistemų derinimo greitį ir efektyvumą.Net kai dviejų osciloskopų specifikacijos popieriuje yra panašios, praktinis veikimas gali būti labai skirtingas, atsižvelgiant į bangos formos atvaizdavimo greitį, meniu reagavimą ir paleidimo elgseną.

Reaguojantis ekranas leidžia sklandžiau reguliuoti bangos formą bandymo metu.Bangos formos turėtų būti greitai atnaujinamos, kai keičiami mastelio keitimo, mastelio keitimo ar paleidimo nustatymai.Greitas bangos formos atnaujinimas taip pat padeda atskleisti retkarčiais atsirandančius pertrūkius trikdžius.Bandymo metu bangos formos aiškumas, ekrano lygumas, meniu išdėstymas ir ekrano skaitomumas dažnai lyginami, o matavimo nustatymai koreguojami pakartotinai.Aiškus ir jautrus ekranas sumažina nuovargį ilgų derinimo seansų metu ir pagerina bangos formos analizės greitį.

Trigerio veikimas tampa vienodai svarbus atliekant išplėstinį trikčių diagnostiką.Pagrindinis kraštų paleidimas puikiai tinka pasikartojantiems signalams, tačiau sudėtingesnėms derinimo užduotims dažnai reikia pažangių paleidimo funkcijų, galinčių išskirti trikdžius, siaurus impulsus, nenormalų impulsų plotį, trūkstamus perėjimus arba laiko pažeidimus.Užuot nuolat rodydamas visą bangos formos veiklą, osciloskopas sutelkia dėmesį tik į pasirinktą paleidimo sąlygą.

Trikčių šalinimo metu dažnai praleidžiama daug laiko koreguojant trigerio sąlygas, nes nedideli trigerių pakeitimai gali nustatyti, ar reti bangos formos įvykiai atsiranda greitai, ar ilgą laiką lieka paslėpti.Esant pertraukiamiems gedimams, paleidimas vienu šūviu tampa ypač naudingas, nes osciloskopas vieną kartą užfiksuoja neįprastą įvykį ir užfiksuoja bangos formą, kad būtų galima išsamiai patikrinti.Didelis trigerio veikimas labai pagerina derinimo efektyvumą didelės spartos skaitmeninėse sistemose ir ryšio grandinėse.

Dažnos osciloskopo klaidos ir matavimo problemos

Net jei osciloskopas turi pakankamai pralaidumo ir pažangių matavimo funkcijų, jei matavimo sąranka neteisinga, vis tiek gali pasirodyti netikslūs rezultatai.Daugelį bangos formos problemų sukelia ne pati grandinė, o trigerio konfigūracijos klaidos, netinkamos zondo jungtys, įžeminimo problemos arba neteisingi osciloskopo nustatymai.Trikčių šalinimo metu dėl šių klaidų gali atsirasti klaidinančių bangų formų, dėl kurių sveika grandinė atrodo sugedusi arba paslėptos tikrosios signalo problemos.

Tikroje testavimo aplinkoje dažnai praleidžiama daug laiko tikrinant, ar nenormalų bangos formos elgesį sukelia grandinė arba pati matavimo sąranka. Suprasdami dažniausiai pasitaikančias osciloskopo klaidas, pagerinsite matavimo tikslumą, pagreitinate derinimą ir išvengsite nereikalingo komponento keitimo ar neteisingų grandinės modifikacijų.

Prasti trigerio nustatymai ir nestabilios bangos formos

Viena iš labiausiai paplitusių osciloskopo problemų yra nestabili arba nuolat judanti bangos forma.Daugeliu atvejų taip nutinka todėl, kad paleidimo sistema nėra tinkamai sukonfigūruota.Be tinkamo suveikimo osciloskopas pakartotinai pradeda bangos formų gavimą atsitiktiniuose signalo ciklo taškuose, todėl bangos forma nukrypsta per ekraną.

Trigerio nestabilumas ypač pastebimas matuojant didelės spartos skaitmeninius signalus, impulsų seką arba triukšmingas perjungimo bangų formas.Jei trigerio lygis nustatytas per aukštas arba per žemas, osciloskopui gali nepavykti nuosekliai užsifiksuoti prie tinkamo signalo perėjimo.

Ši problema dažnai ištaisoma lėtai reguliuojant trigerio lygį, stebint bangos formos stabilumą realiuoju laiku.Tinkamo paleidimo režimo pasirinkimas taip pat pagerina bangos formos nuoseklumą.Krašto paleidimas puikiai tinka pasikartojantiems signalams, o vieno kadro paleidimas dažniausiai naudojamas norint užfiksuoti netaisyklingus trikdžius, įtampos šuolius arba trūkstamus impulsus, kurie atsiranda tik vieną kartą.

Triukšmas taip pat gali turėti įtakos paleidimo tikslumui.Triukšmingoje elektros aplinkoje trigerių filtravimas arba signalo sujungimo reguliavimas naudojamas siekiant sumažinti klaidingą suveikimą.

Neteisinga zondo kompensacija

Zondo kompensavimo problemos gali labai iškraipyti bangos formos formą, ypač matuojant greitus skaitmeninius kraštus arba aukšto dažnio signalus.Net kai pats osciloskopas veikia tinkamai, nekompensuotas zondas gali sukelti viršijimą, suapvalintus kraštus, skambėjimą arba neteisingą pulso veikimą ekrane.

Prieš naudojant pasyviuosius zondus paprastai reikia pakoreguoti kompensaciją.Šis procesas suderina zondo charakteristikas su osciloskopo įvesties pakopa, todėl signalas išlieka tikslus įvairiais dažniais.

Sąrankos metu zondas prijungiamas prie osciloskopo kalibravimo išvesties, kad būtų galima stebėti pamatinę kvadratinę bangą.Suapvalinti bangos formos kraštai rodo nepakankamą kompensaciją, o staigus viršijimas šalia kraštų rodo per didelę kompensaciją.Tada zondo kompensavimo kondensatorius reguliuojamas tol, kol kvadratinė banga tampa plokščia ir stabili.

Zondų kompensavimas ypač svarbus atliekant didelės spartos matavimus, nes dėl nedidelių bangos formos iškraipymų gali būti atlikta neteisinga laiko analizė arba klaidingas signalo interpretavimas.

Pralaidumo ir atrankos apribojimai

Patys osciloskopo apribojimai taip pat gali sukelti klaidinančius matavimo rezultatus.Kai pralaidumas per mažas, greitos bangos formos kraštai suapvalėja ir gali išnykti aukšto dažnio signalo detalės.Dėl to perjungimo grandinės, ryšio signalai arba laikrodžio signalai gali pasirodyti lėtesni arba švaresni, nei yra iš tikrųjų.

Žemas atrankos dažnis sukuria kitokią problemą.Jei osciloskopas nepaima signalo pakankamai greitai, bangos formos atkūrimas tampa netikslus.Siauri impulsai gali visiškai išnykti, o rodoma bangos forma gali nebeatvaizduoti tikrosios grandinės elgsenos.

Šios problemos tampa sunkesnės atliekant didelės spartos skaitmeninę analizę, RF matavimus ir galios elektronikos testavimą, kai greituose perėjimuose yra svarbios signalo informacijos.

Šių problemų paprastai išvengiama naudojant osciloskopą, kurio dažnių juostos plotis ir diskretizavimo dažnis yra daug didesnis nei signalo dažnis.Didesnis mėginių ėmimo tankis taip pat pagerina priartinimo tikslumą, nes atliekant išsamų patikrinimą lieka daugiau duomenų apie bangos formą.

Atminties gylis taip pat gali turėti įtakos bangos formos kokybei.Jei osciloskopas automatiškai sumažina mėginių ėmimo dažnį, kad palaikytų ilgesnį fiksavimo laiką, smulkūs trikdžiai arba trumpalaikiai gedimai gali pasislėpti gavimo viduje.

Noise, Grounding, and Signal Distortion Issues

Įžeminimo problemos yra dar vienas pagrindinis netikslios bangos formos elgsenos šaltinis.Prasta įžeminimo jungtis gali sukelti papildomą triukšmą, nestabilų paleidimą, skambėjimą arba iškraipytus signalo kraštus matavimo metu.

Ilgi zondo įžeminimo laidai dažnai veikia kaip mažos antenos, kurios paima aplinkinius elektros trikdžius.Perjungiant maitinimo šaltinius arba aukšto dažnio grandines, šis nepageidaujamas triukšmas gali atsirasti tiesiai bangos formos ekrane ir apsunkinti signalo analizę.

Triukšmo problemos dažnai sumažinamos sutrumpinus zondo įžeminimo jungtį ir išlaikant mažą matavimo kilpą.Tinkamas įžeminimas taip pat pagerina trigerio stabilumą ir sumažina bangos formos iškraipymą greito krašto matavimo metu.

Signalo iškraipymas taip pat gali atsirasti, kai pats zondas per daug apkrauna grandinę.Kiekvienas zondas padidina matavimo tašką varža, talpa ir induktyvumu.Jautriose arba didelės spartos grandinėse per didelė zondo apkrova gali pakeisti tikrąjį signalo elgesį matavimo metu.

Tokiose situacijose dažnai naudojami aktyvūs zondai, diferencialiniai zondai ir mažos talpos zondai, nes jie sumažina grandinės apkrovą ir pagerina matavimo tikslumą.

Aplinkos trukdžiai taip pat gali turėti įtakos bangos formos kokybei.Netoliese esantys varikliai, perjungimo šaltiniai, belaidžiai įrenginiai arba prastai ekranuoti kabeliai gali sukelti nepageidaujamo elektros triukšmo į matavimo sistemą.Trikčių šalinimo metu įtartinos bangos formos dažnai dar kartą tikrinamos pakeičiant zondo padėtį, pagerinant įžeminimą arba laikinai izoliuojant netoliese esančius triukšmo šaltinius.

Osciloskopas ir kiti elektroniniai bandymo prietaisai

Skirtingi elektroniniai bandymo prietaisai yra skirti įvairioms matavimo užduotims atlikti.Nors kai kurios funkcijos gali sutapti, osciloskopai, multimetrai ir loginiai analizatoriai išsprendžia labai skirtingas derinimo ir analizės problemas.Suprasdami šiuos skirtumus, galite pasirinkti tinkamą matavimo aplinkai instrumentą, o ne pasikliauti vienu įrankiu kiekvienai situacijai.

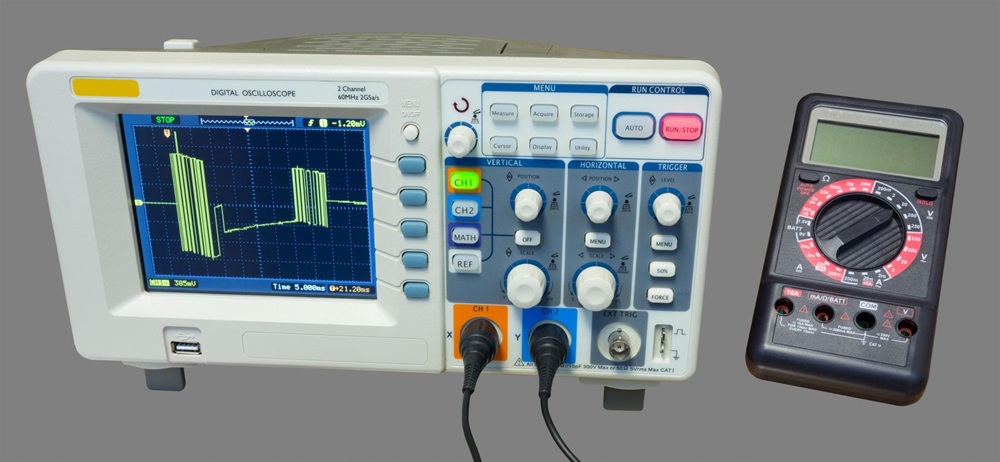

Osciloskopas vs multimetras

Multimetras daugiausia matuoja stabilias elektros vertes, tokias kaip įtampa, srovė, varža, tęstinumas ir kartais dažnis ar talpa.Jis dažniausiai naudojamas pagrindiniam elektros trikčių šalinimui, galios patikrinimui ir komponentų testavimui.

An oscilloscope measures voltage over time and displays the waveform directly on the screen.Užuot rodęs tik vieną skaitinę reikšmę, jis atskleidžia, kaip signalas nuolat kinta veikimo metu.Tai leidžia stebėti bangos formos formą, laiko nustatymą, triukšmą, skambėjimą, trikdžius, viršijimą, impulso plotį ir signalo perėjimus, kurių multimetras negali parodyti.

Pavyzdžiui, multimetras gali patvirtinti, kad maitinimo bėgelis teisingai matuoja 5 V įtampą, o osciloskopas gali atskleisti, ar toje pačioje linijoje nėra greitų įtampos šuolių, bangavimo triukšmo ar nestabilių perjungimų.Didelės spartos skaitmeninio derinimo, ryšio analizės ar trumpalaikių trikčių šalinimo metu bangos formos matomumas tampa itin svarbus.

Daugelyje remonto ir kūrimo aplinkų multimetrai ir osciloskopai naudojami kartu, nes kiekvienas prietaisas teikia skirtingo tipo elektros informaciją.

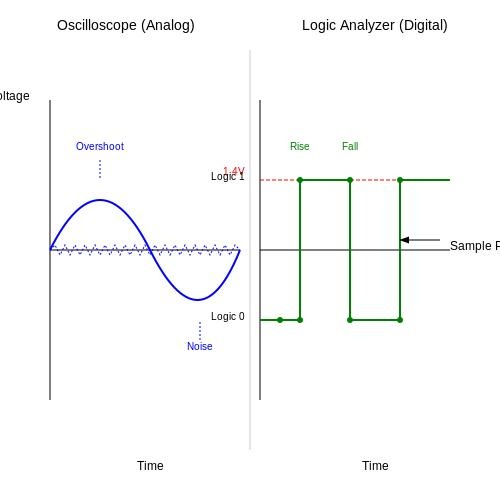

Osciloskopas prieš loginį analizatorių

Osciloskopai ir loginiai analizatoriai naudojami signalų analizei, tačiau jie sutelkia dėmesį į skirtingus matavimų tipus.

Osciloskopas fiksuoja analoginės bangos formos elgesį su išsamia įtampos ir laiko informacija.Tai naudinga nagrinėjant signalo vientisumo problemas, tokias kaip skambėjimas, viršijimas, lėti kraštų perėjimai, triukšmo sujungimas ir analoginės bangos formos iškraipymai.Osciloskopai taip pat padeda patikrinti įtampos lygius, kilimo laiką, impulsų kokybę ir laiko ryšius mišriose analoginėse ir skaitmeninėse sistemose.

Loginis analizatorius daugiausia dėmesio skiria skaitmeninės logikos būsenoms ir kelių kanalų laiko ryšiams.Vietoj to, kad būtų rodomos išsamios analoginės bangos formos, jis interpretuoja signalus kaip loginius aukštus ir žemus dažnius daugelyje kanalų vienu metu.Tai ypač naudinga derinant ryšio magistrales, skaitmenines laiko sekas, adresų linijas, valdymo signalus ir procesoriaus veiklą.

Pavyzdžiui, osciloskopas gali atskleisti, kad laikrodžio krašte yra skambėjimo arba nestabilių perėjimų, o loginis analizatorius gali parodyti, kaip tas pats laikrodžio signalas veikia ryšio laiką keliuose skaitmeniniuose kanaluose.

Šiuolaikinės derinimo aplinkos dažnai derina abu instrumentus, nes analoginės bangos formos kokybė ir skaitmeninio laiko elgsena dažnai veikia viena kitą atliekant sistemos lygio trikčių diagnostiką.

Šiuolaikinės osciloskopų tendencijos ir pažangios funkcijos

Šiuolaikiniai osciloskopai ir toliau tobulinami už pagrindinių bangos formos rodymo ir matavimo funkcijų.Daugelyje modelių dabar yra įtaisytas protokolų dekodavimas tokioms sąsajoms kaip I2C, SPI, UART, CAN, USB ir Ethernet, todėl ryšio duomenis galima analizuoti tiesiogiai kartu su bangos formos veikla.

Mišraus signalo osciloskopai sujungia analoginės bangos formos analizę su skaitmeninio loginio kanalo stebėjimu, todėl lengviau derinti įterptąsias sistemas ir ryšio aparatinę įrangą viename instrumente.USB osciloskopai taip pat tapo labiau paplitę nešiojamose ir ribotos erdvės aplinkoje, nes jie leidžia gauti bangos formą per išorinius kompiuterius, o ne dideles atskiras aparatinės įrangos sistemas.

Nuotolinė bangos formos analizė ir tinkle pagrįstas valdymas tampa vis svarbesni automatizuotose laboratorijose ir pramoninių bandymų sistemose.Daugelis osciloskopų dabar palaiko nuotolinį stebėjimą, debesų ryšį, automatines ataskaitas ir programine įranga valdomas testavimo darbo eigas, kurios pagerina ilgalaikio matavimo efektyvumą ir duomenų valdymą.

Šios funkcijos ir toliau plečia osciloskopo vaidmenį iš atskiros bangos formos peržiūros į labiau integruotą derinimo ir automatizuotos analizės platformą.

Išvada

Osciloskopai išlieka pagrindiniais prietaisais stebint, matuojant ir šalinant elektrinius signalus šiuolaikinėse elektroninėse sistemose.Jų gebėjimas rodyti įtampos pokyčius realiu laiku, kad būtų galima analizuoti bangos formos elgesį, laiko ryšius, triukšmą, trikdžius, impulsų kokybę ir signalo stabilumą daug veiksmingiau nei vien skaitiniai matavimai.Tikslūs osciloskopo matavimai priklauso ne tik nuo techninės įrangos specifikacijų, tokių kaip dažnių juostos plotis, diskretizavimo dažnis, atminties gylis ir trigerio veikimas, bet ir nuo tinkamo zondo valdymo, įžeminimo, trigerio konfigūracijos ir bangos formos optimizavimo praktikos.Kadangi šiuolaikinės sistemos tampa vis greitesnės ir sudėtingesnės, osciloskopai dabar sujungia bangos formos analizę su automatizuotais matavimais, protokolų dekodavimu, mišraus signalo derinimu, nuotoliniu ryšiu ir pažangiomis duomenų analizės funkcijomis.Šios galimybės ir toliau plečia osciloskopo vaidmenį iš paprasto bangos formų peržiūros į svarbiausią platformą, skirtą signalų analizei realiuoju laiku, sistemos patvirtinimui ir pažangiam elektroniniam trikčių šalinimui.
