LDO vs Buck Converter vadovas: našumas, programos ir atrankos patarimai

Mažo išjungimo reguliatoriai ir keitikliai yra du įprasti galios reguliavimo sprendimai, naudojami norint užtikrinti stabilią įtampą elektroninėse sistemose.Šiame straipsnyje paaiškinama, kaip kiekviena veikia, įskaitant jų veikimo principus, efektyvumo charakteristikas ir pagrindinius dizaino komponentus.Joje palyginamos jų stipriosios pusės ir trūkumai triukšmo, efektyvumo, šilumos ir sudėtingumo požiūriu.Jame taip pat nagrinėjamos realios programos ir atrankos faktoriai, padedantys išsiaiškinti, kada naudoti LDO, buck keitiklį arba abiejų derinį, kad būtų užtikrintas patikimas ir efektyvus energijos valdymas.

Katalogas

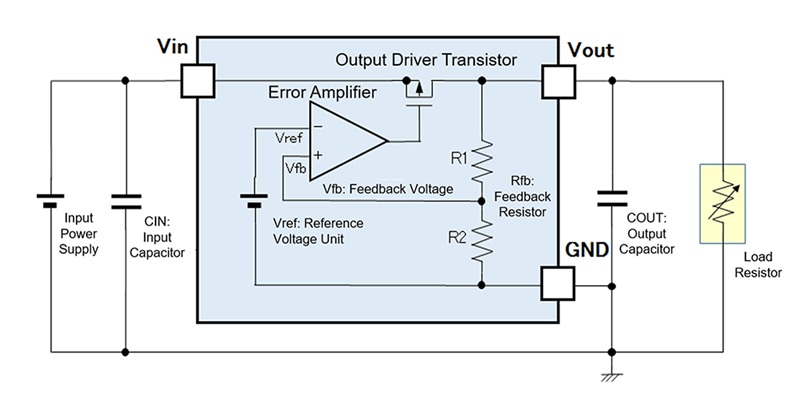

Kas yra LDO?

LDO arba mažo išėjimo reguliatorius yra linijinio reguliatoriaus tipas, užtikrinantis stabilią išėjimo įtampą su labai mažu skirtumu tarp įvesties ir išėjimo įtampos.Jis naudoja praėjimo tranzistorių, kad sureguliuotų varžą pagal apkrovos ir įvesties pokyčius, kad išėjimas būtų pastovus.Dėl to jis tinka mažai triukšmingiems, kompaktiškiems ir ekonomiškiems projektams, ypač įrenginiuose, maitinamuose baterijomis.

LDO veikia valdydami praėjimo tranzistorių, kad išlaikytų pastovią įtampą.Jie gali veikti net tada, kai įėjimo įtampa yra tik šiek tiek didesnė už išėjimą.Dėl to jie naudingi mažos galios sistemose.Jie taip pat skirti išlaikyti žemą ramybės srovę, o tai padeda sumažinti energijos suvartojimą budėjimo režimu.

LDO naudingos programose, kurioms reikalinga švari ir stabili galia.Dėl paprastos konstrukcijos išvengiama perjungimo triukšmo, o tai padeda sumažinti elektromagnetinius trukdžius.Dėl to jie tinka analoginėms grandinėms, medicinos prietaisams, garso sistemoms ir belaidžiams moduliams.Garso programose jie padeda išlaikyti aiškų garsą, užkertant kelią įtampos virpėjimui.

LDO tampa mažiau efektyvūs, kai skirtumas tarp įvesties ir išėjimo įtampos yra didelis.Dėl to padidėja šilumos išsklaidymas ir sumažėja efektyvumas, ypač naudojant didelės srovės įrenginius.Jie geriausiai veikia sistemose su nedideliais įtampos skirtumais, pavyzdžiui, nešiojamoje elektronikoje.Didesniems energijos poreikiams perjungimo reguliatoriai dažnai yra geresnis pasirinkimas.

Norint efektyviai naudoti LDO, reikia kruopštaus dizaino pasirinkimo.Svarbūs veiksniai yra išjungimo įtampa, apkrovos reguliavimas ir ramybės srovė.Tokiuose įrenginiuose kaip nešiojama elektronika žema ramybės srovė padeda pailginti baterijos veikimo laiką.Šilumos valdymas taip pat yra svarbus, todėl naudojami tinkami PCB išdėstymo ir aušinimo metodai, siekiant išvengti perkaitimo ir pagerinti patikimumą.

LDO siūlo paprastą ir patikimą įtampos reguliavimo būdą.Nuolatiniai patobulinimai gali apimti didesnį efektyvumą ir prisitaikančias konstrukcijas, kurios sumažina energijos nuostolius ir išlaiko mažą triukšmą.Šie pokyčiai gali išplėsti jų naudojimą šiuolaikinėje elektronikoje, kuriai reikalingas tikslumas ir energijos vartojimo efektyvumas.

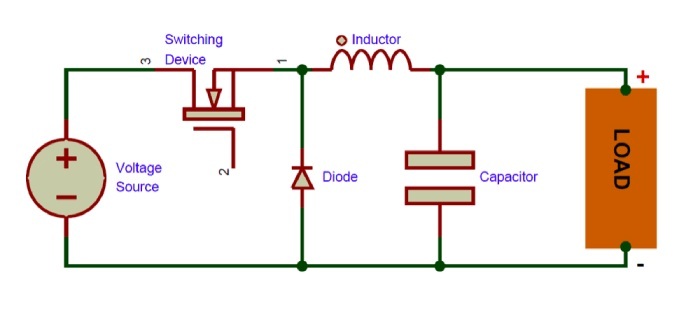

„Buck Converter“ supratimas

Buck konverteris yra perjungimo grandinė, kuri sumažina didesnę įėjimo įtampą į žemesnę, stabilią išėjimo įtampą.Jis naudoja MOSFET, kuris greitai įsijungia ir išsijungia, kad valdytų energijos srautą.Induktorius kaupia energiją, kai jungiklis įjungtas, ir išleidžia, kai išjungtas, išlaikydamas pastovią srovę.Kondensatoriai išlygina išėjimą ir sumažina įtampos pulsaciją.

Buck keitiklis valdo išėjimo įtampą reguliuodamas darbo ciklą, tai yra laikas, kai jungiklis lieka įjungtas kiekvieno ciklo metu.Pakeitus šį santykį, jis palaiko stabilų išėjimą, net jei keičiasi įvestis arba apkrova.Šis metodas leidžia pasiekti didelį efektyvumą, dažnai viršijantį 90%.

Buck keitikliai sukurti taip, kad sumažintų energijos nuostolius ir pagerintų efektyvumą net esant didelėms apkrovoms.Jie gamina mažiau šilumos, palyginti su linijiniais reguliatoriais.Tai padeda pailginti nešiojamųjų įrenginių, pvz., išmaniųjų telefonų, baterijos veikimo laiką.Jų efektyvus energijos naudojimas palaiko stabilų veikimą ir ilgesnį veikimo laiką.

„Buck“ keitikliai gali sukelti triukšmą ir elektromagnetinius trukdžius dėl greito perjungimo.Jie taip pat reikalauja kruopštaus induktorių ir kondensatorių pasirinkimo, o tai padidina dizaino sudėtingumą.Filtravimo metodai ir tinkamas komponentų pasirinkimas padeda sumažinti triukšmą ir pagerinti našumą.Palyginti su linijiniais reguliatoriais, jie yra efektyvesni, bet sunkiau suprojektuojami.

Buck keitikliai yra plačiai naudojami šiuolaikinėse sistemose, kurioms reikalingas efektyvus galios valdymas.Jie naudojami atsinaujinančios energijos sistemose, automobilių elektronikoje ir paskirstytos galios projektuose.Dėl jų gebėjimo prisitaikyti prie besikeičiančių sąlygų jie yra patikimi daugeliui programų.Dėl nuolatinio tobulinimo jie tampa kompaktiškesni ir efektyvesni.

Darbo principai

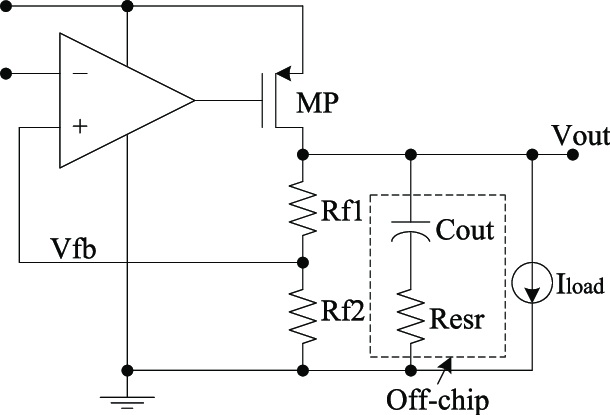

LDO operacija

LDO reguliatorius veikia linijiniu reguliavimu, naudodamas daugybę tarpusavyje sujungtų komponentų: praėjimo tranzistorių, klaidos stiprintuvą, stabilią įtampos atskaitą ir grįžtamojo ryšio tinklą.Savo funkcijos centre klaidų stiprintuvas nuolat stebi išėjimo įtampą, palyginti su etalonine įtampa.Jis aktyviai reguliuoja praėjimo tranzistoriaus laidumą, kad išlaikytų pastovią išėjimo įtampą.Šis aktyvus reguliavimas prisitaiko prie apkrovos poreikio svyravimų arba įėjimo įtampos svyravimų, apsaugodamas paskesnius komponentus nuo nenuoseklaus energijos tiekimo.

Tačiau reguliavimo procesas vyksta kartu su šilumos gamyba.Įtampos kritimas tarp įėjimo ir išėjimo, padauginus iš apkrovos srovės, elektros energiją paverčia šiluma.Šios šiluminės galios valdymas kelia unikalių iššūkių, ypač kompaktiškose sistemose su ribota aušinimo galia arba scenarijuose, kuriems reikalinga didelė srovė.Nesugebėjimas veiksmingai išspręsti šiluminių problemų gali sumažinti įrenginio veikimą ir patikimumą.

Praktikoje LDO vaidina pagrindinį vaidmenį triukšmui jautrioje aplinkoje, kur būtinas stabilus ir švarus maitinimo šaltinis.

• Pavyzdžiui, garso stiprintuvai priklauso nuo LDO, kad slopintų elektrinį triukšmą, kuris gali pabloginti garso aiškumą.

• Panašiai RF grandinėse dažnai yra LDO, kad būtų sumažintos trikdžių problemos, kurias kitu atveju gali sukelti perjungimo reguliatoriai.

Kuriant LDO reikia atidžiai stebėti šilumos išsklaidymo ir pėdsako apribojimus.Įprastos strategijos apima optimalų komponentų išdėstymą ir kai kuriais atvejais šilumos šalintuvų integravimą, kad šiluminė energija būtų efektyviai paskirstyta.Šios švelninimo priemonės atspindi praktinį šilumos valdymo iššūkių supratimą, kai prastai valdomomis šilumos sąlygomis tikslios grandinės yra pažeidžiamos dėl veikimo pablogėjimo.

Besivystanti domėjimosi sritis supa praėjimo tranzistorių dizaino optimizavimą.Puslaidininkinių medžiagų pažanga kartu su naujoviškomis geometrinėmis konfigūracijomis leidžia sumažinti šilumos nuostolius.Pavyzdžiui, naudojant naujesnes medžiagas, turinčias geresnį šilumos laidumą, arba pertvarkant tranzistorių išdėstymą, būtų galima palaipsniui panaikinti efektyvumo spragas, kurios istoriškai ribojo LDO efektyvumą.Mikrogamybos ir medžiagų mokslo pažanga ir toliau skelbia galimybes iš naujo apibrėžti, ką galima pasiekti naudojant šiuos įrenginius.

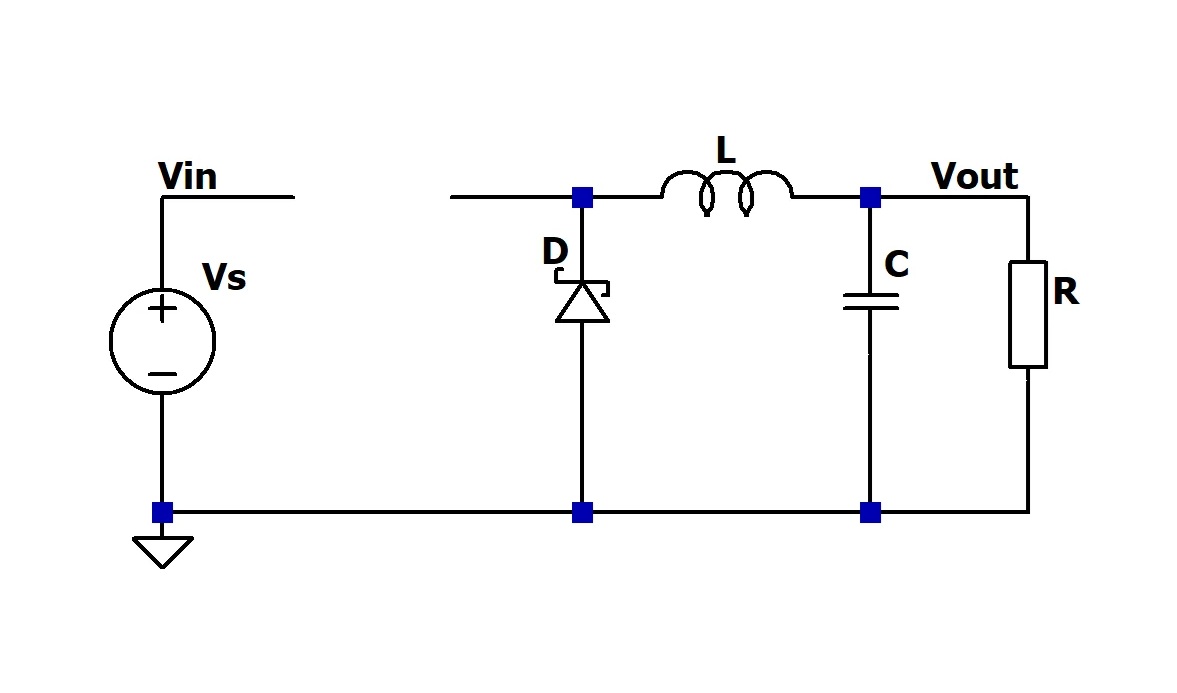

„Buck“ keitiklio veikimas

Buck keitikliai veikia pagal energijos kaupimo ir išleidimo laikui bėgant principą – procesą valdo perjungimo technologija.

• Įjungimo fazės metu induktorius kaupia energiją, tiekiamą iš įėjimo įtampos šaltinio, sukurdamas magnetinį lauką srovei tekant.

• Tolesnėje „OFF“ fazėje šio magnetinio lauko žlugimas nukreipia sukauptą energiją į apkrovą, kurią palengvina diodas arba sinchroninis MOSFET.

Keitiklis turi grįžtamojo ryšio mechanizmą, kuris nepaliaujamai seka išėjimo įtampos lygius.Tiksliai sureguliuodama impulsų pločio moduliacijos (PWM) darbo ciklą, sistema labai tiksliai reguliuoja išėjimo įtampą, parodydama nepaprastą efektyvumą esant įvairioms įvesties sąlygoms ir didelėms srovės apkrovoms.

Jų kompaktiškos ir veiksmingos galios reguliavimo galimybės rodo, kodėl keitikliai yra puikūs naudojant realų pasaulį.

• Reikalingų galios profilių grafikos apdorojimo blokai (GPU) turi daug naudos iš keitiklio gebėjimo valdyti greitus pereinamuosius veiksnius ir konvertuoti aukštą įvesties įtampą į tinkamesnius, žemesnius išvesties lygius.

• Mobilieji įrenginiai išnaudoja šių keitiklių universalumą, kad užtikrintų stabilų funkcionalumą kintančiais naudojimo scenarijais.

Svarbus keitiklio dizaino aspektas priklauso nuo pagrindinių pasyviųjų komponentų: induktorių ir kondensatorių pasirinkimo.Pirmenybė teikiama mažo atsparumo ir minimalaus parazitinio poveikio komponentams tiesiogiai sumažina energijos nuostolius ir pagerina bendrą sistemos efektyvumą.Be to, sinchroninių MOSFET įdiegimas vietoje tradicinių diodų dar labiau padidina našumą.Šis pakeitimas sumažina laidumo nuostolius „OFF“ fazės metu, parodydamas, kaip netgi laipsniškas dizaino patobulinimas gali žymiai pagerinti praktinio taikymo efektyvumą.

Žvelgiant į ateitį, pinigų keitikliai patiria pažangių projektavimo metodikų antplūdį.

• Pažangių skaitmeninių valdiklių atsiradimas leidžia reguliuoti sistemą realiuoju laiku, o tai skatina patikimą veikimą esant svyruojančioms apkrovoms.

• Adaptyvių darbo ciklo algoritmų tyrimais siekiama padidinti veiklos efektyvumą net ir tais atvejais, kai apkrovos kinta dinamiškai.

Kadangi šie patobulinimai tampa integruoti į pagrindinius dizainus, jie iš naujo apibrėžia efektyvumo, našumo ir veikimo lankstumo balanso kriterijus.Nuolatinis energiją tausojančių konstrukcijų ir pažangių valdymo sistemų tyrimas patvirtina, kad pramonė sutelkia dėmesį į inovacijų skatinimą, tuo pačiu patenkinant šiuolaikinių programų energijos vartojimo efektyvumo reikalavimus.

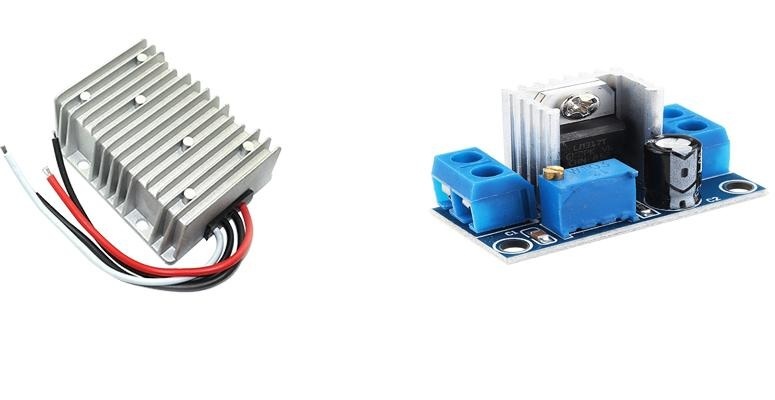

LDO ir „Buck Converter“ palyginimas

LDO

Linijiniai reguliatoriai (LDO) yra pripažinti dėl jų gebėjimo generuoti itin mažo triukšmo išvestį, greitai reaguoti į trumpalaikes reakcijas ir išlaikyti minimalų grandinės sudėtingumą.Dėl šių savybių jie idealiai tinka jautrioms RF grandinėms, pažangioms garso sistemoms ir analoginiams komponentams, kuriems reikalingas labai tikslus įtampos reguliavimas.Be to, jų kompaktiškumas palengvina integravimą į elektroninius įrenginius, kur erdviniai apribojimai yra lemiamas veiksnys.

Nepaisant pranašumų, LDO susiduria su dideliais apribojimais, kai jiems pavesta valdyti didelius įtampos skirtumus arba didelę galią.Viena iš svarbių problemų yra šilumos išsklaidymas, kai įtampos kritimas sukelia per didelę šilumą, galinčią pakenkti tiek veikimo efektyvumui, tiek sistemos eksploatavimo trukmei.Norint išspręsti šią problemą, reikia imtis iniciatyvių šilumos valdymo strategijų, pvz., įtraukti didelio efektyvumo radiatorius, diegti pažangias šiluminės sąsajos medžiagas arba taikyti naujoviškus pakavimo sprendimus, pritaikytus šilumos sklaidai.

Kurdami sistemas su dideliais dabartiniais tiekimo reikalavimais, sutelkite dėmesį į metodus, kurie užtikrina patikimą veikimą neperkraunant šiluminio apvalkalo.Tokie metodai rodo, kad reikia tiksliai suprojektuotų šiluminių takų, kurie apsaugotų sistemą įvairiomis veikimo sąlygomis.

Buck konverteris

Buck keitikliai, naudojantys perjungimo principus, puikiai sumažina aukštą įėjimo įtampą iki valdomo išėjimo lygio ir pasižymi išskirtiniu energijos vartojimo efektyvumu.Mažindami galios nuostolius konvertuojant įtampą, jie palaiko patikimą didelio našumo sistemų, įskaitant procesoriaus maitinimo modulius, automobilių elektroniką ir šiuolaikinius mobiliuosius įrenginius, veikimą.Jų gebėjimas spręsti didelius galios sudėtingumus ir kontroliuoti šilumos gamybą yra naudingas sudėtingose ​​programose.

Tačiau „Buck“ keitiklių integravimas nėra be iššūkių.Priklausomybė nuo komponentų, tokių kaip induktoriai, kondensatoriai ir jungikliai, sukelia didelių grandinių projektavimo sudėtingumo.Be to, aukšto dažnio perjungimo operacijos sukuria triukšmą, kuris gali trukdyti jautriai įrangai.Siekiant to išvengti, tiksliniai triukšmo slopinimo metodai apima optimizuotus kondensatorių išdėstymus, pažangius moduliavimo metodus ir daugiasluoksnes PCB konstrukcijas su įmontuotais filtravimo komponentais.

Jų dizaino sudėtingumą padidina didesnių PCB pėdsakų reikalavimas, dėl kurio šiuolaikiniuose įrenginiuose gali būti įtempti erdviniai apribojimai.Pasyvūs ir aktyvūs komponentai yra įterpti į daugiasluoksnes plokštes, kad būtų taupoma vieta ir išlaikomas visas funkcionalumas.Šios projektavimo strategijos suderina kompaktiškumą su eksploataciniais poreikiais, užtikrindamos, kad keitikliai pritaikytų įvairioms reikmėms maksimaliai efektyviai.

Hibridinės energijos reguliavimo strategijos

Šiuolaikinėse galios reguliavimo sistemose dažnai naudojamas hibridinis metodas, integruojant tiek LDO, tiek keitiklius, kad būtų pasiektas harmoningas energijos tiekimas, pasižymintis efektyvumu ir tikslumu.Naudodamas keitiklius reikalingam įtampos mažinimui, o vėliau LDO galutinei išeičiai patobulinti, jis vienu metu gali išspręsti dvigubus iššūkius – didelio energijos vartojimo efektyvumo ir itin mažo triukšmo reikalavimus.Ši metodika yra būtina tokiose programose kaip daiktų interneto įrenginiai, nešiojama elektronika ir ryšių sistemos, kur švarus ir stabilus energijos tiekimas atlieka pagrindinį vaidmenį palaikant patikimą jautrių komponentų veikimą.

Šios dvejopo požiūrio strategijos pavyzdžių gausu.Didelės spartos ryšio įrangoje buck konverteriai efektyviai sumažina įtampos diapazonus, sumažindami energijos švaistymą, o LDO užtikrina stabilų ir be triukšmo tiekimą RF moduliams.Panašiai automobilių informacinės ir pramoginės sistemos remiasi keitikliais, kad valdytų daug energijos naudojančius posistemius, kuriuos papildo LDO, užtikrinantys garso stiprintuvų ir ekranų veikimą be trikdžių.

Kuriant hibridinius energijos sprendimus reikia gerai suprasti kelis parametrus, tokius kaip šiluminis efektyvumas, erdviniai apribojimai, triukšmo mažinimas ir dabartiniai poreikiai.Pasikliaudami pasikartojančiais modeliavimo įrankiais ir praktiniais bandymais, siekiant tobulinti dviejų komponentų sąveiką ir pasiekti optimalų efektyvumo ir tikslumo balansą.Šis procesas parodo kūrybines ir analitines pastangas, kurių reikia norint sukurti sistemas, pritaikytas konkrečioms reikmėms, tuo pačiu perkeliant energijos sistemų inžinerijos ribas.

LDO ir „Buck Converter“ programos

Mažo iškritimo reguliatoriai (LDO)

Žemo iškritimo reguliatoriai (LDO) yra plačiai naudojami palaikyti įvairių sistemų, kurioms reikalingas tikslumas ir stabilumas, veikimą.Jų reikšmė išryškėja maitinant radijo dažnių grandines, tikslius skaitmeninius analoginius keitiklius (DAC), garso sistemas ir įrenginius, kuriuose jautrumas energijos kokybei yra lemiamas veiksnys, pvz., daiktų interneto jutikliai ir nešiojamos technologijos.

RF grandinėse nedideli energijos tiekimo svyravimai gali smarkiai paveikti sistemos veikimą, nes gali atsirasti nepageidaujamas triukšmas arba iškraipomas signalo moduliavimas.LDO yra patikimas sprendimas tokiems sutrikimams sumažinti ir užtikrinti nuoseklų signalo vientisumą.

Norint patobulinti galios išvestį, LDO paprastai naudojami kaip poreguliatoriai, filtruojantys liekamąjį triukšmą, atsirandantį dėl perjungiamų maitinimo šaltinių arba keitiklių.Šis papildomas tobulinimo sluoksnis padeda apsaugoti jautrius komponentus, jautrius aukšto dažnio triukšmo artefaktams.

Naudojant LDO, labai svarbu įvertinti jų šilumines savybes.Nors LDO yra vertinami dėl savo paprastumo ir gebėjimo tiekti mažo triukšmo energiją, jų būdingas efektyvumas yra susietas su energijos išsklaidymu, kuris pasireiškia šiluma.

Kompaktiškuose įrenginiuose, pvz., nešiojamuosiuose įrenginiuose ar daiktų interneto jutikliuose, šilumos išsklaidymo valdymas tampa balansavimo veiksniu dėl fizinės erdvės apribojimų.Siekiant išvengti terminio droselio ir ilgalaikių patikimumo problemų, naudojamos pažangios šiluminės medžiagos ir išdėstymo optimizavimas.

Buck keitikliai

„Buck“ keitikliai dažniausiai naudojami įvairiuose pritaikymuose, kurių kiekvienas turi galimybę efektyviai sumažinti įtampą be didelių energijos nuostolių.

Nešiojamuose įrenginiuose, pvz., išmaniuosiuose telefonuose, efektyvus įtampos konvertavimas naudojant keitiklius tiesiogiai palaiko ilgesnį baterijos veikimo laiką.Siekiant maksimaliai padidinti patirtį, dažnai reikia įtraukti tokias funkcijas kaip sinchroninis ištaisymas, kad būtų sumažinta per didelė šilumos gamyba.

Automobiliuose ir pramonėje keitikliai sprendžia didelius įtampos lygio pokyčius, pavyzdžiui, jų vaidmuo saulės energijos sistemose.Šiuose scenarijuose keitikliai dinamiškai prisitaiko prie svyruojančių šviesos lygių, pagerindami energijos srautą saugojimui ar paskirstymui.Automobilių sistemos taip pat priklauso nuo keitiklių, kad stabilizuotų įvairių posistemių, nuo informacijos ir pramogų iki pažangių vairuotojo pagalbos sistemų (ADAS), galią.Buck keitiklių konstrukcijos ilgaamžiškumas užtikrina patikimą veikimą net esant dideliam elektriniam triukšmui ir temperatūros svyravimams.

Šiuolaikinių valdymo metodų, tokių kaip adaptyvus įtampos mastelio keitimas arba skaitmeninės valdymo kilpos, pažanga dar labiau padidino keitiklių naudingumą:

Siūlydami tikslesnius įtampos reguliavimus ir patobulintus trumpalaikius atsakus, šie metodai optimizuoja įrenginius konkrečioms aplinkos sąlygoms arba galios profiliams.

Šiuolaikiniai pinigų keitikliai, išnaudodami šiuos pasiekimus, sklandžiai integruojasi į daiktų interneto ekosistemas.Čia jų greitos apkrovos perėjimo galimybės ir kompaktiškas plotas yra naudojami įrenginiams, kuriems reikalingas pastovus veikimas esant svyruojantiems poreikiams.

LDO ir Buck keitiklio pasirinkimo vadovas

Veiksniai, į kuriuos reikia atsižvelgti renkantis LDO reguliatorių

Signalo vientisumas ir taikymo jautrumas: operacijų, susijusių su jautriomis analoginėmis arba RF grandinėmis, dėmesį sutelkite į žemą triukšmą ir aukštus PSRR atributus.Šios funkcijos padeda išsaugoti signalo aiškumą sumažindamos trukdžius, kurie naudojami tokiose programose kaip garso apdorojimas, belaidžio ryšio moduliai ir tikslūs jutikliai.

Įtampos kritimo svarstymai: naudokite LDO reguliatorius, kai įtampos skirtumas tarp įvesties ir išėjimo išlieka nedidelis (mažiau nei 1 V).Šis scenarijus dažnai atsiranda, kai įvesties įtampa labai atitinka norimą darbinę įtampą, supaprastinant energijos valdymą ir išvengiant nereikalingų projektavimo komplikacijų.

Šilumos valdymas esant mažos srovės srovei: projektuose su minimaliais srovės reikalavimais, kai pagrindinis dalykas yra šilumos išsklaidymas, LDO yra paprastas ir efektyvus sprendimas.Jie veikia generuodami šilumą proporcingai įtampos kritimui ir srovei.Pavyzdžiui, elektroniniai nešiojami prietaisai su ribotu energijos biudžetu yra naudingi dėl LDO paprastumo, kompaktiškų formų ir mažo energijos poreikio.

Erdvę suvokiantys dizainai: kovojant su erdviniais apribojimais, LDO reguliatoriai šviečia dėl mažo dydžio ir lengvo integravimo į griežtus išdėstymus.Įrenginiai, tokie kaip nešiojama medicinos įranga ar kompaktiška plataus vartojimo elektronika, dažnai išnaudoja mažesnį LDO PCB plotą, suderindami funkcionalumą su fiziniais erdvės apribojimais.

Buck keitiklio pasirinkimo aspektai

• Efektyvumas ir šiluminis našumas esant didelėms srovės apkrovoms

„Buck“ keitikliai yra neįkainojami tose srityse, kuriose reikalaujama didelio efektyvumo ir tvirto šilumos valdymo.Dėl šių savybių jie yra palankūs sprendimai, skirti daug energijos sunaudojantiems įrenginiams, tokiems kaip serveriai, automobilių elektronika ir pramoninės mašinos, kur energijos taupymas ir šilumos optimizavimas tampa būtini.

• Didelio įtampos mažinimo valdymas

Buck konverteris puikiai tinka, kai susiduria su dideliais įtampos skirtumais (didesniais nei 1 V) tarp įvesties ir išvesties.Tai labai svarbu sistemose, kurioms reikalingas didelis sumažinimas, pvz., konvertuojant 12 V šaltinį į 5 V logikos sistemas, užtikrinant sklandų veikimo srautą.

• Baterijos veikimo trukmės pailginimas

Baterija maitinamiems įrenginiams, pvz., nešiojamiesiems kompiuteriams ir išmaniesiems telefonams, keitikliai sumažina energijos sąnaudas, taip pailgindami baterijos veikimo laiką ir pagerindami galutinių vartotojų patogumą.Ši funkcija padeda maksimaliai padidinti vykdymo laiką įrenginiuose, skirtuose mobilumui teikti pirmenybę.

• Spręsti su perjungimo triukšmu ir išdėstymo sudėtingumu

Konstrukcijos, kurios gali prisitaikyti prie perjungimo triukšmo ir sudėtingų PCB išdėstymų, yra idealus pasirinkimas keitikliams.Nepaisant pulsavimo ir triukšmo, daugelis programų, pvz., variklių valdikliai ir LED tvarkyklės, naudoja filtravimą ir išdėstymo optimizavimą, kad veiksmingai kovotų su šiais efektais.Dėl šių būdingų privalumų buck konverteriai puikiai pritaikomi sistemoms, kurios gali atitikti jų projektavimo sudėtingumą.

Produktų rekomendacijos

LDO reguliuotojai

• Texas Instruments TPS7A0233PYCHR

„Texas Instruments TPS7A0233PYCHR“ yra puikus pasirinkimas programoms, kurioms reikia ypač mažos ramybės srovės, nes jis prailgina baterijos veikimo laiką, sumažindamas energijos nutekėjimą tuščiosios eigos būsenose.Dėl šios savybės jis tinka akumuliatoriais maitinamiems įrenginiams, ypač kompaktiškiems įrenginiams, kur energijos vartojimo efektyvumas tiesiogiai įtakoja pasitenkinimą ir funkcionalumą.Įrenginiams, kuriuos riboja erdvė, pvz., nešiojama elektronika ir nešiojamos IoT sistemos, supaprastintas fizinis profilis užtikrina sklandų integravimą.Pažymėtina, kad jo panaudojimas medicininių jutiklių technologijoje parodo jo gebėjimą palaikyti ilgesnius veikimo ciklus ir sumažinti trikdžius, kuriuos sukelia dažnas akumuliatoriaus įkrovimas.Šis reguliatorius efektyviai suderina techninį tikslumą su praktiniu minimalios priežiūros poreikiu.

• Analoginiai įrenginiai LT3080EQ

Analoginiai įrenginiai LT3080EQ šviečia savo reguliuojamu išėjimu, leidžiančiu tiksliai kalibruoti įtampą, atitinkančią įvairias sistemos specifikacijas.Šis pritaikomumas supaprastina grandinės dizainą, nes sumažina papildomų komponentų poreikį, skatina veiksmingą išdėstymą, išlaikant tvirtą triukšmo filtravimą, kad būtų užtikrintas didesnis stabilumas.Jo triukšmo atmetimo galimybė yra pagrindinis turtas programose, teikiančiose pirmenybę signalo aiškumui, pavyzdžiui, garso stiprinimo sistemoms ar ryšio moduliams.Pažangaus prototipų kūrimo metu komponentas nuolat demonstruoja savo gebėjimą išsaugoti signalo vientisumą aukšto dažnio veikimo scenarijuose, patvirtindamas jo naudingumą profesionalios klasės elektronikai.Dėl šio veikimo jis padeda siekti nuoseklaus patikimumo ir technologinio tobulinimo sudėtingais naudojimo atvejais.

Buck keitikliai

• Texas Instruments LM2596

„Texas Instruments LM2596“ siūlo veiksmingą sumažinimo konversiją, puikiai suderindamas su vidutiniais dabartiniais poreikiais įvairiose plataus vartojimo elektroninėse programose.Palaikydamas įvairius įvesties įtampos diapazonus, jis gali būti pritaikomas daugeliui įrenginių, įskaitant televizorius ir išmaniuosius namų valdiklius.LM2596 demonstruoja veikimo patikimumą, kuris reiškia vėsesnę įrenginio temperatūrą ir mažesnius šilumos valdymo reikalavimus.Šie praktiniai pranašumai pabrėžia jo, kaip universalaus, ekonomiško, bet efektyvaus sprendimo, vaidmenį.Konverterio naudojimo patogumas rezonuoja su ieškančiais pusiausvyros tarp našumo ir pragmatiško dizaino.

• Analoginiai įrenginiai LTC3605

Analoginiai įrenginiai LTC3605 naudoja sinchroninį dizainą, kad pagerintų trumpalaikį atsaką, užtikrinant stabilumą daug energijos naudojančioms sistemoms, pvz., serveriams ar pramoninės automatizavimo aplinkoms.Dėl jo efektyvumo prisitaikant prie staigių apkrovos pokyčių jis yra pagrindinis komponentas scenarijuose, kai dinamiškas veikimas yra lemiamas veiksnys.Lauko bandymų stebėjimai iliustruoja patikimą jo veikimą esant agresyviems energijos poreikiams, įskaitant robotų sistemas ir variklio pavaros valdiklius.LTC3605 puikiai sušvelnina įtampos kritimus ir svyravimus eksploatacinių viršįtampių metu, užtikrindamas pastovų energijos tiekimą net esant dideliam stresui.Šis atsparumas sustiprina jo tinkamumą programoms, kurios kelia iššūkių komponentams išlaikyti sklandų funkcionalumą kritinėmis sąlygomis.

Išvada

LDO ir buck konverteriai atlieka skirtingus, bet vienas kitą papildančius vaidmenis reguliuojant galią.LDO geriausiai tinka mažo triukšmo, mažos galios ir mažo įtampos skirtumo programoms, o keitikliai užtikrina didelį efektyvumą didesnei įtampos konversijai ir didesnėms apkrovoms.Kiekvienas iš jų turi kompromisų dėl šilumos, efektyvumo ir dizaino sudėtingumo.Straipsnyje parodyta, kad tinkamas pasirinkimas priklauso nuo sistemos reikalavimų, tokių kaip triukšmo jautrumas, galios lygis ir erdvės apribojimai.Daugelyje šiuolaikinių dizainų abiejų sprendimų derinimas padeda pasiekti efektyvumo ir švarios, stabilios produkcijos pusiausvyrą.

Dažnai užduodami klausimai [DUK]

1. Kada LDO yra efektyvesnis nei buck konverteris?

LDO yra efektyvesnis, kai įvesties įtampa yra tik šiek tiek didesnė už išėjimo įtampą.Šiuo atveju įtampos kritimas yra mažas, todėl galios nuostoliai yra maži.Jis taip pat pageidaujamas silpnos srovės ir triukšmui jautriose programose, kur paprastumas ir švari išvestis yra svarbesnė už efektyvumą.

2. Kaip apskaičiuoti LDO galios sklaidą?

LDO galios išsklaidymas apskaičiuojamas naudojant įtampos kritimą reguliatoriuje ir išėjimo srovę.Formulė yra P

diss =(Vin−Vout)×Iout.Didesnis įtampos skirtumas arba didesnė srovė padidina šilumos nuostolius.

3. Kas sukelia perjungimo triukšmą keitikliuose?

Perjungimo triukšmą keitikliuose sukelia greitas MOSFET įjungimas ir išjungimas.Tai sukuria greitus įtampos ir srovės pokyčius, kurie sukuria elektromagnetinius trikdžius ir išėjimo bangas.

4. Ar gali būti naudojami keli LDO efektyvumui užtikrinti esant ilgiems įtampos kritimams?

Naudojant kelis LDO nuosekliai, efektyvumas nepagerėja.Bendras galios nuostolis išlieka toks pat, nes įtampos kritimas tiesiog padalinamas į etapus.Tai gali padėti paskirstyti šilumą, bet ne padidinti efektyvumą.

5. Kiek svarbus yra PSRR renkantis LDO analoginėms grandinėms?

PSRR yra labai svarbus analoginėms grandinėms, nes parodo, kaip gerai LDO gali atmesti triukšmą iš įvesties tiekimo.Aukštas PSRR užtikrina švarią ir stabilią išvestį, kuri yra labai svarbi jautrioms programoms, tokioms kaip garsas, jutikliai ir RF grandinės.
