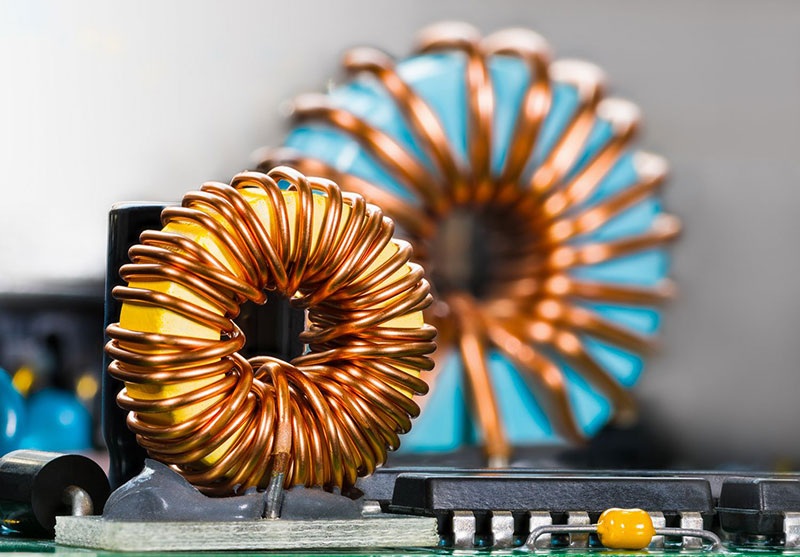

Induktoriai paaiškinti: tipai, veikimo principas, formulės ir taikymas

Induktoriai yra pasyvūs elektroniniai komponentai, kurie kaupia energiją magnetiniame lauke ir priešinasi staigiems srovės pokyčiams. Jie plačiai naudojami maitinimo šaltiniuose, filtruose, keitikliuose, RF grandinėse ir signalų apdorojimo sistemose. Šiame straipsnyje paaiškinama, kaip veikia induktoriai, kuo jie skiriasi nuo kondensatorių, jų simboliai, formulės, tipai, grandinės elgesys ir praktiniai taikymai.

Katalogas

Kas yra induktorius?

Induktorius yra pagrindinis elektroninis komponentas, kurio paprastai gamina vyniojant laidą į ritės formą. Nors jis kartais gali atrodyti panašus į rezistorių ant grandinės plokštės, jo veikimo principas yra visiškai kitoks.

Kaip veikia induktorius

Kai elektros srovė teka per ritę, ji neužteka paprastai tekėti laidu. Kai srovė juda aplink kiekvieną ritės posūkį, ji generuoja magnetinį lauką aplink laidininką. Atindividualių posūkių sukurti magnetiniai laukai susijungia ir koncentruojasi aplink ritę, sukurdami stipresnį bendrą magnetinį efektyvą.

Ši savybė kurti ir kaupti energiją magnetiniame lauke suteikia komponentui savybę, vadinamą induktyvumu. Dėl šios savybės induktorius natūraliai priešinasi greitiems srovės pokyčiams. Pavyzdžiui, kai srovė bando staigiai padidėti arba sumažėti, magnetinis laukas aplink ritę keičiasi ir sukuria efektą, kuris priešinasi tam pokyčiui. Dėl to srovė turi tendenciją keistis lėčiau, o ne iš karto.

Kodėl induktoriai yra svarbūs

Gebėjimas priešinasi staigiems srovės pokyčiams daro induktorius vertingais daugelyje elektroninių sistemų. Jie dažnai naudojami maitinimo šaltiniuose, kur jie padeda reguliuoti energijos srautą, filtruose, kur jie sumažina nepageidaujamą elektros triukšmą, ir signalų apdorojimo grandinėse, kur jie padeda formuoti ir kontroliuoti elektrinius signalus.

Induktoras vs Kondensatorius

Induktoriai ir kondensatoriai yra abu energijos kaupimo komponentai, naudojami elektroninėse grandinėse, tačiau jie kaupia energiją skirtingomis formomis ir skirtingai reaguoja į elektrinius pokyčius. Kondensatorius kaupia energiją elektriniame lauke, kuris susidaro tarp jo laidžių plokščių, o induktorius kaupia energiją magnetiniame lauke, sukurtame aplink savo ritę, kai per ją teka srovė. Nors abu komponentai gali laikinai kaupti ir išleisti energiją, jų elgesys grandinėje yra fundamentaliai skirtingas.

Kaip jie reaguoja į elektrinius pokyčius

Pagrindinis skirtumas tarp induktoriaus ir kondensatoriaus slypi tame, ką kiekvienas komponentas priešinasi. Kondensatorius priešinasi staigiems įtampos pokyčiams, o induktorius priešinasi staigiems srovės pokyčiams.

Kai į kondensatorių taikoma įtampa, elektra kaupiasi jo plokštėse ir kuria elektros lauką, kuris kaupia energiją. Jei grandinės įtampa greitai pakyla arba nukrenta, kondensatorius absorbuoja arba išleidžia krūvį, kad sulėtintų įtampos pokytį. Šis elgesys daro kondensatorius naudingus įtampos lyginimui, triukšmo filtravimui ir maitinimo šaltinio stabilizavimui.

Kaip išleidžiama sukaupta energija

Induktorius elgiasi kitaip, nes reaguoja į srovės pokyčius, o ne į įtampą. Kai srovė teka per ritę, aplink apviją susidaro magnetinis laukas ir kaupiasi energija. Jei srovė bando greitai padidėti arba sumažėti, besikeičiantis magnetinis laukas generuoja įtampą, kuri priešinasi pokyčiui. Šis efektas padeda riboti staigius srovės svyravimus ir išlaikyti sklandesnį srovės tekėjimą. Todėl induktoriai dažnai naudojami energijos keitikliuose, filtruose ir energijos kaupimo sistemose.

Skirtumas taip pat tampa akivaizdus, kai išleidžiama sukaupta energija. Kondensatoriuje sukaupta įkrova teka iš plokščių, kai elektrinis laukas žlunga, išleidžiant sukauptą energiją atgal į grandinę. Induktoriuje žlungantis magnetinis laukas generuoja įtampą per ritę, kai srovė mažėja. Šios indukuotos įtampos polaritetas yra priešingas įtampai, kuri iš pradžių nustatė srovę, todėl induktorius priešinasi srovės tekėjimo sumažėjimui.

Pagrindiniai skirtumai iš pirmo žvilgsnio

Charakteristika	Kondensatorius	Induktorius
Energijos kaupimo metodas	Elektrinis laukas	Magnetinis laukas
Pagrindinis atsakas	Reaguoja į įtampos pokyčius	Reaguoja į srovės pokyčius
Priešinasi	Staigiems įtampos pokyčiams	Staigiems srovės pokyčiams
Energijos išleidimas	Per sukauptos įkrovos iškrovimą	Per magnetinio lauko žlugimą
Dažniausi pritaik richimai	Filtravimas, įtampos lyginimas, atsiejimas	Energijos keitimas, filtravimas, energijos kaupimas

Svarbiausias skirtumas yra tas, kad kondensatorius priešinasi staigiems įtampos pokyčiams, tuo tarpu induktorius priešinasi staigiems srovės pokyčiams. Kondensatorius kaupia energiją elektriniame lauke, o induktorius kaupia energiją magnetiniame lauke. Šios fundamentinės charakteristikos lemia, kaip kiekvienas komponentas elgiasi ir kodėl abu atlieka svarbias funkcijas šiuolaikinėse elektroninėse grandinėse.

Induktoriaus simboliai

Grandinių schemose naudojami simboliai, norint vaizduoti elektroninius komponentus paprastu ir lengvai skaitomu būdu. Vietoj to, kad būtų piešiama tikroji fizinė dalis, inžinieriai naudoja standartizuotus simbolius, kurie rodo komponento funkciją, išlaikydami schemą aiškią ir organizuotą. Induktoriaus simbolis sukurtas taip, kad primintų labiausiai atpažįstamą komponento bruožą – jo suvyniotą laidą.

Pagrindinis induktoriaus simbolis

Standartinis induktoriaus simbolis piešiamas kaip kreivų kilpų ar lankų serija, sujungtų linijos pavidalu. Šios kilpos vaizduoja laidų apvijas, kurios yra suverstos kartu, kad sudarytų ritę. Nors simbolis yra daug paprastesnis nei tikras komponentas, jis suteikia greitą vizualinį indikatorių, kad prietaisas kaupia energiją per magnetinį lauką, kurį sukuria srovė, tekanti per apviją.

Skaitydami grandinės schemą, pamatę šį ritės formos simbolį, iš karto atpažinsite komponentą kaip induktorių. Simbole pavaizduotų kilpų skaičius dažniausiai turi simbolinę prasmę ir neatskleidžia tikrųjų laidų apvijų skaičiaus fiziniame prietaise.

Induktoriaus simboliai su magnetiniais branduoliais

Kai kurie induktorai yra sukurti su magnetiniu branduoliu, kuris yra dedamas viduje arba aplink ritę. Norint parodyti šią konstrukciją, grandinių simboliai dažnai apima dvi lygiagretės linijas, esančias šalia ritės simbolio. Šios linijos rodo, kad apvija nėra oro branduolio ir kad yra magnetinė medžiaga.

Magnetinis branduolys padeda koncentruoti ir sustiprinti magnetinį lauką, sukurtą, kai srovė teka per ritę. Kadangi magnetinis laukas tampa labiau koncentruotas, induktorius gali pasiekti didesnį induktyvumo vertę, nereikalaudamas didelio laidų apvijos skaičiaus padidėjimo. Dėl šios priežasties naudojamo branduolio tipas turi tiesioginę įtaką komponento elektrinėms charakteristikoms ir našumui.

Kodėl branduolio simbolis yra svarbus

Lygiagretės linijos buvimas ar nebuvimas suteikia svarbios informacijos apie tai, kaip induktorius yra sukurtas ir kaip jis elgsis grandinėje. Oro branduolio induktorius paprastai vaizduojamas naudojant tik ritės simbolį, tuo tarpu branduolio tipo induktorius apima papildomas lygiagrečias linijas. Šis vizualinis skirtumas padeda inžinieriams greitai identifikuoti komponento tipą ir suprasti jo tikėtiną magnetinio lauko stiprį, induktyvumo charakteristikas ir grandinės našumą, kai jie peržiūri schemą.

Kaip veikia induktorius

Kaip sukurtas magnetinis laukas

Induktoriaus veikimas grindžiamas paprastu elektros principu: kada elektrinė srovė teka per laidininką, aplink tą laidininką formuojasi magnetinis laukas. Jei srovė teka per vieną tiesią laidą, sukuriamas magnetinis laukas yra palyginti silpnas ir plinta didesniame plote.

Norint padaryti šį magnetinį efektą daug stipresnį, viela suvyniota į ritinį. Kai viela apvyniojama sukimo po sukimo, kiekvieno kilpos generuojamas magnetinis laukas susiduria su kaimyninių kilpų sukurtais laukais. Šie magnetiniai laukai sustiprina vienas kitą, sukurdami stipresnį ir koncentruotesnį magnetinį lauką aplink ritinį. Šis ritinio formos išdėstymas dažnai vadinamas solenoidu.

Kas nutinka, kai taikomas įtampa

Kai į induktorių prijungiamas įtampos šaltinis, srovė iš karto nešoka į maksimalią vertę. Vietoje to, srovė pradeda tekėti per apviją ir palaipsniui didėja. Tuo pačiu metu, magnetinis laukas pradeda formuotis aplink ritinį.

Kai srovė toliau auga, magnetinis laukas taip pat stiprėja. Šis augantis magnetinis laukas kaupia energiją ir nuolat keičiasi srovės didėjimo metu. Keičiasi magnetinis laukas tada sukuria indukuotą įtampą tame pačiame ritinyje. Pagal Lenco įstatymą, šios indukuotos įtampos kryptis visada yra tokia, kad prieštarauja pokyčiui, kuris ją sukūrė.

Kaip rezultatas, kai srovė bando didėti, indukuota įtampa veikia prieš tą didėjimą. Šis priešingas efektas apriboja, kaip greitai srovė gali augti, net kai įtampos taikoma induktoriui.

Kodėl srovė keičiasi palaipsniui

Tas pats principas galioja, kai srovė mažėja. Kai srovė pradeda kristi, magnetinis laukas, supantis ritinį, pradeda griūti. Griūvantys magnetiniai laukai vėl sukuria indukuotą įtampą, bet šįkart ji veikia palaikant esamą srovės tekėjimą.

Kadangi induktorius nuolat generuoja įtampą, kuri prieštarauja greitiems srovės pokyčiams, srovė per ritinį negali padidėti ar sumažėti iš karto. Vietoje to, ji keičiasi sklandžiai ir palaipsniui. Kuo didesnis induktyvumas, tuo didesnis pasipriešinimas staigiems srovės pokyčiams.

Kodėl ši elgsena yra naudinga

Gebėjimas atsispirti greitiems srovės pokyčiams yra tai, kas daro induktorius vertingus daugelyje elektroninių sistemų. Lėtindami staigius srovės svyravimus, induktoriai padeda sukurti stabilų ir kontroliuojamą elektros energijos srautą.

Dėl šios priežasties induktoriai plačiai naudojami srovės lygiavimui, kur jie mažina staigius srovės svyravimus, ir filtravimui, kur jie padeda pašalinti nepageidaujamą elektros triukšmą. Jie taip pat naudojami energijos kaupimui, laikydami energiją magnetiniame lauke ir išleidžiant ją, kai reikia. Galia elektros ir valdymo grandinėse induktoriai atlieka svarbų vaidmenį reguliuojant ir valdant srovės tekėjimą, padėdami grandinėms veikti efektyviau ir patikimiau.

Induktoriaus matavimas

Induktoriaus našumas apibūdinamas jo induktyvumu, kuris rodo, kaip stipriai komponentas prieštarauja srovės pokyčiams. Nors induktorius veikia kurdamas magnetinį lauką, tiesioginis magnetinio lauko matavimas paprastai nėra praktinis. Magnetinio lauko stiprumas priklauso nuo srovės, tekančios per ritinį, todėl laukas gali nuolat keistis, kai keičiasi grandinės sąlygos.

Dėl šios priežasties inžinieriai paprastai vertina induktorių stebėdami jo elektros elgseną, o ne matuodami jo magnetinį lauką. Naudingiausias bruožas yra įtampa, generuojama, kai srovė per ritinį keičiasi. Šis ryšys suteikia nuoseklų ir praktišką būdą apibrėžti induktyvumą.

Įtampos ir srovės ryšys

Kai srovė, tekančios per induktorių, didėja arba mažėja, keičiasi magnetinis laukas aplink ritinį generuoja įtampą. Kuo greičiau keičiasi srovė, tuo didesnė generuojama įtampa. Šis ryšys išreiškiamas šiuo lygtimi:

Kur:

V = įtampa per induktorių

L = induktyvumas

I = srovė

t = laikas

dI/dt = srovės pokyčio greitis atsižvelgiant į laiką

Ši lygtis rodo, kad įtampa per induktorių priklauso nuo dviejų veiksnių: induktyvumo vertės ir srovės pokyčio greičio. Jei srovė keičiasi lėtai, generuojama įtampa yra santykinai maža. Jei srovė keičiasi greitai, generuojama įtampa tampa daug didesnė.

Induktyvumo vienetai

Induktyvumas matuojamas Henriuose (H). Šis vienetas pavadintas Josepho Henry, mokslininko, kurio darbas žymiai prisidėjo prie elektromagnetinės indukcijos studijų.

Vieno Henri vertė atstovauja santykinai didelį induktyvumo kiekį. Dėl to dauguma induktorių, naudojamų elektroninėje įrangoje, nurodomi naudojant mažesnius vienetus.

Įprasti induktyvumo vienetai yra:

Milihenris (mH) = viena tūkstantinė Henri (0.001 H)

Mikrohenris (µH) = viena milijonoji Henri (0.000001 H)

Nanohenris (nH) = viena milijardinė Henri (0.000000001 H)

Mažos signalo ir didelio dažnio grandinėse dažnai naudojami induktoriai, kurių vertės yra nanohenrų (nH) arba mikrohenrų (µH), o didesnėse galios taikymo srityse gali būti naudojami milihenriai (mH) ar didesnės vertės.

Induktyvumo Įvertinimas

Ritės induktyvumą lemia jos fizinė konstrukcija. Tokie veiksniai kaip vielos sukimų skaičius, ritės dydis, šerdies medžiaga ir bendra ritės ilgis visi turi įtakos galutinei induktyvumo vertei.

Paprastai ritės induktyvumas gali būti įvertintas naudojant šią formulę:

Kur:

• L = induktyvumas

• μ = šerdies medžiagos pralaidumas

• n = sukimų skaičius ritėje

• a = ritės skerspjūvio plotas

• l = ritės ilgis

Induktyvumą Paveikiantys Veiksniai

Kiekviena formulės dalis tiesiogiai veikia induktyvumo vertę. Padidinus sukimų skaičių (n), padidėja magnetinio lauko sąveika tarp ritės apvijų, kas žymiai padidina induktyvumą. Kadangi formulėje sukimų skaičius yra kvadratu, net ir vidutinis sukimų skaičiaus padidėjimas gali sukelti didelį induktyvumo padidėjimą.

Šerdies medžiagos pralaidumas (μ) taip pat vaidina svarbų vaidmenį. Medžiagos, turinčios didesnį pralaidumą, efektyviau koncentruoja magnetinį srautą, dėl ko induktyvumas yra didesnis nei tokio pat dydžio oro šerdies konstrukcijos.

Skerspjūvio plotas (a) turi įtakos erdvei, kurioje gali judėti magnetinis srautas. Didesnis plotas paprastai didina induktyvumą. Priešingai, didinant ritės ilgį (l), magnetinis laukas pasklinda didesniame atstume, kas linkę mažinti induktyvumą.

Koreguojant šias fizines charakteristikas, inžinieriai gali projektuoti induktorius su specifinėmis induktyvumo vertėmis, reikalingomis filtravimui, energijos saugojimui, galios keitimui ir signalų apdorojimo taikymams.

Skirtingi Induktorinių Tipai

Indukcijos efektyvumas priklauso ne tik nuo sukimų skaičiaus savo ritėje, bet ir nuo medžiagos, esančios apvijos viduje. Kai per ritę teka srovė, aplink ją susidaro magnetinis laukas. Šio magnetinio lauko savybės yra stipriai paveiktos medžiagos, per kurią judėjo magnetinis srautas.

Kad būtų pagerinta magnetinė efektyvumas, daugelis induktorių naudoja šerdį, esančią viduje ritės. Šerdis padeda koncentruoti magnetinį lauką į mažesnę sritį, leidžiant pasiekti aukštesnes induktyvumo vertes, nesukeliant pastebimo ritės dydžio padidėjimo ar papildomų vielos sukimų. Tai daro induktorių kompaktiškesnį ir efektyvesnį.

Skirtingos šerdies medžiagos suteikia skirtingas elektrines ir magnetines savybes. Dažniausiai pasitaikančios rūšys yra oro šerdies induktoriai, geležies šerdies induktoriai ir ferito šerdies induktoriai.

Oro Šerdies Induktoriai

Oro šerdies induktorius neturi kietos magnetinės medžiagos savo apvijoje. Ritė yra apvyniota aplink nemagnetinę atramą, o kai kuriais atvejais ji yra savęs palaikanti. Kai srovė teka per vielą, magnetinis laukas susidaręs ir plinta aplinkiniame ore.

Kadangi oras turi labai mažą magnetinį pralaidumą, jis efektyviai nesukoncentruoja magnetinio srauto. Dėl to oro šerdies induktoriai paprastai suteikia mažesnes induktyvumo vertes nei induktoriai, naudojantys magnetines šerdys.

Dauguma oro šerdies induktorių turi induktyvumo vertes mikrohenrų (µH) diapazone, dažnai žemiau 5 µH. Relatyviai mažas induktyvumas leidžia srovei greitai reaguoti į besikeičiančius elektros signalus.

Kitas privalumas yra tas, kad oras negali tapti magnetiškai sočiu. Tai leidžia oro šerdies induktoriams išlaikyti stabilų našumą net ir dirbant su greitai besikeičiančiais didelio dažnio signalais.

Dėl savo puikių didelio dažnio savybių, oro šerdies induktoriai plačiai naudojami radijo dažnio grandinėse, belaidžio ryšio sistemose, siųstuvuose, imtuvuose ir kituose didelio dažnio elektroniniuose įrenginiuose.

Geležies Šerdies Induktoriai

Geležies šerdies induktorius naudoja geležį kaip medžiagą, esančią ritėje. Kai srovė teka per apviją, magnetinis laukas koncentruojasi geležies šerdyje.

Geležis turi daug aukštesnį magnetinį pralaidumą nei oras, todėl ji gali vadovauti ir sustiprinti magnetinį srautą, kurį sukuria ritė. Tai lemia žymiai didesnį induktyvumą nei oro šerdies induktorius tokio pat dydžio.

Kadangi magnetinis laukas koncentruojamas efektyviau, geležies šerdies induktoriai gali kaupti daugiau magnetinės energijos ir pasiekti didesnį induktyvumą nesukeliant per didelio ritės sukimų skaičiaus.

Šie induktoriai paprastai naudojami taikymo srityse, kuriose didelis induktyvumas yra svarbesnis nei didelio dažnio našumas. Jie dažnai yra fiziškai didesni, nes jie dažniausiai naudojami mažesnio dažnio ir didesnės galios grandinėse.

Geležies branduolio induktoriai dažnai pasitaiko energijos tiekimo filtruose, linijos kondicionavimo įrangoje, energijos paskirstymo sistemose ir audio dažnių grandinėse, kur reikalingas didelis induktyvumas ir stiprus magnetinis ryšys.

Ferrito branduolio induktoriai

Ferrito branduolio induktorius naudoja branduolį, pagamintą iš geležies oksido, sujungto su keraminėmis rišamosiomis medžiagomis. Gamybos proceso metu ferrito medžiaga formuojama į reikiamą formą, prieš tai apvyniojant laidą aplink ją.

Ferrito branduoliai paprastai būna tamsiai pilki arba juodi ir yra prieinami įvairių formų, įskaitant strypus, cilindrus, toroidus ir specializuotas formas elektroninėms surinkimams.

Vienas pagrindinių ferrito medžiagų privalumų yra tai, kad jų magnetinėmis savybėmis galima atidžiai kontroliuoti gamybos metu. Keičiant medžiagos sudėtį, gamintojai gali optimizuoti ferrito branduolius tam tikriems dažnių diapazonams ir grandinės reikalavimams.

Ferrito branduoliai užtikrina stiprų magnetinį rezultatą, išlaikydami santykinai mažas energijos nuostolius didesniuose dažniuose. Tai suteikia jiems puikų balansą tarp induktyvumo, kompaktiškų matmenų ir dažnių atsako.

Vienas apribojimas yra mechaninė jėga. Skirtingai nuo metalinių branduolių, ferritas yra santykinai trapus ir gali įtrūkti arba sudužti, jei patiria pernelyg didelę jėgą, smūgį ar tvirtinimo stresą.

Dėl savo subalansuotų elektrinių ir magnetinių savybių, ferrito branduolio induktoriai plačiai naudojami perjungimo režimu energijos tiekimo įrenginiuose, elektroniniuose filtrus, triukšmo slopinimo grandinėse, komunikacijos įrangoje, kompiuterių sistemose ir daugelyje kitų modernių elektroninių prietaisų.

Oro branduolio, geležies branduolio ir ferrito branduolio induktorių palyginimas

Pagrindinis skirtumas tarp šių induktorių tipų yra medžiaga, naudojama magnetiniam laukui valdyti ir koncentruoti. Ši branduolio medžiaga tiesiogiai paveikia induktyvumą, veikimo dažnį, dydį, energijos saugojimo pajėgumą ir bendrą grandinės našumą.

Tipas	Dažnių diapazonas	Induktyvumas	Privalumai	Dažni naudojimai
Oro branduolio induktorius	Aukštas dažnis	Žemas, paprastai µH diapazone	Nėra magnetinės saturacijos, mažos branduolio nuostoliai, puikus didelio dažnio veikimas	RF grandinės, siųstuvai, imtuvai, belaidžio ryšio sistemos
Geležies branduolio induktorius	Žemas iki vidutinio dažnio	Aukštas	Didelis induktyvumas, stiprus magnetinio lauko koncentravimas, didelė energijos saugojimo pajėgumas	Energijos tiekimo šaltiniai, energijos filtrai, linijos kondicionavimo įranga, audio dažnių grandinės
Ferrito branduolio induktorius	Vidutinis iki aukšto dažnio	Vidutinis iki aukštas	Geras induktyvumo, kompaktiško dydžio ir dažnių našumo balansas su santykinai mažais nuostoliais	SMPS, elektroniniai filtrai, triukšmo slopinimo grandinės, komunikacijos įranga, kompiuterių sistemos

Oro branduolio induktoriai suteikia santykinai mažą induktyvumą, bet pasižymi puikiu didelio dažnio veikimu ir visišku imunitetu magnetinei saturacijai. Šios savybės daro juos puikiai tinkamus RF ir komunikacijos grandinėms.

Geležies branduolio induktoriai suteikia daug didesnį induktyvumą ir stipresnį magnetinio lauko koncentravimą, todėl jie tinkami žemo dažnio ir energijos susijusioms taikymams, kur reikia didesnio energijos saugojimo.

Ferrito branduolio induktoriai siūlo balansą tarp dviejų. Jie suteikia didesnį induktyvumą nei oro branduolio konstrukcijos, išlaikydami gerą didelio dažnio veikimą ir santykinai mažus nuostolius. Šis savybių derinys daro ferrito branduolio induktorius vienu plačiausiai naudojamų induktorių tipų modernioje elektronikoje.

Tinkamos branduolio medžiagos pasirinkimas yra svarbi induktoriaus projekto dalis, nes tai paveikia tiek komponente esančio elektros našumo, tiek bendros grandinės elgsenos.

Induktoriai serijose ir lygiagrečiai

Daugelyje elektroninių grandinių vienas induktorius gali nesuteikti tikslaus reikalingo induktyvumo. Norint pasiekti konkretų induktyvumą, du ar daugiau induktorių gali būti sujungti kartu. Gautas induktyvumas priklauso nuo to, ar induktoriai sujungti serijose, ar lygiagrečiai.

Induktorių derinimo taisyklės yra priešingos nei naudojamos kondensatoriams. Induktorių sujungimas serijose didina bendrą induktyvumą, tuo tarpu sujungimas lygiagrečiai mažina bendrą induktyvumą.

Šių ryšių supratimas yra svarbus projektuojant grandines, renkantis komponentus ar keičiant neturimus induktorius ekvivalentinėmis kombinacijomis.

Serijiniai sujungimai

Serijinis sujungimas sudaromas sujungus vieno induktoriaus galą tiesiogiai su kito pradžia. Šis išdėstymas sukuria vieną srovės kelią, tai reiškia, kad ta pati srovė teka per kiekvieną induktorių grandinėje.

Kai srovė teka pro kiekvieną ritę, kiekvienas induktorius vysto savo magnetinį lauką ir prisideda prie bendro pasipriešinimo srovės pokyčiams. Kadangi šie induktyvūs efektai susideda, bendroji induktyvumas tampa didesnis nei bet koks atskiras induktyvumas serijos grandinėje.

Bendras induktyvumas, jungiant induktorius serijoje, apskaičiuojamas sudedant jų atskirus induktyvumo vertes:

L=L1​+L2​+⋯+Ln​

Kur:

• L yra bendras induktyvumas

• L₁, L₂, ... Lₙ yra atskiros induktyvumo vertės

Pavyzdžiui, tarkime, kad grandinėje yra 10 µH induktorius ir 15 µH induktorius, sujungti serijoje.

Bendras induktyvumas yra:

• L = 10 µH + 15 µH

• L = 25 µH

Todėl bendras induktyvumas yra 25 µH.

Kadangi serijiniai sujungimai didina bendrą induktyvumą, jie dažnai naudojami, kai reikia didesnės induktyvumo vertės, nei gali suteikti bet kuris atskiras komponentas.

Paraleliniai sujungimai

Paralelinis sujungimas formuojamas sujungiant kiekvieno induktoriaus vieną galą su bendru tašku, o likusius galus sujungiant su kitu bendru tašku. Ši išdėstymo forma sukuria daugybę srovės kelių per grandinę.

Kai srovė pasiekia paralelinį tinklą, ji pasidalina tarp turimų šakų. Kadangi srovė pasidalija tarp kelių induktorių, bendras induktyvus efektas, matomas grandinėje, tampa mažesnis nei bet kurios atskiros šakos induktyvumas.

Bendras induktyvumas paralelėje sujungtų induktorių apskaičiuojamas naudojant reciprokinius santykius:

Kur:

• L yra bendras induktyvumas

• L₁, L₂, ... Lₙ yra atskiros induktyvumo vertės

Ši lygtis panaši į metodą, naudojamą apskaičiuojant lygiavertę varžą paraleliniuose rezistoriuose.

Pavyzdžiui, apsvarstykite du induktorius, kiekvienas su 10 µH reitingu, sujungtus paraleliai.

Taikydami formulę:

Lygiavertis induktyvumas yra 5 µH.

Šis pavyzdys rodo, kad sujungus identiškus induktorius paralelėje, bendras induktyvumas sumažėja iki vertės, mažesnės nei bet kurio atskiro induktoriaus.

Serija vs Paralelė palyginimas

Sujungimo metodas tiesiogiai veikia bendrą induktyvumą, matomą grandinėje.

Kai induktoriai sujungiami serijoje, ta pati srovė teka per kiekvieną komponentą, o atskiros induktyvumo vertės susideda, sukurdamos didesnį bendrą induktyvumą.

Kai induktoriai sujungiami paraleliai, srovė pasidalija tarp kelių kelių, o lygiavertis induktyvumas mažėja, sukurdama mažesnį bendrą induktyvumą.

Sujungimo tipas	Srovės srautas	Įtaka bendrajam induktyvumui
Serija	Ta pati srovė teka per visus induktorius	Bendras induktyvumas didėja
Paralelė	Srovė dalijasi tarp kelių šakų	Bendras induktyvumas mažėja

Dėl šių savybių induktyvumo vertes galima reguliuoti, sujungiant kelis induktorius, suteikiant didesnį lankstumą filtravimo grandinėse, maitinimo šaltiniuose, energijos kaupimo sistemose ir signalų apdorojimo taikymuose.

Naudingos induktoriaus formulės

Induktoriai kaupia energiją, kontroliuoja srovės pokyčius ir veikia kintamosios srovės (AC) srautą. Keletas svarbių formulių apibūdina šiuos elgsenas ir padeda prognozuoti, kaip induktorius veiks grandinėje.

Kiekvienos formulės supratimas dažnai yra vertingesnis nei jos atmintinai mokymasis. Kiekviena lygtis atspindi fizinį procesą, kuris vyksta ritėje, kai teka srovė, keičiasi laikui bėgant, arba sąveikauja su AC signalais.

Energija, kaupiama induktoriuose

Kai srovė teka per induktorių, aplink ritę susidaro magnetinis laukas. Kai srovė didėja, magnetinis laukas stiprėja ir kaupia energiją.

Ši energija nesikaupia pačiame laidininke. Vietoj to ji kaupiama aplink ritę esančiame magnetiniame lauke. Kai srovė mažėja arba energijos šaltinis pašalinamas, magnetinis laukas sugriūva ir grąžina sukauptą energiją į grandinę.

Sukauptos energijos kiekis apskaičiuojamas naudojant tokią lygtį:

Kur:

• E = sukaupta energija (džauliai)

• L = induktyvumas (Henrys)

• I = srovė (amperai)

Ši lygtis rodo, kad sukaupta energija priklauso ir nuo induktyvumo vertės, ir nuo srovės, teka per ritę. Srovės terminas yra kvadratu, todėl net nedidelis srovės padidėjimas gali sukelti daug didesnį sukauptos energijos padidėjimą.

Pavyzdžiui, 20 µH induktorius, perduodantis 5 A srovę, kaupia:

Tai lygus 0.25 mJ (milidžauliai). Nors šis energijos kiekis yra santykinai mažas, jis yra pakankamas daugeliui elektroninių taikymų, tokių kaip perjungimo maitinimo šaltiniai ir energijos konversijos grandinės.

Įtampos ir srovės pokyčių santykis

Srovė per induktorių negali akimirksniu pasikeisti. Kai į ritę taikomas įtampa, srovė pradeda pamažu didėti, kai aplink ritę formuojasi magnetinis laukas.

Srovės pokyčio greitis priklauso nuo dviejų veiksnių:

• Taikomos įtampos

• Induktyvumo reikšmės

Šis ryšys išreiškiamas:

arba ekvivalentai,

Kur:

• V = taikoma įtampa

• L = induktyvumas

• I = srovė

• t = laikas

Didesnė taikoma įtampa lemia, kad srovė keičiasi greičiau, nes stipresnė elektros jėga stumia srovę per grandinę.

Didesnis induktyvumas turi atvirkštinį poveikį. Stipresnis magnetinio lauko sąveika viduje ritės sukelia didesnę priešinimą srovės pokyčiams, todėl srovė pakyla arba nukrenta lėčiau.

Pavyzdžiui, jei nuolatinė įtampa taikoma induktoriui, srovė didėja pastoviu tempu, o ne šuoliuodama iš karto iki galutinės vertės. Šis prognozuojamas elgesys yra ypač naudingas srovės valdymo grandinėse, variklio įrenginiuose ir energijos konversijos sistemose.

Induktyvinė reakcija ir AC impedansas

Tiesioginio srovės (DC) grandinėse induktorius daugiausia priešinasi srovės pokyčiams. Kintamosios srovės (AC) grandinėse srovė nuolat didėja ir mažėja, kol bangos forma keičia kryptį.

Kadangi srovė nuolat keičiasi, induktorius nuolat generuoja priešinimą įtampą. Ši priešinimasis AC srovei vadinama induktyvine reakcija.

Induktyvinė reakcija skaičiuojama naudojant:

XL​=2πfL

Kur:

• Xₗ = induktyvinė reakcija (ohmai)

• f = dažnis (hercai)

• L = induktyvumas (Henrų)

Ši lygtis rodo, kad induktyvinė reakcija tiesiogiai didėja su dažniu.

Mažuose dažniuose srovė keičiasi palyginti lėtai, todėl induktorius suteikia mažiau pasipriešinimo srovės tekėjimui. Augant dažniui, srovė keičia kryptį greičiau ir induktorius generuoja stipresnę priešinimą įtampą. Tai didina reaktyvumą ir apsunkina AC srovės tekėjimą.

Pavyzdžiui, induktorius gali turėti labai mažą poveikį žemo dažnio signalui, tuo tarpu reikšmingai ribodamas aukšto dažnio signalą, praeinantį per tą pačią grandinę.

Kodėl induktyvinė reakcija yra svarbi

Kadangi induktyvinė reakcija kyla su dažniu, induktoriai plačiai naudojami filtravimo, triukšmo mažinimo grandinėse ir komunikacijos sistemose. Jie gali padėti blokuoti nereikalingus aukšto dažnio signalus, tuo pačiu leisdami žemo dažnio signalams arba DC energijai praeiti lengviau.

Šis dažnio priklausomas elgesys yra viena svarbiausių induktorių charakteristikų ir yra esminis daugumos šiuolaikinių elektroninių grandinių veikimo veiksnys.

Pagrindinių formulių santrauka

Šios formulės apibūdina svarbiausias induktoriaus elektrines charakteristikas:

Energija, laikoma magnetiniame lauke

Ši formulė skaičiuoja energiją, laikomą induktoriaus magnetiniame lauke.

Srovės pokyčio greitis

Ši formulė apibūdina, kaip induktorius priešinasi srovės pokyčiams.

Induktyvinė reakcija

Ši formulė nustato, kaip stipriai induktorius priešinasi AC srovei tam tikru dažniu.

Kartu šios lygtis paaiškina, kaip induktoriai laiko energiją, kontroliuoja srovės pokyčius ir reaguoja į kintamosios srovės signalus, padarydami juos esminiais komponentais energetikos elektronikoje, filtravimo sistemose, komunikacijos įrangoje ir daugelio kitų elektroninių taikymų.

Induktorų elgesys grandinėse

Induktorio elgesys priklauso nuo to, ar srovė, tekanti per jį, yra pastovi, ar nuolat kintanti. Kadangi induktoriai reaguoja į srovės pokyčius, jie elgiasi skirtingai tiesioginio srovės (DC) ir kintamosios srovės (AC) grandinėse.

Induktorai DC grandinėse

Kai pirmą kartą taikoma galia DC grandinei, srovė pradeda didėti nuo nulio. Šiuo trumpu laikotarpiu induktorius generuoja įtampą, kuri priešinasi srovės augimui. Šis poveikis lėtina srovės didėjimo tempą per ritę.

Praėjus laikui, srovė pamažu pasiekia stabilų vertę ir nustato pokyčius. Kai srovė tampa pastovi, aplink ritę esantis magnetinis laukas taip pat tampa stabilus. Kadangi induktorius priešinasi tik srovės pokyčiams, jis nebėra pokyčių, kuriems pasipriešinti.

Nuolatinėse DC sąlygose induktorius elgiasi beveik kaip trumpas vielos gabalas, leidžiantis srovei tekėti su labai mažu pasipriešinimu. Praktinėse grandinėse vis dar egzistuoja nedidelis atsparumas, nes apvija pagaminta iš tikros vielos, tačiau induktyvinis poveikis tampa nereikšmingas.

Induktorai AC grandinėse

Induktoriai tampa daug svarbesni grandinėse, kuriose srovė nuolat kinta. AC grandinėje srovė nuolat kyla, krinta ir keičia kryptį. Kai tai vyksta, aplink ritę esantis magnetinis laukas nuolat plinta ir susitraukia.

Kiekvienas magnetinio lauko pokytis generuoja priešingą įtampą apvijose. Kadangi srovė nuolat kinta AC veikimo metu, šis priešingas poveikis yra nuolatinis.

Priešingumas, kurį induktorius pateikia AC srovei, vadinamas induktyvine reaktancija. Skirtingai nuo įprastos varžos, induktyvinė reaktancija priklauso tiek nuo dažnio, tiek nuo induktyvumo. Augant dažniui, srovė keičiasi greičiau, todėl induktorius generuoja stipresnę priešingą įtampą.

Dėl to didesnio dažnio signalai patiria didesnį priešingumą, o mažesnio dažnio signalai susiduria su mažesniu priešingumu.

Ryšys išreiškiamas taip:

XL = 2πfL

Kur:

• Xₗ = induktyvinė reaktancija (Ω)

• f = dažnis (Hz)

• L = induktyvumas (H)

Ši lygtis rodo, kad reaktancija didėja tiesiogiai su tiek dažniu, tiek induktyvumu.

Kodėl dažnis yra svarbus

Dažnio poveikį galima suprasti palyginus du AC signalus, taikomus tam pačiam induktoriui. Vienas signalas veikia mažame dažnyje, o kitas — daug didesniame dažnyje.

Mažo dažnio signalas sukelia magnetinio lauko pokytį palyginti lėtai. Kadangi laukas keičiasi palaipsniui, indukuota priešinga įtampa išlieka maža, leidžiant srovei lengviau praeiti pro induktorių.

Didelio dažnio signalas verčia magnetinį lauką plėstis ir susitraukti žymiai greičiau. Tai sukuria didesnę priešingą įtampą, todėl srovei tampa sunkiau tekėti.

Kadangi induktyvinė reaktancija didėja su dažniu, induktoriai natūraliai skirtingai reaguoja į mažo dažnio ir didelio dažnio signalus. Šis dažniui priklausantis elgesys yra daugelio filtravimo ir signalo valdymo funkcijų pagrindas.

Įprastos grandinės funkcijos

Induktoriaus sugebėjimas priešintis kintančiai srovei leidžia jam atlikti keletą svarbių funkcijų elektroninėse grandinėse.

Mašinose, energijos tiekimuose, induktoriai padeda išlyginti srovės tekėjimą ir sumažinti nepageidaujamą svyravimą. Pasipriešindami staigiems srovės svyravimams, jie prisideda prie stabilesnio grandinės veikimo.

Induktoriai taip pat plačiai naudojami srovės išlyginimui ir energijos perdavimui grandinėse, kuriose kontroliuojamas srovės tekėjimas yra svarbus. Energija gali būti laikinai saugoma magnetiniame lauke ir išleidžiama, kai reikia, padedant išlaikyti nuoseklų veikimą per perjungimo įvykius.

Aukštųjų dažnių filtruose induktoriai prisideda prie dažnio atrankos tinklų, kurie sumažina mažo dažnio signalo komponentus, leidžiant išsaugoti didesnio dažnio signalus. Jų dažniui priklausoma reaktancija padeda nukreipti signalo tekėjimą filtrų viduje.

Žemųjų dažnių filtruose induktoriai leidžia DC ir mažo dažnio signalams praeiti lengviau, tuo pačiu vis labiau priešinantis didelio dažnio komponentams. Ši savybė padeda sumažinti nepageidaujamą didelio dažnio triukšmą ir trikdžius.

Induktoriai taip pat naudojami signalų apdorojimo grandinėse, kuriose jie padeda formuoti elektros signalus, slopinti triukšmą ir pagerinti bendrą signalo kokybę prieš tolesnį apdorojimą.

Šios funkcijos yra galimos, nes induktorius skirtingai reaguoja į skirtingus dažnius ir kintančias srovės sąlygas.

Induktoriaus elgesio santrauka

Induktorius elgiasi skirtingai priklausomai nuo srovės tipo, tekėjančios per jį. DC grandinėje iš pradžių jis priešinasi srovės pokyčiams, tačiau galiausiai elgiasi beveik kaip trumpas laidininkas, kai srovė pasiekia stabilų lygį. AC grandinėje jis nuolat priešinasi kintančiai srovei, o šis priešingumas didėja kylant dažniui.

Dėl šio dažnio priklausomo elgesio induktoriai atlieka svarbų vaidmenį srovės valdyme, filtravime, signalų apdorojime, energijos konversijoje ir energijos saugojimo grandinėse. Jų gebėjimas skirtingai reaguoti į kintančias elektros sąlygas daro juos vienais iš plačiausiai naudojamų komponentų šiuolaikinėje elektronikoje.

Induktoriai realiame gyvenime

Induktoriai naudojami plačiame elektroninių prietaisų ir elektros sistemų spektere. Jų gebėjimas saugoti energiją magnetiniame lauke, priešintis staigiems srovės pokyčiams ir skirtingai reaguoti į įvairius dažnius daro juos vertingais energijos konversijoje, filtravime, signalų apdorojime ir komunikacijos grandinėse.

Induktorius paprastai gamina iš vario vielos, suvyniojusios į ritę, dažnai aplink magnetinį branduolį, pavyzdžiui, geležį arba feritą. Dėl šios konstrukcijos induktoriai paprastai yra didesni ir sunkesni nei dauguma kitų pasyvių komponentų su panašiais elektriniais reitingais. Varinių ritinių ir magnetinių medžiagų naudojimas taip pat gali padidinti gamybos sąnaudas.

Nepaisant šių apribojimų, induktoriai suteikia elektrinių savybių, kurių sunku pasiekti su kitais komponentais, todėl jie yra būtini daugelyje elektroninių dizainų.

Energijos elektronika ir SMPS

Viena iš dažniausių induktorių taikymo sričių yra energijos elektronika ir perjungimo režimo maitinimo šaltiniai (SMPS). Šiuose grandynuose elektroniniai jungikliai nuolat įsijungia ir išsijungia, todėl srovė greitai keičiasi. Šie greiti pokyčiai gali sukurti pulsacijų, elektrinių triukšmų ir nestabilumo.

Induktorius padeda kontroliuoti srovės pokyčių greitį. Kai srovė kyla arba krenta, induktoriaus viduje susidaro arba suyra magnetinis laukas, generuojantis priešingojo polariteto įtampą, kuri sulėtina perėjimą. Tai sukuria sklandesnį srovės srautą ir pagerina bendrą grandinės stabilumą.

Induktoriai dažnai naudojami kartu su kondensatoriais, kad suformuotų filtravimo tinklus. Induktorius sumažina greitus srovės svyravimus, tuo tarpu kondensatorius sušvelnina įtampos pokyčius. Kartu jie padeda sumažinti pulsacijas, slopinti triukšmą ir pagerinti energijos kokybę.

Dėl šių priežasčių induktoriai plačiai naudojami DC maitinimo šaltiniuose, perjungimo režimo maitinimo šaltiniuose, įtampos reguliatoriuose, DC-DC keitikliuose ir kituose energijos konversijos sistemose.

RF ir komunikacijos sistemos

Induktoriai taip pat yra svarbūs komponentai radijo dažnio ir komunikacijos įrangoje. Šiose taikymo srityse jų pagrindinė funkcija yra dažnio kontrolė, o ne energijos sušvelninimas.

Sukurdami rezonansinį grandinį, galima sujungti induktorių su kondensatoriumi. Šios grandinės naudojamos pasirinkti, generuoti ar filtruoti specifinius dažnius komunikacijos sistemose.

Induktoriai dažnai pasitaiko radijo siųstuvuose, radijo imtuvuose, belaidžiuose komunikacijos įrenginiuose, RF stiprintuvuose, antenose ir signalų apdorojimo grandinėse. Jų dažnio priklausoma elgsena leidžia komunikacijos sistemoms išskirti norimus signalus, tuo pačiu sumažinant trukdžius iš nepageidaujamų dažnių.

LC rezonansas ir dažnio pasirinkimas

Dažnas induktorių naudojimas komunikacijos sistemose yra LC rezonansinė grandinė, dar žinoma kaip talpyklų grandinė. Šioje schemoje induktorius ir kondensatorius nuolat keičiasi energija.

Kondensatorius saugo energiją elektriniame lauke, o induktorius saugo energiją magnetiniame lauke. Kai energija perduodama pirmyn ir atgal tarp šių dviejų komponentų, gaunamas osciliuojantis elektrinis signalas.

Grandinė natūraliai reaguoja stipriausiai tam tikru dažniu, žinomu kaip rezonansinis dažnis. Šis dažnis priklauso tiek nuo induktyvumo, tiek nuo talpos vertių grandinėje.

Rezonansinis dažnis skaičiuojamas naudojant:

Kur:

• f = rezonansinis dažnis (Hz)

• L = induktyvumas (H)

• C = talpa (F)

Didinant bet kurį iš induktyvumo arba talpos, sumažėja rezonansinis dažnis, o sumažinus bet kurį iš šių verčių, padidėja.

Šis principas plačiai naudojamas radijo derinimo grandinėse, oscillator'iuose, dažnį pasirinkimo filtruose, belaidžiuose komunikacijos sistemose ir signalų generatoriuose. Koreguojant induktyvumą arba talpą, grandinė gali būti suderinta veikti pageidaujamu dažniu, tuo pačiu atmetant kitus.

Dažnos kasdieninės taikymo sritys

Nors induktoriai dažnai aptariami techniniais terminais, jie randami daugelyje kasdienių produktų ir elektroninių sistemų.

Mobilieji įrenginiai naudoja miniatiūrinius induktorius energijos valdymo grandinėse, kad sureguliuotų įtampą ir pagerintų baterijų efektyvumą.

Įkrovikliai ir maitinimo adapteriai naudoja induktorius perjungimo režimo maitinimo šaltiniuose, kad efektyviai konvertuotų elektrinę energiją, tuo pačiu sumažindami triukšmą ir pulsacijas.

Radijo ir garso įranga remiasi induktoriais dažnio derinimui, filtravimui ir signalų pasirinkimui.

Tinklo įranga, įskaitant maršrutizatorius, jungiklius ir komunikacijos aparatūrą, naudoja induktorius triukšmo slopinimui, signalų filtravimui ir stabilios energijos tiekimui palaikyti.

Automobilių elektronika įtraukia induktorius energijos keitikliuose, uždegimo sistemose, jutiklių grandinėse, pramogų sistemose ir elektrinių transporto priemonių energijos valdymo sistemose.

Šios taikymo sritys demonstruoja, kaip induktoriai palaiko tiek energijos valdymą, tiek signalų apdorojimą per platų vartotojų, pramonės ir transporto technologijų spektrą.

Dėl savo gebėjimo kaupti energiją, kontroliuoti srovės srautą, filtruoti signalus ir palaikyti dažnių pasirinkimo grandines, induktorai išlieka vienais svarbiausių komponentų šiuolaikinėje elektronikoje. Nuo mobiliųjų įrenginių ir įkroviklių iki maitinimo šaltinių, ryšių sistemų ir automobilių elektronikos, induktorai atlieka funkcijas, kurios padeda elektroniniams prietaisams veikti patikimai ir efektyviai.

Išvada

Induktorai yra svarbūs, nes jie padeda kontroliuoti srovės srautą, kaupti magnetinę energiją, filtruoti triukšmą ir stabilizuoti galios grandines. Jų veikimas priklauso nuo induktyvumo vertės, šerdies medžiagos, dažnio, srovės reitingo ir grandinės išdėstymo. Suprasti induktorių elgesį padeda juos teisingai naudoti filtruose, galios keitikliuose, transformatoriuose, RF sistemose ir daugelyje elektroninių projektų.

Dažnai užduodami klausimai [FAQ]

1. Kodėl induktorai atsparūs staigiems srovės pokyčiams, o ne blokuoja srovę visiškai?

Induktoras nesustabdo srovės srauto; jis atsparus greitiems srovės pokyčiams, generuodamas priešingą voltą per savo magnetinį lauką. Kai srovė pradeda didėti arba mažėti, besikeičiantis magnetinis laukas aplink ritę indukuoja voltą, kuri priešinasi tam pokyčiui. Šis elgesys verčia srovę palaipsniui didėti arba mažėti, o ne staiga. Kuo didesnis induktyvumas, tuo stipresnė ši priešprieša, todėl induktorai yra vertingi srovės gludinimo, filtravimo ir energijos valdymo taikymuose.

2. Kodėl šerdies medžiaga turi tokį didelį poveikį induktoriaus veikimui?

Šerdies medžiaga lemia, kaip efektyviai magnetinis srautas koncentruojamas ritėje. Oro šerdžių induktoriai suteikia puikų aukšto dažnio veikimą, tačiau palyginti mažą induktyvumą, nes oras turi žemą magnetinį pralaidumą. Geležinės šerdys žymiai padidina induktyvumą ir energijos kaupimo gebėjimą, efektyviau koncentruodamos magnetinį srautą. Ferrito šerdys siūlo pusiausvyrą tarp didelio induktyvumo ir mažų nuostolių aukštesniuose dažniuose, todėl jos yra plačiai naudojamos šiuolaikiniuose maitinimo šaltiniuose ir ryšių įrangoje. Dėl to šerdies pasirinkimas tiesiogiai veikia induktyvumo vertę, dažnio atsaką, dydį ir bendrą grandinės veikimą.

3. Kodėl induktyvinė reaktancija didėja kylant signalo dažniui?

Induktyvinė reaktancija didėja su dažniu, nes aukštesnio dažnio signalai verčia srovę greičiau keisti kryptį. Kiekvieną kartą, kai srovė pasikeičia, induktorius generuoja priešingą voltą per elektromagnetinę indukciją. Kylant dažniui, šie pokyčiai įvyksta dažniau, todėl priešprieša tampa stipresnė. Tai reiškia, kad žemo dažnio signalai per induktorių praeina lengviau, o aukšto dažnio signalai susiduria su didesne priešprieša. Šis dažnio priklausomas elgesys yra esminis filtrams, ryšio grandinėms ir triukšmo mažinimo sistemoms.

4. Kodėl induktorai yra būtini perjungimo maitinimo šaltiniuose ir galios keitimo grandinėse?

Perjungimo maitinimo šaltiniai veikia greitai perjungdami srovę įjungimo ir išjungimo režimu, kas natūraliai sukuria staigius srovės svyravimus. Induktorai padeda kontroliuoti šiuos greitus pokyčius, kaupti energiją magnetiniame lauke, kai srovė didėja, ir išleisti tą energiją, kai srovė mažėja. Šis procesas sušvelnina srovės srautą, sumažina svyruojančias bangas ir pagerina energijos perdavimo efektyvumą. Kartu su kondensatoriais, induktorai sudaro filtravimo tinklus, kurie stabilizuoja išėjimo įtampą ir mažina elektros triukšmą, todėl jie yra kritiniai komponentai šiuolaikinėje galios elektronikoje.

5. Kodėl LC rezonansiniai grandiniai yra tokie svarbūs ryšių ir RF sistemose?

LC grandinė sujungia induktorių ir kondensatorių, kad sukurtų rezonansinį tinklą, kuris natūraliai reaguoja stipriausiai tam tikru dažniu. Energija nuolat perduodama tarp kondensatoriaus elektrinio lauko ir induktoriaus magnetinio lauko, sukuriant svyravimus rezonansiniame dažnyje. Pasirinkdami tinkamus induktyvumo ir kapaciteto dydžius, inžinieriai gali derinti grandines, kad priimtų norimus dažnius, tuo pačiu atmesdami kitus. Šis principas plačiai naudojamas radijo imtuvuose, oscilatoriuose, belaidžio ryšio įrangoje, RF filtruose ir dažnio pasirinkimo grandinėse, kur reikalingas tikslus signalo valdymas.
