Prieš tikrindami 2073 tranzistorių, jums reikia kelių pagrindinių įrankių, kad testas būtų saugesnis ir tikslus. Šie įrankiai padeda jums identifikuoti tranzistoriaus kojeles, patikrinti vidinius sujungimus ir išvengti neteisingų parodymų testavimo metu.
Skaitmeninis multimetras yra pagrindinis įrankis, naudojamas testuoti 2073 tranzistorių namuose. Jis leidžia jums patikrinti varžą, tęstinumą ir diodų įtampos kritimą tarp tranzistoriaus kojelių. PIN išdėstyimo testavimui diodų režimas yra naudingiausias nustatymas, nes jis padeda rasti Bazę, Kolektorių ir Emitentą, tikrinant, kaip vidiniai sujungimai veikia.
Pasirinkite multimetra su diodų režimu, varžos režimu, aiškiai atvaizduojamu ekranu ir tvirtomis zondomis. Švarios ir stabilios zondos yra svarbios, nes prastas kontaktas gali suteikti nestabilius parodymus. Kai kurie multimetriai taip pat turi tranzistoriaus testavimo lizdą, tačiau įprastos zondos vis tiek pakanka, jei žinote teisingus testavimo veiksmus.
Duomenų lapas arba patikima PIN išdėstymo nuoroda padeda patvirtinti teisingą 2073 tranzistoriaus kojelių išdėstymą. Net jei multimetrai gali padėti identifikuoti kojeles, duomenų lapas suteikia aiškesnę nuorodą, ypač todėl, kad kai kurie tranzistorių variantai gali turėti skirtingas išdėstymo schemas, priklausomai nuo gamintojo.
Naudojant duomenų lapą kartu su multimetru, testas tampa patikimesnis. Po to, kai išmatuojate įtampos kritimą tarp kojelių, palyginkite savo rezultatus su nuoroda prieš diegdami tranzistorių į grandinę. Tai padeda išvengti laidojimo klaidų, perkaitimo ir grandinės gedimų.
Prieš testuodami tranzistorių, visada išjunkite maitinimą ir atjunkite grandinę nuo tiekimo. Jei tranzistorius vis dar prijungtas prie plokštės, pirmiausia iškraukite artimiausius kondensatorius, nes sukaupta įtampa gali pakenkti komponentui ar multimetru.
Jūs taip pat turėtumėte vengti pernelyg daug liesti tranzistoriaus kojeles, ypač jei dirbate su jautriais elektroniniais komponentais. Statinė elektra, nešvarios kojelės ar atsitiktiniai trumpieji jungimai gali paveikti testo rezultatą arba sugadinti šalia esančius komponentus. Laikydami darbo vietą švarią ir naudodami izoliuotas zondas, padėsite padaryti testavimo procesą saugesnį.

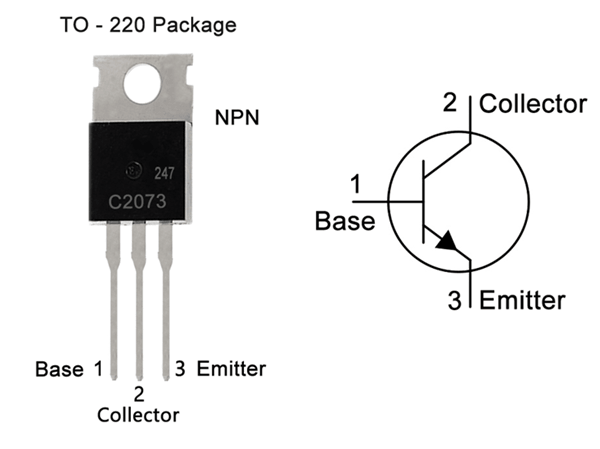

2073 tranzistorius paprastai turi tris terminalus:
• Bazė (B)
• Kolektorius (C)
• Emitentas (E)
Šie pinai turi būti teisingai sujungti grandinėje. Netinkami pinų sujungimai gali sukelti perkaitimą, silpną signalo stiprinimą, neišjungimo veikimą arba tranzistoriaus gedimą.
Daugelyje TO-220 paketo versijų pinų išdėstymas dažnai žiūrimas iš tranzistoriaus priekinės pusės, kai spausdinta tekstas yra jūsų pusėje. Tačiau kai kurie gamintojai gali naudoti skirtingus pinų išdėstymus, todėl patikrinti svarbu prieš montavimą.

Norint tiksliai patikrinti, pirmiausia išimkite 2073 tranzistorių iš plokštės. Jei testuosite, kad jis vis dar prijungtas, aplinkiniai rezistoriai, kondensatoriai, diodai ar ritės gali paveikti rodmenis. Tai gali apsunkinti gerą tranzistorių atrodantį kaip sugedusį arba sugadintą tranzistorių atrodantį normaliai.
Atsargiai naudokite litavimo lygintuvą ir stenkitės nenaudoti per daug šilumos tranzistoriaus pinams. Pašalinus tranzistorių, išvalykite jungtis, kad multimetro sondos galėtų tinkamai liestis su metaliniais pinais. Prastas sondų ryšys taip pat gali sukelti nestabilus arba klaidingus rodmenis.

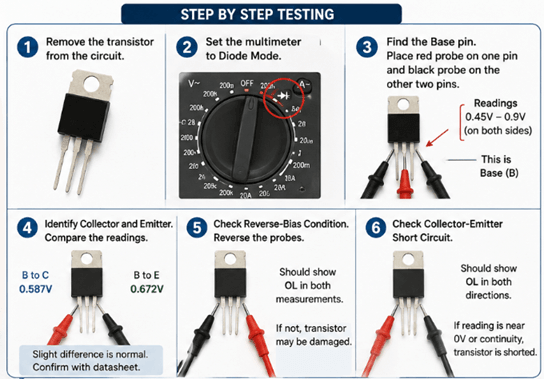

Sukite multimetro pasirinkimo jungiklį į diodų režimą. Šis nustatymas paprastai pažymėtas diodo simboliu. Diodų režimas yra geresnis nei varžos režimas, nes tiesiogiai tikrina puslaidininkių sankabų priekinę įtampą.
Sveikas silikoninis tranzistorius paprastai rodo apie 0,45V iki 0,9V priekinę įtampą, kai sankaba yra teigiamai prisijungusi. Tiksli vertė gali skirtis priklausomai nuo tranzistoriaus būklės, temperatūros ir multimetro modelio.
Prieš testavimą galite prisiliesti prie dviejų sondų, kad patikrintumėte, ar multimetras tinkamai reaguoja. Tai padeda patvirtinti, kad sondos ir matuoklis veikia prieš testuojant tranzistorių.
Pradėkite, padėdami raudoną sondą prie vieno tranzistoriaus pin, tada palieskite juodą sondą prie kitų dviejų pinų po vieną. Jei abu rodmenys rodo apie 0,45V iki 0,9V, pinas, prijungtas prie raudonos sondos greičiausiai yra NPN tranzistoriaus bazinis pinas.
Jei negaunate dviejų priekinės įtampos rodmenų, perkelkite raudoną sondą į kitą piną ir pakartokite procesą. Tęskite tol, kol vienas pinas duos tinkamus diodų rodmenis kitiems dviem pinams.
NPN tranzistoriui bazė paprastai veda, kai raudona sonda yra ant bazės, o juoda sonda liečiasi su kolektoriumi ir emitentu. Jei visi rodmenys rodo OL, tranzistorius gali būti atviras arba galite neteisingai testuoti teisingos pinų derinį. Jei visi rodmenys yra labai maži, tranzistorius gali būti trumpas.
Radus bazę, likę du pinai yra kolektorius ir emitentas. Šiuos du pinus sunkiau identifikuoti, naudojant tik paprastą multimetą, nes jų rodmenys gali būti artimi vienas kitam.
Vienas praktinis metodas yra palyginti bazės ir emitento bei bazės ir kolektoriaus įtampos kritimus. Daugelyje NPN tranzistorių bazės ir emitento rodmuo gali būti šiek tiek skirtingas nei bazės ir kolektoriaus rodmuo. Tačiau šiame skirtume ne visada didelis, todėl vis tiek geriau patvirtinti naudojant duomenų lapą arba patikimą pinų išdėstymo diagramą.
Teisingas kolektoriaus ir emitento nustatymas yra svarbus. Jei šie pinai yra apversti grandinėje, tranzistorius vis tiek gali silpnai vesti, tačiau jis netiks tinkamai. Jis gali perkaitti, prarasti laipsnį, prastai perjungti arba sukelti grandinės gedimą.
Patikrinus priekinės įtampos rodmenis, apverskite sondų kryptį. Padėkite juodą sondą ant bazės ir palieskite raudoną sondą prie kolektoriaus ir emitento po vieną.
Sveikas NPN tranzistorius turėtų paprastai rodyti OL arba jokios kondukcijos šia kryptimi. Tai reiškia, kad vidinės sankabos tinkamai blokuoja srovę atvirkštinėje polarizacijoje.
Jei tranzistorius rodo mažus rodmenis tiek priekinėje, tiek atvirkštinėje kryptimi, jis gali turėti vidinę nuotėkį arba sankabos pažeidimą. Tai gali atsitikti po perkaitimo, įtampos šuolių arba neteisingos grandinės sujungimo.
Paskutinis testas yra patikrinti tarp kolektoriaus ir emitento. Padėkite sondas per kolektorių ir emitentą viena kryptimi, tada apverskite sondas ir testuokite vėl.
Geras tranzistorius paprastai rodo OL tarp kolektoriaus ir emitento, kai neinijungta bazinė srovė. Jei multimetras rodo beveik 0V, labai mažą varžą arba nuoseklų pyptelėjimą abiem kryptimis, tranzistorius greičiausiai yra trumpas.
Kolektoriaus ir emitento trumpasis jungimas yra dažnas gedimas galingiems tranzistoriams. Tai gali sukelti sulūžusias saugiklius, perkaitimą, galios tiekimo išjungimą, jokių išėjimų ar nuolatinę srovės tekėjimą grandinėje. Jei šis trumpasis jungimas yra, tranzistorius turi būti pakeistas.

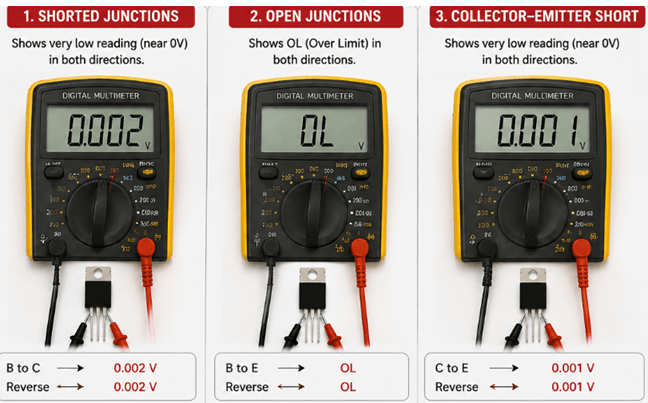

Dažni sugadinto 2073 tranzistoriaus simptomai apima:
• Trumpas jungimas tarp kolektoriaus ir emitento
• Nėra įtampos nuostolio diodo režime
• Kondukcija abiem kryptimis
• Perkaitimas veikimo metu
• Gaisro žymės arba įtrūkusi pakuotė
• Silpnas arba iškraipytas grandinės išėjimas
Jei šie simptomai pasirodo testavimo metu, gali prireikti pakeisti tranzistorių.
Testuoti 2073 tranzistorių vis dar prijungtą prie grandinės gali suteikti klaidingus rezultatus. Netoliese esantys rezistoriai, kondensatoriai, diodai, ritės arba kiti tranzistoriai gali paveikti multimetro rodmenis. Norint gauti tikslesnius rezultatus, pirmiausia išimkite tranzistorių iš plokštės prieš tikrinant jo kontaktus ir jungtis.
Tęstinumo režimas nėra geriausia nustatymo patikrinimui, nes jis tik parodo, ar yra ryšys. Diodo režimas yra geresnis, nes jis rodo priekines įtampos nuostolius tarp Bazės, Kolektoriaus ir Emitento. Tai palengvina normalių rodmenų, atvirų jungčių, nutekėjimo arba trumpojo jungimo identifikavimą.
Netinkamas zondo vietos parinkimas gali padaryti testą painų ir sukelti neteisingą kontaktų identifikavimą. NPN 2073 tranzistoriui raudonas zondas paprastai dedamas ant Bazės, o juodas zondas tikrina Kolektorių ir Emitentą. Jei zonduose pasikeičia vietos per anksti, multimetro rodmenys gali rodyti OL ir priversti galvoti, kad tranzistoris yra sugadintas.
Kai kurie 2073 tranzistoriai gali turėti skirtingas kontaktų išdėstymo schemas, priklausomai nuo gamintojo ar pakuotės versijos. Pasitikėjimas tik atmintimi gali sukelti neteisingą pajungimą, perkaitimą, silpną išėjimą arba grandinės gedimą. Visada palyginkite savo multimetro rezultatus su patikima technine dokumentacija arba kontaktų schema prieš sumontuojant tranzistorių į vietą.
• Atjunkite maitinimą prieš išimdami tranzistorių
• Venkite prisiliesti prie kontaktų be reikalo
• Naudokite tinkamai veikiančią multimetrą
• Laikykite zondus stabiliai matavimo metu
• Venkite statinės elektros iškrovų šalia jautrių komponentų
• Patikrinkite kontaktų schemą prieš sumontuojant tranzistorių
Patikrinus 2073 tranzistorių naudojant skaitmeninį multimerą, galima paprastai sužinoti, ar jis vis dar yra geras, ar jau sugadintas. Naudodami diodo režimą, galite nustatyti Bazę, Kolektorių ir Emitentą, tada patikrinti atviras jungtis, atvirkštinį nutekėjimą arba Kolektoriaus-Emitento trumpojo jungimo buvimą. Visada palyginkite savo rodmenis su patikima technine dokumentacija arba kontaktų schema prieš sumontuojant tranzistorių.
Diodo režimas yra pageidaujamas, nes jis matuoja priekinių įtampų nuostolius per tranzistoriaus PN jungtis. Tai suteikia tikslesnį įrodymą, ar Bazės-Kolektoriaus ir Bazės-Emitento jungtys yra sveikos, atviros ar trumpos, palyginti su paprastu tęstinumo testavimu.
Netoliese esantys komponentai, tokie kaip rezistoriai, kondensatoriai ir diodai, gali sukurti kitas srovės kryptis, kurios veikia multimetro rodmenis. Tai gali priversti sugadintą tranzistorių atrodyti gerai arba sveiką tranzistorių atrodyti sugadintu bandymo metu.
Testuojant NPN tranzistorių diodo režimu, Bazė paprastai rodo priekinių įtampos rodmenis tiek Kolektoriui, tiek Emitentui, kai raudonas zondas prijungtas prie Bazės. Rodmenys apie 0,45V iki 0,9V paprastai rodo sveikas jungtis.
Apversti Kolektorių ir Emitentą gali sumažinti tranzistoriaus stiprį, susilpninti jungimo našumą, sukelti perkaitimą ir sukelti nestabilią grandinės veiklą. Didelės galios taikymuose neteisingas kontaktų prijungimas gali pažeisti netoliese esančius komponentus.
OL rodmuo paprastai reiškia, kad per jungtį nėra kondukcijos. Tai yra tikėtina atvirkštinės poliarizacijos testavimo metu, tačiau jei OL pasirodo visomis kryptimis, tranzistorius gali turėti atvirą vidinę jungtį ir gali jau būti sugadintas.
Kolektoriaus-Emitento trumpojo jungimo atveju srovė gali tekėti nuolat be tinkamo Bazės kontroliavimo. Tai gali sukelti sprogusius saugiklius, perkaitimą, maitinimo šaltinio išjungimą, be išėjimo signalo ir rimtą grandinės pažeidimą.
Pernelyg didelis karštis gali pažeisti puslaidininkių sąsajas tranzistoriuje, sukeldamas nuotekų srovę, trumpus jungimus, nestabilią veiklą arba visišką tranzistoriaus gedimą. Fizinių požymių, tokių kaip nudegimo žymės ar įtrūkusios pakuotės, taip pat gali pasirodyti.
