Kaip šunto rezistoriai veikia srovės jutimo programose

Šunto rezistoriai yra būtini komponentai, skirti tiksliai matuoti srovę elektros ir elektroninėse sistemose.Šiame straipsnyje paaiškinama, kaip jie veikia, kaip jie lyginami su dabartiniais jutimo rezistoriais ir kokie veiksniai yra svarbūs renkantis ir projektuojant juos įvairioms programoms.Ji taip pat apima tokias svarbias temas kaip varžos vertė, galios įvertinimas, šiluminis elgesys, Kelvino jungtys, matavimo tikslumas ir duomenų lapo įvertinimas.Kartu šie taškai parodo, kaip šunto rezistoriai palaiko tikslų srovės stebėjimą, saugų veikimą ir patikimą veikimą automobilių, pramonės ir galios elektroninėse sistemose.

Katalogas

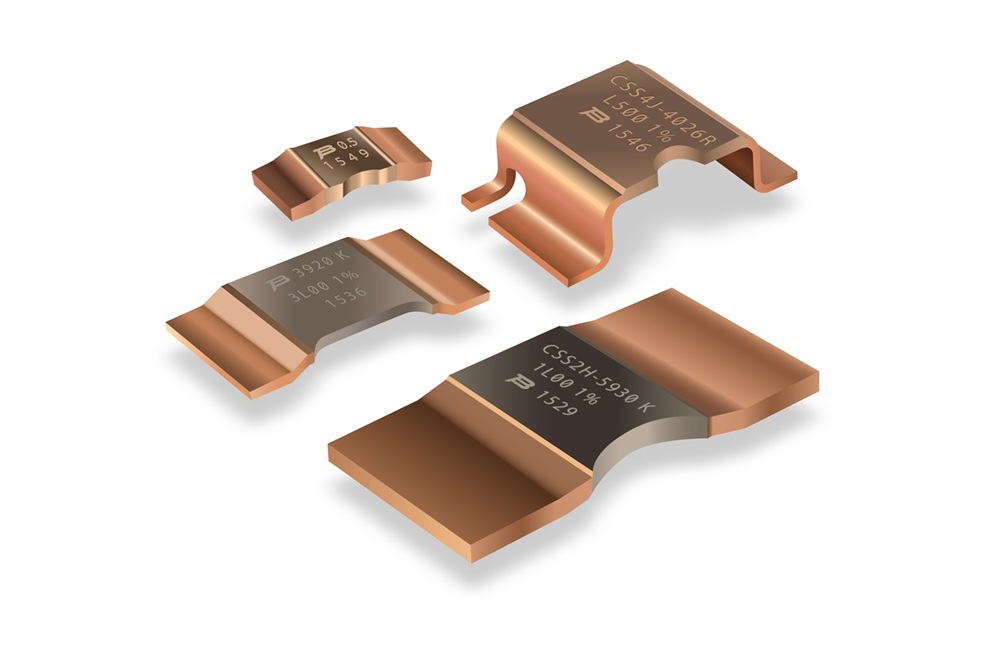

Šunto rezistorių apžvalga

Šunto rezistoriai naudojami elektros sistemų srovei matuoti.Jie veikia pagal Ohmo dėsnį (V = I · R), kur mažas pasipriešinimas sukuria įtampos kritimą, kuris yra proporcingas srovei.Šią įtampą galima išmatuoti ir naudoti srovės srautui stebėti, nedarant reikšmingos įtakos grandinei.

Šie komponentai yra suprojektuoti su labai maža varža, todėl didžioji dalis srovės gali praeiti pro tuo pačiu metu sukuriant išmatuojamą signalą.Dėl to jie tinka tiksliam ir patikimam srovės jutimui įvairiose elektroninėse sistemose.Jie dažnai naudojami su tokiais įrenginiais kaip stiprintuvai ar mikrovaldikliai, skirti stebėti realiuoju laiku.

Siekiant išlaikyti tikslumą, svarbu naudoti stabilias medžiagas ir tinkamas šilumines charakteristikas.Temperatūros pokyčiai gali turėti įtakos atsparumui, todėl, norint užtikrinti nuoseklius rezultatus, dažniausiai naudojamos medžiagos, kurių temperatūra svyruoja.

Šunto rezistoriai plačiai naudojami šiuolaikinėse sistemose, kur reikalingas srovės stebėjimas, įskaitant galios valdymą, energijos valdymą ir sistemos apsaugą.Dėl paprasto dizaino ir patikimo veikimo jie yra dažnas pasirinkimas tiek pagrindinėms, tiek pažangioms programoms.

Šunto rezistorius prieš srovės jutimo rezistorių

Tiek šunto rezistoriai, tiek srovės jutimo rezistoriai matuoja elektros srovę sukurdami nedidelį kontroliuojamą įtampos kritimą per žinomą varžą.Praktiškai srovė teka per rezistorių, o matavimo įranga nuskaito įtampos skirtumą tarp jo gnybtų.Tada ši įtampa naudojama apskaičiuojant srovę pagal Ohmo dėsnį.

Skirtumas prasideda nuo to, kaip kiekvienas komponentas yra fiziškai pagamintas ir kur jis naudojamas.Šunto rezistorius paprastai yra didesnis ir suprojektuotas taip, kad būtų išlaikytas didelis srovės lygis, dažnai dešimtys ar šimtai amperų.Jis pagamintas iš storesnės laidžios medžiagos, todėl gali susidoroti su šiluma, kuri susidaro, kai per jį praeina didelės srovės.

Priešingai, srovės jutimo rezistorius yra daug mažesnis.Jis skirtas mažos ir vidutinės srovės matavimui plokštėse, kur erdvė yra ribota ir signalai turi būti nuskaitomi labai tiksliai.Mažesnis dydis leidžia tiesiogiai tilpti į kompaktiškas elektronines konstrukcijas, nepridedant tūrio.

Fizinis projektavimas ir montavimas

Šių rezistorių montavimo būdas atspindi, kaip jie naudojami.

Šunto rezistorius paprastai montuojamas atskirai nuo pagrindinės plokštės.Jis gali būti prisukamas prie metalinių atramų arba šynų, sukuriant tvirtą mechaninę jungtį, kuri gali perduoti stiprią srovę neperkaitant ar neatsipalaiduojant.Instaliacija dažnai palieka vietos aplink rezistorių, kad šiluma galėtų išsisklaidyti į aplinkinį orą arba montavimo konstrukciją.

Priešingai, srovės jutimo rezistorius dedamas tiesiai ant spausdintinės plokštės (PCB), naudojant paviršinio montavimo arba per skylę.Surinkimo metu jis prilituojamas į padėtį palei srovės kelią.Jo mažas dydis reiškia, kad šiluma turi būti valdoma per pačią PCB, dažnai naudojant vario pėdsakus arba šilumines angas šilumai paskleisti.

Šis išdėstymo skirtumas taip pat turi įtakos prieinamumui.Didelėse sistemose šunto rezistorius lengviau apžiūrėti arba pakeisti, o srovės jutikliai yra glaudžiai integruoti į plokštės išdėstymą.

Taikymo kontekstas

Aplinka, kurioje šie komponentai veikia, dar labiau parodo jų skirtumus.

Šunto rezistorius naudojamas didelės galios sistemose, tokiose kaip variklio pavaros, pramoninės mašinos ir energijos kaupimo sistemos.Šiose sąrankose srovės lygis yra aukštas ir gali greitai svyruoti.Rezistorius turi išlikti stabilus esant šiluminiam įtempimui ir toliau teikti patikimus rodmenis net kylant temperatūrai.

Srovės jutimo rezistorius naudojamas kompaktiškose elektroninėse sistemose, tokiose kaip akumuliatoriaus valdymo grandinės, mobilieji įrenginiai ir įterptoji elektronika.Tokiais atvejais srovė yra mažesnė, tačiau matavimas turi būti labai tikslus, dažnai norint aptikti nedidelius energijos suvartojimo ar akumuliatoriaus būklės pokyčius.

Pasirinkimas ir našumo veiksniai

Nors abu komponentai remiasi tuo pačiu matavimo principu, jų pasirinkimas priklauso nuo to, kaip sistema veikia.

Šuntavimo rezistorius pasirenkamas tada, kai pirmenybė teikiama didelės srovės valdymui ir efektyviam šilumos valdymui.Didesnė masė ir tvirtinimo būdas leidžia sugerti ir išsklaidyti energiją be reikšmingo veikimo poslinkio.

Srovės jutimo rezistorius pasirenkamas, kai prioritetas yra tikslumas ir kompaktiškas dydis.Šie rezistoriai dažnai turi griežtesnes tolerancijos vertes ir stabilesnį veikimą esant temperatūrai, o tai svarbu norint tiksliai išmatuoti signalą jautriose grandinėse.

Pagrindiniai parametrai taikomi abiem tipams, įskaitant atsparumo vertę, galios įvertinimą ir temperatūros koeficientą.Tačiau kiekvieno parametro svarba keičiasi priklausomai nuo programos.Didelės galios sistemos daugiau dėmesio skiria ilgaamžiškumui ir šiluminei talpai, o kompaktiška elektronika teikia pirmenybę tikslumui ir nuoseklumui.

Šunto rezistoriaus pasirinkimas

Tinkamo šuntavimo rezistoriaus pasirinkimas yra neatsiejama srovės matavimo sistemų tikslumo, patikimumo ir efektyvumo palaikymas įvairiose programose, kartu sprendžiant skirtingus inžinerinius iššūkius.

Atsparumo vertė

Atsparumo vertė diktuoja balansą tarp išmatuojamo signalo išvesties ir sumažinto galios praradimo.Paprastai nurodoma miliomais arba mikroomais, pasirinkta vertė turi sukurti atitinkamus įtampos kritimus, kad būtų galima tiksliai nustatyti srovę, nesukeliant pernelyg didelio energijos išsklaidymo.Ši sąveika išryškėja didelės srovės sistemose, tokiose kaip elektrinių transporto priemonių akumuliatoriai ar saulės energijos keitikliai, kur net nedidelis neefektyvumas gali turėti įtakos šiluminiam stabilumui ir veikimo patikimumui.Imituokite įvairius scenarijus ir taikykite kartotinį testavimą, kad tiksliai nustatytumėte idealią varžos vertę, pritaikytą konkrečiai galiai ir šiluminei dinamikai.

Galios įvertinimas

Vardinė galia parodo rezistoriaus gebėjimą toleruoti šilumą be degradacijos esant maksimalioms srovės apkrovoms, skaičiuojant pagal P = I²·R.Saugos ribos dažnai įvedamos, kad būtų galima prisitaikyti prie nenuspėjamų didžiausių srovių, ypač tokiose srityse kaip pramoniniai keitikliai, variklių pavaros ar kosminės erdvės sistemos.Patobulinta šiluminio valdymo praktika, pvz., aušintuvų, sustiprintų aušinimo mechanizmų ar strateginio oro srauto projektavimo naudojimas, sumažina temperatūros sukeltus pažeidžiamumus ir taip sumažina priešlaikinio senėjimo, komponentų gedimo ar veikimo sutrikimų riziką.

Tolerancija ir tikslumas

Rezistoriaus tolerancija lemia jo tikslumą išlaikant tikslias varžos vertes, o tai tiesiogiai veikia duomenų tikslumą.Mažos tolerancijos rezistoriai yra būtinai pageidaujami tose srityse, kuriose būtini tikslūs elektriniai matavimai, įskaitant medicininę diagnostiką ir kosmoso technologijas.Dažnai šiems rezistoriams taikomi griežti gamybos standartai ir griežtos kalibravimo procedūros, užtikrinančios bekompromisį veikimą scenarijuose, kai žmonių sauga arba kritinės programos priklauso nuo nuoseklaus ir patikimo duomenų interpretavimo.

Temperatūros koeficientas (TCR)

TCR apibrėžia, kokiu laipsniu rezistoriaus varža kinta priklausomai nuo temperatūros.Išlaikyti žemą TCR tampa itin svarbu tais atvejais, kai naudojamos svyruojančios šiluminės sąlygos, pvz., automobilių valdymo sistemos, energijos perdavimo infrastruktūra arba kariniai įrengimai ekstremaliomis sąlygomis.Pažangių medžiagų, tokių kaip atsparūs lydiniai ar apsauginės dangos, naudojimas yra įprastas būdas sumažinti jautrumą atsparumo pokyčiams, apsaugoti aplinkos atsparumą ir sumažinti pakopines klaidas realiose situacijose, susijusiose su įvairiais temperatūros ciklais.

Montavimo konfigūracijos ir fizinis dydis

Šuntavimo rezistorių konstrukcijos labai skiriasi – nuo erdvę taupančių paviršinio montavimo variantų iki didesnių varžtų formatų, skirtų daug energijos naudojantiems scenarijams.Teisingas pasirinkimas priklauso nuo srovės lygio, fizinių suvaržymų ir būtinų šilumos išsklaidymo savybių įvertinimo.Paviršiaus montuojami rezistoriai teikia pirmenybę kompaktiškoms konstrukcijoms sandariai integruotose grandinėse, o varžtais įjungiamos konfigūracijos užtikrina didesnį mechaninį stabilumą pramoninėse arba elektros tinklo sąrankose.Veikimas tikrinamas atliekant aplinkosaugos bandymus, siekiant pagerinti elektrinį elgesį ir mechaninį stiprumą tam tikromis eksploatavimo sąlygomis.

Parazitinio induktyvumo įveikimas

Parazitinis induktyvumas, aukšto dažnio sistemų matavimo netikslumų priežastis, reikalauja dėmesio tiksliai nustatant kintamosios srovės srovę.Rezistoriai, sukurti naudojant specializuotą geometriją, daugiasluoksnę architektūrą arba induktyvumą mažinančias inžinerines naujoves, riboja signalo iškraipymą ir pagerina dinaminį atsaką.Inžineriniai prototipai yra kruopščiai analizuojami kartotinių projektavimo ciklų metu, užtikrinant, kad srovės jutimas išlaikytų savo vientisumą net sistemose, kurioms būdingi greiti elektros šuoliai ir sudėtingi bangos formos perėjimai.

Kelvino (4 laidų) jungtys

Kelvino jungtys, išsiskiriančios savo gebėjimu paneigti švino varžos įtaką, užtikrina didesnį srovės aptikimo sistemų tikslumą, ypač laboratorinių prietaisų ar puslaidininkių bandymų aplinkoje.Ši konfigūracija užtikrina, kad tik būdinga rezistoriaus vertė prisidėtų prie įtampos matavimų, taip pasiekiamas optimalus tikslumas tais atvejais, kai nedidelis kintamumas gali pakenkti rezultatams.Sistemos, sukurtos naudojant Kelvino jungtis, apima dešimtmečius trukusio specializuoto prietaisų kūrimo pamokas, sujungiant patikrintas metodikas ir prisitaikančius dizainus ekstremalioms sąlygoms.

Šuntinių rezistorių projektavimas ir skaičiavimas

Šuntų rezistorių projektavimas ir skaičiavimas reikalauja tikslumo, kad būtų galima suderinti su programas, kurioms reikia tikslių matavimų ir veikimo patikimumo.Apgalvotas pasirinkimas padeda sumažinti neefektyvumą ir ištverti eksploatacinę įtampą, todėl metodas yra techninis ir labai intuityvus.

Šunto rezistorių projektavimo pagrindas yra Ohmo dėsnis: R = V/I, kur varža (R) gaunama iš įtampos (V) ir srovės (I).Šis principas užtikrina pusiausvyrą tarp tikslumo nuskaitomo įtampos kritimo ir galios nuostolių mažinimo.

Dažniausiai naudojamas įtampos kritimo diapazonas yra nuo 50 mV iki 100 mV, todėl užtikrinamas patikimas tikslumas, nepadidinant energijos išsklaidymo.Tačiau norint nustatyti šį diapazoną, reikia gerai suprasti konkretų sistemos kontekstą.

• Didelės srovės sistemose išmatuojamas tikslumas dažnai konkuruoja su energijos vartojimo efektyvumu, nes dėl perteklinės įtampos kritimo gali kilti šilumos gamybos ar veikimo problemų.

• Praktiniai pritaikymai, pvz., srovės jutikliai automobilių sistemose, parodo, kaip vienodo diapazono išlaikymas užtikrina stabilų veikimą ir sumažina energijos eikvojimą.

Šunto rezistoriaus ilgaamžiškumas ir stabilumas priklauso nuo jo gebėjimo atlaikyti apskaičiuotą galios išsklaijimą, nustatytą P = I²·R.Ši lygtis leidžia suprasti, kaip rezistorius toleruoja šiluminį įtempį veikimo metu.

Plačiai taikomas šunto rezistorių pasirinkimo gaires pasirenkamas komponentas, kurio galia yra bent dvigubai didesnė už numatomą sklaidos vertę.

• Ši marža atspindi laikinus srovės šuolius, užkertant kelią galimam perkaitimui ar katastrofiškam gedimui.

• Pavyzdžiui, pramoninės variklių valdymo sistemos susiduria su atšiauriomis elektros ir šiluminėmis sąlygomis;konservatyviai įvertintas rezistorius apsaugo nuo sutrikimų ir užtikrina veikimą nepaisant netikėtų srovės šuolių.Pabrėžiamas ilgaamžiškumas, kaip inžineriniai pasirinkimai formuoja sistemos gebėjimą atlaikyti nepalankias sąlygas, kartu išlaikant tikslumą.

Veikiančioje aplinkoje, pvz., 20 A grandinėje, šunto rezistoriaus vaidmuo yra sukurti 100 mV jutimo signalą.Norėdami apskaičiuoti jo parametrus:

1. Varža R = 100 mV ÷ 20 A = 5 mΩ.
2. Galios išsklaidymas P = (20 A)² × 5 mΩ = 2 W.
3. Pasirinkimo strategija: naudojant 4W rezistorių, dvigubai didesnė nei apskaičiuota sklaida užtikrina šiluminį stabilumą svyruojančiomis sąlygomis.

Šis metodas, taikomas tokiems sektoriams kaip atsinaujinančios energijos sistemos, tiesiogiai veikia efektyvumą ir saugumą.Pavyzdžiui:

• Fotovoltinių keitiklių stebėjimas apima sudėtingos įtampos ir srovės dinamikos valdymą, kai patikimi matavimo įrankiai, pvz., šunto rezistoriai, suteikia pagrindines veikimo įžvalgas.

Šunto rezistorių projektavimo procesas parodo skaičiavimų ir funkcionalumo sankirtą.Lygtys yra pagrindas, tačiau sėkmingi rezultatai priklauso nuo aplinkos, elektros ir šiluminio sudėtingumo pripažinimo.

• Automobilių kontekste, tenkinant dvigubą tikslumo ir energijos taupymo poreikį, sustiprinamas vartotojų pasitikėjimas ir produkto ilgaamžiškumas.

• Pramoniniai pritaikymai klesti dėl konservatyvaus, tvirto dizaino, kuris sugeria elektros smūgius ir yra patikimas.

• Atsinaujinančios energijos sistemoms naudingi pritaikyti metodai, kai prisitaikymas prie įtampos šuolių padidina ilgalaikį efektyvumą.

Galiausiai šunto rezistorių projektavimo menas slypi suderinant teorinį tikslumą su kintamumo suvokimu, užtikrinant, kad kiekviena detalė prisidėtų prie bendro sistemos vientisumo.

Tikslumas su Kelvino jungtimis

Didelio tikslumo reikalaujančios programos, ypač automobilių sektoriuje, priklauso nuo neprilygstamo tikslumo, kad būtų užtikrintas sklandus veikimas, saugos užtikrinimas ir išteklių efektyvumas.

Srovės matavimo netikslumai, ypač tokiais atvejais, kaip elektromobilių akumuliatoriaus valdymo sistema, tiesiogiai kenkia patikimumui ir veikimo našumui.Tikslūs srovės matavimai yra labai svarbūs ne tik siekiant apsisaugoti nuo rizikos, pvz., perkrovos, per mažos įtampos ir šiluminių gedimų, bet ir norint pailginti sistemos eksploatavimo laiką.Elektrinių transporto priemonių funkcionalumo srityje efektyvus energijos valdymas išsiskiria kaip aiškus skirtumas, skiriantis išskirtinį dizainą nuo netinkamo dizaino.Kai naudojami patobulinti matavimo metodai, klaidų ribos sumažėja.Šis patobulinimas padidina sistemos patvarumą, tuo pačiu užtikrinant sklandesnę ir intuityvesnę patirtį.Čia tikslumas yra patikimumo kertinis akmuo, išlaikantis efektyvų našumą net esant sudėtingiems praktinių operacijų suvaržymams.

Kelvino jungtyje naudojami 4 gnybtų rezistoriai, užtikrinantys labai veiksmingą srovės perdavimo kanalų izoliavimą nuo jutiklių, taip pašalinant netikslumus, atsirandančius dėl kontaktinės varžos ir laido varžos.Šis metodas pritaikytas pramonės šakoms, kuriose net nedideli nukrypimai gali peraugti į didesnius sistemos iššūkius, turinčius įtakos ir funkcionalumui, ir saugai.

Elektrinėse transporto priemonėse Kelvino kalibro jutikliai demonstruoja išskirtinį patikimumą stebint varymo sistemas, leidžiančius tiksliai valdyti didelės srovės srautą ir kartu užtikrinti sistemos stabilumą.

Tiksliosios inžinerijos srityje šis projektavimo metodas sumažina matavimo neapibrėžtumą ir palaiko programas, kuriose milisekundės sprendimai ir miliamperų lygiai yra norma.

Kelvino jungtis, kaip pagrindinis inžinerijos komponentas, pabrėžia dviprasmiškumo mažinimo vertę, būtinybę srityse, kurias lemia tikslūs rezultatai.

Šiuolaikiniai tikslūs šuntavimo rezistoriai integruoja pažangiausias funkcijas, kurios puikiai tinka ekstremaliomis aplinkos sąlygomis.Naudojant žemos temperatūros pasipriešinimo koeficiento (TCR) vertes, užtikrinamas patikimas sistemos veikimas, nepaisant kintančio klimato.Pavyzdžiui, šie rezistoriai leidžia sklandžiai veikti tokiomis sąlygomis: nuo intensyvaus karščio saulės nudegintuose keliuose iki didelio šalčio, sutinkamo aerokosminėse misijose.Jų pažangios lydinių kompozicijos dar labiau stabilizuoja veikimą ilgų ciklų metu, riboja dreifus ir užtikrina pastovų tikslumą net ir po ilgo naudojimo.

Ši besivystanti technologija iliustruoja, kaip medžiagų mokslas ir inžinerinės inovacijos susilieja, kad sukurtų dinamiškai prisitaikančius komponentus.Šios savybės rezonuoja įvairiose programose – nuo ​​elektrinių transporto priemonių patikimumo didinimo iki kosminės erdvės navigacijos įrangos apsaugos.Derinant patvarumą ir tikslumą, šie rezistoriai yra inžinerinių sprendimų, galinčių tiesiogiai susidoroti su įvairiais eksploatavimo iššūkiais, pavyzdys.

Kelvino jungčių įgyvendinimas apima toli už automobilių srities ribų, randamas vertingų pritaikymų keliose aukštųjų technologijų srityse:

• Robotikoje tai palengvina tikslų variklio valdymą, užtikrina sklandų veikimą ir judrumą mechaninėse sistemose.

• Pramoninėje automatizacijoje jis palaiko tikslumą didelės spartos surinkimo linijose ir sudėtinguose procesuose.

• Medicinos prietaisuose jis padidina srovei jautrių prietaisų, tokių kaip gyvybei svarbios stebėjimo įrangos, patikimumą.

Veiksmingai paneigdami klaidas, atsirandančias dėl jungties varžos, Kelvino pagrindu sukurtos konstrukcijos prisideda prie nepajudinamo šių sudėtingų sistemų tikslumo.Šis pritaikomumas sudaro pagrindą technologiniams proveržiams, kurie galėtų paskatinti pažangą tokiose įvairiose srityse kaip gamybos naujovės ir gyvybę gelbstintys sveikatos priežiūros sprendimai.

Taikymas automobilių sektoriuje

Dėl transformacinio poslinkio į transporto priemonių elektrifikavimą atsiranda pažangių įrankių, skirtų tiksliai valdyti ir stebėti EV elektros sistemas, poreikį.Kaip patvarūs ir labai patikimi komponentai, šunto rezistoriai yra sklandžiai integruoti į šiuolaikines automobilių sistemas, todėl užtikrinamas nuoseklus veikimas, didesnis energijos naudojimas ir saugumas.Jų naudojimas, nors ir palaiko esamas technologijas, taip pat skatina automobilių dizaino ir bendro funkcionalumo proveržį.

Akumuliatoriaus valdymas

Šuntavimo rezistorių integravimas į akumuliatorių valdymo sistemas (BMS) yra kertinis akmuo analizuojant akumuliatoriaus būklę ir optimizuojant įkrovimo / iškrovimo ciklus elektrinėse transporto priemonėse (EV).Srovės srauto per šuntus stebėjimas įgalina aukštą tikslumo lygį apskaičiuojant įkrovos būseną (SOC), parametrą, turintį tiesioginės įtakos saugai, diapazono prognozėms ir veikimo efektyvumui.

Tikslūs SOC rodmenys, gauti iš šunto duomenų, padeda išvengti didelių veiklos spąstų.Pavyzdžiui, pervertinus SOC gali netikėtai išeikvoti galia, o neįvertinus gali iššvaistyti nepanaudotą akumuliatoriaus talpą.

Temperatūros kompensuojami šunto rezistoriai naudojami stabiliam veikimui palaikyti besikeičiančiomis aplinkos sąlygomis.Sušvelnindama šiluminį poslinkį, kuris yra įprastas iššūkis, kai transporto priemonės eksploatuojamos ekstremaliomis klimato sąlygomis arba ilgą laiką, ši konstrukcija pagerina veikimo stabilumą.

Šunto duomenų analizė padeda aptikti ankstyvus akumuliatoriaus nusidėvėjimo požymius.Nedideli įkrovimo ir iškrovimo modelių pakeitimai bei tikslus srovės matavimas suteikia naudingų įžvalgų atliekant techninę priežiūrą.Ankstyvas veiksmas padeda pailginti akumuliatoriaus veikimo laiką.Šis metodas sumažina garantijos problemas ir sumažina ilgalaikes išlaidas.

Galios pavaros efektyvumas

EV jėgos pavaros sistemoje šunto rezistoriai yra svarbūs traukos variklių srovės stebėjimui.Šis tikslus variklio sukimo momento ir energijos suvartojimo valdymas skatina optimalią transporto priemonės dinamiką ir sumažina energijos švaistymą.

Didelės skiriamosios gebos šunto generuotų duomenų įvedimas į valdymo algoritmus parodė apčiuopiamą efektyvumo naudą.Pavyzdžiui, susiejus šiuos duomenis su pažangiu mašininiu mokymusi, galima nuspėti reaguoti į įvairias vairavimo sąlygas, pvz., važiuojant stačiais šlaitais, staigiais pagreičiais arba sustojus eismui.

Dinaminis grįžtamasis ryšys iš šuntų taip pat sumažina sukimo momento bangavimą – reiškinį, kuris turi įtakos važiavimo sklandumui ir gali pernelyg apkrauti pavaros komponentus.Atsižvelgdami į tai, šunto grįžtamasis ryšys ne tik padidina vairavimo komfortą, bet ir prailgina svarbiausių transporto priemonės elementų tarnavimo laiką.

Be to, šuntavimo rezistoriumi pagrįstos sistemos veikia kaip apsauginis sluoksnis jėgos pavaros komponentams.Nenormalūs modeliai, pvz., dabartiniai šuoliai ar neįprastas apkrovos elgesys, gali sukelti ankstyvus įspėjimus ir paskatinti laiku imtis veiksmų.Ši prevencinė galimybė padidina patikimumą ir sumažina remonto išlaidas, kartu išsaugant keleivius ir infrastruktūrą.

Įkrovimo sistemos sauga

Įkrovimo fazės metu šunto rezistoriai atlieka dvigubas pareigas: valdo srovės srautą ir padidina bendrą proceso saugumą.Tikslūs jų matavimai užtikrina subalansuotą įkrovimo greitį, užkertant kelią rizikai, susijusiai su perkrovos įvykiais, dėl kurių gali būti sugadintos transporto priemonės sistemos arba sumažėjęs akumuliatoriaus patikimumas.

Greito įkrovimo scenarijai, kuriems būdingos svyruojančios energijos sąlygos, ypač naudingi iš lankstaus ir momentinio grįžtamojo ryšio, kurį suteikia šuntai.Šuntų išdėstymas optimizuotas, kad būtų palaikomas efektyvus energijos srautas ir sumažintas energijos nuostolis.Pakartotinis bandymas padeda patobulinti šį procesą.

Šunto duomenys taip pat inicijuoja saugius mechanizmus įkrovimo metu.Pavyzdžiui, nenormalūs srovės šuoliai gali automatiškai suaktyvinti tokias priemones kaip grandinės izoliavimas arba valdomas srovės mažinimas, apsaugantis ir transporto priemonę, ir maitinimo šaltinį.Šios apsaugos priemonės suteikia galutiniams vartotojams užtikrintumo, ypač dėl to, kad sparčiojo įkrovimo infrastruktūra tampa vis dažnesnė.

Be to, įžvalgos, gautos iš šunto matavimų, palaiko suderinamumą įvairiuose įkrovimo tinkluose.Gamintojai teikia pirmenybę universalių baterijų valdymo sistemų, galinčių užtikrinti pastovų veikimą namų įkrovikliuose, viešosiose stotyse ir didelio galingumo greitojo įkrovimo tinkluose, kūrimui.Šis pritaikomumas patenkina įvairius poreikius, išlaikant įkrovimo patikimumą ir efektyvumą.

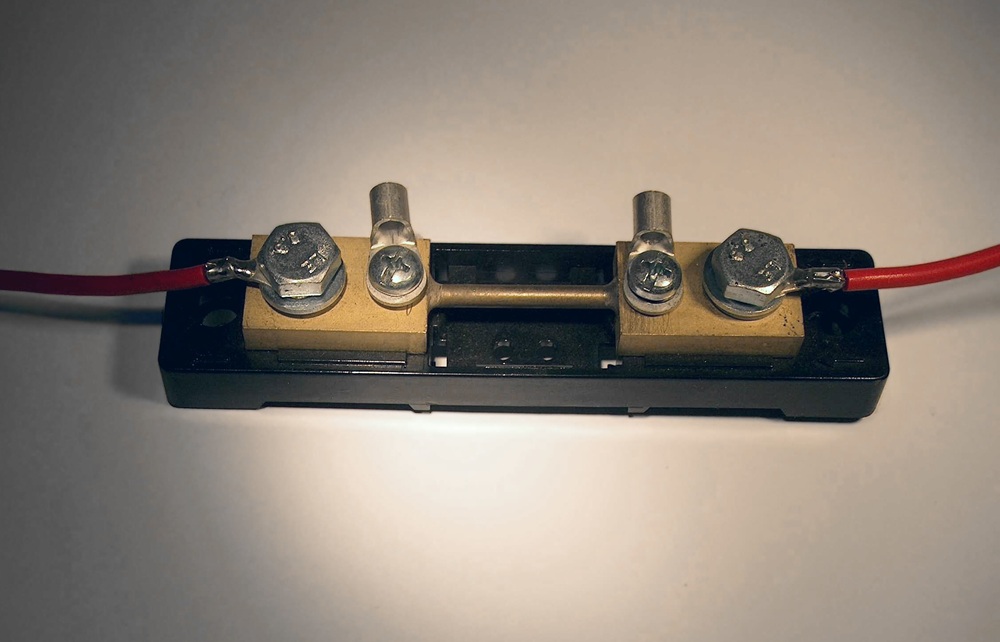

Maitinimo elektronikos šuntai

Šuntų vaidmens šiuolaikinėje galios elektronikoje negalima pervertinti, nes jie atlieka svarbias funkcijas valdant stiprios srovės aplinką, būtiną atsinaujinančios energijos sistemoms ir pramoninėms reikmėms.Jų integracija palaiko veikimo patikimumą, padidina efektyvumą ir sistemos saugą, todėl jie yra būtini komponentai šiuolaikinėse galios architektūrose.

Galios konvertavimas

Šuntai labai prisideda prie įvairių energijos konvertavimo sistemų aspektų:

• Dabartiniai atsiliepimai dėl stabilumo: Šuntai suteikia tikslią srovės grįžtamąjį ryšį, kad optimizuotų saulės energijos inverterių, energijos kaupimo valdiklių ir UPS įrenginių operacijas.Palengvindami tikslų įtampos reguliavimą, jie stabilizuoja energijos perdavimą net ir svyruojančios apkrovos sąlygomis.

• MPPT našumas: Saulės energijos sistemose realaus laiko šunto matavimai pagerina maksimalaus galios taško sekimą (MPPT), užtikrinantį optimalų energijos išgavimą esant kintamoms apšvitos ir aplinkos sąlygoms.

• Patikimas UPS darbas: Šuntu pagrįstas jutiklis UPS sistemose padeda valdyti energijos tiekimo sutrikimus ir siūlo sklandesnius perėjimus, kurie sumažina riziką, pvz., aparatinės įrangos pažeidimą ir duomenų praradimą pertrūkių metu.

Kompaktiška ir neinvazinė konstrukcija leidžia lengvai integruoti į aukštos įtampos nuolatinės srovės sistemas ir daugiafazius kintamosios srovės tinklus.Dėl mažesnės kainos ir stabilaus veikimo tokiomis sąlygomis, kaip elektromagnetiniai trukdžiai ir temperatūros pokyčiai, dažnai pirmenybė teikiama šuntavimo rezistoriams, o ne Hallo efekto jutikliams.

Variklio valdymas

Pramonės ir robotų pritaikymo variklių valdymo sistemos remiasi šuntais, kad užtikrintų puikų našumą:

• Moduliavimo galimybės: Įtraukiant šuntus į grįžtamojo ryšio kilpas, sistemos pasiekia tikslumą reguliuojant sukimo momentą, greitį ir padėtį.Tai užtikrina sklandesnes operacijas, ypač tais atvejais, kai reikia greito pagreičio ir lėtėjimo, pavyzdžiui, robotų rankose ir gamybos konvejerių sistemose.

• Triukšmo atsparumas: Šuntai pasižymi puikiu atsparumu aukšto dažnio triukšmui, kuris yra paplitusi kliūtis aplinkoje, kurioje yra didelis elektromagnetinis aktyvumas.Pavyzdžiui, elektra varomos transporto priemonės naudoja šuntus, kad užtikrintų optimalų traukos variklio veikimą ir išvengtų problemų, tokių kaip užstrigimas ar paslydimas įvairiose vietovėse.

• Saugumas didelės apkrovos srityse: Tokios programos kaip kranai ir pramoniniai siurbliai turi naudos iš šunto stebėjimo, aptinkant srovės pokyčius, dėl kurių kitu atveju gali perkaisti arba sugesti įranga.Ši funkcija yra gyvybiškai svarbi pramonės šakose, kuriose laikomasi griežtų saugos standartų ir reguliavimo reikalavimų.

Derindamos tikslius srovės rodmenis su pažangiais skaičiavimo algoritmais, šuntavimo sistemos suderina veiklos efektyvumą su ilgesniu įrangos patvarumu, tuo pačiu padidindamos saugumą kritinio naudojimo scenarijuose.

Didelės srovės aplinka

Šuntai demonstruoja tvirtą veikimą didelės srovės ir aukštos įtampos sąlygomis:

• Patvarus terminis našumas: gali atlaikyti šiluminį įtampą be didelio dreifo, šuntai užtikrina nuoseklų ir tikslų funkcionalumą didelės apimties įrenginiuose, pvz., vėjo jėgainėse ar tinklo masto energijos kaupimo sistemose.

• Minimalūs energijos nuostoliai: dėl medžiagų ir gamybos naujovių buvo gaminami mažesnio pasipriešinimo šuntai, taip sumažinant energijos nuostolius, o tai yra esminis veiksnys sistemoms, pabrėžiančioms tvarumą ir energijos vartojimo efektyvumą.

• Proaktyvi įrangos priežiūra: duomenys, surinkti iš šuntų, palaiko nuspėjamas priežiūros strategijas, leidžiančias laiku aptikti neįprastas tendencijas, kol jos neperauga į brangius gedimus ar veikimo sutrikimus.

Jų gebėjimas ilgą laiką atlaikyti svyruojančias sroves pabrėžia esminį jų vaidmenį palaikant patikimumą reikalaujančiose energijos vartojimo aplinkose, kartu prisidedant prie supaprastintų priežiūros protokolų, kurie maksimaliai padidina sistemos ilgaamžiškumą.

Šuntų technologijos kraštovaizdis sparčiai evoliucionuoja, kad atitiktų kylančius poreikius:

• Išmanioji integracija su daiktų internetu: dėl daiktų interneto ir išmaniojo tinklo technologijų pažangos šuntai susiejami su skaitmeniniu signalų apdorojimu, atrakinant tokias funkcijas kaip GREITA analizė, nuotolinė diagnostika ir nuspėjamosios priežiūros galimybės.Tai įgalina pramonės šakas pasinaudoti duomenų įžvalgomis, kad būtų sumažintas prastovos laikas, išlaikant optimalų našumą.

• Miniatiūrizavimas kompaktiškiems sprendimams: perėjimas prie mažesnių, daugiafunkcinių konstrukcijų lėmė, kad šuntai buvo sukurti su papildomomis funkcijomis, pvz., temperatūros jutikliu.Šios naujovės pritaikytos ribotoms erdvėms pritaikytoms programoms, tokioms kaip hibridiniai elektriniai orlaiviai ir moderniausi dronai, parodydamos, kad kompaktiškumas ir funkcionalumas gali egzistuoti kartu.

Matavimo tikslumas

Norint pasiekti patobulintą matavimo tikslumą, reikia daugiau nei pasirinkti komponentus, atitinkančius griežtas specifikacijas.Tam būtina nuosekli strategija, apimanti kruopštų grandinės dizainą, apgalvotus komponentų pasirinkimus ir gilų supratimą, kaip aplinkos ir veiklos veiksniai daro įtaką sistemos elgsenai.Sąveika tarp teorinio tikslumo ir praktinio atlikimo dažnai priklauso nuo to, kaip numatomos sąlygos ir kaip jas sprendžiama.

Grandinės projektavimo svarstymai

• Stiprintuvo pasirinkimas: dirbant su minimaliais signalo lygiais, stiprintuvų pasirinkimas tampa itin svarbus.Tikslūs stiprintuvai, pasižymintys mažu poslinkiu ir sumažintu triukšmo lygiu, pagerina signalo aiškumą ir užtikrina, kad net silpni įėjimai būtų tiksliai apdorojami.

• Triukšmo filtravimas: Aktyvieji arba pasyvieji filtrai leidžia sistemoms efektyviai atmesti trikdantį triukšmą ar trukdžius.Tai ypač svarbu aplinkoje, kuri yra linkusi į greitus svyravimus arba aukšto dažnio trikdžius, kur kitu atveju gali kilti pavojus signalo vientisumui.

• Kalibravimo praktika: Kalibravimas yra būtinas norint išlaikyti tikslumą.Reguliariai atliekami į taikymą orientuoti kalibravimai neutralizuoja aplinkos pokyčius ar įrangos neatitikimus ir užtikrina stabilų ilgalaikį sistemos veikimą.Pavyzdžiui, kalibravimo svarba akivaizdi medicininėje diagnostikoje, kur net ir nedideli nukrypimai gali lemti pablogėjusius rezultatus.

• Jutiklio tiesiškumas: norint išvengti iškraipytų matavimų, labai svarbu atkreipti dėmesį į nelinijinius jutiklio išėjimus.Naudojant pažangius linijavimo algoritmus, užtikrinamas duomenų suderinamumas su vertinama fizine realybe, užkertant kelią spragoms, atsirandančioms dėl būdingų jutiklių savybių.

Matavimo sistemos klaidų šalinimas

Norint aktyviai sumažinti klaidų šaltinius matavimo sistemose, reikia nuspėti ir kruopščiai atlikti:

• Savaiminio šildymo valdymas

Varžiniai elementai gali sukelti netikslumus dėl savaiminio įkaitimo, kurį sukelia srovės srautas, o tai yra problema daug energijos naudojančiose programose.Žemo temperatūros koeficiento rezistoriai, šilumą išsklaidančios grandinės dizainas ir tokia praktika, kaip darbo ciklas, veiksmingai riboja šilumos kaupimąsi ir atsparumo nuokrypius, užtikrindami pastovų veikimą.

• Sujungimo varžos mažinimas

Atsparumas sąlyčiui, dažnai neįvertintas, turi įtakos matavimams, reikalaujantiems didelio tikslumo.Pritaikius Kelvino (4 laidų) konfigūraciją, srovės srautas atskiriamas nuo įtampos jutiklio, taip sumažinant ryšio trūkumus.Šis metodas dažnai taikomas sudėtingesniuose scenarijuose, pvz., atliekant akumuliatoriaus varžos bandymą, siekiant pagerinti skiriamąją gebą.

Elektromagnetinių trukdžių (EMI) valdymas

Elektromagnetinis triukšmas gali sutrikdyti jautrias grandines ir gali kilti iš netoliese esančių įrenginių, maitinimo sistemų arba belaidžių signalų.

Siekiant sumažinti EMI, naudojami šie metodai:

• Ekranavimas ir įžeminimas: naudojant ekranuotus kabelius ir tinkamai įžeminant, signalo užterštumas veiksmingai ribojamas.

• PCB dizaino tobulinimas: kruopštus PCB pėdsakų išdėstymo optimizavimas užtikrina, kad elektromagnetiniai trikdžiai būtų išvengiami.

• Triukšmo panaikinimo būdai: didelio triukšmo aplinkoje aktyviųjų triukšmo slopinimo grandinių integravimas su diferencialiniais matavimo metodais sustiprina konstrukcijos atsparumą ir užtikrina duomenų tikslumą nepaisant išorinių trukdžių.

• Iteratyvus trikčių šalinimas: nuolatiniai nukrypimai skatina persvarstyti dizainą, keisti sekimo maršruto ar įžeminimo schemas, kol nuoseklus veikimas atitiks lūkesčius.

Praktinis šių priemonių taikymas ne tik pašalina akivaizdžius netikslumus, bet ir padidina sistemos patikimumą sudėtingomis sąlygomis.

Tikslioji inžinerija pranoksta grynai techninius skaičiavimus;jame yra detalaus dėmesio, patirtimi grindžiamo prisitaikymo ir kartotinio mokymosi derinys.Dizainai tobulinami naudojant patirtį kartu su teorija.Praktiniai iššūkiai ir patikrintos įžvalgos padeda rasti geresnių sprendimų.Konstrukcijos, kuriose nuolat gaunami patikimi duomenys, atspindi intelektualinio griežtumo ir taikomosios patirties harmoniją, nustatydami gaires, kokių veiksmingų matavimo sistemų turi siekti.

Šunto rezistorių specifikacijų palyginimas

Norint tinkamai pasirinkti šunto rezistorius, reikia atlikti kruopščią duomenų lapų analizę ir apgalvotą specifikacijų palyginimą.Šis apgalvotas procesas ne tik suderina komponentus su konkrečios programos poreikiais, bet ir padidina veikimo patikimumą įvairiomis eksploatavimo sąlygomis.

Išsamesnių įžvalgų ieškokite duomenų lapuose

Duomenų lapai yra pagrindinės priemonės, padedančios atskleisti šunto rezistorių technines subtilybes.Juose pateikiami išsamūs parametrų aprašymai, tokie kaip:

• Atsparumo reikšmės: reguliuoja rezistoriaus srovės jutimo galimybes.

• Galios nominalai: apibrėžia, kaip gerai rezistorius atlaiko konkrečias elektros apkrovas be perkaitimo.

• Aplinkos stabilumas: nurodomas rezistoriaus atsparumas išoriniams veiksniams, pvz., temperatūrai ir drėgmei.

Kiekvienas parametras daro didelę įtaką patikimumui, ypač sudėtingose ​​srityse, tokiose kaip automobilių sistemos ar pramoninės mašinos.Dėmesys šioms detalėms gali užtikrinti veikimo nuoseklumą ir išvengti netikėtų sistemos gedimų.

Norėdami gilinti analizę, sutelkite dėmesį į:

• Išbandykite duomenų tendencijas tiek kontroliuojamomis laboratorijos sąlygomis, tiek ekstremaliomis sąlygomis, pvz., staigūs temperatūros svyravimai arba mechaninės vibracijos poveikis.

• Kelių tiekėjų duomenų lapų lyginamieji vertinimai, skatinantys visapusišką komponentų elgsenos įvairiomis sąlygomis supratimą.

Šių stebėjimų koreliacija praturtina sprendimų priėmimo procesą, užtikrinant rezistoriaus tinkamumą numatytam pritaikymui, kartu patenkinant platesnius sistemos lygio poreikius.

Veikimo parametrai: TCR, tolerancija ir struktūrinė pakuotė

Kritiniai veiksniai, tokie kaip pasipriešinimo temperatūrai koeficientas (TCR), tolerancija ir pakavimo parinktys, yra kertiniai akmenys vertinant šunto rezistoriaus veikimą.Šių aspektų supratimas padeda pasirinkti komponentus, atitinkančius tikslumo, ilgaamžiškumo ir suderinamumo pusiausvyrą.

Temperatūros pasipriešinimo koeficientas (TCR)

TCR rodo pasipriešinimo pasislinkimo laipsnį keičiantis temperatūrai.Mažesnė TCR vertė reiškia didesnį atsparumo stabilumą, kuris yra gyvybiškai svarbus norint tiksliai išmatuoti srovę pažangiose sistemose, pvz., elektros paskirstymo tinkluose.

Analizuojant TCR:

• Ištirkite rezistoriaus temperatūros našumą veikimo diapazonuose, susijusiuose su tiksliniu kontekstu.

• Scenarijų, susijusių su pasikartojančiais terminiais ciklais, veiksnys, pvz., variklio valdymas pramoninėse sistemose, kur TCR vaidina per didelį vaidmenį išlaikant matavimo tikslumą.

Suteikus pirmenybę komponentams su TCR profiliais, pritaikytais taikymui, sumažinama kaupiamųjų klaidų, atsirandančių dėl terminių svyravimų ilgą laiką, rizika.

Tolerancija

Tolerancija atspindi leistinus neatitikimus tarp nominalios ir faktinės varžos verčių.Šis parametras nurodo matavimo tikslumo laipsnį, pasiekiamą galutinėje sistemoje.Tam tikri naudojimo atvejai, pvz., matavimas medicinos įrangoje ar komunaliniuose įrenginiuose, reikalauja ypač mažų leistinų nuokrypių, kad būtų užtikrintas patikimas veikimas.

Pagrindiniai svarstymai:

• Duomenų lapuose nurodytų partijų nuoseklumo metrikų peržiūra, siekiant įvertinti gamybos kintamumą.

• Įvertinti, kaip tolerancijos specifikacijos atitinka atitinkamos pramonės tikslumo reikalavimus, nes griežtesni leistini nuokrypiai dažnai padidina tikslumą ilgalaikio naudojimo metu.

Tinkama sąnaudų ir tikslumo pusiausvyra užtikrina ekonomiškai tvarų pasirinkimą didelio masto diegimams.

Struktūrinė pakuotė

Rezistoriaus formos faktorius ir gamybos medžiagos daro didelę įtaką jo šiluminėms ir mechaninėms savybėms.Pakuotės pasirinkimas svyruoja nuo paviršinio montavimo įrenginių (SMD) iki konfigūracijų per skylutes, kiekviena pritaikyta prie skirtingų dizaino nuostatų ir surinkimo procedūrų.

Pakuotės analizė turėtų ištirti:

• Fizinių matmenų suderinamumas su turima plokštės nekilnojamuoju turtu.

• Medžiagoms, pvz., metalų lydiniams, būdingas šilumos išsklaidymo gebėjimas, kuris padidina patvarumą tvirtose arba didelės galios srityse.

• Kompaktiško dizaino tendencijos, kurias paskatino tokios pramonės šakos kaip daiktų internetas ir aviacija, kur erdvės optimizavimas yra pagrindinis.

Pasirinkus tinkamą pakuotę, užtikrinamas sklandus integravimas į bendrą dizainą, nepakenkiant eksploataciniam tvirtumui.

Duomenų lapo analizė ir testavimas

Nors duomenų lapuose pateikiamos pagrindinės žinios, visas jų potencialas išnaudojamas kartu su empiriniu testavimu.Prototipų kūrimo etapai suteikia neįkainojamų galimybių:

• Patvirtinti duomenų lapo vertinimų metu padarytas prielaidas.

• Stebėkite nukrypimus pagal kontroliuojamą modeliavimą, pvz., temperatūros ciklą arba mechaninio įtempio bandymus.

Šis kartotinis metodas paaiškina, kurie parametrai nusipelno atidesnio dėmesio ir patikslinimo.Be to, teorinių įžvalgų suderinimas su lauko duomenimis išryškina kompromisus, pvz., pigesnių alternatyvų pasirinkimą ir didesnį stabilumą negailestingomis sąlygomis.

Atsižvelgus į tokius kompromisus, lengviau suderinti pasirinkimus ir su veiklos tikslais, ir su biudžeto realybe, ypač didelės gamybos aplinkoje, kur svarbus ekonomiškumas.

Sisteminė sinergija projektuojant

Šunto rezistorių poveikis neapsiriboja atskiru veikimu, jis įtakoja visų sistemų harmoniją.Pasirinkimai dėl TCR, tolerancijos ar pakuotės tiesiogiai veikia grandinės veikimo tikslumą ir struktūrinį patikimumą.

Išvada

Šunto rezistoriai yra paprastas ir efektyvus būdas išmatuoti srovę, kartu palaikant tikslumą, sistemos apsaugą ir veikimo valdymą.Straipsnyje parodyta, kad sėkmingas naudojimas priklauso nuo kruopštaus atsparumo, galios, tolerancijos, temperatūros stabilumo, montavimo stiliaus ir prijungimo būdo pasirinkimo.Taip pat aišku, kad tikslumas pagerinamas dėl gero grandinės dizaino, Kelvino jungčių, šilumos valdymo ir tinkamos duomenų lapo analizės.Kai su šiais veiksniais elgiamasi teisingai, šunto rezistoriai tampa patikimais įrankiais tiksliam srovės jutimui tiek kompaktiškose elektronikos, tiek didelės srovės maitinimo sistemose.

Dažnai užduodami klausimai [DUK]

1. Kuo šuntiniai rezistoriai skiriasi nuo įprastų?

Šunto rezistoriai yra skirti srovės matavimui ir turi labai mažas varžos vertes.Tai leidžia jiems sukurti nedidelį įtampos kritimą, kuris atspindi srovę.Įprasti rezistoriai naudojami bendriems tikslams, pvz., apriboti srovę arba dalyti įtampą, ir nėra skirti tiksliai nustatyti srovę.

2. Kodėl žemas pasipriešinimo temperatūrai koeficientas (TCR) yra svarbus šuntams?

Žemas TCR išlaiko atsparumą stabilią net kintant temperatūrai.Tai padeda išlaikyti tikslius srovės matavimus ir išvengti karščio sukeliamų klaidų.

3. Kada turėtų būti įdiegtos Kelvino jungtys?

Kelvino jungtys naudojamos, kai reikia didelio tikslumo, ypač esant labai mažoms varžos vertėms.Jie pašalina klaidas, kurias sukelia atsparumas švinui, ir pagerina matavimo tikslumą.

4. Ar šunto rezistoriai yra veiksmingi kintamosios srovės jutimui?

Šunto rezistoriai gali būti naudojami kintamosios srovės srovei nustatyti, tačiau tikslumas gali būti paveiktas esant aukštiems dažniams.Taip yra dėl parazitinio induktyvumo, kuris gali iškraipyti matavimą.

5. Kokių dažniausiai pasitaikančių klaidų reikėtų vengti naudojant šuntinius rezistorius?

Nenaudokite mažos galios rezistorių, nes tai gali perkaisti ir sugadinti.Neignoruokite savaiminio įkaitimo, nes tai turi įtakos tikslumui.Taip pat venkite praleisti Kelvino jungtis atliekant tikslius nustatymus, nes tai gali sukelti matavimo klaidų.
