Kaip veikia IoT įrenginiai: architektūra, komponentai ir veikimo veiksniai

IoT įrenginiai sujungia fizinį pasaulį su skaitmeniniais sistema, fiksuodami tikrojo pasaulio sąlygas, apdorodami duomenis, bendraudami per tinklus ir aktyvindami veiksmus. Jų veikimas priklauso ne tik nuo ryšio. Patikimam veikimui reikalingas tikslus fiksavimas, efektyvus apdorojimas, saugus bendravimas, energijos valdymas ir ilgalaikė sistemos stabilumas. Šis straipsnis paaiškina, kaip veikia IoT įrenginiai, pradedant duomenų rinkimu krašte ir baigiant debesų integracija bei realaus pasaulio diegimo aspektais.

Katalogas

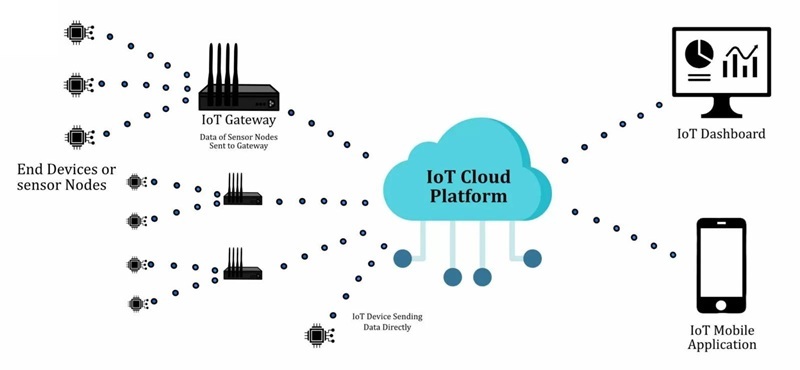

Kaip veikia IoT prietaisas

IoT produktą lengviau analizuoti, kai jis traktuojamas kaip uždara, išmatuojama kilpa: jis stebi fizinį pasaulį, paverčia tai, ką pastebėjo, į duomenis, kuriuos elektronika gali apdoroti, perkelia tuos duomenis į vietą, kur ji gali būti interpretuojama, ir tada suaktyvina atsaką. Daugelyje komandų pradedama nuo "ryšio" siekimo, ir tai yra suprantama, demonstracija atrodo puikiai, kai prietaisas realiuoju laiku atnaujina informacijos skydelį, tačiau lauke prietaisas vertinamas pagal tai, ar jis elgiasi taip pat 3-ą, 30-ą ir 300-ą dieną.

Kilpa turi išgyventi kasdienius apribojimus, kurie dažnai pasireiškia blogiausiu metu: ribota energija, nenuspėjamas delsimas, trikdžiai, kainų lubos ir besikeičiantys saugumo lūkesčiai. Kai kilpa suprojektuojama atsižvelgiant į šiuos apribojimus, tinklo ir debesų sluoksniai atrodo kaip švarus produkto pratęsimas, o ne staigmenų ir trapumo šaltinis.

Jutiklis: fizinio signalo pavertimas elektriniu

Prie krašto jutiklis paverčia tikrąjį kintamąjį į elektrinį atvaizdą, kurį prietaisas gali matuoti. Kintamasis gali būti aplinkos, mechaninis ar elektrinis, o jutiklio užduotis yra sukurti signalą, kuris išliktų interpretuojamas per temperatūros svyravimus, vibracijas ir montavimo kintamumą.

Įprasti tikrojo pasaulio kintamieji, kuriuos matuojama:

• Temperatūra

• Vibracija

• Slėgis

• Šviesa

• Judėjimas

• Srovė

• Dujų koncentracija

Jutiklio išvestis paprastai patenka į vieną iš dviejų kategorijų, o pasirinkimas daro įtaką viskam žemiau (priekinio dizaino, mėginių ėmimo ir triukšmo tolerancijos).

Įprasti jutiklių išvesties tipai:

• Analoginis: nuolat kintantis įtampos ar srovės signalas

• Skaitmeninis: paketizuoti rodiniai per I²C/SPI/UART

Ne laboratorinėmis sąlygomis matavimo tikslumas priklauso ne tik nuo paties jutiklio. Montavimo veiksniai, tokie kaip vieta, montavimo jėga, oro srautas, netoliese esantys šilumos šaltiniai, kabelių maršrutizavimas ir mechaninis sujungimas gali žymiai paveikti rezultatus.

Matavimo klaidas dažniausiai sukelia montavimo problemos, o ne patys jutikliai. Lankstūs montavimo paviršiai arba rezonansinės struktūros gali iškraipyti duomenis ir sukelti klaidingus rodinius. Laikydamiesi montavimo ir mechaninio dizaino kaip matavimo sistemos dalies, galima sumažinti problemų sprendimo laiką ir pagerinti matavimo patikimumą.

Sąlyga: analoginis priekis (AFE) ir signalo higiena

Daugelis įrenginių nukreipia žalius jutiklių išvestis per analoginį priekį (AFE) prieš skaitmenizuodami. Šiame etape tyliai formuojama, ar visa sistema dirbs su stabilia, patikima signalu, ar su kažkuo, kas veikia tik kontroliuojamomis sąlygomis.

Įprastos AFE funkcijos:

• Signalo šališkumas ir referencijos generavimas, kad signalai būtų laikomi ADC galiojančiame įėjimo diapazone

• Stiprinimas (įrankių stiprintuvai, stiprinimo etapai), kad būtų galima matuoti mažus signalus

• Filtravimas (mažo pralaidumo, antialiasinis filtravimas) triukšmui sumažinti ir klaidinančio didelio dažnio turinio ribojimui

• Apsauga (ESD struktūros, sprogimo apsauga, įvesties apkabos) išgyventi kabelių klaidoms ir tvarkymui

Tikruose veikimo aplinkose dažnai atsiranda triukšmo šaltiniai, tokie kaip varikliai, ilgai kabeliai, perjungimo reguliatoriai ir netoliese esantys radijo imtuvai. Šie poveikiai gali sukurti matavimo paklaidas, kurios gali pasirodyti atsitiktinės, kol šaltinis bus identifikuotas.

Geras žeminimas, tinkamas ekranavimas, ir pagrindinis antialiasinis filtravimas dažnai efektyviau pagerina signalo kokybę nei tik pasikliaujant kompleksiniu programinės įrangos filtravimu. Triukšmo šaltinio sprendimas paprastai suteikia patikimesnes matavimus ir sistemos veikimą.

Konvertuoti: ADC mėginių ėmimas su ketiniais kompromisais

Kai signalas yra analoginis, ADC konvertuoja jį į skaitmeninius mėginius. Pati konversija yra paprasta; kas reikalauja patirties, yra pasirinkti mėginių ėmimo parametrus, kurie gerai elgiasi realaus akumuliatoriaus ir tinklo ribose.

Du mėginių ėmimo pasirinkimai, kurie formuoja srauto elgesį:

• Mėginių ėmimo dažnis: pakankamai greitas, kad užfiksuotų reiškinį, bet ne per greitas, kad nesunaudotų energijos ir nesukurtų nereikalingų duomenų

• Rezoliucija: pakankamai smulkiai, kad būtų pastebimas reikšmingas pokytis, nesukeliant triukšmo ir svyravimo klaidingos tikslumo

Mėginių ėmimas geriausiai veikia, kai jis laikomas sistemos lygio sprendimu, o ne izoliuota specifikacija. Per didelis mėginių ėmimas gali tyliai priversti didesnę radijo veiklą (o radijo laikas dažnai yra tai, kas pirmiausia išsenka akumuliatorių). Neužtektinas mėginių ėmimas gali praleisti trumpus, operatyviai reikšmingus įvykius, slėgio sprogimus, smūgius, trumpus stabdymus, kurie vartotojams prisimena, nes tai buvo momentas, kai kažkas pavyko.

Apskaičiuoti: Mikrovaldiklio apdorojimas, laikas ir krašto logika

Mikrovaldiklis (MCU) paprastai skaito jutiklių duomenis disciplinuotu grafiku naudodamas laikmačius, pertraukėlius ir DMA, kad prietaiso laikas išliktų nuoseklus, net kai programinė įranga plėtojasi. Nuoseklus laikas yra viena iš tų detalių, kuri gali pasirodyti nuobodi, kol vieną dieną jūs derinatės sprendžiant laukinę problemą ir suvokiate, kad „signalas“ iš tikrųjų buvo grafiko svyravimas.

Dažnos MCU pusės apdorojimo užduotys:

• Skaitmeninis filtravimas (judantis vidurkis, mediana, IIR) triukšmui ir išsiskyrimams sumažinti

• Kalibravimas ir kompensavimas (offseto korekcija, temperatūros kompensavimas, linijinės analizės atlikimas)

• Taisyklės vertinimas (slenksčiai, histerezių, dvigubo klavišo jungiklio funkcija) siekiant išvengti nestabilaus perjungimo

• Lengvo svorio krašto analizė (features ištraukimas, anomalinės balai, kompresija) siekiant sumažinti pralaidumą ir debesų apdorojimą

Naudingas dizaino požiūris yra atskirti matavimo duomenis nuo sprendimų logikos. Jutiklių rodmenys gali svyruoti dėl normalios fizinės būklės, tuo tarpu stabili sistemos elgsena gali būti išlaikoma naudojant histerezių, laiko langus ir valstybės mašinos valdymą. Ši atskirtis padeda sumažinti klaidingus signalus, pagerina sistemos stabilumą ir užkerta kelią neteisingiems gedimo indikacijoms, kai atsiranda laikini matavimo svyravimai.

Ne kiekvienas sprendimas naudoja laukimą debesyje. Kai kurios veiklos yra laiko jautrios arba nukreiptos į pažeidimo vengimą, o nukeliant jas nuo įrenginio dažnai būna nemalonūs gedimo režimai, kai tinklas yra lėtas arba jo nėra.

Pavyzdžiai, dažnai tvarkomi vietoje:

• Perteklinės srovės atjungimas; perkaitimo apsauga; variklio užstrigimo aptikimas

Debesys linkę spindėti, kai užduotis yra naudinga iš platesnio konteksto ar ilgesnių laiko horizontų.

Debesų sprendimų kategorijos:

• Ilgalaikės tendencijų analizės ir prognozavimo priežiūra

• Kryžminis įrenginių koreliavimas

• Modelių atnaujinimai ir viso parko politikos pakeitimai

Praktinė taisyklė, su kuria dažnai susiduria komandos, yra paprasta: jei atidėtas komandas galėtų realiai sukelti žalą, prietaisas turėtų apsaugoti save pirmiausia ir pranešti vėliau. Toks požiūris paprastai yra konservatyvus gerąja prasme, ypač kai esate tas, kuris yra atsakingas tinklo priežiūros metu.

Bendrauti: Radijo/Laidinio ryšiai ir taikomosios protokolai

Ryšio sluoksnis perduoda telemetriją į telefoną, vartus ar debesų galinių taškų. Pasirinkti ryšio technologiją labiau svarbu ne kas madinga, o kas atitinka fizinę aplinką, diegimo modelį ir energijos biudžetą.

Dažnos ryšio galimybės:

• Wi‑Fi; BLE; Zigbee/Thread; mobilusis (LTE-M/NB-IoT); Ethernet

Virš ryšio sluoksnio įrenginiai naudoja taikomuosius protokolus, kad struktūrizuotų ir perduotų žinutes. Teisingas protokolas paprastai priklauso nuo to, ar produktas reikia srautinės telemetrijos, konfigūracijos darbo srautų ar suderinamumo su esama verslo infrastruktūra.

Dažni taikomieji protokolai:

• MQTT

• HTTP

Realių diegimų stabilus ryšys retai pasiekiamas. Prieigos taškai perkraunami, vartai dingsta, mobiliojo ryšio aprėptis keičiasi, o trikdžiai atsiranda ir dingsta. Įrenginiai jaučiasi daug patikimesni, kai jie gali saugoti duomenis, bandyti darbus saikingai (ne taip, kad DDoS'intų tinklą) ir išlaikyti aiškią paskutinę žinomą būsena, kad sistema išliktų suprantama, kai ryšiai yra tolimi.

Telemetrija paprastai yra apsaugota TLS, kad būtų užtikrinta konfidencialumas ir vientisumas. Daugelyje produktų pirmasis saugumo laimėjimas yra tiesiog užtikrinti, kad šifravimas būtų įjungtas visur, tačiau patvarus saugumas eina toliau, kad identitetas ir atnaujinimai būtų valdoma viso įrenginio gyvavimo laikotarpiu.

Bendrieji saugumo statybiniai blokai:

• Unikalūs įrenginio identitetai ir sertifikatais pagrįstas autentifikavimas

• Saugus raktų saugojimas (saugūs elementai ar MCU pasitikėjimo zonos)

• Pasirašytas programinė įranga ir saugus paleidimas, siekiant sumažinti neįgalioto kodo vykdymo galimybę

Yra modelis, kurį patyrę komandos atpažįsta (dažnai po to, kai jį išmoksta sunkiai): saugumo darbas yra daug mažiau skausmingas, kai identitetas, raktų valdymas ir atnaujinimo keliai yra suplanuoti anksti. Kai tos pamatai yra suplanuoti nuo pat pradžių, įrenginys linkęs išlikti aptarnaujamas kelerius metus, o ne tik iki pirmo didelio lauko atnaujinimo.

Debesys ir Duomenys

Debesyje (arba vietinio platformoje) duomenys yra saugomi, dažnai laiko serijų sistemose, tada sujungiami ir analizuojami. Debesis yra ten, kur brangios telemetrijos gali būti paverstos išvestimis, kuriomis kas nors iš tikrųjų veiks, ar tai būtų vartotojas, operatorius ar automatizuotas politikos variklis.

Bendros debesų išvestys:

• Įspėjimai (ribų pažeidimai, gedimų aptikimas)

• Prognozės (likęs naudingas gyvenimas, nukrypimo aptikimas)

• Valdymo skydeliai (KPI, tendencijos, flotilės/įrenginio būklė)

• Valdymo komandos (nustatymo taškai, grafikų, įgalinimo/išjungimo veiksmai)

Debeso vertę lengviausia užfiksuoti, kai komandos iš anksto nusprendžia, kokias sprendimus duomenys turėtų paremti. Be to, disciplinos, telemetrija linkusi tapti brangiu fono triukšmu, kurį patikimai renkamai, tarnaujamai sąžiningai, o paskui retai naudojama su pasitikėjimu.

Veikimas: Komandų vykdymas saugiai ir pakartotinai

Komandos, siunčiamos atgal į įrenginį, valdo veikėjus, ir ši loop dalis yra ta, kur hardware realybė tampa garsiai. Veikimas reikalauja, kad valdiklių grandinės būtų pritaikytos kroviniai, ir tai pasinaudoja apsauginiais keliais, kurie leidžia gedimams būti nuspėjamiems, o ne chaotiškiems.

Bendrieji veikėjai:

• Varikliai

• Vožtuvai

• Relės

• Šildytuvai

• LED

• Garsiakalbiai

Bendri valdikliai ir apsaugos elementai:

• MOSFET’ai; relės; H-tilteliai; triakai (priklausomai nuo krovinio savybių)

• Atgaliniai diodai ir snubber’iai (induktyviems krovinams)

• Srovės aptikimas ir šilumos apsaugos

• Būsenos patvirtinimas, kai tai įmanoma (ribiniai jungikliai, padėties atsiliepimai, elektros parašai)

Patikimumo mąstymo būdas, kuris dažnai atsiperka, yra manyti, kad veikimas yra ten, kur koncentruojasi rizika. Jutikliai dažnai tyliai genda; veikėjai gali nepavykti taip, kaip vartotojai iš karto atkreipia dėmesį. Paprasti apsaugos, laikinosios užkardos, tarpusavio mechanizmai, psichinės patikros dažnai užkerta kelią kaskadinių problemų atsiradimui ir leidžia sistemai jaustis patikimesnei nei neišvengiamuose keistuose kraštinėse atvejuose.

Ciklui kartojasi

Šis jausmas; skaičiuoti, bendrauti, aktai, ciklas kartojasi nepertraukiamai. Vietoje, jis gali veikti milisekundėmis; debesies aplinkos važiavimas gali užtrukti sekundes, priklausomai nuo tinklo ir užpakalinio apkrovimo. Geras produktas laiko laiką ir energiją kaip projektavimo įtempimus, kurie formuoja kiekvieną kitą sprendimą, o ne kaip požiūrius, kuriuos reikia optimizuoti pabaigoje.

Bendros sistemos lygio strategijos:

• Naudokite krašto apdorojimą, kad sumažintumėte nereikalingas perdavimus

• Grupė ir suspausti telemetriją, kai tolerancija delsimas tai leidžia

• Miegoti agresyviai ir žadinti prognozuojamai akumuliatorių maitinamiems įrenginiams

• Išlaikykite „minimumo gyvenamąjį elgesį“ net tada, kai debesies neįmanoma pasiekti

Patvarus IoT įrenginys nėra apibrėžiamas jokiu vieninteliu komponentu. Jis apibrėžiamas pagal tai, kaip ramiai visos kilpos elgiasi, kai realybė nukrypsta nuo plano: triukšmingi signalai, laikinas tinklas, senstantys prietaisai ir neprognozuojamas vartotojo elgesys. Projektavimas, atsižvelgiant į šias sąlygas, dažnai yra skirtumas tarp demo, kuris veikia vieną kartą, ir produkto, kuris išlaiko savo nusiraminimą metų metus.

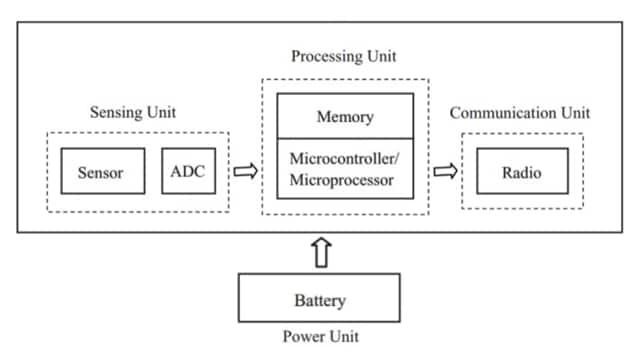

Elektroniniai komponentai IoT įrenginių našumui

IoT aparatūra linkusi jaustis patikima tik tada, kai jutiklių įvestys, skaičiavimas, saugojimas, energijos tiekimas ir ryšys yra suformuoti kaip vienas nuolatinis signalas ir energijos kelias.

Jutiklio rodmenys retai išlieka prasmingi, jei nuolatinė įtampa pasikeičia, jei laikrodis vibruoja, arba jei duomenų kelias kartais praranda baitus apkrovos metu. Radijo ryšys retai išlieka naudojamas, jei maitinimas sumažėja perdavimo pliūpsnių metu, jei oscilatorius triukšmingas, arba jei kredencialų tvarkymas yra nekonsistentiškas per perkrovimus.

Daugelis komandų sužino, kad patikimumas dažnai pagerėja labiau sutraukiant ribas tarp blokų, nei pridėjus dar vieną funkciją: prognozuojami geležinkeliai, ribotas laikas, kontroliuojamas triukšmo poravimas ir gedimo elgesys, kuris yra suprantamas, kai kažkas sugenda.

Dizaino tikslas nėra „puikios dalys“, bet sąsajos, kurios elgiasi taip pat tiek kūrimo suole, tiek pilotinėse diegimuose, tiek po mėnesių lauke.

Jutiklis

Jutikliai paverčia realaus pasaulio sąlygas į elektrinius signalus, tačiau kasdienio produkto elgesį formuoja detalės, kurios gali atrodyti mažos, kol lauko duomenys nesukelia nepatogiai didelių jausmų.

Triukšmas, nusidėvėjimas, montavimas, oro srautas, kondensacija ir kabelių maršruto parinkimas turi būdą paversti švarų laboratorinį grafiką į netvarkingas pasiskirstymus, kuriuos programinė įranga turi išgyventi.

Atstumas ir raiška turi atitikti priimamus sprendimus, o ne antraščių specifikacijas. Per jautrūs nustatymai dažnai sustiprina triukšmą ir nusidėvėjimą, kas tendencingai didina klaidingus teiginius ir tyliai padidina skaičiavimo laiką bei radijo laiko eterį. Mažiausias galimas atstumas gali atrodyti ginčytinas per dizaino apžvalgas, tačiau lauko elgesys dažnai palaiko šiek tiek platesnį atstumą, kuris sukuria stabilias, lengviau interpretuojamas matavimas. Jei apatinis modelis ar ribos vis tiek suminkštins duomenis, per daug stumti žalią jautrumą gali iš pradžių jaustis maloniai, o vėliau virsti nuostoliu, kai pasirodo palaikymo bilietai.

Nusidėvėjimas, senėjimas ir ekspozicija lemia, ar matavimai išlieka patikimi po mėnesių ar metų.

Kalibracija paprastai veikia geriau, kai ją vertina kaip gyvavimo ciklo rutiną, o ne kaip vieną gamyklos ritualą, kurio visi tikisi, kad jis išliks amžinai.

• Gamyklinei kalibracijai su saugomais koeficientais.

• Pakartotinės kalibracijos dirbtuvių paskatų (numatytų, įvykių pagrindu arba techniko pagalba).

• Savikontrolės rutinos, kurios žymi atstumius, klipavimą ir prisotinamumą.

Komandos, siekiančios aptarnaujamų produktų, dažnai atideda nuosaikų flash ir skaičiavimą kalibracijos metinėms, sekimui ir protinėms patikroms, nes tai pigiau nei aiškinti nekonsistentiškus rodmenis po diegimo.

Mėginio dažnio pasirinkimas paprastai tampa derybų tarp fizikos, akumuliatoriaus ir duomenų naudingumo. Mėginys per lėtai kelia aliuziją ir praleistus įvykius, kuriuos gali būti sunku diagnozuoti, nes duomenys vis dar atrodo įtikinamai. Mėginys per greitai didina energijos suvartojimą ir duomenų tūrį, o tai gali sukurti iliuziją apie geresnius įžvalgas, nesuvokdami, kad tai tikrai nesprendžia problemų.

Gerai veikiantis modelis yra sugauti fenomeną su pakankamu marža, filtruojant anksčiau (analoginį, kai tai tikrai padeda; skaitmeninį, kai to pakanka), ir sumažinant mėginius ataskaitoms.

Tai dažnai suteikia geresnius akumuliatoriaus rezultatus nei agresyvus mėginys, tikintis, kad debesų analitika kompensuos vėliau.

Ar išorinis ADC yra pagrįstas, paprastai priklauso nuo raiškos, įėjimo varžos, referencinio stabilumo ir triukšmo tolerancijos. MCU integruoti ADC dažnai gerai pasirodo vidutinės raiškos jutikliams, tuo tarpu tikslūs signalai dažnai baus už atsitiktines išdėstymo ir referencijos pasirinkimus.

• Žemo triukšmo referencijos pasirinkimas ir referencijos maršrutas.

• Žemės strategija, apsauginiai pėdsakai ir grąžinimo kelio kontrolė.

• Šarvai ir tyčinis kabelių maršrutas šalia jungčių.

• ESD apsauga, įdiegta ten, kur ji iš tikrųjų perima perėjimus.

Maži PCB pokyčiai gali reikšmingai sumažinti vibruojimą ir pagerinti pakartojamumą, ypač didelio impedanso šaltiniuose ar mažos srovės analoginiuose signaluose, kur „beveik gerai“ tampa matomai nestabilūs produkcijos duomenyse.

Mikrovaldiklis (MCU)

MCU veikia kaip operatyvinis centras: jis skaito jutiklius per GPIO, I²C, SPI ir UART; apdorojia signalus; vykdo išvadas, kur tai tinkama; valdo energijos režimus; ir įjungia išėjimus.

Kai MCU elgesys yra prognozuojamas, visas prietaisas jaučiasi ramus; kai jis toks nėra, sugadinimai paprastai atrodo atsitiktiniai, net kai priežastis yra deterministinė.

Stabilus programinė įranga paprastai atsiranda iš aiškių būsenių mašinų ir aiškiai apibrėžtų ribų. Įvykio valdomos dizaino schemos, naudojančios pertraukas, DMA ir laikmačius, paprastai viršija apklausos ciklus atsakomybe ir energija, ypač įrenginiuose, kurie dažnai miega.

Kai komandos apibūdina atsitiktinius užšalimus, kaltininkas dažnai yra vienas iš kelių kartojančių pažeidėjų: neribotas darbas pertraukoje, bendros magistralės uždarymas, prioritetų inversija, arba atminties fragmentacija, kuri niekada nebuvo išbandyta ilgalaikio veikimo.

RAM ir flash planavimas veikia geriau, kai jis apima tai, kas vyksta po pirmojo demonstravimo sėkmės.

• Tinklo buferiai ir TLS perteklinės išlaidos (įskaitant blogiausio atvejo rankinį elgesį).

• Žurnalavimas, metrikos ir avarijų išvadai, kurių inžinieriai vėliau maldauja.

• OTA staging erdvė, plius metaduomenys integriteto patikroms.

• Funkcijų pletra, kuri prognozuojamai atsiranda po pilotų atsiliepimų.

Per mažas atminties dydis dažnai lieka tylus iš pradžių, o vėliau tampa skausmingas, kai diagnostika ir atnaujinimo saugumas tampa pagrindiniais įrankiais valdyti lauko riziką.

Įrenginiai, kurie turėtų būti patikimi, paprastai gauna naudos iš saugaus paleidimo, saugomos rakto atminties, aparatinės įrangos šifravimo pagreitimo ir tikro atsitiktinio skaičių generatoriaus. Iš diegimo patirties saugumo pertvarkos dažnai jaučiasi nepatogiai, nes jos susiduria su gabenamų aparatinės įrangos apribojimais ir ilgalaikėmis teisėmis.

MCU pasirinkimas (arba saugaus elemento pridėjimas), kuris palaiko stiprią tapatybę ir matuojamą paleidimą, dažnai sumažina protingo programinės įrangos kiekį, reikalingą kompensuoti silpnus pasitikėjimo šaknis.

SWD/JTAG prieiga ir praktinis testavimas dažnai nusprendžia, ar ankstyvas gamyba yra kontroliuojama, ar chaotiška.

• SWD/JTAG prieigos planavimas ir užrakinimo strategija gamybai.

• Bandymo plokštelės ir išmatuojamos schemos didelio tūrio įtaisams.

• Energijos ruožo jutikliai ir išmatuojami mazgai greitam trižmui.

Mažas bandymų infrastruktūros kiekis gali sutaupyti komandoms savaites nemalonios spėlionės, kai pirmas didelis partijos išleidžia kampinius atvejus, kurie niekada neatsirado rankų darbo prototipuose.

Ryšio moduliai

Ryšio modulis formuoja daugiau nei ryšio biudžetą: jis veikia tokias sritis kaip nuotolinis valdymas, atnaujinimo elgesys, palaikymo srautai ir nustebinantis skaičius gedimų rūšių.

Baterijos įrenginiuose, radijo elgesys dažnai dominuoja energijos suvartojimą, todėl ryšio sprendimai dažniausiai tampa slaptomis baterijos gyvavimo sprendimais.

Pasirinkimas dažnai balansuoja diapazoną, delsą, pralaidumą, topologiją ir energijos biudžetą, objektyviai žvelgiant į operacinį trintį.

• BLE trumpam atstumui, mažai energijos ir išmaniojo telefono rengimui.

• Wi‑Fi didesniam pralaidumui su didesniais srautiniais srovėmis ir griežtesniais energijos vientisumo reikalavimais.

• Thread/Zigbee tinklams ir mažos galios namų/pramonės diegimams.

• LoRaWAN ilgalaikiams, mažo duomenų srauto ir griežto krovinio disciplinai.

• LTE‑M/NB‑IoT plačiai aprėpčiai su operatoriaus apribojimais ir sudėtingesniu nuotoliniu valdymu.

Komandos dažnai jaučiasi palengvintos, kai pripažįsta, kad „radijo pasirinkimas“ yra neatskiriamas nuo programinės įrangos pakartojimo strategijos, srauto smailių valdymo ir vartotojo kantrybės per nustatymą.

Stiprus modulis vis tiek gali nuvilti, jei antena yra netinkamai išdėstyta, pakoreguota dėžute arba eksponuota triukšmingiems grįžimams.

• Antenos area zonavimas ir kontroliuojamos impedancijos maršrutas.

• Dėžutės efektai ir vartotojo sąveikos testavimas.

• Išspinduliuotos emisijos patikrinimai ir jautrumo tyrimai.

Kai ryšio margina yra plona, programinės įrangos pakartojimai gali užmaskuoti simptomus kurį laiką, tačiau baterijų sąnaudos kaupiamos tokiu būdu, kad operacijos komandos pastebi seniai prieš inžinieriai tai mato laboratorijoje.

Ryšio dizainas turi išgyventi realius srautus, o ne idealizuotus demonstravimus.

• Nuotolinis valdymas, kuris toleruoja dalinius gedimus ir dažnas vartotojų klaidas.

• Atšaukimo ir pakartojimo logika, kuri išvengia savarankiškai padarytų baterijų išleidimo spiralės.

• Klajojimo elgesys plius SIM/eSIM gyvavimo ciklo valdymas mobiliesiems įrenginiams.

• OTA su autentifikavimu, grąžinimu ir pralaidumo atsižvelgimu į tvarkymą.

OTA funkcijos mažiau veikia kaip blizganti funkcija ir daugiau kaip ilgalaikio priežiūros kanalas; kai ji yra neformaliai traktuojama, įrenginiai dažnai tampa brangūs palaikyti, net jei pirmas paleidimas atrodo gerai.

Energijos valdymas

Energijos dizainas išlaiko įrenginį gyvą, pakartotiną ir nuobodų, geriausia prasme. Jis apima reguliatorius, įkrovimus, kuro matavimą, apkrovos perjungimą ir apsaugos pasirinkimus, kurie turi valdyti tiek maksimalias srovės veiklas, tiek giliuoju miegu tikėtinus dalykus.

Buck/boost/LDO pasirinkimas pasinaudoja efektyvumo vertinimu visame apkrovos diapazone, o ne tik viename veikimo taške. Miego būsenos ramybės srovė dažnai nulemta, ar produktas atitinka baterijos lūkesčius.

Radijo dažnai sukuria aštrius srovių smūgius; didelė talpa, žemo impedanso maršrutas ir stabilūs valdymo junginiai paprastai nusprendžia, ar sistema išlieka aktyvi perduodant. Daugybė paslaptingų perkrovimų galiausiai atsekama atgal į tranzitinius nuostolius, o ne į programinę įrangą, kas gali būti nuolankus, bet naudingas pamokymas integracijos metu.

Baterijos gyvavimo laikas paprastai laimimas miego metu, kai mažos nuostoliai kaupiasi į išmatuojamus nuostolius.

• Giliojo miego konfigūracija, naudojant tik tikrą naudojamus pabudimo šaltinius.

• RTC arba mažos galios laikmačiai periodiniams pabudimams.

• GPIO arba jutiklių pertraukos įvykio valdomiems pabudimams.

• Energijos uždengimas jutikliams ir periferijoms, kurioms nereikia nuolatinio paramos.

Miegų srautų matavimas ankstyvuoju etapu tikrame aparate, o vėliau neįprastų mikroampų padidinimų vertinimas kaip klaidos, paprastai padeda užkirsti kelią lėtam augimui, kai daugelis „beveik išjungtų“ blokų tyliai sumažina veikimo laiką.

Krovimo IC pasirinkimas priklauso nuo chemijos, šiluminių ribų, reguliavimo apribojimų ir numatomos aplinkos. Kuro matuoklio pasirinkimas turi atspindėti tikslumo poreikius pagal temperatūrą, apkrovą ir senėjimą. Lauko arba nešildomose diegimuose žemos temperatūros elgesys dažnai tampa suvokiamos kokybės veiksniu, todėl konservatyvios įtampos ribos ir sąžiningas talpos ataskaitų teikimas sumažina staigių išjungimų skundus.

Per dideli srovės, per dideli įtampos, atvirkštinė poliariškumas ir ESD elgesys turėtų būti traktuojami kaip įprastos darbo sąlygos daugelyje diegimų. Pramoninės aplinkos dažnai sukuria kabelių iškrovimo įvykius ir indukcinius momentinius procesus, kurie gali atrodyti kaip „blogas laikas“, nebent dizainas jų numato. Tinkamos apkabos, fuzės, TVS diodai, įsijungimo valdymas ir izoliacijos sprendimai dažnai nusprendžia, ar įrenginys išgyvena pirmąjį mėnesį su nesugadinta reputacija.

Saugojimo komponentai

Saugojimas saugo programinę įrangą, konfigūraciją, sertifikatus ir žurnalus. Pasirinkimas tarp NOR/NAND flash, EEPROM, FRAM, eMMC ar microSD paprastai remiasi ištverme, našumu, BOM kaina ir tuo, kaip skausmingas sugadintas rašymas būtų operatyviai.

Tikri įrenginiai susiduria su tarpuose, stebėjimo atstatymais ir daliniais rašymais.

• Patikros suma ar CRC konfigūracijai ir žurnalams.

• Dėvėjimosi lygiavimas arba ribotas rašymo dažnumas flash pagrindu veikiančiuose laikmenose.

• Žurnalavimas arba pridėjimo tik įrašai duomenims, kurie negali būti rašomi per pusę.

Dažnas operatyvinis modelis yra žiedinės atminties žurnalo rašymas su apribotais rašymo greičiais, kuris riboja tylų ištvermės sunaudojimą, paliekant pakankamai pėdsakų problemoms spręsti.

A/B programinės įrangos vietos kartu su patvirtintu paleidimu ir atstatymo logika suteikia praktinį saugos tinklą pertrūkusių atnaujinimų metu. Be šių apsaugos priemonių, vienas energijos praradimas atnaujinimo metu gali palikti įrenginius lauke. Produktai, kurie sklandžiai plečiasi, paprastai vertina atkuriamumą tokiu pačiu lygiu kaip siuntimo funkcijos, nes palaikymo išlaidos paprastai atitinka atkūrimo istorijos kokybę.

Sertifikatus ir raktus reikėtų saugoti atsižvelgiant į apsaugą nuo klastojimo ir prieigos kontrolę, o ne tik kur nors nepažeidžiamame. Net ir turint saugų saugojimą, planai dėl rakto keitimo, atšaukimo ir incidentų reakcijų sumažina ilgalaikį pavojų, kai akredituota informacija nuteka arba laivas yra iš dalies pažeistas.

Sąsajos komponentai

LED, ekranai, mygtukai, mikrofonai, kameros ir biometriniai jutikliai formuoja naudojamumą, tačiau jie taip pat įtraukia energiją, EMI riziką ir privatumo aspektus. UI, kuris atrodo nuoseklus kai patiriama stresas, dažniausiai atspindi disciplinuotą elektros dizainą labiau nei UI poliravimą.

Mygtukams dažnai reikia išvalyti ir ESD apsaugos, kad būtų išvengta retkarčių klaidų.

Mikrofonams ir kameroms dažnai reikia švarių geležinkelių ir kruopštaus žemės, kad būtų išvengta perversmų, kuriuos naudotojai interpretuoja kaip „trūkumus“.

• Jautrių analoginių kelių atskyrimas nuo didelio srovės jungimo ir RF kelių.

• Grąžinimo kelio planavimas, kad būtų sumažintas triukšmo jungimasis.

• Šarvavimo ir filtravimo pasirinkimai, atitinkantys korpusą ir kabelių strategiją.

Pertraukiami UI gedimai dažnai sukelti radijo ar variklių sukibimo, o juos ištaisyti su išdėstymu ir žemės disciplina gali būti nepaprastai malonu, palyginti su begaliniu programinės įrangos problema sprendimu.

Įrenginiai elgiasi labiau numatomai, kai jie turi neprisijungusią istoriją, kuri nepriklauso nuo prieitinio tinklo.

Aiškus vietinis grįžtamasis ryšys (aiškūs LED būsenos ir minimalus, tikslus klaidų signalizavimas) paprastai mažina palaikymo naštą ir išvengia vartotojų nusivylimo, kuris kyla dėl tyliai besibaigiančio elgesio.

Veikėjai

Veikėjai paverčia valdymo intencijas į judesius, šilumą ar jėgą, ir jie paprastai reikalauja sąsajos grandinės už tiesioginio MCU pin'o. Kadangi veikėjai sąveikauja su fiziniu pasauliu, gedimų režimai paprastai yra matomi, brangūs ir emocingai eskaluojami naudotojams. Varikliai, solenoidai, vožtuvai ir relės paprastai reikalauja MOSFET grandžių, H-tiltų arba specialių vairuotojų IC, tinkamų tikroms srovėms ir momentiniams.

• Atgalinės diodai arba snuberiai induktyviems apkrovoms.

• Srovės matavimas, kad būtų aptiktas užstrigimas ir atsakas į perjungimus.

• Šilumos dizaino apsvarstymas nuolatiniams arba didelio darbo apkrovoms.

Lauko patirtis dažnai rodo, kad su veikėjais susiję klausimai yra dažnas gedimų šaltinis, o konservatyvus deratingas ir klaidų nustatymas paprastai gerina laivo elgesį taip, kad palaikymo komandos greitai pastebi.

Įrenginys turėtų išlikti saugus, kai programinė įranga sugenda, debesys nepasiekiami arba komandos atvyksta vėlai.

• Stebėjimo laikikliai ir atstatymo strategija, suderinti su saugiais išėjimais.

• Numatyto saugaus išėjimo būsenos apibrėžtos pagal veikėją ir pagal režimą.

• Mechaninės saugojimo pozicijos, kur jos reikalauja.

Patvariausi dizainai traktuoja ryšio praradimą kaip normalų veikimo režimą ir tiksliai apibrėžia, ką veikėjas daro šiuo laikotarpiu, todėl elgesys išlieka prognozuojamas, net kai viskas kitas yra netobula.

Sistemos lygio integracija

Didelės įtakos patobulinimai dažnai kyla iš integracinių praktikų, kurios priverčia visą sistemą anksti kalbėti tiesą.

• Energijos vientisumo patvirtinimas esant blogiausioms radijo ir veikėjų apkrovoms.

• Triukšmo kontrolė per analoginius jutiklius, jungiklius ir didelės srovės tvarkykles.

• Paleidimo, atnaujinimo ir atkūrimo srautai su matuojamais būsenomis ir aiškia stebimumu.

• Aplinkos testavimas (temperatūra, drėgmė, vibracija), pasirinktas atsižvelgiant į faktines diegimo sąlygas.

Kai šios veiklos laikomos kasdieniu inžinierijos darbu, o ne baigiamuoju ceremonijų etapu, komponentų pasirinkimai paprastai tampa mažiau dramatiški, o įrenginio elgesys linkęs išlikti nuoseklus nuo prototipo iki masinio diegimo.

Išvada

Sėkmingi IoT sistemų pasitikėjimai remiasi visa ir patikima duomenų kilpa, kuri apima jutiklių, signalo kondicionavimo, apdorojimo, komunikacijos, saugumo ir energijos valdymo veiklas. Kiekvienas etapas veikia bendrą našumą, baterijos tarnavimo laiką, tikslumą ir vartotojo patirtį. Subalansuojant aparatinę, programinę įrangą, tinklavimo ir operacinius apribojimus, IoT įrenginiai gali teikti patikimą stebėjimą, valdymą ir automatizavimą plačiame taikymo spektrą.

Dažnai užduodami klausimai [FAQ]

1. Kodėl daugelis IoT projektų žlunga dėl matavimo kokybės, o ne ryšio problemų?

Ryšys dažnai gauna daugiausiai dėmesio plėtros metu, nes skydeliai ir debesų integracijos yra labai matomi. Tačiau netikslūs matavimai, kuriuos sukelia prasta jutiklių vieta, vibracija, oro srauto poveikis, šilumos jungimasis, triukšmas ar instaliacijos klaidos, gali sugriauti visą sistemą. Jei pradiniai duomenys yra nepatikimi, net pačios pažangiausios analizės, debesų platformos ir komunikacijos tinklai negali pateikti patikimų sprendimų. Ilgalaikė IoT sėkmė paprastai prasideda nuo stabiliai matuojamų duomenų, o ne nuo sudėtingų ryšio funkcijų.

2. Kodėl jutiklių tvirtinimas turėtų būti laikomas dalimi pačios jutiklių sistemos?

Jutikliai matuoja fizines sąlygas per savo interakciją su supančia aplinka. Tvirtinimo jėga, korpuso dizainas, kabelių maršruto organizavimas, oro srautas, vibracijos perdavimas ir šilumos kontaktas gali visus pakeisti, kaip jutiklis suvokia. Puikiai kalibruotas jutiklis vis tiek gali pateikti klaidingus rodmenis, jei jis yra prastai sumontuotas. Daugelyje diegimų, su instaliacija susijusios klaidos sukelia daugiau matavimo neapibrėžtumo nei patys jutiklių specifikacijos, todėl mechaninė integracija yra esminė bendro jutiklių našumo dalis.

3. Kodėl per daug mėginių dažnai yra paslėpta grėsmė baterijos gyvavimo laikui IoT įrenginiuose?

Mėginio duomenų rinkimas dažniau nei būtina padidina apdorojimo darbo krūvį, atminties naudojimą ir komunikacijos veiklą. Kadangi belaidis perdavimas dažnai yra didžiausias energijos vartotojas baterijomis maitinamuose IoT produktuose, perteklinio duomenų kaupimas gali netiesiogiai padidinti radijo naudojimą ir sumažinti veikimo laiką. Nors dideli mėginių ėmimo dažniai gali pasirodyti, kad gerina tikslumą, jie dažnai sukuria didesnius duomenų rinkinius, nesuteikdami reikšmingų patobulinimų sprendimų kokybėje. Efektyvios mėginių ėmimo strategijos subalansuoja įvykių nustatymo reikalavimus su energijos suvartojimu ir ataskaitų teikimo poreikiais.

4. Kodėl sėkmingi IoT įrenginiai atskiria matavimo logiką nuo sprendimų priėmimo logikos?

Apdoroti jutiklių duomenys natūraliai svyruoja dėl triukšmo, aplinkos variacijų ir normalių procesų elgsenos. Jei kiekvienas matavimas tiesiogiai sukelia veiksmą, sistemos gali tapti nestabilios ir generuoti melagingus signalus. Atskyrus matavimo rinkimą nuo sprendimų logikos naudojant histerezius, būsenų mašinas, filtravimą, laikinius langus ir patvirtinimo taisykles, įrenginiai gali išlikti reaguojantys, tuo pat metu išvengdami nereikalingų reakcijų į laikinas svyravimus. Šis požiūris pagerina patikimumą ir sukuria labiau prognozuojamą sistemos elgseną realiomis sąlygomis.

5. Kodėl dauguma kritinių IoT sprendimų apdorojami lokaliai, o ne perduodami į debesį?

Debesų sistemos teikia vertingą ilgalaikę analizę, laivyno valdymą ir prognozuojančius įžvalgas, tačiau tinklo delsimas ir sutrikimai gali padaryti juos netinkamus laiko jautrioms apsaugos funkcijoms. Įvykiai, tokie kaip srovės perteklius, perkaitimas, variklių sustojimas arba saugos išjungimai, dažnai reikalauja skubaus veiksmų. Laukdami debesų patvirtinimo, įrenginys gali patirti žalą arba nesaugias sąlygas. Štai kodėl kritinės apsaugos ir valdymo sprendimai dažnai vykdomi pakraščiuose, kol debesų platformos orientuojasi į stebėjimą ir optimizavimą.
