Tyrinėjame MOV (Metal Oxide Varistor) veikimo principą, taikymą ir pasirinkimo vadovą

Metalų oksido varistoriai (MOV) yra plačiai naudojami apsaugos nuo siūbavimų prietaisai, kurie padeda apsaugoti elektroninius grandynus nuo pereinamųjų perdegimo įvykių, kuriuos sukelia žaibo smūgiai, keitimo operacijos, varikliai ir elektros gedimai. Automatiškai pereinant iš didelės varžos būsenos į mažos varžos būseną per įtampos siūbavimą, MOV nukreipia perteklinę energiją nuo jautrių komponentų. Šiame straipsnyje paaiškinama, kas yra MOV, kaip jie veikia, jų konstrukcija, elektrinės savybės, apsaugos mechanizmai, pasirinkimo kriterijai ir praktiniai taikymai elektroninėse ir elektros sistemose.

Katalogas

Kas yra MOV?

Metalų oksido varistorius (MOV) yra elektroninis apsaugos komponentas, naudojamas grandinėms apsaugoti nuo įtampos siūbavimų ir pereinamųjų perdegimo įvykių. Jo pagrindinė paskirtis yra užkirsti kelią pernelyg didelės įtampos patekimui į jautrius elektroninius komponentus, kurie gali būti sugadinti staigių elektros sutrikimų metu.

MOV dažnai vadinamas įtampos priklausomu rezistoriumi, nes jo varža automatiškai keičiasi pagal įtampą, taikomą jo terminalams. Normalios veikimo sąlygomis jis išlieka labai laidus. Kai įvyksta įtampos siūbavimas, jo varža greitai nukrenta, leidžiant nukreipti perteklinę energiją nuo saugomo grandinės.

Šis automatinis atsakas daro MOV vienu plačiausiai naudojamų apsaugos nuo siūbavimų komponentų elektroninėse ir elektros sistemose.

MOV elgesys normaliais sąlygomis

Normalaus veikimo metu įtampa MOV lieka žemiau jo apsaugos slenksčio. Tokiu atveju prietaisas rodo labai didelę varžą ir leidžia tekėti tik labai mažai nuotėkio srovei.

MOV elgiasi beveik kaip atviras grandinės ir turi nedidelį poveikį apsaugoto įrenginio veikimui. Srovė ir toliau teka per numatytą grandinės kelią, kol MOV išlieka budinčioje būsenoje.

Kadangi per prietaisą teka labai mažai srovės, energijos suvartojimas normaliu veikimu yra minimalus.

MOV reakcija į įtampos siūbavimus

Įtampos siūbavimus gali sukelti žaibo smūgiai, komunalinių paslaugų perjungimo operacijos, variklio įsijungimas ir išjungimas, elektros gedimai arba kiti pereinamieji sutrikimai.

Kai taikoma įtampa viršija MOV slenkstį, prietaisas reaguoja beveik iš karto. Jo varža greitai sumažėja ir jis pradeda perduoti žymiai didesnę srovę.

Šis staigus pokytis sukuria mažos varžos kelią, leidžiantį nukreipti perteklinę siūbavimo energiją nuo apsaugotos grandinės. Tuo pačiu metu MOV padeda apriboti įtampą jautriems komponentams iki saugesnio lygio. Ši apsauginė veikla vadinama įtampos užspaudimu.

Kaip MOV apsaugo elektroninius grandynus

MOV apsaugo grandines, suteikdami alternatyvų kelią siūbimo srovei.

Normalios veiklos metu MOV yra neaktyvus ir nesikiša į grandinės veikimą. Kai pasirodo įtampų pikai, prietaisas greitai tampa laidus ir nukreipia didelę dalį sūkurinės energijos nuo pažeidžiamų komponentų.

Tai sumažina įtampos stresą integruotoms grandinėms, tranzistoriams, mikrovaldikliams, MOSFET'ams ir kitiems puslaidininkiniams prietaisams. Pasibaigus sūkiui ir sugrįžus normaliai įtampai, MOV automatiškai grįžta į aukštos varžos būseną.

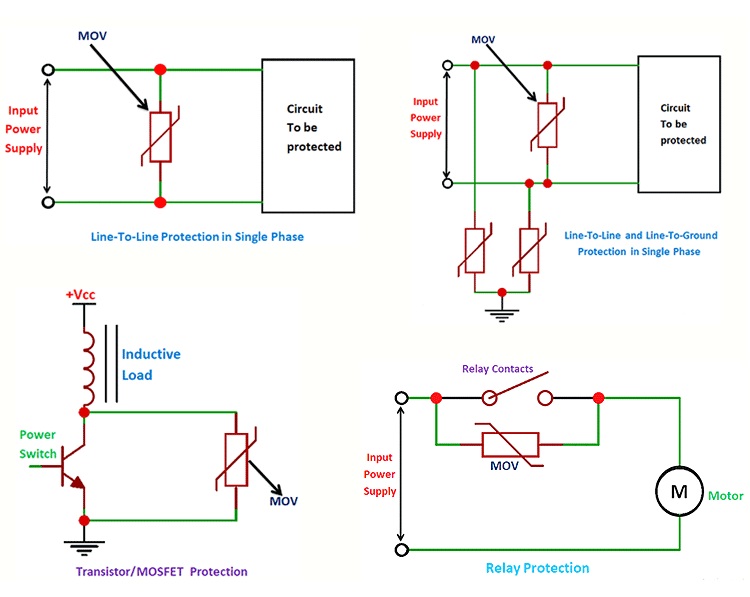

Dažnos MOV taikymo sritys

MOV yra plačiai naudojamas, kur tik reikalinga apsauga nuo įtampų pikų.

Dažnos taikymo sritys apima:

• Maitinimo šaltiniai

• AC adapteriai

• Sūkių apsaugos įrenginiai ir maitinimo juostos

• Ryšių įranga

• Pramonės valdymo sistemos

• Vartotojų elektronika

• Namų apyvokos prietaisai

• Telekomunikacijų tinklai

Šiuose taikymuose MOV veikia kaip pirmasis gynybos linija nuo laikinos per didelės įtampos įvykių.

Kodėl MOV yra svarbūs

Šiuolaikiniai elektroniniai prietaisai dažnai turi labai jautrius puslaidininkinius prietaisus, kurie gali būti pažeisti net trumpų įtampų pikų.

MOV suteikia automatinę sūkių apsaugą, nereikalaujant valdymo grandinių ar išorinio aktyvavimo. Jų greitas atsako laikas, paprastas diegimas ir gebėjimas sugerti sūkių energiją daro juos labai efektyviais saugant elektronines sistemas.

Dėl šių privalumų MOV dažnai naudojami tiek mažos galios elektroniniuose produktuose, tiek didelės galios pramoniniuose įrenginiuose.

Kaip veikia MOV?

Normalios veikimo sąlygos

MOV paprastai yra prijungtas per maitinimo liniją arba apsaugotą grandinę ir lieka neaktyvus normalios veikimo sąlygomis.

Normalios įtampos lygiuose MOV rodo labai didelę varžą ir leidžia tekėti tik mažam nuotėkio srovės srautui. Didžioji grandinės srovė seka numatytą kelią per apkrovą, kol MOV lieka budėjimo režimu.

Kadangi prietaisas ima labai mažai srovės, jis turi minimalų poveikį normaliam grandinės veikimui.

Atsakas į įtampos sūkius

Kai laikinas įtampos sūkurys pasirodo per MOV, įtampa pradeda kilti link prietaiso ribojimo slenksčio.

Kol įtampa išlieka žemiau šio slenksčio, MOV išlieka labai laidus. Kai slenkstis viršijama, prietaisas greitai pereina į žemos varžos būseną.

Šis pokytis įvyksta labai trumpu laiku, leidžiančiu MOV greitai reaguoti į staigius per didelės įtampos įvykius.

Kaip vyksta sūkių apsauga

Tapęs laidžiu, MOV suteikia žemos varžos kelią sūkio srovei.

Vietoj to, kad leistų per didelę įtampą pasiekti jautrius komponentus, didžioji sūkių energijos dalis nukreipiama per MOV. Tai riboja įtampą per apsaugotą grandinę ir mažina elektrinį stresą elektroniniams prietaisams.

Naudingas šio proceso vaizdavimas yra galvoti apie MOV kaip apie avarinį apvedimą, kuris lieka neaktyvus, kol nepasirodo neįprasta įtampos būklė.

Kai sūkus dingsta ir įtampa grįžta į normalią, MOV automatiškai grįžta į aukštos varžos būseną.

MOV degradacija ir tarnavimo laikas

MOV yra sukurti sugerti sūkių energiją, tačiau šis procesas palaipsniui veikia jų vidinę struktūrą.

Kiekvienas sūkių įvykis sukelia nedidelį nusidėvėjimą prietaiso viduje. Nors vienas nereikšmingas sūkus gali turėti mažai poveikio, pakartotinė ekspozicija įtampos pikams lėtai keičia MOV elektrines charakteristikas.

Laikui bėgant:

• Ribojimo įtampa gali pasikeisti

• Nuotėkio srovė gali padidėti

• Energijos sugerties gebėjimas gali sumažėti

• Apsaugos veiksmingumas gali sumažėti

Dėl šio senėjimo proceso MOV turi ribotą tarnavimo laiką. Taikymams, kurie dažnai arba ilgam yra veikiami didelės energijos sūkiams, gali prireikti periodinio MOV patikrinimo ar pakeitimo, kad būtų išlaikyta patikima apsauga.

Kodėl su MOV naudojami saugikliai

MOV dažnai naudojami kartu su termosaugikliais arba saugumo saugikliais, siekiant padidinti apsaugą ir saugumą.

Normalios sūkių sąlygomis MOV tik trumpai veikia, o tada grįžta į savo aukštos varžos būseną. Tačiau rimta klaida arba ilgalaikė per didelės įtampos sąlyga gali sukelti MOV, kad liktų laidžiu ilgą laiką.

Kai tai vyksta, prietaiso viduje gali susikaupti per didelė šiluma.

Saugiklis suteikia antrinį apsaugos sluoksnį, atjungdamas MOV, jei tęsiasi per didelė srovė. Tai padeda užkirsti kelią perkaitimui, komponentų pažeidimui, dūmų susidarymui ir kitoms saugos grėsmėms.

Dėl šios priežasties MOV-ir-saugiklio deriniai yra plačiai naudojami komerciniuose sūkių apsaugos produktuose.

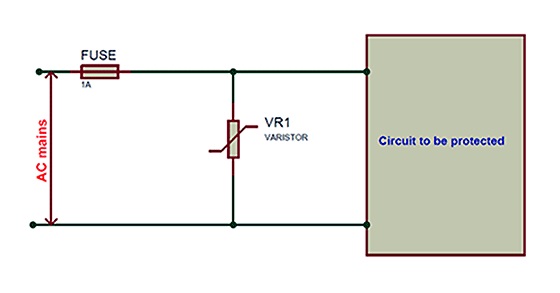

Kaip naudoti MOV savo grandinėje

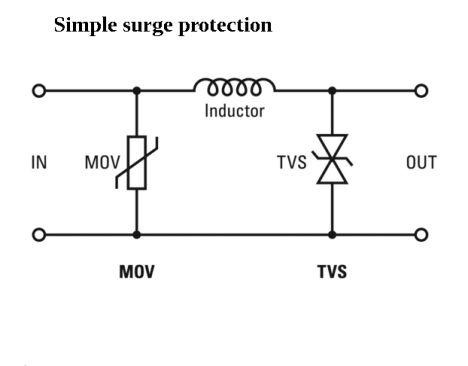

Pagrindinis MOV prisijungimas

MOV paprastai prijungiamas lygiagrečiai su grandine arba įranga, kuri yra apsaugota.

Kadangi jis prijungtas per elektros liniją, o ne pagrindiniame srovės kelyje, jis nuolat stebi įjungtos įtampos lygį circuit'e, nekenkdamas normaliai veiklai.

Daugelio programų atveju kartu su MOV yra įrengtas saugiklis, siekiant pagerinti bendrą apsaugą.

Srovės srautas normalios veiklos metu

Normalios veiklos sąlygomis MOV išlieka aukštos varžos būsenoje.

Per prietaisą teka tik labai mažas nuotėkio srovės kiekis, kol beveik visa srovė teka numatytu keliu per apkrovą ir kitus circuit komponentus.

Kadangi MOV yra tiesiogiai prijungtas prie saugomo circuit'o, jis visada yra pasirengęs reaguoti, jei įvyksta srauto šuolis.

Ką daryti įtampos smūgio metu

Kai elektros linijoje atsiranda įtampos smūgis, MOV patiria tokį pat padidėjimą įtampos kaip ir saugomas circuit'as.

Kai įtampa pasiekia MOV sukibimo slenkstį, prietaisas greitai tampa laidus. Srauto šuolis tada nukreipiamas per MOV, o ne per jautrius elektroninius komponentus.

Ši veika riboja įtampos lygį, pasiekiančią circuit'ą, ir padeda apsaugoti puslaidininkius bei kitus pažeidžiamus prietaisus nuo pažeidimų.

Saugiklio vaidmuo

Saugiklis tarnauja kaip atsarginė apsaugos priemonė.

Normalios srovei vykstant, MOV trumpai veda srovę, o po to grįžta į normalų veikimą. Jei įvyksta nepaprastai stiprus srauto šuolis ar ilgalaikė perkrova, per MOV gali tęstis perteklinės srovės tekėjimas.

Tokiais atvejais saugiklis gali atsidaryti ir atjungti circuit'ą, padėdamas išvengti perkaitimo ir papildomų pažeidimų.

MOV nusidėvėjimas ir senėjimas

MOV yra laikomi aukojamomis apsaugos priemonėmis, nes kiekvienas srauto šuolis sukelia nedidelį vidinį nusidėvėjimą.

Pakartotinas srauto šuolių poveikis palaipsniui sumažina prietaiso apsaugines savybes. Laikui bėgant, senėjimas gali paveikti nuotėkio srovę, sukibimo įtampą ir bendrą srauto valdymo našumą.

Dėl šios priežasties MOV sąlyga turėtų būti vertinama sistemose, kuriose dažnai vyksta srauto šuoliai.

Nepavykusio MOV atpažinimas

Nepavykęs MOV gali parodyti matomus pažeidimo požymius, tokius kaip:

• Spalvų pakitimas

• Įtrūkimai

• Anglinimas

• Fizinė deformacija

Kai kuriais atvejais nėra matomo pažeidimo, net jei elektros savybės yra labai pasikeitusios.

Po didelės srauto šuolio dažnai atliekamas MOV patikrinimas arba keitimas, kad apsaugos sistema ir toliau veiktų tinkamai.

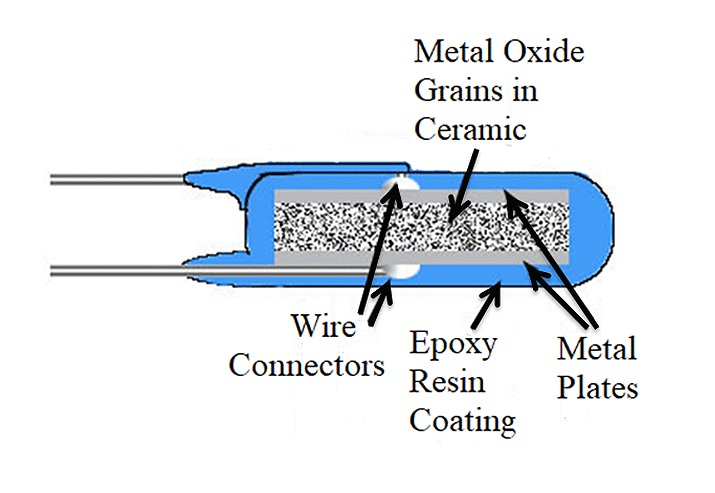

MOV konstrukcija

Medžiagos, naudojamos MOV

MOV yra keraminis komponentas, pagamintas daugiausia iš cinko oksido (ZnO), kuris paprastai sudaro apie 90% medžiagos.

Papildomai metaliniai oksidai, tokie kaip bizmutas, kobaltas ir manganas, yra pridėti mažesniais kiekiais, siekiant modifikuoti elektrines savybes ir pagerinti srauto valdymo našumą.

Reguliuodami šių medžiagų sudėtį, gamintojai gali gaminti MOV su skirtingais įtampos įvertinimais, sukibimo savybėmis ir energijos galimybėmis.

Gamybos procesas

MOV gamyba prasideda nuo cinko oksido miltelių maišymo su kruopščiai parinktomis priedų medžiagomis.

Miltelių mišinys suspaudžiamas į norimą formą, o tada kaitinamas aukštoje temperatūroje per procesą, vadinamą sinteravimu. Sinteravimas sujungia daleles ir sukuria tankią keraminę struktūrą.

Suformavus keraminį kūną, metaliniai elektrodai pritvirtinami prie priešingų prietaiso pusių. Tada pridėti laido laidai arba jungtys, kad MOV būtų galima prijungti prie išorinių circuit'ų.

Šis gamybos procesas sukuria vidinę struktūrą, atsakingą už MOV unikalų elektrinį elgesį.

Vidinė grūdų struktūra

MOV keraminis kūnas turi milijonus mikroskopinių cinko oksido grūdelių.

Ten, kur šie grūdai susijungia, susiformuoja smulkūs elektriniai junginiai. Šie grūdų ribų junginiai veikia panašiai kaip didelis puslaidininkių junginių tinklas, išsidėsčiusios visame prietaise.

Kadangi tokiu dideliu skaičiumi mikroskopinių jungčių yra MOV viduje, prietaisas gali greitai reaguoti, kai taikoma per didelė įtampa.

MOV elgesys normaliomis ir srauto įtampomis

Normaliomis veikimo įtampos sąlygomis didžioji dalis grūdų ribų jungčių riboja srovės srautą. Tai sukuria labai didelę varžą ir tik nedidelį nuotėkio srovės kiekį.

Kai taikoma įtampa viršija MOV slenkstį, elektros laidumo mechanizmai pradeda vystytis grūdų ribose. Elektronų tuneliavimo ir lavinos efektai leidžia srovei gerokai lengviau tekėti per keraminę struktūrą.

Dėl to varža greitai sumažėja ir MOV tampa labai laidus. Tai leidžia prietaisui nukreipti srauto šuolį ir riboti įtampą, taikomą saugomam circuit'ui.

Dažniausi MOV pakuotės tipai

MOV'ai yra prieinami keliais pakuočių stiliais, kad būtų palaikomos skirtingos aplikacijos ir energijos lygiai.

Dažniausios rūšys apima:

• Disko tipo MOV'ai

• Ašiniai MOV'ai

• Radialiniai MOV'ai

• Blokinio tipo MOV'ai

• Varžtų terminalo MOV'ai

Mažesni įrenginiai dažnai naudojami vartotojų elektronikoje, o didesni pakuočių stiliai dažnai randami pramoninėse ir energijos sistemų aplikacijose.

Didinant įtampą ir energijos reitingus

Didelės galios aplikacijose kelis MOV'us galima sujungti, kad būtų padidinta apsaugos galimybė.

MOV'ų jungimas lygiagrečiai leidžia sukeliamam srovei būti dalinamai tarp įrenginių, didinant bendrą energijos valdymo talpą.

MOV'ų jungimas nuosekliai paskirsto įtampą tarp kelių įrenginių, didinant bendrą įtampos valdymo galimybę.

Šios schemos leidžia MOV apsaugos sistemoms būti pritaikytoms plačiai elektrinių ir pramoninių aplikacijų įvairovei.

MOV elektros charakteristikos

Metalinio oksido varistoriaus (MOV) veikimas priklauso nuo kelių svarbių elektros charakteristikų. Šios charakteristikos apibrėžia, kaip įrenginys elgiasi normaliomis veikimo sąlygomis, kaip jis reaguoja į įtampos smūgius ir kaip efektyviai jis saugo jautrias elektronines sudedamąsias dalis.

Svarbiausios charakteristikos apima įtampos priklausomą varžą, nelinearinį įtampos-srovės kūrimą ir talpą. Kartu šios savybės leidžia MOV automatiškai reaguoti į tranzitinius viršįtampio įvykius, išliekančios didžiąją dalį neveikiančios normalaus veikimo metu.

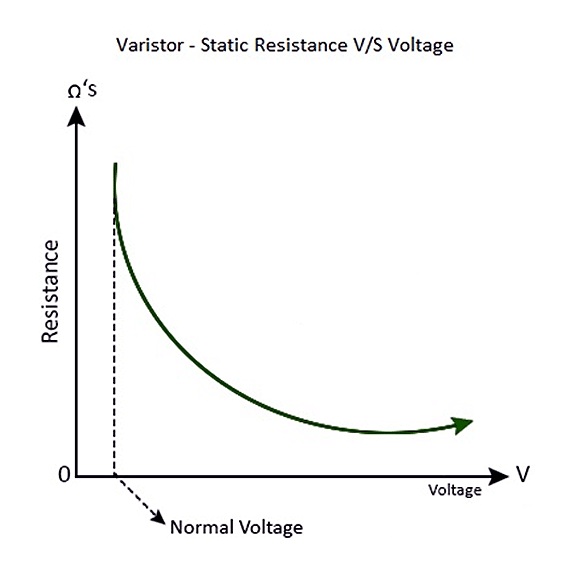

Statinė varža

Skirtingai nuo įprastos rezistoriaus, kuris palaiko beveik pastovią varžą, MOV nuolat keičia savo varžą priklausomai nuo įtampos, taikomos per jos terminalus.

Normaliu veikimo įtampų lygiu MOV rodo ypač didelę varžą ir leidžia tekėti tik labai mažai nuotėkio srovei. Didėjant taikomai įtampai, varža palaipsniui mažėja. Kai įtampa priartėja prie apsaugos slenksčio, varža krenta daug greičiau.

Ši įtampos priklausoma varža yra MOV veikimo pagrindas. Didelė varža neleidžia nebūtinai srovei tekėti normaliomis sąlygomis, tuo tarpu maža varža srovės smūgio metu sukuria kelią, kad perteklinė energija būtų nukreipiama nuo apsaugomo grandinės.

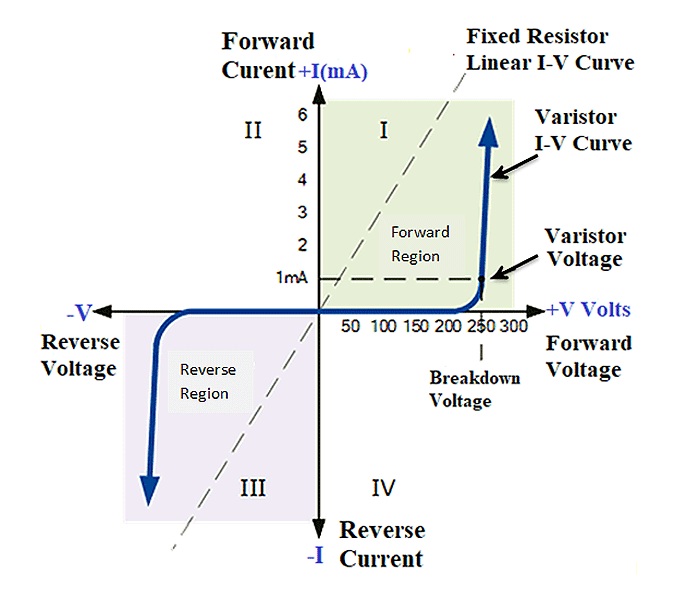

Įtampos-srovės (V-I) charakteristikos

Nelinearinis elektros elgesys

MOV neseka linijinės įtampos-srovės ryšio, kaip įprastas rezistorius.

Standartiniame rezistoriuje srovė proporcingai didėja, kai didėja įtampa. Priešingai, MOV rodo labai nelinearią reakciją. Mažosiomis įtampos ribomis teka tik labai maža srovė. Kai įtampa priartėja prie sukibimo srities, palyginti mažas įtampos padidėjimas gali sukelti labai didelį srovės padidėjimą.

Šis staigus perėjimas leidžia MOV greitai ir efektyviai reaguoti per srovei smūgio metu.

Dviejų krypčių laidumas

MOV gali leisti srovę abiem kryptimis, suteikdama jam simetrišką dviejų krypčių charakteristiką.

Dėl šio elgesio MOV gali apsaugoti tiek nuo teigiamų, tiek nuo neigiamų įtampos smūgių. Tai daro juos tinkamus AC ir DC aplikacijoms ir leidžia vienam įrenginiui teikti apsaugą nepriklausomai nuo smūgio polarumo.

Srovės tekėjimas skirtingais įtampos lygiais

Kai taikoma įtampa yra gerokai žemiau sukibimo įtampos, MOV išlieka labai varžantis ir teka tik maža nuotėkio srovė.

Priartėjus įtampai prie sukibimo srities, varža mažėja, o srovė pradeda palaipsniui didėti. Pasiekus sukibimo įtampą, varža staigiai krenta ir MOV tampa ypač laidus.

Šis greitas srovės padidėjimas leidžia MOV sugerti ir nukreipti srovės smūgio energiją, ribojant įtampą, matomą jautrioms sudedamosioms dalims.

MOV talpa

Be jos įtampos priklausomos varžos, MOV taip pat pasižymi talpa dėl savo fizinės konstrukcijos.

Įrenginys turi du metalinius elektrodus, atskirtus keramikos kūnu, sukuriant struktūrą, panašią į kondensatorių. Dėl to kiekvienas MOV turi matuojamą talpos vertę.

Talpa yra paveikta kelių veiksnių:

• Elektrodų paviršiaus plotas

• Keramikos storis

• Fizinis įrenginio dydis

Didelės elektrodų zonos paprastai didina talpą, tuo tarpu didesnis atstumas tarp elektrodų dažnai mažina ją.

Talpos poveikis DC ir AC grandinėse

DC grandinės

Daugumoje DC aplikacijų MOV talpos poveikis grandinės veikimui yra mažas.

Kai taikoma įtampa yra žemiau sukibimo slenksčio, MOV išlieka didelės varžos būsenoje, o jo talpinės charakteristikos paprastai turi minimalų poveikį našumui. Per srovės smūgio įvykį MOV laidumo elgesys tampa dominuojančiu veiksniu.

AC Grandinės

Talpa tampa svarbesnė AC sistemose.

Kadangi MOV yra prijungtas per apsaugotą grandinę, jo talpa leidžia mažam AC srovei tekėti, net kai stresas nėra. Tai prisideda prie nuotėkio srovės, stebimos normalios veiklos metu.

Didėjant darbo dažniui, talpos poveikis tampa akivaizdesnis. Dėl šios priežasties MOV talpa dažnai atsižvelgiama komunikacijos įrenginiuose, aukšto dažnio grandinėse ir kitose signalams jautriose taikymuose.

Talpinė Reaktancija

Priešprieša, kurią sukelia talpa AC grandinėje, vadinama talpine reaktancija.

Kur:

• X₍C₎ = talpinė reaktancija (Ω)

• f = dažnis (Hz)

• C = talpa (F)

Šis ryšys rodo, kad talpinė reaktancija mažėja didėjant dažniui ir taip pat mažėja didėjant talpai.

Dėl to aukšto dažnio signalai gali sugeneruoti didesnes nuotėkio sroves per MOV talpinį kelią.

Pagrindinių Elektros Ypatybių Santrauka

MOV elektrinis elgesys daugiausia priklauso nuo trijų ypatybių: įtampos priklausomo atsparumo, nelinearaus įtampos-srovės atsako ir talpos.

Normaliais darbo sąlygomis MOV išlaiko labai didelį atsparumą ir leidžia tekėti tik mažai nuotėkio srovei. Kai įtampa artėja prie suvaržymo srities, atsparumas greitai mažėja, o srovė staigiai didėja, leidžiant įrenginiui nukreipti srovių energiją nuo apsaugotos grandinės.

Talpos buvimas taip pat veikia nuotėkio srovę, ypač AC ir aukšto dažnio taikymuose. Kartu šios ypatybės leidžia MOV suteikti greitą ir efektyvią apsaugą nuo impulsų.

Teisingo MOV pasirinkimas apsaugai

Teisingo MOV pasirinkimas yra būtinas norint užtikrinti patikimą impulsų apsaugą. Nepakankamai įvertintas įrenginys gali greitai žlugti, o per didelis įrenginys gali nesuteikti optimalaus apsaugos jautriems komponentams.

Keli pagrindiniai specifikacijos turėtų būti įvertinti kartu, kad būtų užtikrintas tinkamas veikimas tiek normaliomis, tiek impulsų sąlygomis.

Maksimalus Veikimo Įtampos Rodiklis

Maksimalus veikimo įtampos rodiklis yra didžiausia nuolatinė įtampa, kuri gali būti taikoma MOV išlaikant nuotėkio srovę nurodytose ribose.

Ši reikšmė turėtų visada būti didesnė už normalią grandinės veikimo įtampą. Tinkamo spragų pasirinkimas padeda užkirsti kelią nepageidaujamai laidumo ir sumažina ilgalaikį įrenginio stresą.

Suvaržymo Įtampa

Suvaržymo įtampa apibrėžia lygį, kuriuo MOV pradeda laidyti reikšmingą srovę ir aktyviai riboja tolesnį įtampos didėjimą.

Mažesnė suvaržymo įtampa paprastai suteikia stipresnę apsaugą, tačiau ji turi likti pakankamai aukšta, kad nesukeltų trukdžių normaliam veikimui. Tinkamas pasirinkimas reikalauja subalansuoti apsaugos efektyvumą ir veikimo stabilumą.

Impulsų Srovės Rodiklis

Impulsų srovės rodiklis nurodo didžiausią pikąsrovę, kurią MOV gali saugiai laidyti per tranzitų įvykį.

Taikymuose, kuriais veikia su žaibui susiję impulsai, pramoninės jungimo tranzitos arba kitais didelės energijos sutrikdymais, dažnai reikia didesnių impulsų srovės galimybių.

Pasirinkus MOV su pakankama srovės valdymo galimybe, pagerėja patikimumas ir sumažėja gedimo rizika esant sunkiems impulsų įvykiams.

Energetikos Absorbcijos Rodiklis

Energetikos absorbcijos rodiklis nurodo maksimalią impulsų energiją, kurią MOV gali saugiai dissipuoti ir paprastai išreiškiama džouliuose (J).

Per impulsą MOV keičia elektrinę energiją į šilumą. Pasirinktas įrenginys turėtų turėti energijos rodiklį, kuris viršija maksimaliai tikėtiną impulsų energiją, kad užtikrintų pakankamą apsaugą ir tarnavimą.

Reagavimo Laikas

Reagavimo laikas nurodo, kaip greitai MOV pradeda laidyti po impulso įtampos atsiradimo.

MOV paprastai reaguoja maždaug per 100 nanosekundių, leidžiančių jiems greitai reaguoti į trumpalaikius viršįtampio įvykius prieš tai, kai jautrūs komponentai gali būti pažeisti.

Maksimalus AC Įtampos Rodiklis

Maksimalus AC įtampos rodiklis nurodo didžiausią RMS įtampą, kuri gali būti nuolat taikoma MOV AC sistemose.

Pasirinktas rodiklis turėtų būti šiek tiek didesnis už normalią linijos įtampą, kad būtų išvengta per didelės nuotėkio srovės ir nebūtų nereikalingo įrenginio streso.

Nuotėkio Srovė

Nuotėkio srovė yra maža srovė, tekanti per MOV veikiant žemiau suvaržymo įtampos.

Nors paprastai labai maža, nuotėkio srovė gali suteikti naudingos informacijos apie įrenginio būklę. Nuotėkio srovės padidėjimas gali rodyti senėjimą, elektros stresą ar degradaciją.

Ilgalaikis Patikimumas ir Impulsų Fiksavimas

MOV našumas palaipsniui keičiasi, kai impulsų energija nuolat absorbuojama.

Vienas iš dažniausiai pasitaikančių senėjimo poveikių yra srovei jautrus perkėlimas, kuris reiškia elektrinių charakteristikų pokyčius, ypač uždėjimo įtampos, po pakartotinio srovės poveikio.

Kai MOV sensta:

• Uždėjimo įtampa gali pasikeisti

• Nuotėkio srovė gali padidėti

• Energijos perdavimo pajėgumas gali sumažėti

• Bendras apsaugos veikimas gali sumažėti

Programos, kurios dažnai patiria pereinamąsias apkrovas, turėtų apsvarstyti ilgalaikį patikimumą pasirinkdamos MOV ir gali prireikti periodinės patikros ar keitimo.

MOV pasirinkimo kontrolinis sąrašas ir geriausios praktikos

Prieš pasirinkdami MOV, patikrinkite, ar prietaisas teikia:

• Maksimalų darbo įtampą, viršijančią normalią veikimo įtampą

• Tinkamą uždėjimo įtampą saugomoms sudedamosioms dalims

• Pakankamą srovės pajėgumą

• Pakankamą energijos absorbcijos įvertinimą

• Greitą atsako laiką

• Tinkamą AC įtampos įvertinimą

• Priimtinas nuotėkio srovės charakteristikas

• Ilgalaikį patikimumą, tinkamą tikėtiniam srovės poveikiui

Šių specifikacijų vertinimas kartu padeda užtikrinti efektyvią srovės apsaugą ir patikimą ilgalaikį veikimą.

Realiųjų MOV taikymų

MOV naudojami visuose elektros ir elektronikos sistemose, kad apsaugotų nuo pereinamų per didelių įtampos įvykių. Jų gebėjimas automatiškai reaguoti ir nukreipti srovės energiją daro juos tinkamus plačiam taikymų spektrui.

Puslaidininkių apsauga

Jautrūs puslaidininkių prietaisai gali būti pažeisti net ir trumpų įtampos šuolių metu.

MOV dažniausiai naudojami apsaugoti:

• Tranzistorius

• MOSFET

• Tiristorius

• Integruotas grandynas

• Mikrokontroleriai

• Galiaus puslaidininkiai

Ribojant srovės įtampą, MOV padeda gerinti komponentų patikimumą ir sumažinti elektrinių pažeidimų riziką.

Motorinė ir jungimo įranga

Varikliai, relės, kontaktoriai ir jungimo prietaisai dažnai generuoja pereinamas įtampas veikimo metu.

MOV padeda slopinti:

• Jungimo pereinamas apkrovas

• Elektrinį triukšmą

• Kontaktų šviesas

• Per ankstyvą komponentų nusidėvėjimą

Tai pagerina įrangos patikimumą ir prailgina jungimo komponentų tarnavimo laiką.

Energijos tiekimo ir energijos sistemos apsauga

Energijos sistemos dažnai būna veikiamos srovių, sukeliamų žaibų, energetikos jungimo, didelių variklių apkrovų ir tinklo trikdžių.

MOV dažnai įrengiami:

• Srovės apsaugos prietaisuose

• Energijos juostose

• AC energijos tiekimo įrenginiuose

• Mažinimo adapteriuose

• Baterijų krovikliuose

• Įtampos sąlygų reguliavimo įrangoje

Šiose taikomosiose srityse MOV veikia kaip pirmasis gynybos sluoksnis prieš perteklinę energiją.

Ryšių ir tinklų įranga

Ryšio sistemos dažnai naudoja ilgus kabelius, kurie gali būti tuo pačiu veikiami išorinių srovių šaltinių.

MOV dažnai naudojami:

• Telefonų sistemose

• Ryšio tinkluose

• Duomenų perdavimo įrangoje

• Tinklo aparatinėje įrangoje

• Signalo paskirstymo sistemose

Ši apsauga padeda išlaikyti sistemos patikimumą ir duomenų vientisumą.

Pramonės ir paskirstymo sistemos

Pramoninės aplinkos dažnai turi dideles elektrines apkrovas ir jungimo įrangą, galinčią generuoti reikšmingas pereinamas įtampas.

MOV plačiai naudojami:

• Pramonės energijos sistemose

• Kontrolės panelėse

• Automatizavimo sistemose

• Variklių kontrolės centruose

• Paskirstymo įrangoje

Šios įrangos įdiegimas padeda apsaugoti tiek energijos įrangą, tiek jautrią kontrolės elektroniką.

Vartotojų elektronika

Daugelis vartotojų produktų turi integruotą MOV apsaugą.

Pavyzdžiai:

• Mobilieji telefonai

• Nešiojamieji kompiuteriai

• Stacionarūs kompiuteriai

• Televizoriai

• Skaitmeniniai fotoaparatai

• Žaidimų sistemos

• Namų prietaisai

MOV padeda apsaugoti šiuos prietaisus nuo įtampos sutrikimų, kurie gali įvykti energijos tinkle.

Specializuotos didelės dažnio taikomosios sritys

Nors MOV naudingas daugiausia srovės apsaugai, juos taip pat galima rasti tam tikrose didelės dažnio ir mikrobangų taikymuose.

Jų nelinearinės elektrinės charakteristikos gali būti naudojamos:

• Signalų moduliavimui

• Signalų aptikimui

• Dažnio konvertavimui

Šios taikomosios sritys yra mažiau paplitusios, tačiau demonstruoja MOV technologijos universalumą.

MOV apsaugos grandinės projektavimo ir pasirinkimo patarimai

Tinkamas MOV pasirinkimas yra esminis norint pasiekti patikimą srovės apsaugą. Prietaisas turi atlaikyti normales veikimo sąlygas, saugiai tvarkydamas pereinamųjų didelės įtampos įvykius.

Nustatykite nuolatinę veikimo įtampą

MOV turėtų likti neveiklus normalaus veikimo metu.

Dažna dizaino praktika yra pasirinkti MOV su nuolatine įtampų reitingu, kuris yra maždaug 10% iki 15% didesnis nei tikėtina veikimo įtampa. Tai padeda kompensuoti maitinimo svyravimus ir užkirsti kelią nenorimam laidumui.

Apskaičiuokite reikiamą sprogimo energijos reitingą

Įvertinkite maksimalų sprogimo energiją, tikėtiną taikyme, ir pasirinkite MOV su tinkamu saugos marginiu.

Didesnio energijos reitingai paprastai gerina patvarumą ir suteikia geresnę apsaugą aplinkose, kuriose sprogimai vyksta dažnai.

Patikrinkite sprogimo srovės pajėgumus

Pasirinktas MOV turėtų turėti sprogimo srovės reitingą, didesnį už didžiausią numatomą laikinąją srovę.

Papildomas srovės valdymo margas dažnai gerina ilgalaikį patikimumą ir sumažina įrenginio stresą.

Apsvarstykite galios išsklaidymo reikalavimus

Sprogimo energija, kurią absorbuoja MOV, paverčiama į šilumą.

Pasirinktas įrenginys turėtų užtikrinti pakankamą galios išsklaidymo pajėgumą, kad galėtų valdyti numatytas veikimo sąlygas be pernelyg didelio šiluminio streso.

Pasirinkite teisingą sugriežtinimo įtampą

Sugriežtinimo įtampa turėtų būti pakankamai maža, kad apsaugotų jautrius komponentus, tačiau pakankamai didelė, kad išvengtų nereikalingo laidumo normaliojo veikimo metu.

Tinkamo vertės pasirinkimas yra vienas svarbiausių MOV apsaugos dizaino aspektų.

Įtraukite papildomus apsaugos įtaisus

MOV dažnai yra derinami su papildomais apsaugos komponentais, tokiais kaip fuzės ir šiluminės apsaugos įtaisai.

Šie įtaisai suteikia atsarginę apsaugą, jei sunki ataka arba ilgalaikė perviršio įtampa sukelia per didelę srovę ar perkaitimą.

Geriausios praktikos patikimai MOV apsaugai

Norint užtikrinti patikimą veikimą, užtikrinkite, kad pasirenkamas MOV teiktų:

• Pakankamą nuolatinės įtampos margą

• Pakankamą sprogimo energijos pajėgumą

• Tinkamą sprogimo srovės reitingą

• Tinkamą galios išsklaidymo pajėgumą

• Teisingą sugriežtinimo įtampą

• Tinkamą fuzę arba šiluminę apsaugą

Sekdami šiomis gairėmis, galite pagerinti sprogimo apsaugos veikimą, įrenginių patikimumą ir bendrą sistemos saugumą.

Išvada

MOV suteikia paprastą ir efektyvų metodą, apsaugantį elektroninę įrangą nuo kenksmingų įtampos sprogimų. Jų gebėjimas greitai reaguoti, sugriežtinti per didelę įtampą ir absorbuoti sprogimo energiją daro juos populiarų pasirinkimą maitinimo šaltiniuose, pramoninėse sistemose, komunikacijos įrangoje ir vartotojo elektronikoje. Supratimas apie MOV veikimą, reitingus, senėjimo elgesį ir tinkamą grandinės integravimą padeda užtikrinti patikimą sprogimo apsaugą ir pagerina elektroninių sistemų ilgalaikį patvarumą.

Dažnai užduodami klausimai [FAQ]

1. Kodėl MOV prijungiamas lygiagrečiai, o ne nuosekliai su grandine, kurią jie saugo?

MOV yra prijungtas lygiagrečiai, kad galėtų nuolat stebėti įtampą, esančią per saugomą grandinę, nesikišant į normalų srovės srautą. Normalios veikimo metu MOV išlieka didelės varžos būsenoje ir ima tik mažą nuotėkio srovę. Kai įtampos sprogimas viršija sugriežtinimo įtampą, MOV greitai pereina į mažos varžos būseną ir teikia alternatyvų kelią sprogimo srovei. Ši schema leidžia MOV nukreipti perteklinę energiją nuo jautrių komponentų, tuo pačiu palaikant normalią grandinės veiklą standartinėmis sąlygomis.

2. Kaip pakartotiniai sprogimo poveikiai veikia ilgalaikį MOV patikimumą?

Kiekvienas sprogimo įvykis, absorbuotas MOV, sukelia nedidelį kiekį vidinio degradacijos jo cinko oksido grūdų struktūroje. Laikui bėgant, pakartotiniai sprogimai gali sumažinti įrenginio energijos valdymo pajėgumą, padidinti nuotėkio srovę ir pakeisti jo sugriežtinimo įtampą. Nors MOV gali toliau veikti po daugelio sprogimo įvykių, jo apsauginis našumas palaipsniui mažėja. Dėl šios priežasties MOV laikomi aukaapsaugos įtaisais ir gali reikalauti patikrinimo arba keitimo po reikšmingo sprogimo poveikio, kad būtų išlaikyta patikima apsauga.

3. Kokius veiksnius reikėtų įvertinti renkantis MOV maitinimo šaltimų sprogimo apsaugai?

Tinkamas MOV pasirinkimas reikalauja įvertinti kelias specifikacijas, o ne sutelkti dėmesį tik į įtampos reitingą. Svarbūs parametrai yra maksimalus veikimo įtampa, sugriežtinimo įtampa, sprogimo srovės reitingas, energijos absorbcijos pajėgumas, reakcijos laikas, nuotėkio srovė ir ilgalaikė sprogimo ištvermė. Pasirinktas MOV turėtų atlaikyti normalią veikimo įtampą, nesuvokdama srovės, tuo pat metu teikdama pakankamą sprogimo valdymo pajėgumą numatytoms laikinoms situacijoms. Pakankami dizaino margai gerina patikimumą ir padeda išvengti priešlaikinio MOV senėjimo ar gedimo.

4. Kodėl MOV dažnai naudojami kartu su fuzėmis ar šiluminės apsaugos įtaisais?

Nors MOV efektyviai tvarko trumpalaikę srovės viršįtampį, jis nėra skirtas nuolatiniam srovės vedimui esant ilgalaikėms viršįtampio sąlygoms. Jei įvyksta rimtas gedimas, MOV gali likti laidus ir generuoti perteklinę šilumą. Fuse arba terminis apsaugos įrenginys suteikia antrą saugos lygį, atjunkdami MOV, kai vystosi anomalios srovės arba temperatūros sąlygos. Ši kombinacija padeda užkirsti kelią perkaitimui, įrangos pažeidimams ir galimoms saugos grėsmėms, tuo pačiu didinant visos apsaugos grandinės patikimumą.

5. Kaip vidinė cinko oksido grūdų struktūra leidžia MOV taip greitai reaguoti į įtampų viršįtampius?

MOV sudarytas daugiausia iš cinko oksido grūdų, supančių mikroskopinius grūdų ribų sankryžas, kurios elgiasi panašiai kaip didelė puslaidininkių sankryžų tinklas. Normalios įtampos sąlygomis šios sankryžos riboja srovės tekėjimą, taip sukuriant labai aukštą varžą. Kai įtampa viršija įrenginio ribą, vyksta laidumo mechanizmai, tokie kaip elektronų tuneliavimas ir lavinos gedimas, per grūdų ribas. Tai sukelia varžos greitą kritimą, leidžiant MOV tekėti didelėms srovėms per nanosekundes ir sušalti įtampą prieš tai, kai jautrūs komponentai gali būti sugadinti.
