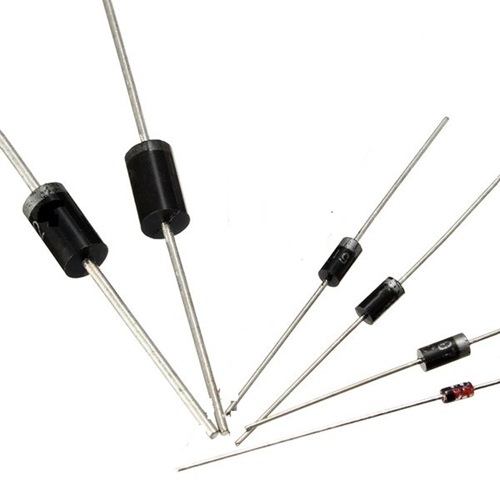

Diodų tyrinėjimas: struktūra, charakteristikos, taikymas

Diodai yra puslaidininkinio tipo prietaisai, kuriuos sudaro PN jungtis, leidžianti srovei tekėti daugiausia viena kryptimi. Jų elgesys priklauso nuo medžiagų pasirinkimo, dopingavimo, įtampos, jungties struktūros, pakavimo tipo ir veikimo sąlygų. Šis straipsnis paaiškina diodo struktūrą, jungties elgesį, pasirinkimo veiksnius, testavimo metodus ir praktinį taikymą, tokį kaip tiesinimas, detekcija, įtampos reguliavimas, suspaudimas, LED, Šotkio diodai, Zenerio diodai ir plačiabriauniai prietaisai.

Katalogas

Diodo struktūra ir jungties elgesys

Diodas gali būti laikomas specialiai inžineriniu PN jungtimi, kuri, esant tipinėms veikimo sąlygoms, leidžia srovei tekėti viena kryptimi, tuo tarpu kita kryptimi ji rezistuoja.

Tas kryptinis elgesys nėra iš mechaninės užtvaros; jis kyla iš to, kaip nešikliai pasiskirsto ir kaip elektriniai laukai susitvarko su pusiausvyros būsena puslaidininkyje.

Kasdieninėje grandinės darbe gali pasirodyti intuityviau traktuoti diodą kaip elektrostatinę energijos barjerą, kurio aukštis gali būti perkeliamas taikant įtampą, nes šis požiūris dažnai sutampa su tuo, ką matavimai dirbtuvėse parodo.

Medžiagos ir dopingavimas

PN jungtis prasideda nuo puslaidininkinio substrato; silicis yra dažnas naudojant bendrai, o kitos medžiagos pasirenkamos, kai našumo tikslai pasuka į skirtingas puses (greitis, nuotėkis, temperatūros intervalas, optinis elgesys).

Dopingavimas nustato dominuojančią nešiklių populiaciją ir taip pat nustato lūkesčius, kaip jungtis reaguos, kai bus taikoma įtampa.

P tipo regiono detalės:

• Akceptoriniai dopingai sukuria didelę skylučių koncentraciją kaip dauguminius nešiklius, su elektronais kaip mažuminius nešiklius.

N tipo regiono detalės:

• Donoriniai dopingai sukuria didelę elektronų koncentraciją kaip dauguminius nešiklius, su skylutėmis kaip mažuminais nešikliais.

Praktikoje dopingavimo koncentracija ir jungties geometrija veikia kaip derinimo mygtukai, formuojantys tiesioginę kritimo elgseną, atvirkštinio nuotėkio tendencijas, krūvio saugojimą, talpą, perjungimo greitį ir sugriovimo charakteristikas.

Dizaino darbas turi būdą, kaip padaryti tai asmeniška: du elementai gali dalytis ta pačia scheminė simbolika ir vis dėlto elgtis pastebimai skirtingai, o tai skirtumas dažnai atgaline data kyla iš dopingavimo profilio, kuris tyliai atlieka didžiąją dalį tikrojo inžinerinio darbo.

Jungties susiformavimas

Kai P tipo ir N tipo regionai susiliečia, nešikliai pradeda judėti per sąsają, nes koncentracijos gradientai nėra subalansuoti.

Nešiklių difuzija ir rekombinacija per sąsają:

• Elektronai difuzuoja iš n pusės į p pusę ir rekombinacija su skylutėmis.

• Skylutės difuzuoja iš p pusės į n pusę ir rekombinacija su elektronais.

Toks rekombinacija palieka už ionizuotų dopingų atomų netoli ribos. Šie jonai nevaržo laisvai, todėl jų krūvis išlieka kaip fiksuota aplinka.

Fiksuoti ionizuoti krūviai, likę netoli sąsajos:

• N pusėje lieka teigiamai įkrauti donoriniai jonai.

• P pusėje lieka neigiamai įkrauti akceptoriniai jonai.

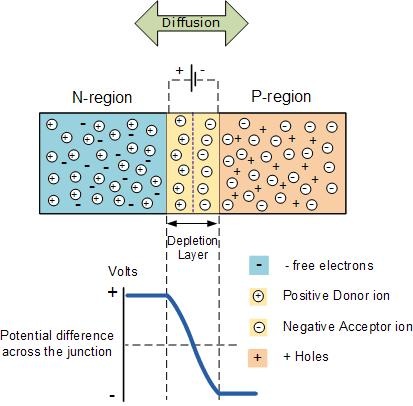

Kokios formos yra skaidymo zona (dar vadinama erdvės krūvių zona), kuri yra sritis su palyginti nedaug judančių nešiotojų.

Ši zona sukuria vidinį elektrinį lauką ir įmontuotą potencialą, kuris atsilaiko prieš tolesnį difuziją.

Nuolatinis nusivylimas, taip pat naudingas užuomina, laboratorijos derinimo metu yra tai, kad iš išorės atrodantys „nepatenkinantys“ elgesiai (priklausomas nuo šališkumo talpa, krūvio saugojimo efektai, lėtas atkūrimas) dažnai logiškai paaiškinami, kai skaidymo zona traktuojama kaip dinamiškas elektrinis objektas, o ne kaip statiška siena.

Šališkumo taškas

Šališkumas nesukuria paprasto diodo perjungimo tarp dviejų švarių būsenų; jis perkonstruoja skaidymo zoną ir keičia, kaip nešiotojai yra injekuojami, valomi, saugomi ir rekombinuojami.

Teigiamas šališkumas padidina anodą iki aukštesnio elektrinio potencialo nei katodas. Jungtys barjeras efektyviai sumažėja ir skaidymo zona tampa siauresnė.

Kai barjeras mažėja, daugumos nešiotojų injekcija per jungtį ir tampa mažumos nešiotojais kitoje pusėje.

Daugumos nešiotojų injekcijos kryptys teigiamosios šališkumo atveju:

• Elektronai juda nuo n į p (tada elgiasi kaip mažumos nešiotojai p regione).

• Skylių juda nuo p į n (tada elgiasi kaip mažumos nešiotojai n regione).

Kai injekcija didėja, diodo srovė staigiai didėja su įtampa.

Problemas sprendžiant šis staigumas dažnai sukelia stiprią reakciją: „mažas“ teigiamo įtampos pasikeitimas gali sukelti stebėtinas dideles srovės pokyčius, todėl grandinė, kuri atrodo tik šiek tiek teigiamai pasvirusi, gali pasirodyti karštesnė nei tikėtasi, kai tolerancijos ir temperatūros driftas kaupiasi.

Neigiamas šališkumas padidina katodą iki aukštesnio elektrinio potencialo nei anodas. Skaidymo zona plečiasi, efektyvus barjeras didėja, o daugumos nešiotojai yra traukiami toli nuo sąsajos.

Idealus diodas rodytų nulinę srovę, tačiau realios dalys rodo atvirkštinį nutekėjimo srovę, kurią sukelia mažumos nešiotojai ir nešiotojų generacija skaidymo zonoje.

Nutekėjimo srovė gali pasirodyti labai maža kambario temperatūroje, tačiau dažnai ji žymiai padidėja didesnėse temperatūrose. Aukštai impedancijos grandinėse ir karštose aplinkose nutekėjimas todėl tampa svarbiu parametru, kurį reikia kruopščiai apsvarstyti.

Pakankamai didelėje neigiamoje įtampos atveju įvyksta gedimas ir atvirkštinė srovė staigiai didėja. Pagrindinė mechanika priklauso nuo struktūros ir dopingavimo, Zenerio ir lavininės elgsenos yra įprastos kategorijos.

Gedimas nėra privalomai katastrofiškas: kai kurie diodai yra sukurti veikti ten, o net „paprasti“ diodai gali išgyventi, jei aplink grandinėje srovė yra ribojama kontroliuojamu būdu.

Daugelis laboratorijų gedimų, kuriuos atrodo, kad „diodas atsitiktinai mirė gedimo metu“, iš tikrųjų pasirodo esąs labiau nuspėjami antruoju žvilgsniu, dažnai susiję su trūkstamu serijos atsparumu, optimistišku energijos keliu arba ribojančia srove, kuri egzistavo popieriuje, bet ne realiame surinkime.

Terminai, Poliarumas ir Srovės Konvencijos

Pusės terminalas vadinamas anodine, o n pusės terminalas vadinamas katodine.

Konvencinė srovė apibrėžiama kaip tekanti nuo anodės iki katodės teigiamu laidumo metu, atitinkanti schemose, duomenų lapuose ir tipinėse matavimo konvencijose naudojamas konvencijas.

Diagnostikuodami grandinę, būti disciplinuoti dėl anodės / katodės orientacijos padeda išvengti klasikinės painiavos: supainioti elektronų srovės kryptį su konvencinės srovės kryptimi ir tada neteisingai interpretuoti tikėtinas įtampos kritimus.

Simboliai, Nuorodos Žymėjimai ir Fizinis Žymėjimas

Schemoje diodo simbolis nurodo pageidaujamą konvencinės srovės tekėjimo kryptį.

Įprasti nuorodų žymėjimai apima:

• D

• VD

Fiziniuose paketuose katodas dažnai žymimas juosta arba juostele.

Prototipavime ir pakartotiniame darbe, ramus įprotis patvirtinti, kad žymėjimas atitinka pado orientaciją prieš maitinimą; ši greita patikra gali užkirsti kelią valandoms, kurių metu ieškoma „paslaptingo“ gedimo, kuris pasirodo esantis paprastas orientacijos neatitikimas, ypač kai keli diodai turi panašias kontūras.

Diodas dažnai apibūdinamas kaip vieno krypties elementas, tačiau tikslesnis aprašymas yra lauko kontroliuojama jungtis, kurios skaidymo zona ir nešiotojų dinamika nuolat vystosi atsižvelgiant į šališkumą, temperatūrą ir laiką.

Dizaino sprendimai paprastai yra aiškesni, kai diodas analizuojamas pagal skaidymo plotį, injekcijos lygius, krūvio saugojimą ir gedimo mechanizmus, o ne kaip grynai dvejopus konduktorius prieš blokavimo abstrahavimą.

Šis mąstymas tampa ypač įtikinantis aukštos spartos perjungimuose, didelio įtampos stresse ir didelės temperatūros operacijoje, kur jungties vidinė būsena gali ramiai dominuoti tai, ką išgyvena likusi grandinė.

Diode identifikacija ir šiuolaikinės puslaidininkių medžiagos

Diodai turi daugiau prasmės, kai jie laikomi mažąja sistema, o ne vienu simboliu schemoje. Jungtis nustato pagrindinę I–V kreivę, tačiau paketas ir aplinkinė išdėstymas dažnai nusprendžia, ar toks elgesys išlieka, kai kontaktuojama su tikromis surinktinėmis. Perjungimo ir galios projektuose našumą dažnai formuoja, kartais nepatogiai, terminiai ribojimai, šalinė induktyvumas ir parazitinė talpa. Pasirinkimo procesas, kuris paprastai veiksmingas, yra žemėlapių elektrinius poreikius į fizinius apribojimus, ir tik tada siaurinti pasirinkimą pagal medžiagų platformą.

• Elektriniai reikalavimai: atbulinė įtampa, vidutinė/pikine srovė, perjungimo dažnis, leidžiama nuostoliai

• Mechaninė realybė: paketo stilius, montavimo metodas, aušinimo kelias, plokštės vario ir oro srautas

• Medžiagų sistema: Si, Ge, SiC, GaN

Paketo atpažinimas

Maži paketai veikia puikiai iki tol, kol nebeveikia, paprastai, kai aplinkos temperatūra pakyla arba oro srauto prielaidų pasidaro optimistiškos. Ašinis stiklas ir maži plastikiniai korpusai yra dažni mažos galios ir signalų darbui, nes juos lengva įdiegti ir jie yra nebrangūs, tačiau jų šiluma labiausiai išsiskiria per laidojungas ir į PCB takelius. Toks požiūris atrodo paprastas esant kukliai srovei, tada pamažu pavirsta į apribojimą, kai darbo ciklas didėja, varis yra plonas arba plokštė yra arti kitų karštų komponentų.

Paviršiaus montuojami paketai sutrumpina šonus ir sumažina kilpos plotą, kas paprastai pagerina didelio greičio perjungimo elgesį. Terminis pasakojimas taip pat keičiasi: šiluma, pasklinda į vario užpildus, paverčia PCB aušinimo sprendimo dalimi, kas gali būti guodžianti, kai išdėstymas yra dosnus, ir kiek neraminantis, kai dizainas yra erdvėje apribotas. Kitaip tariant, SMD dažnai perkelia šilumos kontrolę nuo komponento prie plokštės, o tai gali būti malonus mainas arba netikėta galvos skausmas, priklausomai nuo sudėties ir vario biudžeto.

Koteliai, montavimo varžtai ir modulių formatai pasirodo, kai srovės valdymas virsta šilumos šalinimo užduotimi. Šie paketai suteikia labiau pakartotinį šilumos sąsają su šasi arba šaltu plokštelė, ir jie apdovanoja disciplinuotą mechaniką. Nėra neįprasta stebėti, kaip puikus popieriuje diodas dirba karščiau nei tikėtasi, nes montavimo paviršius nėra pakankamai lygus, sukimo momentas skiriasi tarp konstrukcijų, arba terminių sąsajos medžiaga naudojama nenuosekliai. Šie detalai retai pasirodo schemose orientuotuose diskusijose, tačiau jie dažnai lemia lauko elgesį ir ilgalaikę kaitą.

Dažnai naudojamos paketo grupės praktikoje:

• Ašinis stiklas

• Mažas plastikas (per skylę)

• SMD (įvairūs bešviniai/švininiai)

• Koteliai/montavimo varžtai, galios moduliai

Kai di/dt ir dv/dt kyla, paketo induktyvumas ir jungties talpa nustoja būti fono detalėmis ir pradeda pasirodyti kaip viršyti, skambėjimas ir papildomi perjungimo nuostoliai. SMD dalys dažnai sumažina laidumo induktyvumą, kas gali nuraminti bangas, tačiau jos taip pat atneša prekybos nuostolius, tokius kaip griežtesnis izoliavimas/klirensas esant aukštesnei įtampai ir didesnė priklausomybė nuo PCB terminio dizaino.

Greituose keitikliuose diodas, kuris „laimi“, dažnai yra tas, kuris turi mažiausią bendrą nuostolį surinktoje išdėstyme, o ne tas, kuris atrodo geriausiai, kai lyginamas tik priekinis nuostolis esant vienam srovės taškui. Šis suvokimas gali būti šiek tiek frustruojantis dalys pasirinkimo metu, tačiau tai dažnai sukelia ramesnį EMI elgesį ir mažiau vėlyvų staigmenų.

Medžiagų pasirinkimas

Skirtingos puslaidininkių medžiagos keičia, kaip diodas elgiasi su įtampa, srove, perjungimo greičiu, temperatūra ir galios nuostoliu. Pagrindinė diodo funkcija gali atrodyti panaši visose medžiagose, tačiau elektrinis elgesys gali žymiai pasikeisti, kai didėja darbo dažnis, šiluminis stresą ar galingumo tankis. Germanis, silicis, GaN ir SiC kiekviena atneša skirtingus pranašumus ir apribojimus, todėl medžiagų pasirinkimas dažnai tampa pusiausvyra tarp efektyvumo, šiluminės veiklos, perjungimo elgesio, patikimumo ir sistemos sudėtingumo. Žemiau pateikti palyginimai pabrėžia tipinį priekinės įtampos diapazoną ir praktines charakteristikas, dažnai siejamas su kiekviena medžiagų platforma.

Medžiaga	Tipinė priekinė įtampa	Pagrindinės charakteristikos
Germanis (Ge)	~0.3V	Mažas priekinės įtampos nuostolis, tačiau didesnė nuotėkio srovė. Naudojamas specifinėse signalo taikomosiose programose.
Silicis (Si)	~0.7V	Dažniausiai naudojama ir kainų atžvilgiu efektyvi medžiaga bendrojo naudojimo diodams ir tranzistoriams.
Galio nitridas (GaN)	~1.0V - 3.0V+	Puiki aukšto dažnio taikomosiose programose (pvz., greiti įkrovikliai, RF stiprintuvai). Didelis efektyvumas.
Silicio karbidas (SiC)	~2.5V - 3.5V+	Idealiai tinka didelės galios, didelės įtampos ir didelės temperatūros taikomosiose programose (pvz., elektriniai automobiliai, saulės keitikliai).

• Germanis

Germanio diodai dažnai rodo mažesnį pralaidumo kritimą (apytiksliai 0,3 V esant vidutiniam sroviui), kuris gali būti malonus mažos srovės darbui arti laidumo slenksčio. Prekyba yra didesnė nuotėkio srovė ir stipresnė temperatūros jautrumas. Didelio varžos mazguose arba šiltose aplinkose tas nuotėkis gali tyliai pakreipti matavimus, iškreipti slenksčius arba įvesti offsetus, kuriuos sunku „pamatyti“, kol testavimas nepasibaigė.

Tai viena iš priežasčių, kodėl germanio įrenginiai lieka riboti nišiniam taikymui. Jie gali veiksmingai spręsti specifines analogines problemas, tačiau temperatūros driftas, nuolatinio nuotėkio stabilumas ir nuotėkio elgsena turi būti kruopščiai kontroliuojami.

• Silikonas

Silikonas išlieka plačiu numatytuoju pasirinkimu, nes jis yra stabilus, ekonomiškas ir paprastai turi daug mažesnį nuotėkį nei germanis. Pralaidumo kritimas dažnai cituojamas apie 0,7 V esant vidutiniam sroviui, tačiau tikri grandynai parodo, kaip daug tas skaičius keičiasi su srovės tankiu, temperatūra ir struktūros pasirinkimu. Net tarp „silikoninių diodų“ elgsena pastebimai skiriasi pagal standartinius PN, Šottkio ir greitus/ultragreitus PN šeimos.

Ką silikonas siūlo kasdieninėje inžinerijoje, yra prognozuojamumas per platų veikimo diapazoną ir gilią pakuočių parinkčių ekosistemą bei patikimumo istoriją. Gamybos darbuose tas prognozuojamumas dažnai jaučiasi labiau ramiai nei siekti mažo teorinio efektyvumo pranašumo, kuris gali dingti, kai išdėstymas ir šilumos struktūra tampa tikri.

• Platus juostos plotis (SiC, GaN)

Platus juostos pločio įrenginiai kelia praktinius ribojimus dėl įtampos, temperatūros ir perjungimo greičio. Didesni juostos plotai ir aukštesni kritiniai elektriniai laukai leidžia plonesnes dreifavimo zonas esant tam tikrai blokavimo įtampai, kas sumažina laidumo nuostolį ir palaiko greitesnį perjungimą su mažiau saugomos apkrovos.

Įtaka nėra ribojama tik įrenginiui. Perjungimo kraštai tampa statiškesni, kas stumia pokyčius magnetikos dydžiuose, šilumos strategijoje ir EMI valdyme. Platus juostos pločio elementai gali generuoti įspūdingą efektyvumą ir tankį, tačiau jie taip pat linkę atskleisti nepatvirtintą kilpos geometriją, silpną slopinimo strategiją arba laisvą bangavimo ir bendrosios režimo triukšmo valdymą. Kai aplinkos projektavimo disciplina atitinka įrenginio pajėgumus, rezultatai gali atrodyti beveik be pastangų; kai tai neįvyksta, bangos formos suteikia nedelsiant ir nuolankų atsiliepimą.

GaN prieš SiC praktikoje

• GaN: Stiprus pasirinkimas, kai perjungimo nuostoliai riboja limitą

GaN dažnai pasirenkamas didelio dažnio perjungimo scenarijose, kur mažas talpumas ir greita atkryčio elgsena sumažina perjungimo nuostolius. Praktiniuose sprendimuose GaN dažnai skatina išdėstymus, kurie palaiko mažą kilpos induktyvumą ir valdo dv/dt, kadangi nenorimas įsijungimas ir EMI gali kitaip greitai pasirodyti.

Dažni taikymo pavyzdžiai: greiti įkrovikliai, didelio tankio DC/DC etapai, pasirinkti RF galingumo etapai

Kai atlikta švariai, GaN leidžia mažesnes magnetikas ir didesnę galios tankį. Kai atlikta aplaidžiai, jis gali pasirodyti „kaprizingas“, nors pagrindinė priežastis dažniausiai yra parazitiniai komponentai ir išdėstymas, o ne įrenginio fizika. Šis skirtumas yra svarbus, nes jis keičia tai, ką reikia taisyti: vario geometriją ir slopinimą, o ne atsitiktinį komponentų keitimą.

• SiC: Patogus pasirinkimas, kai įtampa, galia ir temperatūros rezervas skatina projektą

SiC dažnai teikiama pirmenybė aukštos įtampos, didelės galios konversijoje — vietose, kur elektrinis stresas ir temperatūra nėra malonios. Jis suteikia didelį pralaidumo stiprumą, puikią aukštos temperatūros elgseną ir reputaciją dėl tvirtumo sunkiomis galios sąlygomis. Įdiegtuose sistemose SiC dažnai lengvina šilumos slėgį ir gerina efektyvumą didesnėje įtampoje, tačiau taip pat gali perkelianti dėmesį į izoliacijos koordinavimą, šliaužimo/aiškumo ir sprogimo elgseną.

Dažni taikymo pavyzdžiai: EV traukimo inverteriai, įrenginio įkrovikliai, saulės inverteriai

Projektavimo komandos, kurios laiko SiC kaip pakaitinį silikoną, dažnai praleidžia tai, kur jis spindi: sistemos lygio elgesys po reikalaujančio elektrinio streso, o ne tik komponentų atnaujinimas.

Praktinis pripažinimo ir atrankos darbo procesas

Pradėkite rašydami veikimo ribas būdu, kuris verčia realizmą. Apibrėžkite didžiausią atvirkštinę įtampą su marža, nuolatinę ir pikines sroves, priimtinas nuostolius, perjungimo dažnį ir faktinę šilumos aplinką (apytikslis diapazonas, oro srautas, netoliese esantys šilumos šaltiniai). Iš čia pasirinkite pakuotę, kuri atitinka mechaninį aušinimo kelią, kurį iš tikrųjų turite, o ne tą, kurio norėtumėte turėti.

Tada pasirinkite medžiagų platformą ir diodų šeimą, kuri geriausiai atitinka nuostolių balansą ir perjungimo elgseną, kurią galite palaikyti.

Dažnai vertinamos diodų šeimos galimybės: standartinis PN, greitas/ultragreitas PN, Šottkio, SiC Šottkio, GaN pagrįstos sprendimai

Rankų darbas dažnai atskleidžia skirtumą tarp nominalių įvertinimų ir surinktos realybės: atsiliepimas, kurį sukelia išdėstymo induktyvumas, temperatūros kilimas, kurį lemia montavimo detalės, ir perjungimo nuostoliai, formuojami parazitinių talpų. Matuojant įprotis, kuris dažnai pasiteisina, yra patikrinti diodą, įvertinti jungties temperatūrą, naudojant korpuso temperatūrą plius šilumos atsparumo prielaidas, ir atlikti snubavimo arba išdėstymo pakeitimus prieš padarant išvadą, kad prietaiso pasirinkimas buvo neteisingas.

Tokio tipo patvirtinimas paprastai pasiekia stabilų sprendimą greičiau nei keliaujant per kelis komponentus, paliekant fizinę įgyvendinimą nepakitusią.

Medžiagos pasirinkimas retai elgiasi kaip izoliuotas optimizavimas. Pasirinkdami Si, Ge, SiC ar GaN, efektyviai įsipareigojate dizainui laikytis perjungimo greičio režimo, EMI profilio, šilumos plano ir mechaninio įgyvendinimo stiliaus. Daugelis sėkmingų komandų nustato, kad didžiausias žingsnis į priekį nėra naujausios medžiagos įsigijimas, o platformos pasirinkimas, atitinkantis jų gebėjimą valdyti parazitus, patvirtinti šilumą patikimais testais ir išlaikyti nuoseklų gamybą.

Plačios juostos komponentai gali suteikti puikių rezultatų, tačiau nauda labiausiai matoma, kai visas dizaino procesas, išdėstymo disciplina, matavimo praktika ir konstrukcijos pakartojamumas yra pasiruošę remti tai, ko reikalauja šie įrenginiai.

Diodo savybės

Pasirenkant diodą, dažnai sekasi geriau, kai duomenų lapas traktuojamas kaip riba, kuri turi atlaikyti realius bangų formas, realų PCB šilumos srautą ir realius tolerancijas, o ne kaip įprastinių vertybių sąrašas, kuris atrodo paguodžiantis popieriuje. Daugelis dizaino netikėtumų pasirodo pirmojo maitinimo įjungimo metu, nes diodas tuo pačiu metu yra elektrinis prietaisas ir šilumos apkrova, o šios dvi pusės stumia viena kitą būdais, kurie lengvai gali būti neįvertinti kabinete. Mąstysena, kuri sutaupo laiką vėliau, yra manyti, kad ankstyvieji matavimai atrodys griežtesni nei tvarkingi, vidutiniai skaičiai, kuriuos apskaičiavote, tada pasirinkti ir patvirtinti atitinkamai.

Priekinė srovė dažniausiai susitraukia į šilumos biudžetą

Maksimalus priekinis srovė (IF) skaito tiesiogiau, kai jis interpretuojamas kaip šildymo lubos, susietos su tam tikru paketu ir testavimo sąlygomis, o ne kaip nepriklausoma elektrinė pažada. Priekinės laidumo nuostoliai paprastai apytiksliai įvertinami kaip:

Pcond ≈ IF × VF

Daugelyje perjungimo ar impulsinių programų diodo viso dissipacijos neapsiriboja tik laidumu; komutacija ir bangų forma gali pridėti energiją, kurios schema „neparodo“. Jungties temperatūros įvertinimas paprastai yra toks:

Tj ≈ Ta + (Ptotal × RθJA)

Ta atspindi aplinką aplink prietaisą, o RθJA dramatiškai keičiasi su paketo pasirinkimu, vario plotu, oro srautu, skylučių siuvimu ir tuo, kaip dalis yra mechaniškai tvirtinama. Tas pats komponentų numeris gali elgtis mandagiai atvirame išdėstyme su dosniu vario, o vėliau veikti nepatogiai karštai po tankaus išdėstymo, rezultatas, kuris gali atrodyti nesąžiningas, kol neprisiminsite, kad šilumos kelias efektyviai yra dalis grandinės. Priimdami ankstyvus sprendimus, dažnai jaučiasi labiau pagrįsta pradėti nuo leistino temperatūros kilimo (jūsų šilumos rezervas) ir atgal apskaičiuoti nuolatinę srovę, nei pradėti nuo pavadinimo IF ir tikėtis, kad plokštė su ja pasirūpins.

Priekinė įtampa (VF) keičiasi su srove, temperatūra ir srovės tankiu, todėl elgtis su ja kaip su fiksuota konstanta yra ten, kur daugelis nuostolių įvertinimų tyliai paklysta. Žinoma „0.7 V“ yra daugiausia protinis sutrumpinimas mažos signalo silikono PN diodui esant vidutinei srovei; tai nėra universali atrama.

Didesnėse srovėse VF paprastai didėja, tai reiškia, kad laidumo nuostoliai gali kilti greičiau, nei pirmo praeinimo įvertinimas rodo. Didesnėje temperatūroje silikono PN diodams VF dažnai mažėja, kas gali pakreipti srovės pasidalijimą lygiagrečiuose takeliuose būdais, kurie atrodo priešingi intuicijai, kai tikėjotės stabilaus skaidymo.

Stabilus požiūris yra laikyti VF kaip ribotą diapazoną, o ne kaip vieną malonų vertę. Jei jums rūpi prognozuojamas dissipacija, naudojant blogiausią atvejį VF iš duomenų lapų kreivių numatytai srovei ir jungties/aplinkos temperatūrai paprastai suteikia mažiau nemalonių šilumos netikėtumų nei pasitikint tipiniu skaičiumi.

Paleidimo srovės, talpinis įkrovimas ir induktyvus atsiliepimas kasdien sukuria trumpus priekinės bangos srovių, kurios neatsispindi pastovios srovės skaičiavimuose. Diodai linkę toleruoti šiuos įvykius, kai dvi realybės sutampa: pikas yra specifikuotame srovių lauke, o šilumos per laiką išlieka tuo, ką paketas ir PCB gali suteikti.

Patikrinimo sąlygos:

• Pikingo srovė neviršija IFSM (nepakartotinas srovių įvertinimas).

• Vidutinės ir RMS šilumos kiekis išlieka viduje šilumos ribos tikro impulso grandinėje.

Įprotis, kuris sumažina laukų paslaptis, yra palyginti impulso plotį, kartojimo dažnį ir energiją su duomenų lapo smūgių gairėmis, o ne manyti, kad jis yra trumpas, todėl tai nesvarbu. Trumpi impulsai vis tiek įleidžia šilumą į jungtį, o pakartotiniai impulsai gali greičiau sušalti temperatūrą, ypač kai oro srautas yra kuklus arba plokštė yra šiluminiu požiūriu uždara.

Atvirkštinė įtampa turėtų sekti realius pikus, o ne tik nominalias normas

Maksimalioji pakartotinė atvirkštinė įtampa (VRRM) yra įtikinamesnė, kai pasirenkama remiantis blogiausiu tikėtinu atvirkštiniu stresu, įskaitant skambėjimą, induktyvinius tranzitus ir greito krašto viršijimą, o ne remiantis ramia, nominalia vertės raiška. Realiuose surinkimuose nuolatinė atvirkštinė įtampa gali būti maža dalis tikro piko, nes parazitinė induktyvumas ir perjungimo kraštai laimingai gamina pikus.

Šaltiniai, kurie dažnai išpučia atvirkštinius pikus:

• Laido induktyvumas

• Transformatoriaus nuotėkio induktyvumas

• Relės ritės ir kiti induktyviniai apkrovimai

• Greiti perjungimo kraštai, sąveikaujantys su klaidinga induktyvumu ir talpa

Daugelis projektų pradedami su konservatyviu įtampos rezervu, dažnai apie du kartus blogiausiu atveju nuolatinės atvirkštinės įtampos, o vėliau rafinuojama pasirinkimą naudojant matavimus ir detalią duomenų lapo informaciją.

Daiktai, kurie dažnai peržiūrimi šio rafinavimo metu:

• Laikinės įtampos reitingai

• Lavinos arba smūgio elgsena

• Išmatuoti bangos formos, užfiksuotos su tinkamais bandymais

Didesnis VRRM rezervas ne tik apie tai, kad likti toli nuo sugedimo; tai taip pat linkę padaryti projektą mažiau jautrų išdėstymo sukeltiems viršijimams ir tolerancijos kaupimui. Tas papildomas pagalvė gali sumažinti emocinį trintį paleidimo metu, nes jūs praleidžiate mažiau laiko ginčydamiesi su bangos formomis, kurios techniškai buvo leidžiamos tik simuliacijoje.

Atvirkštiniai pikai dažnai yra nepakankamai įvertinti, nes lėti instrumentai jų niekada nesurašo, o net oscilloskopas gali juos paslėpti, jei pralaidumas ribotas arba bandymas įveda savo skambėjimą. Kai diodas yra arti induktoriaus arba perjungimo mazgo, protinga manyti, kad pirmasis skopas užfiksuos aukštesnio dažnio turinį, nei simuliacija nurodė, tada pasirinkti VRRM ir slopinimo/šalpinimo parinktis atsižvelgiant į tą realybę. Laboratorijoje matavimo setup dažnai nusprendžia, ar pikai atrodo „valdomi“, ar „paslaptingi“, todėl verta vertinti bandymą kaip eksperimento dalį - ne kaip neutralią stebėtoją.

Perjungimo elgsena

Mažo dažnio metu daugelis diodų atrodo keičiami. Kylant krašto greičiams, dominuojantys diferencialai yra susiję su įkrovimo kaupimu ir parazitais, ir jie pasireiškia kaip nuostolis, viršijimas ir triukšmas, kuris gali būti netikėtai atkaklus.

Aukšto greičio diferencialai:

• Atvirkštinės atkūrimo elgsena

• Jungties talpa

• Sąveika su aplinkinėmis impedansomis, konvertuojančiomis prietaiso elgseną į EMI ir skambėjimą

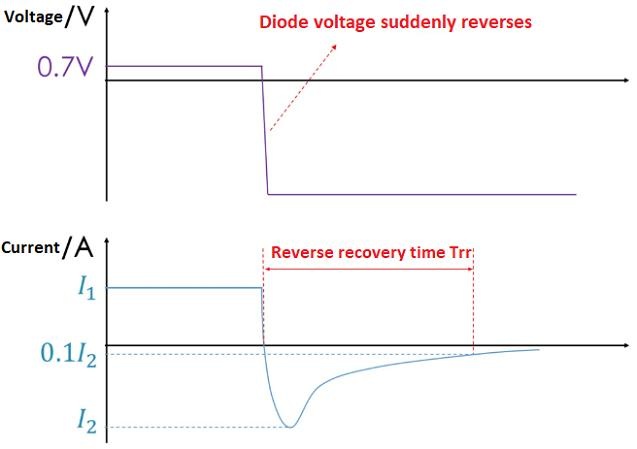

Standartiniai PN diodai kaupia krūvį, kai užtemsta tiesiai, o kai atvirkščiai, tas krūvis turi būti pašalintas, sukuriant atvirkštinės atkūrimo srovę. Ta srovė gali virsti papildomu praradimu ir taip pat gali suaktyvinti klaidingą induktuvą, sukeliantį viršijimą, kuris atrodo „susijęs su išdėstymais“, net jei diodo fizika yra pagrindinė priežastis.

Tipinės atvirkštinės atkūrimo pasekmės:

• Didesni perjungimo nuostoliai

• Įtampos viršijimas per klaidingą induktyvą

• Blogesnė EMI elgsena

Greitai atkuriamieji diodai sumažina saugomą krūvį. Schottky diodai daugiausia išvengia klasikinio mažumos nešiklių atvirkštinės atkūrimosi, tačiau ši nauda dažnai yra derinama su didesniu nuotėkiu ir, daugelio silicio Schottky šeimų, mažesnėmis atvirkštinės įtampos galimybėmis. SiC diodai dažnai pasirenkami aukštesnėse įtampos, aukštesnio dažnio pakopose, nes jie derina stiprią įtampos galimybę su švariu atkūrimo elgesiu, kuris gali palengvinti efektyvumą ir perjungimo bangos formas.

Geresnis atkūrimo elgesys dažnai sumažina, kiek agresyvus turi būti slopinimas. Geras išdėstymas vis tiek svarbus, tačiau švaresnis atkūrimas gali sukelti laikymąsi ir šilumos derinimą mažiau kaip kvailio veiksmą.

Net kai tiesioginiai ir atvirkštiniai DC reitingai atrodo patogiai, jungties talpa gali apkrauti mazgą aukšto dažnio būdais, kurie lengvai gali būti nepastebėti per schemos peržiūrą. Cj gali sulėtinti perėjimus, įpilti išstūmimo srovę į jautrius mazgus ir rezonuoti su kilpų induktyva.

Įprasti Cj sukeliami efektai:

• Lėtesni krašto perėjimai

• Išstūmimo srovė į netoliese esančius mazgus

• Rezonažai su induktyva, kurie pasireiškia kaip skambėjimas

Dėl to duomenų lapo talpos kreivės dažnai nusipelno tokios pačios dėmesio, kokią suteiktumėte atkūrimo kreivėms. Laboratoriniame darbe Cj yra dažna priežastis, kodėl vienas diodas atrodo tylus, o kitas sukelia keitiklio jautrumą ar sunkesne stabilizacija, ir tas skirtumas gali būti jaučiamas ilgai prieš tai, kai jis bus tvarkingai paaiškintas.

Exponentinė I–V kreivė reiškia, kad mažos VF pokyčiai gali stipriai paveikti srovę

Diodo I–V sąryšis yra eksponentinis, todėl kuklūs VF poslinkiai gali sukelti didelius srovės pokyčius. Ši neliniškumas ypač akivaizdžiai pasireiškia, kai diodas naudojamas kaip spaustukas arba valdymo elementas, o ne kaip paprastas tiesinimo įtaisas.

Taikomosios programos, kuriose ši neliniškumas greitai pasireiškia:

• Spaustuko grandinės

• OR-ing taikymas

• Lygio perkėlimas

• Srovės valdymas

Temperatūros svyravimai ir proceso paskirstymas gali pakelti VF pakankamai, kad materialiai pakeistų srovę, todėl "tipinės" kreivės kuria intuiciją, bet nesuteikia daug ramybės protui, kai reikia nuspėjamo ribojimo. Jei diodas saugo brangesnę grandinę, projektavimas aplink blogiausių atvejų kreives dažniausiai atrodo labiau disciplinuotas nei pasitikėjimas įprasta elgsena.

Temperatūros pokyčiai vienu metu keičia daugelio diodų elgseną, o šie pokyčiai ne visada "padeda" ta pačia kryptimi. Dėl to kambario temperatūros patikrinimas gali atrodyti švarus, kol šiltame korpuso teste atsiskleidžia tikroji riba.

Temperatūrai priklausantys pokyčiai paprastai apima:

• VF elgseną (dažnai mažėja su temperatūra PN silikono atveju)

• Nutekėjimo srovę (dažnai stipriai didėja su temperatūra)

• Saugių eksploatavimo ribų sugriežtinimas, nes šilumos gradientas turi mažiau erdvės kvėpuoti

Daugelis atkaklių diodų problemų atsiranda dėl temperatūros, pasirodydamos tik po to, kai plokštė yra permaudoma, korpusas įšyla arba aplinka tiesiog karšta. Ankstyvas tokių sąlygų apskaičiavimas sumažina galimybes sukurti prototipą, kuris elgiasi puikiai ant stalo ir prastai realioje aplinkoje.

Medžiagų ir šeimos pasirinkimai

Silikonas išlieka populiarus bendrojo naudojimo projektuose, nes paprastai siūlo mažą nutekėjimą ir tvirtą elgseną bendrose eksploatavimo temperatūrose ir įtampose. Germanio dalys paprastai pasižymi didesniu nuotėkiu esant tame pačiame temperatūros lygyje, todėl daugelio šiuolaikinių projektų atveju jos nėra taip patrauklios, išskyrus tam tikrus nišinius poreikius.

Greitas bendrų šeimų žemėlapis:

• Schottky: mažas VF esant vidutinei įtampai ir greita elgsena, dažnai derinama su didesniu nutekėjimu ir ribotu VRRM daugelyje šeimų.

• SiC: stipri aukštos įtampos galimybė ir švarus perjungimas, dažnai su didesniu VF esant mažai srovei nei silikono Schottky.

• Greitas PN: vidutinė žemiau sąnaudų/visuomenės prieinamumo, tačiau atkurimo elgsenai vis tiek reikia patvirtinimo.

Pasirinkimo perspektyva, kuri daugeliui komandų atrodo raminanti, yra anksti nuspręsti, kuri apribota sąlyga greičiausiai dominuos jūsų projekto iteracijoje: ar esate apriboti nuostoliais/temperatūra, ar esate apriboti triukšmu/bangs. Toks mąstymas greičiausiai nurodo jus tinkamai diodų šeimai greičiau nei obsesija dėl bet kurio vieno pagrindinio parametro.

Polaris identifikacija

Katodo juosta paprastai yra greičiausias vizualinis ženklas, tačiau ženklai skiriasi priklausomai nuo paketo, juostos orientacijos, ritinėlių ir tiekėjų, ir neaiškumas paprastai pasireiškia būtent tada, kai esate pavargęs arba judate greitai. Kai poliarumo klaida kainuotų prototipą, švaistytų debug laiką arba sukurtų painų gedimo režimą, greitas DMM patikrinimas diodų testo režimu yra lengvas būdas sumažinti šią riziką.

Ką greitas diodų režimo patikrinimas paprastai rodo:

• Priekinė kryptis: įtikinamas VF

• Atgalinė kryptis: OL arba daug didesnis rodmuo

Šis mažas žingsnis užkerta kelią neproporcingai dideliam pirmųjų problemų, atsirandančių paleidimo metu, skaičiui, ypač kai dalys buvo perpakortuojamos, rankiniu būdu sudedamos arba keisiamos per pirkimo procesą.

Darbas, kuris dažnai išgyvena pirmąjį plokštės sukūrimą

1) Nustatykite pastovią ir tranzitinę atvirkštinę įtampą, tada pasirinkite VRRM su rezervu, remdamiesi matuojamais arba realistiškai modeliuojamais smūgiais.

2) Įvertinkite laidumo ir perjungimo nuostolius, tada patvirtinkite Tj naudodami paketo šilumos duomenis ir PCB realias aušimo sąlygas (varis, oro srautas, išdėstymo tankis).

3) Pasirinkite diodų šeimą pagal perjungimo greitį ir EMI elgseną, o ne tik pagal VF.

4) Patvirtinkite naudodami stalų bangas esant temperatūrai; netoli perjungimo mazgų, tikėkitės, kad pirmo osciloskopo įrašas atskleis šalia esančius stresus, kurie atrodė mažesni ankstesniame analizėje.

5) Užfiksuokite pasirinkimą tik po to, kai išdėstymas ir šiluminė tikrovė yra atspindėti, nes paketas ir varis dažnai lemia rezultatą daugiau nei schemos siūloma.

Praktiniai metodai diodų testavimui

Diode testas retai sėkmingas persekiojant tobulą skaičių; jis sėkmingas patvirtinant kryptingumą, pastebint akivaizdžius gedimų režimus ir atpažįstant, kada aplinkinis tinklas iškraipo matavimą. DMM diodų režime paprastai yra greičiausias lauko patikrinimas, nes jis taiko nedidelį kontroliuojamą srovę ir praneša apie priekinius nuostolius, tačiau matavimas tampa daug prasmingesnis, kai turite omenyje kontekstą: diodų tipą, numatomą srovės diapazoną ir tai, ar prietaisas matuojamas grandinėje, ar izoliuotas. Kai simptomas ir matuoklis nesutinka, dažnai reikia, kad matuoklio nustatymai taptų labiau apgalvoti, o ne jūsų kantrybė.

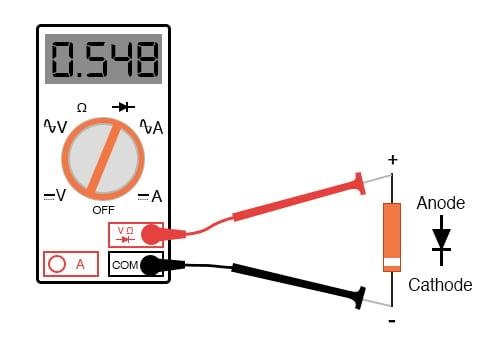

Naudojant DMM diodų režimu

Raudoną proobą padėkite ant anodo, o juodą proobą ant katodo. Sveikas silicio diodas dažnai rodo apie 0.55–0.85 V, tikslus vertė priklauso nuo DMM testų srovės ir diodo struktūros. Germanio įrenginiai dažnai rodo žemesnes vertes, maždaug 0.2–0.35 V.

Apverskite proobas. Sveikas diodas paprastai rodo OL, labai aukštą vertę arba jokių laidumo indikacijų. Probleminiai atvejai, kai praeina viena kryptimi, o kita blokuojama, dažnai būna įtikinamesni už tikslų priekinių skaičių.

Jei diodas rodo arti 0 V abiem kryptimis, jis efektyviai yra trumpas; tai dažnai vyksta po per didelės srovės, apverstos polarizacijos įvykių arba sprogimo streso.

Jei jis rodo OL abiem kryptimis, jis gali būti atviras, viduje įtrūkęs, prastai surinktas arba tiesiog nėra pakankamai varomas matuoklio, kad būtų priekine polarizacija (scenarijus, kuris pasitaiko su kai kuriais LED, priklausomai nuo matuoklio elgesio su tam tikrais Schottky komponentais ir serijiniu diodų grandinėmis).

Taip pat verta išlaikyti emocinį susivaldymą: šiek tiek neteisingas VF automatiškai nereiškia, kad dalis yra bloga. Daugelis veikiančių diodų rodo aukštesnes vertes, kai yra šalta, žemesnes, kai yra šilta, ir keičiasi su DMM testų srove. Jei kryptingumas atitinka ir VF atrodo pagrįstas diodų grupei, tai dažnai būna pakankama pirmam gedimo nustatymui.

Kodėl grandinėje matavimai gali klaidinti

Grandinėje atliekami matavimai gali meluoti, nes DMM srovė gali praeiti per lygiagrečius komponentus, o ne per tikslinį diodą. Alternatyvūs keliai dažnai apima rezistorius, kitus diodus, tranzistorių sujungimus ir IC įvesties apsaugos struktūras. Rezultatas gali atrodyti įtikinamai normalus, net jei testuojamas diodas yra atviras, arba jis gali rodyti laidumą abiem kryptimis, net jei diodas yra tvarkingas.

Laiko atžvilgiu labiausiai varginantys atvejai dažnai yra susiję su bėgiais ir signalo linijomis, prijungtomis prie IC, kur vidinės apsaugos diodai gali apriboti matuoklio srovę ir imituoti priekinius nuostolius, kurių nesitikėjote.

Norėdami padidinti pasitikėjimą, pakelkite vieną laidą arba kitaip izoliuokite diodą nuo aplinkinio tinklo. Vieno laido pakėlimas dažnai yra pakankamas; tai greičiau nei visiškas pašalinimas, švelnesnis ant pado ir išvengia išplėstinio derinimo, pagrįsto vaiduoklių laidumų keliais.

Darbo eiga, kuri dažnai atrodo efektyvi, yra:

• Pirmiausia patikrinkite grandinėje kaip trižį.

• Jei neaiškus, izoliuokite vieną laidą ir pakartokite bandymą.

Šis dviejų žingsnių įprotis taupo laiką, o tuo pačiu sukoncentruojasi į išvadą, su kuria galite būti pasitikintis.

Specialūs diodai

Schottky diodai

Schottky diodai dažnai rodo apie 0.15–0.45 V, todėl skaičius, kuris atrodo per mažas, gali būti visiškai teisėtas. Jie plačiai naudojami maitinimo šaltiniuose ir didelio greičio tiesinime, nes priekinių nuostolių lygis gali būti mažesnis.

Vienas praktinis įspėjimas: Schottky diodai gali pablogėti, išsivystydami padidintą laidumą prieš jie pasidaro akivaizdžiu trumpu. Pagrindinis DMM testas vis dar gali atrodyti priimtinas, kai tinklas netinkamai veikia po įtampa. Jei simptomai rodo laidumą (netikėtas budėjimo nuotėkis, nukritę bėgiai, dalys šyla ramybės būsenoje), atvirkštinio laidumo patikrinimas naudojant DC maitinimą ir serijinį rezistorių gali atskleisti tai, ko diodų režimas gali nepastebėti.

LED

LED priekinių nuostolių lygiai yra didesni nei standartinių silicio diodų: raudona dažnai yra apie 1.8 V, o mėlyna/balta gali viršyti 3 V. Kai kurie DMM nesuteikia pakankamai pralaidumo įtampos diodų režime, kad būtų galima priekine polarizacija tam tikriems LED, todėl matuoklis gali rodyti OL, net jei LED yra sveikas.

LED patikrinimui, ribotą srovę užtikrinantis šaltinis (mažas maitinimas plius rezistorius) dažnai teikia aiškesnį atsakymą nei remiantis tik diodų režimu, ir tai sumažina atsitiktinio per didelės srovės riziką bandymo metu.

Zener diodai

Ant DMM Zener paprastai atrodo kaip normalus diodas priekine kryptimi. Apibrėžiamas elgesys yra atvirkštinė gedimo įtampa (Vz), kurios dauguma DMM diodų režimų negali pasiekti.

Norėdami patikrinti Zener veikimą, naudokite DC maitinimą ir serijinį rezistorių, atvirkštinė polarizacija Zenerui ir matuokite įtampą per jį. Pasirinkite rezistorių, kad srovė būtų saugiame diapazone. Tai suderina testą su tuo, kaip dalis veikia realiose grandinėse ir išvengia klaidingo komforto tik priekiniu patikrinimu.

IR LED

IR LED'ai dažnai nematomai šviečia. Mobiliojo telefono kamera dažnai gali užfiksuoti spinduliavimą kaip silpną šviesą, kai LED yra teigiamai poliarizuotas, kas tampa patogiu patvirtinimo žingsniu, kai DMM rodmenys nėra aiškūs arba kai norite patvirtinti, kad prietaisas skleidžia, o ne tik perduoda.

Judėjimas Per Pasiekimą/Nepasiekimą

Geras diodo testas atsako į tris klausimus: ar jis praleidžia srovę numatyta kryptimi, ar jis blokuoja atvirkštine kryptimi pagal testavimo sąlygas, ir ar elgesys atitinka toje grandinėje naudojamo diodo tipą. Teigiamos kritimo skaičius dažnai geriausiai laikomas pirštu atspaudu, kuris palaiko hipotezę, o ne griežtai specifikacijos patikrinimu.

Diagnostikoje neaiškūs rodmenys dažnai rodo arba paralelines grandinės takelius, arba nesuderinamumą tarp testavimo metodo ir diodų grupės. Kai matuoklio rezultatai ir grandinės simptomai prieštarauja, dažnai didesnė išmintis pasitikėti simptomais ir patobulinti testą: izoliuoti vieną jutiklį, taikyti kontroliuojamą srovę arba patikrinti Zenerio sugriovimą su tiekimu. Šis požiūris sumažina pakartotinio darbo kiekį ir padeda išvengti funkcionuojančių dalių keitimo, kol tikrasis gedimas lieka nepažeistas.

Diodų Funkcijos ir Realios Panaudojimo Galimybės

Diodas užsitarnauja savo reputaciją iš kryptinio laidumo, tačiau realios grandinės retai elgiasi kaip švarus „vienos krypties elementas.“ Ta asimetrija tampa praktiniu svertu formuojant bangas, nukreipiant energiją ten, kur ji yra pageidautina, ir atmesdama ją ten, kur ji sukelia problemas. Kasdieniniame dizaino darbe sunku nepuoselėti sveiko pagarbos diodui kaip nežidinio jungikliui, kurio teigiamas kritimas, jonų talpa, atvirkštinis atkūrimas, nuotėkis ir temperatūros svyravimai palieka matomus pirštų atspaudus sistemos elgsenai. Elgiamasi su tais neidealiais bruožais kaip pirmos klasės dizaino įvestimis dažnai sumažina vėlyvosios stadijos staigmenas ant suoliuko.

Apvalaus Detekcija AM Imtuvuose

AM priėmime diodas plačiai naudojamas pikų/apvalių tiesimo. Slopindamas neigiamą RF nešiklio poliariškumą, moduliacijos apvalkalas tampa prieinamas kaip bazinės juostos panašus įtampa detektoriaus išėjime. Vėliau einantis RC tinklas lygina taisomus RF, mainydamas likusį svyravimą už galimybę sekti realios garso dinamikos.

RC Laiko Kintamojo Pasirinkimas Išlaikant Klausomą Detalę

RC vertė galiausiai lieka siaurame, praktikos varomame intervalu, nes ji turi patenkinti dvi priešingas elgesio savybes vienu metu: laikyti įkrovą tarp RF pikų, tačiau vis tiek atsipalaiduoti pakankamai greitai, kad galėtų sekti apvalkalą.

RC tikslai, kurie paprastai veikia tradiciniuose AM apvalaus detektoriuose:

• RC daug ilgesnis nei nešiklio periodas, todėl kondensatorius nesikrauna reikšmingai tarp RF pikų.

• RC daug trumpesnis nei greičiausios apvalkalo variacijos, todėl išėjimas gali sekti garso pokyčius.

Kai RC per mažas, detektoriaus išėjimas turi pernelyg daug RF svyravimų; po stiprinimo rezultatas dažnai pasirodo kaip šiurkštus arba triukšmingas, o osciloskopo kreivė dažniausiai atrodo nerami. Kai RC per didelis, kondensatorius laiko pikus; detektorius tada nepavyksta sekti spartaus nusileidimo apvalkalo judėjimo, sukeldamas įstrižainės klipavimą, kurį klausytojai dažnai apibūdina kaip nuobodu puolimus ir sumažintą aiškumą. Paprasta derinimo strategija prasideda nuo nešiklio dažnio ir aukščiausio reikalaujamo garso dažnio, po to eina RC reguliavimas, stebint iškreipimą oscilloskope ir stebint kalbos aiškumo ar mušimo reakcijos pokyčius.

Neidealių Diodų Elgsenų, Kurios Pasireiškia Detekcijos Rezultatuose

Teigiamas kritimas ir jonų talpa nuolat veikia apvalaus detektoriaus našumą būdais, kurių lengva nepastebėti, kol įtraukiami silpni signalai. Žemais RF amplitudžiais teigiamas įtampas elgiasi kaip efektyvus detekcijos slenkstis, todėl jautrumas sumažėja anksčiau nei intuicija rodo. Tai yra viena iš priežasčių, kodėl mažo signalo diodai ir Šotkio diodai dažnai pasirenkami silpnų signalų AM detekcijai: grandinė tiesiog „prikeliama“ anksčiau.

Jonų talpa taip pat gali paveikti derinimo grandinę, sumažindama Q arba perkelkdama rezonansą ir tyliai sumažindama selektyvumą. Jei detektorius prijungtas be buferio arba perkeltas atliekant išdėstymą, priekinių galų atsakas gali pakisti pakankamai, kad būtų matuojamas. Mąstymasis, kuris dažnai atsiperka, yra laikyti detektoriaus diodą kaip RF tinklo dalį, o ne kaip „tik garso“ bloką; diodų tipų keitimas arba detektoriaus jungties perkeliamas dažnai keičia RF elgseną tuo pačiu metu, net kai bazinės juostos išėjimas vis dar atrodo įtikinamai.

Galios Tiesimas

Lygintuvai paverčia AC į pulsacijų DC, kad filtravimas ir reguliavimas galėtų sukurti naudojamus energetinius šaltinius. Kryptinis laidumas leidžia lyginimui, tačiau topologija daugiausia lemia, kaip atrodo pulsacijos, kaip sunkiai dirba transformatorius ir kur prarandama efektyvumas. Praktikoje lygintuvo sprendimai dažnai pasireiškia vėliau kaip šiluma, girdimas transformatoriaus burbėjimas arba netikėtas svyravimas apkrovos metu, dažniausiai mažiausiai tinkamu metu.

Pusiau banginiai lygintuvai

Pusiau banginis lygintuvas naudoja vieną diodą ir tik vieną pusperiodį AC bangos formas. Grandinė yra lengva surinkti ir pigiai, tačiau nenaudojamas pusperiodis efektyviai palieka pasiekiamą energiją ant stalo. Pulsacijos pasirodo linijos dažniu, kuris linkęs versti filtravimą jaustis atkaklesniu nei tikėtasi, stumdydamas dizainerius link didesnių rezervuarinių kondensatorių ir priimant didesnius pikiniam įkrovimo sroviams.

Šios pikinių sroves gali įtempti diodą ir transformatorių, ir jos gali išryškinti įtampos kritimą, jei šaltinio varža nėra maža. Ant suolo tai dažnai pasireiškia kaip „atrodė gerai be apkrovos, tada subyrėjo, kai paprašiau srovės“, kas yra mažiau paslaptinga, kai pulsuojantis laidumas yra braižomas, o ne vidutiniškai.

Pilno banginio tilto lygintuvai

Pilno banginio tiltas naudoja keturis diodus, kad lygintų abi AC bangos puses. Pulsacijų dažnis padvigubėja, todėl tam tikro pulsacijos tikslo pasiekimas dažnai reikalauja mažesnio talpos nei pusiau banginiame požiūryje, ir apkrovos reguliavimas paprastai gerėja. Prekyba yra ta, kad srovė praeina per du diodus nuosekliai kiekvieno laidumo intervalo metu, todėl laidumo nuostoliai padidėja, palyginus su idealiu jungikliu ar kai kuriomis centrinių šakelių sutvarkymais.

Daugelio tikrų projektų atveju termogramos elgesys tampa lemiamu apribojimu. Net vidutiniai vidutiniai apkrovos srovės gali sukurti pastebimą šilimą, nes srovė atvyksta siaurais pikais prie AC bangos viršūnės. Pikinių srovių elgesys dažnai tampa akivaizdus tik po diodo temperatūros matavimo, kai nuolatinės apkrovos sąlygomis, vietoj to, kad remtumėtės tik vidutiniais srovės skaičiavimais.

Diodų pasirinkimas lygintuvams

Lygintuvo diodų pasirinkimas paprastai yra balansavimo veiksmas tarp elektros nuostolių, perjungimo elgesio ir streso tolerancijos.

Dažni pasirinkimo veiksniai, kurie dažnai yra subalansuoti projektavimo metu:

• Priekinė įtampa esant tikra operacijų srovei (mažesnis kritimas paprastai reiškia mažesnį dissipaciją, ypač žemos įtampos ribose).

• Atbulinės srovės atkūrimo elgesys (greitas/minkštas atkūrimas linkęs sumažinti perjungimo nuostolius ir sumažinti laidinę/radiacinę triukšmą aukštesnės dažnio aplinkose).

• Priešledinės galimybės ir šilumos atsparumas (krovimo impulsai ir įsijungimo srovė gali dominuoti streso atveju, net kai vidutinė srovė atrodo kukli).

Linijos dažniu standartiniai silikono diodai dažnai veikia pakankamai gerai ir prognozuojamai. Aukštesnės dažnių keitikliuose atbulinis atkūrimas gali tapti pagrindiniu nuostolių ir EMI šaltiniu; tuo atveju, Schottky diodai, greito atkūrimo silikonas arba plačios juostos galimybės dažnai pasirenkamos, nes jų perjungimo elgesys yra lengvesnis, kad būtų tylus ir šaltas, jei planavimas ir parazitai taip pat tvarkomi su vienoda priežiūra.

Įtampos reguliavimas ir apsauga

Zener diodai veikia atvirkščiu lūžiu, kad išlaikytų maždaug pastovią įtampą, kuri palaiko jungtinės nuorodas ir užrakinimo elgesį. Praktikoje jie gali atrodyti apgaulingai paprasti: vienas elementas, vienas rezistorius, padaryta; kol nėra taikomos linijos, apkrovos ir temperatūros ribos, o „lengvas užraktas“ virsta šilumos ir tolerancijos problema.

Zener užpildo dizainas linijos ir apkrovos judėjimu

Zener šuntinis reguliatorius naudoja nuoseklų rezistorių (arba srovės šaltinį), kad apribotų srovę. Projektavimo užduotis yra užtikrinti, kad Zener veiktų regione, kuriame jis elgiasi kaip naudojama nuoroda, nepasikeliant į žalingą dissipaciją.

Zener srovės ribos, kurias dizaineriai paprastai nustato:

• Virš kelio srovės, kad Zener įtampa būtų pakankamai stabili ir dinamika palanki, kad išlaikytų reikiamą tikslumą.

• Žemiau leidžiamos maksimumo, nustatytos pagal galios dissipaciją blogiausiu atveju esant įvesties įtampai ir minimaliai apkrovos srovei.

Ilgalaikė patikimumas dažnai priklauso nuo rezistorių dydžio pagal blogiausias sąlygas, o ne pagal įprastines operacines sąlygas. Aukšta įvesties įtampa, lengva apkrova, šaltas startas ir aukšta aplinkos temperatūra gali labai padidinti Zener galios dissipaciją, palyginus su įprastine veikla. Šilumos kilimas nėra tik patikimumo klausimas; jis taip pat veikia dreifą, o efektyvi energijos reitingas labai priklauso nuo to, kaip gerai šiluma pašalinama vario paviršiumi, oro srautu ir uždarojoje aplinkoje.

Kada Zenerai vis dar uždirba savo vietą šiuolaikiniuose aparatuose

Perjungimo reguliatoriai paprastai suteikia geresnį efektyvumą ir platesnį praktišką apkrovos diapazoną nei Zener šuntinis reguliavimas, ypač kai apkrovos srovė yra didesnė nei maža. Tačiau Zenerai lieka patrauklūs rolėse, kur jų elgesys jaučiasi paprastas, greitas ir lengvai suprantamas esant gedimo sąlygoms.

Dažnai Zener taikymuose, matomuose šiuolaikiniuose dizainuose:

• Įtampos sušalimas ant maitinimo įėjimų.

• Laikinas slopinimas lėtų iki vidutinių energijos įvykių (dažnai kartu su serijine varža arba specialiu TVS elementu).

• Paprasto referencijos generavimas, kai tikslumo ne Siekia ir energijos nuostoliai yra priimtini.

Dizaino perspektyva, kuri linkusi sumažinti nusivylimą, yra traktuoti daugelį Zener taikymų daugiausia kaip įtampos ribotuvus, nebent srovės biudžetas ir šilumos aplinka būtų pakankamai stabili, kad palaikytų tikrą reguliavimo elgesį su prognozuojamu nuokrypiu.

Šiuolaikinės diodų šeimos ir didelės įtakos taikymai

Šiuolaikiniai diodai apima kelias medžiagas ir struktūras, kiekviena iš jų pritaikyta pagal ribas, tokias kaip pirmyn nuostolis, perjungimo greitis, temperatūros tolerancija, blokavimo įtampa ar optinė emisija. Praktinis išmokimas yra tas, kad „diodas yra diodas“ nebe yra naudinga teiginys, kai dažnis, šiluma ir parazitiniai elementai pradeda daryti įtaką grafiko.

LED

LED gali būti efektyvūs šviesos šaltiniai, tačiau jie reaguoja kaip srovę vairuojantys įrenginiai, labiau nei įtampos apibrėžti apkrovai, nes pirmyn įtampa svyruoja su temperatūra ir gamybos sklaida. Mažiems indikatoriams, vien tik restrika gali veikti priimtinai, nors ryškumo vienodumas dažnai kinta su maitinimu ir temperatūra. Apšvietimui, nuolatinės srovės vairuotojai paprastai teikia tolygesnį ryškumą, geresnius ilgaamžiškumo rezultatus ir nuoseklesnį spalvų elgesį, privalumus, kurie tampa labiau vertinami pamačius, kaip greitai „beveik tas pats LED“ gali atrodyti skirtingai per vienetus.

Šotki diodai

Šotki diodai siūlo žemą pirmyn įtampą ir praktiškai jokį atbulinį atkūrimą, dėl to jie gerai tinka, kai svarbu sumažinti laidumo nuostolius arba užtikrinti švarų perjungimą.

Tipiniai Šotki taikymo modeliai:

• Žemos įtampos maitinimo linijos, kur dešimtys ar šimtai milivoltų virsta tikru efektyvumu ir galimybe.

• Didelio greičio blokuojantys diodai skaitmeninėse linijose ir perjungimo mazguose, kur atsigavimo krovimas kitaip įleidžia triukšmą.

Trūkumai pasireiškia didesniais atbuliniais nuotėkiais ir dažnai žemesniais atbulinės įtampos reitingais nei daugelis PN diodų, kurie gali tapti nemalonūs pakeltose temperatūrose ar aukštesnės įtampos linijose.

SiC ir GaN įtaisai

SiC ir GaN įtaisai gali sumažinti laidumo ir perjungimo nuostolius aukštos efektyvumo maitinimo konversijoje ir jie palaiko didesnius perjungimo dažnius, kurie gali sumažinti magnetus ir kondensatorius. Atsižvelgiant į tai, išdėstymas, pašaliniai induktoriai ir vairavimo strategija tampa mažiau atlaidūs. Nenuostabu, kad laukiamas efektyvumo padidėjimas gali sumažėti, kai garsas priverčia lėtesnius kraštus arba kai papildomas EMI filtravimas yra pridėtas atkurtų atitiktį. Įtaisų pasirinkimas sulaukia dėmesio, tačiau fizinis įgyvendinimas yra ta vieta, kur pažadas arba realizuojamas, arba tyliai praeina.

Lazeriniai diodai

Lazeriniai diodai leidžia pluoštines jungtis, matavimus ir jutiklius, reikalaujantys kruopštaus srovės, temperatūros ir optinės atsiliepimo sąlygų valdymo. Maži poslinkiai vairavimo srovėje ar šilumos būsenoje gali pakelti bangos ilgio ir išėjimo galios pakankamai, kad tai reikštų sisteminėse metrikose. Patikimi dizainai dažnai apima srovės ribojimą, švelnų pradžios elgesį ir apsaugą nuo atspindžių bei ESD, nes gedimų režimai paprastai būna staigūs nei palaipsniui.

Duomenų diodai

„Duomenų diodų“ architektūros užtikrina vienpusį perdavimą per fizinę ir elektrinę struktūrą, o ne pasikliaujant tik programinės įrangos politika. Sąsaja yra sukurta taip, kad grąžinimo kanalas ne tik būtų draudžiamas, bet ir sąmoningai nebūtų. Aukšto patikimumo aplinkoje tai perkelia saugumo sąvoką į mažesnę aparatūros ribą, kuri gali būti tikrinama ir patvirtinama, kas dažnai geriau atitinka ilgalaikį operacinį pasitikėjimą nei nuolatinis konfigūracijos prižiūrėjimas.

Praktinis pasirinkimo kontrolinis sąrašas

Šiose taikymuose diodų pasirinkimas dažniausiai ribojasi su trumpu neidealiu parametrų sąrašu, kurie nusprendžia, kaip grandinė elgiasi tikruose bangose ir tikroje temperatūroje.

Parametrai, kurie dažnai skiria švarią konstrukciją nuo problemiškos:

• Pirmyn kritimas esant faktinei veikiančiai srovei.

• Atbulinė įtampos galimybė, įskaitant tranzitus.

• Atbulinis atkūrimas ir jungties talpa.

• Nuotėkiai prie temperatūros.

• Šilumos kelias plius impulsų/trūkių srovės pajėgumai.

• Mechaniniai ir išdėstymo apribojimai, kadangi parazitiniai elementai gali dominuoti dideliu krašto greičiu.

Paprasta grandinės funkcija pati savaime negarantuoja stabilaus veikimo. Patikimas veikimas priklauso nuo balansavimo įtaiso fizikos, grandinės topologijos, dažnio elgesio, šilumos sąlygų ir blogiausių bangų sąlygų, įskaitant situacijas, kurių sunku atkurti pradinio testavimo metu.

Išvados

Diodai išlieka būtini, nes jie teikia paprastą ir patikimą srovės srauto valdymą elektroninėse grandinėse. Jų realus našumas priklauso nuo priekinių įtampų, atvirkštinio nuotėkio, gedimo reitingo, jungimo greičio, šiluminių ribų ir fizinės konstrukcijos. Tinkamas diodų pasirinkimas ir testavimas padeda užkirsti kelią gedimams, pagerina efektyvumą, sumažina triukšmą ir užtikrina stabilų veikimą lygintuvuose, apsaugos grandinėse, signalų keliuose, maitinimo šaltiniuose ir šiuolaikiniuose didelio greičio sistemose.

Dažnai užduodami klausimai [FAQ]

1. Kodėl atvirkštinės įtampos smūgiai diodų grandinėse dažnai būna daug didesni nei nominali maitinimo įtampa?

Atvirkštinės įtampos smūgiai dažnai sustiprinami parazitine induktancija, transformatorių nuotėkio induktancija, relinių ritinių ir greito jungimo perėjimais, sąveikaujant su PCB talpa ir laidų geometrija. Daugelio praktinių grandinių pastovioji atvirkštinė įtampa, matoma popieriuje, atspindi tik nedidelę faktinio pikinių stresų dalį, patiriamą jungimo metu. Šie smūgiai gali tapti pakankamai dideli, kad viršytų VRRM reitingus, net kai nominali geležinkelio įtampa atrodo saugi. Todėl tikrieji jungimo bangų formos vertinamos atidžiai, o ne remiantis tik stabilių būsenų skaičiavimais.

2. Kodėl VRRM pasirinkimas grindžiamas realaus tranzitorinio elgesio, o ne tik nominalia geležinkelio įtampa?

Pasirinkus VRRM tik remiantis nominalia veikimo įtampa dažnai ignoruojamos skambėjimo, perviršio, kabelių poveikiai ir induktyvaus jungimo elgesys, kurie pasireiškia realiu veikimu. Praktinės konstrukcijos paprastai apima papildomą įtampos rezervą, kad būtų toleruojami netikėti smūgiai ir išdėstymo sukelti stresai. Diodas su didesniu atvirkštinės įtampos rezervu dažnai elgiasi prognozuojamiau, nes jis tampa mažiau jautrus parazitinėms įtakoms ir matavimo neaiškumui.

3. Kodėl atvirkštinės atkūrimo elgesys tampa ypač svarbus dideliu jungimo dažniu?

Dideliu jungimo greičiu saugoma energia įprastiniuose PN dioduose turi būti pašalinta, kai prietaisas pereina į atvirkštinę poliarumą. Ši atvirkštinė atkūrimo srovė didina jungimo nuostolius ir gali sukelti pašalinių induktancijų sužadinimą, sukeldama perviršį, skambėjimą ir EMI. Augant jungimo dažniui, atvirkštinės atkūrimo elgesys vis labiau veikia šiluminį elgesį ir bangų formos kokybę, todėl greito atkūrimo ir Šotkio prietaisai tampa patrauklesni didelės spartos keitiklių konstrukcijose.

4. Kodėl Šotkio ir SiC diodai dažnai pagerina jungimo našumą palyginti su standartiniais PN diodais?

Šotkio diodai daugiausia išvengia klasikinio mažumos nešiklių atvirkštinės atkūrimo, kas padeda sumažinti jungimo nuostolius ir perviršį. SiC diodai dera didelę atvirkštinės įtampos galią su itin švariu atkūrimo elgesiu, todėl jie tampa labai efektyvūs didelės įtampos ir didelio dažnio sistemose. Šios savybės dažnai supaprastina EMI kontrolę ir sumažina agresyvaus išlyginimo, reikalingo jungimo bangų formoms stabilizuoti, kiekį.

5. Kodėl diodo sankryžos talpa laikoma didele problema didelio dažnio grandinėse?

Sankryžos talpa sąveikauja su aplinkinėmis induktancijomis ir impedancija, sukeldama rezonansus, lėtesnius perėjimus, išstūmimo sroves ir skambėjimą. Net kai priekinių srovių ir atvirkštinės įtampos reitingai atrodo priimtini, per didelė talpa gali sumažinti jungimo greitį ir įterpti nepageidaujamą triukšmą į šalia esančius mazgus. Greitai jungiamoje sistemose sankryžos talpa dažnai tampa viena iš paslėptų veiksnių, lemiančių EMI ir bangų formos stabilumą.

6. Kodėl priekinių įtampų nuostolių vertinimai gali tapti netikslūs, jei VF laikomas fiksuota verte?

Priekinė įtampa nuolat keičiasi su temperatūra, srovės lygiu ir srovės tankiu. Įprastas „0.7 V“ prielaida atspindi tik ribotas veikimo sąlygas silicio PN diodams. Esant didesnei srovei, VF gali reikšmingai pakilti ir padidinti laidumo nuostolius, viršijant pradinius lūkesčius. Pakilus temperatūrai, VF elgesys taip pat gali pakeisti srovės pasidalijimą lygiagrečiuose takuose, sukeldamas šiluminį disbalansą ir nenuspėjamą išsklaidymą. Patikimi šiluminiai vertinimai todėl priklauso nuo duomenų lapų kreivių naudojimo realiomis veikimo sąlygomis.

7. Kodėl trumpi sūkuriai vis dar yra pavojingi, net jei vidutinė diodo srovė išlieka maža?

Trumpi impulsai, tokie kaip paleidimo srautas, induktyvinis atsipirkimas ir talpinio įkrovimo įvykiai, į diodo sankryžą įleidžia didelius energijos kiekius per labai trumpus laiko intervalus. Kartotiniai sūkuriai gali akumuliuoti šilumą greičiau, nei tikėtasi, ypač kai oro srautas ir PCB šilumos sklaida yra riboti. Net kai vidutinė srovė atrodo nedidelė, pakartotinis impulsų stresas gali palaipsniui pagreitinti šiluminį nuovargį ir ilgalaikį degradavimą.

8. Kodėl PCB išdėstymas stipriai veikia diodo jungimo elgesį ir EMI našumą?

Didinimo kilpos su didele induktyvumu sustiprina perteklinius impulsus, gaudymą ir atvirkštinį atkūrimo stresą. Ilgos jungtys, prasta žemė ir nekontroliuojamos srovės grįžimo keliai leidžia parazitinėms induktyvumuoms paversti greitus jungimo kraštus į EMI problemas. Net aukštos kokybės diodas gali silpnai veikti induktyvioje schemoje. Kompaktiškų srovės kilpų ir kontroliuojamų grįžimo takų dizainai paprastai gamina švaresnes jungimo bangas ir prognozuojamesnį šilumos elgesį.

9. Kodėl inžinieriai dažnai patvirtina diodų elgesį naudodami tikras oscilloskopines matavimus, o ne pasitikėdami tik simuliacijomis?

Simuliacijos dažnai neįvertina parazitinio induktyvumo, jungiklio elgesio, kabelių poveikio ir aukšto dažnio gaudymo, kurie atsiranda surinktuose įrenginiuose. Tikri matavimai dažnai atskleidžia perteklinius impulsus ir trumpalaikį elgesį, kuris nebuvo akivaizdus schemos lygio analizėje. Todėl inžinieriai laikosi, kad oscilloskopų tyrimas yra eksperimentinės dalies dalis, nes prasti tyrimo metodai gali iškreipti bangas ir paslėpti faktinį stresą, kurį patiria diodas.

10. Kodėl diodų pasirinkimas vis labiau priklauso nuo sistemos lygio elgesio, o ne nuo atskirų techninių duomenų specifikacijų?

Šiuolaikiniai dizainai vertina diodus pagal tai, kaip jie sąveikauja su EMI ribomis, jungimo topologija, šilumos apribojimais, išdėstymo geometrija, įtampos bangavimu ir ilgaamžiškumu. Diodas, kuris atrodo idealus pagal vieną parametrą, vis tiek gali sukelti sudėtingus perteklinius impulsus, triukšmą ar šilumos problemas, kai jis integruojamas į visą sistemą. Sėkmingi dizainai paprastai subalansuoja atkūrimo elgesį, talpą, įtampos rezervą, šilumos charakteristikas ir PCB įgyvendinimą kartu, o ne optimizuodami tik vieną pagrindinę specifikaciją.
