Tiriant aliuminio elektrolitinių kondensatorių struktūrą, ESR ir našumo veiksnius

Aliuminio elektrolitiniai kondensatoriai plačiai naudojami energijos kaupimui, filtravimui ir galios stabilizavimui elektroninėse sistemose. Jų našumas labai priklauso nuo vidinės struktūros, dielektriko formavimo, elektrolito elgsenos, folijos graviravimo ir ilgalaikio elektrocheminio stabilumo. Šiame straipsnyje paaiškinama, kaip gaminami aliuminio elektrolitiniai kondensatoriai, kaip sąveikauja jų vidiniai komponentai, ir kaip šios struktūrinės ypatybės paveikia talpą, ESR, patikimumą, šiluminį elgesį ir bendrą elektrinį našumą.

Katalogas

Aliuminio elektrolitinių struktūrinė architektūra

Aliuminio elektrolitinis kondensatorius yra organizuotas aplink kompaktišką elektrocheminį elementą, kurio geometrija yra sureguliuota nuosekliai statybos kokybei ir prognozuojamam elektriniam elgesiui. Žiūrint į jį dalių po dalies, struktūra prasideda nuo kelių sluoksniuotų komponentų, kurie yra surenkami griežtai kontroliuojant procesą, nes smulkūs nuokrypiai vėliau gali pasireikšti kaip ESR, nuotėkis ar talpos svyravimai.

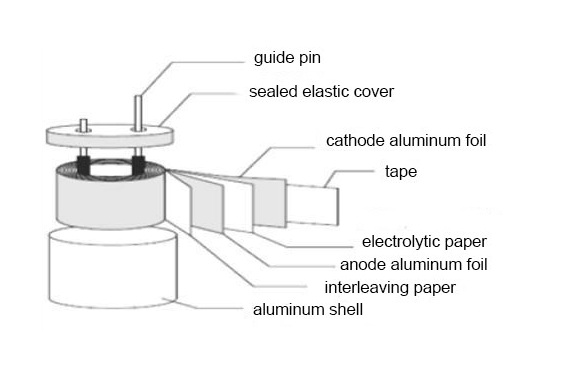

Sluoksniuoti komponentai:

• Graviruota aliuminio anodo folija

• Separatoriaus popieriaus lapai, impregnuoti elektrolitu

• Aliuminio katodo folija

Po sluoksniavimo laminatas yra formuojamas į elementą, kuris atitinka skardinės stilių. Didžioji dalis dalių naudoja tvirtai suvyniotą cilindrinę ritę; kai kurie paketus naudoja sulankstytą arba išlygintą elementą, kad tilptų neapvalios skardinės. Asamblėja tada pereina per impregnavimo etapus (dažnai įtraukiant vakuminės ir mirkymo ciklus), kad elektrolitas pasiektų giliai į graviruotą porų tinklą. Galiausiai, elementas įdedamas į aliuminio skardinę, o skardinės anga uždaroma izoliaciniu guminiu kamščiu, kuris vienu metu atlieka kelias mechanines ir sandarinimo užduotis.

Funkcijos, paprastai teikiamos guminiu kamščiu ir sandarinimo zonoje:

• Elektrinė izoliacija tarp terminalų ir skardinės

• Mechaninis įtempimo išlaisvinimas laidams/terminalams vibracijos ar tvarkymo metu

• Elektrolito sulaikymas ir garų valdymas per veikimo laiką

• Terminalo fiksavimas ir vynioto elemento pozicinė stabilumas

Dielektrikas kaip augantis sąsaja, o ne įdėtas filmas

Dielektrikas aliuminio elektrolitiniame kondensatoriuje nėra atskirai įdedamas plastikinis ar keraminis lapas, kas gali atrodyti prieštaringai, jei esate įpratę prie plėvelės ar MLCC struktūrų. Tai yra aliuminio oksido (Al₂O₃) sluoksnis, augantis tiesiai ant anodo folijos anodizavimo proceso metu, todėl dielektrikas cheminiu būdu yra prisirišęs prie metalinio paviršiaus, o ne mechaniniu būdu įdedamas tarp dviejų laidininkų.

Augimo kilmė keičia, kaip struktūra elgiasi praktikoje. Oksidas prisitaiko prie graviruoto anodo mikroskopinės topografijos, sekdamas duobes ir tunelius, o ne perbridamas juos. Tai yra vienas iš priežasčių, kodėl komponentas gali pasiekti didelę talpą mažame tūryje nepasitelkdamas egzotinių medžiagų. Oksido storis baigiasi nuo nanometrų iki mikrometrų intervalo, priklausomai nuo formavimo sąlygų, o rezultatas veikia mažiau kaip dvi nepriklausomas sluoksnius, o labiau kaip susietas anodo/oksido kompozitas.

Poliarumo elgesys natūraliai kyla iš šios chemijos. Oksidas išlieka stabilus, kai anodinis elektrodas yra teigiamas lyginant su elektrolitu; šio santykio apvertimas įtempia dielektrinį sąsają taip, kad linksta eskaluoti nuotėkį ir pažeidimus, o ne tik sumažinti efektyvumą.

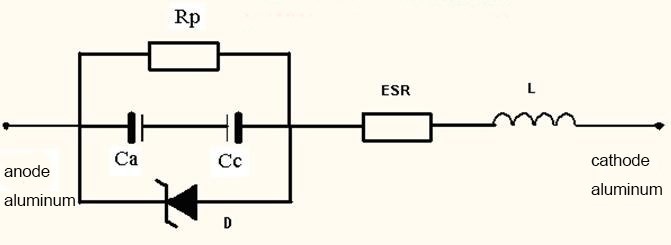

Kodėl elektrolitas veikia kaip tikrasis katodas

Duomenų lapuose dažnai minimas katodinis folija, tačiau dielektrinės sąsajos metu elektrolitas atlieka katodo elektrocheminį darbą. Tai yra terpė, kuri tiesiogiai kontaktuoja su oksido paviršiumi ir leidžia jonų transportavimą, kur palaikomas įkrovimo balansas. Katodinis folija, priešingai, daugiausia yra elektroninis laidininkas, kurio užduotis yra rinkti srovę ir suteikti mažo pasipriešinimo ryšį nuo elektrolito srities iki išorinio neigiamo terminalo.

Šis skirtumas yra svarbus gedimų analizėje, nes kondensatorius gali atrodyti fiziškai normalus, net kai elektros veikimas jau pablogėjo. Net be išsipūtimo ar ventiliacijos, sumažėjusi elektrolito laidumas gali padidinti ESR ir sumažinti svyravimo srovės gebą. Elektrolito džiūvimas, dekompozicija ar laidumo praradimas gali sukelti didelių elektros pokyčių, net kai katodinis folija lieka nepažeista.

Tipiniai lauko simptomai, kurie seka elektrolito degradacijai net ir esant akivaizdžiam mechaniniam pažeidimui:

• ESR smarkiai padidėja

• Svyruojančios srovės valdymas blogėja

• Impedansas didėja plačiame dažnių spektre

• Talpa gali sumažėti, nes efektyvi drėgna kontaktinė sritis susiaurėja

Karpymas: tikras didelės talpos tankio šaltinis

Didelis talpos tankis daugiausia kyla iš efektyvios paviršiaus srities išplėtimo, o ne iš skardos dydžio didinimo. Tiek anodinės, tiek katodinės folijos yra karpomos, kad sukurtų tankų mikrostruktūrą su duobutėmis ir tunelio tipo savybėmis, daugindamos vidinę sritį daug daugiau, nei plokščios folijos geometrija galėtų rodyti. Dizaino požiūriu, tai yra ta konstrukcijos dalis, kuri, atrodo, nesąžiningai galinga: maža folija gali elgtis kaip daug didesnis elektrodas, kai karpymo topologija atlieka savo darbą.

Čia taip pat skystasis elektrolitas ir toliau užima savo vietą. Skystis gali sudrėkinti ir prasiskverbti į siauras karpytas savybes tokiu būdu, kuris daugelio kietųjų sistemų neturi galimybės palaikyti visame vidiniame tinkle, ypač kai atsižvelgiama į gamybos variacijas ir senėjimą. Gamyboje, taip pat remontuojant ar atnaujinant, smulkūs skirtumai drėkinant, mirkymo laiku, vakuumo lygiu ar impregnavimo pilnumu gali būti perduoti į disproporcingus elektros pokyčius. Dalinai neišdrėktas porų tinklas efektyviai tampa neprieinama paviršiaus sritimi, kuri pasireiškia kaip mažesnė talpa ir didesnė impedansa.

Dažni padariniai, kai karpytas tinklas nėra vienodai sudrėkintas:

• Akivaizdi talpa sumažėja

• ESR padidėja dėl ribotų jonų takų

• Dažnio atsakas blogėja, kai mirusių zonų susikaupia porų struktūroje

Separatorius popierius kaip daugiau nei izoliatorius

Separatorius popierius dažnai apibūdinamas kaip tarpas, kuris neleidžia folijoms liestis, tačiau struktūriškai jis elgiasi labiau kaip kontroliuojamos poros transportavimo terpė su saugojimo vaidmeniu. Jis blokuoja tiesioginį elektroninį laidinimą tarp folijų, vis dar leisdamas judėti jonams, ir jis laiko elektrolitą vietoje, kad oksido sąsaja liktų aprūpinta esant svyravimo šildymui ir temperatūros ciklams.

Separatoriaus mechaninės savybės yra svarbios būdais, kurie yra lengvai neįvertinti, kol žmogus neieškos ESR problemų, kurios nesutampa su paprastais modeliais. Storis, suspaudžiamumas ir porų struktūra įtakoja jonų kelio ilgį ir elektrolito pasiskirstymo vienodumą sukurtame elemente. Šie parametrai veikia ne tik trumpalaikio trumpojo jungimo marginų, bet ir pasipriešinimo šildymo esant svyravimui, nes lokalizuota elektrolito stygius gali sukurti karštus taškus ir nelygią srovės pasidalijimą.

Separatoriams susiję parametrai, kurie dažnai veikia elektros elgseną:

• Storis ir suspaudžiamumas

• Poringumas ir porų pasiskirstymas

• Cheminė tolerancija elektrolitui ir dekompozicijos produktams

• Matmenų stabilumas esant išsiplėtimui ir šilumos ciklams

Formavimo įtampa nustato oksido storį ir valdo apimtį

Oksido storis daugiausia yra nustatomas anodavimo (formavimo) įtampos. Didesnė formavimo įtampa sukuria storesnę oksido plėvelę, kuri palaiko didesnę nominalią įtampą ir gerina gedimo marginą, tačiau ji taip pat sumažina talpą už vienetą plotą. Mažos įtampos kondensatoriai pasiekia didesnę talpą tą pačią apimtį, nes oksidas yra plonesnis, o ne todėl, kad vidinis paviršiaus plotas yra stebuklingai didesnis.

Šis kompromisas paprastai pasireiškia greitai renkantis komponentus. Naudojant minimalų įtampų atsargumą galima patenkinti talpos tikslus ir plokštės erdvės apribojimus, tačiau dažnai jaučiasi, kad veikiama su mažesne tolerancija tranzientams, svyravimo stresiui ir retkarčiais nukrypimams. Kai oksido sluoksnis plonesnis, dielektrinė sąsaja paprastai turi mažiau galimybių sugerti smūgius, kol prasideda nutekėjimas arba ilgalaikiai svyravimai paspartėja.

Tipinės projekto matomos formavimo-įtampos kompromiso pasekmės:

• Aukštesnė įtampos klasė → storesnis oksidas → mažesnė talpos tankis

• Mažesnė įtampos klasė → plonesnis oksidas → didesnė talpos tankis, bet sumažinta tolerancija perteklinei įtampai/atskirtinei įtampai

• Siauras įtampos atsargumas → didesnė jautrumas tranzientams ir svyravimo sukeltiems stresams laikui bėgant

Praktinis požiūris: struktūra lemia gedimo tipus ir našumo svyravimus

Ši architektūra palaiko praktišką išvadą: įrenginys elgiasi kaip valdoma cheminė sistema, supakuota į elektrinį formatą. Dauguma gedimų, kurie pasireiškia elektriniais simptomais, kyla iš struktūrinių-cheminių pokyčių viduje dėžutės. Vertinant patikimumą, dažnai aiškiau mąstyti apie sąsajų stabilumą ir medžiagų transportą, nei orientuotis tik į vieną pagrindinį skaičių iš techninės charakteristikos.

Dažni vidiniai šaltiniai ir jų išoriniai elektriniai simptomai:

• Elektrolito nuostolis arba išdžiūvimas → ESR padidėjimas, svyravimo pajėgumo praradimas, talpos sumažėjimas

• Separatoriaus degradacija arba deformacija → nutekėjimo pokyčiai, padidėjusi trumpųjų jungimų rizika, nevienodas įkaitimas

• Oksido pažeidimai dėl per didelės įtampos/atskirtinės įtampos → nutekėjimo padidėjimas, nestabilumas, paspartėjęs senėjimas

• Netinkamas impregnavimas → sumažėjusi efektyvi zona, didesnis impedansas, ankstyvi našumo svyravimai

• Sandarinimo degradacija → progresyvus elektrolito nuostolis ir ilgalaikiai parametrų svyravimai

Iš šio požiūrio, patvarus našumas paprastai kyla iš disciplinuoto balanso tarp kelių vidinių pasirinkimų, oksido formavimo sąlygų, graviravimo geometrijos, elektrolito formulavimo ir sandarinimo būdo, taip, kad vidinės sąsajos išliktų stabilios, kai temperatūra, svyravimai ir laikas taiko savo lėtą spaudimą. Tai toks komponentas, kuriame išoriškai viskas gali atrodyti gerai, tačiau vidinis būvis gali reikšmingai pasikeisti, todėl patirtimi pagrįstas vertinimas dažnai papildo mokslinę pasirinkimo taisyklę.

Privalumai ir trūkumai aliuminio elektrolitinių kondensatorių

Aliuminio elektrolitiniai kondensatoriai dažnai tapo numatytu pasirinkimu, kai projektas reikalauja labai didelės talpos nedidelėje apimtyje, nepadidinant kaštų į nemalonią teritoriją. Šis privalumas yra apčiuopiamas, tačiau jis ateina su elgsena, kuri anksčiau ar vėliau pasireiškia realiame aparate: matomas nutekėjimas, didesni nuostoliai nei daugelyje alternatyvų ir senėjimas, kuris nekantriai nereaguoja, kol produktas pasiekia savo gyvenimo pabaigą. Projekto apžvalgoje dažniausiai raminantis yra manyti, kad kondensatorius su laiku ir temperatūra svyruos, o tada suformuoti ribas ir eksploatavimo taisykles, kad svyravimas išliktų nuobodus, o ne virstų grąžinimu.

Privalumai

Aukštas talpos tankis ten, kur tai iš tikrųjų svarbu

Apimties efektyvumas išlieka pagrindinė nauda, ypač esant žemoms ir vidutinėms įtampoms, kuriomis maitinimo etapai veikia diena iš dienos. Kai tikslas yra didelio energijos saugojimas arba stabilizavimas po tiesinimo, aliuminio elektrolitinis kondensatorius gali suteikti talpos ant apimties rezultatą, kurio filmo kondensatoriai stengiasi pasiekti, o MLCC bankai dažnai pasiekia tik su kompromisais, kurie jaučiasi nepatogiai perpildytoje PCB.

Šie komponentai puikiai veikia rezervuarų vaidmenyje: grandinė gauna daugiau praktinės naudos iš didelių µF žemoje dažnyje, nei išsikvėpinimo ultra-mažo ESR tūkstančiais MHz. Pasak kitaip, daugeliui energijos kelių, laimėjimo žingsnis nėra absoliuti HF impedanso tobulumo, o turėti pakankamai saugomos energijos per normalias apkrovas be dramų.

Savarankiško išgydymo elgsena, naudojant realiose sąlygose su atsargomis

Antrasis privalumas yra tai, kaip oksido dielektrikas gali iš dalies vėl susidaryti, kai lokalizuota defektas koncentruoja elektrinį lauką. Produkto požiūriu, tai paprastai sumažina galimybes, kad vienas mikroskopinis silpnas taškas iš karto taptų sunkiai trumpu, jei kondensatorius laikomas įtampos ribose ir svyravimo įkarčio ribose. Ši atlaidus elgsena gali pagerinti stabilumą ribinėse maitinimo šaltiniuose, nors tai nepakaitina tinkamo apsauginio grandinės arba saugumo dizaino.

Plonas dielektrikas, kurį leidžia didelės energijos oksidas

Kad oksidas gali išlaikyti didelį elektrinį lauką, dielektrikas gali būti nepaprastai plonas, vis dar atitinkantis nominalią įtampą. Praktinis rezultatas yra paprastas labai didelių talpų verčių, tūkstančių iki dešimtis tūkstančių µF, standartiniuose skardiniuose dydžiuose, be egzotiško tiekimo. Ši prieiga yra priežastis, kodėl šios dalys nuolat pasirodo žemo ir vidutinio įtampos DC jungtyse, po tiesimo smūgių mazguose ir energijos saugojimo sistemoje, kur keletas milisekundžių buvimo laiko gali padaryti sistemą jaustis stabilią vartotojui.

Sistemos lygio derinimas, kuris gali jaustis labiau kontroliuojamas

Lengvai pamirštama nauda, kol nesukovojate su ja, yra sistemos lygio derinimas. Daugelyje konstrukcijų paprasčiau formuoti slopinimą ir trumpalaikį atsaką pasirenkant nedidelį skaičių elektrocheminių kondensatorių su žinomu ESR, nei slėgti daug keramikos ir tada gaudyti rezonanso viršūnes, girdimą triukšmą ir nuolatinės srovės šališkumą. Iš stabilumo inžinerijos perspektyvos, elektrocheminiai kondensatoriai gali sumažinti paslaptingo elgesio kiekį reguliatoriuose ir variklių varikliuose, jei jie bus pasirenkami sąmoningai, o ne įmetami iš įpročio.

Trūkumai

Srauto nuotėkis ir izoliacijos ribos, kurios pasirodo energijos biudžete

Ribojanti elektros charakteristika yra izoliacijos kokybė. Nuotėkio srovė natūraliai yra didesnė, nes dielektrikas palaikomas elektrocheminės sistemos, o ne visiškai inertinės kietos plėvelės, o nuotėkis linkęs didėti su temperatūra. Taip pat gali atrodyti blogiau po ilgo laikymo ar po eksploatacijos streso, kuris sušvelnina oksidą. Praktikoje nuotėkis yra daugiau nei techninių duomenų lapo paminėjimas: jis gali pakratyti šališkumo taškus, eroduoti budėjimo galios tikslus ir pridėti vidinį šildymą, kuris tyliai stumia dalį į greitesnio senėjimo link.

Nuostoliai ESR/DF tiesiogiai virsta šiluma ir tada į gyvenimo trukmę

Nuostoliai yra dar vienas efektas, kuris tampa pastebimas laboratoriniame teste. Guldytojo faktorius ir ESR paprastai yra prastesni nei plėvelės sprendimai ir daugelis keraminius požiūrių, o tai reiškia, kad svyravimo srovė generuoja šilumą, o šiluma pagreitina nusidėvėjimą. Įprasta gedimo istorija seka neblizgantį grandinę: svyravimo srovė pasirodo esanti didesnė, nei tikėtasi, branduolys veikia karščiau nei korpuso matavimas rodo, elektrolitas džiūsta greičiau, ESR kyla, o sistema patenka į atsiliepimo loopą, kur didėjantis ESR sukelia dar daugiau šildymo. Sunku nejausti šiek tiek nusivylimo, kai pagrindinė priežastis yra tik šiluma, tačiau toks modelis yra pakankamai paplitęs, kad jis nusipelno aiškaus dėmesio projektavimo etape.

Temperatūros ir dažnio kintamumas komplikuoja kraštinių atvejų elgesį

Elektrolito laidumas ir klampumas smarkiai kinta su temperatūra, ir tai atsispindi kaip ESR judėjimas tiek temperatūros, tiek dažnio atžvilgiu. Esant žemai temperatūrai, ESR gali staigiai šoktelėti, pakeldama išėjimo svyravimą, sumažindama valdymo maržą ir didindama įsijungimo stresą. Esant aukštai temperatūrai, garinimas ir cheminis senėjimas pagreitėja, palaipsniui sumažindami talpą ir padidindami ESR. Daugelis projektų, kurie atrodo stabilūs įprastinio bandymo metu, gali žlugti šaltame paleidime arba aukštos temperatūros bandymuose. Ilgalaikiai gyvenimo ir našumo vertinimai todėl labiau priklauso nuo karštųjų vietų temperatūros nei vien nuo aplinkos temperatūros.

Poliarumo ribojimai sukuria realaus pasaulio sekvenavimo pavojus

Standartiniai aliuminio elektrocheminiai kondensatoriai turi griežtus poliarumo ribojimus. Atvirkštinė šališkumo sužaloja oksidą, greitai padidina nuotėkį ir gali sukelti vidinį šildymą, ventiliavimą arba katastrofišką gedimą. Tai reiškia, kad grandinė turi išlaikyti anodą aukštesnėje potenciale nei katodas visomis eksploatacijos sąlygomis, o ne tik stacionarioje būsenoje. Nepatogūs siurprizai dažnai kyla dėl trumpų neigiamų nukrypimų paleidimo/uždarymo, gedimo atsigavimo ar karštųjų pajungimo įvykių metu, atvejai, kuriuos lengva pamiršti, kai patikra koncentruojasi į normalią operaciją.

Didesnės įtampos reitingai atneša sudėtingus mainus

Įtampos pajėgumas yra apribotas oksido formavimo metodo ir sandarinimo/elektrolito apribojimų. Yra didesnės įtampos serijų, tačiau didinant nominalią įtampą paprastai reikia vienu metu pasukti kelis reguliatorius: dydžio spaudimas didėja, ESR ir nuotėkio elgesys tampa sunkiau subalansuojamas, o ilgalaikis stabilumas tampa jautresnis eksploatavimo sąlygoms. Daugelis komandų kartais liūdna pripažino, kad per daug artėjant prie nominalių įtampų gali kainuoti daugiau rizikos ir perdizaino laiko nei sutaupoma dalies pasirinkimo; šiek tiek vietos dažnai užtikrina ramesnį elgesį viso gyvenimo.

Senėjimo ir laikymo efektai reikalauja operatyvinio kantrybės

Senėjimo ir saugojimo poveikiai yra technologijos dalis, o ne kraštutiniai anomalijos. Ilgas saugojimas gali dalinai deformuoti oksidą, todėl pirmas galios taikymas gali rodyti padidėjusią nuotėkį. Įrangai, kuri ilgai būna be galios, kontroliuojamas reformavimas, palaipsniui didinant įtampą ir ribojant srovę, gali sumažinti stresą ir užkirsti kelią nemaloniems gedimams. Minkštas startas, prieškraunamos keliai ir srovės ribojimas gali pasirodyti kaip papildomi grandynai, kai tvarkaraščiai yra įtempti, tačiau dažnai jie užkerta kelią nemaloniam situacijų, kai visiškai naudojama nominali įtampa, kai komponentas yra mažiausiai pasiruošęs, momentui, kuris didina nuotėkį ir vidinį kaitimą.

Pakavimo/procesų apribojimai ir variabilumas veikia prognozuojamumą

Pakavimo ir procesų ribos taip pat yra svarbios. Kadangi elektrolitas veikia kaip katodas, patikimų aukštos kokybės lustų formatų kūrimas yra sudėtingesnis nei su keramikos ar metalizuotais filmais, o gamybos variabilumas gali paveikti ESR, nuotėkį ir tarnavimo laiką. Įsigijimo ir kvalifikacijos darbų metu tai yra vieta, kur realybė gali pasirodyti kiek nepalanki: antrinio šaltinio kvalifikacija, partijos patikros parametrams, kurie lemia šilumą ir nuotėkį, ir konservatyvūs šiluminiai prielaidai paprastai mažina nemalonų variabilumą lauke.

Pragmatiškas būdas traktuoti aliuminio elektrolitus yra kaip valdomus nusidėvėjimo elementus energijos kelyje, o ne kaip vieną kartą įdiegti ir pamiršti. Kai dizaino biudžetas aiškiai atsižvelgia į nuokrypį, talpos mažėjimą, ESR didėjimą, nuotėkį, kuris keičiasi su temperatūra ir laiku, ir kai švyravimo ir šiluminis stresas laikomi specialiai pasirinktuose ribose, šie kondensatoriai suteikia kaštų ir talpos rezultatą, kuris sunkiai nugalimas. Kai manoma, kad jie elgiasi kaip stabilūs, beveik idealiai komponentai daugelį metų, gedimų režimai paprastai pasidaro sisteminiu lygmeniu siurprizais, kurie jaučiasi asmeniškai blogiausiu būdu: vėluojama teste, sunku atkurti, ir gėdingai nuoseklūs, kai pagaliau matote modelį.

Aliuminio elektrolitų plėtra

Pagal gryną gamybos tūrį aliuminio elektrolitai vis dar yra tarp dažniausiai naudojamų kondensatorių šeimų. Didelis pokytis šiuolaikinėje dizaino praktikoje yra tas, kad šie komponentai nebėra laikomi paprastais dideliais glotninimo elementais, pridėtais paskutinėje grandinės stadijoje. Jie vis dažniau pasirenkami kaip specialiai formuoti komponentai perjungimo energijos etapuose, didelio švyravimo AC apkrovime, ilgoje temperatūros ekspozicijoje ir surinkimuose, kur kiekvienas milimetras ir laipsnis Celsijaus yra ginčijamasi.

Šiuolaikinės produktų linijos reguliariai derinamos didesniam švyravimo srovei didesniais perjungimo dažniais, platesnėms aplinkos sąlygoms ir pakavimo pasirinkimams, kurie atitinka mechaninę tikrovę, o ne idealizuotą laboratorinę aplinką.

Formų veiksniai, matomi šiuolaikinėse serijose:

• Radialinis

• Snap-in

• Varžtinis

• Plokštelių paketas

• SMD

Šiuolaikiniai kondensatorių dizainai dabar gali pasiekti sub-faradų talpos lygius kai kuriose struktūrose, išlaikyti naudingą švyravimo našumą iki dešimčių kilohercų mažo ESR tipams, veikti maždaug nuo −55°C iki 125°C ir palaikyti didesnes įtampos reitingus nei daugelis senesnių dizainų. Šie skaičiai gali atrodyti kaip inkrementiniai katalogo progresai, tačiau užpildyto energijos valdybos jie dažnai reiškia juntamus skirtumus šilumos padidėjime, lauko nuokrypyje ir kiek daug maržos dizaino komanda jaučiasi patogiai paliekanti ant stalo.

Vienas nuolat pasikartojantis pamokas iš plėtros darbų yra tas, kad patobulinimai retai grįžta į vieną stebuklingą pokytį. Pelnai paprastai atsiranda kaip koordinuotas progresas keturiose srityse: medžiagos, elektrolito chemija, proceso disciplina ir mechaninė architektūra, nes gedimai ir nuokrypis yra daugelio priežasčių problemos, kurios bendrauja būdais, kurie gali būti varginantys ir nelineariniai. Kai vienas svirtis stumiamas izoliuotai, reali įranga paprastai atskleidžia stabilumo lubas greičiau, nei duomenų lapas galėtų nurodyti.

Dažnai bendraujantys streso ir degradacijos režimai:

• Šiluma

• Elektrolito garinimas/džiūvimas

• Oksido degradacija

• Dujų generacija

• Sandarumo praradimas

• Švyravimo sukeltas savišildymas

Medžiagų inžinerija

Folijos pasirinkimas nebėra grindžiamas paprasta didesnio grynumo visada laimi mąstyseną. Šiuolaikinės anodo folijos sudėtis ir mikrostruktūra yra reguliuojamos su pragmatiškesniu tikslu: padaryti graviravimą prognozuojamą, išlaikyti duobių augimą kontroliuojamą, išsaugoti mechaninį tvirtumą vijimui ir apdorojimui, ir palaikyti dielektrinę kokybę, kuri išlieka ramaus po šiluminio ciklo. Keliose kondensatorių šeimose lydytos folijos naudojamos siekiant subalansuoti paviršiaus plotą, defektų toleranciją ir gamybos stabilumą, tuo pačiu sumažinant gamybos problemas.

Kristalinė orientacija ir grūdų morfologija yra pasirinktos skirtingai mažos įtampos ir didelės įtampos folijoms, nes graviravimo morfologija ir oksido augimas stipriai reaguoja į pagrindinės metalinės struktūros savybes. Mažos įtampos dizainai gali linkti į nepaprastai didelį skylučių tankį, kad maksimaliai padidintų plotą, tuo tarpu didesnės įtampos dizainai dažniausiai teikia pirmenybę skylučių geometrijoms, kurios mažina vietinį laukų sustiprinimą ir sumažina plyšimo chance storuose oksiduose.

Tai yra nepakankamai vertinama priežastis, kodėl du kondensatoriai, kurie atrodo vienodi pagal talpą ir įtampą, gali elgtis gana skirtingai esant svyravimų stresui. Keitikliai, kurie gerai veikia bandymų suoliuke, vis tiek gali žlugti karštose dėžėse, nes folijos mikrostruktūra veikia impedanso didėjimą ir šilumos generavimą esant griežtoms jungimo sąlygoms.

Dielektrinis oksidas nėra tiesiog auginamas, kol jis nepasiekia tam tikro įtampos lygio. Defektų tankis, atsparumas drėkinimui ir mechaninis atsparumas termo ciklams formuoja nuotėkio stabilumą ir gyvavimo pabaigos nuokrypį. Patirtis elektros energijos tiekimo srityje nuolat rodo tą pačią nemalonią tiesą: dalys, kurios yra stumiamos arti svyravimo ir temperatūros ribų, retai nuvilia, nes talpa buvo per maža pirmą dieną; jos dažniau nuokrypius patiria todėl, kad oksido/elektrolito sistema lėtai išnaudoja savo rezervą esant šilumai ir elektriniam stresui.

Todėl daugelis šiuolaikinių dizainų priima nuosaikų pradinės talpos sumažėjimą per tūrį mainais už oksido tvirtumą ir geresnį defektų valdymą. Toks mainas gali atrodyti konservatyvus skaičiuoklėse, tačiau jis dažnai atrodo protingas, kai ilgalaikis svyravimo šildymas ir pakartotiniai termo ciklai įsijungia į paveikslą.

Elektrolito chemija

Elektrolito plėtra vis labiau tampa pagrindiniu veiksniu, turinčiu įtakos kondensatorių veikimui. Senesni tirpiklio/naudojamo cheminio junginio receptai išsivystė į daugikomponenčius sistemus, kurie stengiasi išlaikyti kelias savybes įtampoje, neleisdami jokiai vienai silpnybei dominuoti: laidumas, klampumas, virimo ir garų slėgio charakteristikos, cheminis stabilumas ir oksido suderinamumas. Kai šis balansas yra gerai pasiektas, kondensatoriaus elgesys atrodo nuobodus geriausia prasme: mažesnis impedanso didėjimas, mažiau nemalonių slėgio sukeltų gedimų ir stabilus nuotėkio profilis po mėnesių tarnavimo.

Multi-tirpiklio maišymas ESR ir temperatūros elgsenos formavimui

Vietoj to, kad pasikliautų vienu dominuojančiu tirpikliu, šiuolaikiniai elektrolitai dažnai maišo kelis tirpiklius, kad sujungtų papildomas savybes: mažesnį klampumą, kad palaikytų jonų judrumą ir sumažintų ESR, virimo ir garų slėgio charakteristikas, kurios lėtina garavimą, ir stabilų elgesį šaltuose ir karštuose ekstremumose.

Tai yra svarbu praktikoje, nes svyravimo galimybės dažnai riboja savitašis šildymas, o savitašis šildymas užfiksuoja ESR ir elektrolito laidumą daug labiau nei daugelyje pirmo pasirodymo dizainų leidžiama. Kai svyravimo rezervas tampa problema vystyme, elektrolito pasirinkimas yra viena iš nedaugelio pakeitimų, kurie gali pagerinti našumą be būtinybės visiškai perkonstruoti mechaniką.

Kontroliuojamas jonų tiekimas ir pH valdymas pakartotinio streso metu

Silpnų rūgščių sistemos yra naudojamos teikti jonus, neagresyviai atakuojant oksidą. Bazės, dažnai organizinės aminai, yra pridedamos, kad nukreiptų pH ir įtakotų atsparumo elgseną. Jungimo keitikliuose kondensatoriai gyvena su pakartotiniu svyravimo stresu ir periodiniais transientais, todėl elektrolitas turi greitai judėti krūvio krūvio metu, tuo pačiu išlaikant cheminį bendradarbiavimą su oksidu.

Dizainai, kurie siekia labai mažo ESR, tuo pačiu laikydami pH stabilumą po ranka, gali parodyti ankstyvą nuotėkio padidėjimą ar dujų susikaupimą griežtesnėse taikymuose. Čia yra nusivylimas, kad pirmieji elektriniai matavimai gali atrodyti puikiai, tačiau chemija parodo savo nuomonę vėliau, kai šiluma ir laikas turėjo erdvės kaupti poveikį.

Pridėtiniai paketai inhibicijai, skaidymui ir dujų valdymui

Pridėtiniai ingredientai, tokie kaip inhibitoriai ir skaidytuvai, naudojami sulėtinti oksido drėkinimą, sumažinti vandenilio generavimą ir stabilizuoti aukštos temperatūros elgseną. Šios detalės tampa ypač pastebimos įrangoje, kuri praleidžia metus šiltose, blogai vėdinamose dėžėse. Ilgo tarnavimo dizainuose staigios gedimų formos dažnai nėra tiesioginė elektrinė trumpo jungimo, tai yra lėtas žygis apima sandarumo praradimą, elektrolito išsekimą ar slėgio padidėjimą, kurį paspartina svyravimų sukeltas šildymas.

Elektrolito stabilumo gerinimas sumažina galimybę, kad kondensatorius taps dalimi, kuri tyliai nustato tarnavimo intervalą kitaip gerai konstrukcijos sistemai, scenarijus, kurio daugelis patikimumo komandų norėtų išvengti, nes vėliau yra sunku paaiškinti.

Procesų pažanga

Dviejų gamybos etapų dominuoja didelę dalį elektrinio elgesio: graviravimas ir formavimas. Pažanga šioje srityje labiau susijusi su struktūrų formavimu, kurios išlieka stabilios po tūkstančių elektrinių ir terminės ciklų, nei su maksimalios graviravimo faktoriaus siekimu bet kokia kaina. Šis pokytis gali pasirodyti kaip inžinieriaus prefektas dėl prognozuojamo elgesio labiau nei įspūdingo, tačiau prognozuojama veikla dažnai yra tai, kas išgyvena kvalifikaciją ir lauko ekspoziciją.

Graviravimas

Graviravimas yra kontroliuojamas elektrocheminis procesas, kuriame duobės gylis, tankis ir forma nustatomi per kelis sujungtus parametrus. Maži pokyčiai, kurie atrodo nekalti proceso lapuose, gali akivaizdžiai paveikti bangų nuostolius ir tarnavimo laiką.

Pagrindiniai graviravimo kontrolės kintamieji:

• Elektrolito sudėtis

• Elektrolito koncentracija

• Procesų temperatūra

• Folijos tiekimo greitis

• Taikomos bangos formos charakteristikos

Nuolatinis iššūkis yra pasiekti duobės geometriją, kuri atitiktų numatomą ESR, bangų srovės ir ilgaamžiškumo derinį. Praktiniuose energijos aparatuose šiek tiek mažesnė pradinė talpa, kartu su stabilia duobės struktūra, gali išgyventi didžiausio ploto dizainą, kuris pasirodo mechaniškai trapus arba linkęs į lokalizuotą šildymą. Toks išvada ne visuomet yra emociškai patenkinanti, kai dydžio tikslai yra griežti, tačiau ji atitinka tai, ką lauko grąžinimai linkę mokyti.

Bangų valdymas iki dešimčių kilohercų nėra tik elektrolito istorija. Graviravimo sukurtas porų tinklas nustato jonų transporto kelius ir efektyvų varžą AC apkrovos metu. Kondenatorius vertinamas tik 120 Hz gali nuvertinti nuostolius per persijungimo dažnius. Dėl šios priežasties šiuolaikinės kondensatorių serijos dažnai pateikia impedanso pagal dažnį kreives ir bangų srovės reitingus aukštesnėse temperatūrose.

Tai yra viena iš tų sričių, kur stalų stebėjimas gali pakeisti patogias prielaidas: dalis, kuri atrodo puikiai žemo dažnio metu, gali veikti šilčiau nei tikėtasi, kai taikomas realus keitiklio spektras.

Formavimas

Formavimas augina dielektrinį oksidą ir gali būti pritaikytas įvairiems naudojimo atvejams, įskaitant oksido struktūras, kurios skirtingai elgiasi esant DC dominuojamai ir AC apkrovai. Modernūs metodai taip pat orientuojasi į nestabilių hidroksido sluoksnių konvertavimą į stabilesnį dielektriką, paviršių sandarinimą, kad atsparėtų vandens sukeliamam pablogėjimui, ir plyšių bei defektų mažinimą, kurie vėliau gali tapti nuotėkio karštomis vietomis.

Praktinis pelnas linkęs pasireikšti kaip sumažėjęs ankstyvosios gyvavimo laikotarpio nuokrypis ir geresnė ištvermė esant pakartotinei bangų šildymui, kur maži defektai gali koncentruoti nuostolius ir virsti lokalizuoto temperatūros padidėjimu. Formavimo kokybė yra atkakliai stebima, nes maži defektai gali nepasireikšti pradinės apžiūros metu, tačiau vėliau gali tapti rimti po ilgalaikio elektrinio streso.

Struktūrinė diversifikacija

Modernios produktų grupės dabar skiriasi ne tik pagal dydį ir klasę, bet ir pagal vidaus architektūrą. Ši diversifikacija atspindi pramonės tikrovę: geriausias kondensatorius labai priklauso nuo to, kaip šiluma juda per surinkimą, kaip bangos paskirstomos ir koks gedimo režimas sistema gali toleruoti, nesukeldama paslaugų incidento.

Skysti elektrolitai

Skysti aliuminio elektrolitai išlieka kiekybės lyderiu, nes jie siūlo stiprią talpą už kainą ir plačią prieinamumą. Plėtros pastangos daugiausia orientuotos į garavimo kontrolę ir bangų/temp įtampos ištvermės gerinimą per geresnius elektrolitus, patobulintus sandarinimus ir apgalvotus terminio takus.

Realiuose surinkimuose tai dažnai pagerina eksploatacijos laiką, kai kondensatoriai yra įrengti šalia šilumos šaltinių arba nuolat veikiantys bangų srove, kas yra didelės rūpestis projektavimo ir terminio vertinimo metu.

Kietieji aliuminio elektrolitai

Kietieji aliuminio elektrolitai pakeičia skystį kieta laidžia medžiaga. Tai gali pagerinti ESR stabilumą ir sumažinti klasikinio džiūvimo mechanizmus. Tuo pačiu metu tai įveda skirtingus sprogimo ir gedimo elgesius, kas savo ruožtu keičia, kaip inžinieriai galvoja apie deratingą ir trumpalaikį valdymą.

Pragmatiškas išvados punktas yra tas, kad kietas keičia dominuojančią senėjimo mechanizmą, o ne pašalina senėjimą. Kai komandos perkelia prielaidas iš skystų dalių be pakartotinės streso analizės, kvalifikacija gali tapti įtempta praktika, atrandant, kurios prielaidos buvo pernelyg optimistinės.

Pakavimo ir vidaus išdėstymo plėtra

Paketo tipai išsiplėtė kaip atsakas į plokštės lygio apribojimus, kurių negalima išspręsti paprasčiausiai sumažinant tradicinio vynioto elemento dydį. Pavyzdžiui, tikimasi, kad SMD konstrukcijos toleruos šilumos poveikį, išlaikys sandarumą prieš garavimą ir išlaikys griežtą matmenų kontrolę, vis tiek nešdamos didelę bangų srovę ribotoje apimtyje.

Pakavimo ir vidaus išdėstymo kryptys:

• Daugianodžių koncepcijos

• Alternatyvūs katodo išdėstymai

• SMD konstrukcijos

Praktikoje, nedideli išdėstymo sprendimai, oro srautų keliai, artumas prie karštųjų induktorių, prieinamas varis šilumos sklaidai, dažnai nusprendžia, ar kondensatorius, kuris popieriuje atrodo priimtinas, atitinka gyvenimo trukmės lūkesčius galutiniame produkte. Duomenų lapo specifikacijos gali būti tikslios, tačiau prastos išdėstymo sąlygos vis tiek gali priversti komponentą patirti pernelyg didelį šiluminį stresą.

Per šiuos pokyčius prasmingiausia tendencija yra pereinanti nuo vieno parametro siekimo link subalansuoto, sistemą suprantančio dizaino. Geresni modernūs aliuminio elektrolitiniai kondensatoriai yra suprojektuoti taip, kad folijos struktūra, oksido vientisumas, elektrolito chemija ir paketo šiluminis elgesys vienas kitą sustiprintų, nes ilgalaikį našumą lemia elektrinio streso ir šilumos sąveika, o ne koks nors vienas pagrindinis skaičius.

Išvada

Aliuminio elektrolitinių kondensatorių našumas yra glaudžiai susijęs su išgraviruotų folijos struktūrų, oksido dielektrinių sluoksnių, elektrolito laidu, ir vidiniu mechaniniu dizainu. Tokie veiksniai kaip elektrolito stabilumas, dielektrinė vientisumas, sandarumo kokybė ir šiluminis stresas tiesiogiai veikia talpos išsaugojimą, ESR, blyksnių pajėgumą ir veikimo gyvenimo trukmę. Supratimas apie šias vidines sąsajas padeda paaiškinti tiek aliuminio elektrolitinių kondensatorių privalumus, tiek apribojimus šiuolaikinėse energijos ir elektronikos sistemose.

Dažniausiai užduodami klausimai (DUK)

1. Kodėl dielektrikas aliuminio elektrolitiniame kondensatoriuje laikomas fundamentaliai skirtingu nuo dielektriko plėvelės ar keramikos kondensatoriuose?

Dielektrikas aliuminio elektrolitiniame kondensatoriuje nėra atskiras izoliacinis lapas. Vietoj to, tai yra plonas aliuminio oksido sluoksnis, augantis tiesiai ant išgraviruoto anodinio folijos per elektrokemijos formavimo procesą. Kadangi oksidas seka mikroskopinę išgraviruotos folijos paviršiaus struktūrą, kondensatorius pasiekia labai didelį talpos tankį gana mažame tūryje. Ši chemiškai sujungta dielektrinė struktūra taip pat paaiškina, kodėl poliškumas yra taip svarbus, nes voltų keitimas tiesiogiai paveikia oksido sąsają ir gali greitai padidinti nuotėkį arba sugadinti.

2. Kodėl elektrolito būklė stipriai veikia ESR ir blyksnių srovės pajėgumą laikui bėgant?

Elektrolitas veikia kaip tikrasis elektrokeminis katodas oksido sąsajoje ir suteikia joninę laidumą, reikalingą kondensatoriaus veikimui. Kai elektrolitas palaipsniui džiūsta, dekomponuojasi arba praranda laidumą, jonų transportas tampa sudėtingesnis. Tai kilnoja ESR, sumažina blyksnių srovės pajėgumą, padidina vidinį šildymą ir galiausiai sumažina efektyvią talpą. Šie pokyčiai dažnai prasideda gerokai anksčiau, prieš pasirodant matomiems mechaniniams simptomams, tokiems kaip išsipūtimas ar ventiliavimas.

3. Kaip folijos graviravimas dramatiškai padidina talpos tankį aliuminio elektrolitiniuose kondensatoriuose?

Aliuminio folija cheminiu būdu yra išgraviruota, kad sukurtų tankią mikroskopinę duobučių ir tunelių struktūrų tinklą, kuris dideliais kiekiais padidina efektyvią paviršiaus plotą. Kadangi talpa tiesiogiai susijusi su elektrodų plotu, ši išplėsta vidinė geometrija leidžia kondensatoriui pasiekti daug didesnes talpos vertes, nesueikvojant proporcingai didesnio skardos dydžio. Tinkamas elektrolito prasiskverbimas į šias išgraviruotas struktūras taip pat yra kritiškai svarbus, nes prastai sudrėkintos zonos tampa elektriškai neaktyvios ir sumažina efektyvumą.

4. Kodėl separatoriaus popierius daro įtaką elektriniam našumui ne tik paprastai izoliuojant?

Separatoriaus popierius veikia ne tik kaip izoliatorius, neleidžiantis folijoms susiliesti elektra. Jis taip pat kaupia elektrolitą ir veikia kaip kontroliuojama jonų transporto priemonė per suvyniotą struktūrą. Tokios savybės kaip poringumas, suspaudžiamumas, storis ir matmenų stabilumas tiesiogiai veikia joninę varžą, srovės pasiskirstymą, blyksnių šildymą ir elektrolito išlaikymą. Nelygus elektrolito pasiskirstymas separatoriuje gali sukelti lokalizuotą šildymą ir nestabilų ilgalaikį elgesį blyksnių streso sąlygomis.

5. Kodėl didinant įtampos reitingą, sumažėja talpos tankis aliuminio elektrolitiniuose kondensatoriuose?

Didesni įtampos reitingai reikalauja storesnių oksido dielektrinių sluoksnių, kad saugiai atlaikytų stipresnius elektrinius laukus. Tačiau, didėjant dielektrinio storio, talpa mažėja. Tai reiškia, kad kondensatoriai su didesnėmis įtampomis paprastai pasiekia mažesnę talpą vienam tūriui, palyginti su mažesnės įtampos dalimis. Todėl dizaineriai balanso įtampos rezervą, talpos tankį, blyksnių toleranciją ir ilgalaikį patikimumą, kai renkasi kondensatorių reitingus energijos sistemoms.

6. Kodėl aliuminio elektrolitiniai kondensatoriai dažnai laikomi valdomo nusidėvėjimo komponentais energijos sistemose?

Jų vidinė elektrocheminė struktūra pamažu keičiasi esant elektriniam ir šiluminiam stresui. Laikui bėgant, elektrolito garavimas, oksidų degradacija, svyravimų šildymas, sandarinimo senėjimas ir cheminis nuokrypis lėtai keičia ESR, talpą ir nuotėkio srovę. Skirtingai nuo idealios pasyvių komponentų, aliuminio elektrolitiniai kondensatoriai patiria prognozuojamus senėjimo mechanizmus, kurie labai priklauso nuo veikimo temperatūros, svyravimų srovės ir įtampos streso. Todėl sėkmingi ilgalaikiai projektai atsižvelgia į pamažu keičiančius parametrus, o ne mano, kad stabilumas yra nuolatinis.

7. Kodėl svyravimų srovė gali tapti viena iš pagrindinių elektrolitinių kondensatorių ilgaamžiškumo ribojančių veiksnių?

Svyravimų srovė, tekanti per ESR, generuoja vidinį šilumą kondensatoriaus šerdyje. Padidėjusi temperatūra pagreitina elektrolito garavimą, cheminę dekompoziciją ir dielektriko senėjimą, kas dar labiau didina ESR ir sukuria papildomą šildymą. Šis atsiliepimų procesas gali sutrumpinti tarnavimo laiką, net jei įtampos reitingai nėra viršijami. Praktinėje galiai elektronikoje svyravimų srovės stresas dažnai tiesiogiai lemia kondensatoriaus ilgaamžiškumą labiau nei vien įtampos stabilumas.

8. Kodėl žemos temperatūros sąlygos dažnai sukelia staigius ESR padidėjimus aliuminio elektrolituose?

Žemose temperatūrose elektrolito klampumas didėja, o jonų judrumas pastebimai mažėja. Tai sumažina laidumą kondensatoriuje, dėl ko ESR staigiai didėja. ESR didėjant, išėjimo svyravimo įtampa didėja, o laikinas srovės valdymas blogėja. Šaltų startavimo sąlygų metu gali būti atskleidžiama maitinimo tiekimo nestabilumas, paleidimo gedimai arba didesnis stresas perjungimo reguliatoriams ir tiesinimo grandims.

9. Kodėl šiuolaikiniai aliuminio elektrolitiniai kondensatoriai labai priklauso nuo elektrolito chemijos optimizavimo?

Šiuolaikiniai elektrolitai yra kruopščiai suprojektuoti mišiniai, skirti subalansuoti laidumą, klampumą, garavimo atsparumą, cheminį stabilumą ir oksidų suderinamumą. Daugiausluoksnių tirpiklių sistemos ir priedų paketai padeda sumažinti ESR, pagerinti svyravimų valdymą, stabilizuoti nuotėkio elgseną ir sulėtinti dujų generavimą ilgalaikio šiluminio streso metu. Kadangi daugelis elektros apribojimų yra tiesiogiai susiję su jonų kondukcija ir cheminiu senėjimu, elektrolito chemija tapo vienu iš reikšmingiausių veiksnių šiuolaikinių kondensatorių plėtrai.

10. Kodėl šiluminis išdėstymas ir oro srautų sąlygos yra tokios svarbios naudojant elektrolitinius kondensatorius netoli galios grandžių?

Elektrolitinio kondensatoriaus tarnavimo laikas yra stipriai susijęs su karštųjų taškų temperatūra, o ne su aplinkos kambario temperatūra. Padėtis šalia transformatorių, induktorių, MOSFET'ų ar radiatorių gali eksponuoti kondensatorių nuolatinio padidinto šilumos poveikio, kuris pagreitina elektrolito praradimą ir ESR nuokrypį. Oro srauto kryptis, vario šilumos sklaida, svyravimų srovės paskirstymas ir dėžės ventiliacija todėl vaidina pagrindinius vaidmenis nustatant ilgalaikį patikimumą. Kondensatorius, kuris popieriuje atrodo priimtinas, gali senėti daug greičiau, jei aplink šilumos aplinkybė yra prastai kontroliuojama.
