DIAC paaiškinimai, veikimo principas, charakteristikos ir programos

DIAC yra dvikryptis puslaidininkinis įtaisas, daugiausia naudojamas paleidimui ir fazių valdymui kintamosios srovės grandinėse.Skirtingai nuo įprastų diodų, kurie leidžia tik viena kryptimi, DIAC persijungia simetriškai abiem kryptimis, kai pasiekiama pertraukimo įtampa.Šiame straipsnyje paaiškinami DIAC veikimo principai, vidinė struktūra, veikimo elgsena ir praktinis pritaikymas, įskaitant jų naudojimą TRIAC įjungimo, reguliatoriaus grandinėse, variklio greičio valdymo, impulsų generavimo ir galios reguliavimo sistemose.

Katalogas

DIAC funkcijų ir taikomųjų programų tyrinėjimas

DIAC (kintamos srovės diodas) pasižymi unikaliomis savybėmis kaip dvikryptis puslaidininkinis jungiklis, siūlantis visos bangos laidumo galimybes kintamosios srovės grandinėse.Skirtingai nuo įprastų diodų, apribotų vienkrypčiu srovės srautu, DIAC veikia dinamiškai, pradėdami laidumą tik pasiekus tam tikrą įtampos slenkstį, vadinamą pertraukimo įtampa.Svarbu tai, kad šis elgesys nepriklauso nuo poliškumo, todėl DIAC išskiriami kaip simetriški trigerio diodai.Jų gebėjimas simetriškai veikti tiek teigiamų, tiek neigiamų kintamosios srovės bangos formos ciklų metu užtikrina veikimo nuoseklumą ir yra pagrindiniai komponentai tais atvejais, kai reikia subalansuoto srovės srauto ir tikslumo reguliavimo.

Pagrindinės DIAC savybės ir veiklos įžvalgos

Išskirtinis DIAC bruožas yra jo simetriškas laidumas, kai viršijama pertraukimo įtampa.Per šią funkciją:

• Konkrečios poliškumo orientacija grandinės projektavimo metu tampa nereikalinga, todėl projektavimas tampa sudėtingesnis.

• Išjungtoje būsenoje DIAC veikia kaip atvira grandinė, kol įvykdomos aktyvavimo sąlygos, taip pagerindamas aktyvinimo parametrų kontrolę.

• Po aktyvavimo jo perėjimas į laidžią būseną sumažina įtampos kritimą, taip skatinant stabilų srovės srautą kintamosios srovės grandinėse.

Šis staigus perėjimas iš didelio atsparumo į mažos varžos būsenas, stebimas DIAC įtampos ir srovės charakteristikų kreivėse, skatina jų efektyvumą kaip tolesnių komponentų, tokių kaip TRIAC, paleidimą.Tokios savybės prisideda prie supaprastinto grandinių, kurioms reikalingas stabilus veikimas ir tikslūs perėjimai, dizaino.

Esminiai DIAC valdymo apribojimai

Klasifikuojami kaip „nevaldomi jungikliai“, DIAC veikia be išorinio manipuliavimo, remdamiesi tik grandinės sąlygomis, kad būtų suaktyvinta.Pagrindinės charakteristikos apima:

• Įjungimas susietas tik su grandinės įtampa, pasiekiančia pertraukimo tašką, todėl nebereikia išorinio paleidimo.

• Paprastesni konstrukcijos reikalavimai, lyginant su valdomais jungikliais, tokiais kaip SCR arba TRIAC, nors dėl tokio paprastumo reikia kruopštaus grandinės derinimo, kad būtų užtikrintas patikimas veikimas.

Jų eksploatacinė nepriklausomybė riboja valdymo lankstumą, tačiau pabrėžia jų vertę dėl nesudėtingo ir tvirto dizaino.

Praktinės įžvalgos, gautos naudojant lauką

Praktikoje DIAC įsitvirtino kaip būtini komponentai dėl:

• Patikimas našumas, pasiekiamas naudojant dvišalio paleidimo galimybes, ypač kai suporuotas su TRIAC, skirtas sinchronizuoti su kintamosios srovės bangų formomis reguliatoriaus grandinėse.

• Strateginiai koregavimai, panaudojant gamybos tolerancijas pertraukimo įtampoje, siekiant optimizuoti grandinės veikimą pagal specifinius reikalavimus, o tai parodo praktinio inžinerinio sumanumo ir teorinių principų derinį.

• Padidintas energijos vartojimo efektyvumas ir komponentų ilgaamžiškumas, atsirandantis dėl jiems būdingo paprastumo ir atsparumo eksploataciniam susidėvėjimui.

Lauko stebėjimai nuosekliai pabrėžia, kaip apgalvotas DIAC įdiegimas padidina grandinės atsparumą ir skatina naujoviškas dizaino konstrukcijas..

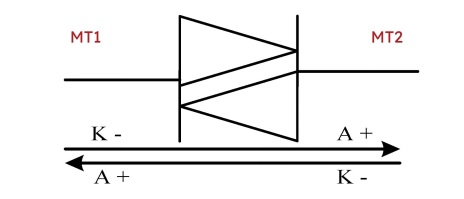

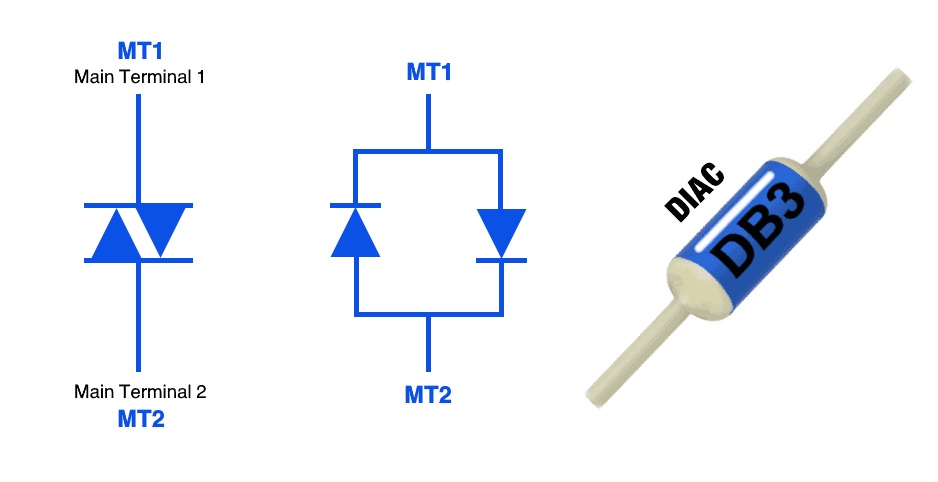

DIAC simbolis ir funkcinis vaizdavimas

DIAC simbolis vizualiai pateikiamas su dviem rodyklėmis, nukreiptomis priešingomis kryptimis, išdėstytomis lygiagrečiomis tiesiomis linijomis.Šioje iliustracijoje konkrečiai perteikiamas atvirkštinis lygiagretus dviejų diodų išdėstymas, kuris sudaro struktūrinę DIAC esmę.Konstrukcija įkūnija veikimo principą, leidžiantį DIAC simetriškai vesti srovę bet kuria kryptimi, kai pasiekiama suveikimo įtampa.Įrenginyje yra du laidūs gnybtai, identifikuoti kaip pagrindinis terminalas 1 (MT1) ir pagrindinis terminalas 2 (MT2).Šie gnybtai tarnauja kaip jungtys, kuriose elektros energija teka darbo fazėse, pabrėžiant komponento dvikryptį pobūdį.

Funkcinės DIAC simetrinės architektūros pasekmės

Simetriškas DIAC simbolio dizainas atspindi pagrindinę jo funkciją: vienodą laidumą tiek priekyje, tiek atgal.Naudojant kintamosios srovės (AC) sistemose, ši vienoda konstrukcinė konstrukcija palaiko subalansuotą elektrinį našumą net esant skirtingoms įtampos sąlygoms.Tolygus laidumas, kurį palengvina DIAC, užtikrina stabilų veikimą programose, kurioms reikia vienu metu veikiančių perjungimų.Praktiškai ši kokybė labai vertinama grandinėse, tokiose kaip faziniai reguliatoriai, kur perjungimo tikslumas abiem kryptimis tiesiogiai įtakoja veikimo patikimumą.

Privalumai, gauti iš atvirkštinės lygiagrečios konfigūracijos

Atvirkštinė lygiagreti DIAC struktūra suteikia aiškių pranašumų scenarijuose, kuriuose reikalingas nepertraukiamas dvikryptis srovės srautas ir stabilumas.Sukurtose sistemose ši konstrukcija apsaugo nuo tokių problemų kaip įtampos skirtumai, todėl sumažinamas triukšmas ir užtikrinamas stabilesnis veikimas.Ši kokybė dažnai naudojama programose, kurioms reikalingas tikslus valdymas, pvz., apšvietimo sistemų pritemdymo mechanizmai, variklio greičio reguliavimas ir temperatūrai jautrių įrenginių valdymas.Jo indėlis į sklandžius elektros elgsenos pokyčius yra neatsiejamas nuo tokių konstrukcijų kokybės ir veikimo.

DIAC funkcionalumas grandinės projekte

DIAC tapo pagrindiniu elementu uždegimo paleidimo grandinėse dėl patikimo atsako į įtampos pokyčius.Elektros projektuotojai išnaudoja jo simetrišką elgseną, kad perjungimo metu pasiektų skysčio perėjimą iš ramybės į aktyvią būseną.Ši savybė padidina energijos vartojimo efektyvumą, todėl DIAC yra tinkamiausias pasirinkimas kompaktiškai elektronikai, kuriai reikalingas didelis valdymo sistemų patikimumas.DIAC gebėjimas sušvelninti harmoninius iškraipymus išlaikant temperatūros stabilumą leido jį integruoti į naujoviškus galios elektronikos metodus, užtikrinant efektyvumą ir ilgalaikę veikimo saugą.

DIAC aktyvinimo elgesio supratimas

DIAC išsiskiria kaip pasyvus elementas, kuris išlieka inertiškas, kol neperžengiamos įtampos slenksčiai, nepriklausomai nuo poliškumo.Ši charakteristika suteikia nuspėjamą ir patikimą automatinio perjungimo mechanizmą.Ši funkcija naudojama tikslioms valdymo funkcijoms pridėti prie grandinių dizaino ir palaikyti pažangų veikimą.Supratus jo perjungimo elgesį, galima naudoti programose, kurioms reikalingas simetriškas laidumas ir patikimas perjungimas.

Atspindinčios įžvalgos apie DIAC vaidmenį besivystančiose grandinėse

DIAC konstrukcija ir simetriškas veikimas ir toliau tarnauja kaip praktiškas efektyvaus dvikrypčio srovės reguliavimo sprendimas.Jo nesudėtinga, bet įspūdinga struktūra suderina patikimumą su naudojimo paprastumu, todėl jis puikiai pritaikomas įvairiems elektros poreikiams.Elektroninėms sistemoms tobulėjant ir naujovėms didinant grandinių sudėtingumą, DIAC išlieka neįkainojama sudedamąja dalimi, kuri sklandžiai jungia funkcionalumą ir tikslumą.Dėl savo gebėjimo išlaikyti subalansuotą veikimą jis yra tinkamas įrankis ne tik tradicinėse programose, bet ir futuristinėse sistemose, kurioms reikalingas optimalus energijos valdymas ir kontrolė.

DIAC vidaus struktūrų projektai

DIAC yra dviejų struktūrinių konfigūracijų: trijų ir penkių sluoksnių.Trijų sluoksnių DIAC svarbą dažnai lemia jų nuoseklios veikimo charakteristikos, subalansuotas veikimas per kintamosios srovės ciklus ir numatoma maždaug 30 voltų pertraukimo įtampa.Šios funkcijos papildo programas, kurioms reikalingas dažnas perjungimas ir suveikimas elektroninėse sistemose, kur stabilumas ir patikimumas yra neįkainojami svarbūs veiklos efektyvumui.

Trijų sluoksnių DIAC

Trijų sluoksnių DIAC konfigūracija naudoja PNPN struktūrą, kuri palengvina efektyvų srovės laidumą ir leidžia tiksliai valdyti įtampą.Dėl simetriškų elektrinių savybių abiejuose įtampos poliuose šis dizainas užtikrina nuoseklų veikimą ir nuspėjamą pertraukimo elgesį net ir esant įvairioms apkrovos sąlygoms.

Pavyzdžiui:

• Lempos reguliatoriuose šis efektyvus įtampos paleidimas užtikrina sklandų apšvietimo intensyvumo moduliavimą.

• Variklio greičio reguliatoriams naudingas tikslus kintamosios srovės valdymas be mechaninių ar elektros sutrikimų.

• Kintamosios srovės perjungimo grandinės užtikrina vienodą moduliavimą be klaidų, supaprastina elektronikos dizainą ir pagerina veikimo patikimumą.

Tokios programos pabrėžia trijų sluoksnių DIAC integravimo vertę siekiant optimizuoti tikslumą ir energijos vartojimo efektyvumą.Vienodos trijų sluoksnių DIAC elektrinės charakteristikos padeda sumažinti riziką, susijusią su nenuosekliu perjungimu, ir palaiko sklandų veikimą sudėtingose ​​elektroninėse grandinėse.

Penkių sluoksnių DIAC

Penkių sluoksnių DIAC naudoja architektūrą, pagrįstą dviem lygiagrečiomis PNPN struktūromis, veikiančiomis kartu, kad reguliuotų srovės srautą.Šis unikalus išdėstymas suteikia lankstumo įtampos ir srovės elgsenoje, pritaikydamas konkrečias programas, kuriose reikia jautrumo niuansuotiems įtampos perėjimams.Eksploataciniai koregavimai, atsirandantys dėl išplėstos sluoksniuotos struktūros, yra pagrindas specializuotiems naudojimo atvejams, kai įprastiniai dizainai gali būti netinkami.

Pavyzdžiui:

• Eksperimentinėse grandinėse gali būti penkių sluoksnių DIAC, siekiant ištirti naujus įtampos valdymo metodus.

• Nišinėms technologijoms gali būti naudingas varianto jautrumas pereinamojo laikotarpio įtampos pokyčiams, derinant su netradiciniais elektros parametrais.

Nors trijų sluoksnių DIAC dalijasi simetrinėmis įtampos charakteristikomis, penkių sluoksnių versijos įkrovimo nešiklio mechanika skiriasi sluoksniuose, todėl galima taikyti naujus grandinės veikimo tobulinimo metodus.Šis dizainas dažnai derinamas su į mokslinius tyrimus orientuotomis arba labai specializuotomis programomis, todėl tai yra ir papildoma, ir tiriamoji galimybė DIAC kūrimo srityje.

Dizaino pasirinkimas

Tinkamas DIAC struktūros pasirinkimas priklauso nuo veiklos nuspėjamumo, pritaikomumo ir ekonominio pagrįstumo pusiausvyros.Trijų sluoksnių DIAC dažnai teikiama pirmenybė siekiant patikimo veikimo, lengvo integravimo su standartine elektronika ir stabilaus veikimo įvairiose programose.

Priešingai, penkių sluoksnių DIAC atitinka išradingus dizainus ir eksperimentines sistemas, reikalaujančias didesnio valdymo jautrumo.Pavyzdžiui:

• Buitinė elektronika paprastai teikia pirmenybę paprastam, bet tvirtam trijų sluoksnių dizainui, užtikrinančiam efektyvų kintamosios srovės moduliavimą.

• Kuriamos pažangios sistemos gali ištirti sudėtingą penkių sluoksnių struktūros dinamiką, kad būtų pasiektas netipiškas elektrinis atsakas.

Šių konfigūracijų niuansų skirtumų supratimas įgalina priimti pagrįstus sprendimus, suderinant įgyvendinimą su numatomos programos unikaliais poreikiais.Atsižvelgdama į funkcionalumo, praktiškumo ir naujovių sąveiką, jis pritaiko DIAC pasirinkimą taip, kad jis papildytų ir nusistovėjusias, ir į ateitį orientuotas technologijas.

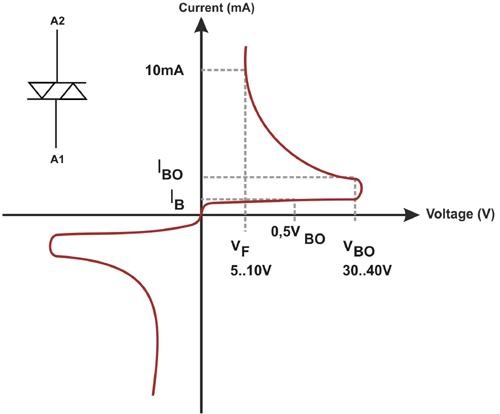

DIAC veikimo charakteristikos ir elgsena

DIAC veikia su išskirtine veikimo dinamika, apibrėžta jų netiesinio laidumo savybėmis, kurios naudojamos valdant elektros energiją specializuotose programose.Iš pradžių nelaidžioje būsenoje šie komponentai pereina laidumo režimą tik tada, kai naudojama įtampa viršija iš anksto nustatytą pertraukos įtampą (VBO), paprastai svyruojančią nuo 25 V iki 48 V.Peržengus šią slenkstį, DIAC leidžia srovei tekėti simetriškai, apdorodami kintamosios srovės (AC) bangų formas, kurių veikimas yra lygiavertis abiem poliškumui.Šis simetriškas laidumas atsiranda dėl jų vidinės struktūros, o tai akivaizdu iš jų unikalių įtampos ir srovės charakteristikų.

Pertraukimo įtampa ir jos elgesys

DIAC pertraukimo įtampa (VBO) rodo konkretų tašką, kuriame prasideda laidumas.Ši savybė tampa itin svarbi sistemose, kurioms veikti reikia iš anksto nustatytų įtampos lygių, pavyzdžiui, apšvietimo reguliatorių ar variklio valdiklių.DIAC yra tikslingai suprojektuoti naudojant siaurą VBO diapazoną, kad tiktų įvairioms programoms, išlaikant tikslų funkcionalumą.Ši charakteristika išbandyta realiomis veikimo sąlygomis, siekiant patvirtinti, kad DIAC perjungimo įtampa atitinka grandinės reikalavimus ir išlaiko patikimą veikimą projektavimo ribose.

Simetriškas veikimas ir projektavimo efektyvumas

Išskirtinis DIAC bruožas yra jų simetrinio laidumo galimybė, leidžianti jiems efektyviai veikti tiek teigiamoje, tiek neigiamoje kintamosios srovės bangos formos pusėje.Šis dvikryptis veikimas supaprastina grandinių dizainą, todėl nereikia atskirų komponentų valdyti priešingus poliškumus.Tokios programos kaip fazių valdymo sistemos, dažniausiai naudojamos ventiliatoriaus greičiui reguliuoti arba pramoninėms šildymo sistemoms valdyti, labai priklauso nuo šios simetrijos, kad būtų užtikrintas nenutrūkstamas funkcionalumas.Stebint įtampos ir srovės kreivę, matomas išskirtinis „Z“ modelis, parodantis nuoseklų ir netiesinį DIAC veikimą per kintamosios srovės ciklus.

Netiesinis įtampos ir srovės atsakas

Netiesinis DIAC įtampos ir srovės santykis vaidina svarbų vaidmenį reguliuojant galią.Skirtingai nuo linijinių charakteristikų komponentų, kuriuose srovė nuolat didėja didėjant įtampai, DIAC staigiai pereina per savo pertraukimo įtampą ir užtikrina laidumą tik esant pakankamai aukštai įtampai.Šis valdomas elgesys apsaugo nuo atsitiktinio suaktyvinimo grandinėse.Tikslus laikas naudojamas siliciu valdomų lygintuvų (SCR) uždegimo grandinėse, kad būtų galima valdyti laidumą reikiamu momentu.Šio netiesinio elgesio supratimas padeda pagerinti grandinės tikslumą ir veikimą.

Šiluminės ir eksploatacinės aplinkybės

Projektuojant grandines, kuriose naudojami DIAC, reikia atidžiai stebėti jų šiluminį jautrumą ir sąveiką su gretimais komponentais.Temperatūros svyravimai gali nežymiai pakeisti pertraukos įtampą, todėl norint užtikrinti tvarų veikimą, reikia strateginės vietos ir izoliacijos.Be to, turi būti išlaikytas palaikymo srovės slenkstis (IH), kad būtų išvengta priešlaikinio laidumo nutrūkimo.Grandinės konstrukcijos apima stabilizavimo metodus ir pagalbinius komponentus, kad būtų palaikomas nuoseklus veikimas besikeičiančiomis sąlygomis.

DIAC veikimo charakteristikos palaiko ir tradicines galios valdymo sistemas, ir naujesnes tikslaus valdymo programas.Simetrinis laidumas ir netiesinis atsakas užtikrina lankstų ir patikimą grandinės veikimą.Šių charakteristikų supratimas padeda pagerinti našumą įvairiose srityse – nuo ​​buitinės elektronikos iki pramoninės įrangos.Lankstus veikimas taip pat palaiko naudojimą naujose grandinėse ir toliau plėtojant elektrotechniką.

DIAC taikymas galios elektronikoje

DIAC atlieka įvairius vaidmenis galios elektronikos sistemose, veikdamos kaip pagrindiniai komponentai paleidimo, valdymo ir laiko grandinėse.Dėl savo gebėjimo pakaitomis veikti kintamosios srovės ciklais be šališkumo, DIAC yra idealūs įvairiems praktiniams tikslams.

Sinergija su TRIAC perjungimo sistemomis

DIAC pagerina TRIAC veikimą, sukurdami vientisą požiūrį į kintamosios srovės maitinimo perjungimą tokiuose įrenginiuose kaip variklių valdikliai, šildymo sistemos ir reguliatoriai.

• Jie stabilizuoja TRIAC aktyvavimą tiek teigiamose, tiek neigiamose kintamosios srovės ciklų fazėse, užtikrinant patikimą veikimą.

• Praktiškose konfigūracijose DIAC paprastai dedami nuosekliai su TRIAC užtvarų grandinėmis, todėl galima faziškai valdyti blokavimą.

• Reguliuojami laiko nustatymo mechanizmai, pasiekiami naudojant rezistorius arba kondensatorius, padeda tiksliai moduliuoti išėjimo galią.

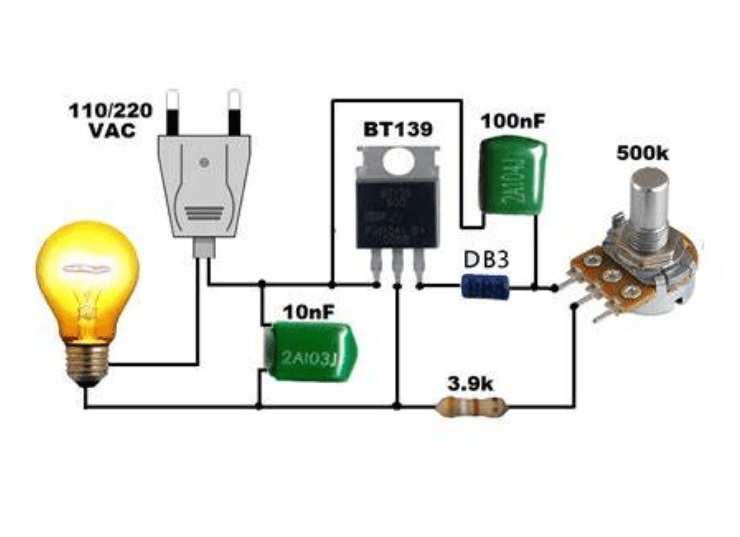

Paimkite, pavyzdžiui, šviesos pritemdymo sistemas, kuriose DIAC atlieka pagrindinį vaidmenį valdydami kondensatoriaus įtampos padidėjimą, kol pasiekia DIAC pertraukimo tašką, suaktyvindami sklandų ir nuoseklų veikimą.Dėl tokių patobulinimų DIAC tapo kertiniu akmeniu kuriant itin jautrias ir novatoriškas išmaniųjų namų technologijas.

Tikslumas šviesos pritemdymo programose

DIAC puikiai tinka pritemdymo grandinėms, nes gali prisitaikyti prie įtampos moduliavimo, užtikrinant nuolatinį apšvietimo lygių valdymą.

• Jie užtikrina sklandų perėjimą be mirgėjimo, net kai ryškumas kinta laikui bėgant arba skirtingomis apkrovomis.

• DIAC sujungimas su pažangia elektronika pagerina energijos vartojimo efektyvumą, o apšvietimo sistemos išlieka stabilios ir reaguoja.

Jų integravimas į modernią gyvenamąją ir komercinę aplinką atspindi augančią patogių sistemų paklausą, kurios kintančiomis sąlygomis palaiko aplinkos komfortą ir patikimumą.

Patikimas fluorescencinių lempų starterių veikimas

Liuminescencinių lempų uždegimo grandinėse DIAC užtikrina nuolatinį įtampos išlydį, reikalingą lempos veikimui pradėti.

• Jų simetriškas laidumas užtikrina nuspėjamus įtampos gedimo lygius net ir pasikartojančiais ciklais.

• Įprasti įgyvendinimai apima išankstinio pašildymo ir laiko komponentų valdymą, kurie užtikrina optimalų uždegimo veikimą.

Tokie pasiekimai parodė praktinę naudą efektyviai naudojant įprastus apšvietimo įrenginius, padedančius prailginti lempos tarnavimo laiką ir sumažinti ilgalaikes priežiūros išlaidas.

Pagrindinės impulsų valdymo sistemų funkcijos

DIAC užtikrina stabilumą generuojant laiko impulsus, todėl jie tinka įvairioms sinchronizuotoms programoms, tokioms kaip delsos grandinės ar generatoriai.

• Jų vaidmuo virpesių sistemose užtikrina sinchronizuotą laiką, labai svarbų sklandžiam komponentų sąveikai.

• Šios charakteristikos naudojamos pramoninės automatikos sistemų valdymo grandinėse.

Šios patikimos laiko nustatymo funkcijos parodo DIAC svarbą didelio tikslumo sistemose, pabrėžiant jų gebėjimą pagerinti bendrą našumą ir veiklos efektyvumą.

Įtampos konvertavimo į dažnį supaprastinimas

DIAC labai prisideda prie sistemų, kurios paverčia įvesties įtampos pokyčius į proporcingus dažnio išėjimus.

• Jų įtraukimas į virpesių grandines palaiko jutiklių sąsajas ir dinaminio matavimo programas.

• Integravimas į tokius projektus kaip aplinkos stebėjimo sąrankos pabrėžia jų gebėjimą išlaikyti tikslius rodmenis nepaisant svyruojančių įvesties duomenų.

Be matavimo, DIAC pagrįsti keitikliai yra prisitaikančių technologijų pavyzdys, ypač grįžtamojo ryšio sistemose, kur stabilumas įvairiomis sąlygomis užtikrina ilgalaikį veikimo tikslumą.

Galimybių išplėtimas naudojant DIAC naujoves

DIAC technologija siūlo platų universalumą visose galios ir signalų elektroninėse sistemose su savo simetrišku laidumu ir patikimomis suveikimo savybėmis.

• DIAC medžiagų patobulinimai ir kompaktiškas dizainas suteikia galimybę padidinti atsinaujinančios energijos sistemų, daiktų interneto sąsajų ir automatizuotų įrenginių efektyvumą.

• Ateities pažanga, įskaitant jų integravimą su naujos kartos puslaidininkinėmis medžiagomis, tokiomis kaip SiC ir GaN, gali lemti precedento neturinčius funkcijų ir dizaino patobulinimus.

Didėjanti DIAC svarba rodo jų tinkamumą prisitaikyti prie kintančių reikalavimų – nuo ​​miniatiūrinių grandinių iki didelio našumo energijos sprendimų, užtikrinant nuolatinį jų vaidmenį kuriant pažangiausias technologijas.

Optimalus DIAC pasirinkimas praktiniam pritaikymui

DIAC yra svarbūs komponentai aktyvuojant TRIAC ir SCR, sudarantys šiuolaikinių galios valdymo sistemų pagrindą.Tarp žymių DIAC tipų modeliai, tokie kaip DB3, DB4 ir SMDB3, yra pripažinti dėl jų nuoseklaus veikimo ir pritaikymo įvairioms programoms.Tolesniuose skyriuose nagrinėjamos jų savybės, naudojimo atvejai ir praktinio įgyvendinimo svarstymai.

DB3 ir SMDB3

DB3 ir SMDB3 modeliai pasižymi stabilia pertraukimo įtampa, paprastai 32 V, o veikimo diapazonas svyruoja nuo 28 V iki 36 V.Šie DIAC dažnai taikomi scenarijuose, kuriuose reikia patikimų ir nuspėjamų paleidimo mechanizmų.Jų būdingas dizainas skatina efektyvumą įvairiose srityse.

• Sklandus intensyvumo valdymas pritemdymo grandinėse

Šviesos pritemdymo sistemose DB3 ir SMDB3 naudojami siekiant užtikrinti tikslų TRIAC paleidimą, užtikrinantį sklandų ryškumo valdymo perėjimą.Šie DIAC yra tolerantiški įtampos ir srovės svyravimams, o tai užtikrina ilgaamžiškumą įvairiomis sąlygomis.Papildomos priemonės, pvz., TRIAC radiatorių montavimas, padeda sumažinti šiluminį įtampą ir taip pailgina sistemos ilgaamžiškumą.

• Greičio reguliavimas variklio valdymo sistemose

DB3 ir SMDB3 pritaikymas variklio valdymo grandinėse, įskaitant tas, kurios matomos ŠVOK ar buitiniuose prietaisuose, užtikrina stabilų variklio sūkių reguliavimą.Jų patikimas suveikimo elgesys padidina veiklos efektyvumą net ir esant svyruojančioms apkrovoms.Triukšmo filtrų pridėjimas prie šių grandinių gali apsaugoti DIAC nuo galimų elektros trukdžių, padidinant veikimo tikslumą ir tarnavimo laiką.

• Patikimas lempų balastų įjungimas

Kompaktinėms fluorescencinėms lempoms ir LED apšvietimo sistemoms naudinga naudoti DB3 ir SMDB3 balastinėse grandinėse, kad būtų užtikrintas nuoseklus jungiklio aktyvavimas ir nuolatinis apšvietimas.Šių grandinių projektavimas su tinkama izoliacija apsaugo nuo trumpųjų jungimų ir optimizuoja DIAC tarnavimo laiką, skatinant patikimą ilgalaikį funkcionalumą.

DB4

DB4 modelis apibūdinamas aukštesne pertraukos įtampa, kuri paprastai yra 40 V ir apima nuo 35 V iki 45 V.Šis padidintas įtampos pajėgumas leidžia jam puikiai veikti tais atvejais, kai reikia didesnių elektros slenksčių.

• Padidintos įtampos slenksčių grandinės

Energijos sistemose, kurioms reikalinga didesnė įtampa, pvz., naudojamose pramoniniuose varikliuose ar specializuotuose apšvietimo valdikliuose, išplėstas DB4 diapazonas yra naudingas.Taikant aukštesnes įtampos slenksčius, jis skatina veikimo nuoseklumą.Į konstrukciją įtraukti tikslūs rezistoriai dar labiau pagerina suveikimo jautrumo kontrolę, užtikrinant jautrų ir nuoseklų veikimą.

• Veikimo apsauga esant elektros įtampai

Dėl savo tvirtos įtampos tolerancijos DB4 puikiai tinka dirbti sudėtingose ​​​​aplinkose, kuriose gali atsirasti elektros šuolių ar šuolių.Apsauginių elementų, tokių kaip metalo oksido varistoriai (MOV), įtraukimas į grandinę padidina jos atsparumą ir apsaugo nuo trumpalaikių elektros trikdžių, užtikrinant ilgalaikį patikimumą.

Norint pasirinkti tinkamą DIAC, reikia atidžiai apsvarstyti tokius veiksnius kaip pertraukos įtampa, numatoma darbo aplinka ir specifiniai grandinės poreikiai.Kiekvienas DIAC modelis atitinka unikalius reikalavimus, leidžiančius pritaikyti sprendimus įvairiems scenarijams.Projektavimo etape atliekant išsamius bandymus – tiriant suveikimo pakartojamumą ir įvertinant šilumines charakteristikas esant apkrovai, galima patobulinti grandinės funkcionalumą ir ilgaamžiškumą, kartu sumažinant prastovų riziką.

Išvada

DIAC išlieka svarbiais kintamosios srovės maitinimo valdymo komponentais dėl jų simetriško laidumo, stabilaus suveikimo ir paprasto veikimo.Dėl jų gebėjimo užtikrinti patikimą perjungimą abiejose kintamosios srovės bangos formos pusėse jie yra naudingi reguliatoriuose, variklių valdikliuose, laiko grandinėse ir TRIAC pagrįstose sistemose.Nors jų valdymas yra ribotas, palyginti su pažangiais perjungimo įrenginiais, jų paprastumas, ilgaamžiškumas ir efektyvumas ir toliau palaiko praktiškus elektroninius dizainus.Tikimasi, kad nuolatinis puslaidininkinių medžiagų tobulinimas ir kompaktinių grandinių integravimas padidins DIAC vaidmenį šiuolaikinėje galios elektronikoje ir pažangiosiose valdymo programose.
