Kriogeninis SiC ir GaN įrenginių aušinimas: našumas, privalumai ir iššūkiai

Kriogeninis aušinimas naudojamas siekiant pagerinti plačiajuosčio ryšio įrenginių, tokių kaip SiC MOSFET ir GaN HEMT, veikimą, efektyvumą ir galios tankį.Žemos temperatūros aplinkoje keičiasi įrenginio elgesys, turintis įtakos atsparumui įjungus būseną, gedimo įtampą, perjungimo nuostolius ir patikimumą.Šiame straipsnyje paaiškinama, kaip SiC, GaN ir silicio įrenginiai veikia kriogeninėmis sąlygomis, kaip kriogeninis aušinimas palaiko MW masto SiC keitiklius ir kokie dizaino iššūkiai turi įtakos pakavimui, EMI filtravimui, terminei kontrolei ir saugai.

Katalogas

SiC įrenginiai ir kriogeninio aušinimo strategijos

Prietaiso elgsena kriogeninėmis sąlygomis

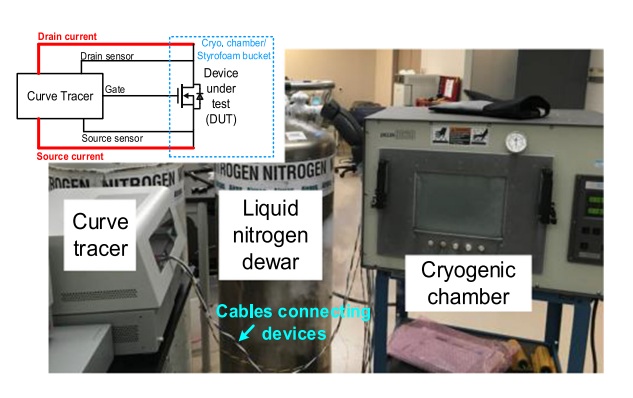

Norint ištirti, kaip galios įrenginiai veikia ekstremaliomis žemos temperatūros sąlygomis, reikia griežtai kontroliuoti kriogeninį nustatymą.Naudojama speciali kriogeninė temperatūros kamera, naudojanti skystą azotą, kad būtų pasiektas temperatūros diapazonas, apimantis aplinkos lygį iki 93 K. Tokios kameros yra kruopščiai izoliuotos tiek iš vidaus, tiek iš išorės, kad būtų palaikomas stabilus temperatūros lygis ir slopinamas išorinis poveikis.Tikslūs prietaisai, tokie kaip B1505A kreivės žymeklis su Kelvino jungtimis, yra naudojami siekiant užtikrinti tikslų testuojamų prietaisų apibūdinimą (DUT).Kelvino jungtys, kovojančios su signalo iškraipymais ir klaidomis, atsirandančiomis dėl kabelio varžos arba parazitinio induktyvumo matavimų metu, taip skatinant didesnį užfiksuotų duomenų tikslumą.

Kiekviena testavimo aplinkos detalė atspindi sukauptą patirtį, kai tokie veiksniai kaip kabelio vientisumas ar išoriniai trukdžiai gali iš esmės paveikti matavimo rezultatus.Atliekant didelio tikslumo darbą, reikalingos tvirtos bandymo sąrankos, nes mažos klaidos gali paslėpti svarbias įrenginio veikimo detales, ypač esant žemai temperatūrai.

SiC, GaN ir Si prietaisų veikimas kriogeninėje aplinkoje

Įvairūs silicio MOSFET, silicio karbido (SiC) MOSFET ir galio nitrido (GaN) HEMT šiluminiai atsakai atskleidžia skirtingas medžiagų savybes kriogeninėmis sąlygomis ir suteikia svarbių lyginamųjų įžvalgų pažangioms inžinerinėms programoms.

Silicio (Si) MOSFET charakteristikos

• Pradinis efektas: Sumažintas atsparumas įjungimui dėl pagerėjusio nešiklio mobilumo kriogeninėje temperatūroje.

• Vežėjo užšalimas: Mažesnėje nei 100 K temperatūroje krūvininkai praranda mobilumą dėl sumažėjusio šiluminio sužadinimo, o tai žymiai padidina atsparumą.

• Bpakartotinis įtampos sumažinimas: Temperatūrai nukritus, pastebimas gedimo įtampos sumažėjimas, todėl kyla pavojus aukštos įtampos patikimumui.

• Pasekmės: Nuo temperatūros priklausomi apribojimai rodo esminius iššūkius naudojant silicį tais atvejais, kai reikalingas ypatingas atsparumas aplinkai.

Galio nitrido (GaN) HEMT pažanga

• Atsparumo mažinimas: Nuosekliai mažėja atsparumas įjungtam būsenai, kai lygis sumažėja daugiau nei penkis kartus, palyginti su kambario temperatūra.

• Sugedimo įtampos stabilumas: Išlaiko pastovias vertes įvairiuose kriogeniniuose diapazonuose, padidindamas patikimumą.

• Medžiagos charakteristikos: Stiprus kovalentinis sujungimas ir platus juostos tarpas iš esmės sumažina šiluminį maišymą ir prisideda prie geresnio našumo.

• Inžinerinis potencialas: Projektams, kuriuose pirmenybė teikiama galios tankiui ir efektyvumui, GaN yra perspektyvus ir novatoriškas medžiagų pasirinkimas kriogeniniam naudojimui.

Unikalios silicio karbido (SiC) MOSFET veikimo savybės

• Atsparumo dinamika: Kriogeninėmis sąlygomis padidėja atsparumas įjungtam būsenai, galbūt dėl kristalinių struktūrų ar medžiagų savybių netobulumų, stabdančių elektronų judrumą.

• Sugedimo įtampos atsparumas: Patikima gedimo įtampa palaikoma esant įvairioms kriogeninėms temperatūroms, atitinkančioms GaN našumą.

• Taikymo potencialas: Rodo potencialą specializuotose srityse, tokiose kaip kosmoso tyrinėjimas ir superlaidžios sistemos, kur būtinas aukštos įtampos stabilumas esant itin žemai temperatūrai.

Analizuojant šių medžiagų šilumines charakteristikas, GaN HEMT siūlo optimalų sumažintos būsenos pasipriešinimo ir pastovios gedimo įtampos derinį, pranokstančią silicio ir SiC MOSFET kriogeninėje aplinkoje.Ši tendencija rodo platesnį pramonės perėjimą prie pirmenybės teikimo GaN pažangiausioms programoms.

Medžiagų pasirinkimas šaltai aplinkai reikalauja subalansuoto požiūrio, kuriame atsižvelgiama į įrenginio ribas, šilumos kontrolę, patikimumą ir kainą.Medžiagų mokslo ir elektros inžinerijos bendradarbiavimas padeda tobulinti augimo metodus ir pakuotę, padedančius įrenginiams geriau veikti esant žemai temperatūrai.

Didelės galios SiC keitiklio įdiegimas su kriogeniniu aušinimu

Kriogeninio aušinimo programos MW SiC keitikliams

Kriogeninis aušinimas vis dažniau naudojamas megavatų (MW) masto SiC keitikliuose, kad būtų pasiektas geresnis sistemos veikimas, ypač taikant pažangias elektrinio varymo technologijas, tokias kaip elektriniuose orlaiviuose.Šie keitikliai veikia ±500 V nuolatinės srovės magistrale ir generuoja aukšto dažnio trifazius išėjimus iki 3 kHz.Kruopščiai kontroliuojant aplinkos temperatūrą ir mažinant SiC įrenginių jungties temperatūrą didelės galios veikimo metu, kriogeninės sistemos palengvina energijos mažinimą ir palaiko komponentus, nes jie išlaiko didesnį darbo krūvį nepakenkiant patikimumui.

Be to, kriogeninis aušinimas paveikia periferines sistemas, tokias kaip šynos ir induktoriai, pagerindamas šilumines ir elektrines charakteristikas.Mažesni varžos ir šerdies nuostoliai dėl sumažėjusios darbinės temperatūros lemia griežtesnius šiluminius nuokrypius, kurie netiesiogiai mažina medžiagos įtempį ir sumažina indukcinių elementų senėjimo tempą.Dėl šių privalumų užtikrinamas ilgalaikis eksploatacinis efektyvumas net esant dideliam elektros ir šiluminiam krūviui.

Patobulintos aeronautikos kriogeninių keitiklių konstrukcijos atskleidė daugiau pranašumų, įskaitant sumažėjusį svorį ir sumažintą sistemos tūrį.Šie koregavimai sklandžiai suderinami su pramonės tikslais, siekiant optimizuoti naudingosios apkrovos pajėgumus ir padidinti skrydžių efektyvumą.

Įrenginio svarstymai dėl MW galios lygių

SiC galios moduliams vis dažniau teikiama pirmenybė MW galios tankio scenarijuose dėl jų medžiagų stiprumo ir pažangių gamybos galimybių, palyginti su kitomis technologijomis, tokiomis kaip Si MOSFET ir GaN HEMT.Tačiau norint užtikrinti optimalią funkciją, reikia tiksliai laikytis kriogeninių apribojimų, ypač palaikant maždaug 257 K darbo temperatūrą ir vengiant sąlygų žemesnėje nei 225 K temperatūroje. Įrodyta, kad žemesnės temperatūros diapazonas sukelia silikono gelio kapsuliavimo degradaciją – reiškinį, kuris nustatytas atliekant išsamią gedimų analizę ir pagreitintus medžiagos įtempių tyrimus.

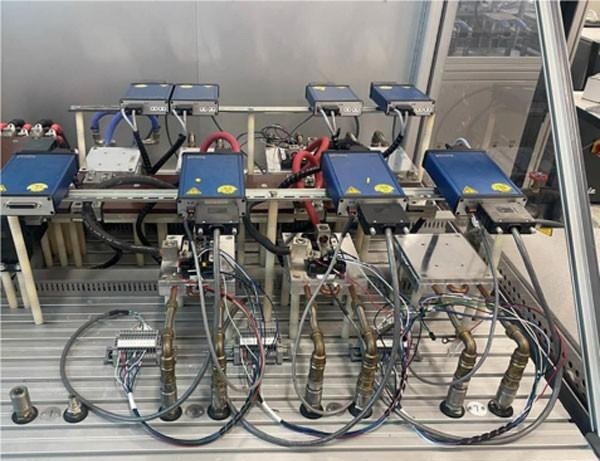

Galios keitiklis naudoja trijų lygių aktyvią neutralaus taško spaustuką (3L-ANPC) topologiją.Du tarpusavyje sujungti 500 kW keitikliai su sujungtais induktoriais yra išdėstyti taip, kad būtų tiekiama bendra 1 MW galia.

Sumažinti perjungimo ir laidumo nuostoliai: sujungimo konfigūracija sumažina įrenginio nuostolius valdant srovės ir įtampos pulsaciją, kad išvesties kokybė būtų stabili.

EMI filtro optimizavimas: triukšmo mažinimas pasiekiamas tobulinant elektromagnetinių trukdžių (EMI) filtrus, vadovaujantis kartotiniu prototipų kūrimu ir atitikties modeliavimu, kad atitiktų griežtus DO-160 aviacijos standartus.

Statinėms ir dinaminėms didelės galios sistemų savybėms naudingi pritaikyti moduliavimo metodai.Vienas iš perspektyvių būdų yra adaptyvusis moduliavimas: dinamiškas perjungimo dažnių keitimas, pagrįstas apkrovos lygiais, siekiant sumažinti komponentų susidėvėjimą ir padidinti lauko patvarumą.

Aušinimo infrastruktūros projektavimas

Kriogeninės aušinimo sistemos MW SiC moduliuose paprastai naudoja atšaldytas azoto dujas dėl nuoseklaus aušinimo profilio ir galimybės išvengti vietinių temperatūros anomalijų – problemos, susijusios su tiesioginiu skysto azoto aušinimu.Sisteminguose projektuose naudojami kriogeniniai šilumos mainų metodai, pvz., azoto dujos, tekančios per ritinius, patalpintus į skystą azotą.

Funkcijos apima:

• Ritės panardinimo gylio ir dinaminio dujų srauto reguliavimo pritaikymas, leidžiantis specialiai valdyti šalto plokštės šilumines sąlygas, kuriose yra SiC galios moduliai, užtikrinant vienodą paskirstymą ir sumažinant perkaitimo ar peršalimo riziką.

• Šiluminės dinaminės modeliavimo įtraukimas projektavimo etapuose: baigtinių elementų modeliai numato temperatūros modelius ir srauto nelygumus planuojamuose kriogeniniuose keitikliuose, supaprastina analizę ir užtikrina praktinius veiklos efektyvumo patobulinimus.

• Patikimumo padidinimas naudojant gedimams atsparius aušinimo būdus: perteklinis metodas užtikrina nuoseklią temperatūros kontrolę esant gedimų scenarijams, idealiai tinka aviacijos ir kosmoso reikmėms, kur svarbus sistemos patikimumas.

Vykdomi tyrimai plečia hibridinio kriogeninio aušinimo strategijas, kuriose dujinės sistemos derinamos su fazės keitimo medžiagomis, integruojant šiuos pokyčius į būsimas sistemas, skirtas padidinti energijos tankį ir autonomiškai valdyti aušinimo laikotarpius.Šios transformacinės sistemos pabrėžia nepakeičiamą kriogeninio aušinimo vaidmenį tobulinant MW lygio SiC keitiklius, sujungiant technologines naujoves su keičiamo dydžio diegimo praktika.

SiC ir GaN įrenginių kriogeninio aušinimo iššūkiai

Kriogeninis aušinimas yra priešakyje gerinant plačiajuosčio ryšio (WBG) įrenginių, tokių kaip SiC ir GaN tranzistoriai, našumą.Esant ypač žemai eksploatavimo temperatūrai, pastebimas elektros laidumo, šiluminio efektyvumo ir patikimumo pagerėjimas, o tai sudaro sąlygas geresniam veikimui.Be to, šios žemos temperatūros leidžia naudoti lengvus laidininkus su dideliu galios tankiu, todėl kriogeniniu būdu aušinami galios keitikliai yra ypač patrauklūs tokioms pramonės šakoms kaip aviacija, automobiliai ir duomenų centrai.Tačiau perėjimas nuo eksperimentinės sėkmės prie didelio masto diegimo kelia techninių ir logistinių iššūkių, pabrėžiant šios technologijos besiformuojantį pobūdį praktikoje.

Kriogeninio aušinimo pakuočių iššūkiai

Elektromagnetinių parazitų ir srovės vienodumo problemos

Kuriant su kriogeniškumu suderinamus paketus reikia įveikti elektromagnetinius parazitus ir užtikrinti vienodą srovės paskirstymą didelės galios WBG įrenginiuose.GaN HEMT ir kiti panašūs komponentai dėl didesnio galios tankio ir didesnio perjungimo greičio daro šią užduotį vis sudėtingesnę.Praktiniai pakavimo sprendimai turi apimti ne tik teorinius projektus, bet ir pakartotinius bandymus kriogeninėje aplinkoje, nes praktiniai pritaikymai dažnai atskleidžia paslėptas veikimo problemas.Sudėtingi modeliavimo įrankiai, nors ir neįkainojami, turi būti papildyti praktiniu vertinimu, kad būtų pasiektas tvirtas dizainas, atitinkantis veiklos realijas.

Medžiagos pasirinkimas: silikoninis gelis, palyginti su epoksidiniais kapsuliatoriais

Mechaninis inkapsuliatorių veikimas kriogeninėmis sąlygomis yra pagrindinis aspektas.Silikoniniai geliai, pasižymintys standartine darbo temperatūra, sumažina lankstumą esant dideliam šalčiui, todėl kyla pavojus įrenginio vientisumui.Ir atvirkščiai, epoksidinės dervos pagrindu pagaminti inkapsuliatoriai, nors kriogeninėje aplinkoje yra trapūs, suteikia tam tikrą struktūrinį tvirtumą.Puiki pusiausvyra per hibridines kompozicijas, pavyzdžiui, maišant minkštus polimerus su sustiprintomis medžiagomis, atveria naujas ilgaamžiškumo galimybes.Kai kurių bandymų metu visiškai atsisakyta kapsuliavimo, siekiant išlaikyti mažesnę šiluminę varžą, tačiau tai sukuria kompromisus dėl izoliacijos ir ilgaamžiškumo, todėl kyla iššūkių jų tinkamumui daugeliui pritaikymų.

Šilumos plėtimosi neatitikimo mažinimas

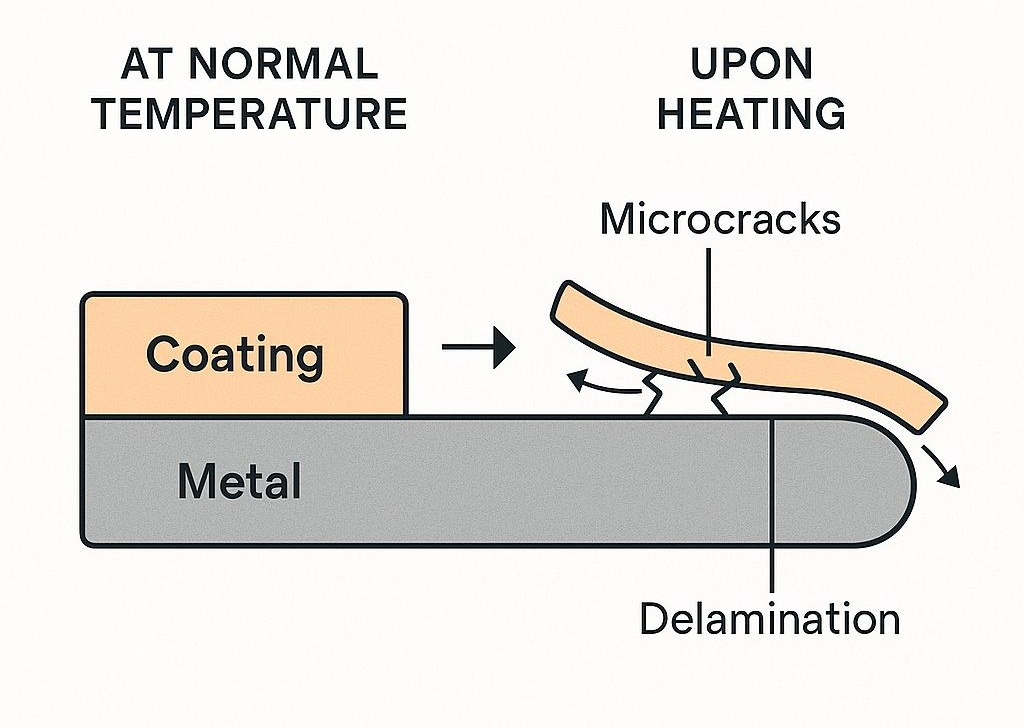

Šiluminio plėtimosi neatitikimas tarp skirtingų koeficientų komponentų išlieka pagrindine kriogeninių sistemų problema.Šis reiškinys sukelia vidinius įtempius, įtrūkimus ar net atsisluoksniavimą terminio ciklo metu.Sprendimai orientuoti į klijus ir jungtis, sukurtas siekiant kompensacinio lankstumo.Projektavimo iteracijos, paremtos eksperimentiniais duomenimis, sukūrė stresą išsklaidžiančias struktūras, kurios kompensuoja degradaciją ilgą laiką.Nors pavieniais atvejais buvo padaryta pažanga, vieninga, keičiamo dydžio metodika, skirta šiems neatitikimams neutralizuoti, lieka sunkiai suprantama, pabrėžiant intensyvią šios srities plėtrą.

EMI filtrų dizainas kriogeninėms aušinimo sistemoms

Kriogeninis aušinimas atveria aukštesnio perjungimo dažnio potencialą, leidžia sukurti kompaktiškus EMI filtrų dizainus ir patobulinti sistemos miniatiūrizavimą ribotoms reikmėms, pvz., kosmoso tyrinėjimams.Tačiau tai kainuoja dėl padidėjusio EMI triukšmo esant aukštiems dažniams.Tai įveda sujungimo sudėtingumą, dėl kurio kyla iššūkis įprastoms filtrų architektūroms.

Kriogeninė aplinka skatina mažesnius varžinius nuostolius induktoriaus apvijose, tačiau magnetinės šerdies medžiagos, būtinos EMI filtravimui, dažnai neveikia dėl sumažėjusio šerdies pralaidumo tokiomis sąlygomis.Būsto projektai, kuriuose atsižvelgiama į šilumines savybes ir sutelkiant pastangas į aktyvų tokių nuostolių kompensavimą naudojant patobulintas medžiagas ar grįžtamojo ryšio mechanizmus, pasirodė esąs daug žadantis.Filtrų dizainas laikui bėgant tobulinamas, kad būtų subalansuotas efektyvumas ir triukšmo mažinimas, o tai palaiko platesnį naudojimą.

Kriogeninių aušinimo sistemų veikimo ir saugos apribojimai

Skysto azoto valdymas ir sistemos sudėtingumas

Skysto azoto naudojimas kaip aušinimo terpė apsunkina sistemos projektavimą dėl jos fizinių savybių.Jo tankis reikalauja patikimo izoliavimo, kad būtų išvengta slėgio padidėjimo, o esant itin žemai temperatūrai garai gali užšalti, o tai gali sukelti kondensacijos sukeltus trumpuosius jungimus.Bandymo metu pridedama garų kontrolė ir patobulinti sandarinimo metodai.Pakartotiniai koregavimai sumažina riziką ir palaiko sistemos patikimumą derinant dizainą ir praktinę apsaugą.

Šilumos izoliacija ir saugos priemonės

Veiksmingos izoliacijos strategijos yra labai svarbios norint išlaikyti kriogeninių aušinimo sistemų gyvybingumą, kartu apsaugant personalą ir įrangą.Atsitiktinis skysto azoto poveikis kelia didelę riziką, dėl kurios reikia sukurti šilumos barjerus ir daugiasluoksnes izoliacijos konfigūracijas.Be to, saugos protokolų ir griežtų mokymo programų įgyvendinimas tapo veiksminga prevencine sistema.Įspūdingos eksperimentinio diegimo sėkmės istorijos pabrėžia, kaip šiluminė konstrukcija tiesiogiai sumažina saugos riziką, išlaikant efektyvų sistemos veikimą.

Aktyvus rizikos valdymas

Kriogeninio aušinimo integravimas į didelės galios elektros sistemas reikalauja pažangaus rizikos valdymo metodo.Sistemos komponentai turi atlaikyti ekstremalias temperatūros svyravimus, nepakenkiant funkcionalumui, todėl reikia kruopščiai laikytis saugos taisyklių ir griežtos kokybės kontrolės.Kriogeninių sistemų tvarkymo personalo mokymas kartu su rizikos vertinimais, jautriais galimiems gedimo taškams, įrodė savo vertę.Šis iniciatyvus planavimas nušviečia kelią į platesnį įgyvendinimą, atspindintį pramonę, kuri teikia pirmenybę naujovėms ir patikimumui, siekiant saugesnės ir efektyvesnės ateities.

Išvada

Kriogeninis aušinimas suteikia didelį potencialą didelės galios SiC ir GaN sistemoms, ypač kosmoso, elektros varomojoje, superlaidžiose sistemose ir kompaktiškuose galios keitikliuose.Jis gali sumažinti nuostolius, pagerinti šilumines charakteristikas ir palaikyti didesnį galios tankį, tačiau praktiniam naudojimui reikia atidžiai kontroliuoti temperatūros ribas, pakavimo medžiagas, aušinimo infrastruktūrą, EMI elgesį ir skysto azoto saugą.Tinkamai parinkus įrenginį, šiluminę konstrukciją ir rizikos valdymą, kriogeninis aušinimas gali padėti tobulinti patikimą, efektyvią ir kompaktišką galios elektroniką reiklioms reikmėms.
