Visas nuoseklios logikos grandinių ir jų taikymo vadovas

Nuosekliosios loginės grandinės yra skaitmeninės sistemos, kurios saugo ir naudoja praeities duomenis, kad paveiktų dabartinius išėjimus.Skirtingai nuo kombinuotų grandinių, jos remiasi atminties elementais, tokiais kaip šlepetės, leidžiančios sistemoms sekti būsenas ir laikui bėgant reaguoti.Šiame straipsnyje paaiškinama, kaip veikia nuoseklios grandinės, pagrindiniai jų komponentai, pvz., skaitikliai, registrai ir impulsų generatoriai, ir jų vaidmuo tokiose programose kaip mikroprocesoriai, ryšių sistemos ir automatikos valdymas.

Katalogas

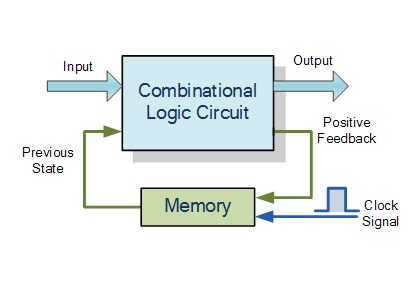

Nuosekliosios logikos apžvalga

Skaičiavimo sistemos, kurios iš pradžių buvo elementarios skaičiuoklės, patyrė nepaprastą transformaciją ir tapo šiuolaikinių technologinių ekosistemų pagrindu.Šį poslinkį, ypač paspartintą aštuntajame dešimtmetyje, lėmė neatidėliotinas nuoseklaus patvirtinimo ir patikimų skaičiavimo operacijų funkcionalumo poreikis.Didėjanti aparatinės įrangos galia ir didėjantis programinės įrangos sudėtingumas atskleidė iššūkį: užtikrinti, kad sistemos galėtų patikimai veikti realiuoju laiku ir prisitaikančioje aplinkoje.Šis iššūkis buvo katalizatorius nuosekliai logikai, kuri sukūrė tvirtus mechanizmus, skirtus stebėti ir reaguoti į dinamines sistemos būsenas.Dėl šios naujovės skaičiavimo procesai ne tik paprastuose skaičiavimuose, bet ir tapo įrankiais, atspindinčiais žmogaus tikslus ir patikimumą sudėtinguose scenarijuose.

Nuosekliosios grandinės skiriasi nuo kombinuotų grandinių tuo, kad turi atmintį – esminį požymį, kad būtų patenkintas sudėtingas šiuolaikinių skaitmeninių sistemų poreikis.Atminties vaidmuo šiose grandinėse yra ne tik dizaino patogumas, bet ir esminis veiksnys, leidžiantis priimti niuansus, atsižvelgiant į istorines būsenas, be dabartinių įvesties.Šis dvigubas pasitikėjimas skaičiavimą paverčia procesu, kuris atspindi atkaklumą ir prisitaikymą – savybes, kurios yra glaudžiai susijusios su problemų sprendimu ir numatymu.

Skirtingai nuo jų kombinuotų atitikmenų, nuoseklių grandinių išėjimai priklauso ne tik nuo dabartinių įėjimų, bet ir nuo saugomų istorinių būsenų, kurios yra išsaugotos grandinėje.Ši struktūra leidžia nuoseklioms grandinėms įgyvendinti būsenų perėjimus, vadovaujantis specifiniais veiklos reikalavimais.

Pavyzdžiui:

• Sinchroninėse grandinėse naudojami diskretūs laiko intervalai, reguliuojami laikrodžio signalais, pabrėžiant tikslumą ir nuspėjamumą.

• Asinchroninės grandinės įgyvendina būsenų perėjimus, pagrįstus nuolatiniais įvesties pokyčiais, todėl reakcija yra greita ir lanksti.

Šie skirtumai suteikia nuoseklioms grandinėms universalumo, įgalindami scenarijus, kai tikslumas turi persipinti su pritaikomumu.

Grįžtamojo ryšio kilpos yra nuoseklių grandinių kertinis akmuo, užtikrinantis sistemos būsenų išsaugojimą ir integravimą laikui bėgant ir palengvinantis skaičiavimo tęstinumą.Apdorodamos dabartines įvestis ir praeities būsenas į vientisą išvestį, šios grandinės įkūnija subtilią istorinio išsaugojimo ir reaguojančios raidos pusiausvyrą.

Ši koncepcija yra neįkainojama kuriant skaitmenines sistemas, kurios imituoja patvarumą, pavyzdžiui:

• Mikroprocesoriai, kuriuose atminties išsaugojimas palaiko sudėtingas sprendimų grandines.

• Atminties blokai, leidžiantys saugoti ir gauti duomenis, kurie yra esminiai veiklos tęstinumui užtikrinti.

• Valdymo mechanizmai, skirti operatyviniam reagavimui realiu laiku.

Nuoseklios grandinės tampa ypač įtakingos scenarijuose, kai niuansuotas reagavimas yra lygiagretus su žmogišku įžvalgumu, pavyzdžiui, sprendimų priėmimo sistemos realiuoju laiku.Per dešimtmečius jų gebėjimas išlaikyti ir panaudoti saugomas būsenas leido visuomenei peržengti naujovių ribas – nuo ​​paprastų duomenų saugojimo metodų kūrimo iki pažangių sistemų, kurios beveik instinktyviai prisitaiko prie kintančių įvesties duomenų, projektavimo.

Trys pagrindiniai nuoseklūs loginiai įrenginiai

Nuoseklios loginės grandinės sudaro šiuolaikinių skaitmeninių sistemų stuburą, todėl jos gali būti pritaikytos įvairioms programoms.Šių grandinių veikimas priklauso nuo trijų pagrindinių įrenginių, kurių kiekvienas demonstruoja esmines funkcijas ir tinkamumą naudoti.

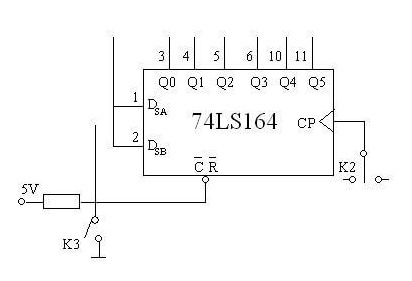

Skaitikliai

Skaitikliai, kaip neatsiejami nuoseklių loginių grandinių elementai, naudoja šliaužiklius įvesties impulsams skaičiuoti ir sekti.Dėl šios galimybės jie yra labai svarbūs tokiose programose kaip laikas, dažnių padalijimas ir įvykių stebėjimas.Viršutinė impulsų skaičiavimo riba, kurią gali apdoroti skaitiklis, nustatoma pagal jo modulį, kuris apibrėžia jo galiojančių būsenų diapazoną ir gali sekti dvejetaines, dešimtaines arba pasirinktines skaičių sistemas, pagrįstas projektavimo specifikacijomis.

Skaitikliai skirstomi į konfigūracijas, kurios apima:

• Sinchroniniai skaitikliai: kai visi šleifai atnaujina savo būsenas vienu metu, užtikrindami tikslų laiką ir nuoseklų veikimą.

• Asinchroniniai skaitikliai: kai būsenos pokyčiai sklinda nuosekliai, įvedant delsas, kurios gali būti tinkamos užduotims, kurioms taikomi specifiniai laiko reikalavimai.

• Specializuoti skaitikliai: tokie kaip didinimo, mažinimo arba grįžtamieji skaitikliai, skirti įvairioms užduotims atlikti nuo pramoninės automatizavimo iki aparatinės įrangos būsenos sekimo.

Skaitiklių pritaikymas:

• Ryšių sistemos: Sekite perdavimo ciklus, kad sinchronizuotų duomenų paketus.

• Įterptosios sistemos: valdo LED mirksėjimo modelius arba reguliuoja dažnį generuojant signalą.

• Skaitmeniniai laikrodžiai: užtikrina laiko matavimo tikslumą per impulsų skaičiavimą.

Skaitiklio konstrukcinė konstrukcija daro didelę įtaką jo patikimumui.Pavyzdžiui, sinchroniniai skaitikliai yra efektyvesni didelės spartos operacijoms dėl sumažėjusio sklidimo vėlavimo ir suteikia galimybę suderinti sistemos veikimą su sąnaudų ir sudėtingumo apribojimais.

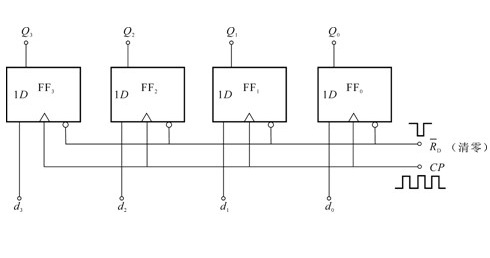

Registrai

Registrai veikia kaip trumpalaikiai saugojimo įrenginiai, būtini skaitmeninėje sistemos architektūroje.Jie laikinai išsaugo duomenis, instrukcijas ar tarpinius skaičiavimo rezultatus, valdomus šleifais.Kiekvienai saugomai informacijos daliai reikalingas specialus šleifas, atspindintis sudėtingą, tačiau modulinį jų dizaino pobūdį.Tam tikros veislės, pvz., pamainų registrai, leidžia manipuliuoti duomenimis tam tikromis kryptimis, o tai idealiai tinka tokiose programose kaip nuoseklusis ryšys ir klaidų tikrinimas.

Pagrindiniai registrų naudojimo scenarijai:

• Centriniai procesoriai (CPU): saugokite tarpinius duomenis, kad galėtumėte greitai pasiekti ir apskaičiuoti.

• Serial-to-Parallel Conversion: Shift registrai naudojami vaizdų apdorojimui arba išoriniams įrenginiams sujungti.

• Klaidų aptikimas: palengvinkite modelių suderinimą ir duomenų apdorojimą didelio patikimumo sistemose.

Į registrus gali būti įtrauktos pagrindinės ir valdančiosios arba iš kraštinės paleidžiamos flip-flop konfigūracijos, todėl juos galima pritaikyti įvairiems veikimo režimams.Optimizavus sinchronizavimo būdus, įskaitant mažos galios apverstą dizainą, jis gali pagerinti našumą ir energijos vartojimo efektyvumą.

Registrai įkūnija balansą tarp paprastumo ir funkcionalumo.Jų pagrindinis dizainas paneigia jų daromą didelį poveikį, kaip rodo jų naudojimas sudėtingose ​​sistemose, apimančiose tokias užduotis kaip šifravimas ar didelės spartos duomenų nukreipimas.

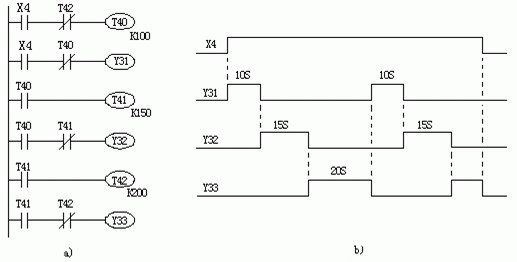

Nuosekliųjų impulsų generatoriai

Nuosekliųjų impulsų generatoriams pavesta generuoti gerai išdėstytus impulsus, sinchronizuotus su laikrodžio ciklais.Šie impulsai yra valdomi signalai, svarbūs koordinuojant skaitmenines operacijas.Jų naudingumas apima įvairias sritis, kuriose svarbiausias tikslus laikas ir koordinavimas, įskaitant:

• Variklių valdymo sistemos: koordinuoti veiksmus varikliuose ir robotų mašinose.

• Bangos formų sintezė: generuokite skaitmenines bangų formas bandymams arba ryšiui.

• Gedimų aptikimas: Pateikite deterministinį signalą klaidų taisymo protokolams.

Impulsų generatorių inžineriniai pritaikymai:

• Įgalinti nuoseklų vykdymą automatizuotose sistemose, pvz., robotų rankose ar konvejerių mechanizmuose.

• Konvertuokite laiko signalus į tikslius fizinius veiksmus, sujungdami skaitmeninę logiką su realaus pasaulio įrenginiais, pvz., mikrovaldikliais ir pavaromis.

• Padidinkite signalo apdorojimo tikslumą, labai svarbu taikant pažangias moduliavimo ir klaidų taisymo technologijas.

Svarbus impulsų generatoriaus konstrukcijos aspektas yra laikrodžio dažnio ir impulsų laiko harmonijos palaikymas.Osciliatoriaus valdomos grandinės turi atitikti projektavimo specifikacijas, kad impulsų charakteristikos atitiktų sistemos reikalavimus.Be to, jų moduliškumas leidžia sklandžiai integruoti į programas, kuriose laiko tikslumas lemia sistemos patikimumą.

Impulsų generatoriai pabrėžia dinamišką abstraktaus dizaino ir apčiuopiamo poveikio sąveiką.Veikdami kaip kanalas tarp aparatinės įrangos logikos ir fizinių procesų, jie pabrėžia, kaip nuoseklios loginės grandinės prisideda prie technologinių naujovių, ypač pramonės šakose, kurioms reikalingas griežtas sinchronizavimas ir didelės spartos automatizavimas.

Nuosekliųjų grandinių charakteristikos

Nuosekliosios grandinės veikia nuo būsenos, kai išėjimus laikui bėgant formuoja ir srovės įėjimai, ir ankstesnės įvesties sekos.Išnaudodamos šį požymį, šios grandinės atlieka operacijas, kurios priklauso nuo informacijos išsaugojimo ir keitimo, todėl atlieka svarbų vaidmenį skaičiavimo sistemose.Įprasti pavyzdžiai:

• Flip-flops, kurie palaiko dvejetaines būsenas ir tarnauja kaip pagrindiniai atminties elementai;
• Skaitikliai, įgalinantys nuoseklų įvykių sekimą ir tempą;
• Registrai, išsaugantys nedidelius duomenų kiekius didelės spartos prieigai.

Šie komponentai bendrai palaiko esmines funkcijas, tokias kaip atminties saugojimas, būsenos mašinos operacijos ir sinchronizuotas duomenų apdorojimas, sudarantys skaitmeninės sistemos projektavimo pagrindą.

Privalumai ir funkciniai įnašai

Nuosekliosios grandinės labai prisideda prie informacijos apdorojimo, perkeldamos duomenis ir būsenos informaciją per ciklus, todėl jos yra būtinos daugeliui technologinių programų.Jų gebėjimas žongliruoti su tokiomis užduotimis kaip skaičiavimas, būsenos stebėjimas ir laiko sinchronizavimas leidžia jiems plačiai dirbti tokiose sistemose kaip mikroprocesoriai, automatikos valdikliai ir skaitmeninės komunikacijos sistemos.

Pavyzdžiui, procesoriuje registrų ir skaitiklių sinergija skatina tvarkingą vykdymą derinant duomenų įvestis su programos būsenomis.Šis koordinavimas padidina bendrą našumą užtikrindamas operacijos tikslumą ir nuoseklumą.Be to, nuoseklios grandinės leidžia sukurti labai pritaikytus sistemų dizainus įvairiose srityse, tokiose kaip robotika, telekomunikacijos ir įterptosios valdymo sistemos, atitinkančios pramonės specifinius reikalavimus, pritaikomumą ir efektyvumą.

Iššūkiai ir trikčių šalinimo sudėtingumai

Nors nuoseklios grandinės pasižymi išskirtiniu funkcionalumu, jose nėra pažeidžiamumų, kurie gali trukdyti našumui ir patikimumui:

• Laikrodžio signalo problemos: anomalijos, tokios kaip drebėjimas ar signalo iškrypimas, sutrikdo sinchronizavimą, o tai kelia pavojų koordinuotai sistemos veikimui.
• Atstatymo gedimai: Neteisingai arba nevisiškai atstačius grandines gali būti neapibrėžtos būsenos, todėl gali atsirasti pakopinių klaidų.
• Ryšio klaidos: neteisingas magistralės signalo interpretavimas arba praradimas sukelia sisteminį nesuderinamumą, trukdant sąveikai tarp priklausomų komponentų.

Tokiems sutrikimams dažnai reikia atlikti išsamią diagnostiką, kad būtų išvengta didesnio masto gedimų.

Ilgesni signalo keliai padidina riziką, susijusią su signalo pablogėjimu ir aplinkos trukdžiais, kurie gali pasireikšti kaip:

• Signalo slopinimas, dėl kurio perdavimo metu sumažėja stiprumas;
• iškraipymas arba vėlavimas, kurį sukelia linijos atspindžiai ir varžos neatitikimai;
• Elektromagnetiniai trukdžiai (EMI), sukeliantys triukšmą, kuris užmaskuoja arba keičia švarius signalus.

Šie efektai sumažina signalo tikslumą, todėl reikia imtis prevencinių veiksmų.Įžemintas ekranavimas, diferencinis signalizavimas ir tinkamas linijos užbaigimas padeda sumažinti šias problemas ir užtikrinti patikimą duomenų perdavimą.

Siekiant pagerinti sistemos patikimumą, naudojami trikčių šalinimo metodai ir prevencinės priežiūros veiksmai:

• Diagnostikos įrankiai: loginiai analizatoriai suteikia srauto mechanikos matomumą realiuoju laiku, padedant patikrinti sinchronizavimą ir ryšio nuoseklumą.
• Bangos formos sekimas: osciloskopai aptinka ir analizuoja įtampos anomalijas, idealiai tinka sumažinti iškraipymų problemas.
• Atleidimas ir PCB optimizavimas: perteklinių grandinių takų ir gerai struktūrizuotų PCB išdėstymų pritaikymas sumažina jautrumą išoriniams trikdžiams ir padidina patikimumą.

Atleidimo iš darbo ir sistemos būklės stebėjimas realiuoju laiku ugdo atsparumą protarpiniams gedimams ir užtikrina ilgalaikį stabilumą.

Tvaraus sistemos patikimumo principai

Kuriant patikimas skaitmenines sistemas reikia integruoti pasikartojančius patobulinimus ir į ateitį nukreiptus metodus, kad būtų išvengta problemų tiek struktūriniu, tiek funkciniu lygmenimis.Tarp vis svarbesnių strategijų yra šios:

• Adaptyvūs triukšmo filtrai ir savaime atsikurianti logika, apsauganti grandines nuo trumpalaikių gedimų;
• grįžtamojo ryšio mechanizmai, ištaisantys veiklos nukrypimus ar nedideles klaidas proceso viduryje;
• Kruopštus prototipo testavimas, siekiant atskleisti ir pašalinti paslėptus pažeidžiamumus prieš platesnį diegimą.

Galiausiai sudėtingumo ir tvirtumo pusiausvyra išlieka svarbiausia.Tai apima nuolatinio stebėjimo mechanizmų įdiegimą, gedimų tolerancijos didinimą ir sistemų projektų tobulinimą, remiantis tiek bandymų rezultatais, tiek ekspertų įžvalgomis.Puoselėdami gilesnį gedimų dinamikos supratimą, įsitikinkite, kad nuoseklios grandinės gali išlaikyti patikimą našumą įvairiose programose.

Išvada

Nuosekliosios grandinės išlieka būtinos šiuolaikiniame skaitmeniniame projekte, nes jose derinama atmintis, laikas ir būsena pagrįstas veikimas.Jų gebėjimas tvarkyti skaičiavimą, duomenų saugojimą ir sinchroninį valdymą leidžia juos naudoti procesoriuose, įterptosiose sistemose ir praktikoje.Nors tokie iššūkiai kaip laikrodžio klaidos, signalo iškraipymai ir sinchronizavimo problemos gali turėti įtakos našumui, tinkamas projektavimas, testavimas ir triukšmo valdymas padeda išlaikyti sistemos patikimumą.Šios grandinės ir toliau palaiko efektyvų ir patikimą veikimą įvairiose skaitmeninėse technologijose.

Dažnai užduodami klausimai [DUK]

1. Kokie yra nuoseklių grandinių pavyzdžiai?

Nuosekliosios grandinės apima komponentus, kurie gali saugoti ir naudoti ankstesnius duomenis.Dažni pavyzdžiai yra šlepetės, registrai, skaitikliai ir laikrodžiu valdomos grandinės.Šlepetės saugo pavienius bitus, registruose saugomos duomenų grupės, o skaitikliai seka įvykius ar žingsnius.Šios grandinės veikia su laikrodžio signalais, kurie padeda kontroliuoti, kada keičiasi duomenys, ir leidžia atlikti tokias užduotis kaip laiko nustatymas, skaičiavimas ir atminties saugojimas.

2. Kas apibrėžia nuoseklią sistemą?

Nuosekli sistema apibrėžiama pagal jos gebėjimą naudoti tiek esamą įvestį, tiek ankstesnę informaciją, kad būtų sukurta išvestis.Jis turi atmintį, kuri leidžia reaguoti pagal ankstesnes būsenas.Dėl to jis naudingas sistemoms, kurioms reikia laipsniškų operacijų, pvz., valdymo sistemoms ir būsenos mašinoms, kurios atlieka apibrėžtą veiksmų seką.

3. Ar MUX yra nuosekli grandinė?

Ne, multiplekseris (MUX) nėra nuosekli grandinė.Tai kombinuota grandinė, nes ji priklauso tik nuo dabartinių įėjimų ir nesaugo jokių ankstesnių duomenų.Pagrindinė jo funkcija yra pasirinkti vieną įvestį iš kelių parinkčių ir nedelsiant perduoti ją į išvestį.

4. Kuo skiriasi kombinacinės ir nuoseklios grandinės?

Kombinuotosios grandinės sukuria išėjimus tik pagal esamus įėjimus ir neturi atminties.Kita vertus, nuoseklios grandinės naudoja tiek dabartines įvestis, tiek saugomus praeities duomenis, kad nustatytų jų išvestį.Tai reiškia, kad kombinuotosios grandinės naudojamos greitiems skaičiavimams, o nuoseklios grandinės naudojamos užduotims, kurioms reikalinga tvarka, laikas arba atmintis.

5. Kokį vaidmenį nuosekliojoje logikoje atlieka laikrodis?

Laikrodis valdo operacijų laiką nuoseklioje grandinėje.Jis reguliariai siunčia signalus, nurodančius grandinei, kada atnaujinti būseną.Taip užtikrinama, kad visos sistemos dalys veiktų sinchroniškai, užkertant kelią klaidoms ir tvarkant duomenų pakeitimus.

6. Kas yra pagrindinis nuoseklios logikos elementas?

Pagrindinis nuoseklios logikos elementas yra flip-flop.Tai mažas atminties blokas, kuriame saugomas vienas duomenų bitas ir keičiama būsena tik tada, kai suveikia laikrodžio signalas.Flip-flops naudojami didesniems atminties vienetams, pvz., registrams, kurti ir yra būtini duomenims saugoti ir valdyti skaitmeninėse sistemose.

7. Ar ALU yra nuosekli arba kombinuota grandinė?

Aritmetinis loginis vienetas (ALU) yra kombinuota grandinė.Jis atlieka skaičiavimus, pagrįstus tik dabartinėmis įvestimis, ir pateikia greitus rezultatus, nesaugodamas duomenų.Tačiau jo išėjimai dažnai išsaugomi registruose, kurie yra nuoseklių sistemų dalis tolesniam apdorojimui.
