Išsamus kondensatorių simbolių ir žymenų vadovas

Kondensatorių simboliai ir žymėjimai atlieka pagrindinį vaidmenį nuskaitant grandinių schemas ir teisingai sumontuojant komponentus.Aiškus simbolių tipų, poliškumo indikatorių ir korpuso žymenų supratimas padeda išvengti ryšio klaidų ir pagerina grandinės patikimumą.Nuo pagrindinių nepoliarizuotų ir poliarizuotų simbolių iki vertės, įtampos ir tolerancijos žymenų – kiekviena detalė palaiko tikslų komponentų pasirinkimą ir saugų išdėstymą.Praktiniai tikrinimo metodai, įskaitant PCB žymėjimą, vizualinį patikrinimą ir pagrindinius bandymo įrankius, toliau padeda teoriją susieti su realiu grandinės darbu.

Katalogas

Kondensatorių grandinės simbolių supratimas

Grandinės schemose naudojami kondensatoriaus simboliai, rodantys, ką komponentas veikia ir kaip jis turi būti prijungtas.Skaitydama diagramą, akis pirmiausia identifikuoja simbolio formą, tada patikrina jos orientaciją ir galiausiai seka, kaip ji susiejama su likusia grandinės dalimi.Šis žingsnis po žingsnio atpažinimas padeda išvengti klaidų prijungiant ar analizuojant.

Jei šie simboliai nėra aiškiai suprantami, net ir paprastą grandinę gali būti sunku sekti.Tvirtas jų suvokimas leidžia lengviau atsekti ryšius, numatyti elgesį ir teisingai pritaikyti dizainą.

Pagrindiniai kondensatoriaus simboliai

Kondensatoriai daugiausia suskirstyti į nepoliarizuotus ir poliarizuotus tipus, ir kiekvienas turi atskirą vizualinę formą, rodančią, kaip juos reikia tvarkyti grandinėje.

Nepoliarizuotas kondensatorius nubrėžtas kaip dvi tiesios lygiagrečios linijos.Skaitant diagramą nereikia tikrinti krypties, nes bet kuri pusė gali prisijungti prie bet kurio mazgo.Dėl to jie tinka grandinėms, kuriose įtampa keičia kryptį, pavyzdžiui, kintamosios srovės signalams.

Poliarizuotame kondensatoriuje yra aiškus teigiamų (+) ir neigiamų (-) pusių indikatorius.Viena plokštė paprastai yra tiesi, o kita atrodo išlenkta arba aiškiai pažymėta.Dėdami arba tikrindami šį komponentą, prieš sujungdami, dėmesys natūraliai nukreipiamas į poliškumą.Atvirkščiai – nemenka klaida, gali perkaisti, patinti ar visiškai sugesti.

Šių skirtumų atpažinimas iš pirmo žvilgsnio padeda išvengti žalos ir užtikrina, kad grandinė elgsis taip, kaip numatyta.

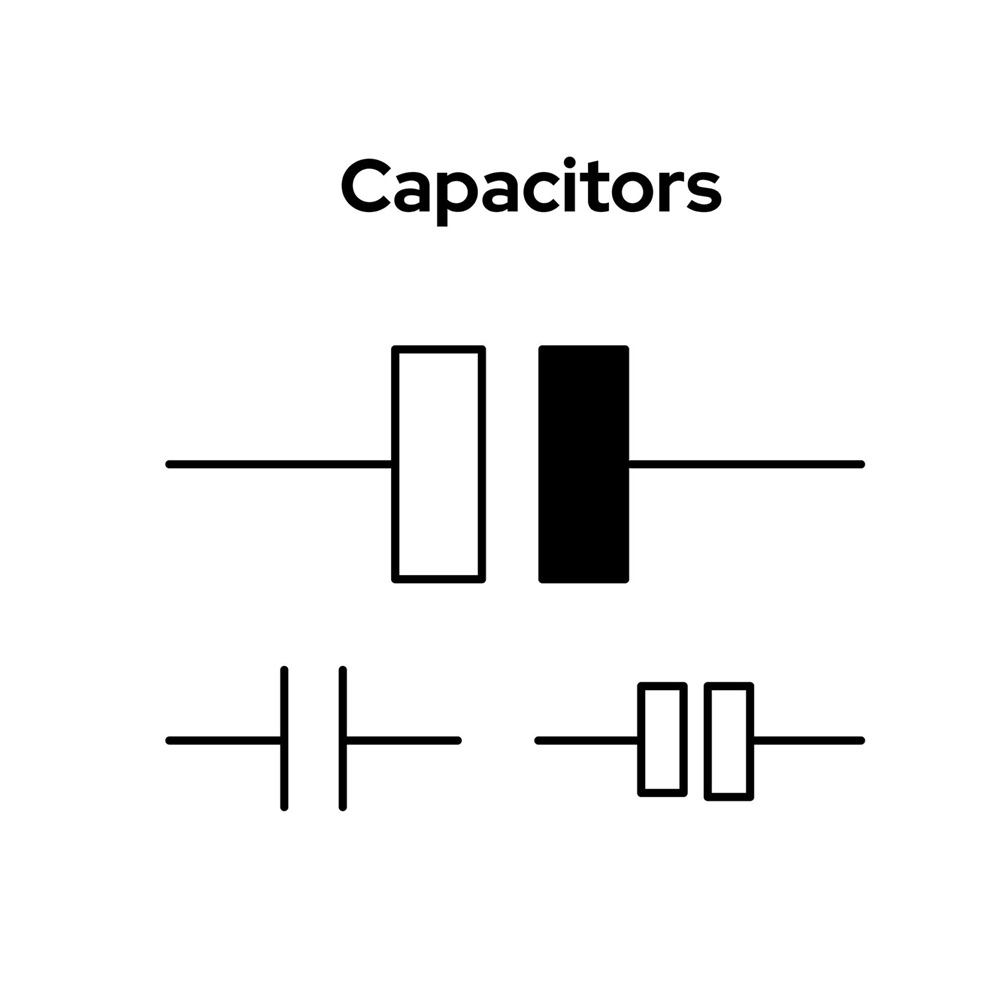

Simbolių standartų skirtumai

Kondensatorių simboliai ne visada yra identiški, nes skirtingos organizacijos apibrėžia šiek tiek skirtingus piešimo stilius.Dvi bendros nuorodos yra Tarptautinė elektrotechnikos komisija (IEC) ir Amerikos nacionalinis standartų institutas (ANSI).

Lygindami diagramas galite pastebėti, kad viename standarte naudojamos dvi lygiagrečios linijos, o kitame – stačiakampė plokštė.Brėžinys keičiasi, tačiau funkcija ir elektrinis vaidmuo išlieka tie patys.

Praktiškai tai reiškia, kad skaitytuvas turi trumpai pristabdyti, suderinti nepažįstamą formą su žinoma funkcija ir toliau sekti grandinę.Patogumas naudojant šiuos variantus sumažina dvejones ir skaitymo procesą užtikrina sklandų.

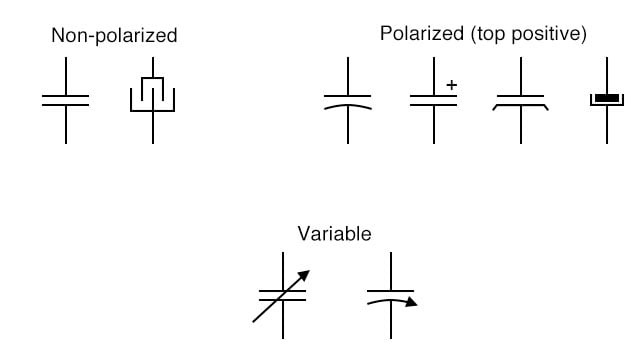

Specialiųjų kondensatorių simboliai

Kai kurie kondensatoriai suprojektuoti taip, kad juos būtų galima reguliuoti arba tiksliai sureguliuoti, o jų simboliuose yra nedideli vaizdiniai ženklai, rodantys šį elgesį.

Kintamasis kondensatorius yra pažymėtas rodykle, kertančia simbolį, nurodant, kad veikimo metu jo talpa gali būti keičiama.Skaitant grandinę, tai rodo tašką, kuriame rankinis arba mechaninis reguliavimas turi įtakos veikimui.

Žoliapjovės kondensatorius atrodo panašiai, tačiau jame yra papildoma linija arba žymėjimas, siūlantis tikslius, nedidelius koregavimus, o ne didelius pakeitimus.Jie dažnai naudojami, kai reikia tiksliai kalibruoti.

Šie pridėti ženklai veikia kaip greitos instrukcijos, įterptos į diagramą.Anksti pastebėjus juos, lengviau atlikti sąranką, reguliuoti ir šalinti triktis be papildomo paaiškinimo.

Kondensatoriaus poliškumo identifikavimas

Poliarizuoti kondensatoriai turi būti montuojami tam tikra kryptimi, o ši kryptis neprivaloma.Surinkimo metu procesas paprastai prasideda nustatant komponento poliškumo ženklą, tada suderinant jį su žymėjimu ant plokštės ir galiausiai patvirtinant orientaciją prieš lituojant ar įdedant.Praleidus bet kurį iš šių žingsnių, padidėja žalos rizika.

Įprasti poliarizuoti tipai yra elektrolitiniai ir tantalo kondensatoriai.Jei prijungtas neteisingai, rezultatas ne tik sumažės našumas.Tai gali sukelti vidinį pažeidimą, nestabilų grandinės elgesį arba visišką gedimą.Kruopštus poliškumo nustatymas užtikrina, kad grandinė būtų saugi ir veikia taip, kaip tikėtasi.

Kodėl kondensatoriai turi poliškumą

Poliškumas egzistuoja dėl tam tikrų kondensatorių vidinės konstrukcijos.Elektrolitiniuose kondensatoriuose labai plonas oksido sluoksnis veikia kaip izoliacinis barjeras tarp plokščių.Šis sluoksnis susidaro ir išlieka stabilus tik tada, kai įtampa yra įjungta teisinga kryptimi.

Peržiūrėdami grandinę arba ruošiantis montuoti komponentą, svarbu pripažinti, kad šis sluoksnis nėra simetriškas.Jei įtampa yra atvirkštinė, oksido sluoksnis pradeda irti.Dėl to greitai padidėja nuotėkio srovė, o vėliau komponento viduje kaupiasi šiluma.

Kylant temperatūrai, kondensatoriaus korpuse gali susidaryti slėgis.Praktinėse situacijose tai gali pasirodyti kaip išsipūtimas, nutekėjimas ar net sprogimas.Išlaikant teisingą poliškumą išvengiama šių efektų ir grandinė veikia stabiliame diapazone.

Įprasti kondensatoriaus poliškumo nustatymo metodai

Gamintojai prideda matomus ženklus, kad būtų galima greitai nustatyti poliškumą tvarkant ir montuojant.Įprasta darbo eiga apima komponento paėmimą, žymėjimo vietą ir suderinimą su grandinės išdėstymu prieš prijungiant.

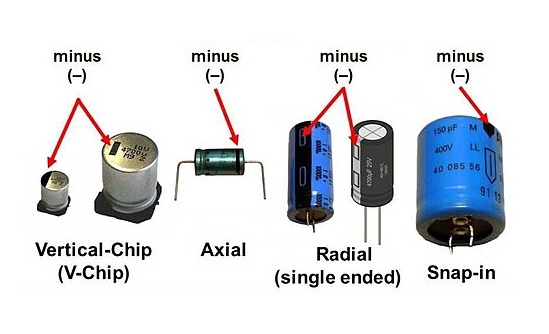

• Elektrolitiniai kondensatoriai

Elektrolitiniai kondensatoriai suteikia daug vaizdinių signalų, leidžiančių greitai patvirtinti net ir be įrankių.

Laido ilgis dažnai yra pirmasis patikrinimas.Ilgesnis laidas rodo teigiamą gnybtą, o trumpesnis – neigiamą gnybtą.Kai komponentai yra nauji, šį skirtumą lengva pastebėti įdėjus.

Atvejo žymėjimas suteikia antrą patvirtinimą.Atspausdinta juostelė su minuso (-) simboliais aiškiai žymi neigiamą pusę.Priešinga pusė be juostelės yra teigiamas gnybtas.Kai laidai nukirpti arba neaiškūs, šis žymėjimas tampa pagrindine nuoroda.

• Tantalo kondensatoriai

Tantalo kondensatoriuose naudojami paprastesni, bet labai aiškūs ženklai.

Pliuso ženklas (+) arba spalvota juosta uždedama tiesiai ant kūno, kad parodytų teigiamą gnybtą.Patalpinimo metu pirmiausia reikia atkreipti dėmesį į šį ženklinimą, o tada į jo išlygiavimą su lenta.Tai sumažina komponento apvertimo galimybę.

• Paviršiaus montavimo (SMD) kondensatoriai

Dėl mažesnio dydžio ir kompaktiško išdėstymo ant paviršiaus montuojami kondensatoriai reikalauja atidesnės vizualinės apžiūros.

SMD aliuminio elektrolitiniams kondensatoriams nuožulnus arba nupjautas kampas dažnai rodo teigiamą pusę.Formos skirtumas tampa pastebimas, kai komponentas pasukamas šviesoje.

SMD tantalo kondensatoriams teigiamas gnybtas nurodomas juostos žymėjimu.Šis žymėjimas paprastai dedamas ant vieno galo ir dedant jį reikia atidžiai suderinti.

• Spausdintinės plokštės (PCB) žymėjimai

Pačioje plokštėje paprastai pateikiamos tinkamo montavimo instrukcijos.

Simboliai yra įtraukti, pvz., pliuso ženklas (+) arba tamsintas / užpildytas plotas, rodantis teigiamą trinkelės vietą.Surinkimo metu komponento žymėjimo suderinimas su PCB ženklu yra paskutinis patikrinimo veiksmas.

Komponentų ženklinimo ir PCB indikatorių patikrinimas sukuria paprastą, bet patikimą procesą.Šis dvigubo patikrinimo metodas labai sumažina ryšio klaidas ir padeda užtikrinti nuoseklų, stabilų grandinės veikimą.

Kaip skaityti kondensatoriaus korpuso žymes: reikšmės ir parametrai

Kondensatoriaus korpuso žymenys pateikia esminius duomenis, reikalingus komponentui pasirinkti ir patikrinti prieš jį įdedant į grandinę.Kai dirbate su kondensatoriumi, procesas paprastai prasideda pasukant dalį esant geram apšvietimui, nustatant atspausdintus arba antspauduotus ženklus ir tada nuskaitant kiekvieną reikšmę nustatyta tvarka.Pirmiausia nustatoma talpa, o po to – nominali įtampa.Tada tolerancija tikrinama, kai reikia tikslumo.

Iš eilės dirbant su šiais ženklais sumažėja spėlionių.Tai užtikrina, kad pasirinktas kondensatorius atitiktų grandinės reikalavimus ir išvengtų klaidų, galinčių turėti įtakos veikimui ar patikimumui.

Talpos vertės žymėjimo taisyklės

Talpa yra pagrindinė reikšmė, kurią reikia nustatyti, ir paprastai ji nuskaitoma pirmiausia.Nors pagrindinis blokas yra faradas (F), dauguma kondensatorių naudoja mažesnius blokus, tokius kaip mikrofaradai (µF), nanofaradai (nF) arba pikofaradai (pF).Kadangi komponento paviršius yra mažas, naudojami keli žymėjimo būdai, kad ši informacija būtų aiškiai pritaikyta.

Kai kuriuose kondensatoriuose naudojamas tiesioginis žymėjimas, kai vertė atspausdinama visa, pvz., 100 µF arba 10 nF.Tai lengviausiai skaitomas formatas, kurio nereikia konvertuoti.

Kiti naudoja trijų skaitmenų kodą, kuriam reikia trumpo dekodavimo žingsnio.Pirmieji du skaitmenys sudaro bazinį skaičių, o trečiasis skaitmuo veikia kaip daugiklis.Pavyzdžiui, „104“ reiškia 100 000 pF, tai yra 100 nF.Skaitant šį kodą padeda trumpam pristabdyti ir pritaikyti daugiklį prieš judant toliau.

Taip pat gali pasirodyti raidėmis pagrįstas formatas, pvz., 4u7, kuris reiškia 4,7 µF.Šiuo atveju raidė pakeičia dešimtainį kablelį, todėl reikšmę lengviau spausdinti ir mažesnė tikimybė, kad ji išbluks ar bus neteisingai perskaityta.

Senesni komponentai vis dar gali naudoti spalvų juostas, kad pavaizduotų vertybes.Tam reikia kiekvieną spalvą suderinti su diagrama.Nors šiandien jie yra mažiau paplitę, jie vis tiek gali atsirasti senoje įrangoje, todėl juos atpažinti gali būti naudinga remonto metu.

Šių formatų supratimas leidžia greitai identifikuoti, nereikia pakartotinai tikrinti.

Vardinės įtampos identifikavimas

Patvirtinus talpą, kitas žingsnis yra patikrinti vardinę įtampą, kuri apibrėžia maksimalią saugią kondensatoriaus veikimo ribą.

Ši vertė paprastai spausdinama tiesiai ant korpuso, pvz., 16 V, 25 V arba 50 V.Skaitydami jį, prieš montavimą skaičių reikia palyginti su numatoma grandinės įtampa.

Naudojant kondensatorių, kurio įtampa yra didesnė nei reikalaujama, pridedama saugos riba.Tai sumažina elektros įtampą, riboja šilumos kaupimąsi ir paprastai pailgina tarnavimo laiką.Tačiau pasirinkus vertę per arti darbinės įtampos, padidėja gedimo rizika įtampos šuolių ar svyravimų metu.

Tolerancijos identifikavimas

Tolerancija rodo, kiek tikroji talpa gali skirtis nuo nurodytos vertės.Tai tampa svarbu, kai grandinė priklauso nuo tikslaus laiko arba stabilaus filtravimo.

Tolerancija dažnai rodoma kaip vienos raidės kodas, atspausdintas šalia talpos vertės.Įprasti pavyzdžiai yra J (± 5 %), K (± 10 %) ir M (± 20 %).Skaitant šį žymėjimą, jis padeda iš karto jį išversti į procentinį diapazoną.

Pavyzdžiui, 100 µF kondensatorius su K tolerancija gali svyruoti nuo 90 µF iki 110 µF.Šis diapazonas gali būti priimtinas bendrosios paskirties grandinėse, tačiau gali sukelti problemų jautresnėse konstrukcijose.

Tolerancijos patikrinimas kaip paskutinis žingsnis užtikrina, kad komponentas ne tik atitinka reikiamą vertę, bet ir tikslumo lygį, reikalingą stabiliam veikimui.

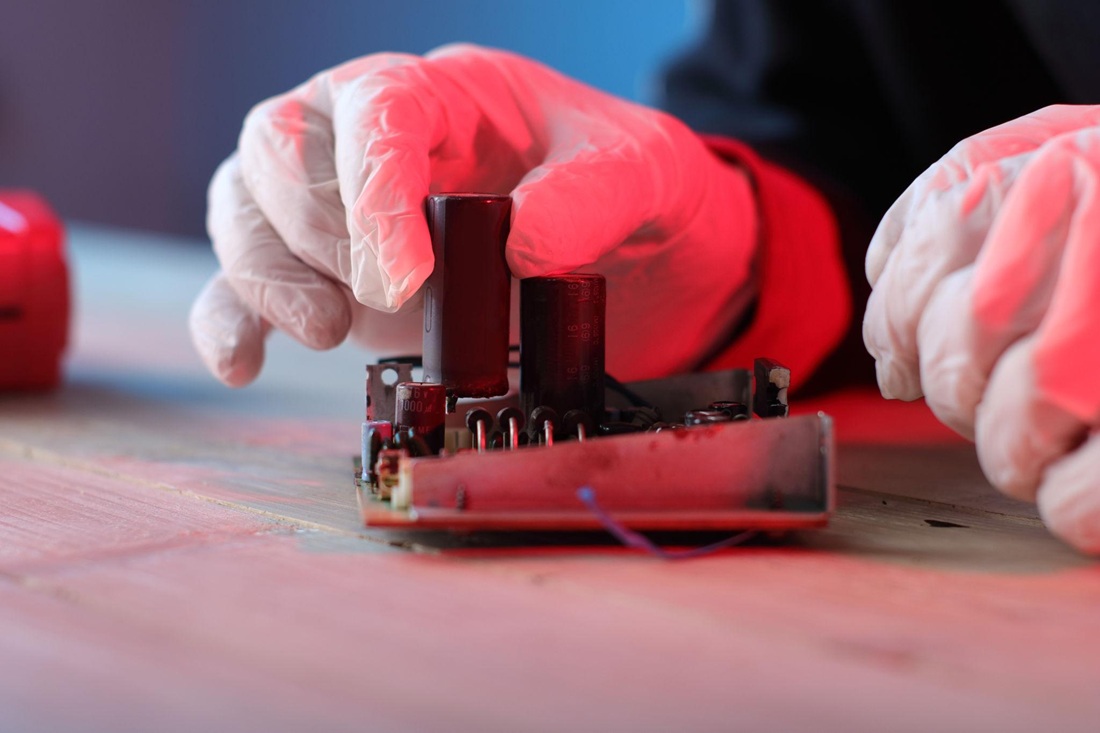

Sujungimo teorija ir taikymas

Kondensatorių simbolių ir žymenų žinojimas yra naudingas tik tada, kai tai taikoma realaus grandinės darbo metu.Praktiškai šis procesas apima komponento paėmimą, jo žymenų nuskaitymą, orientacijos patvirtinimą ir atsargų įdėjimą į grandinę.Kiekvienas veiksmas grindžiamas ankstesniu, o praleidus patikrinimą dažnai atsiranda klaidų, kurių galima išvengti.

Surinkimo ar trikčių šalinimo metu dėmesys paprastai juda nustatyta tvarka.Pirmiausia patvirtinkite talpą ir įtampą, tada patikrinkite poliškumą ir galiausiai suderinkite komponentą su PCB išdėstymu.Laikantis šios sekos, darbo eiga išlieka nuosekli ir sumažėja klaidų.

Neteisingo kondensatoriaus poliškumo prijungimo rizika

Poliarizuoto kondensatoriaus prijungimas neteisinga kryptimi sukelia tiesiogines ir matomas problemas.Įjungus maitinimą, vidinė struktūra pradeda irti, o komponentas pradeda vartoti perteklinę srovę.

Didėjant srovei, kondensatoriaus viduje kaupiasi šiluma.Ši šiluma negali greitai pasišalinti, todėl korpuse pradeda kilti slėgis.Praktinėse situacijose tai gali atrodyti kaip viršutinės dalies patinimas, nutekėjusi medžiaga arba staigus plyšimas.

Poveikis neapsiriboja kondensatoriumi.Sugedęs komponentas gali sutrikdyti visą grandinę, sukeldamas įtampos kritimą, nestabilius signalus arba trumpąjį jungimą.Sunkesniais atvejais gedimas gali sukelti gaisro pavojų, ypač didelės galios konstrukcijose.

Paprastas patikrinimas prieš įjungiant grandinę, vizualiai patvirtinantis teigiamą ir neigiamą suderinimą, apsaugo nuo tokių padarinių ir apsaugo komponentą ir aplinkinę sistemą.

Praktiniai įrankiai ir metodai

Realiomis darbo sąlygomis kondensatorių žymėjimai ne visada yra aiškūs.Išspausdintos reikšmės gali išblukti, o mažus komponentus gali būti sunku perskaityti.Tokiais atvejais paprasti įrankiai ir kruopšti apžiūra padeda patvirtinti teisingą informaciją prieš montuojant.

Multimetras dažnai yra pirmasis naudojamas įrankis.Nustačius talpos režimą, jis gali išmatuoti tikrąją vertę ir patvirtinti, ar ji atitinka numatomą diapazoną.Bandymo metu prijungus zondus ir stebint rodmenis, prieš įdedant komponentą galima greitai patikrinti.

Nuoroda į duomenų lapą suteikia dar vieną tikrumo sluoksnį.Suderinus matomus ženklus su gamintojo dokumentacija, tampa lengviau patvirtinti nominalus, poliškumo indikatorius ir saugias eksploatavimo ribas.Šis veiksmas ypač naudingas dirbant su nepažįstamais komponentais.

Atidus vizualinis patikrinimas taip pat suteikia patikimų užuominų.Patikrinus laidų ilgį, korpuso žymes ar paviršiaus indikatorius dažnai atskleidžiamas poliškumas, net jei spausdintas tekstas yra neaiškus.Sukant komponentą šviesoje ir žiūrint iš skirtingų kampų galima lengviau pastebėti silpnas žymes.

Naudojant šiuos metodus kartu sukuriama paprasta tikrinimo rutina.Šis metodas pagerina tikslumą, sumažina perdirbimo poreikį ir palaiko stabilų grandinės veikimą po surinkimo.

Išvada

Suprasdami kondensatorių simbolius, poliškumo žymes ir korpuso kodus, grandinės skaitymas, surinkimas ir trikčių šalinimas tampa tikslesni ir saugesni.Teisingas talpos, nominalios įtampos, tolerancijos ir gnybtų orientacijos nustatymas sumažina gedimo riziką ir padeda išlaikyti stabilų grandinės veikimą.Kartu su kruopščia apžiūra ir paprastais tikrinimo įrankiais šios žinios palaiko tinkamą komponentų išdėstymą ir patikimą veikimą atliekant praktinį elektroninį darbą.

Dažnai užduodami klausimai [DUK]

1. Kaip galima naudoti kondensatorių, jei nerodomas poliškumas?

Kondensatoriai be poliškumo etikečių dažniausiai yra nepoliarizuoti, pavyzdžiui, keraminiai arba plėveliniai kondensatoriai.Juos galima montuoti bet kuria kryptimi, nepakenkiant veikimui.Kai tipas neaiškus, duomenų lapo patikrinimas yra saugiausias būdas patvirtinti jo savybes.

2. Ar galima vietoj poliarizuoto naudoti nepoliarizuotą kondensatorių?

Kai kuriose mažos talpos programose nepoliarizuotas kondensatorius gali veikti kaip pakaitalas.Tačiau poliarizuoti kondensatoriai yra skirti užtikrinti didesnę mažesnio dydžio talpą.Dėl šios priežasties jie dažnai reikalingi tokiose grandinėse kaip maitinimo šaltiniai ar laiko nustatymo skyriai.Tiesioginis pakeitimas ne visada tinkamas.

3. Ką reiškia kodas "104" ant kondensatoriaus?

Ženklinimas „104“ atitinka standartinį kodą.Pirmieji du skaitmenys reiškia vertę, o trečias skaitmuo rodo daugiklį.Dėl to gaunama 100 000 pikofaradų, tai yra 100 nF arba 0,1 µF.

4. Dėl ko išsipučia elektrolitinis kondensatorius?

Patinimas atsiranda, kai kondensatoriaus viduje susidaro slėgis.Tai gali atsirasti dėl atvirkštinio poliškumo, per didelės įtampos, aukštos temperatūros arba senėjimo.Šios sąlygos turi įtakos vidinei medžiagai ir sukelia korpuso išsiplėtimą.Išpūstas kondensatorius rodo gedimą ir jį reikia pakeisti.

5. Kaip reikėtų pasirinkti kondensatoriaus vardinę įtampą?

Vardinė įtampa visada turi būti didesnė už grandinės darbinę įtampą.Saugos ribos pridėjimas padeda pagerinti patikimumą.Įprastas būdas yra pasirinkti maždaug 1,5–2 kartus didesnę nei numatoma įtampa.Tai sumažina įtampą ir pailgina komponentų tarnavimo laiką.
