Išsamus lavinų diodų vadovas: veikimas ir taikymas

Lavinos diodai yra puslaidininkiniai įtaisai, suprojektuoti veikti kontroliuojamu būdu esant atvirkštiniam gedimui.Jie naudoja lavinos efektą, kad valdytų aukštą įtampą, apsaugotų grandines, generuotų mikrobangas ir pagerintų šviesos aptikimą optinėse sistemose.Jų veikimas priklauso nuo nešiklio dauginimo, fazės delsos ir kruopščiai kontroliuojamos įrenginio struktūros.Nuo apsaugos nuo įtampos iki mikrobangų generavimo ir lavinų fotodiodų – šie diodai atlieka svarbų vaidmenį šiuolaikinėse elektroninėse ir ryšių sistemose.

Katalogas

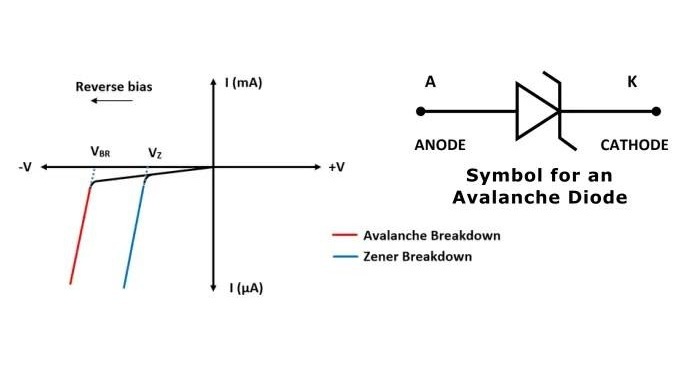

Lavinos diodų veikimo principas

Lavinos diodai veikia, kai per lengvai legiruotą PN sankryžą taikoma aukšta atvirkštinė įtampa.Diodo viduje išeikvojimo srityje susidaro stiprus elektrinis laukas.Šis laukas suteikia energiją krūvininkams, tokiems kaip elektronai ir skylės.

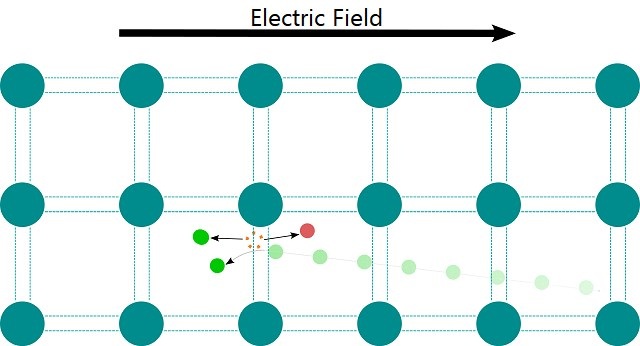

Didėjant energijai, šie nešikliai patenka į medžiagos atomus.Šie susidūrimai nutraukia atominius ryšius ir sukuria daugiau krūvininkų.Šis procesas vadinamas smūgine jonizacija.Nešėjų skaičius greitai auga, todėl smarkiai padidėja srovė.Ši grandininė reakcija vadinama lavinos efektu.

Kai atvirkštinė įtampa pasiekia gedimo įtampą, lavinos procesas tampa stiprus ir nenutrūkstamas.Tada diodas leidžia srovei tekėti kontroliuojamu būdu.Tai normali lavininių diodų veikimo sąlyga.

Gedimo įtampa priklauso nuo to, kaip suprojektuotas diodas.Dopingo lygiai ir struktūra koreguojami taip, kad būtų nustatyta ši įtampa.Tai leidžia diodui valdyti skirtingus įtampos diapazonus.

Lavinos diodai yra naudingi aukštos įtampos grandinėse.Jie apsaugo komponentus saugiai tvarkydami staigius įtampos šuolių.Energijos perteklius sugeriamas ir nukreipiamas, o tai padeda išvengti žalos.

Įtampos valdymo grandinėse lavinos diodai padeda išlaikyti stabilią įtampą.Papildoma įtampa saugiai išsklaido, kai lygis pakyla virš normalaus.

Lavinos diodai dažnai dedami per elektros linijas, kad apsaugotų jautrias dalis.Ši sąranka padidina patikimumą ir sumažina gedimo riziką.

Šie diodai kontroliuoja natūralią grandininę reakciją.Kruopštus dizainas žalingą poveikį paverčia naudinga funkcija.Dėl to lavinų diodai yra patikimi apsaugos ir aukštos įtampos komponentai.

Lavinos diodų veikimo režimai

Lavinos diodai pasižymi nuostabiu gebėjimu valdyti įvairius virpesių režimus, kurių kiekvieną lemia dinamiška didelės galios išvestis ir niuansuotos triukšmo charakteristikos, atsirandančios dėl nešlio generavimo pokyčių.Šie režimai atveria pažangiausio aukšto dažnio signalo apdorojimo galimybes ir atveria kelią išskirtinei technologinei pažangai.Žemiau mes gilinamės į šiuos darbo režimus, perpildytus tiek analitinio griežtumo, tiek emocinių sąlyčio taškų, kurie rezonuoja su žmogaus išradingumu:

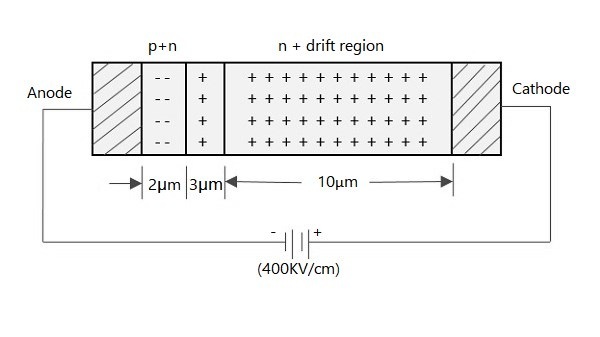

Poveikio lavinos ir tranzito laiko (IMPATT) režimas

IMPATT režimas išnaudoja simbiotinę sąveiką tarp susidūrimo sukeltos jonizacijos ir nešiklio tranzito laiko diode.Skatindamas neigiamo pasipriešinimo būseną esant mikrobangų dažniams, jis pasiekia stabilų svyravimą ir atveria duris novatoriškiems pritaikymams.IMPATT diodai yra galingų mikrobangų signalų generavimo pagrindas, aktyvus naudojimas radarų aptikimui, antžeminio ryšio ryšiams ir griežtoms kosmoso ryšio sistemoms.

Norint užtikrinti optimalų veikimą šiuo režimu, reikia daugiau nei inžinerinio sumanumo, o šilumos valdymui reikia skirti amatininkų dėmesį.Pernelyg didelis karštis, neišvengiamas tokių aukšto dažnio operacijų palydovas, reikalauja gerai sukurtų šilumos šalinimo sistemų ir efektyvių aušinimo sistemų.Didelės galios ir žemo triukšmo pusiausvyra dažnai suteikia didelį pasitenkinimą.Tai ypač pasakytina apie sistemas, kurioms reikalingas stabilus ir ilgalaikis veikimas.Šios akimirkos pabrėžia žmogaus potraukį tikslumui naudojant IMPATT diodus.

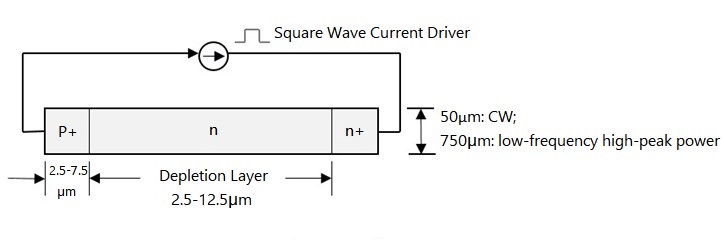

Trapped Plasma Lavinche Triggered Transit Time (TRAPATT) režimas

TRAPATT režimas veikia žemesniais dažniais, tačiau užtikrina didelį energijos vartojimo efektyvumą.Dėl to jis naudingas tais atvejais, kai svarbu efektyviai naudoti energiją.Šis režimas apima tyčinį įtampos sužadinimą, dėl kurio barjerinėje srityje sukuriama elektronų skylės plazma.Greitas elektrinio lauko žlugimas šio proceso metu palaiko virpesius ir užtikrina tvirtą energijos tiekimą.

Jo praktinė reikšmė slypi tuo, kad jis naudojamas didelio efektyvumo sistemoms, tokioms kaip impulsiniai energijos šaltiniai, pramoniniai RD šildymo įrenginiai ir daug energijos sunaudojančios operacijos.Impulsų generavimo sinchronizavimas su elektronų dinamika yra sudėtingas šokis, kuriame net ir nedideli klaidingi žingsniai gali paveikti sistemos stabilumą.Tiksliai sureguliuoti elektroniniai valdikliai tampa nepakartojamais šios sudėtingos choreografijos herojais, optimizuojančiais perėjimus ir užtikrinančiais, kad plazmos dreifo metu nebūtų švaistoma energija.Rezultatas – patikimas ir tikslus diodų veikimas, atitinkantis tiek dizaino, tiek pramoninio naudojimo lūkesčius.

Pagalbiniai režimai

Be ryškių IMPATT ir TRAPATT režimų, lavinų diodai gali prisitaikyti veikti pagalbiniais režimais, parodydami lankstumą, kuris sukelia smalsumą ir susižavėjimą įvairiapusiškumu.Kiekvienas pagalbinis režimas atlieka skirtingus vaidmenis, atsižvelgiant į konkrečius techninius poreikius:

• Harmoninis režimas: dėl aukšto dažnio harmonikų šis režimas yra naudingas tokiose programose kaip dažnių daugikliai.Tada filtravimo grandinės gali patobulinti išvestį sumažindamos nepageidaujamus dažnius ir pagerindamos signalo grynumą.
• Parametrinis režimas: išnaudoja netiesinius diodo talpos pokyčius, kad palengvintų energijos konvertavimą, dažnai pastebimą parametriniuose stiprintuvuose.Tikslus talpos profilių reguliavimas gali padidinti našumą, o tai atlygina už kruopščias pastangas.
• Statinis režimas: veikia DC arba žemu dažniu, tarnauja tokiems tikslams kaip įtampos reguliavimas kritinėse elektros sistemose.
• Terminis režimas: išnaudojamos nuo temperatūros priklausomos diodo savybės, naudingos tokiose srityse kaip jutimo ir stabilumo grįžtamojo ryšio mechanizmai.
Kiekvienas pagalbinis režimas suteikia unikalių naujovių galimybių, skatinančių giliau ištirti jų potencialą išplėsti technologinio pritaikymo ribas.

Mikrobangų generavimo mechanizmas

Lavinos diodai yra pažangūs puslaidininkiniai įtaisai, skirti sukurti mikrobangų dažnius, kai juos veikia kintama atvirkštinė įtampa.Jų išskirtinis funkcionalumas yra specifinių fizinių procesų, tokių kaip nešiklio dauginimas ir fazės poslinkiai, panaudojimas, siekiant aukšto dažnio energijos išvesties.Šių diodų inžinerija atspindi gilų puslaidininkių fizikos supratimą, paverčiant sudėtingus mechanizmus patikimais šiuolaikinių technologijų priedais.

Vežėjo daugyba

• Lavinos dauginimosi pradžia

Kai kintamoji atvirkštinio poslinkio įtampa pasiekia teigiamą pusciklą, elektrinis laukas diodo lavinos srityje sustiprėja, kad viršytų jonizacijos slenkstį.Šioje vietoje prasideda smūginės jonizacijos mechanizmas: didelės energijos elektronai ir skylės susiduria su gardelės atomais, išskirdami antrines elektronų skylių poras.

• Nuolatinis lavinos efektas

Dauginimo procesas tęsiasi net tada, kai taikoma įtampa pereina į mažėjimo fazę.Energingi vežėjai tęsia savo judėjimą, įamžindami susidūrimus ir pratęsdami grandininę reakciją.Šis nuolatinis pagreitis užtikrina, kad lavinos efektas klestėtų nepaisant besikeičiančio lauko intensyvumo, pabrėžiant dinamišką ir besikeičiantį nešėjų sąveikos pobūdį.

• Laiko svarba

Nešėjų srautas nevyksta kartu su taikoma įtampa.Vietoj to, pastebimas vėlavimas, kurį sukelia nuoseklus smūginės jonizacijos reakcijų pobūdis.Šis atsilikimas tarp srovės srauto ir įtampos taikymo sukelia sudėtingumą, kuris naudojamas vėlesniuose svyravimo reiškiniuose.

Fazių poslinkis ir virpesių dinamika

• Lavinos srovės fazės poslinkis

Dėl srovės uždelsimo lavinos srovė pasiekia maždaug 90° fazės poslinkį, palyginti su taikoma įtampa, ketvirtadalį viso virpesių ciklo.Šis subtilus laiko neatitikimas sukuria labai specializuotą būklę, vadinamą neigiamu pasipriešinimu, kai sistema, užuot išsklaidusi energiją, sustiprina virpesių signalą.

• Rezonansinių grandinių palaikomi svyravimai

Diodo struktūrinėje ir išorinėje rezonansinėje grandinėje ši neigiama varža iškyla kaip galingas stabilių mikrobangų virpesių įgaliklis.Virpesių dažnį daugiausia lemia fiziniai diodo matmenys, medžiagos savybės ir išorinės grandinės konstrukcija, parodanti, kaip inžinerija įtakoja gaunamą veikimą.

Triukšmo ir efektyvumo iššūkiai

• Lavinos diodų triukšmo charakteristikos

Lavinos diodai, nors ir gali išvesti didelę galią, dažnai sukuria didelį triukšmo lygį.Prie šios problemos prisideda būdingas smūginės jonizacijos ir nešiklio sklaidos atsitiktinumas, todėl iš esmės sunku pasiekti visiškai stabilų mikrobangų signalą.Triukšmas mažinamas naudojant filtrus ir triukšmo kontrolės metodus

• Efektyvumo optimizavimas

Mikrobangų generavimo su lavinos diodais efektyvumas labai priklauso nuo tikslių dizaino elementų.Tokie veiksniai kaip dopingo koncentracija, šilumos išsklaidymo galimybės ir tiksliai suderinti veikimo parametrai sąveikauja, kad pagerintų našumą.Praktikoje, pvz., pramoninėse sistemose ar ryšių infrastruktūrose, dažnai imamasi didelių kalibravimo pastangų, kad išvesties galia būtų suderinta su signalo nuoseklumu.

Šiuolaikinės pagrindinės dinamikos perspektyvos

• Neigiamas pasipriešinimas kaip dizaino ypatybė

Tai, kas iš pradžių gali atrodyti kaip neefektyvumas arba natūralus srovės ir įtampos atsilikimas, atidžiau pažvelgus tampa pagrindine nuolatinio virpesių elgesio priemone.Šis netradicinis fazės delsos reiškinių panaudojimas pabrėžia naujovišką požiūrį, būdingą lavininio diodo konstrukcijai.

• Fizinės realybės sujungimas su inžineriniu išradingumu

Norint pasiekti optimalų našumą, reikia tiksliai suderinti rezonansinių grandinių ir diodui būdingų savybių sąveiką.Kruopštus įrenginio delsos suderinimas su grandinės rezonansu leidžia visiškai veikti.Natūralios ribos yra kontroliuojamos ir naudojamos naudingai.Šis balansas palaiko efektyvų mikrobangų signalo generavimą.

Lavinos fotonų diodai (APD)

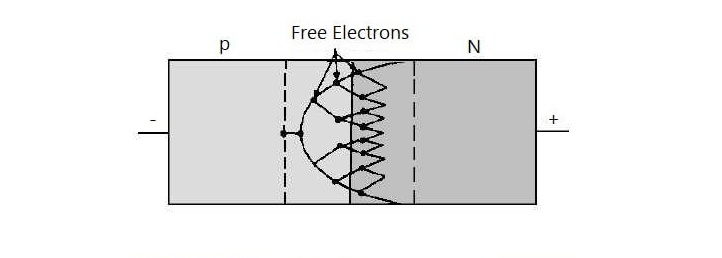

Lavinos fotonų diodai (APD) padeda tobulinti optinių ryšių sistemas, pagerina fotogeneruojamų signalų aptikimą naudojant lavinų dauginimo efektą.Šis procesas sustiprina fotosrovę generuodamas papildomas elektronų skylių poras, kurias skatina stiprus atvirkštinis elektrinis laukas diodo išeikvojimo sluoksnyje.Dėl tokių galimybių APD puikiai tinka programoms, kurioms reikalingas didelės spartos ir tikslus šviesos aptikimas.Tokios sritys kaip telekomunikacijos, biomedicininis vaizdavimas ir nuotolinis stebėjimas remiasi APD, kad padidintų jautrumą ir pagerintų našumą, ypač tais atvejais, kai tradiciniai fotodiodai gali susidurti su problemomis.

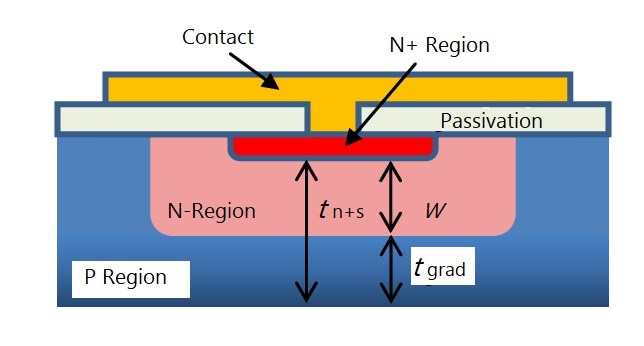

Pagrindinė struktūra ir veikimas

Struktūriniame APD pagrinde paprastai naudojama skaitymo diodo konfigūracija, palengvinanti efektyvų lavinų dauginimą.Medžiagos pasirinkimas yra veiksnys pritaikant APD konkrečiam veikimo bangos ilgio diapazonui.Pagrindiniai medžiagų pritaikymo būdai:

• Silicio pagrindu pagaminti APD: vyrauja bangų ilgiams iki 0,9 μm, todėl užtikrinamas jų stabilumas ir mastelio keitimas.

• InGaAs ir germanis (Ge): Optimalus ilgesnių bangų infraraudonųjų spindulių operacijoms, atitinkantis šviesolaidinio ryšio poreikius.

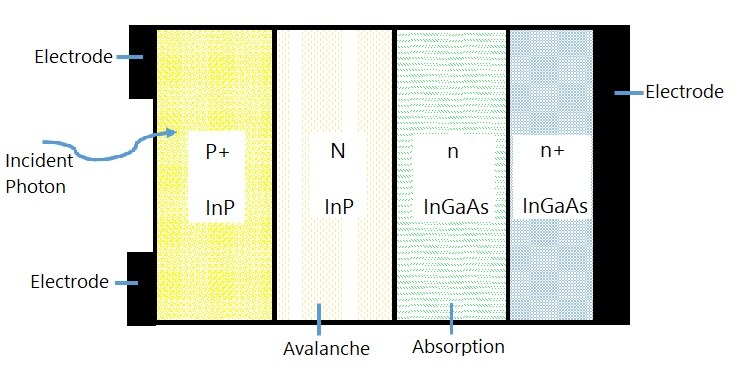

Siekiant atskirti šviesos sugerties zoną nuo lavinos regiono, įdiegtos pažangios heterosandūrų konstrukcijos.Šis padalijimas sumažina neigiamą poveikį, pvz., tuneliavimo sroves, kartu padidindamas atsako greitį, o tai būtina šiuolaikiniams optiniams tinklams.Pavyzdžiui, InGaAs / InP APD užtikrina tikslų optimizavimą kruopščiai balansuodami elektronų dauginimąsi ir sumažindami triukšmą.Šios konstrukcijos ne tik pagerina signalo vientisumą, bet ir efektyviai prisitaiko prie kintančio šviesos lygio dinamiškoje aplinkoje.

Našumo metrika

APD galimybės įvertinamos naudojant keletą tarpusavyje susijusių našumo metrikų, kurių kiekviena turi įtakos galimoms programoms.

• Lavinos padidėjimo koeficientas (M): atspindi nešiklio dauginimo efektyvumą.Norint pasiekti didesnį pelną nesukeliant veikimo nestabilumo, svarbu tinkamai sureguliuoti atvirkštinio poslinkio įtampą.Ši pusiausvyra yra svarbi užtikrinant nuoseklų veikimą jautriose sistemose.

• Didinimo pralaidumo produktas: reiškia kompromisą tarp lavinos padidėjimo ir veikimo dažnio.Naudodami patobulintus dopingo metodus ir pažangią medžiagų inžineriją, APD pasiekia efektyvų aukšto dažnio veikimą, išlaikant tinkamą stiprinimo lygį.

• Perteklinis triukšmo koeficientas (F): kiekybiškai įvertina triukšmo stiprinimą lavinos proceso metu.Novatoriškai sukurta konstrukcija sumažina triukšmą, todėl gaunamas švaresnis signalas ir didesnis patikimumas esant dideliam stiprumui.

• Priklausomybė nuo temperatūros: gedimo įtampos svyravimai dėl temperatūros pokyčių reikalauja griežtos kontrolės.Kritinėms sistemoms, tokioms kaip palydovinis ryšys, temperatūros stabilizavimo mechanizmai yra integruoti į APD konstrukcijas, kad būtų išlaikytas nuoseklus veikimas įvairiose šiluminėse aplinkose.

Įprastos APD medžiagos

Puslaidininkinės medžiagos pasirinkimas daro didelę įtaką APD veikimui.Įvairios medžiagos atitinka tam tikrus veikimo bangos ilgius, todėl APD galima tiksliai pritaikyti norimoms reikmėms:

• Silicis: Idealiai tinka matomoms beveik infraraudonųjų spindulių programoms dėl savo tvirtumo ir mastelio.

• Germanis (Ge) ir indžio galio arsenidas (InGaAs): dažnai naudojamas infraraudonųjų spindulių aptikimui ir šviesolaidiniam ryšiui.

• Gyvsidabrio kadmio teluridas (HgCdTe): siūlo neprilygstamą jautrumą specializuotiems infraraudonųjų spindulių aptikimo poreikiams, tačiau reikalauja didesnio sudėtingumo ir išlaidų.

Medžiagų pageidavimus formuoja aptikimo jautrumo, veikimo greičio ir triukšmo charakteristikų sąveika.Puikus pavyzdys yra InGaAs APD diegimas šviesolaidiniuose tinkluose, kur jų optimizuotos savybės padidina greitį ir signalo tikslumą.

Lavinos efektui įtakojantys veiksniai

Lavinos dauginimo efekto efektyvumas priklauso nuo diodo išeikvojimo sluoksnio medžiagos ir struktūrinio vienodumo.Sluoksnio nelygumai gali sukelti netolygius gedimus ir pabloginti veikimą.Pažangios gamybos technologijos padeda pagerinti struktūros nuoseklumą, įtraukiant tikslią dopingą ir pažangius epitaksijos procesus.

Pagrindiniai elementai, turintys įtakos lavinos efektui, yra šie:

• Jonizacijos koeficientai: Medžiagos su skirtingais jonizacijos koeficientais leidžia efektyviai dauginti nešiklį, tačiau gali sukelti triukšmo lygio kintamumą.

• Struktūrinis projektavimas: Optimizuotas dopingo paskirstymas ir kontroliuojamas sluoksnio storis užtikrina stabilų stiprinimo procesą, tuo pačiu reguliuojant triukšmą.

Praktinės optinių sistemų įžvalgos patvirtina, kad apgalvotai struktūriniai ir medžiagų koregavimai tiksliai sureguliuoja fotosrovės stiprinimą ir sumažina triukšmą.Šis nuolatinis modelių bendradarbiavimas ir praktinės naujovės skatina nuolatinį tobulėjimą, todėl APD yra patikimas sprendimas, atitinkantis pažangiausių technologijų tikslumo reikalavimus.

Išvada

Lavinos diodai atvirkštinį suskirstymą paverčia naudinga ir patikima funkcija.Jų valdomas lavinų procesas palaiko įtampos reguliavimą, apsaugą nuo viršįtampių, mikrobangų virpesius ir jautrų optinį aptikimą.Veikimas priklauso nuo diodo struktūros, medžiagos pasirinkimo, šiluminės kontrolės ir veikimo sąlygų.Dėl šios pusiausvyros tarp puslaidininkių fizikos ir praktinio dizaino lavinos diodai išlieka vertingais aukštos įtampos, aukšto dažnio ir šviesos jutiklių komponentais.

Dažnai užduodami klausimai [DUK]

1. Ką daro lavinos diodas?

Lavinos diodas leidžia tekėti srovei, kai atvirkštinė įtampa pasiekia nustatytą lygį.Jis padeda apsaugoti grandines, ribodamas aukštą įtampą ir sugerdamas šuolius.

2. Kuo lavinos diodas skiriasi nuo Zenerio diodo?

Lavinos diodas veikia esant aukštesnei įtampai, naudodamas smūginius susidūrimus.Zenerio diodas veikia esant žemesnei įtampai, naudodamas stiprų elektrinį lauką.Avalanche skirtas aukštos įtampos apsaugai, Zener – žemos įtampos reguliavimui.

3. Kas sukelia laviną diode?

Lavina įvyksta, kai atvirkštinė įtampa tampa per aukšta.Elektronai įgyja energijos, susiduria su atomais ir sukuria daugiau krūvininkų, sukeldami staigų srovės padidėjimą.

4. Esant kokiai įtampai, atsiranda lavina diode?

Lavina įvyksta, kai atvirkštinė įtampa viršija diodo gedimo reitingą.Paprastai tai yra aukštesnė už Zener diodą ir priklauso nuo diodo konstrukcijos.

5. Kuo Zenerio efektas skiriasi nuo lavinos efekto?

Zenerio efektas atsiranda esant žemai įtampai dėl stipraus elektrinio lauko.Lavinos efektas atsiranda esant aukštesnei įtampai dėl elektronų susidūrimo.
