Spalvoto žiedo induktoriaus veikimo principas, bandymo metodai ir grandinės taikymas

Spalvoti žiediniai induktoriai yra maži, bet naudingi komponentai, padedantys elektroninėms grandinėms išlikti stabilioms, valdyti energiją ir sumažinti nepageidaujamą signalo triukšmą.Šiame straipsnyje paaiškinama, kaip jie veikia per elektromagnetinę indukciją, kaip jų konstrukcija palaiko filtravimą ir energijos kaupimą ir kodėl jie naudojami maitinimo šaltiniuose, ryšių sistemose ir kituose elektroniniuose įrenginiuose.Ji taip pat apima induktoriaus spalvų kodų reikšmę ir pagrindinius metodus, naudojamus jiems tikrinti, suteikiant aiškų vaizdą apie jų funkciją, pasirinkimą ir praktinę vertę kuriant grandines.

Katalogas

Supratimas apie pagrindines spalvoto žiedinio induktoriaus funkcijas

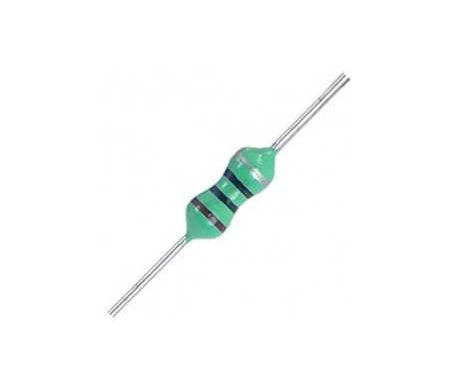

Spalvotas žiedinis induktorius yra kompaktiškas elektroninis komponentas, skirtas kaupti energiją ir palaikyti stabilų grandinės veikimą.Jis dažniausiai naudojamas elektroninėse sistemose, kur svarbus kontroliuojamas energijos srautas ir signalo kokybė.Spalvų juostos ant induktoriaus nurodo jo induktyvumo vertę, leidžiančią greitai identifikuoti projektuojant, prižiūrint ar keičiant.

Pagrindinė spalvoto žiedinio induktoriaus funkcija yra valdyti srovę ir pagerinti signalo stabilumą grandinėje.Tai padeda išlaikyti tolygų energijos srautą ir sumažina staigius svyravimus, kurie gali turėti įtakos našumui.Dėl šios priežasties jis atlieka pagrindinį vaidmenį užtikrinant patikimą veikimą tiek mažos galios, tiek didelės galios elektroninėse programose.

Spalvoti žiediniai induktoriai plačiai naudojami filtravimo ir signalo kondicionavimo grandinėse.Filtrų programose jie padeda sumažinti elektrinį triukšmą ir pašalinti nepageidaujamus signalus, todėl gaunami švaresni ir tikslesni išėjimai.Rezonansinėse grandinėse jie padeda pasirinkti konkrečius dažnius, o tai būtina ryšių sistemose ir elektroniniuose įrenginiuose, kurie priklauso nuo tikslaus signalo valdymo.

Šie induktoriai taip pat svarbūs maitinimo grandinėse.Jie padeda stabilizuoti įtampos lygius ir palaiko nuoseklų energijos tiekimą, ypač sistemose su besikeičiančiomis apkrovomis.Dėl to jie naudingi tokiose programose kaip galios keitikliai, akumuliatorių sistemos ir atsinaujinančios energijos sistemos, tokios kaip saulės ir vėjo energijos sistemos.

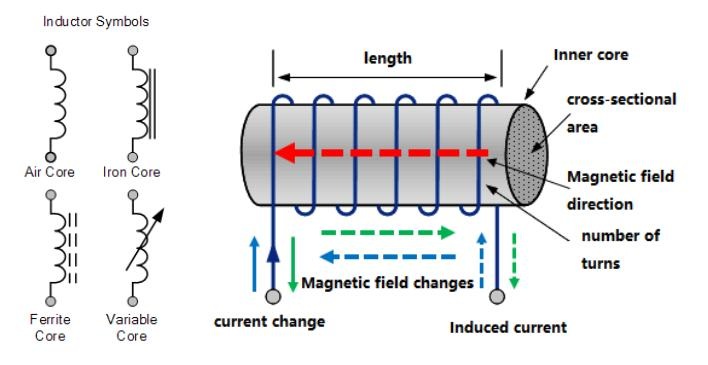

Kaip veikia spalvoto žiedo induktorius?

Spalvotas žiedinis induktorius veikia remiantis elektromagnetinės indukcijos principu.Kai elektros srovė teka per ritę, aplink ją susidaro magnetinis laukas.Jei keičiasi srovė, keičiasi ir magnetinis laukas.Šis kintantis magnetinis laukas sukuria įtampą, kuri prieštarauja srovės pokyčiams.Šis efektas vadinamas savaiminiu induktyvumu.

Dėl šio elgesio induktorius priešinasi staigiam srovės padidėjimui arba sumažėjimui.Užuot leidęs greitus pokyčius, jis juos sulėtina ir padeda palaikyti stabilesnį energijos srautą grandinėje.Štai kodėl induktoriai yra svarbūs grandinėse, kurioms reikalinga sklandi ir valdoma srovė.

Induktoriaus našumas priklauso nuo jo fizinės konstrukcijos.Tokie veiksniai kaip ritės apsisukimų skaičius, šerdies medžiaga ir induktoriaus dydis turi įtakos magnetinio lauko stiprumui ir jo efektyvumui reaguojant į srovės pokyčius.Šerdis, pagaminta iš tokių medžiagų kaip feritas arba geležis, padidina induktyvumą, o oro šerdies konstrukcijos geriau tinka aukšto dažnio signalams.

Spalvoto žiedo induktoriaus viduje sandariai suvyniota izoliuota varinė viela, kad būtų suformuota ritė.Ši struktūra leidžia efektyviai generuoti magnetinį lauką, išlaikant komponentą kompaktišką.Spalvoti žiedai ant paviršiaus neturi įtakos veikimui, tačiau leidžia greitai nustatyti induktyvumo vertę.

Praktinėse grandinėse šis veikimo principas leidžia induktoriui valdyti srovės elgesį, sumažinti staigius šuolius ir palaikyti stabilias signalo ir galios sąlygas.

Spalvoto žiedinio induktoriaus dizaino charakteristikos

Spalvotas žiedinis induktorius sukurtas kompaktiška ir praktiška konstrukcija, kuri palaiko patikimą veikimą elektroninėse grandinėse.Jo konstrukciją paprastai sudaro suvyniota ritė ir magnetinė šerdis, kuri sudaro stabilų komponentą, kuris lengvai tinka įvairiems grandinės išdėstymams.Fizinis dizainas leidžia valdyti skirtingas elektros sąlygas, išlaikant nuoseklų elgesį įvairiose programose.

Viena iš pagrindinių dizaino ypatybių yra spalvų juostų kodavimo sistema išoriniame paviršiuje.Šie spalvoti žiedai rodo induktyvumo vertę ir toleranciją, todėl komponentą lengva atpažinti be papildomų matavimo įrankių.Ši standartizuota žymėjimo sistema supaprastina grandinės surinkimą, sumažina klaidų montuojant ir pagreitina priežiūros ar keitimo procesus.

Induktorius taip pat padengtas apsauginiu izoliaciniu sluoksniu.Ši danga užtikrina elektros izoliaciją tarp komponento ir aplinkinės grandinės, padedanti išvengti trumpojo jungimo ir nepageidaujamų trukdžių.Jis taip pat prideda mechaninę apsaugą, leidžiančią induktoriui atlaikyti naudojimą, aplinkos poveikį ir ilgalaikį naudojimą.

Medžiagos pasirinkimas yra dar viena svarbi dizaino ypatybė.Pagrindinė medžiaga, pvz., feritas arba geležies milteliai, parenkama pagal numatytą paskirtį.Skirtingos medžiagos turi įtakos eksploataciniams veiksniams, tokiems kaip dažnio atsakas, efektyvumas ir šiluminis stabilumas.Ritėje naudojamas laidas taip pat parenkamas taip, kad būtų palaikomas tinkamas srovės valdymas ir ilgaamžiškumas.

Dydis ir forma vaidina svarbų vaidmenį kuriant dizainą.Spalvoti žiediniai induktoriai yra įvairių dydžių, kad atitiktų konkrečius grandinės reikalavimus.Mažesnės konstrukcijos naudojamos kompaktiškuose elektroniniuose įrenginiuose, o didesni gali atlaikyti didesnį galios lygį.Šis lankstumas leidžia inžinieriams pasirinkti komponentus, atitinkančius tiek elektrinius, tiek fizinius apribojimus.

Induktoriaus spalvų kodų dekodavimas ir supratimas

Induktoriaus spalvų kodai yra praktinė metodika, skirta efektyviai identifikuoti induktyvumo reikšmes.Šie kodai atitinka standartizuotus spalvų susitarimus, kuriais siekiama supaprastinti komponentų atpažinimą ir elektroninių grandinių surinkimą.Kiekviena spalvų juosta arba juostelė, išgraviruota ant induktoriaus paviršiaus, suteikia specifinę informaciją apie jo elektrines savybes, palengvindama tinkamą integravimą į sudėtingas sistemas.

Pagrindiniai aspektai užkoduoti induktoriaus spalvų juostose

Induktoriaus spalvų juostų sistema koduoja skirtingus elektrinius parametrus, kurie prisideda prie jo funkcionalumo grandinėse:

• Skaitinės bazinės reikšmės: Pradinės spalvų juostos žymi skaitmenis, kurie nustato pagrindinę induktyvumo vertę.Kiekviena spalva atitinka unikalų skaitmeninį skaitmenį (pvz., ruda = 1, raudona = 2, oranžinė = 3).

• Mastelio koeficientas: Tolesnė juosta veikia kaip daugiklis, pakeičiantis bazinį skaičių pagal atitinkamą indukcinę tvarką.Pavyzdžiui, ruda reiškia ×10, raudona – ×100, o oranžinė – ×1000 (arba ×1K).

• Tikslumo diapazonas: Tolerancijos juosta rodo leistiną nuokrypį nuo nurodytos induktyvumo vertės.Pavyzdžiui, auksas (± 5 %) ir sidabras (± 10 %).

Veiksmingas šių parametrų išskaidymas ir taikymas sudaro pagrindą interpretuoti induktoriaus spalvų kodus, kurie gali turėti didelės įtakos grandinės patikimumui ir efektyvumui.Dekodavimo aplaidumas gali netyčia sukelti veikimo sutrikimus arba neoptimalius elektroninio dizaino rezultatus.

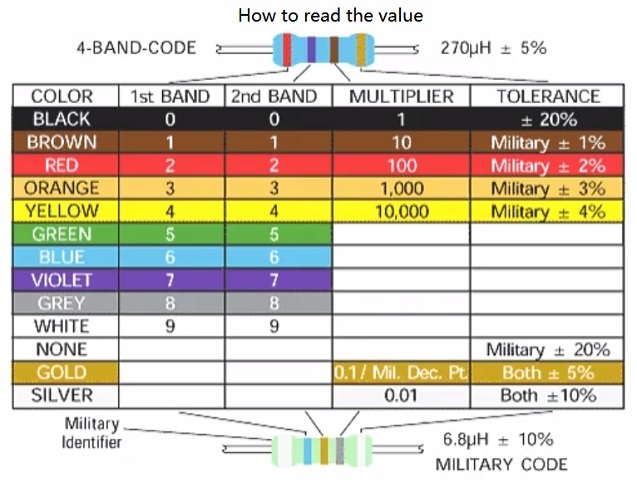

Žingsnis po žingsnio keturių juostų induktoriaus dekodavimas

Keturių juostų induktorius naudoja struktūrizuotą kodavimo tvarką, kuri, laikantis, užtikrina nuoseklų ir tikslų interpretavimą:

• Bazinė vertė: Pirmoji ir antroji juostos reiškia skaitinį induktyvumo vertės komponentą.

• Daugiklis: Trečioji juosta nurodo veiksnį, kad ši vertė būtų koreguojama iki atitinkamo dydžio.

• Tolerancijos juosta: Ketvirta juostelė nurodo leistino nuokrypio nuo vardinės induktyvumo laipsnį.

Norėdami naudoti, apsvarstykite induktorių, pažymėtą rudos, juodos, raudonos ir auksinės spalvos juostomis:

• Skaitinė reikšmė: ruda = 1, juoda = 0;skaitinė bazė yra 10.

• Daugiklio konversija: Raudona reiškia ×100.

• Galutinė induktyvumas: 10 × 100 = 1000μH (mikrohenrai).

• Tikslumo indikatorius: Auksas atspindi ±5% toleranciją.

Šio nesudėtingo proceso supratimas ir taikymas padeda kurti funkcines elektronines sistemas ir užtikrina, kad komponentai atitinka norimas specifikacijas.Tai naudojama kritinėse aplinkose, tokiose kaip telekomunikacijos arba didelio tikslumo gamybos darbo eigos.

Spalvų juostos orientavimo metodinė praktika

Neatsiejamas induktoriaus spalvų juostų aiškinimo aspektas yra jų skaitymas tinkama seka.Paprastai tolerancijos juosta, dažnai auksinė arba sidabrinė, atsiranda tolimajame gale, kontrastuojanti su skaičių arba daugiklio juostomis.Šios tvarkos palaikymas pašalina dviprasmiškumą ir leidžia gauti tikslius rodmenis.

Drausmingas vizualinis identifikavimas sumažina klaidų skaičių, supaprastina grandinės dizainą ir sumažina surinkimo riziką.Reguliarus naudojimas pagerina greitą spalvų kodo atpažinimą ir padeda greičiau atlikti sudėtingas užduotis.

Įtaka tikslumo grandinės projektavimui

Induktoriaus spalvų kodų atpažinimas neapsiriboja pagrindiniais skaičiavimais, tai yra vartai į puikų grandinės veikimą.Pažangiose programose, pvz., analoginio signalo apdorojimo ar aukšto dažnio ryšio sistemose, net nedideli induktyvumo nuokrypiai gali turėti įtakos rezultatams, pvz., pakeisti rezonanso dažnius arba sumažinti signalo tikslumą.

Induktoriaus pasirinkimas priklauso ir nuo teorijos, ir nuo praktinės patirties.Maži sprendimai gerėja pakartotinai naudojant ir bandant.Šie pasirinkimai padeda pasiekti tikslų veikimą ir stabilų grandinės veikimą.

Vieninga elektronikos dizaino sistema

Induktoriaus spalvų kodai yra paprastas ir tikslus būdas nustatyti reikšmes.Ši sistema siūlo aiškų ir plačiai suprantamą elektronikos standartą.Šių kodų naudojimas palaiko teisingą komponentų pasirinkimą ir padeda išlaikyti grandinės dizaino nuoseklumą.

Spalvoto žiedinio induktoriaus bandymo metodai

Norint užtikrinti spalvoto žiedo induktoriaus veikimo patikimumą ir atskleisti galimas problemas, testavimas tampa esminiu procesu.Paprastai tai apima tokių įrankių kaip multimetrų naudojimą pagrindiniams įvertinimams ir specializuotus LCR (induktyvumo-talpos-varžos) matuoklius, kad būtų galima atlikti išsamesnius matavimus.Multimetras tinka greitam ir nesudėtingam įvertinimui, o LCR matuoklio tikslumas ypač vertingas tais atvejais, kai reikalaujama didelio induktyvumo vertinimo tikslumo.Šių instrumentų diferencijavimas leidžia pritaikyti testavimo praktiką, pritaikytą specifiniams įvairios aplinkos poreikiams, pabrėžiant diagnostikos efektyvumą ir aiškumą.

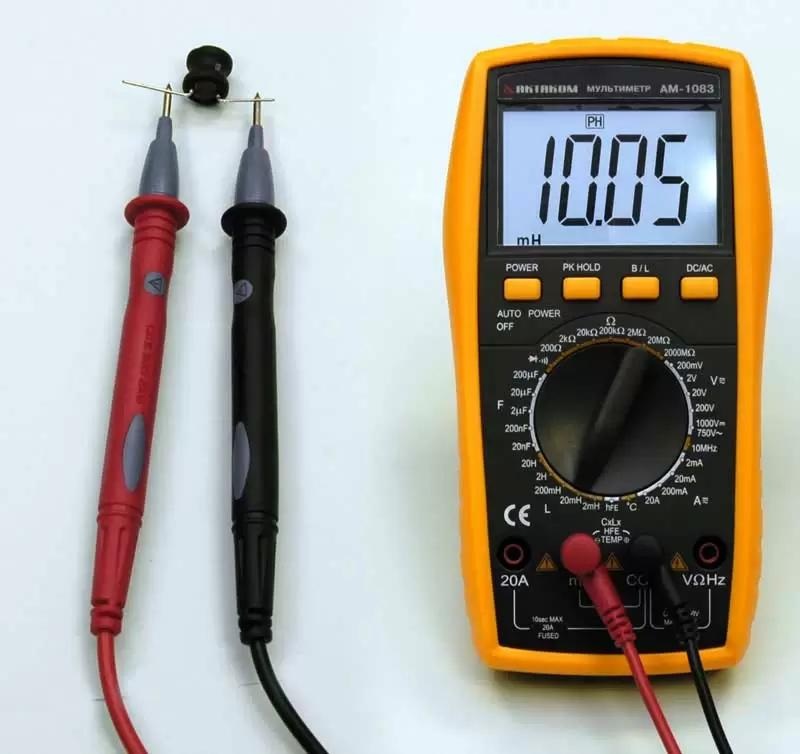

Testavimas naudojant multimetrą

Kai naudojamas standartinis multimetras:

• Saugiai prijunkite multimetro laidus prie kiekvieno induktoriaus kaiščio, kad sukurtumėte stabilų kontaktą.

• Stebėkite pasipriešinimo vertes, rodomas multimetro ekrane.Itin mažas pasipriešinimas gali rodyti trumpąjį jungimą, o begalinis pasipriešinimas gali reikšti, kad grandinė yra atvira.

• Palyginkite pastebėtas varžos reikšmes su numatomomis gamintojo pateiktomis specifikacijomis.Vardinių verčių svyravimai gali rodyti tokias problemas kaip medžiagos gedimas arba galimi gamybos trūkumai.

Nors ši procedūra siūlo supaprastintą vertinimo metodą, jo paprastai nepakanka norint aptikti subtilesnius veikimo pažeidimus.

Faktinio naudojimo metu keli kintamieji gali turėti įtakos multimetro rezultatams, pvz., aplinkos veiksniai arba kontakto tarp laidų ir kaiščių nuoseklumas.Atliekant praktinius bandymus paaiškėja, kad laisvos ar netolygios jungtys gali iškreipti rodmenis ir sukelti klaidų.Be to, varžos tendencijų stebėjimas laikui bėgant gali atskleisti laipsniškus induktoriaus veikimo pokyčius, ypač svarbius aplinkoje, kurioje komponentai patiria šiluminį įtempį arba pasikartojančias aukšto dažnio apkrovas.

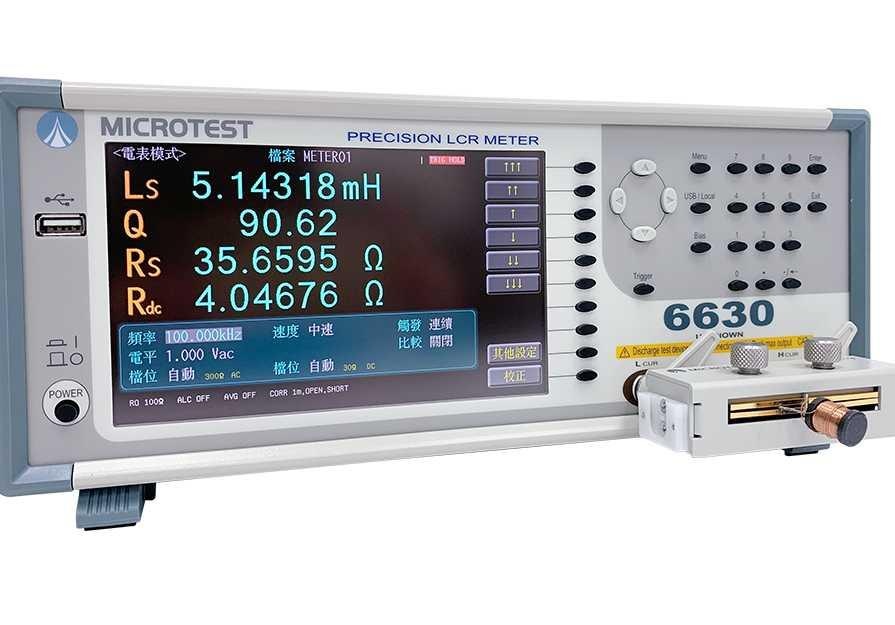

Tikslus testavimas su LCR matuokliais

LCR matuokliai palengvina išsamų induktorių tyrimą, įvertindami jų elektrines savybes:

• Vykdykite gamintojo nurodytus kalibravimo veiksmus, kad užtikrintumėte tikslius induktyvumo verčių rodmenis.

• Išplėskite analizę įtraukiant talpos ir varžos savybes, kad būtų galima išsamiau suprasti komponento stabilumą ir tinkamumą.

• Pasinaudokite pažangiomis LCR matuoklio funkcijomis, kad išmatuotų kintamų bandymo dažnių induktyvumą.Tai suteikia įžvalgų apie tai, kaip induktorius veikia tokiomis sąlygomis, kurios panašios į jo paskirtį, atskleidžiant nuo dažnio priklausomus pokyčius, kurių neaptinka standartiniai multimetrai.

Kontroliuojamas induktorių bandymas naudojamas didelės paklausos sistemose, siekiant imituoti realias sąlygas, pvz., temperatūros pokyčius ir elektromagnetinius efektus.Dinaminis dažnio bandymas gali atskleisti tokias problemas kaip induktyvumo poslinkis.Pakartotiniai bandymai tokiomis sąlygomis suteikia duomenų, kurie padeda išlaikyti stabilų našumą sudėtingose ​​​​aplinkose.

Svarstymai bandymo metu

• Sugedusių induktorių tvarkymas

Jei bandymas aptiktų sugedusį induktorių, komponento pakeitimas tokiu, kuris atitinka tikslias elektrines ir fizines specifikacijas, tampa gyvybiškai svarbiu korekciniu veiksmu, siekiant išlaikyti grandinės konstrukcijos vientisumą.Nesilaikant šių parametrų, gali kilti problemų, tokių kaip veikimo sutrikimai arba rimti gedimai šalinant triktis arba atnaujinant sudėtingas grandines.

• Aplinkos temperatūrų įtaka

Induktorių jautrumą šiluminiam įtempimui reikia atidžiai stebėti tiek bandymo, tiek veikimo metu.Per didelis aplinkos karštis (įprasta slenkstis yra 140 °F), gali sumažėti induktyvumas, pablogindamas induktoriaus gebėjimą efektyviai veikti.Šis poveikis gali būti ryškus didelės galios surinkimo linijose arba ilgų, intensyvių bandymų metu.Priverstinis vėsinimas ir patobulinta ventiliacija naudojami siekiant sumažinti šilumos kaupimąsi laboratorijose ir pramoniniuose įrenginiuose.Šios priemonės padeda išlaikyti tikslius matavimus.

• Elektromagnetiniai trukdžiai ir išdėstymas

Norint sumažinti elektromagnetinius trukdžius, svarbu tinkamai organizuoti induktorių grandines.Dėl kelių induktorių arti gali atsirasti abipusis sujungimas, dėl kurio atsiranda nepageidaujamas triukšmas arba pablogėja veikimas.Tokių priemonių kaip statmenas išlygiavimas, tinkamas atskyrimas arba ekranavimo metodų taikymas yra veiksmingos strategijos, įrašytos į plokštės dizainą.Elektromagnetinis modeliavimas taikomas anksti kuriant tankų išdėstymą, kad būtų pagerintas suderinamumas.

Išvada

Spalvoti žiediniai induktoriai palaiko grandinės veikimą, kaupdami energiją, atsispirdami staigiems srovės pokyčiams, filtruodami nepageidaujamus signalus ir pagerindami bendrą stabilumą.Jų spalvų juostos palengvina vertės nustatymą, o tai padeda surinkti, prižiūrėti ir keisti.Straipsnyje taip pat parodyta, kad norint gauti patikimų rezultatų, reikia teisingo dekodavimo, kruopštaus atrankos ir tinkamo testavimo.Šių punktų supratimas padeda efektyviau naudoti spalvotus žiedinius induktorius tiek pagrindinėse, tiek pažangiose elektroninėse programose.

Dažnai užduodami klausimai [DUK]

1. Kaip galima efektyviai atskirti spalvotą žiedinį induktorių nuo rezistoriaus?

Spalvotą žiedinį induktorių galima atpažinti pagal žalią dangą, šiek tiek smailėjančią formą ir labai mažą varžą matuojant.Rezistorius paprastai yra mėlynos arba smėlio spalvos, turi vienodą cilindro formą ir rodo didesnes varžos vertes.Multimetras gali patvirtinti skirtumą, nes induktoriai nuskaito labai mažą varžą, o rezistoriai atitinka jų vardinę vertę.

2. Kuo spalvoti žiediniai induktoriai iš esmės skiriasi nuo I formos induktorių?

Spalvoti žiediniai induktoriai naudoja plonesnį laidą ir yra skirti signalų apdorojimui, derinimui ir filtravimui mažose grandinėse.I formos induktoriai naudoja storesnę laidą, palaiko didesnę srovę ir yra naudojami maitinimo grandinėse, pavyzdžiui, įtampos reguliavimui.I formos tipai orientuoti į galios valdymą, o spalvoti žiediniai induktoriai – į tikslumą ir kompaktišką dydį.

3. Kokia yra spalvoto žiedinio induktoriaus sandara?

Spalvotas žiedinis induktorius yra pagamintas iš varinės vielos ritės, apvyniotos aplink šerdį, dažnai ferito arba oro.Korpusas turi spalvotas juostas, kurios parodo jo induktyvumo vertę ir toleranciją.Dėl kompaktiškos konstrukcijos jis lengvai tilps į grandines, išlaikant stabilų veikimą.
