Grandinės apsaugos supratimas

Grandinės apsauga reiškia tyčinį grandinės topologijos ir komponentų pasirinkimo derinį, naudojamą įtampai, srovei ir temperatūrai palaikyti saugiuose veikimo ribose esant neįprastoms elektros sąlygoms. Vietoj to, kad apsaugą laikytų paprasta žalos prevencijos funkcija, daugelis modernių dizainų ją naudoja kontroliuoti, kur srovės energija teka, kaip greitai ji perorientuojama ir kaip sistema reaguoja vėliau, ar tai būtų tolesnis veikimas, įėjimas į valdomą išjungimą ar užrakinimas iki aptarnavimo.

Neįprasti įvykiai, dažnai apsvarstomi apsaugos dizaino metu, apima:

• ESD

• Perviršis

• Trumpa jungtis

• Perkrova

• Apkrovos išmetimas

• Karšto prijungimo įvykiai

• Laidų gedimai

Iš praktinės inžinerijos perspektyvos apsaugą lengviau suprasti, kai į ją žiūrima kaip į stresų valdymą. Kiekvienas gedimas turi energijos šaltinį ir energijos kelią. Tarpsluoksniai ir pakavimas gali kaupti ar išleisti energiją per tokius efektus kaip kabelių induktyvumas ar jungčių talpa, tuo tarpu jautrios puslaidininkių struktūros sugenda, kai energija koncentruojama per jungtis, oksidus ar dielektrines plonasluoksnes. Produktai, kurie sėkmingai praėjo kontroliuojamus bandomuosius testus, gali vis tiek sugesti realiose veikimo aplinkose, nes lauko sąlygos yra daug mažiau nuspėjamos.

Gerai suprojektuotos apsaugos sistemos paprastai siekia dviejų tikslų tuo pačiu metu:

• Sumažinti pikinius elektros stresus, kad prietaiso ribos nebūtų viršytos sąsajos pinouose.

• Kontroliuoti srovės srautą ir temperatūros kilimą, kad šilumos kaupimasis būtų valdomas, o ilgalaikio nusidėvėjimo mechanizmai būtų minimalūs.

Didesnė tankis ir didesnė kaina už plokštę padidina vieno laikinojo poveikio poveikį

Modernios elektroninės plokštės turi tankesnį maršrutizavimą, plonesnes geometrijas, griežtesnius tarpus ir atstumo ribas bei didesnį integruotų grandynų skaičių mažesnėse fizinėse srityse. Kuo didesnis tankis, tuo vienas nekontroliuojamas laikinas poveikis gali paveikti daugiau nei vieną komponentą. Žala gali plisti per bendras energijos linijas, žemės struktūras ar prijungtas sąsajas, paverčiant izoliuotą gedimą į platesnį sistemos lygio gedimą.

Dažnos plokštės lygio pasekmės dėl nekontroliuojamų laikinių poveikių apima:

• Pažeistos energijos paskirstymo tinklo

• Susilpnintos I/O struktūros

• Latentiniai parametrai

• Laikini atstatymai

• Prievadai, kurie dalinai veikia, kol vyksta apkrovos ar temperatūros pokyčiai

La field-return analizė dažnai atskleidžia, kad matoma žala ne visada yra būtina fiability (patikimumo) sumažėjimui. Pakartotiniai maži perpildymo būklės gali palaipsniui sumažinti elektrinį marginą, kol normalus veikimo įvykis, toks kaip kasdienis kabelio įdėjimas arba mažas temperatūros pokytis, sukelia galutinį gedimą.

Žemesnės veikimo įtampos palieka mažiau margino mažiems šuoliams

Kadangi šiuolaikiniai procesų mazgai nuolat mažina tiekimo įtampas, siekdami padidinti efektyvumą ir sumažinti energijos suvartojimą, skirtumas tarp nominalios veikimo įtampos ir absoliučių maksimalių reitingų tampa mažesnis. Tranzitai, kurie anksčiau buvo laikomi nekenksmingais, dabar gali viršyti saugaus veikimo ribas, ypač kai greiti perjungimo kraštai sąveikauja su paketo induktyvumu ir sukelia lokalizuotą viršijimą.

3,3 V tiekimo linija negarantuoja, kad kiekvienas mazgas visada išliks arti 3,3 V. Trumpas pėdsako induktyvumas, bendri sugrįžimo keliai ir tuo pačiu metu veikiančio triukšmo deriniai gali sukelti staigius įtampos svyravimus, kurie gali nesimatytai pasirodyti lėtesniuose matavimo taškuose.

Žemų įtampų sistemose dažnai naudojami dizaino metodai apima greitesnį prislopinimą apsaugotame mazge, trumpesnius sugrįžimo kelius, sumažintą parazitinę indukciją, kontroliuojamą energijos sprogimą ir mažesnį energijos nuostolį, siekiant sumažinti ilgalaikį nuokrypį.

Temperatūros kilimo kontrolė tampa vis svarbesnė didelio tankio sistemose, nes daugelis gedimų mechanizmų greitai pagreitėja su šiluma, net kai grandinė ir toliau atlieka trumpus funkcionavimo testus.

Automobilių ir pramonės įėjimai reikalauja etapuotės, laiko atsižvelgiančios apsaugos

Automobilių ir pramonės energijos sistemos reguliariai patiria elektrinius įvykius, kurie labai skiriasi nuo kontroliuojamų laboratorijų tiekimų. Tai apima šaltus užvedimus, indukcines atstatymo energijas ir apkrovos išmetimo sąlygas, galinčias padidinti tiekimo įtampą iki 40 V - 100 V ribos ilgesnį laiką. Šiomis sąlygomis vienas apsaugos elementas retai būna pakankamas.

Tipiniai sunkūs įėjimo įvykiai yra:

• Šaltas užvedimas

• Indukcinis smūgis su greitais kraštais

• Apkrovos išmetimas su didele energija ir ilgu trukme

• Atvirkštinė polarizacija

• Šokinėjimo sąlygos

• Perduodami RF trikdžiai

Patikimi dizainai paprastai koordinuoja kelis apsaugos etapus, kiekvienas skirtas skirtingam laiko skalėms. Greiti prislopinimai sugeria staigius pirmuosius kraštus, energiją valdančios komponentės toleruoja ilgesnio trukmės impulsus, o srovės ribojimo arba atjungimo etapai užkerta kelią pernelyg dideliam šiluminiam stresui apsaugos tinkle.

Kvalifikacijos testavimas nuolat rodo, kad laiko domeno elgsena turi didelę reikšmę apsaugos dizainui. Nanosekundiniai ESD įvykiai, mikrosekundinės energijos impulsai ir milisekundės apkrovos išmetimai elgiasi labai skirtingai, o priversti visus apsaugos reikalavimus į vieną prietaisą paprastai sukelia kompromitacijas.

Tinkluotos ir kabelinės sistemos turi išgyventi iš esmės, tačiau išlikti veikianti

Produktai, prijungti prie ilgesnių kabelių, komunikacijos linijų, lauko įrangos ar nuotolinių jutiklių, dažnai būna veikiami žaibo sukeliamų viršijimų ir perjungimo impulsų. Šiose sistemose išgyvenimas nėra visada pirminis tikslas. Veikimas, signalų vientisumas ir komunikacijos stabilumas yra vienodai svarbūs.

Apsaugos sistemos šiose aplinkose dažnai tikimasi užkirsti kelią:

• Pertraukiamam komunikacijos praradimui

• Padidėjusiems bitų klaidų rodikliams

• Nenumatytiems atstatymams

• Marginaliam PoE veikimui

• Prievadams, kurie nesėkmingai veikia tik po audrų ar priežiūros veiklos

Koordinuota viršspritimo ir viršsrovės apsauga turi ryžtingai reaguoti tranzitiniuose įvykiuose, tačiau likti elektriškai skaidri normaliam komunikavimui. Jei apsauga trukdo signalizacijos elgsenai, gedimai gali tapti pertraukiamais ir sunkiai diagnozuojamais, o ne akivaizdžiais.

Dauguma gedimų kaupiasi palaipsniui, todėl apsauga tampa dalimi patikimumo strategijos

Daug realių gedimų kyla iš pakartotinio elektros ar terminio streso, kuris lėtai mažina veikimą laiku, o ne sukelia momentinę katastrofinę žalą. Palaipsnis degradacijos mechanizmas apima jungtį nutekėjimo augimą, dielektrinį silpnėjimą, elektromigraciją, jungčių nusidėvėjimą ir PCB paviršiaus karbonizaciją, sukeltą užterštumo.

Dažni kumuliaciniai degradacijos efektai apima:

• Jungties defektų augimą

• Dielektrinį gedimą

• Pagreitintą elektromigraciją

• Jungčių nusidėvėjimą ir skylėjimą

• PCB sekimą ir karbonizaciją

Iš patikimumo perspektyvos išgyventi vieną įvykį ne visada pakanka. Apsaugos sistema gali vis dar blogai senėti, jei pakartotinis perpildymas lėtai sunaikina dizaino martimą per mėnesius ar metus veikiant.

Praktinė perspektyva: apsauga apibrėžia gedimų elgseną, o ne tik gynybą.

Naudingas būdas požiūriui į grandinės apsaugą yra apibrėžti, kaip produktas turėtų elgtis nenormaliomis sąlygomis. Daugelis sėkmingų sistemų nėra sukurtos išgyventi kiekvieną įmanomą klaidą neribotą laiką. Vietoj to, jos siekia suvaldyti energiją, apriboti pažeidimų mastą ir grąžinti sistemą į prognozuojamą veikimo būseną.

Dažnos valdomų klaidų strategijos apima:

• Atvira perdanga ir eFuses

• Šilumos arba srovės sumažinimas

• Hiccup režimu apsaugos valdikliai

• Užrakinta išjungimo būsena, kol bus nupjauta galia

• Crowbar grandinės griežtam įtampos ribojimui

Prognozuojamas ir pakartojamas klaidų elgesys taip pat pagerina gamybos palaikymą, gedimų šalinimą ir lauko paslaugas, nes gedimų sąlygas lengviau diagnozuoti ir paaiškinti.

Įprastos grandinės apsaugos komponentų kategorijos

Praktinėse sistemose apsaugos komponentai paprastai veikia kaip koordinuoti grupės, o ne izoliuotos sprendimai. Efektyvios apsaugos architektūros suderina ribų apsaugą, vietinį įtampos ribojimą, srovės ribojimą, šilumos valdymą ir išdėstymo optimizavimą, kad išlaikytų saugias veikimo sąlygas arba sukurtų kontroliuojamą gedimų elgesį, kai viršijami ribos.

Žaibolaidžiai ir pertraukikliai

Žaibolaidžiai ir pertraukikliai yra skirti tvarkyti didelės energijos įvykius, paprastai per kabelius arba išorinę infrastruktūrą. Pasirinkimas paprastai grindžiamas pertraukos srovės pajėgumu, impulso reitingais, energijos tolerancija ir koordinacija su žemupio apsaugos etapais.

Dažni pertraukiklių dizaino aspektai apima:

• Pertraukos srovės reitingas

• Impulsų bangformos suderinamumas

• Koordinacija su žemupio tvirtinimais

• Nuotėkis normaliu veikimu

• Vietos parinkimas išorinėse įėjimo taškuose

Šie prietaisai paprastai išdėstomi ten, kur išoriniai prisijungimai patenka į sistemą, kad didelės energijos impulsai būtų sugerti, kol pasiekia jautrią schemą.

Perdavimo įtampos ribotuvai

Perdavimo įtampos ribotuvai apriboja laikinas įtampas iki saugesnių lygių greitų elektros sutrikimų metu. Įrenginio pasirinkimas priklauso nuo ribavimo įtampos, atsako elgesio, dinaminio pasipriešinimo, impulso toleravimo ir signalinių kapacitetų.

Dažni ribotuvų optimizavimo parametrai apima:

• Veikimo atstumo įtampa

• Ribavimo įtampa prieš srovę

• Dinaminis pasipriešinimas

• Kapacitetas ir signalo poveikis

• Impulsų reitingas

• Trumpas grįžimo kelio išdėstymas

Išdėstymo kokybė stipriai veikia ribotuvo našumą, nes ilgos induktyvios grąžinimo keliai gali sukurti papildomą viršįtampį apsaugotame mazge.

Perteklinės srovės ribotuvai ir jungčių elementai

Perteklinės srovės apsaugos komponentai riboja per didelę srovę, kuri kitaip galėtų perkaisti takelius, jungtis arba puslaidininkinius prietaisus. Jie taip pat užkerta kelią nuolatiniam klaidos srovės pažeidimui po pertraukimo įvykio, paveikdamas įtampos ribojimo komponentus.

Dažnos klaidų srovės kontrolės metodai apima:

• Fusai

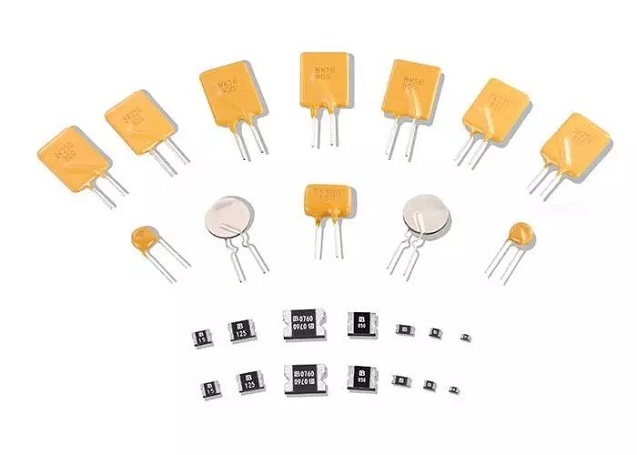

• Atstatomi PTC prietaisai

• eFuses ir karšto pakeitimo valdikliai

• Serijiniai rezistoriai, kur galia leidžia

• MOSFET atjungimo etapai su jutikliais ir kontrolėmis

Stabilus srovės ribojimas dažnai nustato, ar apsaugos sistema išlieka patikima po pasikartojančių įtempių arba pamažu blogėja laikui bėgant.

ESD ir EMI kondicionavimo komponentai

Šie komponentai apsaugo nuo greitų elektrostatinių iškrovimo įvykių ir aukšto dažnio trikdžių, kurie gali sutrikdyti arba sugadinti sąsajas. Efektyvi ESD apsauga priklauso ne tik nuo komponentų pasirinkimo, bet ir nuo atidžiai suplanuotos išdėstymo strategijos.

Dažnos ESD ir EMI atsparumo technikos apima:

• Mažos talpos ESD diodai sąsajose

• Tiesios srovės grąžinimo kilpos

• Tinkama šasis ir žemės referencijos planavimas

• Kontroliuojamos impedancijos maršrutizavimas

• RC arba LC filtravimas, kur pralaidumas leidžia

• Jungčių pinų išdėstymai, kurie nukreipia iškrovimo kelius

Iš viso, grandinės apsaugą geriausiai vertinti kaip koordinuotą sistemą, valdančią nenormalią elektrinę energiją. Patikimi dizainai retai priklauso nuo vieno apsaugos komponento. Vietoj to, jie sujungia įtampos ribojimą, srovės ribojimą, energijos sugėrimą, šilumos kontrolę ir išdėstymo planavimą, kad išlaikytų sistemą saugių veikimo ribų viduje. Kai ribos viršijamos, tikslas tampa kontroliuojama, diagnozuojama gedimo elgsena, o ne nenuspėjamas pažeidimas.

Žaibosaugos įranga

Žaibo sukelti ir kabeliu sujungti energijos smūgiai turi didelę energiją ir labai greitus kraštus, todėl praktinis tikslas yra nukreipti smūgio srovę į šasiją arba žemę, tuo pačiu užtikrinant stabilų normalaus sistemos veikimą. Daugelyje realių gedimų pagrindinė problema nėra sukelto smūgio reitingas, nurodytas duomenų lapuose, o įtampa, sukurta parazitinės induktyvumo grįžtamajame kelyje. Apsaugos projektai, kurie sąmoningai kontroliuoja iškrovos srovės kilpą, dažnai elgiasi prognozuojamiau nei schemos, kurios tiesiog prideda spaudą, neatsižvelgdamos į aplinkos geometriją.

Smūgio charakteristikos ir apsaugos reikalavimai

Smūgiai paprastai patenka į įrangą per dvi pagrindines mechanizmus:

• Tiesioginis laidumas, pavyzdžiui, smūgis arba indukuota srovė kabelyje

• Lauko sujungimas, kur bendrojo režimo ekscitacija pakelia vietinę referencinę potencialą

Abu mechanizmai reguliariai atsiranda tikrose veikimo aplinkose, todėl vertinant tik vieną kelią, gali sukurti nepilną apsaugos strategiją.

Tikros smūgio bangos formos labai skiriasi, tačiau standartinės testų impulsai paprastai naudojami, kad skirtingus apsaugos metodus būtų galima nuosekliai įvertinti.

Paprastai naudojami standartiniai impulsai apima:

• 8/20 µs srovės forma

• 1.2/50 µs įtampos forma

• 10/350 µs srovės forma, skirta intensyvesniam žaibo poveikiui

Iš inžinerinės perspektyvos:

• Maksimali srovė ir di/dt daugiausia veikia išdėstymo susijusią įtampos perviršį.

• Bendra energija daugiausia veikia šildymą, medžiagų eroziją ir ilgalaikį patikimumo nuokrypį.

Naudingas būdas įvertinti apsaugos našumą yra ištirti, kiek streso lieka apsaugotuose grandinėse po apsaugos etapų reagavimo. Kai matavimai IC kojelėse atitinka lūkesčius, tai paprastai rodo, kad tiek komponentų koordinavimas, tiek fizinis išdėstymas veikia teisingai.

Likusio streso patikrinimo punktai apima:

• Likusi įtampa IC kojelėse, įskaitant perviršį, sukeltą švino ir kilpos induktyvumo

• Likusi srovė per jautrias sąsajas, įskaitant užstrigimo kelius

• Atkūrimo elgsena po įvykio, be užstrigusių trumpojo jungimo, varginančių atstatymų ar dalinai funkcionuojančių būsenų

Įtampos banga, matuojama jungtyje, gali atrodyti priimtina, tuo tarpu IC kojelės patiria daug didesnį stresą. Papildomas maršruto atstumas ir grįžtamojo kelio induktyvumas tarp jungties ir prietaiso gali žymiai padidinti perviršį ir atstatymo elgseną.

Perkėlus matavimo tašką arčiau IC, dažnai išryškėja problemos, kurios nėra matomos kabelio įėjimo vietoje.

Dujiniai iškrovimo vamzdžiai pirminei apsaugai

Pirminės apsaugos etapai paprastai teikia pirmenybę komponentams, galintiems praleisti kiloamperų lygio smūgio sroves į žemę, tuo pačiu išlikdami labai atsparūs normalaus veikimo metu. Šie įrenginiai paprastai siūlo laisvesnį įtampos spaudimą nei antriniai etapai, todėl jie yra efektyviausi kaip pirmasis sluoksnis koordinuotoje apsaugos struktūroje.

Pirminės apsaugos etapai daugiausia skirti kontroliuoti srovės srautą ir išlaikyti stabilų atkūrimo elgseną po įvykio.

Pirmo etapo tikslai apima:

• Pateikti mažos impedancijos iškrovos kelią į šasiją arba žemę smūgių metu

• Užkirsti kelią smūgio srovei pratekėti per vidines PCB referencines struktūras, kai tik įmanoma

• Išlaikyti elektrinį dislokavimą normalaus veikimo metu, įskaitant nuotėkį, talpą ir izoliacijos elgseną, tinkamą sąsajai

Keraminiai dujiniai iškrovimo vamzdžiai išlieka beveik atviri grandinei, kol pasiekiama jų užsidegimo įtampa. Įvykus uždegimui, prietaisas formuoja arką ir gali nukreipti labai dideles smūgio sroves, išlaikydamas santykinai mažą laidumo įtampą.

Jų maža talpa ir didelis izoliacijos atsparumas daro juos tinkamus daugeliui galios ir signalo sąsajų, kur signalų integralumo ribos yra ribotos.

Kelios praktinės savybės labiau veikia realaus pasaulio našumą nei pagrindinė smūgio reitingas.

Pagrindinės GDT elgsenos apima:

• Uždegimas nėra akimirksniniu, todėl labai greiti trumpalaikiai svyravimai gali sukelti laikinas per dideles įtampas prieš visiškai išsivystant laidumui

• Kai laidumas prasideda, arkos įtampa tampa maža, todėl groundingo kelio impedencija tampa dominuojančiu faktorius

• Našumas labai priklauso nuo šasijos ir žemės sujungimo kokybės, nes ilgi groundingo laidai didina įtampos kilimą per indukciją ir di/dt poveikius

Trumpi, plačiąsiai, su mažomis induktyvumo šasijos sujungimai dažnai pagerina smūgio elgesį efektyviau nei keičiant komponentų tipus. Maži groundingo kelių pokyčiai gali žymiai pakeisti efektyvų spaudimo lygį, nes pats smūgio kilpos poveikis stipriai veikia įtampos kilimą.

Stikliniai dujiniai iškrovimo vamzdžiai paprastai optimizuojami ekstremaliai mažai talpai ir gerai bidirektyvinei simetrijai. Jie paprastai siūlo didelį DC izoliaciją ir reikšmingą smūgio srovės pajėgumą su maža likusios įtampos po užsidegimo.

Šios savybės daro juos naudinguose sąsajuose, kur papildoma talpa negali būti toleruojama.

Dažna riboja yra platesnis sprogimo įtampos ir uždegimo elgsenos svyravimas, priklausomai nuo gamybos ir aplinkos sąlygų. Kadangi uždegimo elgsena gali keistis, stikliniai GDT dažnai derinami su antriniais spaustukais, kad apsaugota įtampa būtų palaikoma siauresniame intervale.

Dažnas derinys yra:

• Stiklinis GDT, derinamas su TVS diodu, esančiu šalia apsaugoto mazgo

Sėkmingas GDT pasirinkimas paprastai priklauso daugiau nuo veikimo elgsenos ir sistemos koordinacijos, o ne vien tik nuo viršįtampio srovės reitingo.

Svarbūs pasirinkimo parametrai apima:

• Ugnies ar sprogimo įtampa, palyginti su didžiausia nuolatine veikimo įtampa

• Talpa, palyginti su signalų integralumo reikalavimais

• Impulsinės srovės gebėjimas, atitinkantis tikėtiną viršįtampio poveikį

• Sekančios srovės tolerancija ir švari lankų gesinimo elgsena AC sistemose

• Koordinacija su aukščiau esančia apsauga, pvz., saugikliais, pertraukikliais ar srovės apribojimo šaltiniais

Patikima lauko veikla paprastai gerėja, kai didžiausios nuolatinės veikimo įtampos marža ir gesinimo elgsena yra laikomos pagrindinėmis sąlygomis, o ne koncentruojantis tik į didžiausias srovės reitingus.

Puslaidininkinių iškrovimo vamzdžių

Thyristorinius krovinio įrenginius, dažnai reklamuojamus kaip SIDACtor tipo komponentus, aktyvuoja sujungimo nutraukimu ir tada užsiblokuoja į žemos įtampos laidumo būseną. Šie įrenginiai reaguoja per nanoseconds ir paprastai suteikia daugiau pakartojamos aktyvacijos elgsenos nei daugelis dujų iškrovimo vamzdžių.

Ši pakartojamumas tampa ypač vertingas sistemose su siaura įtampos tolerancija ar griežtais gamybos nuoseklumo reikalavimais.

Po aktyvacijos krovinio įrenginys neturi būti palaikomas šaltinio sekimo srovės. Dėl to aplinkinė grandinė turi pateikti patikimą metodą srovei išvalyti.

Dažni srovės išvalymo metodai apima:

• Saugiklių apsauga

• PTC įrenginiai kai kuriose taikymo srityse

• Įgimtas šaltinio srovės ribojimas

Kelios koordinacijos patikros padeda užkirsti kelią prietaisui likti nuolat laidžiam po viršįtampio įvykio.

Svarbūs patikrinimai apima:

• Laikyti sekimo srovę žemiau prietaiso laikymo srovės pasibaigus tranzitui

• Pridėti nuspėjamas valymo elementus, kai žemos impedancijos maitinimo linijos gali tiekti didelę srovę

• Patikrinti veikimą esant temperatūros ekstremumams, nes laikymo srovė ir šaltinio impedancija svyruoja su temperatūra

Šių elgsenų patvirtinimas tiesiogiai surinktoje aparatinėje įrangoje paprastai užkerta kelią situacijoms, kai krovinys sėkmingai apsaugo kartą, bet lieka užblokuotas vėliau.

Antriniai įtampos užspaudimo įrenginiai

Antrinės apsaugos etapai paprastai yra įrengiami arčiau jautrios grandinės, kad užspaudtų likusią viršįtampio įtampą ir sumažintų greitus tranzito kraštus prieš jiems pasiekiant IC pinus.

Daugelyje sistemų atstatymo problemos išlieka ne todėl, kad apsaugos komponentai trūksta, bet todėl, kad antrinė spaustuvė ir grąžinimo induktyvumas yra prastai optimizuoti.

Tipiniai antrinės apsaugos elementai apima:

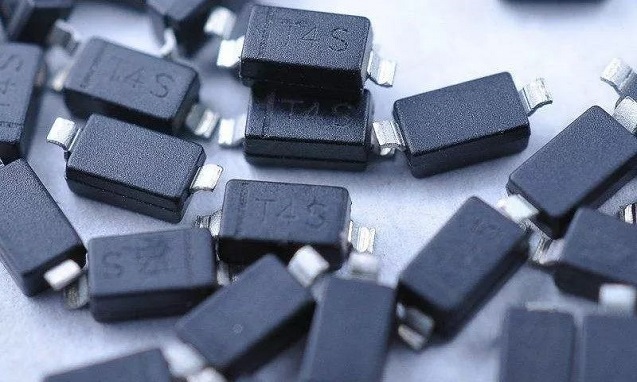

• TVS diodai greitam atsakymui ir tiksliam užspaudimui

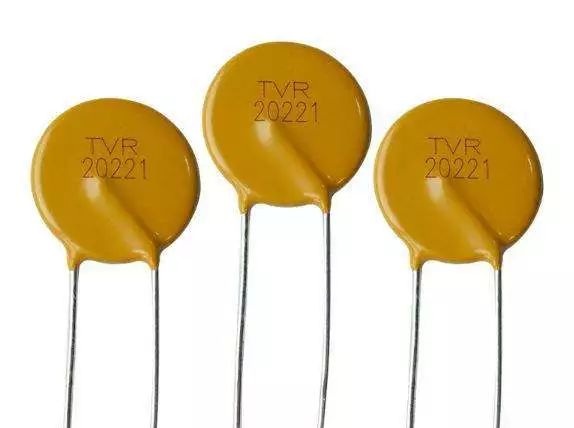

• MOVs didesniam energijos sugėrimui kai kuriose maitinimo sąsajose, atsižvelgiant į senėjimo ir nuotėkio aspektus

• RC ir LC elementai, kad formuotų viršįtampio bangas ir sumažintų di/dt iki spaustuvo

Apsaugos etapai, esantys šalia jungties ir IC, atlieka skirtingas funkcijas.

• Pagrindinė apsauga šalia jungties padeda išlaikyti viršįtampio srovę už PCB struktūros

• Antrinė apsauga šalia apkrovos sumažina įtampos stresą prietaiso pinams

Abu požiūriai kartu paprastai suteikia nuoseklesnę veiklą skirtingomis laidų sąlygomis ir bandymų aplinkomis.

Koordinuotos apsaugos etapai

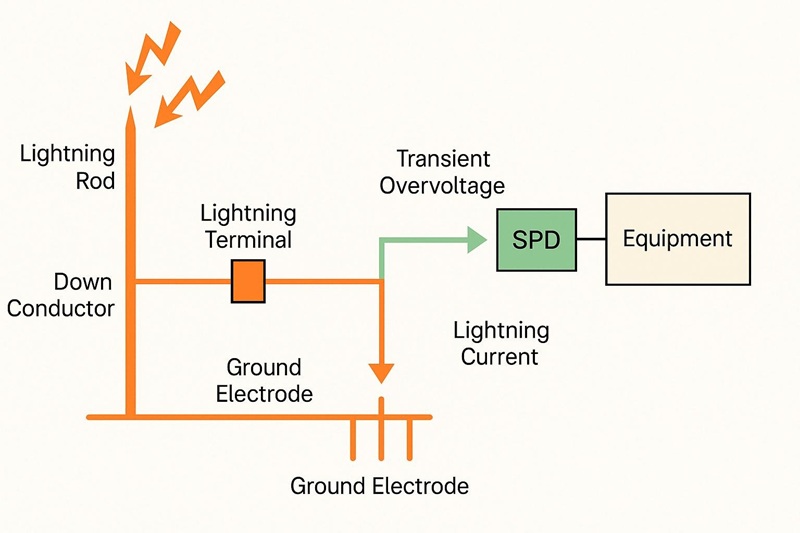

Patikima žaibo apsauga paprastai seka etapai:

• Pagrindinis areštuotojas nukreipia energiją į korpusą arba žemę

• Tyčinis impedansas tarp etapų

• Antrinė spaustuvė, esanti šalia apsaugomos grandinės

Impedance elementas priverčia dalį viršįtampio įtampos sumažėti prieš pasiekiant antrinę spaustuvę, sumažindamas didžiausią srovės stresą ir gerindamas energijos dalijimąsi tarp apsaugos etapų.

Dažni impedansiniai elementai apima:

• Serijinė varža

• Ferrito karoliukai

• Kontroliuojama induktyvumas

Daugeliu atvejų, pridėjus kuklią tyčinę impedanciją, apsauga pagerėja efektyviau nei tiesiog pasirenkant didesnį spaustuvo komponentą. Impedansas formuoja viršįtampio srovės bangos formą ir sumažina didžiausią stresą downstream prietaisams.

Net maži rezistoriai ar ferrito elementai gali žymiai pagerinti apsaugos elgseną, kai srovės keliai ir induktyviniai efektai yra tinkamai apsvarstyti.

Etapinių apsaugos sistemų vis tiek gali nepavykti, kai energijos dalijimasis nevyksta taip, kaip tikėtasi.

Dažni koordinavimo klausimai apima:

• Pagrindiniai įrenginiai pradeda veikti vėliau nei tikėtasi

• Serijos elementai patenka į prisotintą būseną

• Antrinio užspaudimo grąžinimo induktyvumas dominuoja efektyviam užspaudimo įtampos lygmeniui

Laiku nustatant šias problemas paprastai sumažėja vėlyvosios pertvarkymo pastangos ir klaidų pašalinimo laikas.

Žemės prijungimo ir išdėstymo svarstymai

Žemės prijungimo geometrija tiesiogiai veikia likutinę įtampą, nes žemės struktūra sudaro dalį smūgio srovės kelio. Net jei schemos atrodo teisingos, mechaninis išdėstymas ir PCB įgyvendinimas stipriai įtakoja faktinį apsaugos našumą.

Šios išdėstymo praktikos nuosekliai siejasi su tvirtesniu apsaugos elgesiu:

• Laikykite pagrindinio arresterio kelią iki korpuso arba žemės trumpą, plačią ir tiesioginę

• Venkite plonų takelių ir ilgų perėjimo grandinių didelės srovės smūgio keliuose

• Mažinkite smūgio kilpos plotą, kad sumažintumėte induktyvią įtampos kilimą

• Kada įmanoma, atskirkite nešvarias smūgio grąžinimo kelius nuo jautrių signalų nuorodų

• Išdėstykite antrinius užspaudimus taip, kad jų grąžinimo keliai taip pat išliktų maža induktyvumo

Be tinkamos išdėstymo kontrolės, parazitinė induktyva gali labiau dominuoti užspaudimo elgesį nei paties komponento specifikacijos.

Apsaugos dizainas gali atrodyti teisingas schemos lygyje, tačiau vis tiek gali nepavykti dėl mažų padidėjimų laidų ilgyje ar grąžinimo kelio induktyvoje. Apsaugos našumo matavimas tiesiogiai IC pinnuose paprastai išaiškina disciplinuoto prijungimo ir išdėstyto svarbą, nes šie detalės stipriai lemia, ar sistema išgyvena smūgius be sutrikimų.

Apsaugos komponentai nuo viršįtampos

Smūgio apsauga realiame aparate paprastai veikia kaip koordinuota dviejų etapų užspaudimo sistema, ypač kai tikslas yra slopinti trumpus trukdžius, neatskleidžiant IC pinnų per dideliu stresu. Praktikoje tikslas retai būna visiškai sustabdyti smūgį. Tikrasis tikslas yra nukreipti smūgio srovę per kontroliuojamą kelią, išlaikyti apsaugotą mazgą absoliučiuose maksimaliuose ribose ir skatinti švarų, diagnozuojamą gedimo elgesį, o ne laikinas klaidas, kurios vėliau pasirodo kaip sunkios aptarnavimo problemos.

Testuojant laboratorijoje, apsaugos dizainas gali atrodyti paprastas, kol laidų induktyva ir žemės elgesys paverčia švarią schemą į nestabilius matavimus. Dėl šios priežasties patyrę komandos paprastai sutelkia dėmesį į apsaugą kaip į visą sistemą, apimančią didelės energijos valdymą, greitą vietinį užspaudimą šalia jautrių įrenginių ir patvirtinimą naudojant realistiškas kabelius, jungtis ir grąžinimo kelius.

MOV varistoriai (metalo-oksido varistoriai)

MOV veikia kaip stipriai įtampai priklausomas rezistorius. Normalios darbo įtampos metu jis išlaiko didelę impedanciją. Padedant įtampai kilti, įrenginys pereina į mažesnės impedancijos zoną, kad sugriežtų mazgą.

Daugumoje smūgio sąlygų MOV reakcijos laikas yra pakankamai greitas, kad užtikrintų efektyvią apsaugą, tuo tarpu energijos valdymo galimybės išlieka viena iš stipriausių jo privalumų.

MOV paprastai yra įrengti ant energijos bėgių, tinklų, kurie prijungti prie tinklo, ir kituose žemesnės dažnio tinkluose, kur smūgio energija gali būti didelė ir kur papildoma talpa, siekianti šimtus arba tūkstančius pikofaradų, yra priimtina. Ilguose kabeliuose MOV dažnai sugeria didelę dalį pradinės smūgio energijos, priešingai, kai žemyn eina apsaugos etapai.

Praktinis būdas žiūrėti į MOV yra kaip į didelės energijos absorbers, o ne kaip į tikslinį įtampos ribotuvą. Jo vaidmuo paprastai yra sumažinti didelį smūgį į mažesnę įvykį, kurią antrinė apsauga gali valdyti arčiau silicio tolerancijos lygio.

Vienas dažnas MOV ribojimas yra talpa, kuri dažnai svyruoja nuo šimtų iki tūkstančių pikofaradų. Didelio greičio arba didelės impedancijos linijose ši talpa gali apkrauti signalo kelią, sulėtinti šoninius greičius ir padidinti AC nuotėkį.

Baigtame aparate šie efektai dažnai pasireiškia kaip:

• Sumažėjęs akių diagramos skirtumas

• Padidėjusi virpesio jautrumas

• Mažas amplitudės nuostolis

• Nenumatytas apkrovimas ant analoginių įėjimų

Dėl šių efektų MOV paprastai vengiant didelio greičio sąsajose, nebent signalų integralumo analizė ir praktinė laboratorinė patikra patvirtina, kad pridėta talpa išlieka priimtina.

MOV palaipsniui blogėja, kai veikiama kelerius kartus smūgio streso. Nutekėjimo srovė dažnai didėja per laiką, kol užspaudimo elgesys lėtai keičiasi.

Veiklos laukuose ši blogybė gali pasireikšti kaip:

• Didėjanti laukimo srovė

• Laikinas kaitinimas

• Gedimai, kurie sutampa su perkūnijomis ar pakartotinio indukcinio perjungimo įvykiais

Patikimi dizainai paprastai numato laipsnišką MOV senėjimą ir padaro galutinį elgesį prognozuojamą ir diagnozuojamą.

Dažni senėjimo mažinimo būdai apima:

• Įtampos ir energijos deratingas su realistiniais saugumo maržais

• Termo tarpai ir aušinimo galimybės, kad būtų sumažinti karšti taškai ir anglies stebėjimas

• Apibrėžtas gedimo elgesys naudojant pirmo lygio sujungimą arba šilumos apsaugą, kad nepavykę MOV liktų nuolatinėse trumpojo jungimo sąlygose

Apdorojant MOV kaip suvartojamą viršįtampių elementą, dažnai priveda prie labiau prognozuojamo ilgalaikio sistemos elgesio.

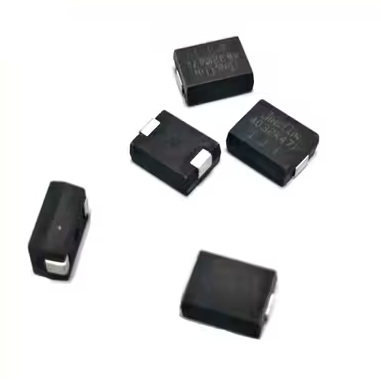

Mikro varistoriai

Mikro varistoriai naudoja MOV technologiją kompaktiškuose paketuose ir dažnai taikomi ten, kur PCB erdvė yra ribota, o tikėtinas grėsmės lygis daugiausia apima ESD arba mažas trumpalaikes bylas.

Tipinės paraiškos apima:

• Mažų subsistemų maitinimo įėjimai

• Kontrolės linijos

• Universalūs I/O, kurie yra veikiami jungiklių valdymo arba mažos energijos perjungimo triukšmo

Šie įrenginiai gerai veikia prieš žmogaus kūno ESD įvykius, trumpus kabelių iškrovimus ir mažesnius induktyvinius sutrikimus uždarose sistemose. Vietinė užtvara tiesiai jungtyje taip pat gerina apsaugą nuo artimų trumpalaikio aktyvumo.

Pagrindinė mikro varistorių apribojimas yra energijos valdymo gebėjimas. Palyginus su didesniais disko MOV, mikro varistoriai sugiria daug mažiau viršįtampių energijos, o degradacija gali atsirasti greitai griežtesnėse aplinkose.

Naudojant tik mikro varistorių ant išorinių sąsajų, gali sukelti ankstyvą senėjimą arba staigų gedimą, ypač įrenginiuose, kurie apima:

• Ilgi išoriniai kabeliai

• Išorinė ekspozicija

• Dažnas induktyvus perjungimas

Daugelio lauko atvejų sistemoms pavyksta laboratoriniai ESD testai, tačiau palaipsniui vystosi didesnis nutekėjimo srovė po pakartotinio viršįtampių tipo poveikio.

Todėl mikro varistoriai geriausiai veikia kaip dalis sluoksniuotos apsaugos strategijos, o ne tik kaip vienintelė apsauginė barjera.

TVS diodai (laikinai įtampos slopintuvai)

TVS diodai reaguoja ekstremaliai greitai, dažnai efektyviai per subtikto nanosekundžių laikotarpius per ESD įvykius. Palyginus su MOV, jie paprastai teikia mažesnį užtvarimo įtampą panašiomis sąlygomis.

TVS įrenginiai dažnai atlieka antrinės apsaugos etapą po pirmo etapo komponento, pvz., GDT ar MOV, kuris jau sugėrė arba nukreipė didžiąją dalį viršįtampių energijos.

Teisingai parinktas TVS diodas gali palaikyti įtampą arti kontroliuojamo ribos, kuri artimai atitinka jautrių IC sagtelių toleranciją.

TVS parinkimas tampa patikimesnis, kai remiasi faktiškais elektros eksploatacijos ribomis ir išdėstymo elgesiu, o ne tik remiasi įtampos nusidėvėjimo specifikacijomis.

Veikimo atremiama įtampa turėtų išlaikyti TVS neaktyvų įprastomis eksploatavimo sąlygomis, įskaitant tolerancijos pasikeitimus, paleidimo elgesį, atšokimus ir karšto įjungimo įvykius.

Ignoruojant normalius perspaudimo sąlygų gali sukelti nereikalingą TVS šilumą, padidėjusią nutekėjimo srovę ir ilgalaikės patikimumo nukrypimą.

Dinaminis atsparumas stipriai veikia užtvarimo įtampą esant didelėms viršįtampių srovėms. Du TVS įrenginiai su panašia įtampos nusidėvėjimu gali elgtis labai skirtingai esant 8/20 µs viršįtampių bangos formai.

Kabelių induktyvumas ir žemės atšokimas dar labiau veikia faktinį užtvarimo elgesį, ypač atliekant didelės srovės testus.

Praktinėje patvirtinime, šis parametras dažnai nustato, ar likusi įtampa lieka saugiai žemiau absoliučių maksimalių ribų.

Bangos formos reitingai turėtų atitikti faktinę grėsmės aplinką.

Svarbūs apsvarstymai apima:

• Aukšti ESD reitingai automatiškai negarantuoja viršįtampių išgyvenamumo

• 8/20 µs reitinguotas TVS gali reaguoti kitaip esant 10/1000 µs stresui

Bangos formos specifikacijos atitikimas realiai diegimo aplinkai sumažina klaidingos pasitikėjimo riziką, remiantis tik duomenų lapo vertėmis.

Nors mažos talpos TVS įrenginiai yra prieinami, talpa vis tiek veikia didelio greičio ir didelio varžos sąsajas.

Didelio greičio komunikacijos linijoms dažnai parenkami ir vertinami maža talpa TVS įrenginiai, naudojant:

• Atviro diagramos matavimai

• Dažnio atsako analizė

Jungčių parasitikos, perėjimų stulpeliai ir maršruto geometrija gali reikšmingai paveikti galutinio signalo elgesį, net jei schemos atrodo teisingai.

Koordinuota dviejų etapų integracija

Dviejų etapų apsaugos struktūra veikia efektyviai, nes kiekvienas įrenginys veikia regione, kur jis geriausiai veikia. Pirmas etapas sugeria arba nukreipia masinę energiją, tuo tarpu antras etapas tvirtai užtveria likusį perspaudimą arčiau silicino toleravimo ribos.

Daugelyje nestabiliose sistemų, pagrindinė problema yra neapsaugos komponentas, o jungtis tarp etapų. Pagrindinė induktyva tarp jungties ir užtvaros gali reikšmingai padidinti įtampą, kurią mato IC, nes induktyvine sąvoka (L·di/dt) tiesiogiai pridedama prie trumpalaikės įtampos.

Išdėstymo struktūra, kuri dažnai gerina bangos formos elgesį, apima:

• Greitai užtvarą fiziškai artimai esant saugomai IC sagteliai

• Naudojant trumpą, mažos induktyvumo grįžtamąjį kelią

• Didinamojo aukštos energijos apsaugos priemonės išdėstymas šalia išorinio įėjimo taško

Šis fizinis išdėstymas paprastai sukuria mažesnį likutinį įtampą ir numatomą smūgio elgseną.

Patikima perjungimo įtampų apsauga paprastai labiau priklauso nuo smūgio srovės srauto valdymo ir srovės kelio formavimo nei nuo stipriausio vieno komponento pasirinkimo.

MOV ir chip varistoriai užtikrina efektyvų masinį slopinimą, tačiau įveda kompromisus, susijusius su talpa ir ilgalaikiu nusidėvėjimu. TVS diodai teikia greitą, žemos įtampos suveržimą, tačiau jų realaus pasaulio našumas labai priklauso nuo tinkamo deratingo ir žemos induktyvumo išdėstymo praktikų.

Apsaugos laikymas kaip visuotinės sistemos, apimančios grėsmių modeliavimą, etapu energijos valdymą, tarpusavio parazitus, žemės strategiją ir realistiškus patikrinimo testus, paprastai lemia dizainus, kurie elgiasi numatomai tiek kvalifikacijos testavimo, tiek ilgalaikio naudojimo metu.

Perjungimo apsaugos prietaisai

Perjungimo apsauga sumažina karščio sukeltų pažeidimų riziką PCB trasose, jungiklių pin'ose, laido junginiuose ir akumuliatoriaus srovės keliuose, nutraukdama srovės srautą arba priversdama veikimą į saugesnę zoną prieš temperatūroms pasiekus destruktyvias reikšmes. Praktiškame inžineriniame darbe tikslas paprastai siekia daugiau nei tiesiog sustabdyti trumpojo jungimo atvejį. Didesnis tikslas yra valdyti klaidų energiją, kai ji kaupiasi laikui bėgant.

Daugelis brangiai kainuojančių lauko gedimų nėra sukelti dramatiškų trumpųjų jungimų, o pakartotinių ribinių apkrovų, kurios lėtai pakeičia jungiklius, suminkština plastiką arba nuovargį sukelia litavimo jungtis. Patvaresnė apsaugos strategija pirmiausia traktuoja perjungimą kaip šilumos problemą, kurią elektriškai sukelia, taip pat numato blogiausias veikimo sąlygas, tokias kaip šilti aptvarai, ribotas oro srautas ir tankiai supakuoti komponentai.

Perjungimo sąlygos paprastai pasireiškia keliomis atpažįstamomis formomis, o kiekviena iš jų skirtingai apkrauna apsaugos komponentus. Šių modelių supratimas padeda paaiškinti, kodėl apsauga, kuri atrodo priimtina ant popieriaus, vis tiek gali sukelti ilgalaikį įrangos nusidėvėjimą. Kietas trumpasis jungimas gali generuoti nuolatinį I²R šildymą vario trasose, vias ir jungiklių kontaktuose. Daugeliu atvejų silpniausias elementas tampa pirmuoju gedimo tašku. Maži jungikliai ir kontaktiniai pin'ai dažnai pasiekia žalingas temperatūras prieš didesnių PCB vario struktūrų akivaizdų sutrikimą. Plokštės gali todėl atrodyti elektriškai funkcionuojančios, tuo tarpu mažesni kontaktai, tokie kaip USB pin'ai arba plokštėms tarpusavyje jungti, palaipsniui oksiduojasi, suminkštėja arba pereina į tarpinius režimus.

Varikliai, šildytuvai ir intensyviai apkrauti reguliatoriai gali ilgą laiką įtraukti šiek tiek per didelį srovės srautą, ypač ribinėse veikimo sąlygose. Šios apkrovos retai sukelia dramatiškus gedimus. Vietoj to, jos lėtai sumažina patikimumą ir palieka sunkiai interpretuojamus įrodymus. Apsaugos koordinavimas remiantis leistina temperatūros pakilimo, o ne tik pikine srove paprastai nusprendžia, ar dizainas išlieka stabilus ilgais veikimo laikotarpiais.

Talpiniai apkrovimai, kabelių karšto prijungimo įvykiai ir akumuliatoriaus krovimo perėjimai gali generuoti trumpas srovės bangas, kurios yra normalus veikimo elgesys, o ne klaidos. Jei apsauga reaguoja per agresyviai, rezultatas gali tapti nepatogiais atjungimais, netikėtais atsistatymo atvejais ir išvengiamais produktų grąžinimais. Gerai apgalvoti dizainai išskiria normalų smūgio srovę nuo tikrosios klaidos energijos formuodami įjungimo srovę ir koordinuodami atsako laiką keliuose apsaugos etapuose.

Dažnai naudojama atstatoma apsaugos priemonė yra PPTC (polimerinė teigiama temperatūros koeficiento) komponentas. Viduje prietaisas turi polimerinę matricą, užpildytą laidžiais dalelėmis. Normalios veikimo metu atsparumas lieka žemas. Kai srovė generuoja pakankamą I²R šildymą, polimeras plečiasi, laidūs keliai atsiskiria, atsparumas staigiai padidėja, o srovė nukrenta į žemesnę laikymo zoną. Pasibaigus klaidai ir priemonei atvėsus, atsparumas grįžta arčiau savo pradinės vertės. Šis automatinio atsigavimo elgesys daro PPTC patrauklius daugelyje vartotojų produktų, nes pakartotinis naudojimas po laikino perkrovimo sąlygų paprastai nėra būtinas.

PPTC neturėtų būti traktuojama kaip tikslus srovės ribotuvas. Jis elgiasi labiau kaip temperatūrai jautrus rezistorius su labai nelinijinėmis savybėmis. Atjungimo elgesys gali gerokai skirtis tarp kitaip identiškų plokščių dėl tokių skirtumų kaip vario plotas po įrenginiu, netoliese esančių šilumą generuojančių komponentų, ir įdėklo oro srauto ir šilumos sąlygų. PPTC laikymas tiek kaip šiluminiu, tiek elektriniu komponentu paprastai užkerta kelią nenuosekliam atjungimo elgesiui realaus veikimo metu.

PPTC duomenų lapo specifikacijos įgauna prasmę tik tada, kai jos yra interpretuojamos kartu. Dėmesys vienam įvertinimui dažnai sukuria projektus, kurie gerai elgiasi kambario temperatūroje, bet tampa nestabilūs uždarose produktuose. I_HOLD atspindi srovę, kurią įrenginys gali nuolat laikyti be įsijungimo nustatytomis aplinkos sąlygomis, paprastai 25 °C. I_TRIP atspindi srovę, reikalingą įjungti įrenginį į įjungtą būseną tomis pačiomis sąlygomis. Abu vertės žymiai sumažėja, pakilus aplinkos temperatūrai. Įrenginys, kuris elgiasi normaliai atvirame stende, gali tapti pernelyg jautrus šiltame uždaroje dėžutėje.

Įjungimo laikas priklauso nuo gedimo dydžio, aplinkos temperatūros ir PCB šilumos išsklaidymo. Vidutiniai perkrovimai gali prireikti sekundžių ar net minučių prieš įsijungiant. Nors tai gali pakankamai apsaugoti dideles PCB linijas, vis tiek gali leisti pavojingam šilumos kaupimui ryšiuose, kabelių kontaktuose ar akumuliatorių celėse prieš srovės sumažinimą. Daugelyje praktinių gedimų apsauga galiausiai įsijungia, bet tik po to, kai vietinis šilumos pažeidimas jau buvo sukauptas.

Įsijungęs PPTC nesielgia kaip visiškai atviras jungiklis. Likusi srovė paprastai tęsiasi per įrenginį. Ši likusi srovė gali palaikyti grandines rudosios sąlygomis, išlaikyti nepageidaujamą šilimą ir sukurti nestabilų sistemos elgesį. Programoms, kurioms reikia visiško elektrinio izoliavimo, paprastai reikia kitų apsaugos metodų, tokių kaip vienkartinės fuse, eFuses, karštų keitimo valdikllių ar apkrovos jungiklių su kietos išjungimo elgsena.

Lentos lygmens šilumos sąlygos dažnai dominuoja PPTC elgesyje labiau nei schema pati. Dideli vario įspaudai, storos plokštelės ir šiluminiai vias šalina šilumą iš PPTC ir lėtina įėjimą į įjungtą būseną. Nors tai gali pasirodyti, kad suteikia papildomą srovės rezervą, tai taip pat gali leisti žalingai srovei išlikti ilgiau, nei buvo numatyta. Projektai, kuriems reikia greitesnio atsako, dažnai sumažina varį, tiesiogiai prijungtą prie PPTC padukų arba taiko kontroliuojamas šilumos palengvinimo struktūras.

PPTC išdėstymas šalia induktorių, įkroviklių, linijinių reguliatorių ar kitų šiltų komponentų pakelia vietinę aplinkos temperatūrą ir efektyviai sumažina I_HOLD. Kompaktiškuose sistemose PPTC perkėlimas net ir nedidelį atstumą nuo šilumos šaltinių gali pašalinti sunkias atsitiktines atkūrimo problemas.

PPTC geriausiai veikia, kai nesitikima, kad jie išspręs visus apsaugos reikalavimus vieni. Naudojant juos kaip vieną sluoksnį platesnėje apsaugos struktūroje paprastai gaunamas stabilus elgesys lauke. PPTC dažnai yra veiksmingi USB prievadams, priedų išėjimams ir bendriems vartotojų sąsajoms. Šios programos gauna naudos iš automatinio atkūrimo po laikinų gedimų. Tačiau, remiantis tik PPTC akumuliatoriaus įėjimams, didelės energijos akumuliatorių paketams ir reikalavimų laikymo saugos takams, gali atsirasti svarbūs apsaugos trūkumai. Įjungimo delsos ir likusios srovės vis tiek gali leisti reikšmingą gedimų energiją šiais įvykiais.

Dažna apsaugos strategija apima eFuses arba karštų keitimo valdiklius greitam atjungimui ir kontroliuojamam įsijungimui kartu su PPTC kaip antrinės atstatomos apsaugos nuo pakartotinio pažeidimo ar kabelių gedimų. Ši sluoksniuota struktūra paprastai mažina atsitiktinius įjungimus, tuo pat metu išlaikydama švaraus atjungimo elgesį rimtų gedimų metu.

PPTC pasirinkimas paprastai tampa patikimesnis, kai remiasi blogiausiomis veikimo aplinkybėmis ir komponentais, kurie yra labiausiai pažeidžiami vietinei šilumai. I_HOLD turėtų likti viršūnėje maksimalios nuolatinės darbo srovės didžiausio tikėtino vidinės aplinkos temperatūros, o ne tiesiog kambario temperatūroje. Daug komandos tai patvirtina, eksploatuodamos visiškai sukomplektuotus produktus aukštoje temperatūroje, kol pasiekiamos šilumos stabilumo sąlygos. Tikslas yra išvengti veikimo arti nestabilių beveik įjungimo sąlygų, kurios gali sukelti atsitiktinius atkūrimų.

Apsauga turėtų teikti prioritetą pažeidžiamiausiam komponentui, kuris dažnai yra jungiklio kontaktai, kabeliai, maži jutikliniai rezistoriai ar maži laidai. Teisingas įjungimo profilis gaunamas palyginus laiko iki įjungimo elgesį su šilumos ribomis, o ne tiesiog atitinkant elektros srovės reitingus. Testavimas su idealiais kietais trumpais jungimais retai atspindi realaus pasaulio gedimus. Realistiškesnių gedimų scenarijai apima dalinius trumpus jungimus, pažeistus kabelius, drėgmės užteršimą ir atsitiktinius kontaktų gedimus. Testavimas šių sąlygų metu padeda nustatyti, ar PPTC teikia reikšmingą apsaugą, ar tiesiog įveda kintamumą, kuris komplikuoja gedimų diagnostiką.

Kai programoms reikia greito, pakartotinio atsako, tikslaus srovės ribojimo ar visiško elektrinio atjungimo, PPTC paprastai geriau veikia kaip antrosios apsaugos, o ne pirmosios apsaugos elemento. Vienkartinės fuse suteikia prognozuojamus atidarymo charakteristikos ir visišką izoliaciją po gedimo. Šis elgesys daro juos tinkamus didelės energijos grandinėms ir išvengia dalinai tinkamų gedimų, kurie komplikuoja gedimų diagnostiką.

eFuses ir hot-swap valdikliai palaiko kontroliuojamą srovės įjungimą, programuojamą srovės ribojimą, greitą gedimų reagavimą ir telemetrijos bei stebėjimo funkcijas daugeliu atvejų. USB-C maitinimo sistemoms, didesnės galios baterijų dizainams ir jautriems rail'iams šie prietaisai dažnai sumažina tiek elektrinius rizikos veiksnius, tiek sunkias ilgalaikes palaikymo problemas.

Apkrovos jungikliai suteikia švarų rail'ų atjungimą kontroliuojamu gedimo atveju ir gali pasiūlyti prognozuojamą atsigavimo elgseną, kai derinami su specializuota gedimų aptikimo logika.

Iš naujo nustatoma apsauga veikia efektyviausiai, kai ji integruojama į koordinuotą energijos kelio strategiją, o ne laikoma tiesioginiu tradicinių saugiklių pakeitimu. PPTC gali sumažinti aptarnavimo reikalavimus ir toleruoti pasikartojančius mažos lygio apgadimus, tačiau jų elgsena tampa prognozuojamesnė, kai dizainai naudoja realistiškas šilumos prielaidas ir atsižvelgia į trip variabilumą bei likutinę srovę. Patikimi ilgalaikiai produktai paprastai naudoja sluoksniuotą apsaugos strategiją, kuri formuoja srovės įjungimą, greitai sumažina gedimų energiją, kai tai būtina, ir naudoja PPTC, kur automatinis atsigavimas suteikia didžiausią naudą dažniems mažos iki vidutinės srovės gedimams.

Elektrinės energijos apsaugos dalys

ESD stresas su didelės spartos prievadais dažnai pasiekia itin aštrius kraštus (dažnai sub‑nanosekundės pakilimo laikai) ir labai didelius pikinius srovių, kurie krenta per kelias dešimtis nanosekundžių. Trumpas laikotarpis gali atrodyti apgaulingai „valdoma“ popieriuje, tačiau elektrinis smurtas iš karto pasirodo išdėstyme, paketo induktyvume ir nenorimuose sugrįžimo takeliuose. Apsaugos tinklas turėtų greitai vesti per sutrikimo metu, tuo pačiu išlieka beveik nematomas kanale normalioje srauto metu, kas yra nepatogus balansas, kai laiko ribos jau yra griežtos.

Praktikoje plokštės dažnai nepavyksta ne dėl to, kad apsauga buvo praleista, bet dėl to, kad pirmosios kelios nanosekundės nukreipia srovę per kelią, kurio dizaineris niekada nenorėjo. Ta situacija ypač erzinanti, nes schema gali atrodyti teisinga, tačiau fizinis srovės kilpa pasakoja kitokią istoriją. Iš dizaino požiūrio, darbas paprastai sumažėja iki trijų sujungtų klausimų: kur judės srovės smūgis, kaip greitai pageidaujamas kelias taps dominuojantis ir kiek signalų kokybė bus aukojama norint, kad tai įvyktų.

Dizaino tikslai, dažnai stebimi ESD greituose ryšiuose:

Srovės kelio kontrolė, šunto kelio įjungimo laikas, likutinė įtampa IC kontaktuose, pridėta talpa/induktyva, ir po įvykio signalų vientisumo svyravimas (akių/jitter/atgalinė nuostolių).

ESD Diode ir TVS Rinkiniai

Didelės spartos I/O srityse įprasti pasirinkimai yra žemos talpos valdymo diodai ir daugialinijinės TVS sistemos. Jie suveržia liniją link rail'ų ir/arba žemės, todėl srovės smūgis mato specialiai paruoštą mažo varžos maršrutą, o ne klajoti per IC vidines struktūras. Kai pasirinkimas atliekamas atidžiai, suveržimas tampa „akivaizdu“ keliu impulsinei srovei, kas sumažina trumpalaikį, bet žalingą perteklių ties kontaktu.

Talpa yra parametras, kuris dažniausiai atsiranda pirmiausia tikruose ryšiuose: net nedideli padidėjimai gali sumažinti akių atidarymą, pabloginti atgalinę nuostolį ir sutrumpinti laiko ribas greituose serijiniuose kanaluose. Dinaminė varža taip pat nusipelno dvigubos dėmesio, nes ji formuoja likutinę įtampą per smūgį, kurią apsaugotas prietaisas iš tiesų patiria. Abu, tiek talpa, tiek dinaminė varža, laikomi pagrindinėmis specifikacijomis paprastai mažina netikėtumus, palyginti su pasikliaujant statiniais gedimais.

Specifikacijos, kurios stipriai veikia IC apsaugą per smūgio įvykį:

• Talpa pagal faktinę darbo riziką

• Dinaminė varža

• Suveržimo įtampa skirtingais srovių lygiais

• Nuotėkis per veikimo įtampos ribą

• Paketo ir laidų induktyva

DC gedimo arba nuotėkio lentelė gali atrodyti raminančiai, tačiau ESD įvykis labiau elgiasi kaip tranzitinės srovės problema nei stabilios įtampos problema. IEC 61000‑4‑2 testavimas (kontaktinė ir oro iškrovimas) teikia standartizuotą streso formą, o TLP charakterizavimas prideda kiekybinį požiūrį į iškvietimo/suveržimo elgseną nanoskalėje impulsuose. Kai prietaisas apima tiek IEC reitingus, tiek TLP kreives, pasirinkimas tampa mažiau panašus į spėliones ir daugiau kaip inžinerinė nuomonė, kas yra malonus pokytis, kai tvarkaraštis yra griežtas, o gedimų analizės laikas yra ribotas.

Dažni pasirinkimo veiksniai, naudojami gamybiniuose dizainuose:

• Paskelbta IEC 61000-4-2 apsaugos lygis

• Maža talpa pagal darbo riziką

• TLP kreivės, rodančios stabilų suveržimą pagal numatytą pikinę srovę

• Priimtinas nuotėkis visame veikimo temperatūros diapazone

• Tinkamas paketas mažai induktyviai PCB išdėstyti

Patalpinimas dažnai yra lemiamas veiksnys, ar spaustuvas veikia pakankamai greitai tikroje struktūroje. Diodų ar tinklų išdėstymas turėtų būti toks, kad srovės perteklius grįžtų į referencinį planą per mažiausią praktinį kilpos plotą, sumažinant induktyvumą iškrovimo kelyje. Gerai žinoma pamoka iš laboratorijos nesėkmių yra ta, kad ESD tinklo perkelimas tik keliais centimetrais nuo jungties gali paversti kitaip pajėgų spaustuvą vangiu, nes linijos induktyvumas trumpam pakelia apsaugotą mazgą prieš įrenginiui jį nuleidžiant.

Išdėstymo praktikos, kurios paprastai sumažina spaustuvo delsą:

• Trumpi PCB takeliai

• Plati vario kryptis srovės tekėjimui

• Tiesioginis perėjimas į tvirtą referencinį planą

• Mažas kilpos plotas

• Aiškūs grįžimo takai toliau nuo jautrių grandinių

Serijiniai induktoriai

Serijinis induktorius priešinat srovei greitai keistis (di/dt). ESD impulso kontekste mažas serijinis įvertinimas gali sušvelninti srovės kilimą į spaustuvą ir sulėtinti briauną, pasiekiančią apsaugotą IC. Tai paprastai sumažina momentinį išsklaidymą šuntavimo įrenginyje ir sumažina piką įtampą jautriuose kontaktuose, nes neleidžia srovei staigiai pakilti.

Neigiama pusė yra pridėtas serijinis impedansas, kuris gali pasireikšti kaip diskontinutetai, pridėtas grupės delsas ar rezonansai su parazitinėmis talpomis. Aukštos spartos ryšiuose net "mažas" induktyvumas gali tapti matomas kanale, o tai nėra neįprasta jausti įtampą tarp švaresnių ESD bangų formų ir šiek tiek negražesnio akies diagramos. Pasirinkimas paprastai vyksta sklandžiau, kai pradinė vieta yra signalų vientisumo biudžetas (grįžimo nuostoliai, akies kaukė, virpesiai), po to pasirenkant mažiausią induktyvumą, kuris vis dar suteikia matomą srovės stovėjimo greičio sumažėjimą.

Vertinimo patikros punktai, kurie paprastai tikrinami prieš pasirenkant induktorių:

• Įdėjimo nuostoliai per sąsajos juostos plotį

• Impedanso diskontinutetas, palyginti su linijos impedansu (Z0)

• Laiko srities žiedavimas su spaustuvo talpa

• Akies diagrama ir virpesių poveikis

• Koreliacija su matuotu ESD pikine srove ir įtampa

Laikini srovės impulsai gali stumti kai kuriuos induktorius link prisotinimo, ir kai tik prisotinamas, šis elementas gali nebegauti numatyto impedanso tuo metu, kai jis buvo pridėtas, kad padėtų. Patikrinti prisotinimo elgseną pulsuojančiomis sąlygomis (arba pasirinkti dalis su pakankamu laisvumu) išvengia nemalonaus situacijos, kurioje apsaugos tinklas atrodo nuoseklus simuliacijoje, bet keičia charakterį ant suolo.

Serijinis induktorius geriausiai laikomas srovės formavimo elementu, o ne spaustuvo pakaitalu. Kai abu yra naudojami kartu, tikslas yra bendradarbiavimas: induktorius sušvelnina impulsą, kad spaustuvas įsijungtų kontroliuojamu būdu, o ne leidžia apsaugotam IC savaime sugerti pirmuosius kelis nanosekundes.

Ferrito karoliukai

Ferrito karoliukai elgiasi labiau kaip dažnio priklausoma nuostolių impedansa, o ne kaip idealūs induktoriai. Aukštesnėse dažnių ribose jie rodo ženklią nuostolį, kuris gali slopinti RF triukšmą ir sumažinti žiedavimą. Tas slopinimas gali netiesiogiai pagerinti ESD atsparumą, nes nepakankamai slopinami rezonansai gali generuoti didesnes piko įtampas IC, nei paprastas "vieno smūgio" prielaidų įsivaizduoja.

Vienas impedanso skaičius viename dažnyje retai atskleidžia visą istoriją; impedanso ir dažnio kreivė yra prasmingas įvestis. Atitikdama tą kreivę su sąsajos problemingu dažnių diapazonu (dažnai susijusiu su takelio ilgiu, paketo parazitinėmis savybėmis ir jungties elgseną) paprastai suteikia labiau prognozuojamus rezultatus. DC srovės reitingas ir DC varža taip pat svarbūs: per didelė DC varža sukuria įtampos kritimą ir šilimą normalioje veikloje, tuo tarpu nepakankama srovės galimybė gali pakeisti karoliuko elgesį po impulsų.

Parametrai, kurie paprastai tikrinami renkantis ferrito karoliuką:

• Impedanso kreivė (R ir X prieš dažnį)

• Tikslinė slopinimo dažnių diapazonas

• DC varža

• DC srovės reitingas

• Temperatūrinis priklausomumas

• Veikimas po impulsų ir laikinais sąlygomis

Patalpinimas gali sumažinti arba sustiprinti poravimą. Prastai patalpintas karoliukas gali padidinti kilpos plotą, padidinti poravimą su gretimais takeliais arba efektyviau spinduliuoti, taip sukeldamas struktūrą elgtis arčiau nenorimo antenos nei slopinto segmento. Laikant karoliuką arti triukšmo šaltinio arba įėjimo taško, išlaikant griežtą grįžimo taką ir vengiant ilgesnių šakų paprastai sumažina galimybę sukurti naujus rezonansus, bandant slopinti senus.

Patalpinimo praktikos, kurios paprastai sumažina nenorimą radiaciją ir poravimą:

• Ferrito karoliukas, patalpintas arti triukšmo šaltinio arba įėjimo taško

• Kompaktiškas srovės kilpos išdėstymas

• Trumpi PCB ryšiai su tvirtu referenciniu planu

• Jokių ilgų PCB šakų

• Tinkamas atstumas nuo jautrių lygiagrečių takelių

Ferito karoliukai geriausiai veikia, kai jie laikomi slopinimo elementais, derinamais prie konkrečios impedanso aplinkos, o ne kaip bendrieji „filtrai“. Patikimiausi rezultatai dažnai gaunami suderinus karoliukų pasirinkimą su matavimais (VNA/TDR) arba aplinkinio tinklo simuliacija, nes karoliuko nauda labai priklauso nuo to, su kuo jis sujungtas abipus. Tas papildomas žingsnis gali atrodyti kaip pastanga iš anksto, tačiau dažnai tai užkerta kelią vėlesniam nusivylimui, kai tenka persekioti epizodinius EMI ir ESD simptomus, kurie pasireiškia tik tam tikrose kabelių ar korpusų konfigūracijose.

Išvada

Efektyvi grandinės apsauga priklauso nuo atsargaus įtampos streso, srovės srauto, šilumos elgsenos ir gedimų energijos valdymo visame sistemoje. Augant elektroninių prietaisų dydžiui, greičiui ir tankumui, apsaugos dizainas vis labiau reikalauja koordinuotų daugiašalių požiūrių, o ne pasikliauti vien tik vienintele komponentų. Supratimas, kaip tranzitai sąveikauja su energijos tinklais, sąsajomis ir puslaidininkių struktūromis, padeda pagerinti patikimumą, sumažinti ilgalaikį degradaciją ir užtikrinti stabilų veikimą realiomis elektrinėmis sąlygomis.

Dažni klausimai [FAQ]

1. Kodėl šiuolaikinė grandinės apsauga laikoma sistemos lygio energijos valdymo strategija, o ne paprasta žalos prevencija?

Šiuolaikinė grandinės apsauga yra sukurta tam, kad kontroliuotų, kaip elektros gedimų energija teka per sistemą, o ne tiesiog sustabdytų žalą po jos atsiradimo. Apsaugos tinklai dabar koordinuoja įtampos ribojimą, srovės ribojimą, šilumos valdymą ir kontroliuojamo išjungimo elgseną, kad anomalūs įvykiai būtų numatomi ir suvaldomi. Praktiniuose dizainuose gedimų srovė nukreipiama toli nuo jautrių puslaidininkių prietaisų, o įtampa, srovė ir temperatūra laikomos saugiuose eksploatacijos ribose. Šis požiūris pagerina patikimumą, supaprastina gedimų šalinimą ir sumažina žalos plitimą per bendras energijos magistrales ir sąsajas.

2. Kodėl žemesnės veikimo įtampos daro šiuolaikinius elektroninius prietaisus labiau jautrius tranzitiniams smūgiams?

Augant puslaidininkių procesų mazgams, tiekimo įtampos taip pat mažėja, siekiant pagerinti efektyvumą ir sumažinti energijos suvartojimą. Tačiau tai palieka daug mažesnį atstumą tarp normalių veikimo įtampos ir absoliutaus didžiausių IC įvertinimų. Nedideli peržengimai, kuriuos sukelia parazitinė induktyvumas, vienu metu persijungimo triukšmas ar bendros sugrąžinimo takeliai dabar daug lengviau gali viršyti saugios veikimo ribas nei senesnėse sistemose. Net ir trumpi įtampos svyravimai, kurie anksčiau atrodė nekenksmingi, gali sukelti stresą ploniems vartų oksidams ir subtiliems jungčių struktūroms moderniuose žemos įtampos prietaisuose.

3. Kodėl automobilių ir pramonės sistemos dažniausiai reikalauja etapinės apsaugos, o ne pasikliauja vienu apsaugos komponentu?

Automobilių ir pramonės aplinkos eksponuoja elektroniką labai skirtingiems gedimų trukmėms ir energijos lygmenims, įskaitant nanosekundės ESD impulsus, mikrosekundės šuolius ir milisekundės apkrovimo išmetimus. Vienas apsaugos prietaisas retai gerai veikia visais šiais laiko mastais tuo pačiu metu. Greitos klempos tvarko staigius tranzitinius kraštus, o energiją sugeriančios komponentės absorbuoja ilgų trukmių įvykius, o atjunkimo etapai riboja ilgalaikį srovės srautą. Koordinuojant kelis apsaugos etapus, leidžiama kiekvienam prietaisui dirbti savo stipriausioje srityje, o ne priversti vieną komponentą absorbuoti kiekvieną tipo stresą vienai.

4. Kodėl grandinės plokštės gali žlugti palaipsniui, net kai nėra matomos elektros žalos?

Daugelis gedimų įvyksta dėl kumuliacinio pertempimo, o ne dėl iš karto katastrofinio gedimo. Nuolatinis mažų šuolių, šilumos ar per didelės srovės įvykių poveikis gali pamažu silpninti jungtis, dielektrines plokštes, jungtis ir PCB paviršius. Tokie efektai kaip elektromigracija, dielektrinė degradacija, nutekėjimo srovės augimas ir anglies sekimas gali iš pradžių neturėti įtakos funkcionalumui, tačiau pamažu sumažina veikimo ribas per laiką. Galiausiai rutininiu įvykiu, tokiu kaip kabelio kišimas arba nedidelis temperatūros padidėjimas, gali sukelti visišką gedimą, kai po mėnesių ar metų paslėptos degradacijos.

5. Kodėl žemės ir PCB išdėstymas dažnai turi didesnę įtaką šuolių apsaugos veikimui nei pats apsaugos komponentas?

Greitų šuolių metu parazitinė induktyvumas trasose, perėjimuose ir žemės takeliuose sukuria papildomą įtampos kilimą, proporcingą L·di/dt. Net ir tuomet, kai klempos prietaisas turi puikius parametrus, ilgi grąžinimo keliai arba prasta korpuso sukibimas gali sukelti didelius peržengimo įtampas, atsirandančius apsaugotuose IC kontaktuose, priešingai nei apsaugos prietaisas visiškai reaguoja. Trumpi, plačiai išdėstyti, su maža induktyvumu išmetimo keliai dažniausiai geriau pagerina apsaugos elgseną nei tiesiog pasirinkti aukštesnio įvertinimo komponentus. Daugelyje realių sistemų išdėstymo geometrinė forma galiausiai nusprendžia, kaip efektyviai šuolių srovė apvažiuoja jautrią elektroninę įrangą.

6. Kodėl dujų išmetimo vamzdžiai dažnai derinami su TVS diodais per apsaugos nuo srovių sistemas?

Dujų išmetimo vamzdžiai puikiai susidoroja su ekstremaliais viršįtampių srovėmis, tuo pačiu metu išlaikydami labai mažą talpą normalios veiklos metu. Tačiau jie nesuveikia iškart ir dažnai leidžia laikinas viršįtampių padidėjimas prieš pradedant laidumą. TVS diodai reaguoja daug greičiau ir suteikia tikslesnį įtampos ribojimą netoli jautrios elektronikos. Šių dviejų prietaisų derinimas sukuria koordinuotą sistemą, kur GDT sugeria masinę srovių energiją, kol TVS slopina likusį viršįtampį šalia apsaugotos grandinės.

7. Kodėl MOV varistoriai efektyvūs elektros linijų apsaugai, bet dažnai vengiamas didelio greičio komunikacijos linijose?

MOVs užtikrina stiprų energijos sugėrimą ir pakankamai greitą reakciją daugeliui viršįtampių įvykių, todėl jie yra labai efektyvūs elektros geležinkeliuose ir prijungtose sistemose. Tačiau jie paprastai įveda palyginti didelę talpą, kuri gali iškreipti didelio greičio signalus, sumažindama akių diagramų ribas, padidindama kišimąsi ir apkraunant analoginius įvestis. Jų elektrinis elgesys taip pat palaipsniui keičiasi, pakartotinai veikiant viršįtampių. Dėl šių apribojimų MOVs paprastai geriau tinka žemesnio dažnio, didelio energijos sąsajoms, o ne precizinėms komunikacijos kanalams.

8. Kodėl TVS diodai laikomi vienu svarbiausių antrinės apsaugos elementų jautriems IC?

TVS diodai reaguoja ekstremaliai greitai, dažnai per sub-nanosekundes ESD įvykių metu, leidžiančių jiems sutramdyti laikinas įtampas prieš pasiekiant per didelį stresą puslaidininkių kaištelius. Skirtingai nuo masinių viršįtampių sugerėjų, TVS prietaisai optimizuoti tiksliai riboti įtampą netoli apsaugoto mazgo. Jų efektyvumas labai priklauso nuo tinkamo atstumo įtampos, dinaminio atsparumo ir mažos induktyvumo išdėstymo pasirinkimo. Kai jie yra teisingai koordinuojami su aukščiau esančiais apsaugos etapais, TVS diodai žymiai sumažina likutinę įtampą, kurią jautrūs IC patiria per laikinas įvykius.

9. Kodėl PPTC atnaujinamos saugikliai elgiasi nenuosekliai skirtinguose PCB išdėstymuose ir dėžučių sąlygose?

PPTC prietaisai reaguoja pirmiausia į temperatūrą, o ne tiksliai į srovę. Jų veiklos elgesys labai priklauso nuo vario ploto, oro srauto, netoliese esančių šilumos šaltinių, dėžutės temperatūros ir PCB šilumos dizaino. Dideli vario plotai arba netoliese esantys šilti komponentai gali žymiai pakeisti, kaip greitai prietaisas įšyla ir užsidaro. Dėl šio šilumos priklausomumo du kitaip identiški plokštės gali parodyti pastebimai skirtingus uždarymo ypatumus realiomis veikimo sąlygomis. PPTC laikymas tiek šilumos, tiek elektros prietaisais paprastai lemia stabilų ir prognozuojamą apsaugos elgesį.

10. Kodėl ESD apsauga didelio greičio sąsajose laikoma viena sunkiausių apsaugos iššūkių elektronikoje?

Didelio greičio sąsajos reikalauja apsaugos tinklų, kurie reaguoja ekstremaliai greitai ESD smūgių metu, tuo pat metu išlikdami elektriškai nematomi normalios duomenų perdavimo metu. Net labai maža talpa arba induktyvumas, pridėtas apsaugos komponentais, gali pabloginti akių diagramas, padidinti kišimąsi ir sumažinti laikymo ribą greituose serijiniuose ryšiuose. Tuo pat metu ESD įvykiai apima ekstremaliai greitas briaunas ir dideles pikines sroves, kurios išnaudoja PCB parazitines savybes ir nepageidaujamus grįžimo kelius. Sėkminga ESD apsauga todėl priklauso ne tik nuo tvirtinimo prietaiso pasirinkimo, bet ir nuo tikslaus srovės srauto valdymo, grįžimo kelio geometrijos ir signalo vientisumo našumo.
