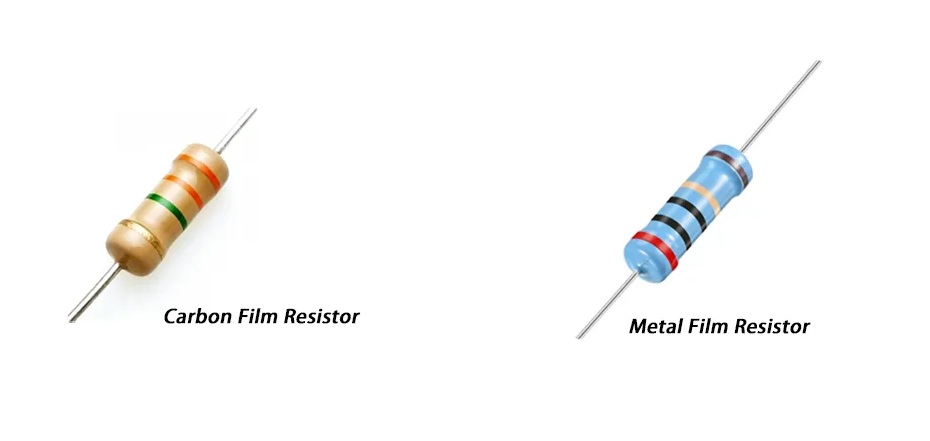

Tinkamo plėvelės rezistoriaus pasirinkimas: anglies ir metalo plėvelės vadovas

Plėvelės rezistoriai vaidina svarbų vaidmenį grandinės veikimui, patikimumui ir ilgalaikiam stabilumui.Tarp įprastų tipų anglies plėvelės ir metalo plėvelės rezistoriai yra plačiai naudojami, nes kiekvienas iš jų pasižymi skirtingo stiprumo kaina, tikslumu, triukšmo kontrole, terminiu stabilumu ir ilgaamžiškumu.Pasirinkimas priklauso nuo programos poreikių, nesvarbu, ar tikslas yra įperkamas bendras naudojimas, stabilus veikimas ar tikslus mažai triukšmingas veikimas.Aiškus rezistorių skirtumų supratimas leidžia geriau pasirinkti garso sistemas, vartotojų įrenginius, matavimo įrankius ir kitas elektronines grandines.

Katalogas

Rezistorių apžvalga

Tinkamo rezistoriaus pasirinkimas turi įtakos grandinės veikimui laikui bėgant.Anglies plėvelės ir metalo plėvelės rezistoriai yra du įprasti variantai, ir kiekvienas turi savo stipriąsias puses.Abu tipai valdo srovę, padalija įtampą ir padeda išlaikyti grandines stabilias, tačiau skiriasi našumu ir patikimumu.

Norint pasirinkti vieną iš šių dviejų, reikia paprasto palyginimo.Pagrindiniai taškai apima kainą, tikslumą, stabilumą esant temperatūrai ir tai, kaip gerai rezistorius veikia ilgą laiką.Tinkamas pasirinkimas priklauso nuo to, ko grandinei labiausiai reikia.

Nors rezistoriai yra paprastos dalys, jie daro didelę įtaką įrenginių veikimui.Garso sistemose dėl garso charakteristikų kartais naudojami anglies plėvelės rezistoriai.Tikslioje įrangoje metalo plėvelės rezistoriai yra pageidaujami dėl jų tikslumo ir nuoseklumo.Nedideli rezistorių tipo skirtumai gali lemti pastebimus grandinės rezultatų pokyčius.

Rezistoriai padeda išlaikyti įtampą ir srovę saugiame ir teisingame lygyje.Nepaisydami tokių veiksnių kaip tolerancija, temperatūros elgesys ar triukšmas, gali sumažėti veikimas.Pavyzdžiui, garso sistemose nedideli triukšmai arba vertės pokyčiai gali turėti įtakos garso aiškumui.

Kelios pagrindinės charakteristikos padeda nustatyti geriausią rezistoriaus tipą:

Tikslumas ir tolerancija apibrėžia, kiek rezistorius yra arti nurodytos vertės.Metalinės plėvelės rezistoriai siūlo labai griežtą toleranciją, dažnai apie ±0,1%.Anglies plėvelės rezistoriai yra mažiau tikslūs, paprastai apie ± 5%, todėl jie labiau tinka bendram naudojimui.

Terminis stabilumas reiškia, kaip atsparumas keičiasi priklausomai nuo temperatūros.Metalo plėvelės rezistoriai išlieka stabilesni esant temperatūros pokyčiams, o anglies plėvelės tipus labiau veikia šiluma.

Triukšmo lygis taip pat svarbus.Anglies plėvelės rezistoriai dėl savo struktūros sukuria daugiau elektros triukšmo.Metalo plėvelės rezistoriai sukuria daug mažiau triukšmo, todėl jie yra geresni jautrioms grandinėms.

Kaina yra dar vienas veiksnys.Anglies plėvelės rezistoriai yra pigesni ir plačiai naudojami pagrindinėse konstrukcijose.Metalinės plėvelės rezistoriai kainuoja daugiau, tačiau jie užtikrina didesnį tikslumą ir ilgalaikį stabilumą, kai svarbiausia tikslumas.

Rezistorių pasirinkimas atspindi prioritetų pusiausvyrą pagal numatomą pritaikymą.Analoginėje garso įrangoje anglies plėvelės rezistoriams kartais teikiama pirmenybė dėl subtilios šilumos, kurią jie gali suteikti garsui, o tai patinka tam tikriems vartotojams.Priešingai, tokiose programose kaip aviacinės sistemos ir medicinos prietaisai reikalauja didelio tikslumo ir patikimumo, todėl metalo plėvelės rezistoriai yra tinkamesnis pasirinkimas.Rezistorių pasirinkimas apima ne tik varžos vertės pasirinkimą, nes specifikacijos turi atitikti bendrus sistemos poreikius.Netgi nedideli dizaino sprendimai gali turėti įtakos ilgalaikiam veikimui, o didelės apimties gamyboje dažnai daugiausia dėmesio skiriama sąnaudoms ir patikimumui, o specializuotuose projektuose pirmenybė teikiama funkcijoms, reikalingoms griežtoms eksploatavimo sąlygoms.

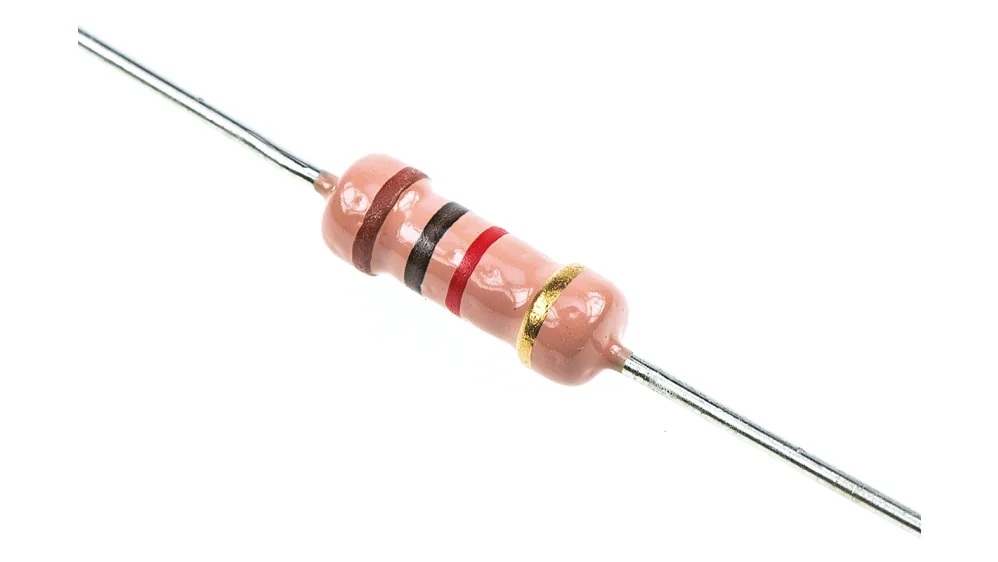

Anglies plėvelės rezistoriai

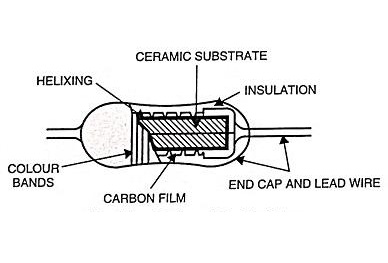

Anglies plėvelės rezistoriai veikia naudojant ploną anglies sluoksnį, užteptą ant keraminio pagrindo, o tai pasiekiama kontroliuojamu terminiu angliavandenilių skaidymu vakuuminėje aplinkoje.Ši konstrukcija apima tikslius reguliavimus, atliekamus išgraviruojant spiralinį griovelį į anglies sluoksnį, kad būtų galima valdyti atsparumo lygius.Be to, epoksidinė danga apsaugo šiuos rezistorius nuo išorinių aplinkos kintamųjų, tokių kaip drėgmė ir užteršimas kietosiomis dalelėmis.Toliau aptariamos jų struktūros ypatybės, našumo metrika ir įvairios programos.

Anglies plėvelės rezistoriai pasižymi įvairiomis savybėmis, todėl juos galima pritaikyti įvairiems kontekstams:

• Atsparumo diapazonas: Nuo 1Ω iki 10MΩ platus intervalas palaiko konfigūracijas, kurioms reikalingi mažos varžos srovės keliai arba didelės varžos įtampos dalikliai.Šis lankstumas tinka tiek bendrosios paskirties, tiek specializuotoms grandinės sąrankoms.

• Tolerancija: Galimi nuo ±2% iki ±5%, šie rezistoriai užtikrina pakankamą tikslumo laipsnį tais atvejais, kai optimalus tikslumas yra antraeilis prieš kitus prioritetus.

• Temperatūros koeficientas: Koeficientas yra nuo -200 iki -1000 ppm/K, todėl dėl rezistorių jautrumo temperatūros svyravimams būtina apgalvoti projektavimą termiškai jautrioje aplinkoje.

• Triukšmo lygis: Vidutinis triukšmo lygis (~10 µV/V) yra būdingas granuliuotai anglies struktūrai, todėl kyla įveikiamų iššūkių.Šis aspektas tampa itin svarbus garso sąrankose ir signalams jautriose sistemose.

• Darbinė temperatūra: Patikimai veikia esant nuo -55°C iki +155°C šiluminiam intervalui, todėl puikiai prisitaiko esant ekstremalioms oro ar eksploatavimo sąlygoms.

Dėl šių bendrų savybių anglies plėvelės rezistoriai yra praktiški, pritaikomi ir ekonomiškai perspektyvūs sprendimai įvairiose srityse, subalansuojant įperkamumą ir patikimą veikimą.

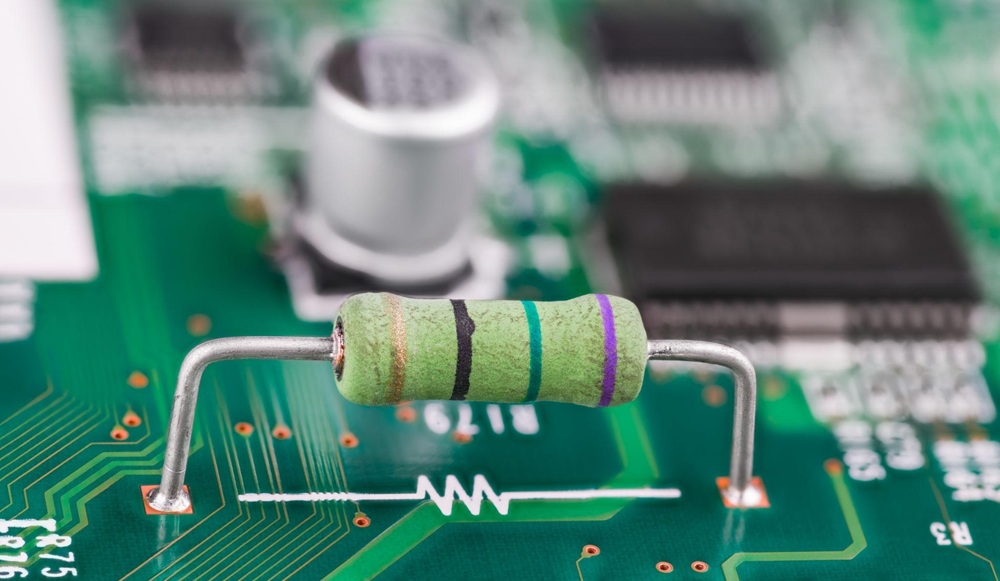

Dėl išskirtinių anglies plėvelės rezistorių savybių jie yra labai veiksmingi įvairiose srityse:

• Aukštos įtampos grandinės ir impulsinės programos

Dėl jų atsparumo įtampos šuolių ir nuoseklaus elgesio veikiant impulsinėms apkrovoms jie yra neatsiejami nuo tokių konstrukcijų kaip variklio valdikliai, maitinimo šaltiniai ir pereinamojo laikotarpio apsaugos sistemos.Į sąnaudas orientuoti dizainai turi naudos iš šių rezistorių stabilumo.Jie gerai veikia grandinėse su staigiais įtampos pokyčiais.

• Garso įranga

Dėl vidutinio triukšmo lygio ir subtilaus toninio įnašo jie dažniausiai randami analoginėje garso įrangoje ir senovinio stiliaus muzikos sistemose.Šie rezistoriai suteikia rafinuotą, tačiau neįvertinamą garso kūrimo patobulinimą, kuris papildo tam tikrus muzikos žanrus.

• Buitinė elektronika

Dėl ekonomiško pobūdžio šie rezistoriai idealiai tinka taupiems vartotojams skirtuose gaminiuose, kuriems reikalingi funkciniai, tačiau įperkami grandinės komponentai.Tais atvejais, kai pirmenybė teikiama ekonominiam efektyvumui neprarandant patikimumo, jie patikimai veikia įvairiose srityse.

Nors anglies plėvelės rezistoriai yra universalūs, projektuojant grandinę reikia atidžiai įvertinti tam tikrus kompromisus:

• Tikslumo ir stabilumo apribojimai

Tolerancijos ribų ir temperatūros koeficiento svyravimų derinys rodo sumažintą tinkamumą taikymui, kuriai reikalingas didelio tikslumo metrika arba ilgalaikis stabilumas ilgą laiką.Metalo plėvelės rezistoriai pasirenkami kritinėse sistemose, siekiant geresnio stabilumo ir tikslumo.

• Triukšmo jautrumas aukšto dažnio sistemose

Vidutinis triukšmo lygis gali kelti problemų grandinėse, kurioms reikia minimalių signalo trukdžių arba kurios veikia aukštais dažniais.Signalų apdorojimo naujovės dažnai yra skirtos triukšmo mažinimui, pabrėžiant jo kritinį poveikį tokioms programoms.

• Senėjimo poveikis ir ilgaamžiškumas

Medžiagos, kurių pagrindą sudaro anglis, laikui bėgant gali palaipsniui irti, todėl gali pasikeisti atsparumas ir našumas.Ilgalaikėms sistemoms, sukurtoms atsižvelgiant į ilgaamžiškumą, gali reikėti atsižvelgti į šiuos senėjimo reiškinius, kad būtų išvengta veikimo dreifo ar gedimų.

Anglies plėvelės rezistoriai naudojami ir kaip standartiniai, ir kaip specializuoti komponentai.Maža kaina palaiko platų naudojimą, o unikalios savybės gali pridėti vertės konkrečiose programose.Garso sistemose jie gali turėti įtakos toniniam atsakui, o tai suteikia pranašumų, viršijančių pagrindines elektrines charakteristikas.

Metalo plėvelės rezistoriai

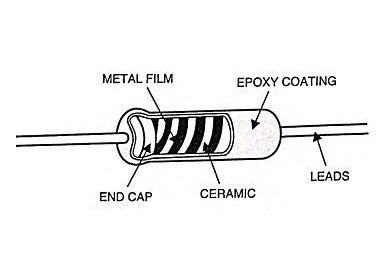

Metalo plėvelės rezistoriai yra kruopštaus medžiagų mokslo ir tikslios gamybos praktikos rezultatas.Svarbiausias jų dizainas yra plonas metalo lydinio, dažniausiai nikelio-chromo (NiCr), sluoksnis, ypač kruopščiai padengtas ant keraminio pagrindo.Norint pasiekti tolygų metalo sluoksnio pasiskirstymą, taikoma vakuuminio purškimo technika, kuri ne tik užtikrina vienodumą, bet ir sustiprina ryšį tarp metalo ir pagrindo.

Tolesnis tobulinimas atsiranda dėl preciziško ėsdinimo lazeriu arba mechaninio pjovimo, kai į metalinį sluoksnį įvedami sraigtiniai grioveliai, kad būtų galima reguliuoti atsparumo vertes.Šis etapas leidžia tiksliai suderinti su nepaprastu nuoseklumu, išryškindamas aukštą tikslumo laipsnį, kuriuo garsėja metalinės plėvelės rezistoriai.

Pagrindinės savybės, išskiriančios metalo plėvelės rezistorius įvairiose sudėtingose srityse, yra šios:

• Atsparumo diapazonas: Gali aprėpti matavimus nuo 1Ω iki 1000MΩ, tenkinant įvairius grandinės reikalavimus.

• Tolerancija: Siūlo neprilygstamą tikslumą su nuokrypiais nuo ±0,1% iki ±1%.Šis tikslumas užtikrina patikimumą net ir tais atvejais, kai sąlygos labai svyruoja.

• Temperatūros koeficientas: Diapazonas nuo ±20 iki ±200 ppm/K, reiškia vardinius atsparumo pokyčius kintant temperatūroms, o tai yra labai svarbus veiksnys nestabilioje aplinkoje.

• Triukšmo našumas: Rodo įspūdingai žemą triukšmo lygį dėl vienodo metalo sluoksnio, todėl jie idealiai tinka naudoti, kai reikia švaraus ir be trikdžių signalo perdavimo.

• Darbinės temperatūros diapazonas: Gali sklandžiai veikti esant ekstremalioms temperatūroms nuo -55°C iki +155°C, todėl galima pritaikyti įvairiems scenarijams.

Metalo plėvelės rezistoriai suteikia daugybę pažangių atributų, padidinančių jų vertę tiksliam naudojimui įvairiose srityse:

• Patobulintas tikslumas: Naudojant pažangias gamybos technologijas, šių rezistorių tikslumas pasiekia išskirtinį lygį.Pavyzdžiui, medicininėje diagnostikoje ar laboratorinėje įrangoje toks tikslumas užtikrina kritinių duomenų vientisumą.

• Puikus stabilumas per temperatūros pokyčius: Žemos temperatūros koeficientas užtikrina pastovų veikimą plačiuose veikimo diapazonuose.Garso grandinėse arba RF sistemose šis stabilumas sumažina signalo pablogėjimą ir išlaiko patikimumą net svyruojančiomis sąlygomis.

• Minimalus terminis triukšmas: Naudojant labai išgrynintus lydinius, užtikrinamas minimalus Johnson-Nyquist (šiluminis) triukšmas, sumažinama trikdžių ar iškraipymų rizika – tai esminė savybė aplinkoje, kurioje signalo aiškumas yra svarbiausias.

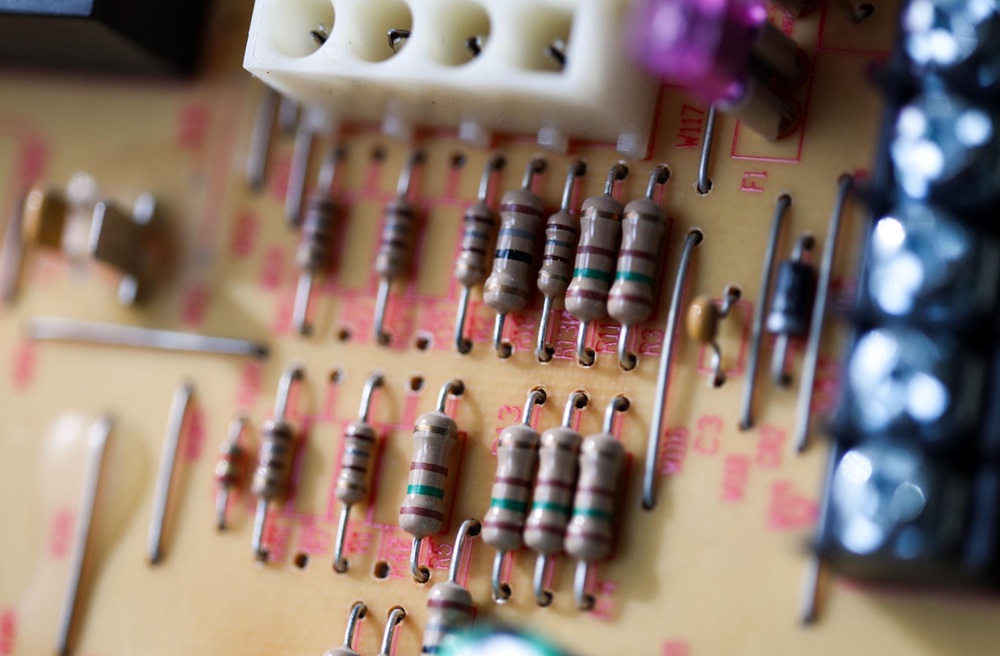

Nors metalo plėvelės rezistoriai yra vertinami dėl savo našumo, jie dėl aukščiausios kokybės išlaidų tinka konkrečioms aplinkoms.Įprasti didelės paklausos kontekstai apima šiuos sektorius:

• Medicininė įranga: Tokie instrumentai kaip EKG aparatai ar analizės prietaisai priklauso nuo jų tikslumo, kad pateiktų nuoseklius ir patikimus rodmenis skirtingomis aplinkos sąlygomis.

• Aukštos kokybės garso sistemos: Studijos klasės garso įranga pasižymi mažu triukšmu ir stabilumu, todėl pagerinamas garso ryškumas ir tikslumas.

• Telekomunikacijų ir RF grandinės: jų Šiuolaikinei ryšių infrastruktūrai svarbus gebėjimas išlaikyti signalo vientisumą esant dažnio poslinkiams.

Nors metalo plėvelės rezistoriai turi didesnę kainą, palyginti su alternatyviais anglies plėvelės ar vieliniais rezistoriais, jų kaina yra pateisinama scenarijuose, kai našumas yra svarbesnis už biudžetą.Sąnaudų ribos ir techniniai poreikiai subalansuoti atsižvelgiant į konkrečią taikymo aplinką.

Anglies plėvelės ir metalo plėvelės rezistorių charakteristikos

Kaina ir ekonomiški pasirinkimai

Anglies plėvelės rezistoriai yra ekonomiškesnis sprendimas, jų gamyba optimizuota naudojant nebrangias žaliavas ir paprastus procesus.Dėl jų prieinamumo jie yra tinkamiausias pasirinkimas ekonomiškoms programoms, ypač plataus masto plataus vartojimo elektronikos gaminiams.Pavyzdžiai: buitiniai prietaisai arba pradinio lygio įtaisai, kur funkcionalumo ir biudžeto apribojimų derinimas lemia dizaino sprendimus.

Metalo plėvelės rezistoriai, nors ir šiek tiek brangesni, turi pranašumų, patvirtinančių jų kainą.Dėl pažangios jų konstrukcijos užtikrinamas didelis tikslumas ir stabilumas, todėl jie puikiai tinka specializuotoms užduotims, kurioms reikalingas tikslumas, pavyzdžiui, bandymo įrangai, medicinos prietaisams ar moksliniams instrumentams.Metalinės plėvelės rezistoriai pasirenkami tada, kai stabilumas ir tikslumas yra svarbesni už pradinę kainą.

Triukšmo ir signalo vientisumas

Rezistorių sukuriamas triukšmas turi pastebimą poveikį grandinėms, kuriose naudojami jautrūs analoginiai signalai, pvz., garso stiprintuvuose ar matavimo įrangoje.Anglies plėvelės rezistorių konstrukcija sukelia vidutinį triukšmo lygį dėl jų granuliuotos medžiagos sudėties, o tai gali sukelti signalo netobulumus veikimo metu.

Priešingai, metalo plėvelės rezistoriai, pagaminti su lygiu ir vienodu laidžiu sluoksniu, žymiai sumažina triukšmą ir iškraipymus.Dėl savo gebėjimo užtikrinti mažą triukšmą jie dažnai pasirenkami programoms, kuriose svarbiausias signalo grynumas, pavyzdžiui, aukštos kokybės garso sistemos arba pažangios analoginės grandinės.Projektams, kuriuose pabrėžiamas aiškumas ir maži trukdžiai, metalo plėvelės rezistoriai suteikia lemiamą pranašumą.

Šiluminis elgesys ir varžos nuoseklumas

Norint užtikrinti grandinės veikimą skirtingomis sąlygomis, svarbu suprasti, kaip rezistoriai reaguoja į temperatūros pokyčius.Anglies plėvelės rezistoriai paprastai turi aukštesnius temperatūros koeficientus, o tai reiškia, kad jų atsparumo vertės gali labai pasikeisti svyruojant temperatūrai.Programose, kuriose veikia ekstremali arba greitai kintanti temperatūra, toks elgesys gali sukelti veikimo nenuoseklumą, pvz., įtampos nuokrypius arba laiko klaidas.

Kita vertus, metalo plėvelės rezistoriai pasižymi daug geresniu terminiu stabilumu.Jų konstrukcija leidžia išlaikyti pastovias atsparumo vertes įvairiuose temperatūros diapazonuose.Šis patikimumas ypač naudingas sudėtingose ​​​​aplinkose, tokiose kaip aerokosminės sistemos ar pramoninė automatika, kur tikslumas nepalankiomis sąlygomis lemia veiklos sėkmę.

Aukšto dažnio programos

Rezistoriaus dažnio atsakas, svarbus aukšto dažnio grandinių projektavimui, tiesiogiai veikiantis signalo tikslumą ir bendrą sistemos tikslumą.Anglies plėvelės rezistoriai paprastai efektyviai veikia iki maždaug 1 MHz, tačiau už šio diapazono jų atsakas gali pablogėti, o tai gali sukelti signalo iškraipymus arba impedanso neatitikimus.

Metalo plėvelės rezistoriai lenkia anglies plėvelės rezistorius aukšto dažnio aplinkoje, išlaikant atsparumo charakteristikas iki maždaug 100 MHz.Dėl nuspėjamų varžos profilių ir gebėjimo sumažinti iškraipymus jie yra tinkamesni tokioms programoms kaip RF grandinės projektavimas, belaidžio ryšio aparatinė įranga arba mikrovaldikliais valdomos sistemos.Šių sričių inžineriniai sprendimai dažnai naudoja metalo plėvelės rezistorius, kad būtų užtikrintas optimalus veikimas.

Energijos impulsai ir medžiagos ilgaamžiškumas

Programoms, kurioms reikalingas atsparumas staigiems energijos šuoliais, dažnai naudingi anglies plėvelės rezistorių impulsų valdymo stiprumai.Dėl tvirtos konstrukcijos jie gali atlaikyti trumpus aukštos įtampos ar srovės apkrovų sprogimus be tiesioginio pablogėjimo, todėl jie tinka maitinimo blokams, automobilių elektros sistemoms ir apsaugos nuo viršįtampių grandinėms.

Metalo plėvelės rezistoriai, nors ir pasižymi puikiu tikslumu ir mažu triukšmu, paprastai demonstruoja mažesnį gebėjimą valdyti didelius energijos impulsus.Pirmenybę teikite anglies plėvelės rezistoriams scenarijuose, kai išgyventi nenuspėjamus galios šuolius yra svarbiau nei pasiekti ypatingą tikslumą.Tačiau šiuolaikiniai viršįtampių mažinimo metodai ir apsauginiai komponentai sumažino šio trūkumo reikšmę tam tikrose srityse.

Kiekvieno rezistoriaus tipo stipriosios ir silpnosios pusės

Anglies plėvelės rezistoriai

• Privalumai

Anglies plėvelės rezistoriai yra pripažinti dėl savo įperkamumo ir siūlo prieinamą sprendimą projektams, pabrėžiantiems ekonominį pagrįstumą.Jų įgūdžiai valdyti aukštos įtampos grandines leidžia integruotis į platų elektroninių sistemų spektrą, parodant prisitaikymą įvairiuose inžinerijos kontekstuose.Ypač vertas dėmesio jų taikymas garso grandinėse, kur jie prisideda prie garso profilio, kurį garso entuziastai dažnai apibūdina kaip „šiltesnį“ ir ekologiškesnį.Ši toninė kokybė pabrėžia, kaip techniniai komponentai daro įtaką subtiliems klausos patyrimo aspektams, susiejant inžinerinius pasirinkimus su žmogaus pirmenybe.Be to, dėl jų impulsų patvarumo jie yra patikimi dinamiškomis sąlygomis, kai vyrauja svyravimai arba laikini pokyčiai.Dėl įperkamumo šie rezistoriai yra patrauklus pasirinkimas projektams, kuriems reikalinga masinė gamyba, sumažinant finansinį poveikį ir efektyviai didinant našumą.

• Trūkumai

Nors dėl kainos ir universalumo anglies plėvelės rezistoriai yra patrauklūs, jie nėra be apribojimų.Vienas iš rimtų rūpesčių yra didesnis triukšmo lygis, kuris gali neigiamai paveikti tikslius prietaisus arba jautrias sistemas, kurioms reikalingas didesnis signalo aiškumas.Platesni tolerancijos diapazonai prisideda prie mažesnio tikslumo ir riboja jų naudojimą tais atvejais, kai svarbus tikslus elektrinis valdymas.Laikui bėgant, jautrumas temperatūros svyravimams ir senėjimas gali pabloginti jų atsparumo vertes, todėl gali kilti problemų dėl patikimumo kritinėse programose, kurioms reikalingas pastovus ilgalaikis veikimas.Kompromisai reikalauja atidžiai apsvarstyti aplinkos ir eksploatavimo sąlygas.Kai kuriais atvejais išlaidų ribos gali būti svarbesnės už ilgalaikį tikslumą.

Metalo plėvelės rezistoriai

• Privalumai

Metalinės plėvelės rezistoriai garsėja išskirtiniu tikslumu, palaikomu griežtu tolerancijos lygiu, atitinkančiu griežtus veikimo lūkesčius.Jų stabilumas esant įvairioms temperatūroms ir ilgo naudojimo metu padidina jų patikimumą sudėtingomis eksploatavimo sąlygomis.Programoms, kuriose signalo vientisumas yra labai svarbus, pvz., stiprintuvams ir matavimo sistemoms, jų žemo triukšmo charakteristikos suteikia aiškų pranašumą.Šie rezistoriai suteikia ypatingą vertę grandinėms, kurioms reikalingas aukšto dažnio optimizavimas ir šiluminis stabilumas, o tai naudingi tokioms pramonės šakoms kaip komunikacijos ir medicinos technologijos, kur sudėtingumas ir patikimumas susikerta.

• Trūkumai

Metalinės plėvelės rezistoriai yra žymiai brangesni nei jų anglies analogai, o tai gali atgrasyti nuo jų pritaikymo atsižvelgiant į biudžetą ar didelio masto gamybos scenarijus.Sumažėjęs jų atsparumas galios viršįtampiams riboja jų naudojimą aplinkoje, kuri yra linkusi į elektros perkrovas arba ekstremalias įtampas.Be to, kai kurie audiofilai savo garso profilį suvokia kaip „klinikinį“, o tai prieštarauja šiltesnių tonų atributams, susijusiems su anglies plėvelės rezistoriais.Šis stebėjimas iliustruoja, kaip medžiagos savybės subtiliai sąveikauja su subjektyviomis meninėmis garso dizaino nuostatomis, pabrėžiant komponentų pasirinkimo tarpdiscipliniškumą.Tiksli nauda yra subalansuota su sąnaudų ribomis realiose programose.Sprendimai koreguojami, kad atitiktų techninius poreikius ir projekto tikslus.

Rezistorių pasirinkimas priklauso nuo taikymo poreikių ir medžiagos savybių.Anglies plėvelės rezistoriai tinka nebrangiam dizainui ir garso naudojimui, kai svarbus toninis atsakas.Metalo plėvelės rezistoriai naudojami sistemose, kurioms reikalingas didelis tikslumas, stabilus veikimas ir mažas triukšmas, pvz., aviacijos, medicinos ir matavimo įranga.Kruopštus našumo, patikimumo ir sistemos reikalavimų įvertinimas padeda pasiekti norimą rezultatą.

Anglies plėvelės ir metalo plėvelės rezistoriai, naudojami praktiškai

Anglies plėvelės ir metalinės plėvelės rezistorių pasirinkimas priklauso nuo konkrečių taikymo reikalavimų.Kiekvienas tipas turi unikalių atributų, atitinkančių įvairius veikimo scenarijus.Tolesniuose skyriuose gilinamasi į jų praktinio naudojimo atvejus ir pateikiamos niuansų perspektyvos:

Anglies plėvelės rezistoriai

Anglies plėvelės rezistoriai dažnai pasirenkami tais atvejais, kai pirmenybė teikiama išlaidų valdymui ir pritaikymui.Jų įgūdžiai valdyti aukštą įtampą pranoksta metalinių plėvelių rezistorių įgūdžius, todėl jie puikiai tinka tokiems konstrukcijoms kaip:

• Maitinimo grandinės, kuriose turi būti efektyviai valdomi įtampos svyravimai.
• Atsparios viršįtampiams konfigūracijos, kurioms reikalingas didesnis patvarumas esant dideliam elektros krūviui.

Kitas vertas dėmesio pritaikymas yra garso grandinės, įskaitant projektus, kuriuose pagrindinis dėmesys skiriamas konkrečioms toninėms savybėms.Medžiagos anglies savybės sukelia subtilius harmoninius iškraipymus, sukurdamos garso charakteristikas, apibūdinamas kaip „šiltas“ arba „organiškas“.Analoginis stiprintuvas ir senovinis garso dizainas naudoja šias savybes, kad sukurtų išskirtinį garso charakterį.

Aplinkoje, kurioje pirmenybė teikiama įperkamumui, o ne tikslumui, pirmenybė teikiama anglies plėvelės rezistoriams.Įprasti naudojimo būdai:

• Buitinė elektronika, kurioje atsparumo svyravimai gali būti toleruojami.
• Mokomieji rinkiniai, kuriuose akcentuojamas mokymasis, o ne griežti našumo rodikliai.
• Prototipų kūrimo iniciatyvos, reikalaujančios mažesnių komponentų sąnaudų tikslių leistinų nuokrypių sąskaita.

Tačiau jų palyginti didesnės tolerancijos vertės gali apriboti jų naudingumą labai nuo tikslumo priklausančiuose projektuose.

Metalo plėvelės rezistoriai

Metalo plėvelės rezistoriai tinka tais atvejais, kai tikslumas, stabilumas ir nuspėjamas veikimas yra nediskutuotini.Jų charakteristikos apima:

• Puikus tolerancijos lygis, kuris yra būtinas tiksliesiems instrumentams, pvz., skaitmeniniams multimetrams ar laboratorinei įrangai.
• Mažas šiluminis triukšmas, kuris yra labai svarbus siekiant užtikrinti signalo vientisumą RF (radijo dažnio) sistemose, įskaitant ryšio struktūras ir signalų apdorojimo platformas.

Be patikimumo RF grandinėse, metalo plėvelės rezistoriai puikiai tinka nustatymuose, kuriuose reikalaujama griežtų saugos standartų ir nuoseklaus temperatūros pokyčių valdymo, pavyzdžiui:

• Medicinos prietaisai, kurie teikia pirmenybę veikimo stabilumui atliekant kritinius matavimus.
• Orlaivių ir automobilių elektronika, kur temperatūros svyravimai gali pakenkti sistemos veikimui.

Kita metalinių plėvelių rezistorių tvirtovė yra jų vaidmuo stiprintuvuose, kuriems keliami mažo triukšmo reikalavimai:

• Aukšto tikslumo stiprintuvai, skirti audiofilinio lygio garso sistemoms.
• Jautrios duomenų gavimo grandinės, kuriose signalo grynumas užtikrina tikslius rodmenis.

Metalinės plėvelės rezistoriai parenkami stabiliam veikimui kintant temperatūroms.Dėl to jie tinkami naudoti sudėtingoje aplinkoje.

Anglies plėvelės ir metalinės plėvelės rezistorių pasirinkimas priklauso nuo pritaikymo poreikių.Kai kaina kelia susirūpinimą ir nereikia didelio tikslumo, anglies plėvelės rezistoriai gali būti praktiškas pasirinkimas dėl didesnio tolerancijos ir mažesnės kainos.Sistemoms, kurioms reikalingas stabilus veikimas, mažas triukšmas ir geresnė temperatūros kontrolė, labiau tinka metalinės plėvelės rezistoriai.Aplinkos sąlygos taip pat turi įtakos sprendimui, nes metalinių plėvelių tipai geriau veikia drėgnose arba elektriškai triukšmingose ​​vietose.Daugeliu atvejų anksti pasirinkus patikimesnius komponentus galima sumažinti būsimų problemų ir priežiūros.Subalansuotas požiūris, paremtas testavimu ir įvertinimu, padeda užtikrinti tinkamą bendro dizaino pasirinkimą.

Filmų rezistorių garso programos

Anglies plėvelės rezistoriai

Anglies plėvelės rezistoriai randa savo išskirtinę nišą senoviniuose ir vamzdiniuose garso įrenginiuose, mėgstami dėl jiems būdingų toninių savybių.Šie komponentai subtiliai įveda harmonikas, suteikdami garsui „šiltą ir organišką“ profilį, kuris rezonuoja tiems, kurie ieško analoginio klausymosi patirties.Dėl jų indėlio jie užsitarnavo vietą garso sistemose, sukurtose nostalgiškoms emocinėms reakcijoms sukelti, o tai rodo jų vaidmuo klasikiniuose gitaros stiprintuvuose.Čia anglies plėvelės rezistoriai sustiprina natūralius poteksčius ir dinamišką sąveiką, sukurdami gyvą atsaką, kurio dažnai siekia muzikantai.

Prodiuseriai, dirbantys su emociškai turtingais žanrais, tokiais kaip bliuzas ar džiazas, dažnai naudoja anglies plėvelės suteikiamą spalvą, kad jos gebėtų persmelkti įrašus šiluma ir autentiškumo jausmu.Tačiau šis atspalvis turi kompromisų, tokių kaip didesnis triukšmo lygis ir mažesnis signalo tikslumas.Nepaisant šių iššūkių, jų trūkumai dažnai tampa privalumu programose, kuriose emocinis įsitraukimas yra svarbesnis už techninį tikslumą.

Be to, jų unikali įtaka neapsiriboja išmatuojamais garso profiliais.Anglies plėvelės rezistorių suformuota klausymosi aplinka dažnai sukelia pasąmoningą ryšį su pažįstama analoginės įrangos šiluma, praturtindama klausos patirtį subtiliais, emocingais būdais.

Metalo plėvelės rezistoriai

Kai signalo tikslumas ir aiškumas yra pagrindiniai garso sistemos tikslai, metalo plėvelės rezistoriai yra tinkamiausias pasirinkimas.Šie komponentai užtikrina labai tikslias varžos vertes, žemą triukšmo lygį ir stabilias dažnio atsakas, kurios yra būtinos skaidriam ir detaliam garso atkūrimui.Jų patikimumas šviečia profesionaliose garso sistemose, tokiose kaip maišytuvai ir pirminiai stiprintuvai, kur būtini signalo keliai be iškraipymų, kad kiekvienas niuansas būtų užfiksuotas autentiškai.

Metalinės plėvelės rezistoriai tinka šiuolaikiniams garso inžinerijos iššūkiams, tokiems kaip kelių tvarkyklių garsiakalbiuose.Užtikrindami tikslų fazių ir dažnių derinimą sudėtinguose kryžminiuose tinkluose, jie palaiko sklandžius perėjimus ir nuoseklius garso vaizdus.Audiofilai, pasikliaujantys šiais komponentais didelės raiškos atkūrimui stiprintuvuose ir DAC, turi naudos iš jų gebėjimo sumažinti triukšmą ir trukdžius net ir sudėtingose ​​didelio pralaidumo programose.

Be to, jų atsparumas temperatūros svyravimams padidina jų patikimumą ilgalaikiam naudojimui aplinkoje, kurioje reikalingas stabilus veikimas.Metalo plėvelės technologija atitinka garso profesionalų ir klausytojų lūkesčius, kurie pirmenybę teikia originaliam įrašui, taip skatinant įtraukiantį ir nespalvotą atkūrimo patirtį.

Pokalbis apie anglies plėvelę ir metalo plėvelės rezistorius atveria platesnį dialogą apie emocinių ir analitinių garso inžinerijos prioritetų sąveiką.Nors anglies plėvelės toninė šiluma apeliuoja į meninius jausmus, metalinės plėvelės tikslus veikimas atitinka objektyvius garso atkūrimo reikalavimus.Hibridinės sistemos kuriamos derinant skirtingas rezistorių charakteristikas, kad atitiktų įvairius dizaino poreikius.

Pavyzdžiui, inžinierius gali įtraukti anglies plėvelės rezistorius į vamzdinį pirminį stiprintuvą, kad praturtintų šilumą ir charakterį, tuo pačiu pasikliaudamas metaliniais plėvelės rezistoriais maišymo pultuose, kad užtikrintų aiškumą visoje signalo grandinėje.Šis dvigubas požiūris parodo, kaip rezistoriai gali patenkinti tiek kūrybinius, tiek techninius siekius, pabrėžiant jų svarbą įvairiose garso srityse.

Tinkamo rezistoriaus pasirinkimas

Norint nustatyti tinkamą projekto rezistorių, reikia nuodugniai įvertinti konkrečius jūsų grandinės reikalavimus ir numatomus išėjimus.Atidžiai išnagrinėję šiuos aspektus, galite pasirinkti tinkamiausią variantą, užtikrinantį optimalų veikimą.Tolesniuose skyriuose pateikiami išsamesni svarstymai, praktiniai pritaikymai ir niuansuotos įžvalgos, kurios padės jums priimti sprendimą.

Tikslumas ir tikslumas

Rezistorių tikslumas tiesiogiai veikia elektroninių grandinių nuspėjamumą ir funkcionalumą.Taikomoms programoms, kurioms reikalingas išskirtinis tikslumas, pavyzdžiui, prietaisams ar tiksliųjų matavimų prietaisams, dažnai naudingi metalo plėvelės rezistoriai.Šie rezistoriai pasižymi mažomis leistinomis nuokrypomis, paprastai apie ±1%, o tai užtikrina nuoseklumą net ir kintančiomis aplinkos sąlygomis.Mikrovaldikliais pagrįstose sistemose arba DAC grandinėse, kur mažos varžos paklaidos gali lemti neteisingus išėjimus, didelio tikslumo rezistorių panaudojimas sumažina galimus nukrypimus.Dėl metalinių plėvelių rezistorių konsistencijos jie yra privalumas laikantis griežtų specifikacijų.

Triukšmo jautrumas ir stabilumas

Elektros triukšmo mažinimas naudojamas grandinėse, kurios perduoda arba stiprina silpnus signalus.Jautriose garso ir signalo apdorojimo konstrukcijose dažnai naudojami metaliniai plėvelės rezistoriai, kad būtų išlaikytas signalo aiškumas.Jų mažo triukšmo charakteristikos padeda išsaugoti detales ir vientisumą, skatina ryšių ir garso sistemų patikimumą.Kuriant pirminius stiprintuvus, ausinių stiprintuvus ar panašius įrenginius, šie rezistoriai veikia be trikdžių, o tai pagerina galutinio vartotojo patirtį profesionaliose ar vartotojų klasėse.

Išlaidų balansavimas standartinėse programose

Kai našumo poreikiai yra nedideli, standartiniai rezistoriai gali būti ekonomiški kandidatai, nepakenkiant pagrindinėms funkcijoms.Anglies plėvelės rezistoriai yra puikus pasirinkimas toms programoms, kuriose prioritetas neteikiamas dideliam tikslumui, pvz., „pasidaryk pats“ elektronikai, mokomiesiems rinkiniams ar biudžetui jautriems prototipams.Nors jie pasižymi didesniu triukšmo lygiu ir mažesniu tikslumu, palyginti su metalo plėvelės rezistoriais, dėl jų prieinamos kainos jie yra prieinami plataus masto mažos rizikos projektams.Anglies plėvelės rezistoriai dažnai naudojami mokymosi ir pomėgių projektuose.Nedideli variantai yra priimtini ir palaiko praktinį grandinės dizaino tyrimą.

Patvarumas aukštos įtampos sąlygomis

Rezistoriai, veikiami galios svyravimų, reikalauja ilgaamžiškumo, kad būtų išlaikytas grandinės patikimumas viršįtampių metu.Anglies plėvelės rezistoriai dėl savo tvirtos konstrukcijos efektyviai susidoroja su trumpalaikiais šuoliais aukštos įtampos grandinėse, pvz., maitinimo šaltiniuose ir pramoninėse sistemose.Jų gebėjimas sugerti staigius pokyčius padeda apsaugoti gretimus komponentus nuo pažeidimų.Šie rezistoriai naudojami siekiant pailginti eksploatavimo trukmę ir palaikyti nuolatinį veikimą, palaikydami saugų veikimą sudėtingomis sąlygomis.

Toninės charakteristikos

Rezistorių pasirinkimas garso grandinėse neapsiriboja techninėmis specifikacijomis, gilinantis į menines ir subjektyvias garso nuostatas.Anglies plėvelės rezistoriai dažnai priskiriami „šiltam“ ir natūraliam klausos pobūdžiui, todėl jie idealiai tinka vintažinio stiliaus garso sistemoms, tokioms kaip klasikiniai gitaros stiprintuvai.Metalinės plėvelės rezistoriai, atvirkščiai, yra vertinami dėl „švaraus“ ir tikslaus tonų atkūrimo.Šie rezistoriai yra mėgstami šiuolaikiniuose didelės raiškos garso įrenginiuose dėl jų gebėjimo perteikti aiškumą ir detales, todėl tinka audiofilams, kurie teikia pirmenybę garso tikslumui.Renkantis rezistorių tipus, į jų sprendimus integruojant žmogaus pageidavimus ir emocinį rezonansą suderinami techniniai rezultatai ir pageidaujamas garso pobūdis, kad būtų pasiektas harmoningas klausos rezultatas.

Klaidingų nuomonių sprendimas

Paplitusi klaidinga nuomonė, kad metalinės plėvelės rezistoriai visuotinai lenkia anglies plėvelės rezistorius.Nors metalinės plėvelės rezistoriai dažnai giriami dėl jų temperatūros stabilumo ir tikslių leistinų nuokrypių, anglies plėvelės rezistoriai tam tikruose scenarijuose suteikia aiškių pranašumų.Aplinkoje, kurioje reikalaujama aukštos įtampos tolerancijos arba didesnio impulsų valdymo pajėgumo, anglies plėvelės rezistoriai dažnai užtikrina didesnį našumą.Tai rodo, kad reikia suprasti atskirus kiekvieno rezistoriaus tipo privalumus, o ne daryti prielaidas, pagrįstas suvoktu technologiniu pranašumu.

Praktinės grandinės programos dažnai patvirtina šią perspektyvą.Pavyzdžiui: anglies plėvelės rezistoriai naudojami grandinėse, kuriose dažnai vyksta pereinamieji procesai, pvz., variklio valdikliuose ir didelės paklausos maitinimo šaltiniuose.Tvirtas šių rezistorių atsparumas impulsams suteikia patikimą pranašumą tokiose srityse.

Tokie pasirinkimai parodo komponentų pasirinkimų derinimo su konkrečiais situacijos poreikiais vertę, o ne pagal numatytuosius nustatymus bendrosios nuostatos, pagrįstos suvoktu meistriškumu.

Nuolat tobulinant medžiagas ir gamybos procesus, anglies plėvelės rezistoriai išlieka neatsiejami nuo daugelio praktinių pritaikymų.Jų įperkamumo ir unikalių savybių derinys užtikrina nuolatinį jų tinkamumą, ypač kai kuriems projektams ar sistemoms, kurioms reikalinga aukštos įtampos tolerancija.Pernelyg pabrėžiant „naujesnė, tuo geriau“, gali tekti nepastebėti laiko patikrintų sprendimų stiprumo.

Anglies plėvelės rezistoriai siūlo pagrindines savybes, kurios palaiko jų naudojimą šiuolaikinėse programose:

• Jie išlieka ekonomiški, todėl labai mėgstami riboto biudžeto projektuose.
• Jų aukštos įtampos tolerancija užtikrina kritinį patikimumą specializuotose grandinėse.
• Tikslios leistinos nuokrypos dažnai yra ne tokios svarbios, kai pakanka jų funkcinio paprastumo.

Pramonės, kurios priklauso nuo didelio masto gamybos, dažnai parodo šią svarbą.Pavyzdžiui:

• Anglies plėvelės rezistoriams pirmenybė teikiama pramoninėse sistemose, kur sprendimų priėmimo procesuose dominuoja ekonominiai suvaržymai.
• Patikimas jų veikimas tokiose sąrankose rodo, kaip nusistovėjusios technologijos gali strategiškai patenkinti šiuolaikinius poreikius.

Dėl fizinių savybių, tokių kaip metalo plėvelės rezistoriams būdingas mėlynas korpusas arba anglies plėvelės rezistoriams būdinga žalia spalva, kartais gali būti klaidingai interpretuojama.Pasikliaujant vien spalva ar išorine rezistoriaus identifikavimo išvaizda, padidėja klaidingų techninių specifikacijų prielaidų rizika.Tikslesnis metodas apima nuodugnią patikrą naudojant gaminio dokumentus arba elektrinius bandymus, siekiant užtikrinti atitiktį atsparumo, tolerancijos ir medžiagų standartams.

Norėdami sumažinti klaidas, dažnai laikykitės griežtų patvirtinimo strategijų rinkdamiesi komponentus:

• Kokybės užtikrinimo komandos dažniausiai teikia pirmenybę išsamiam specifikacijų testavimui, o ne pasikliauja vaizdiniais ženklais.
• Tokie protokolai užtikrina suderinamumą ir apsaugo nuo neatitikimų, galinčių pakenkti grandinės vientisumui.

Taikydamos šią praktiką, techninės komandos išlaiko dizaino patikimumą ir išvengia spąstų, susijusių su paviršutinišku vertinimu.

Metalinės plėvelės ir anglies plėvelės rezistorių svarstymas yra platesnė technologijų vertinimo pamoka.Kiekvienas tipas turi konkrečių pranašumų, tinkamų konkrečioms sąlygoms, sustiprindamas principą, kad sprendimų veiksmingumas priklauso nuo konteksto, o ne nuo bendrų įsitikinimų.

Norint ugdyti grandinių projektavimo įgūdžius, reikia:

• Suprasti niuansuotą komponentų elgesį esant sąlygoms.
• Konkrečių taikomųjų programų poreikių įvertinimas kartu su neišvengiamais kompromisais.
• Kritinio sprendimo taikymas, siekiant išspręsti sudėtingus inžinerinius sprendimus.

Tai darydami tobulindami savo gebėjimą kurti sprendimus, pritaikytus įvairiems scenarijams, užtikrindami apgalvotą išteklių naudojimą ir maksimaliai padidindami sistemos našumą.

Rezistorių pasirinkimo kontrolinis sąrašas

Renkantis rezistorius elektroninėms programoms, niuansuotas įvairių veiksnių įvertinimas gali pagerinti patikimumą, pagerinti našumą ir efektyvumą.Toliau pateikiamas peržiūrėtas kontrolinis sąrašas su išsamiomis įžvalgomis, kurias reikia apsvarstyti:

Atsparumo vertė ir galios įvertinimas

• Atsparumo vertė lemia srovės ir įtampos elgesį grandinėje ir įtakoja bendrą funkcionalumą.Tikslus pasirinkimas suderina rezistorių su grandinės reikalavimais ir užtikrina harmoningą veikimą.
• Galios įvertinimas neapsiriboja skaičiavimais;jie padeda sumažinti riziką, pvz., laipsnišką terminį skilimą arba katastrofišką gedimą ilgą laiką naudojant.Rinkitės rezistorius, kurių galia viršija numatomą sklaidos lygį.
• Sudėtingų grandinių projektų atveju, taikant modeliavimą naudojant specializuotus programinės įrangos įrankius, galima atskleisti tokias subtilybes kaip šilumos generavimas ir komponentų sąveika.Iteratyvūs koregavimai, pagrįsti modeliuojamais rezultatais, padeda patobulinti sprendimus prieš diegiant.

Tolerancija ir temperatūros diapazonas

• Tolerancija turi įtakos, ar rezistorius veiks neviršijant numatomų jo vardinės vertės svyravimų.Tikslioms programoms, pvz., matavimo prietaisams, labai naudingi mažos tolerancijos rezistoriai (pvz., 0,1 % arba 1 %), todėl sumažėja galimi nuokrypiai.
• Temperatūros koeficientas (ppm/°C) parodo, kaip kinta atsparumas kintant temperatūrai.Klimato sąlygomis arba sistemose, kurioms būdingas terminis nenuspėjamumas, pavyzdžiui, pramoninėse mašinose, rezistoriai su žemais temperatūros koeficientais yra neįkainojami išlaikant stabilumą.
• Atminkite, kad aplinkai, kuriai reikalingas didelis tikslumas, reikalingi rezistoriai, galintys išlaikyti savo vardines vertes esant įtemptiems šiluminiams ciklams.

Triukšmo lygio svarstymai

• Didelio jautrumo grandinėse, pvz., garso stiprintuvuose ar tiksliuose prietaisuose, rezistorių triukšmas, šiluminis ir srovės tipai gali pakenkti išvesties vientisumui.Pasirinkus medžiagas, tokias kaip metalo plėvelės rezistoriai, sumažinamas iškraipymas, lyginant su anglies pagrindu pagamintais modeliais.
• Prototipų kūrimas praktinėmis eksploatavimo sąlygomis yra veiksmingas būdas nustatyti triukšmo šaltinius vertinant rezistorių veikimą.Papildomas tobulinimas užtikrina švaresnius signalo kelius ir geresnį grandinės tikslumą.

Dažnio ir įtampos valdymas

• Esant padidintam dažniui, rezistoriai susiduria su iššūkiais, kylančiais dėl parazitinės induktyvumo ir talpos.Pasirinkite „mažos induktyvumo“ modelius, kad sumažintumėte signalo trikdžius, įprastus RF arba didelės spartos skaitmeninėse programose.
• Atsižvelkite į įtampos ištvermę esant eksploataciniams šuoliais, kad išvengtumėte gedimo arba sutrumpėtų eksploatavimo laikas.Išbandykite rezistorius pagal imituojamus viršįtampio ar pereinamojo laikotarpio scenarijus, ypač iškrovimo grandinėse arba didelės galios įrenginiuose.
• Sistemoms, jautrioms rezonansui arba slopinimui, gali būti naudinga pasirinkti rezistorius, pritaikytus aukšto dažnio reikalavimams.

Kainos ir našumo kompromisai

• Vykdydami ilgalaikius projektus ar masinę gamybą, atidžiai įvertinkite veiklos ir sąnaudų santykį.Metalo oksido rezistoriai gali pasiūlyti vidutinius kompromisus tais atvejais, kai ypatingas tikslumas ar ilgaamžiškumas yra antraeilis dalykas.
• Svarbiausioms sistemoms, pvz., medicinos prietaisams ar automobilių reikmėms, dėmesys aukščiausios kokybės medžiagoms užtikrina atitikties standartų laikymąsi ir ilgaamžiškumą.
• Pasinaudokite prototipų grįžtamojo ryšio kilpomis kartu su lauko bandymais, kad suprastumėte ekonomiškas alternatyvas, kurios nekels pavojaus bendrai sistemos kokybei.

Specialios programos pasirinkimo patarimai

• Bendroji elektronika: 1 % metalinės plėvelės rezistoriai efektyviai subalansuoja tikslumą ir įperkamumą, tinka daugeliui dizainų.
• Aukštos įtampos sistemos: rezistoriai, sukurti intensyviai pulsuojančiai arba trumpalaikei aplinkai, pvz., anglies plėvelės tipams, puikiai valdo šiluminį įtampą ir išsklaido energiją.
• Garso programos: rezistoriaus pasirinkimas turi įtakos garso įrangos toniniam pobūdžiui.Anglies ir metalo plėvelės rezistorių testavimas palengvina pagrįstą pasirinkimą, suderintą su individualiais pageidavimais ir estetiniais garso atkūrimo tikslais.

Atidžiai analizuodami ir metodiškai nagrinėdami šiuos parametrus, galite supaprastinti rezistorių pasirinkimo procesą, kad jis visiškai atitiktų specifinius jūsų elektroninio projekto poreikius.

Išvada

Anglies plėvelės ir metalo plėvelės rezistoriai atlieka svarbų vaidmenį elektronikoje, tačiau geresnis pasirinkimas visada priklauso nuo taikymo.Anglies plėvelės rezistoriai yra praktiški nebrangių dizainų, stiprių impulsų grandinėms ir kai kuriems garso tikslams, kai svarbu toninis pobūdis.Metalinės plėvelės rezistoriai geriau tinka grandinėms, kurioms reikalingas didelis tikslumas, mažas triukšmas ir stabilus veikimas besikeičiančiomis sąlygomis.Kruopštus rezistorių pasirinkimas, pagrįstas tolerancija, temperatūros elgesiu, triukšmu, dažnio atsaku ir kaina, padeda pagerinti grandinės patikimumą ir bendrus projektavimo rezultatus.

Dažnai užduodami klausimai [DUK]

1. Kaip atskirti rezistorių tipus?

Rezistorių tipus galima nustatyti paprastais patikrinimais.Kėbulo spalva suteikia apytikslę užuominą, tačiau ji ne visada patikima.Matuojant multimetru, gaunamas tikslesnis rezultatas, rodant pasipriešinimo vertę ir toleranciją.Triukšmo lygis ir stabilumas taip pat padeda identifikuoti, nes metalinės plėvelės tipai yra stabilesni ir tylesni nei anglies plėvelės.Rūšiavimas ir ženklinimas pagal išmatuotas vertes palengvina identifikavimą naudojimo metu.

2. Ar galiu pakeisti anglies plėvelę metaline plėvele?

Keisti galima, kai pagrindinės reikšmės sutampa.Atsparumo vertė ir galia turi būti vienodi.Metalinės plėvelės rezistoriai užtikrina didesnį tikslumą ir mažesnį triukšmą, todėl tinka tikslioms grandinėms.Anglies plėvelės tipai geriau atlaiko staigius galios pokyčius, todėl tinka didelio impulso sąlygoms.Prieš pakeičiant grandinę turėtų būti pasirenkama pagal paskirtį.

3. Ar metalinės plėvelės rezistoriai visada pagerina garsą?

Metalinės plėvelės rezistoriai sumažina triukšmą ir pagerina signalo aiškumą.Tai padeda užtikrinti švarų ir tikslų garso išvestį.Kai kuriose garso sistemose vis dar naudojami anglies plėvelės rezistoriai, kad garsas būtų šiltesnis.Garso skirtumas priklauso nuo grandinės konstrukcijos ir pageidavimų.Abu tipai gali būti naudingi priklausomai nuo sistemos tikslo.

4. Kodėl anglies plėvelė turi neigiamą temperatūros koeficientą?

Anglies medžiaga elgiasi kitaip nei metalai.Atsparumas mažėja kylant temperatūrai.Šiluma pagerina elektronų judėjimą medžiagos viduje.Tai sumažina atsparumą aukštesnėms temperatūroms.Šis efektas gali pakeisti grandinės elgesį, jei į jį neatsižvelgiama projektuojant.

5. Ar metalinės plėvelės rezistoriai verti papildomų išlaidų?

Metalinės plėvelės rezistoriai užtikrina aukštą tikslumą ir stabilų veikimą.Jie gerai veikia grandinėse, kurioms reikalingas mažas triukšmas ir tikslumas.Didesnės išlaidos pateisinamos jautriems arba kritiniams projektams.Anglies plėvelės rezistoriai išlieka praktiškas pasirinkimas paprastoms ir nebrangioms grandinėms.Tinkamas pasirinkimas priklauso nuo veiklos poreikių ir biudžeto.
