Tinkamo CAN magistralės baigiamojo rezistoriaus pasirinkimas: 120 Ω ir 0,25 W, paaiškinta

Galiniai rezistoriai yra būtini CAN magistralės sistemose, nes padeda palaikyti stabilų ir tikslų ryšį tarp prijungtų įrenginių.Šiame straipsnyje paaiškinama, kaip jie sumažina triukšmą, apsaugo nuo signalo atspindžių ir pagerina signalo atkūrimą tinkle.Taip pat aptariama, kodėl 120 Ω rezistoriai naudojami kaip standartinė CAN magistralės užbaigimo vertė ir kaip tinkami galios rodikliai, pvz., 0,25 W ir 0,5 W, veikia saugą, šilumines charakteristikas ir ilgalaikį patikimumą.Kartu šios temos parodo, kaip teisingas rezistorių pasirinkimas palaiko patikimą CAN magistralės veikimą realiomis sąlygomis.

Katalogas

Galinių rezistorių vaidmuo

Galiniai rezistoriai yra svarbūs CAN magistralės sistemose, nes padeda palaikyti ryšį stabilų ir patikimą.Jie sumažina triukšmą, apsaugo nuo signalo atspindžių ir palaiko sklandų duomenų srautą tarp įrenginių.Šie rezistoriai dedami abiejuose magistralės galuose, kad būtų išlaikytas tinkamas signalo elgesys tinkle.

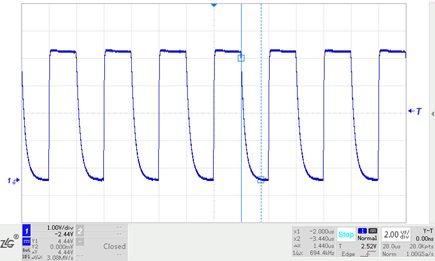

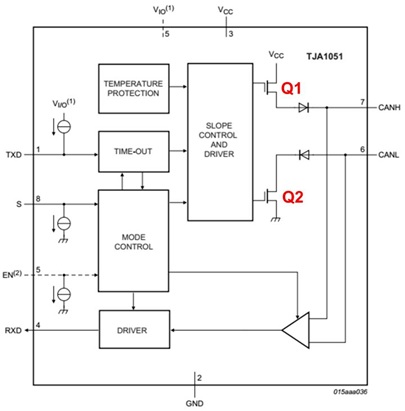

CAN magistralė veikia naudodama dvi būsenas – dominuojančią ir recesyvinę – pagal įtampos skirtumus.Kai sistema yra recesyvinėje būsenoje, ji tampa jautresnė išoriniam triukšmui.Maži elektros sutrikimai gali sukelti neteisingus signalus.Rezistorius, esantis tarp CANH ir CANL, padeda sugerti šį triukšmą ir palaiko signalą švarų.Rezistorių reikšmės parenkamos siekiant sumažinti trukdžius ir išvengti papildomų galios nuostolių.

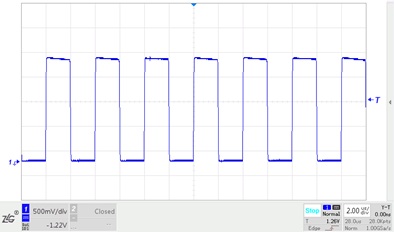

Ryšio metu sistemoje gali kauptis energija.Be rezistorių ši sukaupta energija sulėtina grįžimą į normalią būseną.Išjungimo rezistoriai padeda greitai išlaisvinti šią energiją, pagerindami reakcijos laiką.Bandymai parodė, kad pridėjus tinkamą pasipriešinimą sumažėja vėlavimas ir pagerėja sistemos našumas, ypač greituose ar užimtuose tinkluose.

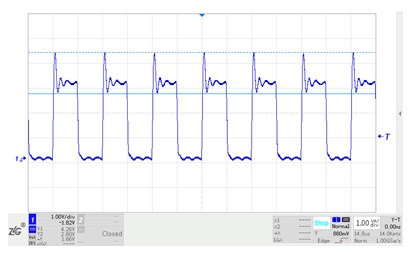

Signalo atspindžiai taip pat gali atsirasti dėl nesutampančios varžos arba kabelių problemų.Šie atspindžiai iškraipo signalus ir turi įtakos duomenų tikslumui.Galiniai rezistoriai atitinka kabelio varžą ir sugeria perteklinę energiją, padeda palaikyti aiškų ryšį.Tai svarbu sudėtingose ​​sistemose, tokiose kaip transporto priemonės ir pramoninės mašinos.

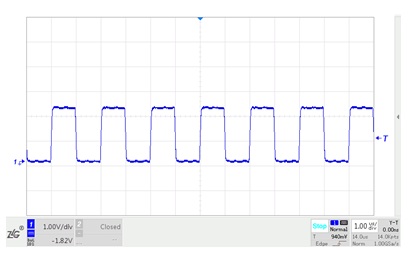

Patikimas veikimas taip pat priklauso nuo tinkamo komponentų pasirinkimo ir montavimo.Rezistoriai turi išlaikyti reikiamus galios lygius, ypač atšiauriomis sąlygomis.Norint išvengti gedimų, būtina teisinga vieta ir saugios jungtys.Tokių standartų kaip ISO 11898 laikymasis užtikrina suderinamumą ir lengvesnę sistemos priežiūrą.

Atsižvelgiama į galimus gedimus realiose programose, o siekiant pagerinti patikimumą, pridedami atsarginiai sprendimai.Apskritai užbaigimo rezistoriai palaiko CAN magistralės dizaino paprastumo, efektyvumo ir stabilumo pusiausvyrą.Norint naudoti realiame pasaulyje, dažnai reikia koreguoti pagal sąlygas, padedant pagerinti našumą įvairiose aplinkose.

Priežastys, kodėl verta rinktis 120 Ω rezistorius

Varža yra bendras pasipriešinimo ir reaktyvumo efektas (įskaitant talpinius ir indukcinius komponentus), iliustruojantis, kaip grandinės priešinasi kintamų srovių srautui.Ši savybė integruoja dinaminį ir statinį elektrinį elgesį ir yra būtina analizuojant grandinės atsakymus į kintamus signalo dažnius.Didelės spartos ryšio programoms, tokioms kaip valdiklio srities tinklo (CAN) magistralės, impedanso derinimas tampa gyvybiškai svarbus siekiant išsaugoti signalo aiškumą.Norint tai pasiekti, reikia kruopščiai suderinti varžą, o tai žymiai sumažina signalo iškraipymą ir užtikrina nuoseklų sistemos veikimą.

Norėdami veiksmingai išmatuoti būdingą CAN magistralės kabelių varžą, prijunkite kabelį prie kvadratinių bangų generatoriaus ir tiksliai sureguliuokite išorinės varžos vertę, kol sumažės matomos anomalijos, pvz., bangos formos skambėjimas.Praktiniai eksperimentai rodo, kad vytos poros automobilių kabeliai paprastai turi beveik 120 Ω varžą, o tai yra sutvirtinta pagal ISO 11898-2 standartus.Šiuo metodu atsižvelgiama į tokius veiksnius kaip jungčių tipai, dielektrinės savybės ir kabelio geometrija, kurie turi įtakos matavimo rezultatams ne tik teoriniuose modeliuose.

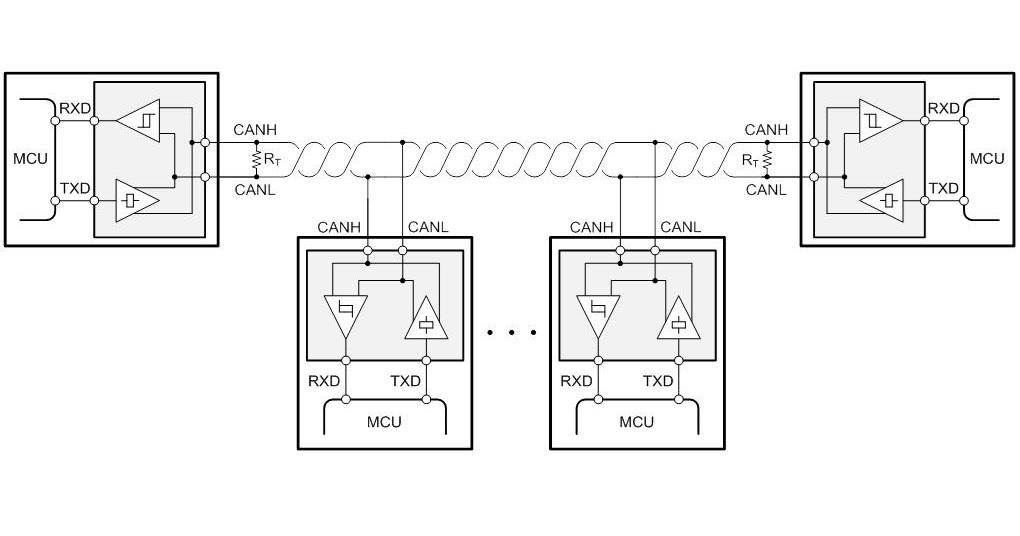

120 Ω rezistorių naudojimas pritaikytas taip, kad atitiktų būdingą varžą, randamą vytos poros kabeliuose, integruotuose į CAN magistralės architektūrą.Ši rezistoriaus vertė palengvina sklandų signalo perėjimą tarp ryšio mazgų, sumažindama atspindinčius iškraipymus ir signalo slopinimą.Pramonės pagrindu sukurtas šių rezistorių standartizavimas yra pagrįstas išsamiais tyrimais ir pritaikymo bandymais, pabrėžiant jų funkcinį patikimumą ir tinkamumą plačiai naudoti automobilių ir pramonės srityse.Šių rezistorių konstrukcija ir įtraukimas taip pat padeda sumažinti elektromagnetinį triukšmą ir palaiko patikimus duomenų mainus sudėtinguose tinkluose.

Iteratyvus dizainas, bandymai ir diagnostika naudojami varžos neatitikimams nustatyti.Šie veiksmai padeda aptikti gedimus ir pagerinti ryšio kelius.Techninės priežiūros metu tikrinami baigiamojo rezistoriai, o kabelių jungtys atitinka 120Ω reikalavimą.Ši veikla atspindi kolektyvinį pasitikėjimą standartizuota praktika, kurią palaiko plačiai paplitusi sėkminga integracija skirtinguose pramonės kontekstuose.Nuolatinis 120Ω rezistorių paplitimas rodo dešimtmečius kauptas žinias ir dalijamasi patirtimi visuose inžinerijos sektoriuose.

Impedanso suderinimo principas apima ne tik automobilių CAN sistemas, bet ir pagrindines platesnes didelės spartos ryšio technologijas.Ribiniai impedanso disbalansai gali sukelti triukšmą, iškraipyti duomenų signalo laiką arba pakenkti sinchronizacijai.Pavyzdžiui, struktūrizuota praktika, pagrįsta Ethernet arba radijo dažnių grandinių projektavimu, atskleidžia, kaip išlaikant impedanso vienodumą užtikrinamas nuolatinis ryšys ir nuoseklus duomenų tikslumas.Iš šių sričių gautos pamokos pagerina inžinerinę įžvalgą apie patikimą veikimą, kurį užtikrina standartizuotos praktikos, tokios kaip 120 Ω varžos suderinimas.

120Ω pritaikymas CAN magistralės sistemoms iliustruoja inžinerinių modelių ir empirinio tobulinimo pastangų susiliejimą.Nors gairėse siūlomos pradinės sistemos, pagrįstos matematiniu tikslumu, iteraciniai praktiniai bandymai ir pramoniniai bandymai patobulina šiuos principus, kad būtų užtikrintas realaus veikimo efektyvumas.Tokios subalansuotos inžinerinės metodikos pabrėžia apskaičiuoto numatymo ir prisitaikančio vykdymo sąveiką, o tai yra dinamiška, labai svarbi skatinant naujoviškus ir tvarius sprendimus praktikoje.

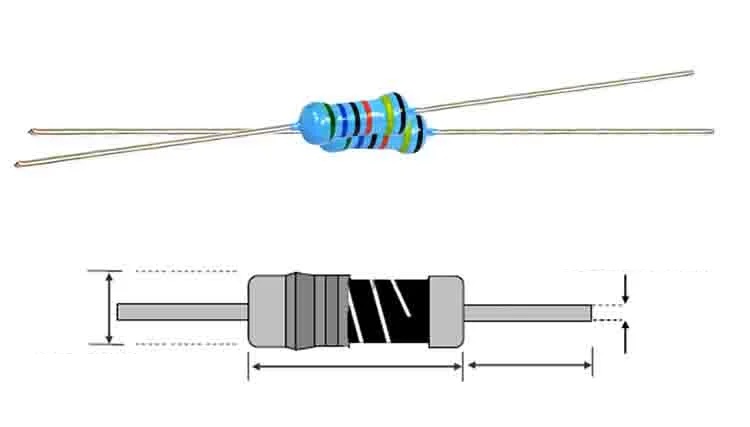

0,25 W rezistorių pasirinkimo pranašumai

• Saugiai elgiasi su gedimo sąlygomis: 0,25 W rezistorius gali susidoroti su trumpojo jungimo situacijomis, pvz., nuo trumpojo iki aukštesnės įtampos.Jis gali saugiai valdyti generuojamą šilumą be gedimų.
• Palaiko stabilų energijos išsklaidymą: Jis gali atlaikyti apie 0,3 W trumpų gedimų metu.Tai padeda išlaikyti stabilų veikimą ir apsaugo nuo staigių sistemos pažeidimų.
• Geras dydžio ir jėgos balansas: 0,25 W rezistorius užtikrina pakankamai galios valdymą ir išlieka kompaktiškas.Dėl to jis tinka ankštoms erdvėms, pavyzdžiui, automobilių grandinėms.
• Pagerina šiluminį patikimumą: Sumažina perkaitimo riziką.Tai padeda pailginti komponentų tarnavimo laiką ir išlaikyti pastovų veikimą laikui bėgant.
• Ekonomiškai efektyvus sprendimas: Suteikia pakankamai apsaugos nedidinant sąnaudų.Dėl to jis yra praktiškas daugeliui standartinių CAN magistralių konstrukcijų.
• Atsparus temperatūros svyravimams: Jis gali susidoroti su temperatūros pokyčiais realiomis sąlygomis.Tai padeda išlaikyti stabilų našumą automobilių ir pramonės aplinkoje.

Didesnės galios privalumai (0,5 W parinktis)

• Papildoma saugos marža: 0,5 W rezistorius gali apdoroti daugiau galios, suteikdamas papildomą apsaugą netikėtų įtampos šuolių ar ilgesnių gedimų metu.
• Pagerintas ilgalaikis patikimumas: Aukštesnės vertės rezistoriai ilgiau tarnauja esant įtempiams.Tai naudinga sistemose, kurios veikia nuolat arba susiduria su atšiauriomis sąlygomis.
• Geriau atšiaurioms aplinkoms: Jis veikia patikimiau esant dideliam karščiui arba nestabilioms sąlygoms, todėl sumažėja gedimo rizika.

Praktinio dizaino pranašumai:

• Atitinka realias sąlygas: Nors teoriškai dažnai pakanka 0,25 W, tikrosios sistemos gali patirti didesnį įtempimą.Tinkamo įvertinimo pasirinkimas padidina patikimumą.
• Prisitaiko prie netikėtų pokyčių: Projektuojant su tam tikra atsarga, sistema gali susidoroti su staigiais pokyčiais, pvz., įtampos šuoliais ar šilumos padidėjimu.
• Pagerina bendrą sistemos patvarumą: Tinkamas rezistorių pasirinkimas padeda užtikrinti ilgalaikį stabilų veikimą ir sumažina priežiūros problemų.

Išvada

Galiniai rezistoriai atlieka pagrindinį vaidmenį išlaikant CAN magistralės ryšį stabilų, aiškų ir patikimą.Dėl jų gebėjimo suderinti kabelio varžą, sumažinti atspindžius ir pagerinti signalo atkūrimą jie yra būtini tinkamam tinklo veikimui.Straipsnyje taip pat parodyta, kad įprasta 120Ω vertė yra pagrįsta praktiniu impedanso suderinimu, o tinkami galios rodikliai padeda rezistoriui susidoroti su šiluma, gedimais ir besikeičiančiomis darbo sąlygomis.Tinkamo užbaigimo rezistoriaus pasirinkimas padidina sistemos patvarumą, palaiko saugesnį veikimą ir padeda palaikyti nuoseklų ryšį automobilių ir pramonės srityse.

Dažnai užduodami klausimai [DUK]

1. Ką reiškia "CAN magistralė"?

CAN magistralė reiškia Controller Area Network magistralę.Tai ryšio sistema, leidžianti elektroniniams įrenginiams, ypač transporto priemonėse, patikimai dalytis duomenimis tarpusavyje.Jis sujungia tokius komponentus kaip jutikliai, valdikliai ir ECU, kad jie galėtų sklandžiai veikti kartu.

2. Ar CAN magistralė yra dvipusė ar pusiau dvipusė?Ar jis gali siųsti ir gauti duomenis vienu metu?

CAN magistralė yra pusiau dvipusė.Jis gali siųsti arba gauti duomenis vienu metu, o ne abu vienu metu.Ji naudoja prioritetais pagrįstą sistemą, kad valdytų kelis įrenginius ir išvengtų duomenų susidūrimų.

3. Kaip prijungiama CAN magistralė?

CAN magistralė yra prijungta per maitinimo, įžeminimo ir ryšio linijas.Sistema jungiasi prie nuolatinio maitinimo šaltinio, stabilaus įžeminimo ir priedų laidų, kurie įsijungia uždegus.Tinkami ryšiai yra svarbūs norint palaikyti stabilų ir patikimą ryšį.
