Kasokas stiprinimas paaiškintas: veikimas, privalumai ir taikymas

Kasokas stiprinimas naudoja sudėtus tranzistorių etapus, kad pagerintų stiprinimą, juostos plotį, išėjimo varžą ir įvesties-išvesties izoliaciją. Laikydamas jautrius vidinius mazgus stabilesnius, jis sumažina Millerio efektą ir pagerina didelės dažnio veikimą. Šis straipsnis paaiškina kasoko veikimą, grandinės struktūrą, privalumus, apribojimus ir taikymus RF, srovės veidrodžiuose, op-ampuose ir tiksliose analoginėse sistemose.

Katalogas

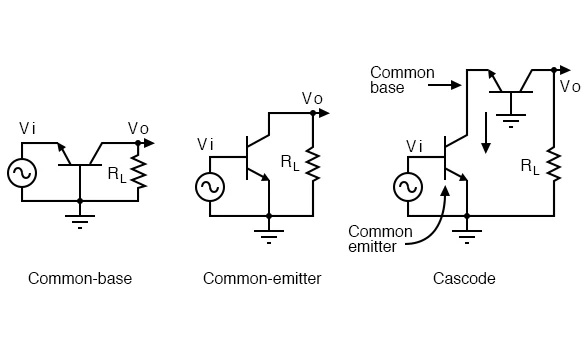

Kasokas stiprintuvo apžvalga

Kasokas stiprinimas yra sukurtas įdėjus du aktyvius etapus nuosekliai: bendrosios emiterio arba bendrosios srovės įvesties įrenginį, po kurio seka bendrosios bazės arba bendrosios vartų išvesties įrenginys. Pirmojo žvilgsnio šis išdėstymas gali pasirodyti paprastas būdas padidinti stiprinimą, tačiau jo tikrasis patrauklumas yra gilesnis. Jis sprendžia kelias pasikartojančias silpnybes, kurios atsiranda, kai vienas tranzistoriaus etapas turi dirbti didesniu dažniu, tikslesniais ribojimais arba didesne išėjimo varža. Praktiniame dizaino darbe ši topologija dažnai vertinama, nes ji riboja vidinio įtampos judėjimą, leidžiant signalų srovei būti valdomai su didesniu ramumu ir mažesne nepageidaujama sąveika.

Jo veikimo idėja yra gana paprasta: viršutinis tranzistorius laiko apatinio tranzistoriaus išėjimo mazgą beveik pastovioje įtampoje. Šis aspektas dažnai turi didesnę reikšmę, nei naujokai tikisi. Kai neleidžiama apatinio prietaiso įtampai judėti laisvai, tranzistoriaus elgesys tampa stabilus ir lengviau prognozuojamas. Vidinio talpinio grįžtamojo ryšio poveikis akivaizdžiai silpnėja.

• Millerio efektas yra sumažintas

• Grįžtamasis kelias nuo išėjimo iki įvesties yra slopinamas

• Stiprinimas išlieka plačiame dažnių diapazone

• Stabilesnis veikimas esant sudėtingoms darbo sąlygoms

Iš dizaino perspektyvos kasokas geriau suvokiamas kaip topologija, formuota kompromisų, o ne kaip bendra patobulinimas. Ji gali pasiūlyti didesnę išėjimo varžą, stipresnę įvesties-išvesties izoliaciją ir platesnį juostos plotį, nors tos privalumai atsiranda kartu su sumažinta įtampos galimybe ir griežtesne srovės jautrumu. Tikroje grandinėje, tokia mainų vertė retai yra abstrakti. Topologija, kuri atrodo elegantiškai mažos signalų analizėje, gali tapti nepatogia, kai vertinamos kartu maitinimo ribos, prietaisų skirtumai ir išėjimo svyravimas. Patyrę analoginiai dizaineriai dažnai pasiekia kasoką ne dėl įpročių, bet dėl ​​suvokimo, kad konkretus butelio kaklo aspektas atsisako pasiduoti paprastesniems variantams.

Ši struktūra plačiai pasitaiko RF priekiniuose galuose, srovės veidrodžiuose, stiprinimo etapuose, operaciniuose stiprintuvų branduoliuose ir tiksliuose integriniuose grandynuose. Tokiose aplinkose kelios reikmės dažnai spaudžia vienu metu.

• Didelis stiprinimas

• Greitas atsakas

• Mažas nepageidaujamas grįžtamasis ryšys

• Priimtina stabilumas visose procesų ir temperatūros variacijose

Pasikartojanti pamoka patikimo didelio našumo analoginio dizaino srityje yra ta, kad, kai jautrus mazgas laikomas tyliai, aplinkinis stiprintuvas paprastai tampa valdomesnis, prognozuojamesnis ir, atvirai kalbant, mažiau varginantis jį tobulinti.

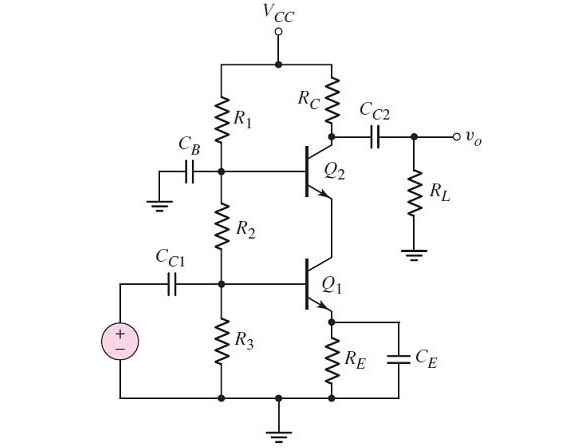

Kasokas stiprintuvo grandinė

FET kaskados grandinėje žemesnioji tranzistorius paprastai veikia kaip bendro šaltinio etapas ir gauna `Vin` į savo vartus, tuo tarpu aukštoji tranzistorius veikia kaip bendro vartų etapas ir perduoda `Vout` per drenažo apkrovą `Rd`. Žemesnioji įranga daugiausia paverčia įėjimo įtampą į signalinį srautą. Aukštoji įranga tada nukreipia tą srautą į išvesties mazgą, tuo pačiu ribodama įtampos svyravimus žemesnio tranzistoriaus drenaže. Šis atsakomybių pasidalijimas yra viena iš tyliausių priežasčių, kodėl kaskada veikia taip gerai: kiekvienam įrenginiui prašoma atlikti labiau sutelktą darbą, o bendras elgesys tampa lengviau formuojamas su ketinimu.

Millerio efekto slopinimas yra arti grandinės patrauklumo centro. Paprastame bendro šaltinio stiprintuve, vartų-drenažo talpa dauginama iš įtampos stiprinimo, todėl įėjimas pasirodo daug labiau talpinantis ir siaurina didelės dažnių atsaką. Kaskadinėje struktūroje žemesnio tranzistoriaus drenažo įtampa juda tik šiek tiek, todėl ta talpa nebėra dauginama taip agresyviai. Nauda nėra tik tvarkingas rezultatas ant popieriaus. Augant dažniui, ši skirtumas dažnai atskiria etapą, kuris vis dar elgiasi disciplinuotai, nuo to, kuris pradeda prarasti stiprinimą ir fazės maržą anksčiau, nei dizaineris norėtų.

Kita plačiai vertinama funkcija yra išvesties varžos padidėjimas. Kadangi aukštasis tranzistorius uždengia žemesnįjį prietaisą nuo tiesioginio išvesties įtampos svyravimo, mažos signalų varža, matoma išvestyje, tampa daug didesnė nei vieno tranzistoriaus etape. Didelė išvesties varža leidžia tam pačiam signaliniam srautui generuoti didesnę išvesties įtampą per apkrovą, kas palaiko didesnį įtampos stiprinimą. Tai yra viena iš priežasčių, kodėl kaskadinės struktūros taip dažnai pasirodo integruotoje analoginėje apdaroje, kur daugiau intriziško stiprinimo iš kuklios įrenginio galimybės gali jaustis labiau kaip išgyvenimas nei optimizavimas.

Tuo pačiu metu grandinė atneša praktinius ribojimus, kurie nusipelno paprasto pripažinimo. Sukrauti tranzistoriai turi turėti pakankamai įtampos kiekvienam įrenginiui, kad abu veiktų jų numatytoje srityje. Jei siūloma energija yra per maža, vienas tranzistorius gali palikti saturaciją arba aktyvų veikimą, o numatomas stiprinimo pranašumas gali netikėtai dingti. Ši problema tampa ypač matoma mažo įtampos CMOS procesuose. Daug pirmųjų dizainų atrodo gerai principu, tačiau žlunga per šalinimo patikrinimą, nes per daug vidinės įtampos jau buvo sunaudota prieš naudingą išvesties svyravimą. Tas momentas dažnai būna liūdnai priminimu, kad topologija viena pati neišgelbės nerūpestingo įtampos biudžeto.

Įėjimo-išėjimo izoliacija yra dar vienas stiprus kaskados aspektas. Kadangi įėjimo tranzistorius yra izoliuotas nuo didelių išvesties įtampos judesių, atvirkštinis sujungimas iš išvesties į įėjimą yra daug silpnesnis nei vieno etapo stiprintuve. Tai pagerina prognozuojamumą, ypač dideliame dažnyje, kur parazitinės talpos ir nenorimos grąžinimo keliai dažnai dominuoja elgesį daugiau, nei kas nors iš pradžių nori pripažinti. Atsargiuose išdėstymuose nauda tampa dar įtikinamesnė. Grandinės topologija teoriškai gali sumažinti sujungimą.

• Keliavimas turi palaikyti tą pačią tikslą

• Įrenginių vieta turi palaikyti tą pačią tikslą

• Parazitų kontrolė turi palaikyti tą pačią tikslą

Naudingas būdas interpretuoti kaskadą yra žiūrėti į ją kaip į srovės apdorojimo struktūrą, o ne kaip į įtampos stiprinimo etapą įprastoje supaprastintoje prasmėje. Žemesnioji tranzistorius juto ir moduliuoja srovę. Aukštasis tranzistorius saugo tą srovę nuo trikdžių ir leidžia ją paversti didesne išvesties įtampa didelės varžos mazge. Ši perspektyva dažnai lemia švaresnį dizaino sprendimą, ypač kai stiprinimas, pralaidumas ir išvesties svyravimas yra vertinami tarp konkuruojančių stiprintuvo topologijų.

Sulenkto kaskados stiprintuvas

Sulenkto kaskados stiprintuvas išlaiko centrines kaskados idėjas, tuo pačiu palengvindamas vieną iš labiausiai užsitęsusių ribojimų: įtampos galimybę. Vietoj to, kad tiesiogiai sukrauti visus tranzistorius viename vertikaliame signalo kelyje, sulenktas variantas nukreipia signalinę srovę per priešingos polarumo įrenginius. Todėl srovė yra sulenkta į kitą šaką, kur bendro vartų arba bendro bazės veiksmas vis dar suteikia didelę išvesties varžą ir stiprų stiprinimą. Tai daro šią topologiją ypač patrauklią, kai energijos įtampa palieka mažai vietos patogiam sukrovimui.

Pagrindinė sulankstyto formato atrakcija yra ta, kad ji sumažina galvos aukščio naštą, neatsisakydama pagrindinio kasodo principo. Tradiciniame kasode keli transistoriai gali likti prisotinti tuo pačiu metu tame pačiame srovės kelyje. Moderniose žemos įtampos aplinkose toks reikalavimas gali sunaudoti daugiau įtampos, nei dizainas gali sau leisti be įtampos kitur. Sulankstyta architektūra perdistribuoja signalų kelią, kad didesnė dalis prieinamos energijos būtų naudojama efektyviau. Tam ir tapo įprasta sprendimo priemone žemos įtampos analoginių IC dizaino srityje, ypač operaciniuose stiprintuvuose ir jutiklių sąsajų grandinėse.

Sulankstyto kasodo privalumas taip pat yra tai, kad jis dažnai siūlo praktišką pusiausvyrą tarp stiprinimo, greičio ir įėjimo bendrojo režimo lankstumo. Daugelyje stiprintuvų branduolių dizaineris turi nuspręsti ne tik tai, kiek stiprinimo norima, bet ir kokį įėjimo įtampos diapazoną reikia toleruoti bei kiek išeities svyravimo turėtų likti. Sulankstyta strategija padeda susitaikyti su šiais reikalavimais šiek tiek elegantiškiau. Ji nepašalina kompromisų.

• Ji juos perdistribuoja

• Ji juos atskleidžia aiškiau

• Ji dažnai palengvina jų sudarymą

Daugeliu atvejų tokia pusiausvyra yra naudingesnė nei vienos parametro pateikimas išskirtinai.

Tai pasakius, ši topologija nėra be sąnaudų. Sulankstyti kasodo stiprintuvai paprastai apima daugiau šakų, daugiau srovės šaltinių ir daugiau vidinių mazgų nei paprastesnės vieno etapo struktūros. Šie priedai gali padidinti dizaino sudėtingumą, energijos suvartojimą ir triukšmo indėlį, jei jais nesirūpinama atsargiai. Praktikoje papildomi komponentai taip pat sukuria daugiau galimybių neatitikimams ir parazitiniams talpoms paveikti našumą nepageidaujamu būdu. Sulankstytas kasodas linkęs atlyginti disciplinuotą srovės planavimą ir kantrų mažo signalo patikrinimą. Kai šie detalės yra ignoruojamos, topologija gali prarasti didelę savo patrauklumo dalį ir virsti dizainu, kuris priešinasi stabilizavimui ir atsisako būti optimizuotas elegantiškai.

Kitas sulankstyto kasodo privalumas yra jo naudingumas kaip vieno dominuojančio stiprinimo etapo tikslumo stiprintuvuose. Kadangi jis gali suteikti aukštą stiprinimą ir santykinai platų juostos plotį viename pagrindiniame etape, dažnio kompensacija dažnai yra valdomesnė nei daugiaetapėse architektūrose. Tai padeda paaiškinti, kodėl jis taip dažnai pasirodo operaciniuose stiprintuvuose, kurie turi išlikti stabilūs, vairuojant vėlesnius etapus ar vidutines talpines apkrovas. Daugelio sėkmingų dizainų tikrasis sulankstyto kasodo privalumas slypi ne tik jo intrinzinėje veikloje, bet ir tame, kaip jis palengvina bendro stiprintuvo uždarymą, srovės tiekimą ir kompensaciją, laikantis realių energijos apribojimų. Dizaineriai linkę vertinti tokio tipo bendradarbiavimą iš topologijos, nes tai sumažina vėlesniam korekcijai reikalingo grubaus jėgos darbo kiekį.

Plačiau žiūrint, sulankstytas kasodas atspindi tvirtą dizaino instinktą analoginėje technologijoje: kai tiesioginis stakimas reikalauja per daug įtampos, signalų kelias gali būti pertvarkytas, o ne atsisakyta. Ši idėja išlaikė šią topologiją aktualią per kelias kartas procesų technologijose. Tai nėra vien žemos įtampos sprendimas.

• Tai architektūrinė reakcija į ribotą įtampą

• Tai palaiko stiprinimą, nesižengdama kontrolės

• Tai palaiko greitį, nesukeldama perteklinės nestabilumo

• Tai išlieka gerai suderinta su praktiniais analoginio dizaino reikalavimais

Kasodo Stiprintuvo Savybės ir Veikimas

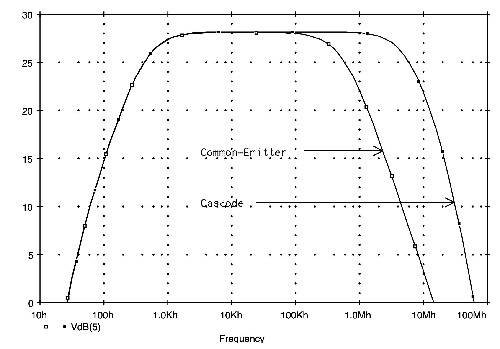

Didelės Dažnio Elgsena Kasodo Stiprintuvo

Kodėl didelės dažnio našumas dažnai prastėja paprastesniuose etapuose

Kasodo stiprintuvas yra plačiai vertinamas dėl to, kaip jis tvarko didelės dažnio veikimą neįprastai ramiai. Pagrindiniame bendro emiterio ar bendro šaltinio etape įtampos stiprinimas dažnai pradeda mažėti kylant dažniui, o tas sumažėjimas retai kitiems, kurie praleido laiką su realiomis grandinėlėmis, kelia nuostabą.

Šį elgesį paprastai lemia keli veiksniai:

• Vidiniai parazitinių talpų

• Talpos, jungiančios įėjimo ir išeities mazgus

• Neplanuotos grįžtamosios jungtys

• Auganti fazių poslinkis aukštesnėje dažnyje

• Progresyvus veiksmingo stiprinimo praradimas

• Ankstyvas juostos pločio apribojimas

Kai šie efektai kaupiasi, stiprintuvas nebėra reaguoja su ta pačia aiškumu, kokį jis demonstruoja vidurinėje juostoje. Kas teorijoje pasirodo valdomas, praktikoje gali tapti varginančiai nelygus matavimuose, ypač kai dažnio diapazonas stumiama už patogių ribų.

Kaip kasodo konstrukcija reaguoja į problemos šaltinį

Kasodas sprendžia šią problemą ten, kur paprastai prasideda nemalonumai. Apatinis tranzistorius tarnauja kaip pagrindinis įėjimo prietaisas, o viršutinis tranzistorius laiko apatinio prietaiso kolektoriaus arba drenažo įtampą beveik pastovią.

Tas išdėstymas keičia elektrines sąlygas labai apgalvotai. Kadangi tarpinis mazgas nebedaro didelių signalo svyravimų, parazitinė talpa, prijungta prie to mazgo, turi daug mažiau galimybių grąžinti išėjimo variacijas į įėjimo pusę. Praktikoje tai gerokai silpnina Millerio efektą, kuris dažnai yra pagrindinė priežastis, lemianti didelės dažnio nuosmukį vieno etapo stiprintuve.

Ką tai reiškia realiame stiprintuvo elgesyje

Kai Millerio efektas sumažinamas, dominuojantis didelės dažnio pole pakyla aukštyn. Naudojama juosta plečiasi toliau, o stiprinimas išlieka plokštesnis per platesnį dažnio diapazoną.

Štai kodėl kasakodas taip dažnai pasirodo:

• RF priekiniai galai

• Plati juostos analoginiai keliai

• Tikslūs didelio greičio etapai

Patrauklumas nėra tik tas, kad stiprintuvas gali pasiekti didesnį dažnio ribą. Perspėjantis pranašumas yra tas, kad jis tendencija išlaikyti tvarkingą ir prognozuojamą stiprinimą prieš tai, kol ta riba yra pasiekta. Praktiniame projekte tas skirtumas turi tikrą svorį, nes plati teorinė juosta siūlo ribotą komfortą, jei stiprinimas jau pradėjo blukti per numatytą veikimo diapazoną.

Didelės dažnio signalo vientisumas už mažos signalo juostos

Kasakodas taip pat pagerina signalo elgesį dideliame dažnyje platesniu požiūriu nei tik juosta. Kylant dažniui, išdėstymo parazitinės, prietaiso talpos ir tarpinio jungimo dažnai pradeda daryti poveikį našumui subtiliais, kaupiamais būdais, kurie kartais būna erzinantys diagnostikai.

Kasakodas padeda apriboti tą jautrumą, sumažindamas, kaip stipriai įėjimo tranzistorius reaguoja į sutrikimus, kilusius iš išėjimo pusės. Dėl to matuojamas elgesys dažnai lieka arčiau pradinių skaičiavimų. Dizaineriai, turintys didelę praktinę patirtį, linkę vertinti šią savybę, nes tai sumažina galimybę, kad grandinė elgsis mandagiai analizėje, tačiau taps kaprizinga ant suolo.

Išėjimo inversija ir daugiau atskleidžiantys pasisakymai

Įprastiniuose įgyvendinimuose bendras išėjimas išlieka inversuotas atžvilgiu įėjimo. Nepaisant to, tas detalė paprastai yra antraeilis.

Didesnė reikšmė yra ta, kad kasakodas išlaiko naudingą stiprinimą ir švaresnį dažnio elgesį tose srityse, kur paprastas vieno etapo stiprintuvas jau parodys:

• Pastebimas nuosmukis

• Fazės degradacija

• Padidėjęs jautrumas parazitinėms įtakoms

Kasakodo stiprintuvo stabilumo ypatybės

Kodėl nestabilumas pasireiškia greituose, didelio stiprinimo grandinėse

Kasakodo stiprintuvas taip pat pripažįstamas dėl savo tvarkingo stabilumo elgesio. Didelės dažnio ir didelio stiprinimo grandinėse nestabilumas retai kyla iš vienos dramatiškos priežasties. Dažniau jis vystosi iš kelių mažesnių sąveikų, kurios kaupiasi viena ant kitos, kol etapas tampa sunkiai pasitikimu.

Tipiniai prisidėjimai apima:

• Parazitinės talpos

• Impedancijos neatitikimai

• Bias variacijos

• Neplanuotos atsiliepimo takai

Kasakodas padeda valdyti šias sąveikas, padalindamas atsakomybes tarp dviejų tranzistorių ir ribodamas didelius įtampos svyravimus jautriausiame vidiniame mazge.

Atgalinės įtakos slopinimas iš išėjimo pusės

Apatinis tranzistorius veikia su beveik fiksuota kolektoriaus arba drenažo įtampa. Ši sąlyga sumažina laipsnį, iki kurio išėjimo pusės pokyčiai gali pakeisti įėjimo prietaiso elgesį.

Paprastame etape didelis išėjimo įtampos judėjimas gali grįžti atgal per prietaiso talpas ir pertvarkyti akivaizdžią įėjimo reakciją. Kasakode tas mechanizmas yra stipriai slopinamas. Rezultatas signalų kelias elgiasi su didesniu nuoseklumu ir daug mažiau staigmenų, kai dažnis didėja, kas būtent yra tas disciplinos lygis, kurį inžinieriai linkę vertinti po darbo su mažiau bendradarbiaujančiomis topologijomis.

Izoliacija, teikiama viršutiniu tranzistoriumi

Viršutinis tranzistorius dar labiau pagerina stabilumą, apsaugodamas įėjimo prietaisą nuo išėjimo pusės įtampos svyravimų. Tai padidina įėjimo-išėjimo izoliaciją ir sumažina nepageidaujamas sąveikas tarp šaltinio ir apkrovos tinklų.

Praktiniame projekte tai dažnai padaro šias užduotis mažiau trapias:

• Atitikimas

• Derinimas

• Bias koregavimas

Tas pranašumas tampa ypač akivaizdus, kai simuliacijos rezultatai iš pradžių atrodo švarūs, bet realių plokštelių parazitinės ir komponentų tolerancijos pradeda atskleisti silpnąsias vietas. Kasakodas dažnai siaurina tą spragą tarp idealių analizės ir fizinio įgyvendinimo, kas gali sutaupyti daug vėlyvųjų perdirbimų.

Bias elgesys keičiančiomis signalo sąlygomis

Bias stabilumas taip pat nusipelno kruopščios dėmesio. Kadangi apatinis prietaisas patiria mažiau įtampos variacijų, jo veikimo tašką lengviau išsaugoti, keičiantis signalo sąlygoms.

Tai nesumažina poreikio kruopščiai sukurti šališkumą. Tačiau tai sumažina galimybę, kad normalūs išėjimo svyravimai pastūmės įėjimo tranzistorių į mažiau linijinę arba mažiau nuspėjamą sritį. Gerai įvykdytame etape tai paprastai lemia stabilius transkonduktansus, nuoseklesnį pelną ir mažesnį su vidine darbo taško drifte susijusį iškraipymą.

Sumažinta osciliacijos rizika

Sumažinta osciliacijos rizika ypač išryškėja greituose analoginiuose ir RF sistemose. Etapas gali pasiūlyti pakankamai pelno popieriuje ir vis tiek nesugebėti praktikoje, jei paslėpti grįžtamieji keliai sukelia virkštelės arba save-osciliaciją.

Kaskodė riboja stiprių vidinių grįžtamųjų ryšių susidarymą, kol jie netampa trikdančiais. Todėl jos stabilus elgesys nėra laimingas šalutinis poveikis. Jis tiesiogiai kyla iš to, kaip topologija apriboja jautrius įtampų svyravimus vietose, kurias lengviau kontroliuoti.

Platesnis dizaino požiūris į stabilumą

Naudingas būdas pažiūrėti į kaskodę yra tas, kad ji daro daugiau nei kelia skaičių našumo tikslus. Ji nustato struktūrą stiprintuvo vidiniam elgesiui.

Ta struktūrinė disciplina dažnai yra tai, kas suteikia dizainui profesionalų apdailą. Stabilūs circuitai retai yra tie, kurie turi agresyviausią žalią pelną; dažniau tai yra tie, kur kiekvienas mazgas leidžiamas daryti tik tai, ko circuitas iš jo reikalauja, be perteklinės judėjimo ir be paslėptų sąveikų, laukiančių atsiskleisti vėliau.

Kaskodinio stiprintuvo privalumai ir apribojimai

Pagrindiniai privalumai

Kaskodinis stiprintuvas siūlo savybių derinį, kurio sunku pasiekti iš paprasto vieno etapo dizaino. Šie privalumai kyla iš vienos bendros principo: vienas tranzistorius apdoroja įėjimo signalą, o kitas riboja perteklinį įtampos svyravimą jautriame tarpine taške.

Tipiniai privalumai apima:

• Didelis įtampos pelnas

• Didelė išėjimo varža

• Platus pralaidumas

• Stiprus įėjimo-išėjimo izoliacija

• Pagerintas aukštos dažnių stabilumas

Kas tai daro ypač malonu iš dizaino perspektyvos, yra tai, kad šios savybės nesusigaudo per pataisų kratinį. Jos auga natūraliai iš pačios topologijos.

Jos didelis įtampos pelnas ypač patrauklus analoginiuose statiniuose, kur be papildomo pelno pageidaujama be perteklinės grįžtamosios ryšio sudėtingumo. Didelė kaskodinio išėjimo varža taip pat natūraliai derinama su srovės šaltinio apkrovomis, aktyviomis apkrovomis ir pelno etapais integruotose grandinėse.

Daugelyje IC aplinkų tai išverčiama į labai praktišką privalumą: pelnas dažnai gali būti didinamas žymiai, neprivertus circuito į sudėtingesnę daugiaetapę formą. Dizaineriams, bandantiems subalansuoti našumą, plotą ir įgyvendinimo pastangas, tas mainas gali pasijusti gaivinančiai efektyvus.

Platus pralaidumas yra viena iš labiausiai žinomų kaskodinės topologijos naudingumų. Sumažindama Millerio efektą, ji vengia vieno iš nuolatinių dažnių apribojimų, randamų bendro kolektoriaus ir bendro šaltinio stiprintuvuose.

Tai daro kaskodę puikiai tinkančią:

• RF stiprintuvams

• Juostos plačių analoginių grandinių

• kitiems circuitams, reikalaujantiems tiek pelno, tiek greičio

Tokiose aplinkose net vidutinė parazitinių valdymo tobulinimas gali sukurti sisteminį pranašumą, kuris jausis daugiau svarbus nei panašiai vidutinis nominalaus pelno padidėjimas. Toks rezultatas dažnai aiškesnis aparatinėje įrangoje, nei pirmą kartą pasirodo lygtyse.

Kaskodė taip pat suteikia stiprią izoliaciją tarp įėjimo ir išėjimo. Tai ypač naudinga sistemose, kuriose išėjimo apkrovos, derinimo tinklai ar gretimi etapai gali kisti.

Geresnė izoliacija reiškia, kad įėjimo charakteristikos yra mažiau sutrikdytos išėjimo pusės pokyčių, kas padeda išsaugoti:

• Pelno

• Pralaidumą

• Nuspėjamą impedanso elgseną

Praktikoje tai dažnai sutrumpina derinimo pastangas plėtojant, ypač kai supančioji circuitas yra tankus arba dirba arti savo dažnių ribų. Toks nuspėjamumas dažniausiai vertinamas ne tik teorijoje, bet long ir kruopščiuose tobulinimo valandose, kurių tikroji aparatinė įranga dažnai reikalauja.

Kitas patrauklus bruožas yra lankstumas. Kaskodinė struktūra pasirodo įtampos stiprintuvuose, srovės veidrodžiuose, diferencinėse porose, transimpedanziniuose etapuose, maišytuvuose, imtuvo priekinėse dalyse ir daugelyje kitų analoginių subsistemų.

Įprasti nustatymai apima:

• Įtampos stiprintuvai

• Srovės veidrodžiai

• Diferencinės poros

• Transimpedanziniai etapai

• Maišytuvai

• Imtuvo priekinės dalys

Mikserių ir imtuvų projektuose, įskaitant superheterodino architektūras, skirtingi signalai gali būti taikomi skirtingiems tranzistoriams, kad konversija ir amplifikacija vyktų efektyviai toje pačioje bendroje struktūroje. Ši galimybė palaikyti kelias analogines funkcijas, neatsisakant pagrindinės topologijos, padeda paaiškinti, kodėl kaskoda išlieka tokia ilgalaikė dizaino schema.

Plačiau žvelgiant į dizainą, kaskoda dažnai yra patraukli, nes ji gerina našumą per topologiją, o ne tik per korekciją. Tai paprastai lemia švaresnį ir patvaresnį sprendimą.

Kai juostos plotis ir stabilumas natūraliai kyla iš grandinės struktūros, dizainas dažnai išlieka tvirtesnis nei tas, kuris pasiekia panašius rezultatus tik po to, kai buvo pridėta kompensacija, kad būtų kontroliuojamos esamos silpnybės.

Pagrindinės ribos

Akivaizdžiausia kaskodos stiprintuvo riba yra įtampos tarpas. Kadangi du tranzistoriai yra sušalti vertikaliai, kiekvienas prietaisas turi turėti pakankamai įtampos, kad liktų savo numatytos veikimo zonos, pvz., sočiųjų būsenos FET'ams arba aktyvaus režimo BJT'ams.

Tai sukuria keletą tiesioginių pasekmių:

• Aukštesnis minimalus energijos tiekimo įtampos reikalavimas

• Mažiau laisvės paskirstant įtampą

• Didesnė įtampos svyravimų biudžeto našta

Palyginti su paprastesne vieno tranzistoriaus scena, kaskoda prašo daugiau vietos veikti, o ši poreikiai gali paveikti visą dizainą nuo pat pradžių.

Ši riba tampa daug akivaizdesnė mažos įtampos dizainuose. Kai prieinama energija yra maža, gali nebūti pakankamai įtampos abiejose tranzistoriuose, tuo pačiu išsaugant tinkamą išėjimo svyravimą.

Šiomis sąlygomis teorinės kaskodos stiprybės gali prarasti praktinę jėgą, nes grandinė gali kentėti nuo:

• Sumažinto dinaminio diapazono

• Nukrypimo nuo numatytos veikimo zonos sunaudojant signalus

• Griežtų svyravimo apribojimų

Dėl šios priežasties pagrindinė kaskoda dažnai yra mažiau patraukli šiuolaikinėje mažos įtampos aplinkoje, nebent būtų naudojamos alternatyvos, tokios kaip sulenkta kaskoda.

Pagrindimas įveda kitą sunkumo lygį. Kadangi abu tranzistoriai turi būti nustatyti teisingai, pagrindimo tinklas turi atitikti daugiau sąlygų, nei tai būtų vieno etapo stiprintuve.

Šios sąlygos paprastai apima:

• Srovės lygis

• Įtampos paskirstymas

• Įrenginio pervažiuojama įtampa

• Laukiamas signalo svyravimas

Visi jie turi likti suderinami. Maži klaidų šiuose santykiuose gali sumažinti išėjimo svyravimą, silpninti linijinį veikimą arba net neleisti vienam prietaisui veikti teisingai. Realiame dizaino darbe dažnai ten, kur iš pradžių elegantiška kaskoda pradeda atskleisti kompromisus, kuriuos lengviau ignoruoti grynai konceptualioje diskusijoje.

Kaskoda taip pat gali riboti išėjimo svyravimą. Kadangi vidiniai mazgų įtampos yra specialiai apribotos, kad palaikytų stabilų ir plačią juostos elgseną, išėjimas gali nesikeisti taip laisvai, kaip tai būtų etape, optimizuotame daugiausia dideliam signalo svyravimui.

Tai nesumažina topologijos pranašumo. Tai tiesiog rodo, kad kaskoda nėra universalus idealas. Ji geriausiai tarnauja, kai įtaka, greitis ir izoliacija yra svarbesni už didžiausio galimo svyravimo gavimą iš labai riboto tiekimo.

Taip pat gali būti didesnė jautrumo įtampos šaltinio kokybei rizika tikslumo arba didelio greičio taikymuose. Jei viršutinis prietaisas yra prastai pagrinduotas, triukšmas, svyravimas ar energijos tiekimo svyravimas gali paveikti viso etapo veikimą.

Galimi pablogėjimo šaltiniai apima:

• Pagrindimo triukšmas

• Pagrindimo svyravimas

• Energijos tiekimo svyravimas

• Išdėstymo silpnybės

Pačią topologiją yra labai pajėgi, tačiau ji neatsiprašo silpno palaikomojo dizaino. Daugelio subrendusių įgyvendinimų sėkmės dalis kyla iš kruopštaus pagrindimo generavimo ir disciplinuoto išdėstymo, o ne iš tranzistorių poros vien.

Subalansuota išvada yra ta, kad kaskodos stiprintuvas nėra tiesiog geresnis stiprintuvas kiekviename kontekste. Tai specializuota topologija, turinti aiškiai apibrėžtą rolę.

Jis ypač gerai veikia, kai dizaino tikslai apima:

• Didelį pelną

• Plačią juostą

• Tvirtą izoliaciją

Jis tampa mažiau patrauklus, kai:

• Energijos tiekimo įtampa yra griežtai ribota

• Dideli signalo svyravimai dominuoja specifikacijoje

Protingiausias kaskodos naudojimas yra tas, kad aiškiai atpažįstamos šios ribos ir pasirenkama topologija, kurios stiprumai natūraliai atitinka grandinės reikalavimus.

Išvada

Kascode stiprintuvai yra naudingi, kai circuit reikia didesnio stiprinimo, platesnio juostos pločio, geresnio izoliacijos ir stipresnio stabilumo nei vieno etapo stiprintuvas gali teikti. Jų našumas priklauso nuo tinkamo nustatymo, įtampos rezervuarų, įrenginių suderinamumo ir išdėstymo kontrolės. Teisingai suprojektuoti, jie suteikia prognozuojamą aukšto dažnio ir tikslų analoginį našumą.

Dažnai užduodami klausimai [FAQ]

1. Kodėl Millerio efekto sumažinimas yra toks svarbus aukšto dažnio stiprintuvo dizainui?

Millerio efektas didina akivaizdžią įėjimo talpą tranzistoriaus etape, kas gali žymiai sumažinti juostos plotį ir aukšto dažnio stiprinimą. Kascode stiprintuvas minimalizuoja šį efektą, išlaikydamas įtampą žemesnio tranzistoriaus išvesties mazge beveik pastovią. Tai leidžia stiprintuvui išlaikyti stipresnį stiprinimą ir geresnį dažnių atsaką nei palyginamam vieno etapo dizainui.

2. Kodėl analoginiai IC dizaineriai dažnai naudoja kascode struktūras, kad padidintų įtampos stiprinimą?

Kascode stiprintuvas suteikia daug didesnį išvesties varžą nei vieno tranzistoriaus etapas. Didesnis išvesties varža leidžia tam pačiam signalui generuoti didesnę išvesties įtampą, kas lemia didesnį įtampos stiprinimą. Tai daro kascode ypač vertingą integruotose grandinėse, kur maksimalus stiprinimas iš ribotų įrenginių našumo dažnai yra pagrindinis dizaino tikslas.

3. Kaip sulankstytas kascode stiprintuvas išsprendžia įtampos rezervuarų apribojimus įprastame kascode?

Sulankstytas kascode nukreipia signalo srove per priešingos poliškumo įrenginius, o ne sudėdamas visus tranzistorius į vieną vertikalią kelią. Šis išdėstymas sumažina įtampos, reikalingos per kiekvieną įrenginį, kiekį, išlaikant daugelį kascode architektūros stiprinimo ir juostos pločio pranašumų. Dėl to sulankstyti kascode plačiai naudojami žemos įtampos analoginiuose ir operaciniuose stiprintuvų dizainuose.

4. Kodėl kascode stiprintuvas paprastai siūlo geresnį stabilumą nei paprastas bendras emiteris arba bendras šaltinio etapas?

Kascode sumažina nepageidaujamą grįžtamąjį ryšį tarp išvesties ir įėjimo, izoluodamas įėjimo tranzistorių nuo didelių išvesties įtampos svyravimų. Tai sumažina parazitinių talpų įtaką, sumažina oksidacijos tikimybę ir padeda išlaikyti prognozuojamą stiprinimą ir fazės elgesį aukštesniais dažniais. Rezultatas yra stabilus stiprintuvas, kurį lengviau derinti ir optimizuoti.

5. Kokius veiksnius turėtų įvertinti inžinieriai prieš pasirinkdami kascode stiprintuvo topologiją?

Inžinieriai turėtų apsvarstyti stiprinimo reikalavimus, juostos pločio tikslus, energijos tiekimo įtampos apribojimus, išvesties svyravimo reikalavimus, nustatymo sudėtingumą ir stabilumo tikslus. Kascode yra labai efektyvus, kai prioritetai yra didelis stiprinimas, platus juostos plotis ir stipri įėjimo-išėjimo izoliacija. Tačiau jo padidėjęs įtampos rezervuarų reikalavimas ir sudėtingesnė nustatymo sąlyga gali padaryti kitas stiprintuvų topologijas tinkamesnes žemos įtampos ar didelių signalų taikymams.
