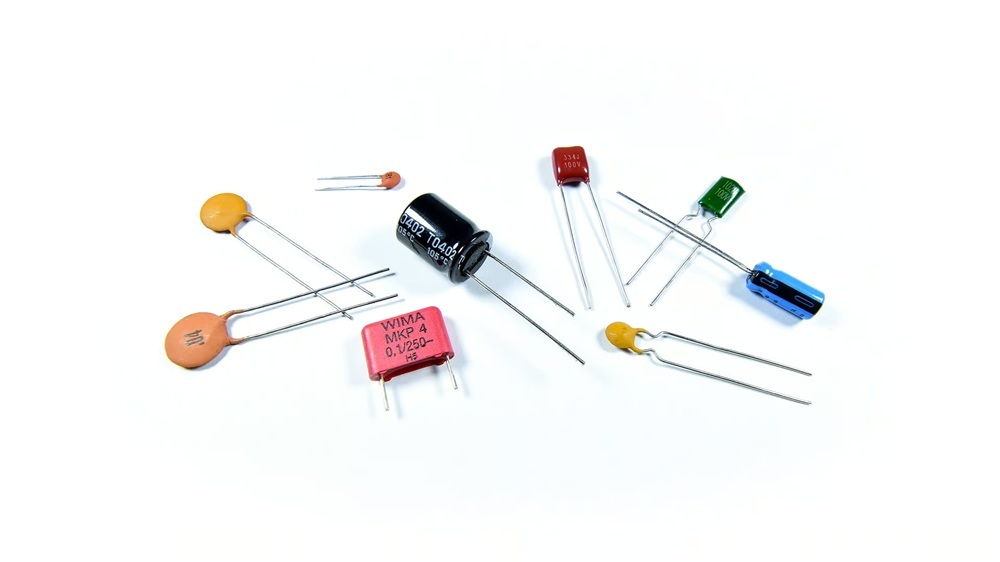

Kondensatorių paaiškinimas: tipų, veikimo ir taikymo vadovas

Kondensatoriai yra pagrindiniai elektroniniai komponentai, kurie kaupia ir išleidžia elektros krūvį, kad palaikytų daugelį svarbių grandinės funkcijų.Jų talpa, dielektrinė medžiaga, dydis ir konstrukcija lemia, kaip jie atlieka filtravimą, sujungimą, laiką, energijos kaupimą ir įtampos stabilizavimą.Straipsnyje paaiškinama, kaip veikia kondensatoriai, aprašomos pagrindinės kondensatorių kategorijos ir pabrėžiami naujausi medžiagų, patikimumo, miniatiūrizavimo ir efektyvumo patobulinimai.Tai taip pat parodo, kodėl šiuolaikiniame elektroniniame projekte svarbu tinkamas pasirinkimas, eksploatavimo sąlygos ir priežiūra.

Katalogas

Kondensatorių tyrinėjimas

Kondensatoriai yra esminiai elektroninių grandinių elementai, žinomi dėl jų gebėjimo kontroliuojamai kaupti ir išleisti elektros krūvį.Valdydami elektros energiją, jie įtakoja grandinės elgesį per savo kiekybinę charakteristiką, vadinamą talpa.Ši charakteristika matuoja krūvį, esantį esant 1 volto nuolatinės srovės potencialo skirtumui, ir išreiškiama faradais (F).Tačiau dėl to, kad daugeliu atvejų faradai yra nepraktiški, dažniausiai naudojami mažesni įrenginiai, tokie kaip mikrofaradai (µF), nanofaradai (nF) ir pikofaradai (pF):

• 1 F lygus 1 000 000 µF.

• 1 µF yra lygus 1 000 nF arba 1 000 000 pF.

Kondensatorių universalumas leidžia juos integruoti į įvairias programas.Jie veikia kaip kliūtys nuolatinės srovės srovei, tuo pačiu leidžiant kintamosios srovės signalams tekėti, kaupti energijos tiekimo įkrovą ir stabilizuoti signalus per filtravimą.Mažesni kondensatoriai dažnai naudojami aukšto dažnio sistemose, tokiose kaip generatoriai ir radijo imtuvai, kur tikslumas yra labai svarbus.Kita vertus, didesni kondensatoriai puikiai tinka didesnio energijos kaupimo ir galios filtravimo scenarijams, pagerindami našumą sistemose, kurioms reikalingas stabilus energijos tiekimas.Tokios naujovės kaip daugiasluoksniai keraminiai kondensatoriai (MLCC) pristato kompaktiškus, didelės talpos sprendimus, praplečiančius jų naudingumą suvaržytuose dizainuose.Tuo tarpu elektrolitiniai kondensatoriai, turintys savo poliarizuotą prigimtį, ir toliau yra būtini atliekant tikslines funkcijas.Net ir naudojant patobulintas medžiagas ir dizainą, norint išvengti gedimų, montavimo metu vis tiek reikia tinkamai orientuotis.

Kondensatoriai veikia per du pagrindinius procesus:

• Įkrovimas: Elektros energija kaupiama kaip elektrinis laukas tarp dviejų laidžių plokščių, atskirtų dielektrine medžiaga.
• Išsikrovimas: Ši sukaupta energija išleidžiama atgal į grandinę ir taip prisidedama prie elektros srauto.

Šie du procesai yra ne tik teoriniai, bet ir stebimi daugelyje praktinių scenarijų:

• Maitinimo adapteriuose žemo dažnio triukšmingumą sukelia netinkamai vardiniai arba sukonfigūruoti filtravimo kondensatoriai.
• Garso sistemose filtrų kondensatoriai palaiko pastovią galią, kad išvengtų pertrūkių netikėtų apkrovos svyravimų metu, tiesiogiai padidindami garso tikslumą ir stabilumą.

Daugelio kondensatorių programų pagrindas yra „kintamos srovės praleidimo blokuojant DC“ principas.Pagrindiniai naudojimo būdai:

• Signalo sujungimas: DC lygių izoliavimas tarp grandinės etapų, leidžiant perduoti kintamosios srovės signalus.
• Apeiti tinklus: Nepageidaujamų dažnių aplenkimas, kad būtų išsaugotas signalo aiškumas.
• Programų filtravimas: išlygina maitinimo šaltinio triukšmą ir stabilizuoja išėjimus.

Kondensatorius nuolat įkrauna ir iškrauna kintamosios srovės signalus.Šis elgesys palaiko veikimą tiek skaitmeninėse, tiek analoginėse sistemose.Šis efektas naudojamas įtampos izoliacijai, signalo valdymui ir triukšmo mažinimui pasiekti.Ryšio sistemos dažnai naudoja kondensatorių matricas, kad pagerintų signalo kokybę, parodydamos šių komponentų svarbą.

Naujoms technologijoms reikalingi kondensatoriai, kurie yra vis kompaktiškesni, tvirtesni ir efektyvesni energiją.Naujausi pažanga apima:

• Daugiasluoksniai keraminiai kondensatoriai (MLCC) : Naudojant pažangias keramines medžiagas, kad būtų užtikrinta didelė talpa miniatiūrinėmis formomis, maitinimas naudojant tokius įrenginius kaip išmanieji telefonai, automobilių elektronika ir nešiojami įrenginiai.
• Patobulintas dielektrikas: Skatinti didesnį energijos tankį ir geresnį šilumos valdymą, suderinant su šiuolaikiniais efektyvumo ir patikimumo poreikiais siauresnėse erdvėse.

Svarbūs veiksniai, tokie kaip temperatūros pokyčiai, lygiavertė serijinė varža (ESR) ir talpos tolerancija, yra kruopščiai apsvarstyti.Šių parametrų reguliavimas padeda kondensatoriams gerai veikti skirtingomis ir sudėtingomis sąlygomis, todėl jie yra veiksmingi sprendimai sudėtingose ​​sistemose.

Kondensatoriaus veikimo valdymas dažnai prasideda nuo jo apribojimų įvertinimo.Pavyzdžiui:

• Elektrolitiniai kondensatoriai: Laikui bėgant, dėl jų elektrolito išgaravimo yra linkę degraduoti, pabrėžiant periodinės priežiūros svarbą esant dideliam stresui.
• Eksploatavimo sąlygos: Gamintojų gairėse nurodomi parametrai, įskaitant leistinus temperatūros diapazonus, bangavimo srovę ir aplinkos sąlygas, kurių reikia laikytis siekiant išvengti ankstyvų gedimų.

Kondensatorių kategorijos

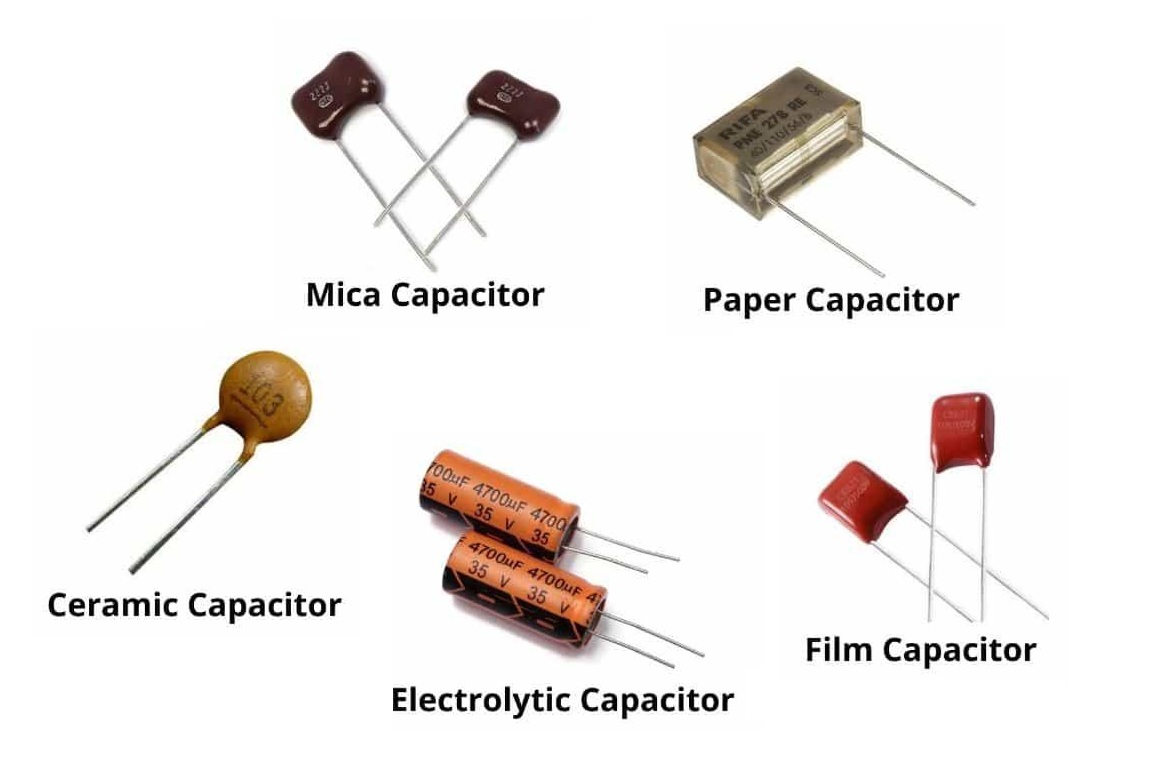

Fiksuoti kondensatoriai

Stacionarieji kondensatoriai turi iš anksto nustatytą talpos vertę, kurią nustato jų dielektrinės medžiagos, todėl jie tinka įvairiems elektroniniams tikslams.Įvairios dielektrinės parinktys optimizuoja veikimą pagal konkrečius poreikius, įskaitant keramikos, žėručio, popieriaus, plėvelės ir elektrolitinius tipus.

• Keraminiai kondensatoriai: Keramikiniai kondensatoriai naudoja didelės dielektrinės konstantos medžiagas, tokias kaip bario titanatas, kad patobulintų jų funkcines savybes.Aukšto dažnio keraminės versijos yra pageidaujamos radijo dažnių grandinėse, kur signalo pastovumas lemia taikymo sėkmę, o žemo dažnio modeliai suteikia patikimus sprendimus atliekant nekritinius vaidmenis, pavyzdžiui, apeinant signalus.Monolitiniai keraminiai kondensatoriai (MLCC) patenkina augantį kompaktiškos elektronikos poreikį, subalansuodami miniatiūrizmą su tvirtais talpos ir tankio santykiais.Jų integravimas į tokius sektorius kaip mobiliosios technologijos, ryšių sistemos ir sveikatos priežiūros prietaisai atskleidžia inžinerinio išradingumo suderinimą su reikalavimais.

• Žėručio kondensatoriai: Žėručio kondensatoriai garsėja savo nepajudinamu tikslumu ir ilgaamžiškumu.Dėl jų atsparumo jie yra vertingi aukšto dažnio aplinkoje, ypač norint palaikyti ryšių tinklų virpesių nuoseklumą.Šie komponentai puikiai tinka jautriose derinimo grandinėse, kur nedideli talpos nuokrypiai gali turėti reikšmingų pasekmių signalo stabilumui.Palyginti su alternatyviais tipais, žėručio kondensatoriai yra ypač tinkami ilgalaikėms ir didelio patikimumo programoms, pabrėžiant medžiagų inžinerijos principus, pritaikytus ilgalaikiam funkcionalumui.

• Popieriniai kondensatoriai: Nors šiuolaikiniai dizainai iš esmės pakeitė popierinius kondensatorius pažangiomis plėvelių rūšimis, jų savaiminio gijimo galimybės išlieka naudingos specializuoto naudojimo atvejais, pavyzdžiui, aukštos įtampos įrenginiais.Šie kondensatoriai suteikia įžvalgų apie istorinę dielektrinės technologijos pažangą, perteikdami perėjimą nuo aplinkai pažeidžiamų konstrukcijų prie šiuolaikinių sprendimų, optimizuotų šiluminei tolerancijai ir didesniam patikimumui.

• Plėvelės kondensatoriai: Naudojant specialius plastikinius dielektrikus, tokius kaip poliesteris, polipropilenas ir polistirenas, plėveliniai kondensatoriai užtikrina ilgaamžiškumą ir elektrinę konsistenciją.Šie komponentai yra puikūs sujungimo grandinėse, signalo apėjimo ir laiko nustatymo programose, kur nuspėjamas veikimas yra labai svarbus.Plėvelės kondensatoriai yra svarbūs sistemose, kurioms reikalingas aukštas signalo tikslumas, pvz., garso įrangoje ir pramoninės automatikos valdikliuose, užtikrinant sklandų veikimą ir laikantis griežtų kokybės standartų.

• Elektrolitiniai kondensatoriai: Elektrolitiniai kondensatoriai suteikia reikšmingas talpos vertes, kuriose dominuoja ploni oksido dielektriniai sluoksniai.Nors poliškumo reikalavimai reglamentuoja jų naudojimo apribojimus, naujovės, tokios kaip laidus polimeras ir hibridinės aliuminio elektrolitinės konstrukcijos, sumažino lygiavertį serijos pasipriešinimą (ESR), pagerindamos aukšto dažnio domenų našumą.Taikymas apima energiją taupantį galios valdymą elektrinėse transporto priemonėse ir pažangias maitinimo sistemas, o tantalo pagrindu pagaminti variantai yra būtini kompaktiškiems įrenginiams, kuriems reikalingas neprilygstamas stabilumas ir patikimumas.

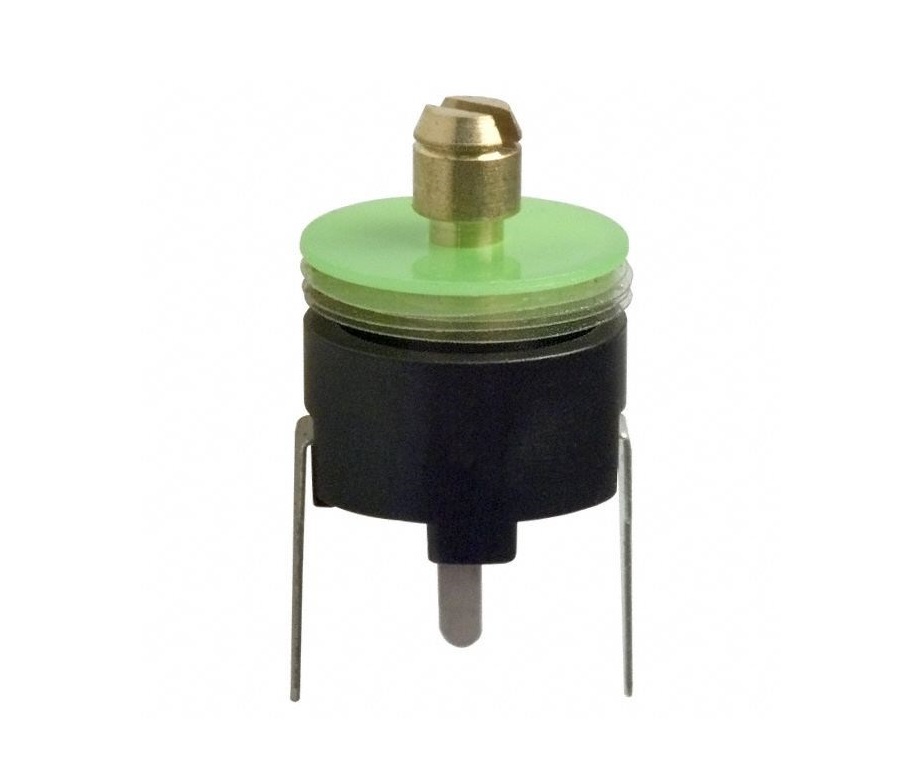

Žoliapjovės kondensatoriai

Žoliapjovės kondensatoriai leidžia tiksliai reguliuoti grandinės talpą, kad būtų galima kalibruoti optimalų veikimą.Sureguliavus jų vertė tampa fiksuota, todėl jie gali išlaikyti grandinės vientisumą.Šiuose kondensatoriuose naudojami dielektrikai, tokie kaip porcelianas, žėrutis ir polistirenas, kurių kiekvienas atitinka konkrečius stabilumo, kokybės ir matmenų apribojimus.Įprastos taikymo sritys apima dažnių derinimą generatoriuose ir koregavimą ryšių sistemose, siekiant sumažinti atotrūkį tarp dizaino ir funkcinių tolerancijos.Šie kondensatoriai dažnai naudojami gamybos ir remonto metu, kad būtų galima valdyti komponentų verčių ir sistemos sąlygų pokyčius.

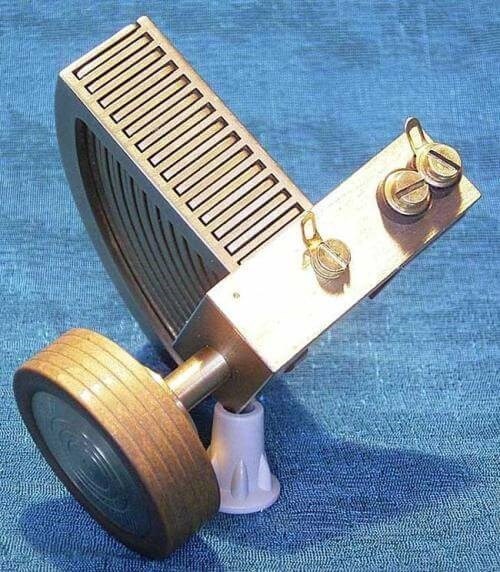

Kintamieji kondensatoriai

Kintamieji kondensatoriai palaiko dinamines talpos modifikacijas, kad atitiktų kintančius veiklos poreikius.Jie yra būtini atliekant tokias užduotis kaip rezonanso derinimas, radijo signalo optimizavimas ir grandinės sujungimas.Oro dielektrinės konstrukcijos išsiskiria savo patikimumu, o plėvelės dielektriniai modeliai atitinka šiuolaikinius reikalavimus dėl didesnio patvarumo ir prisitaikymo prie temperatūros.Kai kurios pažangios konfigūracijos, pvz., dvigubi kondensatoriai, turi dviejų rotorių mechanizmus, kurie užtikrina didesnį tikslumą sudėtingose ​​RF infrastruktūrose, iliustruodami jų vaidmenį tobulinant konkrečios programos grandinės valdymą.

Šiuolaikiniai kondensatorių pasiekimai

Kondensatorių technologijos pažanga nuolat keičia naudojimo ir rinkos galimybes.Naujausi laimėjimai pabrėžia didesnį efektyvumą ir naujoviškas funkcijas.

• Superkondensatoriai: Sujungdami greitus tradicinių kondensatorių įkrovimo ir iškrovimo ciklus su baterijos lygio energijos kaupimo talpa, superkondensatoriai padarė revoliuciją daugelyje sričių, nuo atsinaujinančios energijos sistemų iki elektros mobilumo ir avarinių elektros tinklų.Jų įtaka apima energijos svyravimų stabilizavimą didžiausių apkrovų metu, pateikiant patikimus šiuolaikinių tvarumo problemų sprendimus.

• Polimeriniai kondensatoriai: Įprastus skystus elektrolitus pakeitę kietais laidžiais polimerais, šie kondensatoriai pasižymi mažesne ESR, puikiu temperatūros valdymu ir dideliu patikimumu atliekant ilgalaikes operacijas.Jų taikymas apima sektorius, kuriems reikalingas pastovus aukšto dažnio našumas, pavyzdžiui, nešiojamieji įrenginiai, galios keitikliai ir įterptosios sistemos, atspindinčios praktiškumo ir pažangiausių gamybos naujovių sąveiką.

• Didelės talpos monolitiniai keraminiai kondensatoriai (MLCC): Medžiagų inžinerijos pažanga padidino MLCC kompaktinių grandinių projektavimo priešakyje, pasiekiant 100 µF talpos lygį labai ribotose erdvėse.Ši pažanga palaiko energijos valdymą įrenginiuose, kuriems reikia išskirtinio energijos vartojimo efektyvumo, pvz., dronuose ir išmaniuosiuose telefonuose, kur erdviniai apribojimai lemia sudėtingus grandinių išdėstymus.

Kondensatorių pramonė priėmė tvarumą, nes gamybos prioritetai vystosi esant ekologiniam spaudimui.Taisyklės, pvz., Pavojingų medžiagų apribojimas (RoHS), skatina ekologišką gamybos praktiką, turi įtakos medžiagų pasirinkimui ir atitikties strategijoms.Gamintojai vis dažniau taiko ekologiškus sprendimus, įskaitant bešvinį litavimą ir perdirbamas medžiagas, išlaikydami griežtus kokybės standartus.Rinkose, orientuotose į energijos taupymą, didėja susidomėjimas alternatyviomis kondensatorių technologijomis, skatinant ekonomiškus, tvarius dizainus, pritaikytus didelio masto gamybai ir įvairiems pritaikymams.

Išvada

Kondensatoriai išlieka būtini elektronikoje, nes padeda valdyti energiją, gerina signalo kokybę, stabilizuoja galią ir palaiko patikimą grandinės veikimą.Skirtingi kondensatorių tipai patenkina skirtingus poreikius, nuo fiksuotų ir kintamų konstrukcijų iki pažangių parinkčių, tokių kaip superkondensatoriai, polimeriniai kondensatoriai ir didelės talpos MLCC.Kadangi technologija ir toliau reikalauja mažesnių, efektyvesnių ir patvaresnių komponentų, kondensatorių plėtra išliks svarbi siekiant pagerinti našumą, prailginti tarnavimo laiką ir palaikyti tvarias elektronines sistemas.

Dažnai užduodami klausimai [DUK]

1. Kokie kondensatorių tipai dažniausiai naudojami?

Kondensatoriai skirstomi į grupes pagal tai, kaip jie pagaminti, ir pagal jų viduje esančią medžiagą.Įprasti tipai yra elektrolitiniai kondensatoriai, skirti didelės talpos, superkondensatoriai energijos kaupimui, plėveliniai kondensatoriai aukšto dažnio naudojimui ir keraminiai kondensatoriai, skirti stabilioms ir bendrosios paskirties grandinėms.Kai kurie specialūs tipai, tokie kaip žėručio ir tantalo kondensatoriai, naudojami tam tikrose srityse.Kiekvienas tipas yra skirtas skirtingiems grandinės poreikiams.

2. Kuo kondensatorių tipai skiriasi vienas nuo kito?

Kondensatoriai daugiausia skiriasi medžiaga, naudojama tarp jų plokščių.Ši medžiaga turi įtakos jų veikimui, įskaitant talpos diapazoną, įtampos valdymą ir dažnio atsaką.Keraminiai kondensatoriai yra stabilūs ir naudojami aukšto dažnio grandinėse, o plėveliniai kondensatoriai užtikrina stiprią izoliaciją ir gerą veikimą esant aukštiems dažniams.Kiti veiksniai, tokie kaip dydis, temperatūros elgsena ir eksploatavimo trukmė, taip pat turi įtakos kondensatoriaus pasirinkimui.

3. Kaip veikia kondensatorius?

Kondensatorius kaupia elektros energiją naudodamas dvi laidžias plokštes, atskirtas medžiaga, vadinama dielektriku.Įjungus įtampą, tarp plokščių susidaro elektrinis laukas, leidžiantis kaupti ir prireikus išleisti energiją.Ši funkcija padeda stabilizuoti įtampą, filtruoti signalus ir palaikyti galios valdymą grandinėse.

4. Ar kondensatorius galima naudoti tiek kintamos, tiek nuolatinės srovės grandinėse?

Kondensatoriai veikia tiek kintamosios, tiek nuolatinės srovės grandinėse, tačiau elgiasi skirtingai.Nuolatinėje srovėje jie įkrauna ir blokuoja pastovią srovę.Kintamojoje srovėje jie nuolat įkrauna ir išsikrauna, leisdami perduoti signalus.Dėl to jie naudingi filtruojant, valdant signalą ir gerinant grandinės veikimą.

5. Kokie veiksniai svarbūs renkantis kondensatorių?

Kondensatoriaus pasirinkimas priklauso nuo nominalios įtampos, talpos vertės ir tipo.Vardinė įtampa turi būti didesnė už grandinės įtampą, kad būtų išvengta žalos.Talpa turi atitikti grandinės poreikius.Tipas taip pat turėtų atitikti pritaikymą, nesvarbu, ar tai kompaktiška konstrukcija, didelis energijos kaupimas ar stabilus veikimas.Duomenų lapų tikrinimas padeda užtikrinti teisingą pasirinkimą.
