Buferinių stiprintuvų vadovas: veikimas, funkcijos ir programos

Buferiniai stiprintuvai yra esminiai komponentai, naudojami siekiant išsaugoti signalo vientisumą ir valdyti impedanso skirtumus tarp prijungtų grandinių.Jie apsaugo nuo signalo iškraipymo, kurį sukelia apkrovos efektai, todėl didelės varžos šaltiniai gali efektyviai susieti su mažos varžos apkrovomis.Palaikydami stabilius įtampos ar srovės lygius, šie stiprintuvai palaiko tikslų signalo perdavimą tiek paprastose, tiek sudėtingose ​​elektroninėse sistemose.

Katalogas

Buferinių stiprintuvų įvadas

Buferiniai stiprintuvai, plačiai laikomi reikalingais įrankiais elektros grandinėse, puikiai išsaugo signalo vientisumą, tuo pačiu palengvindami impedanso transformaciją tarp prijungtų grandinių.Pagrindinė jų funkcija yra sušvelninti signalo pablogėjimą, kurį sukelia apkrovos sukeltos srovės arba įtampos sutrikimai.Leisdami didelės varžos signalų šaltiniams saugiai susieti su mažos varžos apkrovomis, buferiai užtikrina efektyvų energijos perdavimą ir išsaugo signalo tikslumą su minimaliais iškraipymais.

Buferiniai stiprintuvai, dažnai sutinkami elektroninėse sistemose, padeda išvengti apkrovos efektų ir taip skatina signalo duomenų vienodumą ir tikslumą.Šie stiprintuvai paprastai skirstomi į dvi pagrindines kategorijas, atsižvelgiant į jų naudojimo paskirtį: įtampos buferiniai stiprintuvai ir srovės buferiniai stiprintuvai.

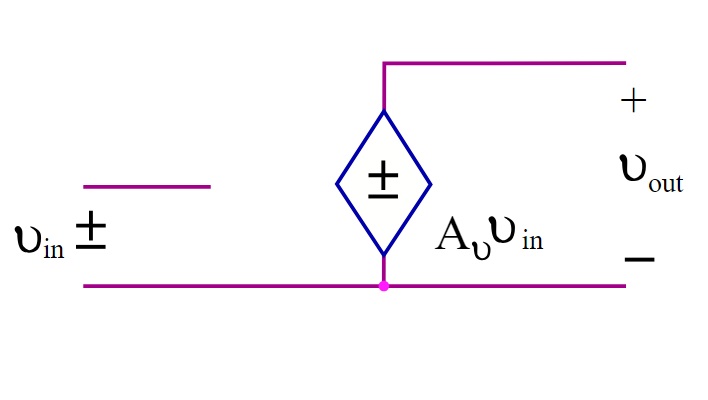

Buferiniai įtampos stiprintuvai

Įtampos buferiniai stiprintuvai sprendžia iššūkius, kylančius dėl grandinių varžos neatitikimo, užtikrindami signalo tikslumą net ir jungtyse, kurių varžos lygiai labai skiriasi.

• Veikdami kaip tarpininkai, šie buferiai apsaugo mažos įėjimo varžos grandines nuo perkrovų didelės išėjimo varžos šaltinių, o tai kitu atveju gali sukelti nepageidaujamus įtampos kritimus arba bangos formos iškraipymus.

• Įtampos buferiai užtikrina sklandų signalo priėmimą, pašalindami apkrovos efektus ir išlaikydami beveik identišką įtampą tarp įvesties ir išvesties.Idealiomis aplinkybėmis jie pasiekia vienetinį stiprinimą, begalinę įėjimo varžą ir nulinę išėjimo varžą.

• Įdiegimai tokiose srityse kaip garso elektronika ir tikslūs matavimo įrankiai parodo jų gebėjimą pagerinti jautrias grandines ir palaikyti tikslų signalo perdavimą sudėtingomis sąlygomis.

Praktiniams grandinės klausimams spręsti naudojami įtampos buferiai.Impedanso suderinimas padeda išvengti gedimų plitimo sudėtingose ​​sistemose, pagerina stabilumą ir patikimą veikimą.

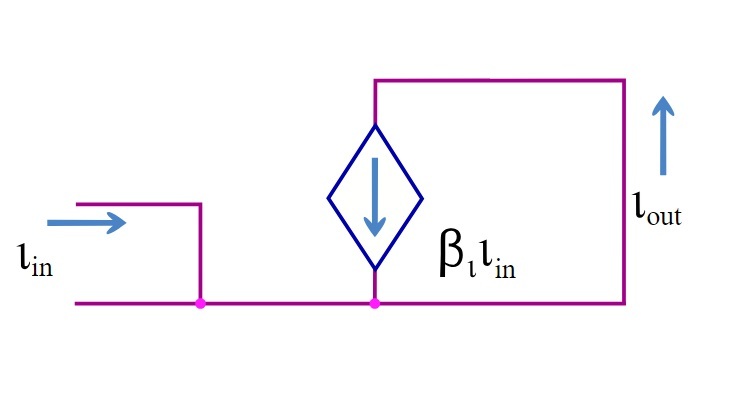

Srovės buferiniai stiprintuvai

Įtampos buferiai teikia pirmenybę signalo įtampai, o srovės buferiniai stiprintuvai orientuojasi į stabilų ir be iškraipymų srovės tiekimą, ypač esant didelės varžos apkrovoms.Jų vaidmuo yra gyvybiškai svarbus apsaugant mažos varžos signalų šaltinius nuo sutrikimų, kuriuos sukelia pernelyg dideli srovės poreikiai.

• Idealus srovės buferis pasiekia nulinę įėjimo varžą, panašią į trumpąjį jungimą, užtikrinant sklandų srovės tekėjimą į stiprintuvą.Tuo pačiu metu jis palaiko begalinę išėjimo varžą, atitinkančią tobulo srovės šaltinio elgesį.

• Dėl tikslaus srovės stabilizavimo šie buferiai palaiko efektyvų srovės perdavimą ir pašalina iškraipymus, kylančius dėl varžos neatitikimo.

• Jų taikymas apima daugybę sričių, įskaitant jutiklių sistemas, analoginį dizainą ir tikslią įrangą, kur svarbiausia yra srovės patikimumas.

Nuo pramoninės įrangos iki pažangiausių tyrimų sistemų – dabartinių buferių integravimas nuolat įrodė savo vertę.Mažindami sudėtingų grandinių srovės nestabilumo riziką, šie stiprintuvai padidina veikimo patikimumą ir palaiko supaprastintą dizainą, atitinkantį energiją jautrius arba našumui svarbius reikalavimus.

Buferinių stiprintuvų, apimančių tiek įtampos, tiek srovės buferius, taikymas apima apgalvotą požiūrį į kritinių grandinės lygio iššūkių, tokių kaip signalo pablogėjimas ir varžos neatitikimas, sprendimą.Jų įtraukimas palengvina dizainą, kuris išlieka pritaikomas ir efektyvus įvairiomis sąlygomis.

Išnagrinėjus konkrečius atvejus, paaiškėja, kaip šie stiprintuvai prisideda prie realaus pasaulio inžinerinių laimėjimų.Derindami teorinį tvirtumą su praktiniu universalumu, buferiniai stiprintuvai sustiprina didelio našumo schemų pagrindą tiek pagrindinėse, tiek pažangiose sistemose, įkūnijantys įžvalgų sprendimą šiuolaikinio elektroninio dizaino reikalavimams.

Buferinių stiprintuvų veikimo principai

Buferiniai stiprintuvai veikia kaip tarpiniai objektai, kurie optimizuoja varžą tarpusavyje sujungtose grandinėse, išsaugodami signalo perdavimo kokybę ir tikslumą.Iššūkių dažnai kyla, kai didelės varžos šaltinis yra sąsajoje su mažos varžos apkrova;tokie neatitikimai gali sukelti signalo iškraipymus dėl per didelio apkrovos srovės poreikio, kuris gali viršyti šaltinio pajėgumą ją tiekti.Ši sąveika gali pakenkti pradiniam signalui ir sukelti netikslumų.Buferiniai stiprintuvai sumažina šią problemą dėl būdingų savybių: jų didelė įvesties varža riboja srovės paėmimą iš šaltinio, o maža išėjimo varža užtikrina efektyvų perdavimą į tolesnius grandinės etapus, neatsižvelgiant į apkrovos charakteristikas.

Impedanso neatitikimas yra pasikartojanti problema tiek analoginėse, tiek skaitmeninėse sistemose ir gali sukelti problemų, tokių kaip signalo pablogėjimas ir komponentų susidėvėjimas.Buferiniai stiprintuvai skirti atskirti arba "izoliuoti" šaltinio grandinę nuo apkrovos, užtikrinant, kad pradinis signalas išliktų nepažeistas perdavimo metu ir apsaugotų subtilius elementus, jutiklius, keitiklius ar kitus tikslius komponentus nuo pernelyg didelio smūgio ar veikimo įtampos.Realūs pavyzdžiai suteikia vertingų įžvalgų, pavyzdžiui, jų vaidmenį užtikrinant aukštos kokybės garso atkūrimą įvairiose garsiakalbių sistemose su skirtingomis varžomis.

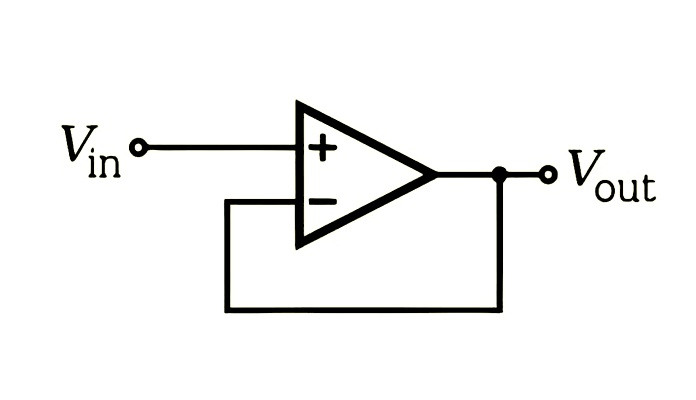

Populiari buferinių stiprintuvų konfigūracija yra vieneto stiprinimo įtampos buferis, skirtas atkartoti įvesties įtampą išėjime nekeičiant.Paprastai sukonstruoti naudojant universalius operacinius stiprintuvus (operacinius stiprintuvus), šie buferiai strategiškai lygina įvesties signalus, gaunamus neinvertuojančiame gnybte, su atskaitos signalais arba grįžtamuoju ryšiu iš jų invertuojamojo gnybto.

Vienetinio stiprinimo įtampos buferių stabilumas ir jautrumas pasiekiamas naudojant grįžtamojo ryšio kilpas, kitaip žinomas kaip „įtampos sekiklio“ konfigūracijos.Šioje sąrankoje operacinės stiprintuvo išvestis yra prijungta prie jo invertuojančios įvesties, suformuojant savaime koreguojantį mechanizmą, kuris neutralizuoja įtampos nuokrypius, leidžiančius buferiui išlaikyti pastovų signalo vientisumą svyruojančios apkrovos sąlygomis.Toks tikslumas ir patikimumas sukuria vienybės buferius, kurie yra pagrindiniai prietaisų dizaino ir funkcionalumo elementai, apimantys nuo mokslinių instrumentų iki ryšių įrangos.

Buferiniai stiprintuvai plačiai naudojami įvairiose pramonės šakose dėl savo intuityvaus dizaino ir universalumo.Medicininiuose įrenginiuose, pvz., EKG aparatuose, jie veikia kaip tarpininkai, išsaugantys jautrius biologinius signalus, kad būtų galima tiksliai diagnozuoti, kartu išlaikant saugią sąsają su tolesniais elektroniniais komponentais, kad būtų užtikrinta pacientų sauga.Palaikantys didelės spartos duomenų perdavimą, buferiniai stiprintuvai iki minimumo sumažina slopinimą, atsirandantį dėl ilgų kabelių, taip užtikrinant stabilias ir patikimas operacijas, būtinas tokiose srityse kaip tinklai ir telekomunikacijos.Šie praktiniai įgyvendinimai pabrėžia didelę buferinių stiprintuvų svarbą sprendžiant realaus pasaulio inžinerijos iššūkius.

Buferiniai stiprintuvai prisideda daugiau nei impedanso optimizavimas;Jų įtraukimas žymiai sumažina triukšmo jautrumą aplinkoje, kurioje yra daug elektroninių trukdžių.Modulinės sistemos konstrukcijoje komponentai gali būti sujungti su skirtingais varžos lygiais, todėl prototipų kūrimo metu galima greitai keistis.Tai palaiko grandinės tobulinimą prieš išleidimą.Tinkamas buferinių stiprintuvų naudojimas padidina sistemos efektyvumą ir pagerina prijungtų konstrukcijų našumą.

Buferiniai stiprintuvai integruojami atsižvelgiant į tokius veiksnius kaip šiluminis stabilumas, energijos naudojimas ir pralaidumas.Šie veiksniai turi atitikti bendrus sistemos tikslus.Atsižvelgiama į kompromisus tarp paprasto dizaino ir didelio našumo, ypač mažos galios sistemose, kur svarbu taupyti energiją.Šiuolaikiniuose integriniuose grandynuose dabar yra įmontuoti buferiniai stiprintuvai, kurie supaprastina išdėstymą, sumažina išlaidas ir palaiko lankstų dizainą.

Buferinių stiprintuvų funkcijos

Buferiniai stiprintuvai yra neatsiejami nuo šiuolaikinių elektroninių sistemų, sprendžiantys signalų valdymo iššūkius ir gerinantys veikimo patikimumą.Įvairūs jų pritaikymai išryškina sudėtingumą, reikalingą grandinėse, kurioms reikalingas tikslumas ir nuoseklus veikimas.

Varžos derinimas efektyviam signalo srautui užtikrinti

Buferiniai stiprintuvai sumažina varžos neatitikimus, kurie sutrikdo signalo perdavimo efektyvumą.Praktiniai pavyzdžiai apima didelės varžos jutiklių sujungimą su mažos varžos prietaisais.Tarpininkaujant šiems skirtumams, buferiai sumažina signalo susilpnėjimą ir energijos nuostolius, užtikrindami sklandų ryšį tarp sudėtingų sąrankų.

• Padidina skirtingų grandinės elementų suderinamumą.

• Išlaikomas signalo stiprumas pereinant tarp komponentų.

• Sumažina energijos eikvojimą dėl varžos neatitikimo.

Signalo grynumo valdymas per apkrovos atsiejimą

Buferiai išsaugo signalo tikslumą, izoliuodami komponentus ir sumažindami apkrovos efektus.Esant scenarijams, kai yra sujungti keli elementai, tiesioginės jungtys gali sukelti nepageidaujamus įtampos kritimus arba bangos formos iškraipymus, o tai sukelia nestabilumą jautriose sistemose.Buferiniai stiprintuvai išsaugo originalų signalo aiškumą, palaikydami nuoseklius rezultatus, itin svarbius taikant garso apdorojimą ar tikslią įrangą.

• Palaiko daugiapakopes sistemas su efektyvia izoliacija.

• Apsaugo signalo bangų formų pablogėjimą perdavimo metu.

• Užtikrina nepakitusią signalo perdavimą sudėtingose ​​​​aplinkose, pvz., duomenų gavimo metu.

Grandinės izoliacija netrukdomam darbui

Apsauginės buferinių stiprintuvų charakteristikos pagerina grandinės veikimą, nes izoliuoja įvesties ir išvesties elementus, todėl kiekvienas gali veikti be išorinių svyravimų.Ryšių sistemose buferiai apsaugo nuo trukdžių tarp tarpusavyje sujungtų komponentų, apsaugo operacijas ir leidžia harmoningai veikti atskiroms posistemėms.

• Blokuoja trikdančią sąveiką tarp posistemių.

• Išsaugo jautrius signalus tankiai sujungtuose tinkluose.

• Palengvina nepriklausomą įvairių komponentų veikimą.

Energijos perdavimo optimizavimas perdavimo efektyvumui užtikrinti

Išnaudodami savo didelę įėjimo varžą ir mažą išėjimo varžą, buferiniai stiprintuvai maksimaliai padidina galios tiekimą neapkraunant grandinių.Ši galimybė yra naudinga programoms, kuriose naudojami ilgi perdavimo keliai arba sąsajos sistemos su skirtingais galios reikalavimais, užtikrinant sklandų ir efektyvų energijos perdavimą.

• Idealiai tinka važiavimo signalams dideliais atstumais.

• Subalansuoja energijos paskirstymą tarp mažos ir didelės galios sistemų.

• Sumažina sistemos perkrovos riziką, tuo pačiu užtikrinant pastovų energijos srautą.

Stabilumas dinaminėmis sąlygomis

Buferinių stiprintuvų pritaikomumas kintančiomis aplinkos ar veikimo sąlygomis pabrėžia jų universalumą.Pavyzdžiui, dėl jų patikimo veikimo pramoninėje aplinkoje, kuri susiduria su temperatūros svyravimais arba maitinimo įtampos svyravimais, jie yra būtini.Be to, buferiai puikiai tinka greitai besivystančiose sistemose, kuriose signalo ir galios poreikiai nuolat kinta.

• Palaiko nepertraukiamą veikimą esant aplinkos poveikiui.

• Užtikrina pastovų signalo perdavimą svyruojančiomis sąlygomis.

• Atitinka kintančius dinamiškų, daugiafunkcinių sistemų poreikius.

Buferinių stiprintuvų taikymas

Buferiniai stiprintuvai pagerina technologinių sistemų našumą, užtikrina signalo tikslumą ir prisideda prie sklandaus veikimo įvairiose pramonės šakose.Toliau pateikiama išsami jų taikymo, naudos ir išplėstinių pasekmių analizė:

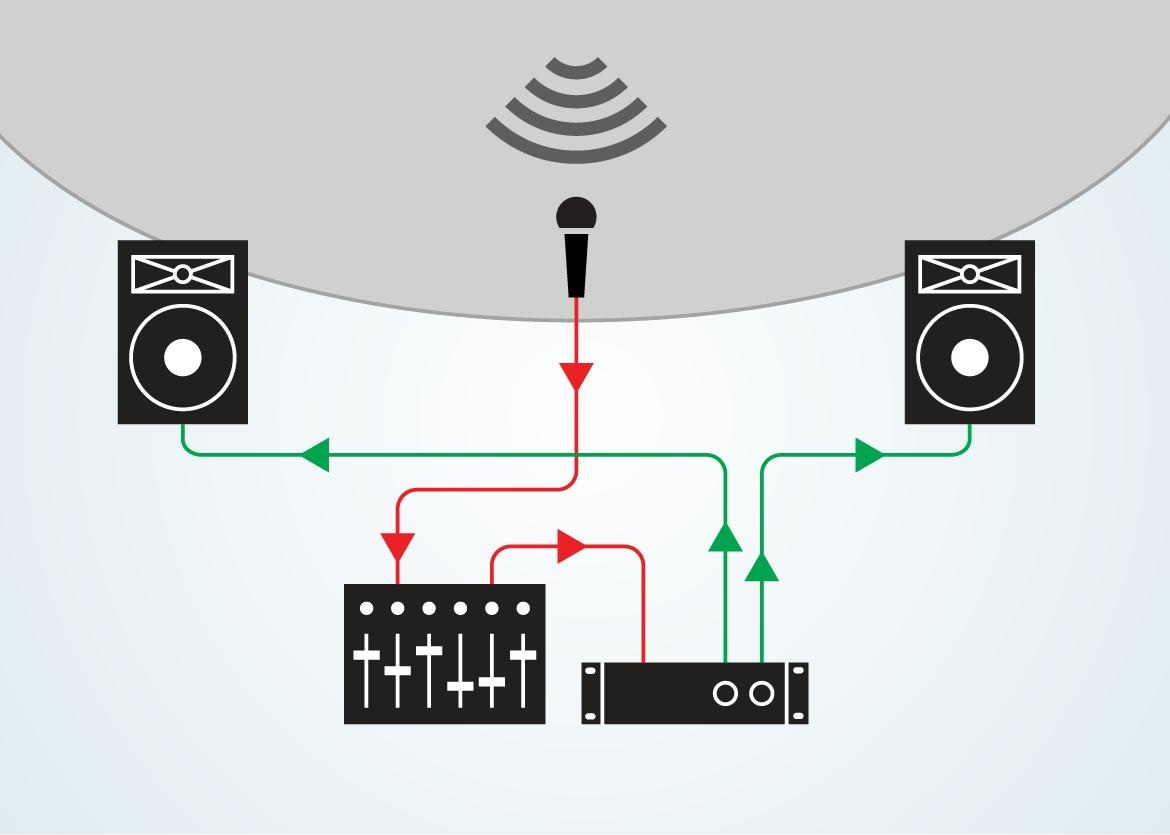

Garso sistemos: signalo srauto stiprinimas, kad akustinė kokybė būtų tobula

Buferiniai stiprintuvai atlieka pagrindinį vaidmenį garso sistemose, pašalindami varžos neatitikimus tarp komponentų, tokių kaip mikrofonai, maišytuvai, stiprintuvai ir garsiakalbiai.

• Jie sumažina iškraipymus ir išsaugo garso tikslumą, todėl perduodant signalą originalus garsas išlieka nepakitęs.

• Gyvuose pasirodymuose ar įrašų studijose jie užtikrina garso aiškumą, idealiai tinka ryškų ir autentišką garsą.

• Sudėtingoms garso sąrankoms naudingi buferiai, kuriuose integruota didelės raiškos įranga, nepažeidžiant garso gylio ar detalumo.

Pavyzdžiui, kai didelės varžos mikrofonai yra sujungti su mažos varžos maišymo pultais, buferiai apsaugo nuo signalo pablogėjimo, o tai pranašumas ypač akivaizdus profesionalioje garso aplinkoje, reikalaujančioje nepriekaištingo garso kūrimo.

Stabilus įtampos valdymas elektros energijos sistemose

Buferiniai stiprintuvai prisideda prie patikimo maitinimo sistemos veikimo, teikdami pastovią įtampą ir pritaikydami kintamą apkrovą.

• Jie tiksliai atspindi įvesties įtampą, sukurdami stabilią aplinką jautriai elektronikai, sumažindami perkrovos problemas.

• Buferiai ypač naudingi atsinaujinančios energijos sistemose ir baterijomis maitinamuose įrenginiuose, kurie linkę į įtampos svyravimus.

• Jie naudojami kelių pakopų maitinimo grandinėse, siekiant užtikrinti efektyvumą, naudingi prietaisams nuo buitinės technikos iki pramoninių mašinų.

Pavyzdžiui, sudėtinguose elektros tinkluose nuolatinis įtampos išlyginimas buferiniais stiprintuvais padidina našumą ir patikimumą, ypač sistemose, kurios patenkina svyruojančius energijos poreikius.

Signalo trukdžių RF grandinėse sumažinimas

RF grandinėse buferiniai stiprintuvai atlieka esminį vaidmenį palaikant signalo vientisumą sudėtinguose signalo apdorojimo etapuose.

• Jie veikia kaip izoliatoriai, užkertantys kelią signalo pablogėjimui, kurį sukelia tarppakopinė sąveika, ir padeda palaikyti švarų ryšį tarp korinio ryšio tinklų, radarų sistemų ir palydovinių ryšių.

• IoT įrenginių ir autonominių sistemų RF protokolai remiasi buferiais, kad stabilizuotų dažnius, užtikrinant patikimą veikimą sudėtingomis sąlygomis.

• Buferiai slopina triukšmą ir išsaugo perdavimo aiškumą, tenkindami tiksliai valdomų programų, pvz., belaidžio ryšio ir pažangių navigacijos sistemų, reikalavimus.

Pavyzdžiui, RF sistemų projektavimas autonominėms transporto priemonėms būtų neveiksmingas be buferių, palaikančių tikslų ir nenutrūkstamą duomenų perdavimą.

Jutikliai: duomenų vientisumo apsauga perduodant

Jutikliai dažnai sukuria didelės varžos išėjimus, kurie gali nukentėti dėl susilpnėjimo perdavimo metu.Buferiniai stiprintuvai neutralizuoja šiuos pažeidžiamumus konvertuodami.

• Didelės varžos signalai transformuojami į mažos varžos išėjimus, palengvinančius nenutrūkstamą duomenų perdavimą dideliais atstumais.

• Aplinkos stebėjimo sistemose yra buferiai, užtikrinantys, kad temperatūros arba slėgio rodmenys būtų tikslūs dideliais atstumais.

• Medicinos technologijose tokie prietaisai kaip EKG monitoriai ar gliukozės jutikliai priklauso nuo buferių, kad būtų išsaugotas gyvybiškai svarbių fiziologinių matavimų tikslumas.

Pavyzdžiui, sveikatos priežiūros srityje, kur net mažiausi netikslumai gali turėti įtakos diagnozei ar gydymui, buferiniai stiprintuvai padidina jutiklių išėjimų patikimumą, kad būtų galima tiksliai atlikti medicinines intervencijas.

Duomenų gavimo sistemos: sudėtingų matavimų tikslumo palaikymas

Buferiniai stiprintuvai yra neatsiejami nuo duomenų rinkimo sistemų, optimizuojantys jų gebėjimą apdoroti analoginius signalus prieš skaitmeninant.

• Jie apsaugo nuo signalo trukdžių ir palaiko vientisumą, kai sujungiama įvestis iš kelių šaltinių.

• Pramoninei automatizacijai ir moksliniams tyrimams reikalingi buferiai, siekiant padidinti sistemos išvesties tikslumą aplinkoje, kurioje daug duomenų.

• Taikymas, pvz., spektrometrija ar chromatografija, naudoja buferinius stiprintuvus, kad būtų pasiekti patikimi rezultatai vienu metu analizuojant duomenis.

Pavyzdžiui, chemijos laboratorijos priklauso nuo buferinių stiprintuvų, kad būtų galima gauti atkuriamus matavimus atliekant tikslias bandymų procedūras, o tai sustiprina pasitikėjimą eksperimento rezultatais.

Pagrindinis poveikis naujoms technologijoms

Buferiniai stiprintuvai pranoksta įprastus vaidmenis ir leidžia tobulinti novatoriškas technologijas.

• Spręsdami techninius iššūkius, pvz., varžos neatitikimus ir signalo izoliaciją, buferiai sudaro pagrindą šiuolaikinėms naujovėms.

• Sudėtingos sistemos tokiose srityse kaip kvantinis skaičiavimas, robotika ir 5G infrastruktūra labai priklauso nuo buferių, užtikrinančių veikimo patikimumą ir sistemos darną.

• Jų indėlis apima kuriant tvirtas daugiasluoksnes grandines, galinčias susidoroti su šiuolaikinių elektroninių konstrukcijų sudėtingumu.

Pavyzdžiui, robotikoje, kur būtinas sklandus sudėtingų grandinių veikimas, buferiniai stiprintuvai padidina sistemos stabilumą, būtiną atliekant didelio našumo užduotis.

Išvada

Buferiniai stiprintuvai pagerina grandinės patikimumą, palaiko aiškius signalus ir palaiko bendrą sistemos veikimą.Dėl jų gebėjimo izoliuoti grandines, suderinti varžą ir stabilizuoti įtampą ar srovę jie yra vertingi tokiose programose kaip garso sistemos, jutikliai, RF grandinės ir duomenų gavimas.Mažindami iškraipymus ir apsaugodami jautrius komponentus, jie leidžia efektyviai ir nuosekliai veikti šiuolaikinėje elektronikoje.Tinkamai suprojektuoti ir integruoti buferiniai stiprintuvai išlieka praktišku sprendimu, leidžiančiu palaikyti signalo kokybę įvairiose elektroninėse konstrukcijose.
