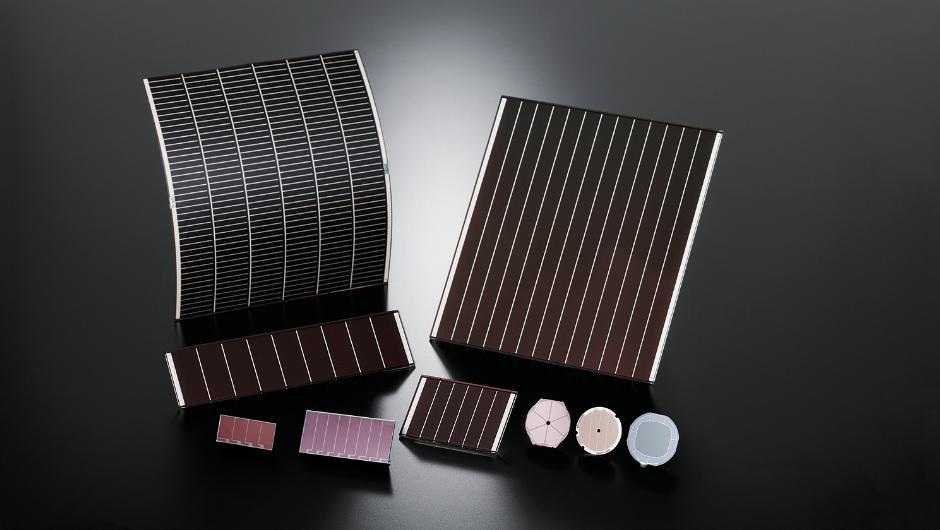

Amorfinių Silicio Saulės Elementai: Struktūra, Veikimo Principas ir Taikymas

Amorfinių silicio saulės elementai yra plonojo filmo fotovoltiniai įrenginiai, naudojantys labai mažai silicio, tačiau siūlantys lanksčią, mažai kainuojančią ir didelės ploto gamybą. Jie gerai veikia silpno, difuzinio ir vidaus apšvietimo sąlygomis, todėl yra naudingi kalkuliatoriams, jutikliams, pastatuose integruotiems moduliams ir lengviems saulės modulams. Šiame straipsnyje paaiškinama jų struktūra, veikimo principas, gamybos procesas, degradacijos elgesys, efektyvumo veiksniai ir ateities plėtra.

Katalogas

Amorfinių Silicio Saulės Elementų Ypatybės

Amorfinių silicio saulės elementai yra svarbi plonojo filmo fotovoltinės technologijos rūšis. Skirtingai nuo kristalinio silicio saulės elementų, kurie reikalauja santykinai storų silicio plokščių, amorfiniai silicio elementai naudoja ypač ploną puslaidininkio sluoksnį, kad sugertų saulės šviesą ir generuotų elektros energiją. Gamybos metu puslaidininkio filmas nusėda tiesiai ant substrato paviršiaus kontroliuojamoje aplinkoje, mažinant medžiagų suvartojimą ir supaprastinant gamybą.

Kadangi reikia tik mažo kiekio silicio, amorfinio silicio technologija siūlo privalumus gamybos kaštuose, gamybos lankstume ir didelės apimties gamyboje. Šie elementai taip pat išlaiko stabilų veikimą plačiame apšvietimo sąlygų spektre, įskaitant silpną saulės šviesą, debesuotą orą ir vidaus apšvietimą. Šios savybės kartu padarė amorfinius silicio saulės elementus įtvirtinta technologija plonojo filmo fotovoltinėje pramonėje.

Maži Gamybos Kaštai

Vienas iš svarbiausių amorfinių silicio saulės elementų privalumų yra jų maži gamybos kaštai. Šis privalumas prasideda nuo pačios medžiagos. Amorfinias silicio turi didelę gebą sugerti saulės šviesą, leidžiančią ypač plonam puslaidininkio sluoksniui sugerti didelę dalį įeinančios šviesos energijos. Daugelyje dizainų filmo storis, kuris siekia tik apie 1 μm, yra pakankamas efektyviam šviesos sugėrimui, tuo tarpu tradiciniai kristalinio silicio saulės elementai paprastai reikalauja maždaug 200 μm storio silicio plokščių.

Medžiagų naudojimo skirtumas tampa ypač svarbus didelės apimties gamyboje. Kristalinio silicio elementų gamyba apima silicio ingotų augimą ir jų pjaustymą į plokštes, procesus, kuriems reikia didelių žaliavų ir energijos. Priešingai, amorfiniai silicio elementai gaminami nusėdant plonus filmus tiesiai ant substratų, mažinant silicio suvartojimą ir minimizuojant medžiagų atliekas.

Pagrindinė žaliava, naudojama nusėdimo metu, yra silano dujos (SiH₄). Šios dujos yra komercializuojamos, gali būti tiekiamos dideliais kiekiais ir paprastai yra pigesnės nei išvalytos silicio plokštės, naudojamos kristalinio silicio gamyboje. Gamybos proceso metu silanas įvedamas į nusėdimo kamerą kontroliuojamomis sąlygomis, kur jis skaidomas ir suformuoja ploną silicio sluoksnį ant substrato paviršiaus. Šios medžiagos prieinamumas ir kainos prieinamumas prisideda prie mažesnių gamybos kaštų.

Kadangi silicio plokštės sudaro reikšmingą dalį kristalinio silicio modulių sąnaudų, silicio plokščių priklausomybės mažinimas gali gerokai pagerinti gamybos ekonomiką. Dėl to amorfinio silicio technologija siūlo praktišką sprendimą taikymams, kur reikia ekonomiškai efektyvios saulės energijos gamybos.

Tinkamumas didelės apimties gamybai

Amorfinio silicio saulės elementai puikiai tinka didelės ploto ir didelės apimties gamybai. Jų struktūra paprastai formuojama per plonojo filmo depnacijos procesus, kur daug funkcyjinių sluoksnių paeiliui dedami ant substrato.

Gamybos metu procesų parametrai, tokie kaip dujų sudėtis, dujų srauto greitis, kameros slėgis, substrato temperatūra ir depozicijos galia, yra kruopščiai kontroliuojami. Šie parametrai tiesiogiai veikia filmo storį, vienodumą ir elektros našumą. Stabilus proceso valdymas leidžia gaminti didelės ploto puslaidininkių sluoksnius su nuosekliomis savybėmis visame substrate.

Plačiai naudojama p-i-n struktūra ypač gerai dera su automatizuotomis gamybos sistemomis. Kai substratas patenka į gamybos liniją, įranga gali paeiliui formuoti p-tipo, intrinzinį ir n-tipo sluoksnius su minimalia rankinė intervencija. Automatizuotos stebėjimo sistemos nuolat koreguoja veikimo sąlygas, kad išlaikytų filmo kokybę viso gamybos proceso metu.

Šis gamybos metodas remia nuolatinį procesą, gerina efektyvumą ir mažina defektus, sukeltus procesų svyravimų. Augant gamybos apimtims, gamintojai gali išlaikyti santykinai vienodą elektros našumą didelėse plokštėse, todėl amorfinio silicio technologija puikiai tinka pramoninės apimties saulės modulių gamybai.

Dizaino lankstumas ir praktiniai diegimo pranašumai

Didelis amorfinio silicio technologijos privalumas yra jos pritaikomumas skirtingiems produktų dizainams ir diegimo aplinkoms. Elementų struktūros gali būti konfigūruojamos, kad būtų pasiekti įvairūs įtampos, srovės ir galios reikalavimai, leidžiant technologijai palaikyti platų saulės energijos taikymų spektrą.

Plėtros metu parametrai, tokie kaip aktyvioji zona, sluoksnio storis, elemento konfigūracija ir serijinės jungtys, gali būti koreguojami, kad atitiktų konkrečias veikimo sąlygas. Ši lankstumo savybė leidžia amorfinio silicio saulės elementams būti naudojamiems tiek mažos galios elektroniniuose įrenginiuose, tiek didesniuose saulės energijos sistemose.

Skirtingai nuo kristalinio silicio, amorfinio silicio nereikia labai tvarkingo kristalinio struktūros. Depozicijos metu griežtas kristalų suderinamumas tarp puslaidininkio sluoksnio ir substrato nėra būtinas. Dėl to ploni filmai gali būti dedami ant įvairių medžiagų, įskaitant stiklą, nerūdijantį plieną, metalines plokštes ir lankstias polimero substrates. Šis suderinamumas plečia medžiagų pasirinkimą, tuo pačiu padėdamas sumažinti gamybos sąnaudas.

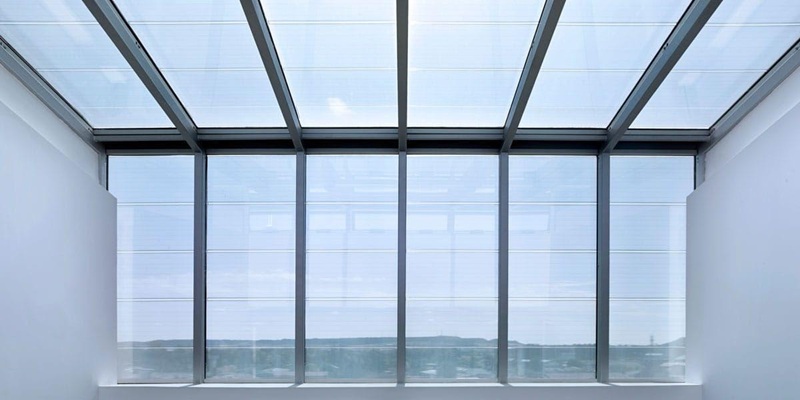

Plono filmo struktūra taip pat leidžia lengvas ir lankstus modulių dizainus. Dedant ant polimero plėvelių ar plonų metalinių folijų, rezultatas saulės elementai gali būti lenkiami be trapumo, susijusio su įprastomis silicio plokštėmis. Ši galimybė remia nešiojamų, lengvų ir lankstų saulės energijos produktų plėtrą.

Šie diegimo pranašumai plečia galimų taikymų spektrą. Amorfinio silicio saulės elementai gali būti integruojami į statybines medžiagas, diegiami ant išlenktų paviršių, įtraukiami į nešiojamuosius elektroninius prietaisus ir naudojami stogo sistemose, kur sumažintas svoris yra naudingas. Jų gebėjimas veikti silpnai apšviestose sąlygose taip pat daro juos tinkamus kalkuliatoriams, elektroniniams laikrodžiams, jutikliams, nuotolinių stebėjimo prietaisų sunaudojimui ir kitiems mažos galios produktams, kurie dažnai veikia patalpose arba ribotų apšvietimo sąlygų metu.

Našumas silpnai apšviestose ir išsklaidytos šviesos sąlygose

Amorfinio silicio saulės elementai ypač gerai veikia išsklaidytos ir silpnai apšviestose sąlygose. Praktinėse aplinkose saulės šviesos intensyvumas įvairuoja per dieną dėl debesų, atmosferos sklaidos, sezoninių pokyčių ir įrengimo kampo. Tokiose sąlygose saulės energijos moduliai dažnai gauna didelę netiesioginės saulės šviesos, o ne tiesioginės saulės spinduliuotės.

Amorfinio silicio elementai gali efektyviau pasinaudoti išsklaidytą šviesą nei dauguma tradicinių kristalinio silicio technologijų. Ši galimybė leidžia jiems toliau generuoti naudingą elektros energijos išėjimą net tuomet, kai apšvietimo lygiai yra santykinai žemi.

Dėl to amorfinio silicio moduliai gali pasiekti konkurencingą metinę energijos gamybą regionuose, kuriuose dažnai pasitaiko debesų ar kintama saulės šviesa. Jų gebėjimas išlaikyti energijos gamybą silpnesnio apšvietimo sąlygose padeda pagerinti bendrą energijos derlių per metus.

Kitas svarbus privalumas yra jų didelis galingumo ir svorio santykis. Kadangi aktyvioji puslaidininkinė sluoksnio dalis yra nepaprastai plona, modulių svoris gali būti sumažintas išlaikant naudingą energijos išėjimą. Ši savybė yra ypač vertinga taikymuose, kur struktūrinis svoris yra projektavimo aspektas.

Lengvi fotovoltiniai moduliai gali sumažinti pastatų apkrovos reikalavimus, supaprastinti transportavimą ir instaliavimą bei padidinti mobilumo galimybes mobiliuose energijos sistemose. Mažo svorio ir efektyvaus energijos generavimo derinys taip pat daro amorfinio silicio technologiją patrauklią aviacijos platformoms, satelitams, aukštikalnių sistemoms ir būsimoms erdvėje įgyvendinamoms saulės energijos taikymams.

Iš esmės, mažo medžiagų vartojimo, ekonomiško gamybos, didelio masto gamybos galimybių, lanksčių diegimo variantų ir stiprios veiklos įvairiomis apšvietimo sąlygomis derinys ir toliau daro amorfinio silicio saulės elementus svarbia technologija plonojo filmo fotovoltinėje pramonėje.

Amorfinio Silicio Saulės Elementų Plėtros Istorija

Ankstyvieji Tyrimai ir Pagrindiniai Technologiniai Lūžiai (1970-ieji)

Amorfinio silicio saulės elementų plėtra prasidėjo 1970-ųjų pradžioje, kai tyrėjai atrado, kad dopuoti amorfinio silicio ploni sluoksniai gali konvertuoti saulės šviesą į elektrą. Šis atradimas sukėlė didelį susidomėjimą, nes jis leido manyti, kad fotovoltiniai prietaisai gali būti gaminami nepanaudojant storų kristalinių silicio plokščių.

Ankstyvieji tyrimai buvo orientuoti į tai, kaip amorfinio silicio neorganizuota atomų struktūra paveikė elektrinį laidumą ir fotovoltinį efektyvumą. Mokslininkai atliko plonų silicio sluoksnių depoziciją kontroliuojamomis sąlygomis, pristatė dopantus ir įvertino jų elektrines ir optines savybes. Nors pirmieji eksperimentiniai prietaisai pasiekė tik ribotą efektyvumą, jie patvirtino, kad amorfinis silicis gali funkcionuoti kaip praktiška fotovoltinė medžiaga.

Didelis lūžis įvyko 1974 metais, kai dopuoto amorfinio silicio fotovoltinis potencialas buvo formaliai pripažintas. Maždaug tuo pačiu laikotarpiu Deividas Karlsonas ir jo kolegos iš RCA laboratorijų sukūrė ankstyvuosius amorfinio silicio saulės elementus, naudodami metalų-puslaidininkių ir p-i-n struktūras. Nors šie pradiniai prietaisai pasiekė efektyvumą, mažesnį nei 1%, jie parodė plono filmo saulės technologijos techninį įgyvendinamumą.

Tyrėjai ir toliau gerino depozicijos metodus, medžiagų kokybę, dopavimo kontrolę ir prietaisų struktūras visą dešimtmetį. Šie pažangai reikšmingai sumažino defektus ir pagerino krūvio nešiklių surinkimą. 1977 metais konversijos efektyvumas padidėjo iki maždaug 5,5%, žymėdamas svarbų etapą, kuris nustatė amorfinį silicio kaip perspektyvią plono filmo fotovoltinę technologiją.

Komercionalizavimas ir Vartotojų Elektronikos Priėmimas (1978–1984)

Augant našumui, amorfinio silicio technologija greitai perėjo iš laboratorinių tyrimų į komercines programas. 1978 metais Japonija pristatė pirmuosius komercinius produktus, kuriuose buvo integruoti amorfinio silicio saulės elementai, žymintis praktinės diegimo pradžią.

Technologija pasirodė ypač patraukli mažos galios elektroniniams prietaisams, nes galėjo generuoti elektros energiją patalpų ir prasto apšvietimo sąlygomis, išlikdama palyginti nebrangi gaminti. Nuolatiniai tyrimai taip pat padėjo pagerinti našumą. 1980 metais Energijos Konversijos Prietaisai (EKP) sukūrė metalų-izoliatorių-puslaidininkių (MIS) saulės elementą su maždaug 6,3% konversijos efektyvumu, dar labiau stiprindami pasitikėjimą šia technologija.

1980-ųjų pradžioje amorfinio silicio saulės elementai tapo plačiai naudojami vartotojų elektronikoje, įskaitant skaičiuotuvus, elektroninius laikrodžius, radijas, baterijų įkroviklius ir kitus žemos galios produktus. Jų plono filmo gamybos procesas leido gaminti elementus įvairiais dydžiais ir formomis, todėl integravimas į kompaktiškus prietaisus tapo praktiškesnis ir ekonomiškesnis.

Prasidėjus 1984 metams, plėtra išsiplėtė už vartotojų elektronikos ribų. Buvo pristatyti didesnės srities moduliai ir kompozitinės struktūros, skirtos nepriklausomiems energijos šaltiniams nuotoliniuose sistemose ir specializuotuose fotovoltiniuose taikymuose. Modulių dizaino, serijinių ryšių ir gamybos metodų patobulinimai padidino išėjimo galią, patikimumą ir gamybos pajėgumus, padėjusi technologijai pasiekti platesnius energijos rinkos segmentus.

Ilgalaikė Pramonės Plėtra ir Technologinis Poveikis

Per daugelį metų amorfinis silicis tapo viena iš labiausiai įsitvirtinusių plonojo filmo fotovoltinių technologijų. Nuolatiniai patobulinimai depozicijos įrangos, prietaisų architektūros, sąsajos inžinerijos ir modulių dizaino pagerino gamybos nuoseklumą ir bendrą našumą.

Kelios savybės padėjo ilgalaikiam priėmimui, įskaitant mažą medžiagų vartojimą, palyginti žemas gamybos sąnaudas, didelio ploto gamybos galimybes ir stiprų našumą prasto apšvietimo sąlygomis. Galimybė tiesiogiai dengti puslaidininkių plėveles ant stiklo, metalo ir lanksčių paviršių taip pat išplėtė dizaino galimybes ir taikymo lankstumą.

Nors atsirado naujesnių fotovoltinių technologijų, amorfinis silicis vis dar užima svarbią vietą saulės pramonėje. Be savo komercinių taikymų, ši technologija vaidino svarbų vaidmenį tobulinant plonasluoksnės gamybos technikas ir prietaisų koncepcijas, kurios paveikė daugelio šiuolaikinių fotovoltinių technologijų plėtrą.

Šiandien amorfinis silicis išlieka svarbus etapo fotovoltinės istorijos ir reikšmingas indėlis į plonasluoksnių saulės energijos sistemų evoliuciją.

Amorfinių silikono saulės elementų struktūra ir veikimo principas

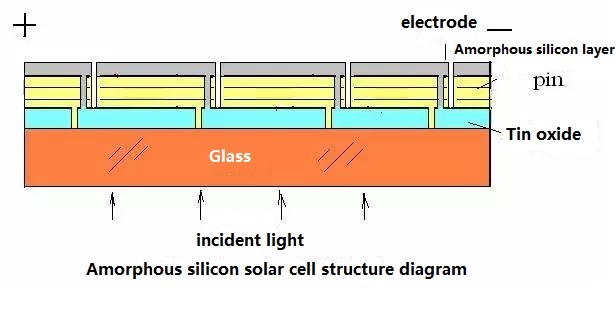

P-i-N elemento struktūra

Dauguma amorfinių silikono saulės elementų naudoja p-i-n struktūrą, o ne įprastą p-n struktūrą, kuri dažnai randama kristalinio silikono saulės elementuose. Ši architektūra ypač tinka amorfiniam silikonui, nes neigiami krūvio nešikliai prastai juda per medžiagą, dėl jos neorganizuotos atomų struktūros. Įdėjus intrinzinį sluoksnį tarp p tipo ir n tipo regionų, elementas gali pagerinti krūvio nešiklių surinkimą ir sumažinti rekombinacijos nuostolius.

Struktūra susideda iš trijų puslaidininkiniais sluoksnių, kuriuos paeiliui dedama ant pagrindo. Kartu šie sluoksniai sukuria įmontuotą elektrinį lauką, kuris palaiko efektyvų fotovoltinį konversiją ir nešiklio transportavimą.

P-Tipo sluoksnis

P tipo sluoksnis yra įdėtas netoli saulės elemento šviesos įleidimo pusės ir paprastai išlaikomas labai plonas. Gaminimo proceso metu jo storis yra kruopščiai kontroliuojamas, kad būtų išlaikyta skaidrumas, teikiant reikiamas elektrines savybes.

Kai saulės šviesa patenka į prietaisą, ji praeina per skaidrų laidų sluoksnį, o po to per p tipo regioną. Jei p tipo sluoksnis yra per storas, dalis atėjusių šviesos gali būti sugerta prieš pasiekdama aktyvųjį elementą. Išlaikant ploną p tipo sluoksnį, daugiau šviesos gali pasiekti pagrindinę sugerties sritį, pagerinant bendrą energijos konversiją.

Intrinzinis sluoksnis

Intrinzinis (i tipo) sluoksnis yra pagrindinė šviesą absorbuojanti sritis ir svarbiausia p-i-n struktūros dalis. Jis yra žymiai storesnis nei p tipo ir n tipo sluoksniai, nes didžioji dalis fotovoltinės konversijos vyksta šioje srityje.

Sugerdami fotonus, jų energija sužadina elektronus iš valentinio juostos į laidumo juostą, sukurdama elektronų-kaupiamojo poras. Šie krūvio nešikliai yra elektros energijos gamybos saulės elemente pagrindas.

Intrinzinio sluoksnio efektyvumas priklauso nuo tokių veiksnių kaip storis, medžiagos kokybė ir optinės savybės. Dėl šios priežasties dėjimo sąlygos, įskaitant dujų sudėtį, kameros slėgį, dėjimo galią ir pagrindo temperatūrą, yra kruopščiai kontroliuojamos gamybos metu. Kadangi didžioji dalis saulės šviesos absorbuojama čia, intrinzinis sluoksnis turi didelės įtakos konversijos efektyvumui ir prietaiso našumui.

N-Tipo sluoksnis

N tipo sluoksnis sudaro paskutinį puslaidininkinį regioną p-i-n struktūroje. Nors jis yra palyginti plonas, jis atlieka esminį vaidmenį kuriant vidinį elektrinį lauką ir renkant elektronus, sukurtus intrinzinio sluoksnio.

Sukūrus elektronų-kaupiamojo poras, įmontuotas elektrinis laukas stumia elektronus link n tipo pusės ir kaupiamuosius link p tipo pusės. N tipo sluoksnis suteikia efektyvų taką elektronų surinkimui ir perdavimui į išorinį grandinę.

Dirbdamas kartu su p tipo sluoksniu, jis padeda išlaikyti krūvio atskyrimą ir sumažina rekombinacijos nuostolius, leisdamas didesnei sukurto krūgio daliai prisidėti prie elektros energijos išėjimo.

Krūčio Nešiklio Gamyba ir Transportavimas

Amorfinių silikono saulės elementų veikimas priklauso nuo krūčio nešiklių generavimo, atskyrimo ir rinkimo. Kai saulės šviesa patenka į prietaisą, fotonai daugiausia absorbuojami intrinzinio sluoksnyje, kur jie sukuria elektronų-kaupiamojo poras.

Nešiklių transportavimas amorfiniame silikone skiriasi nuo to, kuris vyksta kristaliniame silikone, nes medžiaga neturi labai organizuotos kristalinės struktūros. Neorganizuota atomų struktūra sukuria lokalizuotas būsenas ir defektus, kurie mažina nešiklių judrumą ir didina riziką, kad nešikliai bus sugauti.

Norint kompensuoti šiuos trūkumus, amorfinio silicio saulės elementai daugiausia remiasi vidinės elektrinės lauko, sukurtos per intrinzinį sluoksnį, veikimu. Kai tik yra sugeneruojami elektronų-skylučių poros, elektrinis laukas jas atskiria. Elektronai juda link n tipo regiono, o skylės juda link p tipo regiono. Greita atskyrimas sumažina rekombinaciją ir pagerina nešiklio surinkimo efektyvumą.

Papildomų našumo patobulinimų galima pasiekti atidžiai modifikuojant intrinzinį sluoksnį. Vienas iš dažniausių požiūrių apima mažų borų kiekių įvedimą depozicijos metu. Kontroliuojamas borų įterpimas gali perkelti Fermi lygį, pagerinti elektrines charakteristikas ir optimizuoti vidinį elektrinį lauką. Teisingai įgyvendinta ši technika gali pagerinti nešiklių transportavimą ir prisidėti prie didesnės konversijos efektyvumo.

Tandeminiai amorfinio silicio saulės elementai

Vieno jungtinio amorfinio silicio saulės elementai gali pasinaudoti tik dalimi saulės spektro. Fotonus, kurių energija yra žemesnė už juostos plotą, medžiaga praleidžia, neabsorbuojant, o fotonus, kurių energija yra daug didesnė, praranda dalį savo perteklinės energijos kaip šilumą. Šios nuostoliai riboja didžiausią efektyvumą, kurio gali pasiekti vieno jungtinio prietaisas.

Kodėl tandeminės struktūros gerina efektyvumą

Norint įveikti šiuos trūkumus, inžinieriai sukūrė tandeminius arba daugijungtinius saulės elementų struktūras. Vietoj to, kad remtųsi viena absorbcine plokštele, tandeminiai elementai sukrauna kelis fotovoltinius junginius vertikaliai tame pačiame prietaise. Kiekvienas junginys yra suprojektuotas su skirtinga juostos pločio energija, kad efektyviau absorbuotų tam tikrą saulės spektro dalį.

Kai saulės šviesa patenka į prietaisą, viršutinis sluoksnis pirmiausia sugeria didelės energijos fotonus. Žemesnės energijos fotonai, kurie praeina, patenka į gilesnius sluoksnius, kur jie vis tiek gali būti absorbuojami ir paverčiami elektros energija. Šis sluoksnių požiūris leidžia pasirūpinti skirtingomis spektro sritimis efektyviau.

Pasiskirstydami saulės šviesą per kelis absorbcinius sluoksnius, tandeminės struktūros sumažina nuostolius, susijusius su fotonų perdavimu ir šiluminimu. Dėl to didesnė dalis įeinančios saulės energijos gali būti paverčiama į elektros energiją.

Privalumai prieš vieno jungtinio elementus

Pagrindinis tandeminių amorfinio silicio saulės elementų privalumas yra didesnis teorinis konversijos efektyvumas, palyginti su vieno jungtinio dizainais. Kadangi galima sugauti ir pasinaudoti daugiau saulės šviesos bangomis, tandeminės struktūros gali generuoti daugiau elektros energijos iš tos pačios apšviestos srities.

Tandeminiai dizainai taip pat gerina spektrinį panaudojimą ir geriau pasinaudoja plataus spektro bangomis, kurios yra natūralioje saulės šviesoje. Dėl šios priežasties daugiakrypčiai architektūra tapo vienu svarbiausių vystymosi krypčių amorfinio silicio fotovoltinėje technologijoje.

Nuolatiniai pažangai medžiagų inžinerijoje, sąsajų dizaino ir plonų plėvelių depozicijos technikų srityje toliau gerina tandeminių struktūrų našumą. Sujungus p-i-n architektūrą ir efektyvius nešiklio surinkimo mechanizmus, šie dizainai sudaro šiuolaikinių amorfinio silicio saulės elementų technologinę bazę.

Amorfinių silicio saulės elementų gamybos procesas

Substrato paruošimas ir valymas

Gamybos procesas prasideda nuo laidžių stiklo substratų paruošimo, kurie tarnauja kaip saulės elemento struktūros pamatas. Prieš tęsiant gamybą, stiklas turi būti be defektų ir užteršimo, kurie gali paveikti plonos plėvelės kokybę.

Substratas pirmiausia apdorojamas kraštų apdorojimu, kad būtų pašalintos aštrios kampai, mikroskilimai ir paviršiaus nelygumai, kurie galėjo susidaryti pjovimo ir apdorojimo metu. Šis etapas pagerina mechaninį stiprumą ir sumažina lūžių riziką vėlesnių apdorojimo etapų metu.

Po kraštų paruošimo stiklas yra kruopščiai valomas naudojant chemijos plovimą, ultragarsinį apdorojimą, dejonizuotą vandens plovimą ir kontroliuojamus džiovinimo procedūras. Po lazerinio apdorojimo paprastai atliekamas antras valymo etapas, kad būtų pašalintos mikroskopinės dalelės ir likučiai, atsirandantys modeliavime. Išlaikyti švarų substrato paviršių yra esminis, nes net nedideli teršalai gali paveikti plėvelės sukibimą, vienodumą ir prietaiso našumą.

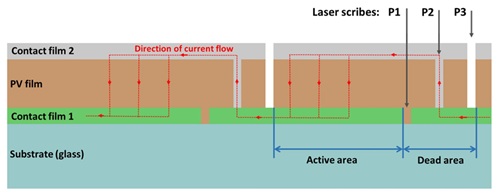

Lazerinis modeliavimo ir elementų sujungimas

Lazerinis modeliavimo vaidina svarbų vaidmenį kuriant elektrinę amorfinio silicio saulės modulių struktūrą. Vietoj to, kad būtų surenkami individualūs saulės elementai, plonų plėvelių moduliai yra formuojami tiesiai ant didelio substrato ir vėliau padalijami į tarpusavyje sujungtus elementų segmentus per lazerinio rašymo operacijų seką.

Pirmasis lazerinio rašymo procesas sukuria elektriškai izoliuotas zonas laidžioje dangoje. Tai nustato pagrindinį elemento išdėstymą ir užkerta kelią nereikalingiems srovių takams.

Po puslaidžių depozicijos antrasis lazerio rašymo etapas pašalina pasirinktus plonų sluoksnių segmentus, kad sukurtų laidžius takus tarp gretimų elementų. Reikalaujama tikslaus lygiavimo, kad būtų užtikrintas efektyvus srovių pralaidumas ir sumažintos elektros nuostoliai.

Trečiasis lazerio rašymo etapas užbaigia individualių elementų segmentų serijinį sujungimą. Šie sujungimai leidžia keliems elementams veikti kartu kaip vienas modulis su didesniu išėjimo įtampą. Visos proceso metu atliekami izoliacijos ir lygiavimo patikrinimai, siekiant patvirtinti elektrinę izoliaciją ir sujungimo kokybę.

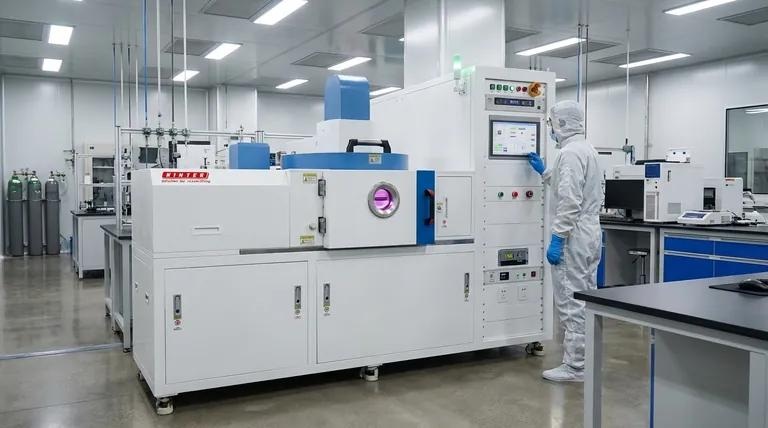

Plonų Sluoksnių Depozicija ir Elektrodų Formavimas

Plonų sluoksnių depozicija yra svarbiausias gamybos proceso etapas, nes ji sukuria puslaidininkių struktūrą, atsakingą už fotovoltinio energijos konversiją.

Išvalius, substratas įdedamas į depozicijos įrangą ir palaipsniui kaitinamas iki kontroliuojamos temperatūros. Vienoda šiluma yra svarbi, nes temperatūros svyravimai gali paveikti plėvelės augimą ir elektrines savybes.

Puslaidininkinės plėvelės dedamos naudojant plazma pagerintą cheminę garų depoziciją (PECVD). Depozicijos kameroje proceso dujos įvedamos vakuumo sąlygomis ir aktyvuojamos plazma. Pirmiausia dedama p-tipo plėvelė, po jos intrinsic amorfinis silicio sluoksnis ir pagaliau n-tipo sluoksnis, sudarant visą p-i-n struktūrą.

Depozicijos metu nuolat stebimi tokie parametrai kaip dujų sudėtis, dujų srauto greitis, kameros slėgis, plazmos galia ir substrato temperatūra. Tiksli proceso kontrolė būtina norint gauti vienodą storį, nuoseklų sudėtį ir patikimą elektrinį našumą didelėse substrato srityse.

Po puslaidininkių depozicijos metalinis galinis elektrodas formuojamas naudojant magnetroninį purškimą. Medžiagos, tokios kaip aliuminis arba aliuminiu dopuotas cinko oksidas, dažnai naudojamos, kad sukurtų laidų sluoksnį, kuris efektyviai renka ir transportuoja generuojamą elektros srovę.

Po Apdorojimo ir Kokybės Kontrolė

Po puslaidininkių ir elektrodų sluoksnių formavimo atliekami keli po apdorojimo etapai, siekiant pagerinti stabilumą, patikimumą ir elektrinį našumą.

Modulis pirmiausia aušinamas kontroliuojamomis sąlygomis, kad būtų išvengta šiluminio streso, įtrūkimų ar plėvelės nuvalymo. Atvėsus atliekama kraštinė izoliacija, siekiant pašalinti laidžias medžiagas šalia modulio perimetro ir pašalinti nenorimus srovės nuotėkio kelius.

Tada atliekamas termiškas apdorojimas, siekiant sumažinti vidinį stresą, pagerinti plėvelės stabilumą ir optimizuoti puslaidininkinių sluoksnių elektrines savybes. Šis terminis apdorojimas gali taip pat pagerinti sąsajos kokybę ir sumažinti tam tikrus medžiagų defektus.

Po to atliekami išsamūs elektriniai testai. Matavimai atliekami atvirkštinių grandinės įtampų, trumpojo jungimo srovių, didžiausio galingumo, fill faktoriaus ir konversijos efektyvumo. Modulis taip pat tikrinamas dėl elektrinių defektų, nuotėkio srovių ir nevienodo elgesio.

Galiausiai gali būti taikomos optimizavimo procedūros, siekiant pagerinti kontakto kokybę ir ištaisyti mažus gamybos trūkumus prieš galutinius modulius, kurie yra patvirtinti pakavimui ir pristatymui.

Gamybos Privalumai ir Produkcijos Iššūkiai

Vienas iš pagrindinių amorfinio silicio saulės elementų gamybos privalumų yra gebėjimas pašalinti daug sudėtingų etapų, susijusių su kristalinio silicio plokštelių gamyba. Kadangi puslaidininkinės plėvelės dedamos tiesiogiai ant substratų, tokie procesai kaip kristalų auginimas, plokštelių pjovimas ir plati medžiagų apdirbimo gamyba didžiąja dalimi yra išvengiami.

Šis gamybos metodas sumažina medžiagų suvartojimą, palaiko didelio ploto gamybą ir leidžia naudoti lengvus, lanksčius ir net dalinai permatomus substratus. Dėl to amorfinio silicio technologiją dažnai galima gaminti mažesnėmis sąnaudomis nei įprastos plokštelių pagrindu veikiančios fotovoltinės technologijos.

Nepaisant šių privalumų, išlieka keletas gamybos iššūkių. Puslaidininkinių sluoksnių kokybė labai priklauso nuo tikslios depozicijos sąlygų kontrolės, įskaitant temperatūrą, slėgį, plazmos charakteristikas ir dujų sudėtį. Net maži proceso svyravimai gali paveikti plėvelių vienodumą ir elektros našumą.

Išlaikyti nuoseklias plonų sluoksnių savybes didelėse substrato srityse yra ypač sudėtinga komercinės gamybos metu. Nors laboratorinės prietaisai pasiekė konversijos efektyvumą artimą 15%, didelio ploto komerciniai moduliai paprastai veikia žemesniu efektyvumu, nes pasiekti tobulą vienodumą visame panelėje yra sunkiau.

Vis dėlto amorfinio silicio technologija ir toliau siūlo vertingų privalumų, įskaitant žemas gamybos kainas, didelį skalavimą, lengvą konstrukciją, mechaninį lankstumą ir stiprų našumą prie difuzinės šviesos ir prastų apšvietimo sąlygų. Šios savybės ir toliau remia jos naudojimą statybose integruotose fotovoltinėse sistemose, nešiojamuose energijos sistemose, specializuotuose saulės produktuose ir kitose plonojo sluoksnio fotovoltinėse programose.

Fotodegradacija ir medžiagų defektai

Staebler-Wronski efektas

Vienas iš reikšmingiausių amorfinio silicio saulės elementų ribojimų yra šviesos sukelta degradacija, paprastai žinoma kaip Staebler-Wronski efektas. Nors amorfinis silicis siūlo privalumus, tokius kaip žemos gamybos kainos, mažas medžiagos suvartojimas ir geras našumas prastai apšviestomis sąlygomis, jo elektrinės savybės palaipsniui blogėja ilgai veikiant saulės šviesai.

Ši degradacija neįvyksta iškart po įrengimo. Vietoj to, ji vystosi progresyviai, kai saulės elementas veikia nepertraukiamo apšvietimo sąlygomis. Pradiniuose veiklos etapuose modulis paprastai suteikia geriausią našumą. Laikui bėgant amorfinio silicio absorbcijos sluoksnyje vyksta struktūriniai pokyčiai, dėl kurių palaipsniui mažėja konversijos efektyvumas ir elektrinis išėjimas.

Staebler-Wronski efektas yra vienas iš pagrindinių veiksnių, ribojančių ilgalaikį vandeniliu praturtinto amorfinio silicio saulės elementų našumą, ir jo tyrimai yra pagrindinis fotovoltinės energijos tyrimų dėmesys jau dešimtmečius.

Kaip formuojasi defektai vandeniliu praturtintame amorfiniame siliciuje

Dauguma amorfinio silicio saulės elementų gaminami naudojant vandeniliu praturtintą amorfinį silicio (a-Si). Depozicijos metu į medžiagą tyčia įterpiama vandenilio atomų, nes jie padeda neutralizuoti struktūrinius defektus, atsirandančius dėl amorfinio silicio netvarkingų atomų išdėstymo.

Naujai pagamintame saulės elemente daug vandenilio atomų sudaro stabilias Si-H jungtis su silicio atomais. Šios jungtys sumažina elektriškai aktyvių defektų skaičių ir pagerina medžiagos elektroninę kokybę.

Tačiau ilgalaikis saulės šviesos ir elektrinio streso poveikis gali palaipsniui destabilizuoti kai kurias iš šių jungčių. Kai Si-H jungtys plyšta, amorfinio silicio tinkle atsiranda kabantys ryšiai. Šie kabantys ryšiai veikia kaip elektroniniai defektiniai taškai, kurie įneša papildomus energijos lygius į puslaidininkį.

Augant degradacijai, kai kurie vandenilio atomai tampa mobilūs ir migruoja per medžiagą. Tam tikromis sąlygomis vandenilis gali kauptis lokalizuotose srityse ir formuoti mikroskopines klasterius arba burbulus. Nors jie yra itin maži, šie struktūriniai pokyčiai dar labiau trikdo puslaidininkio tinklą ir prisideda prie papildomų defektų susidarymo.

Kabantys ryšiai, vandenilio migracija ir struktūrinis netvarkingumas bendru požiūriu padidina defektų tankį absorbcijos sluoksnyje, sumažindami bendrą medžiagos elektroninę kokybę.

Įtaka saulės elementų našumui

Defektų tankio padidėjimas tiesiogiai veikia krūvio nešiklių transportavimą ir fotovoltinį našumą.

Kai saulės šviesa sugeriama amorfinio silicio sluoksnyje, generuojami elektronų-angliavandenilių poros, kurios turi keliauti per puslaidininkį prieš būti surinktos elektrodais. Medžiagoje, kurioje yra palyginti nedaug defektų, didelė dalis šių nešiklių gali būti sėkmingai surinkta ir paversta naudingą elektrinę energiją.

Daugėjant kabantų ryšių ir defektų taškų, įvedamos papildomos nešiklių spąstų ir rekombinacijos centrai. Elektronai ir skylės labiau linkę rekombinuotis prieš pasiekdami surinkimo elektrodus, sumažindami įtampą, skirtą elektros gamybai.

Dėl to keletas pagrindinių našumo parametrų palaipsniui mažėja:

• Trumpasis srovės srautas (Isc)

• Užpildymo faktorius (FF)

• Konversijos efektyvumas

• Bendras elektros energijos išėjimas

Be fotodegradacijos, amorfinis silicis taip pat susiduria su spektriniu ribojimu, susijusiu su jo santykinai plačiu optiniu energijos tarpu, kuris yra maždaug 1,7 eV. Nors šis energijos tarpas prisideda prie stipraus matomos šviesos sugėrimo ir gero našumo prastai apšviestomis sąlygomis, jis apsunkina daugelio mažesnės energijos raudonųjų ir artimojo infraraudonojo spektro fotonų efektyvų panaudojimą. Dėl to dalis prieinamos saulės spektro negali būti paversta elektra, ribojant maksimalų efektyvumą vieno jungties įrenginiuose.

Šalpos strategijos

Nors fotodegradacijos visiškai pašalinti negalima, buvo išvystyti keli požiūriai, siekiant sumažinti jos poveikį ir pagerinti ilgalaikį našumą.

Tandeminės struktūros

Viena iš veiksmingiausių strategijų yra tandeminių arba daugijungčių saulės elementų dizaino naudojimas. Vietoje to, kad būtų remiamasi viena sugeriančia sluoksniu, keli p-i-n jungiami sluoksniai yra sudėti vertikaliai, kiekvienas sluoksnis optimizuotas įsisavinti skirtingą saulės spektro dalį.

Kai saulės šviesa patenka į prietaisą, didesnės energijos fotonai yra sugeriami viršutiniuose sluoksniuose, o ilgesnio bangos ilgio fotonai tęsiasi į gilesnius sluoksnius, kur vis dar gali prisidėti prie elektros energijos gamybos. Šis požiūris pagerina spektro panaudojimą, padidina konversijos efektyvumą ir iš dalies kompensuoja amorfinio silicio plačios juostos spragas.

Kadangi tandeminės struktūros išgauna daugiau energijos iš to paties apšviesto ploto, jos tapo viena svarbiausių dizaino strategijų šiuolaikinėje amorfinio silicio saulės energijos technologijoje.

Anuliavimo atkūrimas

Unikali vandenilio amorfinio silicio savybė yra ta, kad didelė fotodegradacijos dalis gali būti atkurta per anuliavimą.

Anuliavimo metu saulės elementas yra kaitinamas kontroliuojamomis sąlygomis, paprastai nuo maždaug 130°C iki 175°C. Padidinta temperatūra padidina atomų mobilumą ir leidžia kai kuriems sulūžusiems Si-H ryšiams atsinaujinti.

Kadangi nukrypusių ryšių tankis mažėja, puslaidininkio elektrinė kokybė gerėja. Įkrovimo nešiklių transportas tampa efektyvesnis, rekombinacijos nuostoliai mažėja, o dalis pradinio saulės energijos konversijos našumo gali būti atkurta.

Priklausomai nuo degradacijos sunkumo ir naudojamų anuliavimo sąlygų, galima atkurti didelę pradinės efektyvumo dalį. Ši galimybė dalinai atstatyti šviesos sukeliamą degradaciją išskiria amorfinį silicį iš daugelio kitų saulės energijos medžiagų ir suteikia svarbų kelią ilgaamžiškumui užtikrinti.

Veiklos veiksniai ir iššūkiai

Pagrindiniai veiksniai, turintys įtakos efektyvumui

Amorfinio silicio saulės elemento našumą stipriai lemia medžiagos neorganizuota atomų struktūra. Palyginti su kristaliniu silicio, įkrovimo nešikliai susiduria su daugiau lokalizuotų būsenų ir defektų, kas daro nešiklių transportą ir surinkimą sudėtingesnį. Dėl to, norint pasiekti aukštą efektyvumą, būtina kruopščiai optimizuoti kelis medžiagų, optinius, elektrinius ir struktūrinius parametrus.

Skaidrus laidus filmas

Skaidrus laidus filmas veikia kaip tiek šviesą praleidžiantis langas, tiek ir srovės surinkimo sluoksnis. Aukštas optinis skaidrumas leidžia daugiau saulės šviesos pasiekti sugeriančio sluoksnio, o žemas elektrinis atsparumas sumažina energijos nuostolius srovės transporte.

Langų sluoksnio laidumas

Langų sluoksnio laidumas turi įtakos, kaip efektyviai fotogeneruoti nešikliai juda link elektrodų. Prastas laidumas padidina serijinę varžą ir sumažina bendrą elektros našumą.

Langų sluoksnio juostos spraga

Plati juostos spraga leidžia daugiau saulės šviesos patekti į sugeriančio regioną, be to, nesugertai anksčiau. Tinkama juostos spragos pasirinkimas padeda maksimaliai išnaudoti šviesą, išlaikant palankias elektros savybes.

Dopingo koncentracija

Dopingo lygiai turi būti kruopščiai kontroliuojami gamybos proceso metu. Neužtenkamai dopingas gali silpninti vidinį elektrinį lauką, o per didelis dopingas gali įvesti defektus ir padidinti nešiklių rekombinaciją.

Šviesos pralaidumas

Saulės šviesos kiekis, pasiekiantis vidinį sugeriamą sluoksnį, tiesiogiai paveikia srovės gamybą. Visi viršutiniai sluoksniai, įskaitant laidžius padengimus ir langų sluoksnius, turi būti sukurti taip, kad minimalizuotų optinius nuostolius ir maksimaliai padidintų šviesos pralaidumą.

Energijos juostų suderinamumas

Efektyvus krūvio transportas priklauso nuo tinkamo energijos lygių suderinamumo tarp gretimų sluoksnių. Gerai suderintos energijos juostos leidžia nešikliams sklandžiai judėti tarp sąsajų, o prasta suderinamumas gali sukurti barjerus, kurie padidina rekombinacijos nuostolius.

Sąsajų defektai

Defektai sluoksnių sąsajose veikimo metu veikia kaip rekombinacijos centrai, kur elektronai ir skylės prarandami prieš prisidedant prie elektros energijos gamybos. Todėl sąsajų defekto tankio mažinimas yra būtinas, norint patobulinti nešiklių gyvenimo trukmę ir prietaiso efektyvumą.

Sluoksnio storis

Kiekvieno funkcionalaus sluoksnio storis turi įtakos tiek optiniam sugėrimo, tiek nešiklių transportui. Vidinis sluoksnis ypač svarbus, nes jis turi būti pakankamai storas, kad sugertų pakankamai saulės šviesos, tačiau liktų pakankamai plonas, kad užtikrintų efektyvų krūvio surinkimą.

Elementų architektūra

Bendras prietaiso dizainas taip pat turi įtakos našumui. Sluoksnių išdėstymas, srovės surinkimo keliai, optinė valdymas ir elektrinės jungtys visi prisideda prie galutinio konversijos efektyvumo. Net aukštos kokybės medžiagos gali pasirodyti mažiau efektyvios, jei elementų architektūra nėra tinkamai optimizuota.

Dabartiniai našumo apribojimai

Nepaisant privalumų, amorfinio silicio technologija ir toliau susiduria su keletu svarbių apribojimų.

Konversijos efektyvumo apribojimai

Neorganizuota amorfinio silicio atomų struktūra mažina nešiklių mobilumą ir padidina rekombinacijos nuostolius, palyginti su kristaliniu siliciu. Be to, palyginti platus juostos tarpas riboja žemesnės energijos atvejų naudojimą saulės spektre. Šie veiksniai apriboja maksimalų efektyvumą, kuris gali būti pasiektas vieno jungties amorfinio silicio saulės baterijose.

Nors nuolatiniai patobuliniai per metus padidino našumą, konversijos efektyvumas paprastai išlieka žemesnis nei daugelio kristalinio silicio ir pažangių plonųjų filmų fotovoltinių technologijų.

Šviesos sukeltas degradavimas

Kitas didelis iššūkis yra Staebler-Wronski efektas, šviesos sukelto degradavimo forma, kuri pasireiškia ilgalaikio saulės spindulių poveikio metu. Laikui bėgant, papildomi defektai susidaro hidratuoto amorfinio silicio sluoksnyje, mažindami nešiklių surinkimo efektyvumą ir sukeldami palaipsniui mažėjančius srovės išėjimo, užpildymo faktoriaus ir bendro konversijos efektyvumo rodiklius.

Efektyvumo apribojimai ir ilgalaikė stabilumas išlieka pagrindinėmis kliūtimis platesniam priėmimui.

Naujos technologijos ir tyrimų kryptys

Tyrėjai toliau kuria naujas medžiagas, įrenginių struktūras ir gamybos metodus, kad pagerintų tiek efektyvumą, tiek stabilumą.

Tandeminiai ir daugiasluoksniai projektai

Tandeminės saulės baterijos sujungia kelis absorbcijos sluoksnius su skirtingais juostos tarpais, kad sugautų didesnę saulės spektro dalį. Sumažindami spektrinius nuostolius ir pagerindami šviesos naudojimą, daugiasluoksnės struktūros gali pasiekti žymiai didesnį efektyvumą nei įprasti vieno jungties įrenginiai.

Pažangūs skaidrūs laidūs medžiagos

Kuriamos naujos skaidrios laidžios medžiagos, siekiant pasiūlyti mažesnę lapo resistenciją, didesnį skaidrumą ir geresnes šviesos valdymo galimybes. Šie patobulinimai padeda padidinti tiek optinį perdavimą, tiek elektrinį laidumą.

Naujos langų sluoksnio medžiagos

Tyrimai sutelkti į pažangias langų sluoksnio medžiagas, kurios siūlo patobulintas optines ir elektrines savybes. Pavyzdžiai apima:

• Amorfinis silicio anglies (a-SiC)

• Amorfinis silicio deguonis (a-SiO)

• Mikrokristalinis silicis (μc-Si)

• Mikrokristalinis silicio anglies (μc-SiC)

Šios medžiagos palaiko geresnę juostos tarpo inžineriją, patobulintą sąsajos kokybę ir pagerintą įrenginių našumą.

Pažangios PECVD technikos

Kadangi filmo kokybė stipriai priklauso nuo nusėdimo proceso, tyrėjai toliau tobulina PECVD technologijas. Pažangūs metodai apima:

• RF-PECVD (Radijo dažnio PECVD)

• Ultra-aukšto vakuumo PECVD

• VHF-PECVD ( Labai aukšto dažnio PECVD)

• Mikrobangų PECVD

Šios metodikos suteikia didesnę kontrolę filmo augimui, gerina vienodumą ir sumažina defektų susidarymą.

Sąsajos inžinerija ir vandenilio pasyvacija

Sąsajos rekombinacijos mažinimas išlieka viena iš efektyviausių metodų saulės baterijų našumo gerinimui. Kuriamos pažangios buferinės sluoksniai, paviršiaus apdorojimo ir vandenilio pasyvavimo technikos, siekiant neutralizuoti defektus, pagerinti nešiklių transportą ir padidinti ilgalaikę stabilumą.

Ateities perspektyvos

Nepaisant iššūkių, susijusių su konversijos efektyvumu ir fotodegradacija, amorfinis silicis ir toliau siūlo keletą privalumų, įskaitant mažą medžiagų sunaudojimą, palyginti nedidelę gamybos kainą, lengvą konstrukciją, didelio ploto nusėdimo galimybę ir gerą našumą prie silpnų apšvietimo sąlygų.

Ateities pažanga tikimasi, kad kils iš tandeminių architektūrų, pažangių medžiagų, patobulintos sąsajos inžinerijos, defektų kontrolės strategijų ir naujos kartos nusėdimo technologijų. Kuo labiau šios inovacijos subrendęs, tuo labiau efektyvumas ir ilgalaikė stabilumas amorfinio silicio saulės baterijose greičiausiai pagerės.

Dėl šių priežasčių amorfinis silicis tikimasi išlikti svarbia plonųjų filmų fotovoltine technologija, ypač taikymuose, kuriuose lankstumas, lengva konstrukcija, didelio ploto integracija ir ekonomiška gamyba yra pagrindiniai reikalavimai.

Išvados

Amorfinės silicio saulės baterijos išlieka vertingos, nes jos sujungia mažą medžiagų naudojimą, lanksčią gamybą ir gerą našumą esant mažam apšvietimui. Jų pagrindiniai apribojimai yra mažesnis konversijos efektyvumas ir šviesos sukeltas degradavimas, ypač dėl Staebler-Wronski efekto. Gerinimai tandeminėse struktūrose, skaidrių laidžių filmų, PECVD procesų, sąsajos kontrolės ir vandenilio pasyvacijos srityse toliau stiprina jų vaidmenį plonųjų filmų saulės technologijoje.

Dažnai užduodami klausimai [DUK]

1. Kodėl amorfinio silicio saulės elementai išlieka aktualūs, nepaisant mažesnio efektyvumo nei kristalinio silicio elementai?

Amorfinio silicio saulės elementai toliau naudojami, nes jų privalumai viršija tik energijos konversijos efektyvumą. Jiems reikia žymiai mažiau silicio medžiagos, jie palaiko didelio ploto gamybą, gali būti dedami ant lankstaus substrato ir gerai veikia esant silpnam ir išsklaidytam apšvietimui. Tokiose taikymo srityse kaip vidaus įrenginiai, pastatų integruotos saulės energijos sistemos, lengvi moduliai ir nešiojama elektronika, šie privalumai gali nusverti mažesnio piko efektyvumo apribojimus.

2. Kodėl intrinė sritis laikoma svarbiausia dalimi amorfinio silicio p-i-n saulės elemente?

Intrinė sritis tarnauja kaip pagrindinė šviesą sugerianti zona, kurioje generuojama dauguma elektrono-pliuso porų. Kadangi p-tipo ir n-tipo sluoksniai yra santykinai ploni, didžioji dauguma fotovoltinės konversijos vyksta intrinėje teritorijoje. Jos storis, medžiagos kokybė ir defektų tankis tiesiogiai įtakoja šviesos sugėrimą, nešiklių generavimą ir krūvio surinkimo efektyvumą. Bet koks intrinės srities patobulinimas paprastai turi didelę įtaką bendram elementų našumui.

3. Kaip tandeminiai amorfinio silicio saulės elementai įveikia vieno jungties dizaino apribojimus?

Vieno jungties elementai gali veiksmingai panaudoti tik ribotą saulės spektrą. Tandeminės struktūros sprendžia šį apribojimą, sukurdamos kelis fotovoltinius sluoksnius su skirtingomis juostos energijomis. Kiekvienas sluoksnis sugeria tam tikrą bangos ilgių diapazoną, leidžiančią daugiau saulės šviesos paversti elektros energija. Šis požiūris gerina spektro išnaudojimą, mažina energijos nuostolius ir didina bendrą konversijos efektyvumą, palyginus su tradiciniais vieno jungties amorfinio silicio elementais.

4. Kodėl Staeblerio-Wronskio efektas laikomas viena didžiausių iššūkių amorfinio silicio technologijoje?

Staeblerio-Wronskio efektas sukelia palaipsnį našumo pablogėjimą, kai amorfinio silicio elementai ilgesnį laiką veikiami saulės šviesos. Nuolatinis apšvietimas gali sugadinti silicio-vandenilio ryšius medžiagoje, sukuriant papildomas defekto vietas, kurios sugadina nešiklius ir padidina rekombinacijos nuostolius. Augant defektų tankiui, svarbūs našumo parametrai, tokie kaip trumpojo jungimo srovė, užpildymo faktorius ir konversijos efektyvumas, sumažėja, ribodami ilgalaikę energijos gamybą.

5. Kodėl tikslus PECVD depovizavimo proceso valdymas yra labai svarbus gaminant aukštos kokybės amorfinio silicio saulės elementus?

Amorfinio silicio plėvelių elektrinės ir optinės savybės labai priklauso nuo depovizavimo sąlygų. Tokie parametrai kaip dujų sudėtis, kameros slėgis, substrato temperatūra, plazmos galia ir dujų srauto greitis veikia plėvelių storį, vienodumą, defektų tankį ir nešiklių transporto charakteristikas. Netgi maži pokyčiai gali paveikti modulio našumą ir nuoseklumą. Todėl griežtas proceso kontrolės palaikymas yra labai svarbus gaminant patikimus saulės elementus su stabiliomis elektrinėmis savybėmis dideliais gamybos kiekiais.
