Išsamus diodų vadovas: tipai, pritaikymas ir charakteristikos

Diodai yra dviejų gnybtų puslaidininkiniai įtaisai, leidžiantys srovei tekėti viena kryptimi, o blokuoti ją kita.Pastatyti ant P tipo ir N tipo medžiagų sankryžos, jie naudojami ištaisymui, įtampos reguliavimui, signalų apdorojimui ir grandinės apsaugai.Šiame straipsnyje nagrinėjama, kaip veikia diodai, įprastų tipų, tokių kaip lygintuvas, Zener ir Schottky diodai, skirtumai, pagrindinės specifikacijos, turinčios įtakos veikimui, ir platus jų pritaikymas šiuolaikinėje elektronikoje.

Katalogas

Diodo apžvalga

Diodai tarnauja kaip puslaidininkiniai įtaisai, kuriuos apibrėžia du pagrindiniai jų gnybtai: anodas ir katodas.Jų veikimo esmė yra P tipo ir N tipo puslaidininkių sandūra.Ši sąveika sukuria vadinamąjį išeikvojimo sluoksnį, savybę, kuria grindžiamas diodo gebėjimas nukreipti elektros srovę pageidaujama kryptimi.

Šiame puslaidininkių pasaulyje išeikvojimo sluoksnis veikia kaip riba, nukreipianti srovę tik iš anodo į katodą ir taip paveikdama daugybę elektros įrenginių.

Diodo veikimo dinamika yra glaudžiai susijusi su poslinkio sąvoka – procesu, kuris nepaprastai tiksliai apibrėžia šių puslaidininkinių įtaisų veikimą.

Esant priekiniam poslinkiui, kai anodas yra prijungtas prie teigiamos įtampos katodo atžvilgiu, išeikvojimo sluoksnis sumažėja, sudarydamas sąlygas srovei judėti be pastangų.Šis mechanizmas padeda kintamąją srovę (AC) paversti nuolatine srove (DC).Tie, kurie užsiima inžinerinėmis pastangomis, turi išlikti budrūs, subalansuoti įtampą leistinuose lygiuose, kad būtų išvengta galimos diodo žalos.

Programos vystosi atvirkštinio poslinkio sąlygomis.Neigiamos įtampos taikymas anodui, palyginti su katodu, padidina išeikvojimo sritį, efektyviai blokuodamas reikšmingą srovės judėjimą.Ši savybė naudojama apsauginiuose įtaisuose, pavyzdžiui, įtampos fiksavimo grandinėse.Diodai nėra visiškai tobuli komponentai, nes nedidelės nuotėkio srovės vis tiek gali tekėti net ir esant atvirkštiniam poslinkiui.Norint apmąstyti šiuos delikatesus, reikia nuodugniai išnagrinėti diodų parametrus ir naudojimo kontekstus, kad būtų užtikrintas patikimumas ir našumas įvairiuose elektroniniuose kraštovaizdžiuose.

Diodų veislės ir jų savybės

Lygintuvų diodai

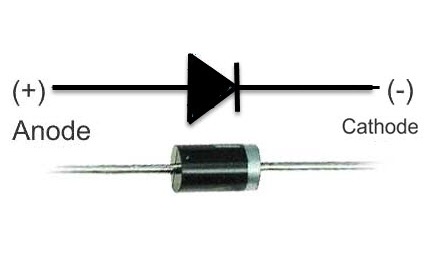

Maitinimo grandinių srityje lygintuvų diodai išsiskiria dėl savo dažnai didesnio dydžio, o tai susiję su jų gebėjimu valdyti didesnes sroves.Šie diodai kintamąją srovę (AC) paverčia nuolatine srove (DC), o tai turi įtakos daugelio elektroninių prietaisų funkcionalumui.Diodo dydžio ir galios poreikio koreliacija užtikrina, kad įrenginiai veiktų optimaliai.Norint išvengti perkrovos problemų, renkantis šiuos diodus reikia atidžiai stebėti įtampą ir srovę.Tikslūs skaičiavimai realiose programose padeda suderinti diodų pajėgumus su grandinės poreikiais, pagerindami našumą ir patikimą veikimą.

Zenerio diodai

Unikaliomis spalvomis pasižymintys Zener diodai yra įtampos reguliavimo specialistai, palaikantys nustatytą Zener įtampą.Dėl šios charakteristikos jie yra patikimi, norint sukurti stabilią atskaitos įtampą ir užtikrinti grandinės apsaugą nuo viršįtampių.Jų dviguba nauda apima įtampos stabilizavimą ir apsaugą nuo viršįtampių.Zenerio diodai dažnai dedami į grįžtamojo ryšio kilpas, kad įtampa būtų stabili net pasikeitus sąlygoms.Tiksliam darbui svarbu suprasti jų temperatūros koeficientus, nes ši informacija nurodo geriausią veikimo diapazoną ir padeda suderinti kiekvieną diodą pagal jo vardines specifikacijas.

Šotkio diodai

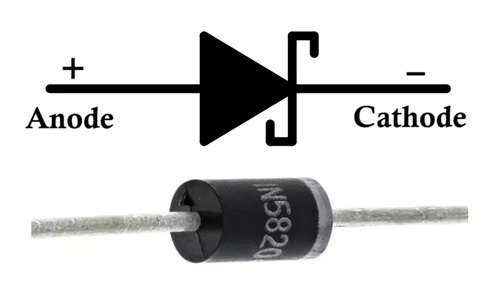

Schottky diodai susilaukia pripažinimo dėl minimalaus tiesioginės įtampos kritimo kartu su greito perjungimo galimybėmis.Dėl to jie puikiai tinka programoms, kurioms reikalingas aukštas dažnis ir patobulintas galios valdymas.Jų indėlis į padidintą efektyvumą yra pastebimas, nes jie sumažina galios nuostolius ir yra tinkami sinchroniniam ištaisymui.Naudojimas dažnai apima šių diodų integravimą į pažangias galios konvertavimo sistemas, patobulinant kompaktiškų ir energiją taupančių įrenginių dizainą.Jų įtaka apima ne tik pagrindinį ištaisymą, bet ir padeda tobulinti sudėtingas elektronines sistemas, kurioms būdingas mažesnis šiluminis pėdsakas.

Visose diodų rūšyse grandinės diagramose naudojamas universalus simbolis: rodyklė, nukreipta link linijos, kuri reiškia katodą.Šis vienodas išdėstymas palaiko tikslų grandinės brėžinį ir surinkimą.Norint tinkamai veikti ir išvengti šortų, būtina teisinga orientacija, o užbaigtų mazgų kokybė dažnai yra kruopščiai tikrinama.Pagrindo grandinės simbolikos supratimas tampa idealiu efektyviam trikčių šalinimui, todėl tai yra kompetentingo remonto ir diagnostikos kertinis akmuo.

Diodų techninės specifikacijos

Priekinės įtampos kritimas

Svarstant projekto diodus, reikia įsigilinti į tiesioginės įtampos kritimo gelmes.Mažesnis įtampos kritimas ne tik padidina grandinės efektyvumą;jis subtiliai šnabžda pažadus sumažinti energijos nuostolius.Tiems, kurie vertina elektroninio dizaino meną, ši specifikacija įtakoja galios valdymo struktūrą, subtiliai pakeisdama šilumines charakteristikas ir grandinės veikimą.Norint suprasti, kaip nedideli tiesioginės įtampos kritimo pokyčiai gali turėti įtakos ilgalaikiam stabilumui ir efektyvumui, dažnai reikalinga išsami analizė.

Didžiausia tiesioginė srovė

Sukurti atlaikyti iki tam tikros didžiausios tiesioginės srovės, diodai slepia slenkstį, kurį viršijus kyla jų gedimo pavojus.Grandinės vientisumo audinys intensyvios apkrovos sąlygomis yra susietas su šia specifikacija.Įsivaizduojant scenarijus, kai srovės šuoliai, pvz., trumpalaikiai įjungimo momentai, tampa apčiuopiami, tampa sąmoninga kelione ilginant diodo tarnavimo laiką ir užtikrinant tvirtą patikimumą.

Atbulinės eigos įtampa

Atvirkštinio gedimo įtampa rodo diodo atsparumą nepageidaujamam atvirkštiniam poslinkiui.Nors jis sukurtas taip, kad būtų didelis, jo svarba garsiau atsiliepia aplinkoje, kurioje gausu įtampos svyravimų.Atsižvelgiant į šį parametrą, užtikrinamas užtikrinimo skydas, užtikrinantis, kad veikimas išliktų saugiose ribose.Atsižvelgiant į aplinkos poveikį, atvirkštinio laidumo rizika švelniai išvengiama apgalvotais maržos skaičiavimais.

Atvirkštinė nuotėkio srovė

Netgi mažiausias atvirkštinio nuotėkio srovės šnabždesys diode, nors ir atrodytų nereikšmingas, gali raibuliuoti naudojant tikslumo reikalaujančias programas.Šio aspekto įtraukimas į projektavimo numatymą pagerina grandinės tikslumą ir patikimumą, ypač ten, kur branginamas nepajudinamas stabilumas.Taigi, siekiant užtikrinti grandinės vientisumą, tampa įprasta griežtai tikrinti nuotėkio sroves įvairiomis sąlygomis.

Atvirkštinis atkūrimo laikas

Didelės spartos perjungimo laukuose atsiskleidžia pasakojimas apie diodo atvirkštinį atkūrimo laiką.Šis parametras diktuoja diodo perėjimo tarp laidžių būsenų tempą, labai svarbų didelės spartos programų simfonijai.Į ateitį žvelgiančios konstrukcijos dažnai apima buferinių elementų arba slopintuvų įtraukimą, suderinant našumą su atkūrimo laiku, kad būtų pasiektas optimizuotas grandinės ritmas.

I-V charakteristikos

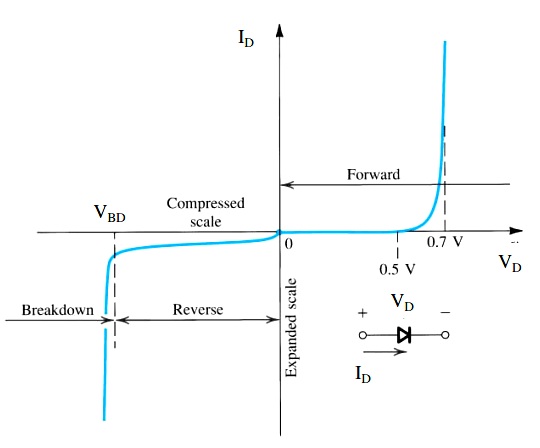

I-V kreivė pasirodo kaip grafinis gobelenas, iš pirmo žvilgsnio pavaizduojantis esminius diodo parametrus.Per šias kreives atskleidžiamos šnabždesys apie veikimo slenksčius ir stabilumo niuansus.Nesvarbu, ar esate pasinėrę į apmąstymus, ar susiduriate su praktinėmis dilemomis, šie grafiniai vaizdiniai yra vadovas ir suteikia tvirtą pagrindą pagrįstiems sprendimams priimti.Jie yra aiškumo švyturys tiek analizuojant, tiek šalinant triktis, nušviečiant kelią į priekį.

Diodų naudojimas elektroninėse grandinėse

AC konvertavimas į DC su lygintuvu diodais

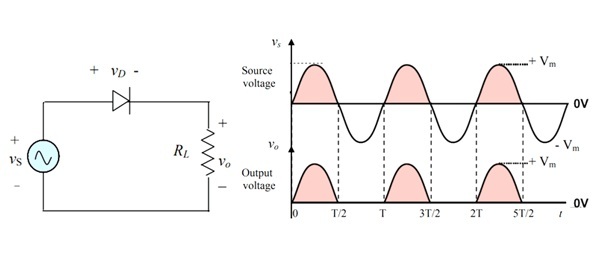

Maitinimo šaltiniuose lygintuvų diodai padeda paversti kintamąją srovę (AC) į nuolatinę srovę (DC).Taikant pusės bangos arba visos bangos ištaisymo būdus, šie diodai sukuria pastovią nuolatinės srovės išvestį ir taip suteikia nuolatinį energijos šaltinį daugybei elektroninių prietaisų.Pažymėtina, kad visos bangos ištaisymui dažnai teikiama pirmenybė dėl visiško kintamosios srovės ciklo panaudojimo, todėl gaunama nuoseklesnė nuolatinės srovės išvestis, palyginti su pusės bangos metodais.Tokios nuostatos dažnai lemia inžinerinius sprendimus, kuriais siekiama patobulinti maitinimo šaltinio funkcionalumą, skatinant dialogą tarp technologijų pažangos ir būdingų projektavimo iššūkių.

Zenerio diodai įtampos stabilizavimui

Zenerio diodai puikiai išlaiko įtampos pastovumą ir apsaugo grandines nuo per didelės įtampos.Jų unikalus veikimas leidžia nukreipti atvirkštinę srovę, kai viršijama nurodyta įtampa.Šios funkcijos sudedamoji dalis yra rezistorius, padedantis išsklaidyti papildomą srovę, užkertant kelią pažeidimams įtampos šuolių metu.Gautas įtampos suspaudimas ne tik tarnauja kaip apsauga, bet ir užtikrina subtilių elektroninių dalių patikimumą.Praktinė patirtis rodo tikslaus derinimo svarbą, kai net ir nereikšmingi įtampos pokyčiai gali smarkiai pakeisti visos grandinės veikimą, paskatindami apgalvoti apmąstymus apie subtilią patikimumo ir tikslumo sąveiką.

Schottky diodai našumui pagerinti

Schottky diodai, pripažinti dėl mažo tiesioginės įtampos kritimo, puikiai tinka užduotims, kurioms reikia tiek poliškumo apsaugos, tiek aukšto dažnio veikimo.Ši savybė sumažina energijos nuostolius ir padidina efektyvumą, ypač vertinama įrenginiuose, kuriuose veikia baterijos.Tačiau palyginti mažesnė jų atvirkštinė įtampa gali būti kliūtis tam tikrose ištaisymo srityse.Stebėtojai dažnai parodo, kaip svarbu pasirinkti Schottky diodus pagal konkrečias atvirkštinės įtampos sąlygas, užtikrinant, kad jų greitas perjungimas nepakenktų pritaikytam našumo, patikimumo ir konkrečių grandinės poreikių balansui, o tai yra palanki dirva nuolatiniam tyrinėjimui ir įžvalgai.

Diodų integravimas šiuolaikinėje elektronikoje

Šių įvairių tipų diodų įtraukimas pabrėžia jų pagrindinį vaidmenį šiuolaikinėje elektroninio dizaino aplinkoje.Kiekviena veislė, apibrėžta skirtingais požymiais, atlieka savo vaidmenį darnioje elektroninių komponentų sinergijoje.Išmintingas lygintuvo, Zenerio ir Schottky diodų sumaišymas padeda maksimaliai padidinti grandinės apsaugą, efektyvumą ir našumą.Nuolat kintančioje elektroninės pažangos srityje likimas informuotas apie sudėtingas šių įrenginių pritaikymas gali paskatinti pažangiausias naujoves, skatinančias augimą tiek vartotojams skirtose technologijose, tiek platesniuose pramonės sektoriuose, išsaugant gyvą dialogą tarp dabartinių pasiekimų ir ateities potencialo.

Diodų tipų palyginimas: Schottky ir standartiniai diodai

Šotkio diodai

Schottky diodai, žinomi dėl savo greito perjungimo galimybių ir minimalaus tiesioginės įtampos kritimo, puikiai tinka aukšto dažnio naudojimui ir grandinėms, kuriose energijos vartojimo efektyvumas yra vertinamas.Įtampos kritimas sumažina galios nuostolius, padidindamas efektyvumą, ypač maitinimo blokuose.Šis subtilus įtampos sumažėjimas taip pat lemia vėsesnį veikimą, o tai palengvina šiluminį reguliavimą kompaktiškose elektroninėse grandinėse.Tačiau reikia skirti pakankamai dėmesio dėl nedidelės atvirkštinės pertraukos įtampos, dėl kurios reikia atidžiai naudoti.Pavyzdžiui, įrenginiuose, maitinamuose iš baterijų, mažesnio įtampos kritimo pranašumai yra reikšmingi, tačiau labai svarbu, kad atvirkštinė įtampa būtų valdoma, kad būtų išvengta gedimo.

Standartiniai diodai

Standartiniai diodai vertinami dėl savo ilgaamžiškumo ir didesnės atvirkštinės gedimo įtampos, todėl juos galima pritaikyti nuo lygintuvo galios buitiniuose prietaisuose iki signalų demoduliavimo.Jų patikimumas yra gerai įvertintas grandinėse, kurios susiduria su dideliais įtampos poslinkiais.Nepaisant to, padidėjęs tiesioginės įtampos kritimas, palyginti su Schottky diodais, padidina galios išsklaidymą ir padidina šiluminę galią, todėl reikia efektyvių šilumos valdymo strategijų.Kuriant grandines idealu tinkamai pasverti atsparumą ir efektyvumą, kad atitiktų apibrėžtus funkcinius lūkesčius.

Renkantis tarp Schottky ir standartinių diodų, sprendimą turėtų lemti skirtingi programos poreikiai.Renkantis komponentus dažnai pagrindinis dėmesys skiriamas efektyvumui, šilumos elgsenai ir atsparumui įtampai.Tais atvejais, kai reikalingas greitas perjungimas ir žemas įtampos kritimas, pvz., jungimo režimo maitinimo šaltiniai, Schottky diodai suteikia didelę naudą.Konstrukcijoms, kurioms reikalingas ilgas tarnavimo laikas ir didelė atvirkštinės įtampos galimybė, pvz., apsauginės grandinės, standartiniai diodai dažnai geriau tinka.

Specialūs diodų variantai

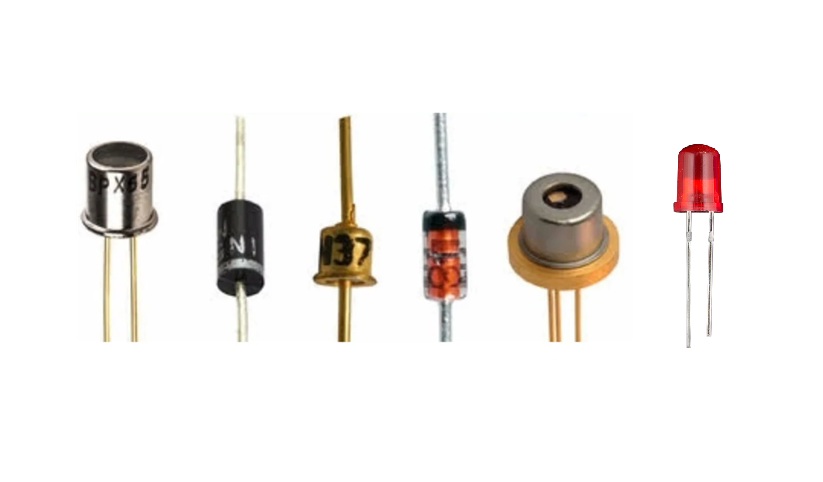

šviesos diodai

Šviesos diodai (LED) iš esmės pakeitė mūsų sąveiką su apšvietimu, jų spindesys apšviečia ir mūsų gatves, ir gyvenimą.Šie komponentai suteikia pastebimų pranašumų, tokių kaip energijos taupymas, ilgaamžiškumas ir nepaprastas atsparumas.Šviesos diodai apšviečia platų naudojimo spektrą: nuo jaukios švytėjimo mūsų namuose iki ryškios didelio masto ekranų žavesio ir net sudėtingos sudėtingų grandinių architektūros.Jų išradingas dizainas ne tik sumažina sąskaitas už elektrą, bet ir apima įsipareigojimą kurti ekologiškesnę planetą.

Fotodiodai

Sudėtingame jutiklių pasaulyje fotodiodai meistriškai paverčia šviesą elektriniais signalais ir yra įausti į tiksliųjų instrumentų audinį.Jie puikiai tinka aplinkoje, kurioje reikalingas tikslus šviesos aptikimas ir valdymas, pvz., detalus optinių sistemų ryšys, gelbstintis medicinos prietaisų tikslumas ir kasdienis nuotolinio valdymo pultų bei kamerų patogumas.Fotodiodų kompetencija slypi jų tikslume, žymiai patobulinant įrenginius, tokiu būdu technologiją sklandžiai įtraukiant į mūsų kasdienės patirties gobeleną.

Lazeriniai diodai

Lazeriniai diodai, žinomi dėl nuoseklios šviesos spinduliavimo meistriškumo, yra nepakeičiami sąjungininkai tokiose įvairiose srityse kaip optinių duomenų archyvai ir sudėtingos pramoninės pjovimo mašinos.Tinkamomis sąlygomis jie skleidžia koncentruotus, intensyvius spindulius, būtinus gamybos tikslumui, ryšių technologijoms ir medicinos pažangai.Lazerinių diodų tikslumas ir pritaikomumas paskatino novatoriškus pokyčius daugelyje pramonės šakų.

TVS diodai

„Transil“ arba „Transient Voltage Suppressor“ (TVS) diodai elektronikos pasaulyje veikia kaip sargybiniai, tvirtai saugantys jautrius komponentus nuo netikėtų įtampos šuolių.Atlikdami svarbų vaidmenį palaikant grandinės operacijų vientisumą, jie randa savo vietą automobilių sistemose, telekomunikacijų tinkluose ir asmeniniuose elektroniniuose įrenginiuose.Greitas jų atsakas suspaudžiant ir išsklaidant trumpalaikę energiją apsaugo komponentus, užtikrindamos, kad sistemos veiktų tiksliai ir atlaikytų net atšiauriausias sąlygas.

Varactor diodai

Turėdami retą dovaną tarnauti kaip derinami kondensatoriai, varaktorio diodai puikiai keičia talpą tokiose programose kaip dažnio moduliavimas ir tiksliai suderintos grandinės.Modifikuodami išeikvojimo srities plotį, šie diodai suteikia dinamišką talpos valdymą, kuris yra pagrindinis radijo dažnių (RF) projektavimo ir telekomunikacijų sistemų aspektas.Vaizduotės lankstumas, kurį siūlo varaktorio diodai, atveria technologijų pasaulį, reikalaujantį tikslaus dažnio manipuliavimo ir prisitaikymo.

Diodų pakavimo parinktys

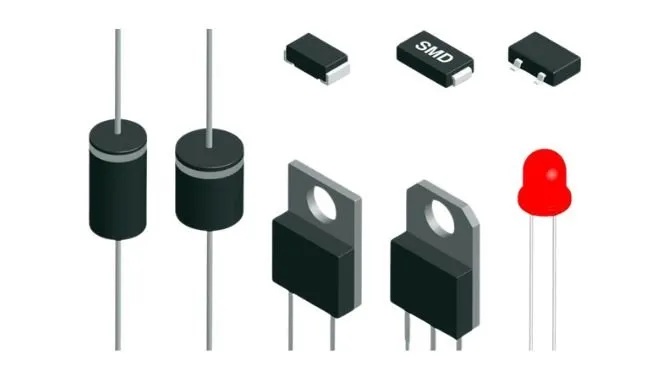

Diodų pakuotė siūlo daugybę metodų, skirtų unikalioms reikmėms.Kiekvienas formatas suteikia atskirų privilegijų, kurios pagerina praktinį naudojimą ir efektyvumą įvairiems technologiniams tikslams.

Per skylę paketai

Tokie tipai kaip DO-41 yra kiauryminių paketų pavyzdys, kurie prototipų kūrimo etape yra neįkainojami.Šie tvirtai sukonstruoti komponentai palengvina integravimą į eksperimentines grandines, suteikiant galimybę lanksčiai pakartotinai kurti ir tobulinti savo dizainą.Dėl jų patvarumo ir tvirtumo jie puikiai tinka, kai aplinkos veiksniai gali sukelti fizinį stresą.Kiauryminiai diodai taip pat naudojami švietimo įstaigose, ugdant litavimo įgūdžius ir praktinę patirtį grandinėje.

Paviršiaus montavimo stiliai

Paviršiaus montavimo įrenginių (SMD) paketai, įskaitant SOD-123, patenkina neatidėliotiną mažėjančių technologinių pėdsakų poreikį.Šie mažybiniai diodai atitinka masinės gamybos reikalavimus, o jų profilis yra aptakus, leidžiantis taupyti erdvę.Nepaisant to, kad surinkimui reikalinga pažangesnė įranga, jų minimalus dydis ir svoris suteikia didžiulę naudą plataus vartojimo elektronikos ir automobilių sistemose, kur kompaktiškas dizainas dažnai vertinamas.Supaprastintas surinkimo procesas palaiko tikslumą ir greitą gamybą, o tai labai prisideda prie savalaikių ir konkurencingų gamybos ciklų išlaikymo.

Varžtu montuojami diodai

Didelio našumo programos dažnai priklauso nuo varžtais tvirtinamų diodų.Šis paketo stilius palaiko stiprų šilumos valdymą ir mechaninį stiprumą, todėl grandinėse su dideliu srovės ir įtampos lygiu dažnai naudojamos varžtais tvirtinamos dalys.Pramoninėje aplinkoje varžtais montuojami diodai padeda palaikyti galios elektronines sistemas, palaiko atsinaujinančios energijos įrangą ir pagerina sunkiųjų mašinų patikimumą.Ilgas tarnavimo laikas ir tvirta konstrukcija pabrėžia varžtais tvirtinamos pakuotės vertę derinant diodą su specifiniais eksploatavimo poreikiais.

Išvada

Diodai yra būtini elektroninių grandinių projektavimui, siūlydami funkcijas nuo kintamosios srovės į nuolatinės srovės konvertavimo iki apsaugos nuo viršįtampių ir didelio greičio perjungimo.Suprasdami kiekvieno tipo diodų, nesvarbu, ar jie yra standartiniai, „Schottky“, „Zener“ ar specialių variantų, pvz., LED ir TVS diodų, charakteristikas, pranašumus ir naudojimo atvejus, galite pasirinkti patikimus, efektyvius ir ekonomiškus dizaino sprendimus.Pasirinkus tinkamą diodą su tinkamomis specifikacijomis ir tinkamomis pakuotėmis, jis gali užtikrinti stabilumą, našumą ir ilgalaikį patikimumą įvairiose elektroninėse programose.
