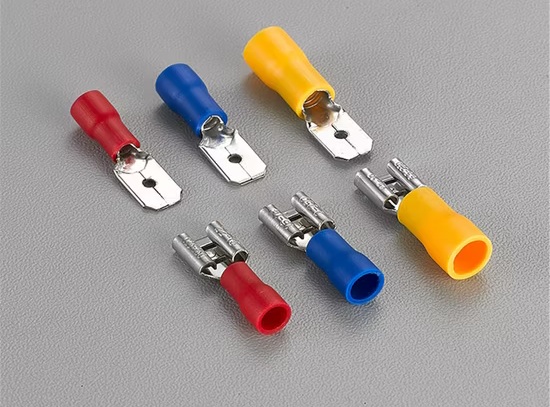

Visas „Spade“ jungčių vadovas: saugiam ir patikimam laidų sujungimui

Kastuvinės jungtys yra plačiai naudojami laidų gnybtai, kurie yra paprastas, saugus ir patogus būdas prijungti laidus prie varžtų, smeigių ir gnybtų stulpų.Šiame straipsnyje paaiškinama, kaip jie veikia, kokius projekto reikalavimus reikia patikrinti prieš pasirenkant ir kodėl svarbu laido skersmuo, smeigės dydis, jungties tipas, medžiagos kokybė ir suderinamumas.Ji taip pat apima saugos standartus, perkaitimo riziką ir tinkamus užspaudimo bei montavimo būdus.Kartu šios temos parodo, kaip teisingas jungties pasirinkimas ir montavimas užtikrina saugias, patikimas ir ilgalaikes elektros jungtis.

Katalogas

Kastuvo jungčių apžvalga

Kastuvinės jungtys yra elektriniai gnybtai, naudojami laidams pritvirtinti prie varžtų, smeigių ar gnybtų stulpų.Metalinis galas yra atviros šakės formos, todėl jungtis gali nuslysti į vietą aplink tvirtinimo tašką.Daugeliu atvejų varžtą tereikia atsukti, o ne iki galo išimti.Tai leidžia greičiau įdiegti jungtį ir lengviau atjungti remonto, keitimo ar įprastinės patikros metu.

Atliekant realius elektros instaliacijos darbus, ši forma sutaupo laiko, kai reikia nuimti vieną laidą iš gnybtų bloko, pakeisti pažeistą dalį arba patikrinti grandinę netrikdant viso surinkimo.Užuot ištraukę nuolatinę jungtį, laidą galima atlaisvinti atlaisvinant varžtą, pakėlus jungtį ir, atlikus darbą, vėl įstatant į vietą.Tai yra viena iš priežasčių, kodėl jungiamosios jungtys plačiai naudojamos elektros ir elektroninėse sistemose, kurioms reikalingas saugus kontaktas ir lengva prieiga prie paslaugų.

Kastuvinės jungtys gaminamos įvairių dydžių, medžiagų ir izoliacijos stilių.Kai kurie yra pliko metalo, o kiti turi izoliuotą movą, kuri uždengia suspaustą dalį ir padeda sumažinti atsitiktinį kontaktą.Tinkama jungtis turi atitikti ir laido dydį, ir kaiščio arba varžto dydį.Jei kuris nors iš jų yra neteisingas, terminalas gali nesitvirtinti vietoje ir laikui bėgant ryšys gali tapti mažiau patikimas.

Projekto reikalavimai

Srovės ir įtampos reikalavimai

Kiekvienas projektas turėtų prasidėti nuo aiškaus jungties srovės ir įtampos patikrinimo.Tai vienas iš pirmųjų praktinių žingsnių renkantis jungtį, nes jungiamoji jungtis pasirenkama ne tik pagal formą ar tinkamumą.Jis taip pat turi saugiai atlaikyti elektros apkrovą normaliai veikiant ir trumpais laikotarpiais, kai apkrova pakyla virš vidutinio lygio.

Kiekviena jungtis turi tam tikrą elektrinį įvertinimą, kuris rodo srovės ir įtampos kiekį, kurį gali nešti terminalas, nesukeldamas pernelyg didelio karščio ar neapkraunant jungties.Kai srovė teka per gnybtą, metalinis kontaktas ir užspaudimo vielos jungtis turi išlikti stabilūs.Jei jungtis yra per mažo dydžio arba nustumta daugiau nei nurodyta, kontaktiniame taške ir išilgai laido galo gali kauptis šiluma.Ši šiluma gali pažeisti gnybtų paviršių, susilpninti laido izoliaciją ir sutrumpinti jungties tarnavimo laiką.

Dėl šios priežasties pasirinkta jungtis turėtų apimti didžiausią numatomą apkrovą, o ne tik normalią veikimo būklę.Tai apima trumpus antplūdžius, atsirandančius, kai įranga paleidžiama, persijungia arba veikia kintant paklausai.Šis žingsnis ypač svarbus automobilių, namų ūkio ir pramonės sistemose, kur faktinės eksploatavimo sąlygos ne visada išlieka pastovios.Tinkamo įvertinimo jungtis padeda grandinei išlikti stabiliai ir sumažina perkaitimo, izoliacijos pažeidimo ir ankstyvo gedimo riziką.

Aplinkos sąlygos

Patikrinus elektros apkrovą, kitas žingsnis – pažvelgti į darbo aplinką.Vieta, kurioje bus sumontuota jungtis, turi tiesioginės įtakos jo tarnavimo laikui ir veikimui.Ryšys, kuris gerai veikia švariame vidaus skydelyje, gali sugesti daug greičiau karštame variklio skyriuje, drėgnoje komunalinėje patalpoje arba nešvarioje gamyklos korpuse.

Laikui bėgant šiluma gali suminkštinti izoliaciją ir susilpninti gnybtų medžiagas.Drėgmė gali pasiekti atvirus metalinius paviršius ir sukelti koroziją, o tai sumažina kontaktų kokybę ir padidina atsparumą.Vibracija gali lėtai atlaisvinti silpną arba prastai pritvirtintą jungtį, ypač kai įranga juda, įsijungia, sustoja arba dreba veikimo metu.Dulkės, alyva ir cheminės medžiagos taip pat gali kauptis aplink terminalą ir sutrumpinti tarnavimo laiką, jei jungtis nėra pritaikyta tokioms sąlygoms.

Dėl šios priežasties montavimo aplinką reikia tikrinti taip pat atidžiai, kaip ir elektros vardinę vertę.Automobilių sistemose jungtys dažnai turi atlaikyti šilumą, vibraciją ir skysčių poveikį.Buitinėse sistemose jungtis galima montuoti drėgnose vietose, pavyzdžiui, virtuvėse, rūsiuose ar pagalbinėse patalpose.Pramoninėje įrangoje terminalai gali būti veikiami nešvarumų, alyvos dulksnos, valymo priemonių ar proceso cheminių medžiagų.Tokiomis atšiauresnėmis sąlygomis izoliuoti, atsparūs korozijai ir tinkamai sumontuoti gnybtai paprastai užtikrina geresnę apsaugą ir ilgesnį tarnavimo laiką.

Programos tipas

Paskutinis žingsnis yra suderinti jungtį su faktine programa.Net kai srovė, įtampa ir aplinka jau žinomi, pati įranga vis tiek turi įtakos, kokia jungtis veiks geriausiai.Skirtingos sistemos sujungimui kelia skirtingus reikalavimus, o tie reikalavimai turi įtakos turimo terminalo tipui.

Automobilių instaliacijose jungtis dažnai turi išlikti saugi dėl nuolatinės vibracijos, temperatūros svyravimų ir sąlyčio su alyvomis ar skysčiais.Garso sistemose ryšys turi išlikti stabilus, kad signalo kelias liktų švarus ir nuoseklus.Buitiniuose laiduose montuotojai dažnai teikia pirmenybę jungtims, kurias lengva montuoti, patikrinti ir pakeisti atliekant techninę priežiūrą.Pramoninėje įrangoje terminalams gali tekti išlaikyti didesnes elektros apkrovas, pakartotinį aptarnavimą ir grubesnes veikimo sąlygas.

Jungties pasirinkimas pagal faktinį naudojimą padės išvengti problemų vėliau.Terminalas, kuris gerai veikia sausoje patalpoje, gali neatlaikyti transporto priemonės viduje, šalia mašinų ar dulkėtame valdymo skydelyje.Jungties suderinimas su programa padidina saugą, padidina patvarumą, o būsimą priežiūrą ir pakeitimą padaro paprastesnį ir patikimesnį.

Vielos matuoklis ir gnybto kaiščio dydis

Vielos matuoklio standartai

Vielos matuoklis rodo laido storį, todėl tai yra vienas iš pirmųjų dalykų, kuriuos reikia patikrinti prieš pasirenkant jungiamąją jungtį.Daugelyje elektros sistemų laido dydis matuojamas naudojant Amerikos vielos matuoklio (AWG) standartą.Pagal šią sistemą skaičius juda priešinga vielos storio kryptimi.Mažesnis AWG skaičius reiškia storesnį laidą, todėl 10 AWG yra storesnis nei 18 AWG.

Tai svarbu renkantis jungtį, nes kastuvo gnybtas yra skirtas tik tam tikro dydžio laidams.Kai viela nuimama ir įkišama į užspaudimo cilindrą, metalinė vamzdis turi sandariai užsidaryti aplink laidininką.Jei jungtis per didelė, cilindras gali tvirtai nelaikyti vielos, o užspaudimas gali atsilaisvinti traukiant ar vibruojant.Jei jungtis per maža, viela gali neįsiskverbti iki galo arba sruogos gali būti suspaustos, sulenktos arba nupjautos spaudžiant.Abiem atvejais kontaktas tampa mažiau patikimas.

Tinkamas laido matuoklio ir jungties diapazono atitikimas padeda sukurti tvirtą užspaudimą, pastovų elektros kontaktą ir geresnį ilgalaikį veikimą.Tai yra pagrindinis žingsnis, tačiau jis turi tiesioginį poveikį ryšio stiprumui, elektriniam stabilumui ir saugai.

Kaip išmatuoti vielos matuoklį:

Prieš pasirenkant terminalą, reikia kuo tiksliau patikrinti laido dydį.Patikimiausias būdas yra naudoti vielos matuoklio įrankį, kuris leidžia vielai tilpti į pažymėtas angas, kol bus rastas tinkamas dydis.Tai suteikia tiesioginį skaitymą ir sumažina spėliones pasirenkant jungtį.

Kitas įprastas būdas yra perskaityti atspausdintus žymes ant laido izoliacijos.Daugelis laidų yra paženklinti jų dydžiu, ypač pagamintuose kabelių rinkiniuose arba standartiniuose elektros ritiniuose.Kai tie ženklai yra aiškūs ir nepažeisti, jie gali būti greita nuoroda.Jei nėra matuoklio įrankio ar atspausdinto žymėjimo, dydžiui įvertinti galima naudoti vielos dydžio lentelę, nors šis metodas yra ne toks tikslus ir jį reikėtų vertinti atidžiau.

Daugelis izoliuotų jungiamųjų jungčių taip pat naudoja spalvų kodą, nurodantį laidų diapazoną, kuriam jos yra skirtos.Daugelyje įprastų jungčių rinkinių raudona naudojama 22–16 AWG, mėlyna – 16–14 AWG, o geltona – 12–10 AWG.Šios spalvos pagreitina rūšiavimą ir pagrindinį pasirinkimą, ypač atliekant pakartotinius elektros instaliacijos darbus.Nepaisant to, spalva turėtų būti tik orientyras.Faktinis laido matavimas vis dar yra saugesnis būdas, nes dėl mažo dydžio neatitikimo gali atsirasti silpnas užspaudimas, prastas laidininko sukibimas arba nestabili jungtis po įdiegimo.

Terminalo kaiščio dydis

Patvirtinus vielos matuoklį, kitas žingsnis yra patikrinti gnybtų kaiščio dydį.Viela gali tinkamai priglusti prie užspaudimo cilindro, tačiau jungtis vis tiek turi tinkamai priglusti prie varžto arba kaiščio, kur jis bus pritvirtintas.Kastuvo gnybto šakės anga turi būti pakankamai plati, kad galėtų slysti aplink smeigę jo neverčiant, bet ne tokia plati, kad po užveržimo gnybtas pasislinktų arba atsisėstų laisvai.

Smeigės dydis paprastai nustatomas pagal jo skersmenį, o įprasti dydžiai yra 1/4 colio, 5/16 colio ir 3/8 colio.Renkantis terminalą, anga kastuvo gale turi kuo labiau atitikti tą dydį.Jei anga per maža, jungtis netilps virš smeigės.Jei jis per didelis, gnybtas gali pasislinkti iš padėties prieš priveržimą arba jo metu, o tai sumažina kontaktinį plotą tarp metalinių paviršių.Mažesnis kontaktinis plotas gali padidinti pasipriešinimą ir padaryti jungtį mažiau saugią.

Tiksliausias būdas patikrinti kaištį yra su apkabomis, kurios tiesiogiai išmatuoja skersmenį.Liniuotė gali būti naudojama apytikriam įvertinimui, kai nieko kito nėra, tačiau ji yra ne tokia tiksli, ypač naudojant mažesnę aparatinę įrangą.Kai kuriais atvejais šiek tiek didesnė anga vis tiek gali veikti, tačiau per didelis tarpas susilpnina tinkamumą ir sumažina jungties stabilumą.

Patikima jungtis turi atitikti vielos matuoklį ir kaiščio dydį.Laido pusė turi įtakos tam, kaip tvirtai laikomas laidininkas, o gnybtų anga – kaip gerai jungtis priglunda prie tvirtinimo taško.Kai abu yra tinkamai suderinti, jungtį lengviau montuoti, lengviau tinkamai užveržti ir patikimiau naudojant ilgą laiką.

Kastuvinių jungčių tipai

Kastuvinės jungtys gaminamos kelių formų, nes ne visiems laidams reikia vienodo ryšio.Kai kuriems įrenginiams reikalingas paprastas laido užbaigimas, kad būtų lengva pasiekti.Kitiems reikia geresnės apsaugos aplink suspaustą vietą, greitesnio būdo atjungti dalis arba stipresnio fiksavimo judant ir vibruojant.Dėl šios priežasties jungiamosios jungtys skiriasi ne tik forma, bet ir tuo, kaip apsaugo jungtį ir kaip tvirtai laikosi vietoje po montavimo.

Faktiškai naudojant jungties tipas turi įtakos ir montavimo žingsniui, ir ilgalaikiam laidų veikimui.Paprastas gnybtas gali gerai veikti sausame korpuse, kur jungtis liečiama retai.Apsaugotas arba saugesnis tipas gali būti reikalingas ten, kur laidai eina per transporto priemonės kėbulą, šalia judančios įrangos arba patalpoje, kur dažnai atliekami techninės priežiūros darbai.Tinkamo tipo pasirinkimas palengvina darbą pradžioje ir padeda išvengti laisvų jungčių, atidengto metalo ir pakartotinio remonto vėliau.

Izoliuotos ir neizoliuotos jungtys

Izoliuotose jungtyse yra plastikinė įvorė aplink užspaudimo sekciją.Nuėmus laidą ir įkišus į cilindrą, įvorė uždengia sritį, kurioje laidininkas įspaudžiamas į gnybtą.Šis papildomas sluoksnis padeda sumažinti atsitiktinį sąlytį su metalinėmis dalimis ir suteikia jungties apsaugą nuo drėgmės, dulkių ir lengvo užteršimo.Tai ypač naudinga tose vietose, kur šalia esantys laidai, atviri gnybtai arba drėgnos sąlygos gali padidinti trumpojo jungimo ar nepageidaujamo kontakto riziką.

Dėl šios papildomos apsaugos izoliuotos jungtys plačiai naudojamos automobilių instaliacijose, buitinės elektros sistemose, lauko įrangoje ir bendruose techninės priežiūros darbuose.Jie dažnai yra saugesnis pasirinkimas, kai ryšys gali būti tvarkomas atliekant techninę priežiūrą arba kai aplinka nėra visiškai sandari.

Neizoliuotose jungtyse nėra šios movos, todėl metalinis gnybtas lieka atviras.Paprastai jie pasirenkami sausoms, uždaroms ar kontroliuojamoms patalpoms, kur papildoma izoliacija nereikalinga.Šiuose nustatymuose jungtis dažnai apsaugota įrangos korpusu arba išdėstymu skydo viduje.Neizoliuoti tipai paprastai yra mažesni, kartais lengviau telpa ankštose erdvėse ir dažnai yra pigesni.Tačiau jie suteikia mažiau apsaugos aplink suspaustą vietą, todėl jas reikėtų naudoti tik tada, kai montavimo sąlygos leidžia pasirinkti.

Geresnis pasirinkimas priklauso nuo faktinių darbo sąlygų.Kai sauga, izoliacija ir aplinkos apsauga yra svarbesni, izoliuoti tipai paprastai yra geresnis pasirinkimas.Kai jungtis yra apsaugotame korpuse, o erdvė yra ribota, gali pakakti neizoliuoto tipo.

Vyriškos ir moteriškos kastuvo jungtys

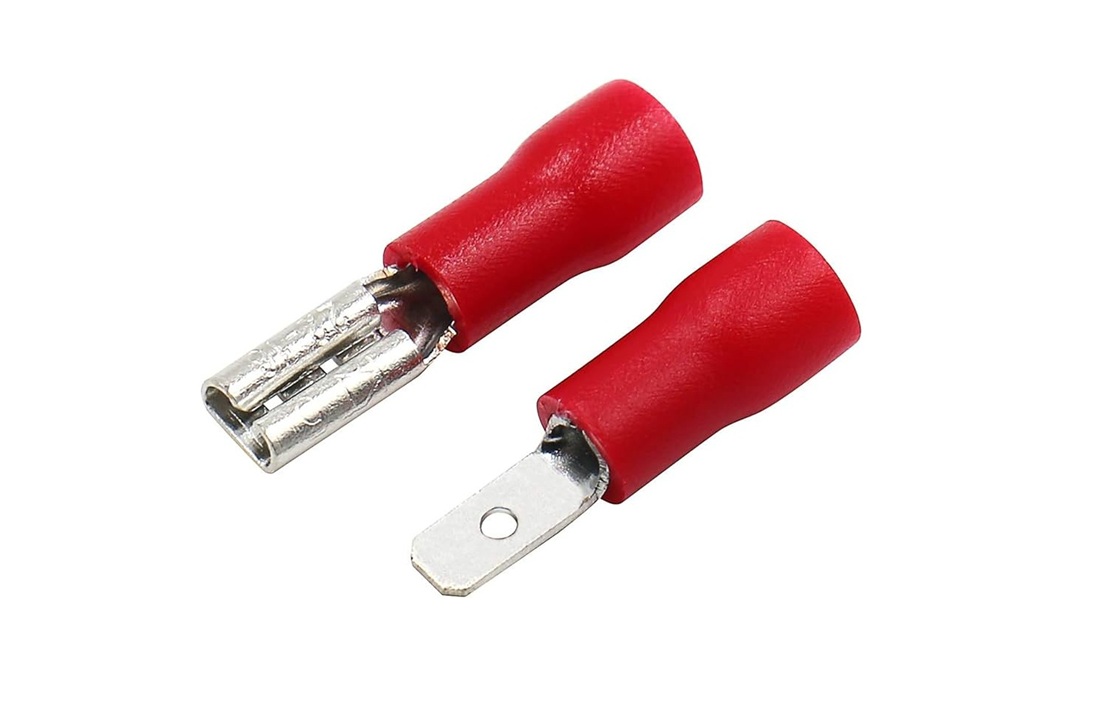

Vyriškos ir moteriškos mentelės jungtys skirtos greitam prijungimui ir greitam nuėmimui.Vyriškas gnybtas turi plokščią metalinį mentę, o moteriškas gnybtas turi formos angą, kuri slysta per tą ašmenį ir suima ją.Surinkimo metu abi dalys sustumiamos rankomis, kol užsifiksuos metalinis kontaktas.Techninės priežiūros metu juos galima atskirti nenupjaunant laido, todėl jie naudingi sistemose, kurias reikia taisyti, pakeisti arba išbandyti.

Šis stilius yra įprastas prietaisuose, transporto priemonėse, garsiakalbiuose, valdymo laiduose ir kituose tinkamuose naudoti elektros įrenginiuose.Tai leidžia atjungti vieną sistemos dalį, o likusią laidų dalį palikti vietoje.Tai leidžia greičiau pakeisti komponentus ir sumažinti poreikį atnaujinti ryšį kiekvieną kartą, kai dalis pašalinama.

Pagrindinis jų privalumas – lankstumas atliekant techninę priežiūrą.Laidą galima atjungti, patikrinti ir vėl prijungti įdedant mažiau pastangų nei naudojant pastovesnius laidus.Tuo pačiu metu abi dalys turi atitikti dydį ir tinkamumą.Jei vidinė pusė yra per laisva ant vyriško ašmenų, kontaktinis slėgis nukrenta ir jungtis gali pasislinkti, įkaisti arba veikti netolygiai.Norint užtikrinti stabilų elektros kelią ir patikimą ilgalaikį naudojimą, būtinas tinkamas pritaikymas.

Spade terminalų užrakinimas

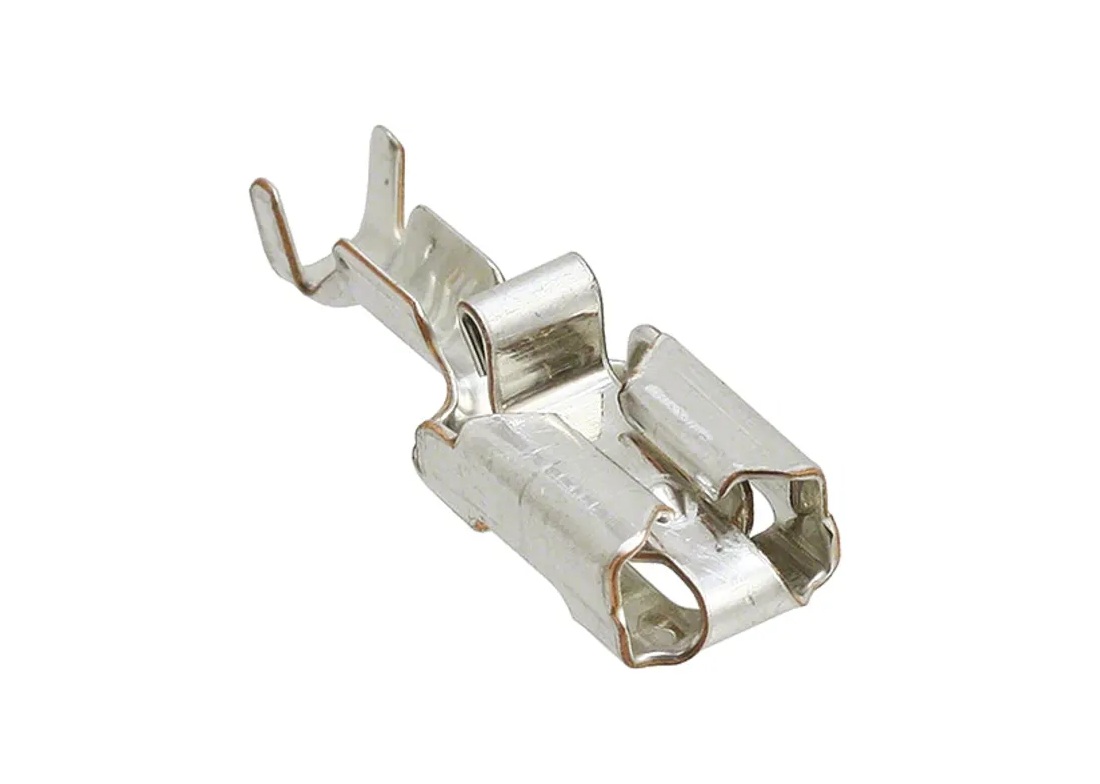

Užrakinimo kastuvų gnybtai skirti situacijoms, kai gali atsilaisvinti standartinė prispaudžiama jungtis.Juose yra fiksavimo funkcija, pvz., skirtukas, spaustukas arba spyruoklinė dalis, kuri padeda išlaikyti terminalą vietoje, kai jis prijungtas.Kai jungtis uždedama ant jungiamosios dalies, ši funkcija padidina atsparumą atsitiktiniam atsitraukimui ar judėjimui.

Šis papildomas sulaikymas yra naudingas transporto priemonėse, pramoninėse mašinose, maitinimo įrangoje ir energijos sistemose, kur laidai gali būti veikiami vibracijos, pasikartojančio judesio ar mechaninio smūgio.Esant tokioms sąlygoms, standartinis gnybtas gali lėtai prarasti padėtį, jei jis nėra pakankamai tvirtas arba jei veikimo metu sutrinka jungtis.Užrakinimo tipas padeda sumažinti šią riziką, nes terminalas yra saugesnis.

Pagrindinis privalumas yra stipresnis sulaikymas sudėtingo naudojimo metu.Toks stipresnis laikymas gali sumažinti priežiūros problemų, sumažinti staigaus atjungimo tikimybę ir laikui bėgant pagerinti ryšio stabilumą.Užrakinimo tipai yra izoliuoti ir neizoliuoti, todėl jungtį vis tiek galima pritaikyti prie supančios aplinkos, kartu pridedant papildomos fiksacijos.

Tinkamas jungties tipas priklauso nuo to, kaip sistema veikia, kur ji sumontuota ir kaip dažnai reikia atjungti jungtį.Izoliuotos jungtys dažniausiai geriau tinka tose vietose, kuriose yra drėgmės, dulkių, atviro metalo arba didesni saugos reikalavimai.Neizoliuotos jungtys dažnai tinka švarioms, sausoms ir apsaugotoms patalpoms, kuriose jungtis yra uždara.Vidinės ir moteriškos jungtys yra naudingos, kai techninės priežiūros metu reikia atjungti dalis, o užrakinimo gnybtai geriau tinka sistemoms, kurias patiria vibracija arba dažnai juda.

Tinkamas pasirinkimas turėtų atsižvelgti į visišką ryšio išnaudojimą, o ne tik į diegimo veiksmą.Jungtis turi atitikti darbo sąlygas, apsaugos poreikį ir mechaninį įtempimą, su kuriuo susidurs laidai.Teisingai parinkus tipą, laidą lengviau montuoti, lengviau aptarnauti, o ilgai eksploatuojant – patikimiau.

Medžiaga ir kokybė

Įprastos kastuvų jungtyse naudojamos medžiagos

Kastuvo jungties medžiaga turi įtakos tai, kaip gerai ji neša srovę ir kaip gerai išlaiko formą suspaudimo ir ilgalaikio naudojimo metu.Dauguma kastuvinių jungčių yra pagamintos iš vario arba žalvario.Varis yra plačiai naudojamas, nes jis turi didelį elektros laidumą, todėl srovė praeina per gnybtą su mažesne varža.Žalvaris taip pat yra įprastas, nes jis užtikrina gerą tvirtumą ir ilgaamžiškumą, o tai padeda gnybtui išlikti tvirtam, kai jis užspaudžiamas ant laido ir tvirtinamas po varžtu arba smeigtu.

Daugelio jungčių metalinis paviršius yra padengtas alavu.Šis plonas padengtas sluoksnis padeda apsaugoti jungtį nuo oksidacijos ir korozijos.Tai taip pat padeda kontaktiniam paviršiui laikui bėgant išlikti švaresniam, ypač tose vietose, kur oras yra drėgnas arba jungtis yra veikiama nešvarumų ir kintančios temperatūros.Gnybtas, pagamintas iš gero netauriojo metalo ir padengtas tinkama danga, paprastai išlaiko stabilesnį elektros kelią ilgą tarnavimo laiką.

Izoliuotose jungiamosiose jungtyse įvorė paprastai yra pagaminta iš nailono arba PVC.Šis išorinis sluoksnis padengia užspaudimo sritį ir suteikia pagrindinę apsaugą tvarkant ir montuojant.Izoliacija padeda sumažinti atsitiktinį kontaktą su atviru metalu ir suteikia gnybtui tam tikrą atsparumą drėgmei, nešvarumams ir nedideliam dilimui.Movos medžiaga taip pat turi įtakos jungties elgesiui suspaudimo metu.Gerai pritvirtinta mova išlieka vietoje, lengvai neskilinėja ir padeda lengviau valdyti terminalą surinkimo metu.

Dėl šios priežasties medžiagų pasirinkimas turi įtakos tiek elektriniam veikimui, tiek fiziniam patikimumui.Metalas turi įtakos laidumui ir stiprumui, o dengimas ir izoliacija turi įtakos apsaugai ir ilgalaikiam tarnavimo laikui.

Kodėl svarbus atsparumas korozijai

Korozija yra viena iš dažniausiai pasitaikančių priežasčių, dėl kurių sugenda gnybtų jungtis, ypač vietose, kuriose yra drėgmės, dulkių, druskos, alyvos ar karščio.Kai ant metalinio paviršiaus pradeda formuotis korozija, kontaktinis plotas tarp gnybto ir jungties taško tampa mažiau efektyvus.Padidėjus pasipriešinimui, jungtis gali pradėti įkaisti.Ši papildoma šiluma gali susilpninti gnybtą, pažeisti netoliese esančią izoliaciją ir sumažinti bendrą grandinės patikimumą.

Štai kodėl automobilių, jūrų ir pramonės sistemose dažnai pirmenybė teikiama padengtiems gnybtams, ypač alavuoto vario jungtims.Tokiose aplinkose jungtys dažniau susiduria su vandens garais, temperatūros svyravimais, kelio druska, proceso dulkėmis ar cheminėmis medžiagomis.Geriau apsaugotas paviršius sulėtina metalo gedimą ir padeda terminalui išlaikyti stabilų kontaktą ilgesnį laiką.

Ilgalaikis veikimas atšiauriomis sąlygomis nepriklauso vien nuo dengimo.Gera izoliacija, tinkamas sandarinimas, kur reikia, ir tinkamas užspaudimas taip pat padeda sumažinti koroziją.Kai vielos sruogos sandariai suspaudžiamos statinės viduje, lieka mažiau vietos drėgmei ir taršai surinkti.Kai izoliacija gerai priglunda ir jungtis naudojama tinkamoje aplinkoje, jungtis turi daugiau galimybių išlikti švari ir patikima.

Žemesnės kokybės jungtys vis tiek gali veikti esant nedideliam apkrovimui arba patalpose, tačiau paprastai jos turi mažiau apsaugos, kai aplinka tampa reiklesnė.Vietose, kuriose yra drėgmės, druskos ar karščio, tie žemesnės kokybės gnybtai gali anksti surūdyti ir greičiau sugesti.

Kaip atpažinti jungties kokybę

Aukštos kokybės jungtis naudojant ir montuojant paprastai rodo keletą aiškių ženklų.Metalinis korpusas turi jaustis tvirtas ir neturėtų pernelyg lengvai sulenkti, esant nedideliam spaudimui.Dengimas turi atrodyti lygus ir lygus visame paviršiuje, be šiurkščių dėmių, pleiskanų ar nuobodžių vietų, kurios rodo prastą apdailą.Izoliuotų tipų įvorė turi tvirtai priglusti prie gnybto ir neturi slysti, skilti ar atsilupti atliekant įprastą užspaudimo darbą.

Geros jungtys taip pat geriau išlaiko savo formą, kai įkišamas laidas ir naudojamas užspaudimo įrankis.Užspaudimo metu cilindras turi užsidaryti aplink vielą kontroliuojamai, nesilankstyti netolygiai ar nesugriūti.Po užspaudimo laidas turi likti tvirtai laikomas, laidas turi būti pritvirtintas cilindro viduje, o gnybtas vis tiek tinkamai išlygiuotas.Toks tvirtinimas padeda išlaikyti tvirtą mechaninį sukibimą ir stabilų elektrinį kontaktą.

Prastos kokybės jungtys dažnai greitai atskleidžia problemas.Metalas gali būti per plonas, todėl montuojant gali susidaryti silpni gofruoti arba deformuotis.Izoliacijos įvorė gali būti laisva arba trapi, todėl sumažėja apsauga ir tvarkymas tampa mažiau patikimas.Paviršiaus apdaila taip pat gali būti nelygi, o tai gali reikšti silpnesnį atsparumą korozijai ir prastesnę gamybos kokybę.Dėl šių problemų gali sutrikti kontaktas, sutrumpėti tarnavimo laikas ir didesnė gedimo tikimybė veikiant apkrovai ar vibracijai.

Dėl šios priežasties jungties kokybė turėtų būti vertinama ne tik pagal išvaizdą.Svarbūs požymiai yra metalo storis, dengimo konsistencija, izoliacijos tinkamumas ir jungties našumas užspaudimo metu.Šios detalės suteikia tikslesnį ilgalaikio patikimumo vaizdą.

Pagrindinė medžiaga ir kokybė

Gera kastuvo jungtis priklauso ne tik nuo tinkamo dydžio ir formos.Tai taip pat priklauso nuo naudojamo metalo, dengimo kokybės ir izoliacijos tinkamumo.Kai šios dalys yra gerai pagamintos, jungtis patikimiau teka srovę, veiksmingiau atspari korozijai ir ilgiau tarnauja.

Suderinamumas ir tinkamumas

Terminalo dydis

Patikimas elektros ryšys prasideda nuo tinkamo gnybtų dydžio.Prieš montuodami, jungtis turi būti suderinta su dviem pagrindiniais taškais: vielos matuokliu ir kaiščio arba varžto dydžiu.Abu turi tinkamai tilpti, kad jungtis būtų patikima ir saugiai tiektų srovę.

Vielos pusėje užspaudimo cilindras turi atitikti vielos matuoklį.Nuėmus izoliaciją, laidininkas įkišamas į statinę, o metalas suspaudžiamas presavimo įrankiu.Jei statinė per didelė, ji nepakankamai tvirtai sugriebs vielą.Viela gali pasislinkti, atsilaisvinti arba sukurti didesnį pasipriešinimą suspaustoje jungtyje.Jei statinė per maža, viela gali neįeiti iki galo arba sruogos gali būti sulenktos, nupjautos arba susigrūdusios spaudžiant.Bet kuriuo atveju ryšys tampa silpnesnis ir mažiau patikimas.

Gnybtų pusėje kastuvo jungties anga turi atitikti varžtą arba kaištį, kuriame jis bus sumontuotas.Šakės anga turi nuslysti į vietą be prievartos, o tada, kai priveržiama, atsisėsti po tvirtinimo detale.Jei anga yra per didelė, gnybtas gali pasislinkti nuo centro prieš pritvirtinant varžtą.Toks judesys sumažina kontaktinį plotą ir susilpnina laikymą.Jei anga yra per maža, jungtis visai netinkamai įsitaisys.

Tinkamo dydžio atitikmuo pagerina kontaktinį slėgį, sumažina nepageidaujamą judėjimą ir padeda palaikyti pastovų elektros našumą laikui bėgant.

Jungties suderinimas su įranga

Jungtis turi tilpti daugiau nei laidas ir tvirtinimo taškas.Jis taip pat turi atitikti įrangą, kurioje jis bus naudojamas.Skirtingos sistemos terminalui kelia skirtingus reikalavimus, todėl medžiaga, izoliacija ir paviršiaus apsauga turi atitikti faktines darbo sąlygas.

Automobilių sistemose jungtys dažnai susiduria su vibracija, šiluma ir skysčių poveikiu, todėl gnybtas turi išlikti sandarus ir atsparus dilimui pakartotinai judant.Namų garso sistemose jungtis reikalauja stabilaus metalinio kontakto ir gero laidumo, kad signalo srautas išliktų nuoseklus.Lauke, drėgnoje ar nešvarioje aplinkoje jungtis gali prireikti dengto metalo, geresnės izoliacijos arba papildomos apsaugos nuo korozijos.

Šis veiksmas yra svarbus, nes jungtis gali tinkamai tilpti diegiant ir vėliau sugesti.Iš pradžių gnybtas gali gerai susispausti ir tinkamai priveržti, tačiau jei jo medžiaga ar apsaugos lygis neatitinka įrangos, ilgainiui jungtis gali susilpnėti.Teisingas pasirinkimas turi palaikyti elektrines charakteristikas, mechaninį stabilumą ir patvarumą aplinkai.

Įprastų tinkamumo ir suderinamumo problemų išvengimas

Daugelis ryšio problemų prasideda dėl prastos terminalo ir tikrosios užduoties atitikimo.Dažniausios priežastys – netinkamas dydis, netinkamos medžiagos ir nepakankama aplinkos apsauga.Diegimo metu šios problemos dažnai nekyla.Vėliau jie pasirodo kaip atsilaisvinę laidai, perkaitę gnybtai, korozija arba pasikartojančios priežiūros problemos.

Per didelis arba per mažas gnybtas gali sukurti silpną užspaudimą arba nestabilų tvirtinimo tašką.Jungtis, pagaminta iš netinkamos medžiagos, sudėtingomis sąlygomis gali prarasti laidumą arba stiprumą.Terminalas, neturintis pakankamai izoliacijos ar atsparumo korozijai, gali tinkamai veikti sausoje patalpoje, bet greičiau sugesti drėgnoje, dulkėtoje ar aukštoje temperatūroje.Net gerai pagaminta jungtis gali prastai veikti, kai naudojama netinkamai.

Šių problemų daug lengviau išvengti prieš įdiegiant, nei ištaisyti po gedimo.Saugesnis būdas yra patikrinti laido dydį, kaiščio dydį, gnybtų medžiagą ir darbo aplinką prieš suspaudžiant ir sumontuojant jungtį.Toks paruošimas sumažina gedimo tikimybę ir padeda palaikyti ryšį ilgiau.

Suderinamumas visada turi būti patikrintas prieš montuojant, nes tai turi įtakos saugai, veikimui ir tarnavimo laikui.Gera jungtis yra ne tik ta, kuri telpa į vietą.Jis turi atitikti laidą, tvirtinimo tašką ir įrangos sąlygas tuo pačiu metu.Kai visos šios dalys sutampa, jungtis lengviau montuojama, ji stabilesnė eksploatacijos metu ir mažesnė tikimybė, kad vėliau suges.

Sauga ir standartai

Vadovaukitės elektros kodeksais ir standartais

Elektros darbai visada turi atitikti pripažintus saugos kodus ir gaminio standartus.Šios taisyklės padeda sumažinti perkaitimo, laidų klaidų, įrangos sugadinimo ir gaisro riziką.Standartai, tokie kaip NEC, UL ir kiti regioniniai reikalavimai, naudojami norint apibrėžti, kaip jungtys turi būti vertinamos, tikrinamos ir taikomos realiose sistemose.Kai jungtis atitinka šiuos standartus, didesnė tikimybė, kad ji veiks saugiai neviršydama numatytų elektrinių ir mechaninių ribų.

Realiai atliekant montavimo darbus, tai reiškia, kad jungtis neturėtų būti pasirenkama vien dėl formos ar patogumo.Įvertinimas, medžiaga, izoliacijos tipas ir paskirtis turi atitikti darbą.Tinkamai patvirtinta ir tinkamai naudojama jungtis suteikia montuotojui saugesnį pradinį tašką.Taip pat lengviau patikrinti, patvirtinti ir prižiūrėti gatavą laidų sistemą.

Kodo laikymasis pagerina daugiau nei atitiktis.Tai pagerina bendrą darbo kokybę.Kai jungtis yra tinkamai įvertinta ir sumontuota pagal pripažintus standartus, didesnė tikimybė, kad jungtis išliks stabili veikiant apkrovai ir mažesnė tikimybė, kad anksti suges.Standartai nepakeičia kruopštaus darbo, tačiau yra patikimas pagrindas saugiam montavimui ir ilgalaikiam veikimui.

Saugūs ryšiai

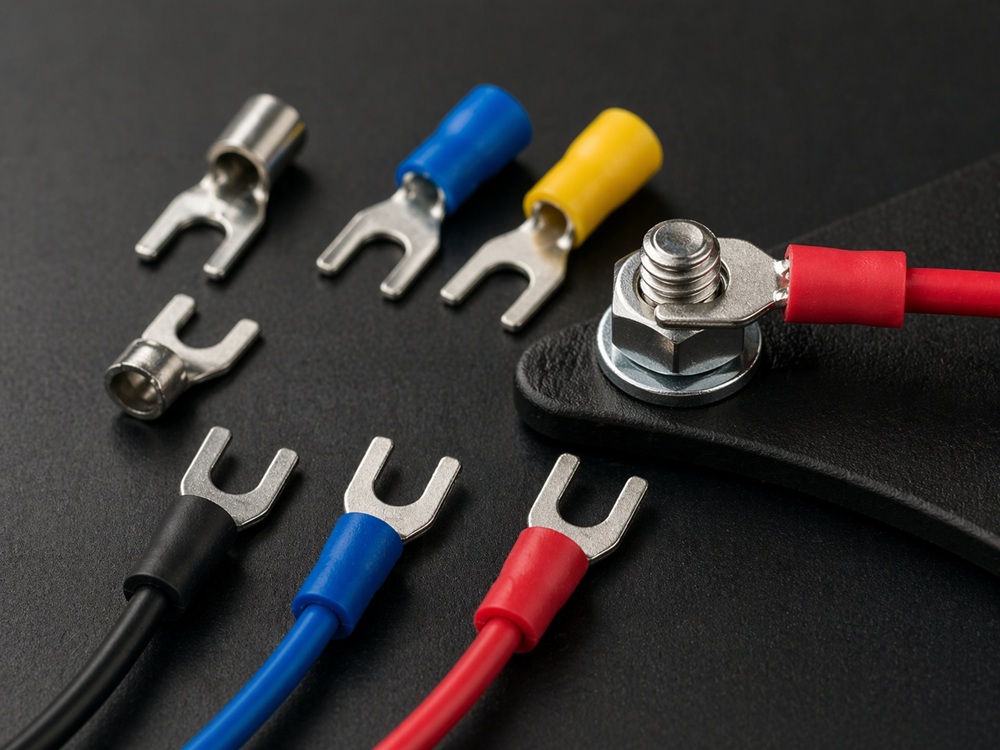

Saugus ryšys yra viena iš svarbiausių elektros saugos dalių.Kai gnybtas atsilaisvina, metalinis kontaktas tarp jungties ir laido arba kaiščio tampa mažiau stabilus.Sumažėjus kontaktiniam slėgiui, gali padidėti elektrinė varža.Kai pasipriešinimas didėja, tuo metu pradeda kauptis šiluma.Laikui bėgant ši šiluma gali pažeisti laido izoliaciją, pakeisti gnybtų spalvą, susilpninti metalą ir padidinti gaisro ar įrangos gedimo riziką.

Saugus diegimas prasideda nuo pagrindų.Jungtis turi atitikti laido dydį ir gnybtų kaiščio arba varžto dydį.Viela turi būti nuimta iki tinkamo ilgio, iki galo įkišta į cilindrą ir suspausta tinkamu įrankiu, kad laidininkas būtų tvirtai laikomas.Po to gnybtas turi priglusti prie sujungimo taško ir išlikti tvirtas priveržus tvirtinimo detalę.Kiekvienas iš šių žingsnių turi įtakos kontakto stabilumui faktinio veikimo metu.

Patikrinimas taip pat yra dalis, kad ryšys būtų saugus.Bet koks atsipalaidavimo, spalvos pakitimo, degimo, lydymosi ar korozijos požymis turėtų būti traktuojamas kaip įspėjimas, kad ryšys nebeveikia saugiai.Ankstyvas sugadinto terminalo pakeitimas paprastai yra paprastas remontas.Per ilgai laukiant, žala gali išplisti į laidą, įrenginio gnybtą arba netoliese esančius komponentus.

Perkaitimo prevencija

Perkaitimas yra vienas dažniausių prastos elektros jungties požymių.Jis dažnai prasideda, kai jungtis yra per maža, prastai suspausta, netinkamai priveržta arba naudojama viršijant vardinę srovės ribą.Kiekvienu atveju rezultatas yra tas pats.Ryšys išvysto didesnę varžą nei turėtų, o ta papildoma varža elektros energiją paverčia nepageidaujama šiluma.

Kai terminale pradeda kauptis šiluma, ryšys tampa mažiau stabilus.Metalas gali prarasti stiprumą, kontaktinis paviršius gali pablogėti, o aplinkinė izoliacija gali sukietėti, patamsėti arba įtrūkti.Jei problema išlieka, žala gali išplisti iš jungties į laidą ir netoliese esančias sistemos dalis.Dėl šios priežasties perkaitimo prevencija prasideda dar gerokai prieš įjungiant įrangą.Pradedama nuo teisingo gnybtų pasirinkimo, tinkamo srovės įvertinimo ir kruopštaus montavimo.

Jungtis visada turi būti parinkta atsižvelgiant į faktinę apkrovą, įskaitant sąlygas, kai srovė gali trumpam pakilti virš normalaus lygio.Suspaudimas turi būti sandarus, kontaktiniai paviršiai turi būti švarūs, o sumontuotas gnybtas turi likti stabilus ir nesislinkti.Reguliarus patikrinimas taip pat padeda anksti pastebėti problemas.Nudegimo žymės, neįprastas karštis, patamsėjusi izoliacija arba susidėvėję kontaktiniai paviršiai rodo, kad jungtis reikia atkreipti dėmesį, kol žala tampa rimtesnė.

Elektros sauga priklauso nuo trijų prijungtų žingsnių: tinkamus standartus atitinkančios jungties naudojimo, saugaus įrengimo ir perkaitimo prevencijos tinkamai parinkus dydį ir reguliariai tikrinant.Kai šie veiksmai atliekami kartu, ryšys yra saugesnis, patikimesnis ir laikui bėgant veikia geriau.

Suspaudimas ir montavimas

Darbui reikalingos priemonės

Geras montavimas prasideda nuo tinkamų įrankių.Daugeliu atvejų pagrindinė sąranka apima vielos nuėmiklį, gnybtų tipą atitinkantį užspaudimo įrankį ir reples, skirtas jungtis tvarkyti arba padėti.Šie įrankiai atlieka skirtingus darbus, ir kiekvienas jų turi įtakos galutinio ryšio kokybei.

Vielos nuėmiklis pirmiausia naudojamas norint švariai pašalinti izoliaciją, neįpjaunant laidininko.Po to suspaudimo įrankis naudojamas gnybto cilindrui aplink laidą suspausti.Šiam veiksmui reikia tinkamos įrankio formos ir tinkamos jėgos.Izoliuotiems gnybtams suspaudimo įrankis su spalvomis pažymėtomis štampų padėtimis padeda tiksliau suderinti įrankį su gnybto dydžiu.Didesniems laidams dažnai prireikia sunkesnio užspaudimo įrankio, nes norint tinkamai suspausti statinę, reikia daugiau jėgos.

Po užspaudimo taip pat gali būti naudojamos papildomos apsaugos medžiagos.Termiškai susitraukiantys vamzdeliai arba izoliacinė juosta gali padėti uždengti atviras vietas ir pagerinti apsaugą nuo drėgmės, nešvarumų ir atsitiktinio kontakto.Tinkamo įrankio naudojimas kiekviename etape padeda sukurti švaresnę instaliaciją ir sumažina silpnų užspaudimų, pažeistų gnybtų ar prastos vielos atramos tikimybę.

Tinkama užspaudimo technika

Stiprus užspaudimas prasideda nuo tinkamo vielos paruošimo.Izoliaciją reikia nuimti tik tiek, kiek reikia, kad laidas visiškai tilptų į gnybtų cilindrą.Jei pašalinama per daug izoliacijos, per daug pliko laido lieka atvira gnybto išorėje.Jei pašalinama per mažai, laidininkas gali nepasiekti iki galo į užspaudimo sritį.Abiem atvejais baigtas ryšys tampa mažiau patikimas.

Po nuėmimo vielos sruogos turi likti kartu ir turi būti iki galo įkištos į cilindrą.Jokios sruogos neturi atsilenkti, išplisti į išorę arba likti už terminalo ribų.Kai laidas yra vietoje, užspaudimo įrankis turi būti suderintas su tinkamo gnybtų dydžiu, prieš spaudžiant.Tai svarbus žingsnis, nes netinkama štampavimo padėtis gali per daug atsilaisvinti arba per daug išlyginti gnybtą.

Kai užspaudžiamas, cilindras turi sandariai užsidaryti aplink laidininką.Jis turi pakankamai tvirtai laikyti laidą, kad įprasto naudojimo metu viela nepasislinktų ir neišsitrauktų.Tuo pačiu metu terminalas neturėtų būti sutraiškytas, suskilęs ar stipriai deformuotas.Tinkamas užspaudimas sukuria mechaninį stiprumą ir gerą elektrinį kontaktą tuo pačiu metu.Šis vienas žingsnis turi didelį poveikį ilgalaikiam ryšio patikimumui.

Užbaigto ryšio testavimas

Po užspaudimo jungtis visada turi būti patikrinta.Pirmasis patikrinimas paprastai yra paprastas traukimo testas.Viela traukiama lengvai, bet tvirtai, kad įsitikintumėte, jog jis tvirtai laikomas terminalo viduje.Šis greitas patikrinimas gali atskleisti laisvą užspaudimą prieš įdiegiant jungtį į sistemą.

Po to reikia atlikti vizualinį patikrinimą.Terminalas turi išlaikyti savo formą ir neturėti lenkimo, skilimo, įtrūkimų ar netolygaus suspaudimo požymių.Viela turi tinkamai sėdėti statinėje, o izoliacija turi likti tinkamoje vietoje.Izoliuotuose gnybtuose gnybtų įvorė neturi paslysti ar plyšti spaudžiant.Kritiškesnėse srityse taip pat gali būti naudojami specialūs traukimo bandymo įrankiai, siekiant tiksliau išmatuoti laikymo stiprumą.

Šis paskutinis patikrinimas patvirtina, kad ryšys paruoštas naudoti.Suspaudimas iš pirmo žvilgsnio gali atrodyti teisingas ir vis tiek sugesti veikiamas lengvas jėgos, jei laidas nebuvo įkištas iki galo arba neteisingai nustatytas įrankis.Testavimas padeda anksti pastebėti tas klaidas.Patikimas laidų sujungimas priklauso ne tik nuo gnybto pritvirtinimo, bet ir nuo patvirtinimo, kad baigtas užspaudimas gali atlaikyti įprastą valdymą ir veikimą.

Viso proceso sujungimas

Kruopštus pasirinkimas ir diegimo procesas sujungia visus šiuos veiksmus į vieną patikimą rezultatą.Montuotojas pirmiausia patikrina laido dydį, tada smeigės dydį, tada jungties tipą, medžiagos kokybę, suderinamumą ir saugos reikalavimus.Po to gnybtas suspaudžiamas tinkamu įrankiu ir patikrinamas, ar ryšys yra saugus.

Kiekviena proceso dalis turi įtakos galutiniam veikimui.Laido dydis, gnybtų tinkamumas, jungties kokybė, tinkamumas aplinkai, saugos laikymasis ir suspaudimo kokybė veikia kartu.Kai kiekvienas iš šių taškų tvarkomas teisingai, jungiamosios jungtys užtikrina saugius, patikimus ir tinkamus naudoti laidų galus daugeliui elektros darbų.

Išvada

Kastuvinės jungtys geriausiai veikia, kai yra tinkamai priderintos prie laido, tvirtinimo taško ir darbo aplinkos.Straipsnyje parodyta, kad geras elektrinis veikimas priklauso nuo tinkamo dydžio, tinkamo jungties tipo, patvarių medžiagų, tinkamo prigludimo ir saugaus užspaudimo.Taip pat aiškiai nurodoma, kad patikimam ilgalaikiam naudojimui būtini saugos standartai, tikrinimas ir perkaitimo prevencija.Įvertinus šiuos veiksnius kartu, jungiamosios jungtys yra praktiškas ir patikimas sprendimas daugeliui automobilių, buitinių, pramoninių ir elektroninių laidų.

Dažnai užduodami klausimai [DUK]

1. Kokie yra pagrindiniai spade terminalų naudojimo būdai?

Spade gnybtai naudojami prijungti laidus prie komponentų, tokių kaip jungikliai, relės ir plokštės.Jie paplitę automobilių sistemose, pramoninėse mašinose ir buitiniuose prietaisuose.Jų konstrukcija leidžia greitai prijungti ir išimti, todėl yra naudinga atliekant techninę priežiūrą ir remontą.

2. Kaip nustatyti tinkamo dydžio terminalą konkrečiam projektui?

Pasirinkite gnybtą, atitinkantį jūsų laido matuoklį ir smeigės dydį.Naudokite spalvų kodą kaip vadovą ir prieš montuodami patikrinkite, ar tinka.Tinkamas dydis užtikrina tvirtą jungtį ir apsaugo nuo perkaitimo ar laisvo kontakto.

3. Ar saugu pakartotinai naudoti jungtis?

Nerekomenduojama pakartotinai naudoti jungiamųjų jungčių.Po naudojimo jie gali susilpnėti arba deformuotis, o tai gali turėti įtakos laidumui ir saugai.Naujų jungčių naudojimas padeda užtikrinti saugų ir patikimą ryšį.

4. Ar visais atvejais izoliuoti gnybtai yra geresni už neizoliuotus variantus?

Izoliuoti gnybtai geriau tinka drėgnoje, nešvarioje ar didelės rizikos aplinkoje, nes jie suteikia apsaugą.Neizoliuoti gnybtai gerai veikia švariomis, sausomis sąlygomis.Geriausias pasirinkimas priklauso nuo aplinkos.

5. Kokia praktika užtikrina saugius kastuvų terminalų jungtis?

Prieš montuodami naudokite tinkamą užspaudimo įrankį ir tinkamai paruoškite laidą.Įsitikinkite, kad gnybtas atitinka laido ir smeigės dydį.Po užspaudimo patikrinkite jungtį švelniai traukdami laidą, kad įsitikintumėte, jog jis tvirtas.
