2N5551 tranzistoriaus paaiškinimas, specifikacijos, taikymas ir grandinės projektavimo vadovas

2N5551 yra aukštos įtampos NPN tranzistorius, plačiai naudojamas analoginio stiprinimo, perjungimo, lygio perjungimo ir aukštos įtampos mažų signalų srityse, kur įtampos įtempis dažnai kelia didesnį susirūpinimą nei dabartinė paklausa.Didesnė kolektoriaus-emiterio įtampos galimybė, stabilus mažo signalo elgesys ir praktiškas TO-92 paketas leidžia jį naudoti grandinėse, kurias veikia perjungimo šuoliai, indukcinis atatranka, paleidimo viršįtampiai ir kiti realūs elektros įtempiai, kuriuos žemesnės įtampos tranzistoriai gali sunkiai toleruoti patikimai.Šiame straipsnyje paaiškinamas praktinis 2N5551 veikimas, pagrindinės jo elektrinės charakteristikos, kontaktų konfigūracija, analoginės ir perjungimo programos, šiluminiai ir patikimumo aspektai ir kaip jis palyginamas su įprastomis alternatyvomis, tokiomis kaip 2N2222 ir BC547 realiose grandinėse.

Katalogas

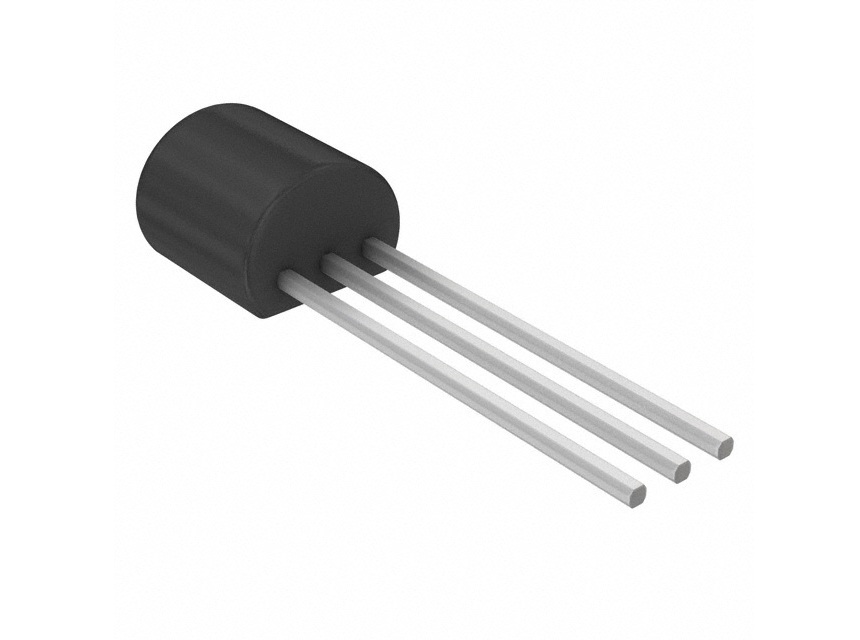

Kas yra 2N5551 tranzistorius

The 2N5551 yra aukštos įtampos, mažos galios NPN bipolinis jungties tranzistorius (BJT), kuris dažniausiai pasirenkamas, kai konstrukcija turi toleruoti padidėjusią įtampą ir reikalauja tik vidutinės srovės.Kasdieniame projektavimo darbe toks „aukštos įtampos, nedidelės srovės“ poravimas atrodo ne toks prabangus dalykas, o labiau kaip ramus, pragmatiškas būdas išvengti netikėtumų auginimo metu.

Įprastos antraštės specifikacijos paprastai skaitomos taip:

• Kolektoriaus-emiterio gedimo įtampa, VCEO: apie 160 V

• Kolektoriaus srovė, IC (absoliuti riba): iki maždaug 600 mA

Šis specifikacijų derinys priskiriamas kategorijai „maža apkrova, aukšta įtampa“, kur daugelis bendrosios paskirties mažo signalo tranzistorių sugenda ne todėl, kad negali stumti srovės, o todėl, kad jų įtampa nepalieka vietos realiam aparatūros veikimui.

Dažna 2N5551 naudojimo priežastis yra didesnė jo įtampos galimybė paprastame TO-92 per skylę pakete, o ne labai didelis greitis ar stiprinimas.Toks paketo pasirinkimas turi kasdienę, šiek tiek nespalvotą naudą: ji linkusi nukristi į esamus pėdsakus su minimaliu mechaniniu pertvarkymu ir paprastai puikiai žaidžia su rankiniu litavimu, perdirbimu ir greitu prototipų kūrimu.Atliekant trikčių šalinimą grandinėje, kuri „popieriuje turėtų būti gerai“, bet taip nėra, gali būti tikrai ramu pakeisti dalį su didesne įtampa ir stebėti, kaip dingsta protarpinės problemos.

Remonto ir modifikavimo scenarijuose dizaineriai dažnai atvyksta į 2N5551, kai pamato žemesnės įtampos įrenginius (dažnai 40–60 V dalis), kurie rodo elgesį, kurį sunku pateisinti vien schema, atsitiktinį nuotėkį, ankstyvą gedimą arba gedimus, kurie įvyksta tik po pakartotinio maitinimo ciklo.Šios problemos dažnai kyla dėl veikimo sąlygų, kurių schema nėra aiškiai užfiksuota, ypač trumpi, didelės energijos įvykiai, o ne pastovios būsenos nuolatinė srovė.

Žvelgiant iš grandinės funkcijos kampo, 2N5551 rodomas vaidmenimis, kai „išjungta“ įtampos įtampa yra suvaržymas, formuojantis dizainą.Jis įprastai naudojamas tose vietose, kur norima valdyti elgseną, kol kolektoriaus potencialas yra didelis, nors signalo srovės yra mažos.

Įprasti taikomųjų programų vaidmenys:

• Mažo signalo stiprinimo etapai

• Lygių keitimo tinklai

• Perjungimo funkcijos, kai išjungtas VCE dominuoja streso paveiksle

• Aukštos įtampos sąsaja, skirta aukštiems bėgiams paversti arba suvokti žemesnės įtampos analoginius arba loginius domenus

Patirtis stende dažniausiai sustiprina nepatogią tiesą: daugelį gedimų sukelia mažiau vardinė maitinimo įtampa, o labiau trumpi pereinamieji procesai.Pastovioje būsenoje grandinė gali saugiai stovėti žemiau 160 V, tačiau vis tiek matyti trumpalaikių šuolių, kurie viršija tranzistoriaus VCE normaliai tvarkant.

Dažni trumpalaikiai šaltiniai yra:

• Apkrovos įjungimo ir išjungimo įvykiai

• Indukcinė atatranka

• Jungties karštas prijungimas arba atjungimas

• Plaukiojantys mazgai, kurie skamba dėl nuklydusių L ir C

• Su linija susiję viršįtampiai ir paleidimo šuoliai

2N5551 naudojimas dažnai yra paprastas būdas sumažinti nerimą šiomis akimirkomis, jei likusi grandinės dalis yra išdėstyta taip, kad tranzistorius nebūtų vienintelis dalykas, stovintis tarp mazgo ir pereinamosios energijos.

Dėl greičio: 2N5551 perėjimo dažnis (fT) paprastai yra apie 100 MHz, todėl jis yra patogus atliekant garsą, mažų signalų darbą ir kai kurias pagrindines RF užduotis.Tačiau praktikoje aukšto dažnio veikimas retai priklauso tik tranzistoriui.Kai įtampa pakyla ir fizinis išdėstymas tampa realus, parazitai dažniausiai perima istoriją.

Veiksniai, kurie dažniausiai dominuoja aukšto dažnio ar stabilumo elgsenoje, yra šie:

• Parazitinės talpos (įrenginio talpos ir išsklaidytos talpos plokštėje)

• Laido ilgis ir kilpos plotas

• Prietaisą supantys varžos lygiai

• Milerio efektas aukštos įtampos stiprinimo konfigūracijose

• Klaidžiojantis sujungimas iš didelio svyravimo mazgų į jautrius įėjimus

Aukštos įtampos stiprinimo stadijose, lauke patikrintas metodas yra neleisti kolektoriaus mazgui plūduriuoti esant ypač didelei varžai, negalvojant, ką įtampos svyravimai padarys dėl talpos.Kai kolektorius juda nuo dešimčių iki šimtų voltų, net ir mažos talpos gali sukelti pralaidumą, kuris atrodo neproporcingas, o rezultatas gali būti varginantis: netikėtas pralaidumo sumažėjimas, ribinis stabilumas arba paslaptingi svyravimai, kurie atsiranda tik tam tikrose konstrukcijose.

Dabartinis valdymas nusipelno blaivaus skaitymo.Iki 600 mA skaičius geriausiai traktuojamas kaip išorinė riba, o ne patogus veikimo taškas.Daugumoje aukštos įtampos mažų signalų naudojimo 2N5551 tyčia paleidžiama daug mažesne kolektoriaus srove, kad būtų kontroliuojamas sklaidymas, apribotas savaiminis įkaitimas ir išvengta stiprinimo dreifo, dėl kurio grandinė gali jaustis temperamentinga dėl temperatūros ar pardavėjo pokyčių.Ypatingas palengvėjimas atsiranda dėl konservatyvaus šališkumo: pirmadienio rytą grandinė paprastai elgiasi taip pat, kaip ir vėlai penktadienį.

Įprasti streso valdymo pasirinkimai realiame dizaine yra šie:

• Konservatyvios poslinkio srovės, siekiant apriboti galios išsklaidymą

• Baziniai rezistoriai, skirti valdyti pavarą ir išvengti per didelio įtempimo pereinamųjų procesų metu

• Kolektoriaus rezistoriai, pritaikyti atsižvelgiant į trumpalaikę energiją, o ne tik į nuolatinę srovę

• Gnybtai arba snuberiai, skirti formuoti indukcinius arba su perjungimu susijusius smaigalius

Tie papildymai nėra susiję su pernelyg dideliu pastatymu;jie skirti pripažinti, kaip dažnai trajektorijų keitimas ir nenormalūs įvykiai, o ne pastovios būsenos matematika, nusprendžia, ar grandinė jaučiasi tvirta.

Praktiškas būdas galvoti apie 2N5551 yra aukštesnės įtampos statybinis blokas, o ne stipresnė bendrojo mažo signalo tranzistoriaus versija.Jis siūlo gedimo ribą, tačiau stebuklingai nepanaikina būtinybės valdyti įtampos ir srovės kelius perjungimo, paleidimo, gedimų ir vartotojo sąveikos metu.Konstrukcijos, kuriose įtampa vertinama kaip silpna, o ne kaip leidimas veikti šalia krašto, dažniausiai yra tie, kurie išlaiko ramybę dėl pasikartojančių maitinimo ciklų, kabelių keitimo ir lėto poslinkio, kuris pasireiškia senstant komponentams ir realioje aplinkoje.

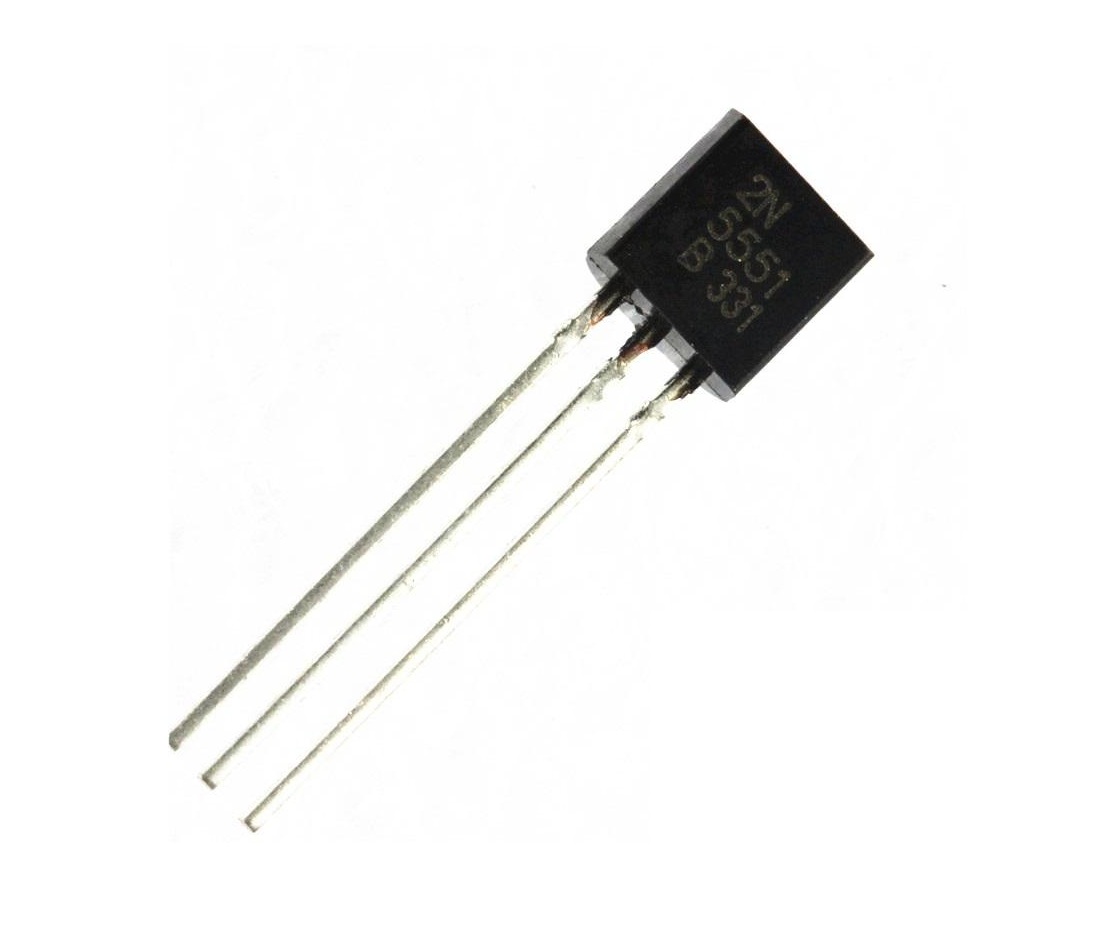

2N5551 Elektros specifikacijos ir dizaino svarstymai

2N5551 yra linkęs užsitarnauti išlaikymą situacijose, kai tikimasi, kad mažo signalo NPN susidurs su santykinai aukšta įtampa, tačiau išlieka ramus ir kartojamas kasdienėje veikloje.Įrenginys dažnai naudojamas grandinėse, kuriose yra neapibrėžtų sąlygų, pvz., kabelių atjungimų, indukcinių laidų ar maitinimo sekos problemų, nes didesnės įtampos ribos suteikia papildomą apsaugą trumpų ir sunkiai fiksuojamų įvykių metu.

Jo pagrindinės įtampos ribos paprastai aiškinamos taip:

• VCE(maks): ~160 V

• VCB(maks): ~180 V

Įtampos reitingai: kur atsiranda papildomas aukštis

Daugelyje grandinių kolektoriaus įtampa yra gerai veikiama pastovioje būsenoje, o tada trumpam netinkamai veikia perėjimus.Štai čia 2N5551 didesnė įtampos tolerancija tampa praktiškai pastebima ne kaip licencija važiuoti arti krašto, o kaip buferis nuo įvykių, kurie pasirodo vieną kartą, o tada išnyksta, kai bandote juos išmatuoti dar kartą.

Įprasti kolektorius pasiekia daugiau nei tikėtasi momentų:

• Paleidimo viršijimas

• Apkrova atsijungia

• Indukcinė atatranka

• Greiti dV/dt mazgai, kurie akimirksniu viršija pastovios būsenos kolektoriaus įtampą

Konstrukcijos, kurios išgyvena šiuos įvykius patikimiau, dažniausiai traktuoja lavinos gedimą kaip į gedimą panašią būseną, o ne įprastą veikimo regioną.Net jei tranzistorius gali susidoroti su retkarčiais įvykusių lavinų sąlygomis, dažnai pirmenybė teikiama kontroliuojamam energijos keliui, nes tai sumažina dalių kitimo ir temperatūros pokyčių poveikį.

Įprasti gnybtų keliai, naudojami šiems įvykiams išlaikyti:

• Diodo spaustukas prie tiekimo bėgelio

• RC snubber

• TVS (ypač kai viršįtampio energija nėra nereikšminga)

Kolekcinė srovė: skaičius, kuris vilioja žmones (ir kodėl SOA laimi)

Dažnai matysite, kad kolektoriaus srovė yra maždaug 600 mA, ir lengva tai suprasti kaip platų leidimo lapelį.Praktikoje žmonės, kurie buvo nudegę, kurį laiką dirbo, yra linkę atsargiau interpretuoti IC reitingus, nes saugi veikimo zona (SOA) greitai susitraukia, kai VCE kyla.

Paprastas sveiko proto patikrinimas, kuris dažnai keičia sprendimus, yra galios santykis:

P ≈ VCE × IC

Šis vienas dauginimas užfiksuoja dažną staigmeną: maža srovė esant aukštai įtampai vis tiek gali nukreipti įrenginį į sklaidos diapazoną, kuris įkaitina TO-92 štampą greičiau, nei galėtumėte tikėtis.Daugelis konstrukcijų palaiko nuolatinę srovę gerokai žemiau antraštės numerio ne todėl, kad tranzistorius negali trumpam praleisti didesnės srovės, o todėl, kad pakartotinis šildymas ir aušinimas gali pasenti įrenginį taip, kad apie save nepranešama iš karto.

Praktiniai patikimumo klausimai, kurie palaiko konservatyvų dizainą:

• Pakartotinis terminis ciklas (laipsniškas dreifas laikui bėgant)

• Lokalūs karšti taškai štampo viduje (neakivaizdūs dėl išorinės temperatūros)

Galios išsklaidymas: TO-92 tikrovė faktiniuose mazguose

Įprasta TO-92 2N5551 laisvo oro išsklaidymas dažnai nurodomas apie 625 mW, o tikrose konstrukcijose ši riba tampa ta riba, kuri tyliai diktuoja, kas yra patogu, palyginti su tuo, kas yra tik funkcionalu per trumpą bandymą stende.

Paprastas praktinis patikrinimas, naudojamas projektuojant:

Blogiausio atvejo sklaidos patikrinimas

• Naudokite didžiausią tikėtiną VCE

• Naudokite didžiausią nuolatinį IC

• Palyginkite gautą sklaidą su tuo, ką TO-92 gali realiai išlieti esant numatomai aplinkos temperatūrai

Net nedidelis aplinkos temperatūros padidėjimas ir supakuota PCB gali pakankamai sumažinti leistiną sklaidą, kad pakeistų ilgalaikį elgesį.Vien paviršiaus temperatūra nėra patikimas matas, nes vidinė sankryžos temperatūra gali būti daug aukštesnė, ypač uždarius gaubtą keletą valandų ir visiškai susikaupus šilumai.

Dažni konstrukcijos veiksniai, mažinantys šiluminio komforto maržą:

• Šiltas aplinkos oras korpusų viduje su silpnu oro srautu

• Tankus komponentų išdėstymas, kuris lokaliai sulaiko šilumą

• Ribotas vario plotas šilumai pasklisti per laidus

Dažnio elgesys: fT padeda, bet nežada pasiekti ten, kur norite

FT beveik 100 MHz rodo, kad įrenginys gali sustiprinti aukštesnio garso ir žemo radijo dažnio programas, tačiau vien fT negarantuoja pralaidumo.Faktinis kintamosios srovės elgesys priklauso nuo šališkumo sąlygų ir aplinkinės varžos.Veikimas gali labai skirtis priklausomai nuo skirtingų grandinės sąlygų.

Pagrindiniai veiksniai, lemiantys tikrąjį kintamosios srovės našumą:

• Poslinkio srovė (nustato translaidumą)

• Kolektoriaus apkrovos varža

• Parazitinės talpos (Cbe ir Cbc)

Įtampos stiprintuvo naudojimas: kodėl Cbc dažnai tampa ribotuvu

Bendrojo emiterio įtampos padidėjimo etapuose kolektoriaus-bazės talpa dažnai yra parametras, kuris diktuoja praktinį dažnių juostos plotį, nes jis dauginamas iš stiprinimo (Millero efektas).Rezultatas yra efektyviai didesnė įvesties talpa, kuri gali susiaurinti pralaidumą ir padaryti sceną jautresnę šaltinio varžai.

Perjungimo naudojimas: kodėl prisotinimo elgesys dažnai dominuoja laiko atžvilgiu

Keičiant vaidmenis, išjungimo greitis dažnai priklauso nuo fT, o daugiau apie saugomą įkrovą, kai įrenginys yra prisotintas.Jei bazinis diskas greitai nepašalina to įkrovimo, briaunos suminkštėja, perjungimo nuostoliai didėja, o laikas tampa nenuoseklus, o tai gali erzinti derinimo procesą.

Streso valdymas: labiau nuspėjamas būdas mąstyti nei „maksimiausi įvertinimai“

Daugelis ilgaamžių dizainų atsiranda sąmoningai valdant streso kategorijas, o ne fiksuojant absoliučius maksimalius skaičius.Lauko patikimumas dažnai priklauso nuo stabilaus elgesio ekstremaliomis sąlygomis, nes nuoseklus veikimas laikomas patikimu.

Streso kategorijos, dažniausiai stebimos atliekant dizaino peržiūras:

• Elektros įtempimas (įtampos šuoliai, nuolatinis arba pasikartojantis lavinos poveikis)

• Šiluminis įtempis (sankryžos temperatūra, temperatūros ciklas)

• Dinaminis įtempis (greitieji kraštai sukelia viršijimą dėl kintamos induktyvumo / talpos)

Kai šie įtempiai yra kontroliuojami, 2N5551 paprastai veikia nuosekliai ir nenuostabu per ilgą tarnavimo laiką.

Pakuotė ir mechaniniai veiksniai, turintys įtakos dizainui (perrašyta)

2N5551 plačiai parduodamas TO-92 pakuotėje su trimis įdėtais laidais, tačiau kaiščių tvarka nėra visiškai universali tiekėjams ir dalių šeimoms.Žmonės, kurie reguliariai montuoja arba taiso techninę įrangą, yra linkę griežtai laikytis šio klausimo, nes nesutapimas gali sugaišti valandas ir vis tiek atrodo beveik kaip ant suolo.

Pinout kintamumas: maža detalė, sukelianti pernelyg didelę painiavą

Praktinė darbo eiga, leidžianti išvengti klaidų:

• Patikrinkite konkretaus gamintojo duomenų lapo kontaktą

• Prieš lituodami patikrinkite fizinę padėtį

• Būkite ypač atsargūs keisdami panašiai atrodantį tranzistorių

Kai smeigtukas neteisingas, grandinės gali iš dalies funkcionuoti dėl netyčinio jungties laidumo, o tai gali būti klaidinanti trikčių šalinimo metu ir gali paskatinti pakartotinį maitinimo ciklą, kuris padidina įtampą.

TO-92 mechanika: izoliacijos patogumas ir šiluminės ribos

Plastikinis korpusas yra elektrą izoliuojantis, todėl supaprastinamas tankus išdėstymas ir sumažėja atsitiktinių šortų.Kompromisas yra šiluminis efektyvumas: didžioji dalis šilumos per laidus patenka į PCB varį, o tada į aplinkinį orą.Dėl to išdėstymo pasirinkimai yra svarbūs tokiais būdais, kuriuos lengva neįvertinti, kol įrenginys neveikia valandą ir temperatūra pasiekia pusiausvyrą.

Išdėstymo ir surinkimo detalės, turinčios išmatuojamą įtaką nuolatiniam sklaidymui:

• Laido ilgis ir formavimas (trumpesni laidai sumažina parazitinį induktyvumą ir taip pat pagerina šilumos laidumą į PCB)

• Varinė sritis, pririšta prie karštesnio mazgo (dažnai kolektoriaus, priklausomai nuo topologijos), kad šiluma būtų paskleista kukliai

• Komponento artumas (greta esantys karšti rezistoriai / reguliatoriai gali padidinti vietinę aplinką aplink pakuotę)

Surinkimo įprotis: laikykite TO-92 orientacijai jautrią aparatūrą, o ne tik simbolį

Praktinis įprotis, gerinantis pirmojo praėjimo rezultatus, yra traktuoti TO-92 išdėstymą kaip mechaninį suvaržymą, kuris nusipelno proceso disciplinos.Nuoseklus plokščių kraštų išlygiavimas, aiškus pėdsakų žymėjimas ir greitas pirminio užsakymo patikrinimas surinkimo metu sumažina pertvarkymą, taip pat sumažina atsitiktinio pertempimo, kurį sukelia netinkamai prijungtas tinklas, tikimybę.

Temperatūros elgsena ir aukšto dažnio / greito krašto našumas

Įprastas sankryžos veikimo / saugojimo diapazonas yra nuo -55°C iki +150°C, o kai kurie parametrai nuolat kinta priklausomai nuo temperatūros.Dažnai pirmenybė teikiama poslinkio schemoms, kurios automatiškai stabilizuojasi kintant sąlygoms, nes jos palaiko nuoseklesnį skirtingų vienetų ir temperatūros pokyčių veikimą.

Temperatūros poslinkis: kas juda ir kur labiausiai skauda

Tipiškas temperatūros veikiamas elgesys inžinieriai planuoja:

• Kylant temperatūrai VBE sumažėja maždaug 2 mV/°C

• Nuotėkio srovės didėja didėjant temperatūrai

• Srovės stiprinimas (β) gali keistis priklausomai nuo temperatūros ir veikimo taško

Šie poslinkiai tampa labiau pastebimi šališkumo tinkluose, kurie remiasi fiksuota bazine įtampa arba didelės vertės rezistoriais, kur nedidelis elektros pokytis gali virsti nepatogiai dideliu kolektoriaus srovės pokyčiu.

Savęs korekcijos šališkumas: skleidėjo degeneracija kaip nuolatinė įtaka

Dažniausiai naudojamas stabilizavimo metodas yra emiterio degeneracija (emiterio rezistorius).Didėjant srovei, didėja ir emiterio įtampa, o tai sumažina VBE ir vėl sumažina srovę.Šis metodas pagerina įrenginių nuoseklumą ir taip pat gali pagerinti analoginį tiesiškumą.

Dizaino nuostatos, pagerinančios kryžminės temperatūros nuoseklumą:

• Norėdami įvesti neigiamą grįžtamąjį ryšį, naudokite emiterio rezistorius

• Sumažinkite priklausomybę nuo β, kai siekiama nuoseklaus šališkumo, nes β labai skiriasi įvairiuose įrenginiuose ir veikimo taškuose

Aukšto dažnio / greito krašto ribos: du dominuojantys mechanizmai

Millerio efektas iš Cbc

Kolektoriaus ir bazės talpa sujungia išėjimo įtampos judėjimą atgal į įvestį.Bendrojo emiterio įtampos stiprintuve ši talpa padauginama iš stiprinimo ir parodoma kaip didesnė efektyvioji įvesties talpa, sumažinanti pralaidumą ir minkštinant kraštus.

Įprastos švelninimo strategijos, naudojamos praktikoje:

• Mažesnė kolektoriaus varža, siekiant sumažinti Millerio sustiprintą efektą

• Sąmoningai pridėkite nedidelį kompensacinį kondensatorių, kad valdytumėte dominuojantį polių

• Naudokite emiterio sekiklį ir (arba) kaskodą, kai reikalingas ir dažnių juostos plotis, ir įtampos svyravimai

Saturation Charge Storage

Stipriai įjungus tranzistorių į prisotinimą, perteklinis įkrovimas išsaugomas bazinėje srityje, o tas įkrovimas turi būti pašalintas prieš greitą išjungimą.Kai jis greitai nepašalinamas, pailgėja kritimo laikas ir padidėja perjungimo nuostoliai, dažnai taip, kad tai atrodo neproporcinga schematiškam paprastumui.

Dažniausiai naudojami būdai, kaip išvengti lėto išjungimo:

• Pasirinkite bazines rezistorių reikšmes, kad būtų pakankamai pavaros, naudodami kontroliuojamą priverstinę beta versiją (dažnai ~10–20, priklausomai nuo greičio ir atsargos tikslų)

• Pridėkite Baker spaustuką (diodų tinklą), kad apribotumėte prisotinimo gylį ir sumažintumėte saugomą įkrovą

• Numatykite bazinio emiterio iškrovos kelią (rezistoriaus / diodo išdėstymas), kad išjungimo metu būtų galima aktyviai ištraukti įkrovą, ypač kai vairuotojas gali važiuoti didelės varžos

Projektavimo tikslas: anksti išspręskite linijinį ar perjungimą ir atitinkamai važiuokite

Mąstymas, padedantis išvengti nuviliančių greičio rezultatų, yra anksti nuspręsti, ar įrenginys naudojamas kaip linijinis stiprintuvas, ar kaip jungiklis, tada pakreipti ir valdyti, kad jis atitiktų šį tikslą.Daug varginančių rezultatų gaunama sumaišius lūkesčius, padidinus sceną iki gilaus prisotinimo ir tikintis aiškesnių, į RF panašių kolektoriaus briaunų.Veikimo srities išlaikymas sąmoningai (tiesinis, kad būtų tikslumas, neprisotintas arba šiek tiek prisotintas greičiui), paprastai elgsena yra greitesnė ir labiau nuspėjama tikrinant.

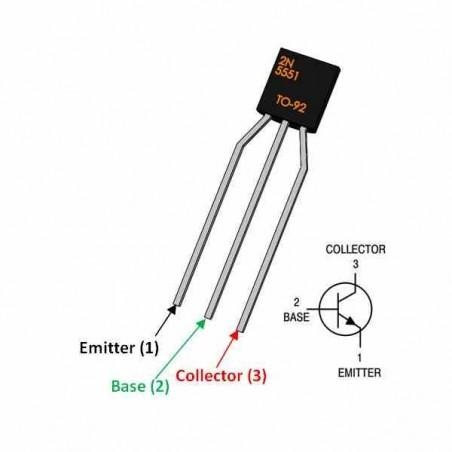

2N5551 kaiščio konfigūracija ir gnybtų funkcijos

2N5551 atskleidžia tris gnybtus, emiterį, bazę ir kolektorių, o grandinė veikia tik nuspėjamai, kai tie gnybtai yra priskirti teisingiems mazgams.Potencialių klientų apsikeitimas retais atvejais yra „oi, kuris beveik nesvarbus“ momentas;jis gali nustumti įrenginį į nenumatytą veikimo sritį, iškreipti pradinį poslinkio skaičiavimą ir padidinti nuotėkį taip, kad jį nesunku nepastebėti atliekant greitą patikrinimą stende.Aukštesnės įtampos pakopose ta pati klaida taip pat gali nukreipti tranzistorių link gedimo mechanizmų, kurie jį susilpnina dar ilgai, kol jis nesukels akivaizdaus, švaraus gedimo.

Simptomai dažnai atrodo normalūs, todėl trikčių šalinimas gali būti sudėtingas.Konstrukcija, kuri, atrodo, kenčia nuo paslaptingo nestabilumo ar keisto poslinkio, dažnai siejama su kažkuo skausmingai kasdienybe: numanomas TO-92 piešinys kažkieno užrašuose neatitinka tikrosios dalies arba mišrioje partijoje yra kitokia vedimo tvarka.

Kiekvieno laido elektriniai vaidmenys

Skleidėjas

Daugelyje NPN etapų emiteris atsiduria netoli vietinės atskaitos (dažnai įžeminamas žemos pusės konfigūracija), ir ši vieta formuoja visos scenos mąstymą.Elektriškai tranzistorius reaguoja į VBE ir emiterio srovę;Bazinė įtampa pati savaime nėra tas dydis, kuris palaiko nuoseklų elgesį.

Emiterio rezistorius yra įprastas būdas sumažinti kolektoriaus srovės jautrumą stiprinimo plitimui ir temperatūros pokyčiams.Didėjant srovei, kartu kyla ir emiterio įtampa, efektyviai mažėja VBE, o scena natūraliai atsitraukia – tai nespalvinga, bet labai efektyvi vietinė grįžtamojo ryšio kilpa, neleidžianti daiktams nuslysti į nemalonius kampus.

Taip pat yra praktinė pamoka, kuri pasirodo po pakankamai prototipų: mažas emiterio rezistorius dažnai atskiria darbus tik su gražiu tranzistoriumi nuo maišelio viršaus nuo darbų per ritinius, aplinkos svyravimus ir senėjimą.Toks nuoseklumas paprastai jaučiamas kaip palengvėjimas auginimo metu, nes sumažina norą keisti dalis, kol grandinė nustos būti temperamentinga.

Bazė

Pagrindas yra valdymo terminalas, tačiau jis veikia kaip srovės valdoma įvestis su ribomis, o ne kaip ratukas, kuris nustato kolektoriaus srovę tobulai pakartojamai.Veikiant į priekį, kolektoriaus srovė apytiksliai atitinka IC ≈ β × IB, tačiau β kinta priklausomai nuo kolektoriaus srovės lygio, sankryžos temperatūros ir procesų skirtumų tarp tiekėjų ir net tarp partijų.

Kai poslinkio schema „nustato“ srovę, remdamasi fiksuota β prielaida, grandinė linkusi svyruoti dėl temperatūros, užsikimšti anksčiau nei tikėtasi arba jausti nenuoseklumą nuo vienos konstrukcijos iki kitos.Ramesnis, labiau pakartojamas metodas yra pakreipimas taip, kad rezistoriai ir emiterio degeneracija dominuotų veikimo taške, paliekant β kaip antrinę detalę, o ne pagrindą.

Dėl šios mąstysenos modeliavimas ir aparatinė įranga dažnai yra patogiau suderinti.Tai taip pat sumažina poreikį pakartotinai keisti tranzistorius, kol grandinė pradės tinkamai veikti.

Kolekcininkas

Kolektorius paprastai jungiasi prie apkrovos arba kolektoriaus rezistoriaus, o tai yra mazgas, kuriame patiriami didžiausi įtampos poslinkiai.Naudojant 2N5551, tai svarbu, nes jis dažnai pasirenkamas aukštesnės įtampos mažų signalų darbui, kai kolektorius yra labiau veikiamas VCE įtempių ir trumpalaikių netikėtumų.

Realiuose mazguose kolektoriaus mazgas taip pat yra ta vieta, kur atsiranda viršijimas ir skambėjimas, kai tik atsiranda laidų induktyvumas, tikrosios apkrovos ir perjungimo briaunos.Tai yra viena iš priežasčių, kodėl dizainas gali puikiai jaustis ant tvarkingo stendo, tačiau prastai sensta arba su pertrūkiais lauke nepavyksta, o tie papildomi spygliai ne visada atsiranda atliekant idealizuotus bandymus, tačiau kolektorius vis tiek turi juos ištverti.

Kaip patvirtinti potencialaus kliento tapatybę prieš statant (greita, saugu, pakartojama)

Nepasikliaukite bendra TO-92 kaiščio diagrama

Kai TO‑92 paketo paviršius yra plokščias į jus, daugelis 2N5551 variantų pateikiami kaip E–B–C iš kairės į dešinę, tačiau šio modelio negalima saugiai manyti iš visų gamintojų, paketų šaltinių ar žymėjimo peržiūrų.Patikima nuoroda yra konkretaus tiekėjo duomenų lapas ir smeigtukų užsakymas, susietas su to pardavėjo paketo brėžiniu.

Tai gali atrodyti kaip varginantis dokumentų tvarkymas, kol neišgyvensite alternatyvos: valandų pertvarkymo, nes grandinė beveik veikia, taip pat nuolatinis nerimas, kad tranzistorius buvo iš dalies įtemptas per nesėkmingus bandymus ir dabar yra tylus įsipareigojimas.

Multimetro diodo režimo identifikavimas (pirmiausia bazė, tada orientacija)

Greitas patikrinimo metodas naudoja multimetrą diodo režimu.

Žingsniai (laikomi sąmoningai mechaniniais, kad juos būtų lengva pakartoti ant perpildyto suolo):

• Nustatykite bazę: raskite laidą, kuris rodo diodo kritimą kiekviename iš kitų dviejų laidų, kai teigiamas skaitiklio laidas yra ant kandidato pagrindo (tipiška NPN).

• Atskirkite emiterį nuo kolektoriaus: naudokite matuoklį / komponentų testerį su hFE arba tranzistoriaus bandymo režimu, jei įmanoma, arba palyginkite paprasto įtaiso veikimą su žinoma bazine srove ir stebėkite, kuri jungtis užtikrina stipresnį laidumą ir švaresnį sodrumą.

Bazinis žingsnis paprastai yra nesudėtingas, nes tik vienas laidas paprastai nukreipia į priekį abiem kitais laidais numatoma kryptimi.Spindulio / kolektoriaus skirtumas yra subtilesnis, nes abi jungtys primena diodus esant mažoms bandymo srovėms, todėl specialiai tam skirtas testerio režimas arba mažas tvirtinimas, kuriuo pasitikite, gali sutaupyti laiko ir spėlioti.

Šis patikrinimas prieš litavimo įprotį yra populiarus laboratorijose dėl priežasties: jis anksti užfiksuoja sumaišytas partijas, perženklintas dalis ir pėdsakų klaidas, kai problemą ištaisyti beveik nesunku.

Kodėl gali pasirodyti, kad neteisingas identifikavimas veikia

Neteisingai identifikuotas tranzistorius vis tiek gali veikti esant mažai srovei, nes atvirkštinis aktyvumas ir nuotėkio keliai gali imituoti silpną stiprinimą.Dėl šios iliuzijos klaida emociškai erzina: greitas žemos įtampos patikrinimas gali praeiti, o tai suteikia klaidingą uždarumo jausmą.

Didėjant maitinimo įtampai ir signalo svyravimui, ta pati grandinė gali tapti triukšminga, nestabili arba įtempta, o fazė „iš esmės veikia“ gali tyliai virsti latentinės žalos pradiniu tašku.

Gedimų režimai ir našumo problemos, kurias sukelia pinout klaidos

Pagrindo ir kolektoriaus apsikeitimas: atvirkštinis aktyvus elgesys ir šališkumas, kuris nesėdės vietoje

Jei pagrindas ir kolektorius yra sukeisti, prietaisas gali veikti atvirkštiniu aktyviu režimu ir labai sumažintas stiprinimas.Etapas vis tiek gali perduoti signalą, o tai gali suklaidinti trikčių diagnostiką, tačiau poslinkio taškai linkę nukrypti, didėja iškraipymas ir tampa sunkiau nuspėti prisotinimo elgesį.

Dažnas pasroviui būdingas poveikis yra padidėjęs išsklaidymas: aplinkinė grandinė gali labiau priversti tranzistorių kompensuoti trūkstamą stiprinimą, padidindama sankryžos temperatūrą ir nutoldama parametrus toliau nuo to, kas buvo numatyta projekte.

Emiterio ir kolektoriaus apsisukimas: plonesnė gedimo riba ir didesnis nuotėkis

Jei emiteris ir kolektorius sukeičiami, gedimo riba paprastai susitraukia, o nuotėkis dažnai padidėja.Aukštos įtampos konstrukcijose tai tampa ypač nepatogu, nes kolektoriaus pusės struktūra paprastai yra sukurta taip, kad toleruotų didesnį atvirkštinį poslinkį nei emiterio pusė.

Praktinis rezultatas yra toks, kad popieriuje patogiai atrodanti įtampa gali būti trapi aparatinėje įrangoje, ypač kai yra pereinamųjų procesų ir aplinka yra mažiau atlaidi nei valdomas stendas.

Persijungimo stresas: netikėta lavina ir uždelstas, sunkiai paaiškinamas degradavimas

Perjungiant programas, netinkamas kontaktas gali nustumti tranzistorių į netikėtą laviną išsijungimo arba indukcinio atatrankos įvykių metu.Dalis gali atlaikyti ankstyvus bandymus ir vis tiek kaupti žalą, vėliau pasireikš kaip didesnis nuotėkis, didesnis triukšmas, sumažėjęs stiprinimas arba nepastovios perjungimo slenksčiai.

Šis uždelstas gedimas yra viena iš priežasčių, kodėl pirmenybė teikiama konservatyviam trumpalaikiui apsaugai, o ne manyti, kad silicis ir toliau veiks įprastai:

Įprastos atsakomosios priemonės apima stabdžius, spaustukus ir tinkamai suprojektuotą pagrindo pavarą.

Praktiška dizaino pozicija: laikykitės pinout kaip patikimumo apribojimu

Pinout teisingumas reiškia ne tik signalo perdavimą pirmąją dieną.Taip pat reikia išlaikyti įtampos aukštį, išlaikyti tranzistorių veikimo regione tokio poslinkio tinklo, kokio tikimasi, ir išvengti stresinių mechanizmų, kurie apie save praneša ne iš karto.

Kai pagrindinis užsakymas traktuojamas kaip dizaino apribojimas, kuris patikrinamas dviem būdais – tiekėjo duomenų lape ir greitu matavimu, atlygis yra nuobodus geriausia prasme: prototipai, gamybos padaliniai ir ilgalaikis elgesys paprastai sutampa, o grandinė nustoja patirti nemalonių staigmenų, kai ji palieka stendą.

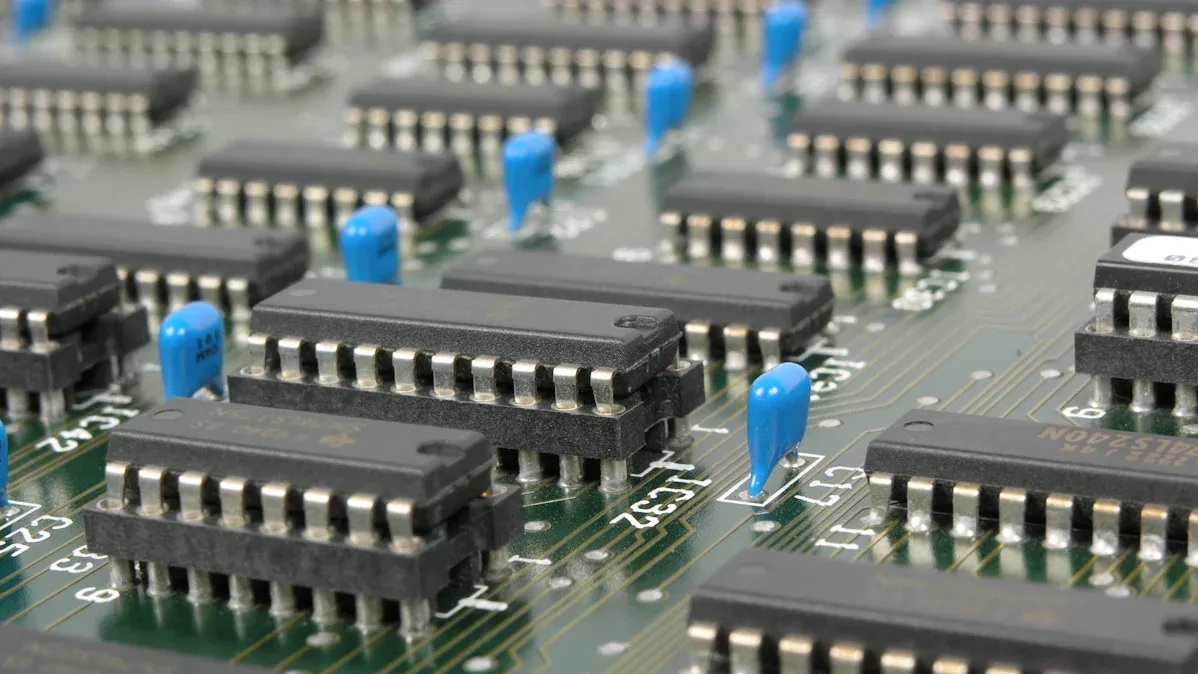

Įprastos 2N5551 programos analoginėse ir perjungimo grandinėse

2N5551 paprastai jaučiasi patogiausiai grandinėse, kuriose įtampos aukštis ir pasikartojantis elgesys nusveria didelės srovės smailės, itin greitų kraštų ar paskutinio RF stiprinimo pritraukimo patrauklumą.Jis dažnai sutampa su komandomis, kurios teikia pirmenybę surinkimui per skylę, dalims, kurias galite lengvai ištirti, ir gedimų nustatymą, kuris nevirsta spėlionėmis.Ant aukštesnio maitinimo bėgių jis paprastai elgiasi mažiau dramatiškai nei žemesnės įtampos mažo signalo BJT, kurie kitu atveju gali pastūmėti prie papildomų spaustukų, papildomų apsaugos dalių arba „kodėl šis sugedo, o kiti trys ne?postmortems.

Mažo signalo stiprinimas (garsas, jutikliai, priekiniai galai)

Mažo signalo stiprintuvo pakopose 2N5551 tinka bendrojo emiterio įtampos padidėjimo blokams, kurie turi toleruoti didesnę kolektoriaus ir emiterio įtampą, negyvendami ant krašto.Praktinis būdas galvoti apie šališkumą yra pasirinkti kolektoriaus srovės sritį, kuri išliktų nuosekli, nes gm ≈ IC/VT.Kai GM atsiduria pastoviame, nuspėjamame diapazone, stiprinimas, įvestis nurodytas elgesys ir temperatūros pokytis paprastai atrodo vienodesni nuo vieno įrenginio iki kito, ypač kai tikimasi, kad grandinė vėliau bus perstatyta, aptarnauta vietoje arba lyginama su keliomis plokštėmis.

β nėra pažadas;jis gali judėti plačiai (dažnai apie 80–250, priklausomai nuo partijos, IC ir temperatūros).Dėl tokio išplitimo poslinkio schemos linkusios geriau senti, kai veikimo taškas daugiausia nustatomas pagal rezistorių santykį ir emiterio rezistorių, o ne remiamasi β, tarsi tai būtų fiksuota rankenėlė.

Praktinė suolelio lygio realybė yra tokia, kad šališkas tinklas, kuris viename prototipe atrodo tvirtai, gali klaidžioti per nedidelę įrenginių partiją, nebent emiterio degeneracija iš tikrųjų atlieka savo darbo dalį.Konstrukcijos, kurios yra skirtos kopijuoti, paprastai apdovanoja šį konservatyvų stilių: nuolatinės srovės taškas patenka ten, kur tikėjotės, o trikčių šalinimo laikas lieka sutelktas į grandinę, o ne į tranzistorių ruletę.

Emiterio degeneracija paprastai perka keletą kasdienių privalumų, kurie parodomi matavimuose ir klausymosi testuose:

Tiesiškumo tobulinimas;iškraipymų mažinimas;sumažintas nuolatinės srovės jautrumas įrenginio pokyčiams;šiluminė savaiminė korekcija per kylančią VE sumažina VBE pavarą, kai IC kyla.

Šis terminis elgesys yra svarbus įprastuose korpusuose, kur laikui bėgant šiluma absorbuojama arba kur tranzistorius yra šalia šiltesnių dalių (reguliatorių, galios rezistorių, lempų).Tokiose situacijose scena gali likti arčiau numatyto veikimo taško, o ne lėtai nuslysti į kampą.

Mažo triukšmo garso ir jutiklių priekinėms dalims vidutinė kolektoriaus srovė dažnai yra ramesnis atskaitos taškas nei srovės stūmimas, norint išspausti papildomą gm.Vidutinė srovė paprastai sumažina savaiminį įkaitimą ir neleidžia priversti aplinkinių rezistorių, šališkumo šaltinių ar signalų šaltinių į režimus, kai jų pačių triukšmą ir netinkamą elgesį tampa sunkiau ignoruoti.

Atsiejimas dažniausiai pasiteisina, kai jis traktuojamas kaip stiprintuvo pakopos dalis, o ne bendra mintis.Vietinis maitinimo apėjimas, esantis arti tranzistoriaus tiekimo kelio, gali neleisti maitinimo varžos „girdėti“ kaip ūžesio arba „matyti“ kaip lėtą jutiklio poslinkį.

Didelės varžos mazgai paprastai nusipelno papildomos pagarbos kuriant fizines konstrukcijas.Ilgi laidai, aukšti rezistorių tinklai arba klajojančios žemės nuorodos gali paversti stabilią schemą triukšmingo kolektoriaus.Vienas iš labiausiai patenkinančių lauko pataisymų taip pat yra vienas iš paprasčiausių: sutrumpinkite didelės varžos eigą, suteikite aiškesnį grąžą šalia ir perkelkite atjungimo kondensatorių, kad jis uždarytų srovės kilpą vietoje, o ne vilkdamas tą kilpą per plokštę.Ant popieriaus niekas „nekeičiasi“, tačiau ant stendo grandinė gali staiga elgtis taip, kaip manėte, kad sukūrėte.

Praktiškai mažo signalo stadija, kuria pasitikite, dažnai yra ta, kurios padidėjimas yra šiek tiek mažiau ambicingas, bet stabilesnis temperatūros, tiekimo svyravimų ir įrenginio sklaidos atžvilgiu.2N5551 puikiai palaiko šį metodą: jo didesnė VCE galimybė stumia jus į konservatyvias ribas, o šios ribos paprastai sumažina nemalonių staigmenų įjungimo, karšto kabelio prijungimo ar tiekimo viršijimo atvejus, kurie yra įprasti tikrose sistemose.

Perjungimo darbai (relės, lygio keitimas, LED stygos)

Naudojamas kaip jungiklis, 2N5551 gali atlaikyti vidutines apkrovas savo srovės ir galios ribose, o jo aukštesnis VCE įvertinimas yra pranašumas esant aukštesniems bėgiams arba laidams, kurie sukuria indukcinį smūgį ir pereinamuosius veiksnius.Jis dažnai pasirenkamas, kai žemesnės įtampos tranzistorius reikalauja papildomų spaustukų dalių arba su pertrūkiais sugenda įrenginiuose, kur laidai ilgi, apkrova netvarkinga arba aplinka yra elektriškai triukšminga.

Bazinio rezistoriaus pasirinkimas stipriai veikia perjungimo elgesį.Priverstinės beta versijos vertės nuo 10 iki 20 dažnai naudojamos patikimam prisotinimui palaikyti kintant įrenginiui ir besikeičiančioms apkrovoms.Tai pagerina įjungtos būsenos nuoseklumą, tačiau per didelis bazinis diskas gali saugoti papildomą įkrovą ir lėtą išsijungimo laiką.

Kai taip nutinka, simptomai paprastai būna labai „žmogiškai erzinantys“ laboratorijoje: vangiai atpalaiduojanti relė, silpnai vaizduojančios šviesos diodų stygos, ant taikiklio briaunos arba dalis, kuri veikia šilčiau, nei tikėjotės esant didesniam perjungimo greičiui.Jei jis „veikia“ žemu dažniu, bet pradeda jaustis lipnus, kai pagreitinate, per didelis prisotinimas yra dažnas kaltininkas.

Didesnis sodrumas paprastai sumažina VCE(sat), bet taip pat sulėtina išjungimą.Jei išjungimo laikas yra gaminio veikimo dalis (relės atleidimo laikas, PWM briaunų kokybė, laiko derinimas), gali būti patogiau išvengti gilaus prisotinimo arba numatyti bazinį iškrovos kelią.

Nedidelis bazinio emiterio rezistorius dažnai pagerina išjungimo būseną, pašalindamas saugomą įkrovą ir sumažindamas jautrumą nuotėkiui arba susietam triukšmui, kuris gali iki pusės įjungti įrenginį, kai to mažiausiai norisi.

Indukcinėms apkrovoms, tokioms kaip relės, numatytoji apsauga yra grįžtamasis diodas, kad kolektorius nesugestų.Tačiau paprastas diodas taip pat sulėtina srovės mažėjimą ir todėl sulėtina išleidimą.Jei atleidimo greitis yra svarbus, vietoj to dažniausiai naudojami gnybtų tinklai, leidžiantys aukštesnę (bet kontroliuojamą) grįžtamąją įtampą.

Valdymo sistemose ši prekyba gali pasireikšti tokiais būdais, kuriuos sunku „apsiginčyti“ su teorija: viena relė nukrenta aiškiai ir nuspėjamai, o kita jaučiasi lipni arba įveda laiko nukrypimą mechanine seka.Dažnai skiriasi spaustuko metodas.

Perjungimo sėkmė priklauso ne tik nuo didžiausios srovės duomenų lapo diagramoje.Tikrieji mazgai pristato šilumines realijas: pakuotės išsklaidymą, oro srautą, vario plotą, gaubto temperatūrą ir darbo ciklą.Grandinė, kuri veikia ant duonos lentos, gali žymiai įkaisti sandariai uždarytoje dėžėje, ypač jei įrenginys daugiau laiko praleidžia tiesinėje srityje per kraštus arba jei apkrova retkarčiais pakyla.

Konstrukcijos, kurios palieka daugiau įtampos ir sumažina galios išsklaidymą patogiu sumažinimu, dažnai yra tokios, kurios ir toliau veikia po kelių savaičių terminio ciklo, kai nebelieka naujovių ir svarbu tik stabilumas.

Garso ir pagrindiniai RF vaidmenys

Su maždaug 100 MHz fT, 2N5551 gali veikti RF buferiuose, generatoriuose ir IF pakopose, tačiau išdėstymas tampa neatsiejamas nuo grandinės elgesio.Trumpi pėdsakai, siauri grįžimo takai ir kontroliuojamos kilpos sritys sumažina nenumatytą grįžtamąjį ryšį.Šiais dažniais nėra neįprasta, kad schema, kuri atrodo visiškai garbinga, bet kokiu atveju svyruoja, jei fizinė konstrukcija sukuria parazitinius sujungimo kelius.

RF / garso naudojimo atvejai, dažnai sugrupuoti po šiuo skėčiu:

RF buferiai;osciliatoriai;IF etapai;aukštesnės įtampos išankstinės vairuotojo pakopos;įtampos stiprintuvo pakopos (VAS).

RF stiprinimo stadijose Millero padaugintas Cbc gali apriboti pralaidumą ir pridėti fazės poslinkį, kuris stumia sceną nestabilumo link.Spinduliuotojo degeneracija gali nuraminti tokį elgesį, paprastai naudos kaina, ir daugelis statybininkų mano, kad su prekyba lengviau gyventi, kai tikslas yra pakartotinis veikimas keliose lentose ir korpusuose.

Neutralizavimas taip pat gali padėti, tačiau tai reikalauja kruopštaus vykdymo.Daugelyje praktinių konstrukcijų šiek tiek mažesnio stiprinimo pakopa, kuri išlieka gerai veikianti, kai uždengiamas dangtis arba kas nors pajudina laidą, yra geresnis inžinerinis sandoris nei didesnio stiprumo pakopa, kuri kartais pradeda svyruoti.

Kai kurie kūrimo įpročiai mažina netikėtą radijo dažnių elgesį:

Trumpas grįžtamasis ryšys;išlaikyti švarią žemės atskaitą;vengti ilgų didelės varžos bėgių šalia kolektoriaus mazgo;sumažinti kilpos plotą jautriuose keliuose.

Pasikartojanti pamoka yra ta, kad komponento perkėlimas keliais milimetrais, grįžimo kelio reguliavimas arba įžeminimo kilpos sugriežtinimas gali patikimiau užbaigti svyravimus, nei keičiant tranzistorių dalis ar diskutuojant apie β dėžes.

Garso grandinėse 2N5551 dažnai rodomas aukštesnės įtampos prieš tvarkyklę arba įtampos stiprintuvo stadijose.Papildomas VCE įvertinimas padeda išvengti nukirpimo ar gedimo esant dideliems įtampos svyravimams ir paleidimo pereinamųjų procesų metu.Kasdieniškai dėl tos ribos grandinė paprastai jaučiasi ramesnė: bėgiai gali kilti netolygiai, apkrovos gali akimirksniu atsijungti ir mažiau tikėtina, kad tranzistorius bus nustumtas į stresines sąlygas, kurios vėliau iškyla kaip pertraukiamas triukšmas, dreifas ar pablogėjęs veikimas.

Pats nuosekliausias 2N5551 pelnas yra tai, kaip dažnai jis leidžia aukštesnės įtampos mazgui likti paprastas.Kai pasirinkus tranzistorius sumažėja noras visur dėti spaustukus, sušvelninamas jautrumas bėgių viršijimui ir išlieka konservatyvus poslinkis, patvirtinimas vyksta greičiau, o ilgalaikė priežiūra yra mažiau varginanti, nes grandinėje mažiau kraštų, laukiančių netinkamos dienos ir netinkamos temperatūros.

Kaip pagerinti 2N5551 patikimumą ir užkirsti kelią gedimams

Patikimas 2N5551 elgesys atsiranda įtampą, srovę ir temperatūrą traktuojant kaip susietą apribojimų rinkinį, o ne tris nepriklausomus žymimuosius laukelius.Daug „nepaaiškinamų“ lauko gedimų įvyksta projektuose, kurie atrodo suderinami duomenų lapo skaitymo dieną, tačiau išsekami, kai tik atsiranda tikrosios bangos formos, pereinamieji įvykiai ir šiltesni, nei tikėtasi, korpusai.Mažame TO-92 korpuse trumpi streso pliūpsniai ir nedideli išdėstymo pasirinkimai gali būti neproporcingai reikšmingi, todėl dėl šio neatitikimo kyla daug nusivylimo.

Laikykite įtampą, srovę ir galią praktiškoje darbo vietoje

Siekite kurti su kvėpavimo erdve, o ne skrieti šalia paskelbtų ribų.Jei VCE yra gerokai mažesnis nei ~160 V, o IC gerokai mažesnis nei ~600 mA, gali sumažėti vakar suveiktų netikėtumų skaičius, ypač kai grandinė įjungiama, impulsinė arba naudojama šiltesnėje aplinkoje nei laboratorijoje.

Greita aritmetika išlieka naudinga pradžia:

PD ≈ VCE × IC

Niuansas, kuris pakartotinai svarbus realiose kūrimose, yra tai, kad VCE ir IC retai išlieka pastovūs.Perjungimo perėjimų metu abu gali būti dideli tuo pačiu metu, todėl susidaro trumpi išsisklaidymo šuoliai, kurie nerodomi atliekant pastovios būsenos skaičiavimus.Jei patvirtinate tik nuolatinės srovės taškus, nesunku pasitikėti savimi ir vėliau susimąstyti, kodėl įrenginys veikia karštiau, nei siūlo intuicija.

Temperatūros sumažinimas praktikoje parodomas kaip skirtumas tarp „stabilaus ant stalo“ ir „įrengto stabilaus“.Ramiai atvirame ore besielgianti grandinė po montavimo mažoje dėžutėje gali tapti nepastovi: pakyla aplinka, susilpnėja oro srautas, o terminis kelias nuo TO-92 pakuotės į aplinką tampa ne toks atlaidus.Projektavimas žemesnei sankryžos temperatūrai paprastai atsiperka, nes yra mažesnis poslinkis, pastovesni poslinkio taškai ir mažesnis protrūkių sugrįžimas.

Indukcinės ir didelės varžos apkrovos nusipelno ypatingo skepticizmo, nes jos gali generuoti šuolius, viršijančius VCE, net jei nuolatinės srovės bėgis atrodo sutramdytas.Neribojamas viršįtampis yra dažna pagrindinė priežastis, todėl ji padeda sąmoningai ją surišti.

Įprastos smaigalio valdymo parinktys:

• RC slopinimas visoje apkrovoje arba per tranzistorių indukcinio perjungimo metu

• Flyback diodas, kai leidžia poliškumas (relės / ritės), naudojant tinkamai greitus diodus, kai kraštų dažnis yra didelis

• Priveržkite tinklus, apribojančius VCE iki apibrėžtų lubų

• Įtemptos laidų kilpos ir kompaktiški grįžimo takai, siekiant sumažinti parazitinį induktyvumą, kuris di/dt paverčia įtampos viršijimu

Žvelgiant iš sąnaudų ir pertvarkymo perspektyvos, mažas spaustukų tinklas dažnai yra švaresnis verslas, nei remtis nenurodyta marža arba tikėtis, kad retkarčiais lavina tikriausiai yra gerai.Net jei stresas nesukelia tiesioginio gedimo, pakartotiniai smūgiai gali kaupti degradaciją ir tyliai sumažinti ilgalaikį patikimumą.

Priekinė rankena su šildymu TO-92 pakuotėje

TO-92 patogu dėti ir lituoti rankomis, tačiau jis greitai įkaista, nes šiluminė masė ribota, o šilumos kelias iš štampelio yra kuklus.Strategija, kuri neleidžia kauptis karščiui, paprastai duoda labiau nuspėjamus rezultatus nei bandymas „ištraukti šilumą“ po to, kai darbo taškas jau yra agresyvus.

Šilumos valdymo svirtys, kurios dažniausiai veikia geriausiai, kai naudojamos kartu:

• Jei įmanoma, sumažinkite nuolatinę srovę, ypač esant aukštesnei VCE

• Venkite veikimo regionų, kur įrenginys praleidžia pastebimą laiką ir su nereikšmingu VCE, ir su nereikšmingu IC (šis modelis dažnai atsiranda dėl nepakankamo perjungimo).

• Paskleiskite šilumą į PCB su daugiau vario ant kolektoriaus / emiterio laidų (platesni pėdsakai ir nedideli vario išpylimai aplink kaiščius gali žymiai sumažinti temperatūros kilimą be radiatoriaus)

• Karščiui jautrias dalis laikykite toliau nuo tranzistoriaus, kad nepadidėtų aplinkos temperatūra aplink pakuotę.

Kai galios išsklaidymas ilgą laiką išlieka kelių šimtų milivatų diapazone, pakeisti į didesnį paketą dažnai yra lengviau nei tobulinti aušinimo metodus.Tokie paketai kaip TO-126, TO-220, SOT-223 arba DPAK gali sumažinti sankryžos temperatūrą, pagerinti nuoseklumą ir sumažinti jautrumą oro srautui bei išdėstymo skirtumams.Papildoma šiluminė erdvė dažnai parodoma kaip geresnis elektrinis stabilumas, o ne tik kaip mažiau staigių gedimų.

Venkite aukšto dažnio ir šališkumo spąstų, kurie tyliai nepavyksta

Daugelis sugadintų mažo signalo tranzistorių nėra dramatiškų viršįtampių įvykių aukos;jie yra pagrįstai skambančių prielaidų, kurios nesilaiko temperatūros, tolerancijos ar perjungimo kraštų, aukos.2N5551 gali būti tolerantiškas, tačiau tam tikros klaidos kartojasi pakankamai dažnai, todėl jas verta laikyti modeliais, o ne išimtimis.

Nemanykite, kad smeigtukas atitinka kitas panašias TO-92 dalis

TO-92 korpusai gali atrodyti identiškai naudojant skirtingas kaiščių eiles (E-B-C ir C-B-E ir kt.).Neteisingai sujungta konstrukcija gali atrodyti iš dalies funkcionali esant mažai apkrovai, o tada išsiskleisti, kai srovė, įtampa ar temperatūra pakyla.Patvirtinkite smeigtuką konkretaus gamintojo duomenų lape, kad galėtumėte tiksliai pažymėti, ir atsargiai elkitės su pakeitimais, kol jie bus patikrinti stende tikroviškomis sąlygomis.

Nenukrypkite nuo vieno β (hFE) skaičiaus ir nesitikėkite, kad jis laikysis

Bazinės srovės dydžio nustatymas pagal vieną „tipinio stiprinimo“ vertę yra klasikinis būdas sukurti grandinę, kuri kiekviename bloke elgiasi skirtingai.Padidėjimas priklauso nuo kolektoriaus srovės, temperatūros ir gamybos sklaidos.

Šališkumo metodai, kurie paprastai veikia geriau:

• Perjungimas: naudokite priverstinę beta versiją (sąmoningai suteikite didesnę bazinę srovę, nei numato tipiškas hFE įvertinimas), todėl esant blogiausioms dalims ir esant temperatūrai, vis tiek atsiranda sodrumas.

• Analoginis: naudokite emiterio degeneraciją ir grįžtamąjį ryšį, kad veikimo taškas labiau priklausytų nuo rezistorių santykio, o ne nuo tranzistoriaus stiprinimo

Konstrukcijos, kurios remiasi „tranzistoriaus stiprinimas bus maždaug X“, dažnai nukrypsta, iškraipo anksčiau nei tikėtasi arba tampa trapūs, kai keičiasi temperatūra arba keičiamos dalys.

Nevarykite pagrindo tiesiai iš logikos be rezistoriaus

Bazinis rezistorius neleidžia pagrindo ir emiterio sankryžai traukti nekontroliuojamą srovę, kuri gali apkrauti varomąjį kaištį ir tranzistorių.Pasirinkite vertę, kuri nustato apgalvotą bazinę srovę, tačiau vis tiek atitinka perjungimo greičio lūkesčius.Daugeliu praktinių atvejų rezistoriaus pakėlimas šiek tiek aukščiau padidina tvirtumą ir sumažina realią nuobaudą, nes sumažina perteklinį pagrindinį greitį ir po to kylantį įkaitimą.

Nepamirškite išjungimo elgesio ir gilaus prisotinimo šalutinio poveikio

Gilus sodrumas gali sulėtinti išsijungimą dėl išsaugoto įkrovimo.Šis lėtesnis išjungimas padidina įtampos ir srovės persidengimą perėjimų metu, o tas sutapimas tiesiogiai pasireiškia kaip papildomi perjungimo nuostoliai ir temperatūros kilimas.Jei perjungimo greitis (arba tiesiog įrenginio vėsinimas) yra svarbus, dažnai padeda tokie metodai, kaip toliau.

Išjungimo ir sodrumo valdymo parinktys:

• Apribokite sodrumą, vengdami per didelio pagrindinio greičio

• Pridėkite Baker spaustuką arba diodų tinklą, kad tranzistorius nebūtų giliai prisotintas

• Numatykite bazinio įkrovimo iškrovimo kelią (bazinio emiterio rezistorius arba aktyvus ištraukiamasis elementas)

Trikčių šalinimo pamoka, kuri paprastai atrodo stebėtinai nuosekli: kai „paprasto jungiklio“ tranzistorius veikia šilčiau nei tikėtasi, kaltininkas dažnai yra perėjimo praradimas dėl lėto išjungimo, o ne nuolatinės srovės sklaida, kurią apskaičiavote pirmiausia.

Nelaikykite lavinos įprasto veikimo elgesio

Net jei atsitiktinė lavina ne iš karto užmuša tranzistorių, pasikartojantys lavinos įvykiai dažniausiai jį pablogina laikui bėgant.Šis pablogėjimas gali pasireikšti kaip didesnis nuotėkis, sumažėjęs stiprinimas arba ankstyvieji gedimai, kuriuos sunku atkurti derinant.Jei lavinos pasitaiko retai – arba jos suplanavimas naudojant spaustukus – paprastai lemia ramesnį ilgalaikį elgesį ir mažiau protrūkių gedimų.

Apskritai, tikrojo naudojimo grandinės paprastai nuosekliai atlieka tris dalykus: jos palieka elektrinį ir terminį kvėpavimą, apriboja pereinamuosius veiksnius, o ne toleruoja juos, ir dėl jų pagrindinės pavaros elgsena nuspėjama esant blogiausioms dalims ir temperatūrai.Šis derinys gali išgyventi ne tik švariai sukonfigūruojant, bet ir kelis mėnesius dirbant šiltoje, triukšmingoje ir šiek tiek netobuloje aplinkoje.

2N5551 ir 2N2222 ir BC547 palyginimas

Panašaus tranzistoriaus keitimas paprastai vyksta sklandžiai tik tada, kai vis dar atitinka tikrieji apribojimai, o ne tik rinkodaros kategorija ar neaiški bendros paskirties etiketė.Daugelis sprendimų dėl keitimo jaučiasi akivaizdūs prie stalo, o paskui jaučiasi neramūs ant suolo, nes blogiausios grandinės akimirkos retai atsispindi tvarkingoje schemoje.

Pagrįstas palyginimas paprastai prasideda nurodant kraštutinumus, o tada patikrinama, ar kandidatas į įrenginį jame išlieka patogus, įskaitant nepatogius perėjimus, kai viskas trumpam susimaišo.

• Įtampos įtempis (nuolatinės srovės lygis + šuoliai + skambėjimas)

• Kolektoriaus srovė (vidurkis + smailė + impulso forma)

• Perjungimo/analoginis elgesys (greitis, talpos, pralaidumas, stabilumas)

• Šiluminė realybė (paketas, PCB varis, oro srautas, aplinkos temperatūra)

Kasdien šalinant triktis, nesėkmingi pakeitimai dažnai siejami su dviem dėsniais: (a) kolektoriaus-spinduliuotojo įvertinimas tyliai viršijamas pereinamojo laikotarpio metu arba (b) prietaisas įkaista labiau, nei ilgainiui gali išsilieti pakuotė ir plokštė.Žvelgiant į tai, ką mazgas gali padaryti blogiausiu atveju, paaiškėja daugiau nei palyginus dalių numerius pagal populiarumą.

2N5551 ir 2N2222

Kur 2N5551 paprastai jaučiasi lengviau

2N5551 dažniausiai naudojamas, kai grandinė turi veikti su didesne kolektoriaus įtampa, nes ji dažnai yra maždaug 160 V VCE.Šis įvertinimas nėra tik eilutės elementas;ji veiksmingai nustato, kiek piktnaudžiavimo tranzistorius gali toleruoti, kai tiekimas yra didesnis nei tikėtasi, kai apkrova yra indukcinė arba kai laidai / išdėstymas sukelia aštrius spyglius, kuriuos lengva neįvertinti, kol juos neapima.

Dėl aukštos maitinimo įtampos, indukcinių apkrovų, ilgų laidų ir greito perjungimo viršijimo dažnai reikalinga įtampa, panaši į 2N5551.Praktinėse sistemose gamybos laidai, jungčių veikla ir išdėstymo pakeitimai gali sukurti sąlygas, kurios skiriasi nuo ankstyvųjų prototipų, todėl dažnai pageidaujama papildomos įtampos atsargos.

Kur 2N2222 paprastai tinka geriau ir kur jis pradeda jaustis trapus

2N2222 yra plačiai naudojamas žemesnės įtampos darbams, dažnai kai didžiausias VCE įtampa yra apie 40 V, ir jis užsitarnavo savo reputaciją bendrosios paskirties perjungimo srityje.Daugelyje žemos įtampos konstrukcijų tai gali būti paprastas, pasitikėjimą keliantis pasirinkimas, kol kolektoriaus mazgui bus leista klaidžioti bet kur netoli lubų.

Jis gali gerai veikti atliekant įprastas žemos įtampos funkcijas, ypač kai įtampa yra gerai ribojama ir apsauga tvarkoma apgalvotai.

Žemos įtampos skaitmeninė sąsaja

Relės arba solenoidinis važiavimas kukliais bėgiais (su tinkamai atlikta apsauga nuo grįžimo)

Mažų signalų perjungimas, kai įtampos pokytis yra ribotas ir kartojamas

Kai kurie variantai yra pakankamai greiti, kad būtų galima atlikti daugybę perjungimo užduočių, tačiau greitis neapima įtampos, kuri kertama realių įvykių metu.Kai kolekcionierius gali patikimai matyti nukrypimus, viršijančius nominalią galios įjungimo seką, kabelio įjungimą, indukcinį smūgį ar skambėjimą ilgais pėdsakais, elgesys dažnai pasikeičia iš atrodo gerai į gedimus su pertrūkiais, o tai gali būti vienas iš daugiausiai laiko reikalaujančių gedimų režimų.

Kas paprastai lemia rezultatą

• Laikinas elgesys, palyginti su pastovios būsenos komfortu

Atliekant nuolatinės srovės analizę daugelis grandinių atrodo nepriekaištingai, o tada perjungiant rodomi staigūs, trumpi įtampos netikėtumai.Indukcinės apkrovos, transformatorių apvijos, ilgi diržai ir lengvai slopinami mazgai gali sukelti šuolius, kurie nerodomi, jei lyginate tik vardines bėgių vertes.Kai yra neapibrėžtumas, pereinamoji bangos forma laikoma pagrindine nuoroda, nes ji greitai atskleidžia tikrąjį grandinės elgesį.

• Išsklaidymas ir šiluminis aukštis faktiniame pastate

Net esant nedidelei srovei, netinkamu laiku persidengianti srovė ir VCE gali pakankamai padidinti sklaidą, kad būtų svarbi.Apsikeitimas, kuris atitinka dabartinį skaičių popieriuje, bet veikia intensyviau korpuse, gali pakeisti stiprinimą, nustumti poslinkio taškus ir senėjimą taip, kad po kelių mėnesių atrodo kaip atsitiktinumas.Tas dreifas gali būti subtilus, ir būtent toks subtilumas priverčia inžinierius pirmiausia atspėti visa kita.

• Stiprinimo elgsena esant darbinei srovei

Abi dalys sustiprės, tačiau jų hFE ir srovės bei temperatūros profiliai gali skirtis taip, kaip rodoma konstrukcijos krašte.Perjungimo metu silpna priverstinės beta vertės paraštė gali sulėtinti išjungimą ir pridėti šilumos perėjimo metu;analoginiuose etapuose jis gali perkelti veikimo taškus ir keisti iškraipymus.Kai dizainas beveik prisotinamas arba beveik nepakeičiamas, šie skirtumai nustoja būti akademiniai.

• Ribinis VCE mąstymas

Praktinis įprotis, kuris išlieka, yra vertinti VCE reitingą kaip ribą, kurią vengiate peržengti, o ne skaičiumi, prie kurio stengiatės efektyviai priartėti.Jei kolektoriaus mazgas net ir trumpais intervalais gali realiai pakilti į dešimtis voltų virš 40 V, 2N5551 paprastai atrodo kaip ramesnis pasirinkimas.Tai dažnai pasireiškia mišraus signalo įrangoje, kurioje bėgiai ant popieriaus atrodo stabilūs, bet viršija apkrovą, kai atsijungia apkrova arba kai keli tiekimo šaltiniai slenka skirtingu greičiu.

Naudokite įtampos aukštį kaip ankstyvą filtrą, nes sunkiausiai diagnozuojami gedimai dažnai atsiranda tarp pastovių būsenų, paleidimo, išjungimo, apkrovos žingsnių ir jungties įvykių.Pasirinkus tranzistorių, kuris išsaugo tas akimirkas patogiame apvalkale, dažniausiai atsiperka daugiau nei pasikliaujant pažįstamu bendrosios paskirties variantu.

2N5551 prieš BC547

Kas BC547 klasėje paprastai yra gera ir kas jai natūraliai nepatinka

BC547 klasės dalys paprastai yra žemos įtampos mažo signalo tranzistoriai (dažnai apie 45 V VCE max), skirti šviesai stiprinti ir mažos srovės perjungimui.Žemos įtampos aplinkoje jas gali būti malonu naudoti, nes elgsena yra nuspėjama, o grandinės prielaidas lengva išlaikyti nepažeistas.

Jie dažnai šviečia toliau nurodytų tipų grandinėse, kai įtampos svyravimai išlieka kuklūs ir gerai valdomi.

• Žemos įtampos garso pirminiai stiprintuvai

• Jutiklio priekiniai galai

• Maža loginio lygio sąsaja ir šviesos perjungimas

Jie tampa nepatogūs bet kuriame mazge, kuris gali matyti indukcinį smūgį arba aukštesnės įtampos bėgius, nebent grandinė būtų sąmoningai užspausta ir patikrinta.Jei apsaugos metodas tikriausiai tinkamas, tas neapibrėžtumas vėliau išryškėja kaip atsitiktiniai gedimai, o tai retai būna patenkinama.

Kur 2N5551 paprastai laimi dėl aplinkos tolerancijos

2N5551 paprastai yra stipresnis kandidatas, kai kolektorius turi toleruoti didesnius įtampos svyravimus, tokius kaip aukštos įtampos analoginės pakopos, lygio poslinkis arba tiltas į aukštesnės įtampos sritis.Šiuose vaidmenyse aukštesnis VCE įvertinimas dažnai atskiria dizainą, kuris jaučiasi stabilus įvairiuose laidų variantuose, nuo tokio, kuris gerai veikia tik idealiomis laboratorijos sąlygomis.

• Aukštos įtampos analoginės pakopos

• Lygių perjungimas ir aukštos įtampos sąsaja

• Mazgai, veikiami laidų sukeltų šuolių arba didesnių realaus pasaulio skirtumų

Kaip pasirinkti kontrolinį sąrašą, kuriame būtų išvengta daugumos blogų keitimų

Atranka vyksta sklandžiau, kai ją lemia konkrečios ribos, o ne panašios paskirties ženklinimas.Šie kontroliniai taškai paverčia neaiškią pakeitimą sprendimu, kurį galėsite apginti vėliau, net jei grandinė elgiasi skirtingai įvairiose konstrukcijose.

• Blogiausias atvejis VCE, įskaitant pereinamuosius

Apskaičiuokite arba išmatuokite didžiausią VCE įprasto veikimo, paleidimo / išjungimo ir įvykių, kurie yra beveik gedimo metu, tačiau nėra tiesioginių gedimų (pavyzdžiui, apkrovos atjungimo) metu.Jei mazgas yra tikėtinas arti 45 V, BC547 klasės įrenginys tampa didesnės rizikos pasirinkimu, nebent suspaudimas būtų įrodytas matavimais.Jei mazgas gali pakilti gerokai daugiau, 2N5551 klasės įvertinimas paprastai tampa protingesniu pradiniu tašku.

• Reikalinga kolektoriaus srovė

Patikrinkite vidutinę ir didžiausią srovę perjungimo briaunų, kondensatoriaus įkrovimo, įsijungimo ar trumpų impulsų metu.Daugelis grandinių ant suoliuko atrodo gerai, nes smailės trumpos, tačiau pasikartojimas laikui bėgant vis tiek gali sukelti karštį ir įtampą.Ilgai trunkančios viršūnės dažnai trunka pakankamai ilgai, kad būtų termiškai svarbios, kai įvyksta tūkstančius ar milijonus kartų.

• Nuolatinis ir didžiausias sklaidymas tikroje pakuotėje

Įvertinkite blogiausią persidengimą naudodami P ≈ VCE × IC tuo metu, kai abu yra dideli.Tada susiekite tai su pakuotės šiluminėmis ribomis ir realia plokštės aplinka.TO-92 įrenginys ant šiltos, uždaros PCB paprastai išskiria šilumą daug mažiau efektyviai, nei rodo antraštės duomenų lapo numeriai, ypač jei nėra gausaus vario ploto.

• Pralaidumo, greičio ir stabilumo poreikiai

Stiprintuvuose ir greito perjungimo atveju talpos ir stiprinimo dažnių juostos plotis formuoja stabilumą ir krašto elgesį.Tranzistorius, kuris atrodo elektra kietesnis, vis tiek gali sukelti svyravimus arba lėtas briaunas, jei grandinė buvo netiesiogiai sureguliuota aplink kitą talpos profilį.Kai stabilumas yra jautrus, bangos formos patvirtinimas tikrame grandinės mazge dažnai yra patikimesnis nei priklausomas tik nuo vardinio dažnių juostos pločio specifikacijų, kad būtų galima numatyti dinaminį elgesį.

Kai šie keturi elementai užrašomi realiais skaičiais, sprendimas paprastai nustoja būti subjektyvus.Senstančios konstrukcijos yra tokios, kuriose tranzistorius traktuojamas ne kaip prekių apsikeitimas, o kaip dalis, kurios įtampos įtempis, šiluminės sąlygos ir pereinamoji aplinka sąveikauja, ir vertinami kartu.

Išvada

2N5551 yra patikimas mažo signalo tranzistorius, skirtas grandinėms, kurioms reikalinga aukštesnė įtampa ir stabilus ilgalaikis veikimas.Praktinėse grandinėse jo naudingumas yra mažesnis dėl neapdoroto stiprinimo ar srovės galios, o dėl įtampos atsargos, nuspėjamo veikimo ir tolerancijos realioms pereinamojo laikotarpio sąlygoms, kurios dažnai atsiranda perjungimo, paleidimo, laidų keitimo ir ilgalaikio veikimo metu.Sėkmingas įrenginio naudojimas priklauso nuo konservatyvios įtampos ir šiluminės konstrukcijos, tinkamo poslinkio, kontroliuojamo perjungimo elgesio, trumpalaikės apsaugos ir kruopštaus dėmesio kaiščio konfigūracijai ir PCB išdėstymui.Kai naudojamas neperžengiant realių veikimo ribų ir palaikomas geros įtampos valdymo praktikos, 2N5551 užtikrina patikimą analoginio stiprinimo, perjungimo, sąsajos ir aukštesnės įtampos signalo apdorojimo programose.

Dažnai užduodami klausimai [DUK]

1. Kodėl aukštos įtampos grandinėse 2N5551 dažnai teikiama pirmenybė, o ne įprasti mažo signalo tranzistoriai?

2N5551 dažniausiai pasirenkamas, nes jis užtikrina didesnę kolektoriaus ir emiterio įtampos toleranciją nei daugelis standartinių mažo signalo BJT.Įprastas VCEO įtampa yra apie 160 V, todėl jis gali atlaikyti trumpalaikius šuolius, indukcinį atatranką, paleidimo viršijimą ir aukštos įtampos perjungimo sąlygas, dėl kurių sugestų žemesnės įtampos tranzistoriai, tokie kaip 2N2222 arba BC547.Praktinėse konstrukcijose ši papildomos įtampos aukštis dažnai sumažina pertrūkius gedimus ir pagerina ilgalaikį stabilumą realiomis eksploatavimo sąlygomis.

2. Kaip trumpalaikiai įtampos šuoliai įtakoja ilgalaikį 2N5551 grandinių patikimumą?

Trumpalaikiai įvykiai dažnai lemia tranzistoriaus patikimumą labiau nei pastovios būsenos įtampos lygiai.Indukcinės apkrovos, kabelio karštas prijungimas, skambėjimas, kurį sukelia induktyvumas ir talpa, ir perjungimo viršijimas gali akimirksniu pakelti kolektoriaus įtampą toli už vardinio maitinimo bėgio.Net jei vidutinė darbinė įtampa atrodo saugi, pasikartojantis trumpalaikis įtempis gali palaipsniui pabloginti tranzistorių dėl lavinų poveikio, nuotėkio augimo ar terminio nuovargio.Trumpalaikei energijai valdyti dažniausiai naudojami slopintuvai, TVS diodai, apsauga nuo nuskriejimo ir konservatyvus sumažinimas.

3. Kodėl šiluminis valdymas yra ypač svarbus 2N5551 pakuotėje TO-92?

Nors 2N5551 gali valdyti vidutinį įtampos ir srovės lygį, TO-92 paketas turi ribotą šilumos išsklaidymą.Šilumos pašalinimas labai priklauso nuo PCB vario ploto, oro srauto, švino laidumo ir gaubto temperatūros.Net vidutinė kolektoriaus srovė gali sukelti reikšmingą sankryžos šildymą, kai ji derinama su aukštomis VCE sąlygomis.Realiose sistemose šiluminis įtempis dažnai kaupiasi lėtai, sukeldamas poslinkio poslinkį, stiprinimo nestabilumą arba ilgalaikį patikimumo pablogėjimą, kol neįvyksta katastrofiškas gedimas.

4. Kaip Millerio efektas riboja aukšto dažnio veikimą 2N5551 stiprintuvo pakopose?

Bendrojo emiterio stiprintuvo konfigūracijose kolektoriaus-bazės talpa (Cbc) padauginama iš įtampos padidėjimo, naudojant Millerio efektą.Tai sukuria daug didesnę efektyvią įvesties talpą, sumažindama pralaidumą ir sulėtindama krašto atsaką.Didėjant kolektoriaus įtampos svyravimams, perėjimas ir fazės poslinkis tampa labiau pastebimi, kartais sukelia svyravimus arba netikėtą nestabilumą.Kolektoriaus varžos mažinimas, emiterio degeneracija ir kaskodo grandinės dažniausiai naudojamos šiems efektams valdyti aukštesnio dažnio programose.

5. Kodėl neteisingas 2N5551 kaiščio identifikavimas gali sukelti klaidinančius trikčių šalinimo simptomus?

Neteisingai prijungtas 2N5551 vis tiek gali šiek tiek veikti, nes atvirkštinis veikimas ir nuotėkio keliai gali atrodyti kaip silpnas stiprinimas.Tai gali sukelti klaidinančius simptomus, kai grandinė beveik veikia, todėl trikčių šalinimas sutelkiamas į poslinkį arba stabilumą, o ne į netinkamas kaiščio jungtis.Tačiau didėjant įtampai ir srovei, gedimo riba mažėja, padidėja nuotėkis, o šiluminis įtempis smarkiai padidėja.Teisingai patikrinus emiterio, pagrindo ir kolektoriaus orientaciją prieš surinkimą, išvengiama daugelio sunkiai diagnozuojamų gedimų.

6. Kodėl 2N5551 analoginio stiprintuvo konstrukcijose dažnai naudojama emiterio degeneracija?

Emiterio degeneracija įveda vietinį neigiamą grįžtamąjį ryšį per emiterio rezistorių.Kylant kolektoriaus srovei, kyla ir emiterio įtampa, sumažindama efektyvią bazinio emiterio pavarą ir stabilizuodama veikimo tašką.Tai pagerina šiluminį stabilumą, sumažina iškraipymus, sumažina jautrumą tranzistoriaus stiprinimo pokyčiams ir sukuria pakartojamesnį veikimą esant temperatūros ir gamybos skirtumams.Praktinėje stiprintuvo konstrukcijoje emiterio degeneracija dažnai atskiria stabilias gamybai paruoštas grandines nuo prototipų, kurie tinkamai veikia tik idealiomis sąlygomis.

7. Kas sukelia lėtą išsijungimą, kai perjungimo metu 2N5551 yra labai prisotintas?

Gilus prisotinimas saugo perteklinį krūvį tranzistoriaus bazinėje srityje.Kad tranzistorius galėtų visiškai išsijungti, šis saugomas krūvis turi būti pašalintas, uždelsdamas kolektoriaus srovės nykimą ir padidindamas perjungimo nuostolius.Rezultatas gali atrodyti kaip minkštos briaunos, relės atleidimo delsos, šviesos diodų šešėliai arba per didelis įkaitimas esant didesniam perjungimo dažniui.Priverstinis beta mažinimas, bazinio emiterio iškrovos rezistoriai ir Baker apkabos grandinės dažniausiai naudojamos siekiant pagerinti perjungimo greitį ir sumažinti prisotinimo nuostolius.

8. Kodėl 2N5551 elektriškai triukšmingoje aplinkoje dažnai pranoksta BC547 klasės tranzistorius?

BC547 klasės įrenginiai paprastai yra optimizuoti žemos įtampos mažo signalo programoms ir paprastai veikia maždaug 45 V VCE ribose.Triukšmingoje aplinkoje, kurioje yra ilgi laidai, indukcinės apkrovos ar aukštesnės įtampos bėgiai, trumpalaikiai šuoliai gali lengvai pasiekti arba viršyti šias ribas.Žymiai didesnė 2N5551 įtampos tolerancija leidžia patogiau sugerti realų elektros įtampą, todėl padidėja patikimumas tokiose srityse kaip lygio perjungimas, aukštos įtampos analoginės pakopos ir pramoninės perjungimo grandinės.

9. Kodėl tranzistoriaus stiprinimas (β arba hFE) laikomas nepatikimu kaip pagrindinis poslinkio pagrindas?

Tranzistoriaus stiprinimas priklauso nuo kolektoriaus srovės, temperatūros, gamybos proceso ir įrenginio partijos.Konstrukcijos, kurios labai priklauso nuo vienos „tipinės“ hFE vertės, dažnai nukrypsta, nenuosekliai prisotina arba elgiasi skirtingai įvairiuose vienetuose.Vietoj to, stabilesnės grandinės naudoja rezistorių tinklus, emiterio degeneraciją ir grįžtamąjį ryšį, kad nustatytų veikimo taškus nepriklausomai nuo tranzistoriaus stiprinimo kitimo.Šis metodas pagerina gamybos, aptarnavimo ir ilgalaikio veikimo nuoseklumą.

10. Kaip 2N5551 suderina praktinį paprastumą su aukštos įtampos galimybe realaus dizaino projektuose?

2N5551 derina gana aukštą įtampos toleranciją su paprastu, nebrangiu TO-92 kiaurymės paketu, kurį ir toliau lengva sukurti prototipą, lituoti, pakeisti ir pašalinti triktis.Dėl to jis ypač patrauklus analoginėms pakopoms, perjungimo tinklams, remonto darbams ir modernizavimo projektams, kur reikalingas patikimas aukštos įtampos valdymas, nepereinant prie didesnių ar sudėtingesnių tranzistorių sprendimų.Jo vertę dažnai lemia ne itin didelis našumas, o stabilus, atlaidus elgesys netobulomis realaus pasaulio sąlygomis.
